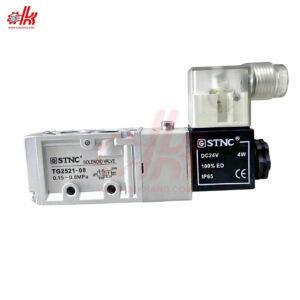

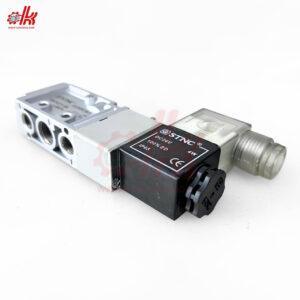

Van Điện Từ Khí Nén STNC TG2521

Giới Thiệu Về Van Điện Từ Khí Nén STNC TG2521

Van điện từ khí nén STNC TG2521-08 là dòng van 5/2 tác động đơn, chuyên dùng để điều khiển xi lanh khí nén hai chiều trong các hệ thống tự động hóa công nghiệp. Với thiết kế thân nhôm bền bỉ, cuộn coil mạnh mẽ và khả năng làm việc ổn định trong nhiều điều kiện môi trường, TG2521 là lựa chọn lý tưởng cho các ứng dụng cần độ chính xác, độ lặp lại cao và hiệu suất lâu dài.

Đặc Điểm Nổi Bật Của Van Điện Từ Khí Nén STNC TG2521

• ✅ Van 5/2 tác động đơn – điều khiển chính xác chuyển động tiến/lùi của xi lanh tác động kép
• ✅ Coil AC220V, AC110v, DC24V, DC12V – tiết kiệm điện, hoạt động ổn định
• ✅ Cấp bảo vệ IP65 – chống bụi, nước, phù hợp môi trường công nghiệp
• ✅ Thân van hợp kim nhôm cao cấp – chống ăn mòn, chịu áp tốt
• ✅ Ren khí PT 1/4” (08) – dễ tích hợp với hệ thống sẵn có

Tóm lại : Van điện từ STNC TG2521-08 là thiết bị điều khiển khí nén lý tưởng cho các hệ thống xi lanh tác động kép cần đóng/mở khí nhanh, chính xác và ổn định. Với thiết kế chắc chắn, coil tiết kiệm điện, khả năng vận hành bền bỉ, đây là lựa chọn ưu việt cho các dây chuyền sản xuất, robot công nghiệp và hệ thống tự động hóa hiện đại.

Ưu Điểm Của Van Điện Từ Khí Nén STNC TG2521

Van điện từ khí nén STNC TG2521 là dòng van 5/2 tác động đơn, nổi bật với khả năng điều khiển khí chính xác, thiết kế bền bỉ và phù hợp với nhiều môi trường công nghiệp khác nhau. Dưới đây là những ưu điểm nổi bật của sản phẩm:

1. Điều Khiển Chính Xác Chuyển Động Hai Chiều

• ✔ Với thiết kế 5 cổng – 2 vị trí, van TG2521 điều khiển dòng khí cấp vào hai đầu xi lanh, cho phép piston di chuyển tiến – lùi mượt mà, chính xác.
• ✔ Dạng tác động đơn tích hợp lò xo hồi vị giúp van tự động trở về trạng thái ban đầu khi ngắt điện.

2. Thiết Kế Bền Bỉ – Hoạt Động Ổn Định

• ✔ Thân van làm từ hợp kim nhôm cao cấp, được xử lý bề mặt chống ăn mòn, chịu áp lực tốt trong thời gian dài.
• ✔ Coil đạt chuẩn IP65 – chống bụi, chống nước, phù hợp với môi trường sản xuất liên tục, bụi bẩn hoặc độ ẩm cao.

3. Cuộn Coil Điện Từ Tiết Kiệm Năng Lượng

• ✔ Coil DC24V – công suất chỉ 4W, vận hành êm, ít tỏa nhiệt, giúp tiết kiệm điện năng và tăng tuổi thọ thiết bị.
• ✔ Dễ thay thế, có nhiều tùy chọn điện áp như AC220V, AC110V để phù hợp hệ thống hiện hữu.

4. Lắp Đặt Dễ Dàng – Tương Thích Cao

• ✔ Sử dụng ren khí tiêu chuẩn PT 1/4” (08), van dễ dàng tích hợp với các thiết bị khác trong hệ thống khí nén.
• ✔ Kích thước nhỏ gọn, phù hợp lắp trong cụm van, tủ điện, máy tự động.

5. Phản Hồi Nhanh – Hạn Chế Sự Cố

• ✔ Cơ cấu điện từ cho thời gian phản hồi nhanh, giúp hệ thống vận hành chính xác theo từng chu trình.
• ✔ Giảm thiểu rủi ro kẹt van, kẹt hành trình hoặc lệch nhịp trong hệ thống tự động hóa.

Tóm lại : Với thiết kế chắc chắn, khả năng điều khiển linh hoạt và tiết kiệm năng lượng, van điện từ khí nén STNC TG2521 là lựa chọn tối ưu cho các hệ thống điều khiển xi lanh hai chiều trong môi trường công nghiệp cần độ tin cậy cao và khả năng phản hồi nhanh.

Thông Số Kỹ Thuật Của Van Điện Từ Khí Nén STNC TG2521

• Tên sản phẩm : Van Điện Từ Khí Nén STNC TG2521
• Kích thước ren : PT 1/4″ (13mm)
• Kiểu van : Van điện từ 5/2 (5 cổng 2 vị trí)
• Áp suất hoạt động : Từ 0.15 – 0.8 MPa
• Nhiệt độ hoạt động : Từ -5 ~ 60 độ C
• Điện áp : AC220V, AC110V, DC24V, DC12V
• Sử dụng cho : Khí nén
• Hãng sản xuất : STNC
• Tình trạng : Mới 100%

Cấu Tạo Của Van Điện Từ Khí Nén STNC TG2521

Van điện từ khí nén STNC TG2521 là dòng van 5/2 tác động đơn, có cấu tạo đơn giản nhưng hiệu quả, đảm bảo hoạt động ổn định và bền bỉ trong nhiều môi trường công nghiệp. Dưới đây là các bộ phận chính cấu thành nên van:

1. Thân Van (Valve Body)

• ● Làm bằng hợp kim nhôm đúc nguyên khối, có độ bền cơ học cao và khả năng chống ăn mòn vượt trội.
• ● Bề mặt được gia công chính xác và xử lý anod hóa, đảm bảo kín khí và dễ kết nối với hệ thống.

2. Cuộn Coil Điện Từ (Solenoid Coil)

• ● Coil sử dụng điện áp DC24V, công suất 4W, tiêu thụ điện năng thấp, vận hành êm ái và tiết kiệm năng lượng.
• ● Coil được bảo vệ đạt tiêu chuẩn IP65 – chống bụi và chống nước, phù hợp với môi trường sản xuất khắt khe.
• ● Dạng rời, có thể tháo lắp, thay thế dễ dàng khi cần bảo trì.

3. Lõi Van (Plunger / Armature)

• ● Là phần chuyển động chính, chịu tác động của lực từ để đóng/mở các cổng khí.
• ● Chế tạo từ thép từ tính không gỉ, có độ bền cao và khả năng di chuyển chính xác trong ống dẫn.

4. Lò Xo Hồi Vị (Return Spring)

• ● Làm nhiệm vụ đưa lõi van trở lại vị trí ban đầu khi ngắt điện – đặc trưng của van tác động đơn.
• ● Giúp đảm bảo hệ thống có trạng thái “an toàn” khi mất tín hiệu điều khiển.

5. Gioăng Làm Kín (Seals)

• ● Các gioăng làm kín được làm từ cao su NBR hoặc Viton, có khả năng chống rò rỉ khí, chịu áp và nhiệt tốt.
• ● Đảm bảo độ kín khí tuyệt đối giữa các khoang trong thân van.

6. Các Cổng Kết Nối Khí (Ports)

• ● Van có 5 cổng:
• P (cổng cấp khí)
• A, B (cổng điều khiển thiết bị/xi lanh)
• R, S (cổng xả khí)
• ● Dùng ren khí tiêu chuẩn PT 1/4” (08), dễ dàng kết nối với ống dẫn khí và phụ kiện đi kèm.

Tóm lại : Cấu tạo của van điện từ khí nén STNC TG2521 là sự kết hợp hoàn hảo giữa vật liệu cao cấp, thiết kế thông minh và khả năng chịu tải tốt. Từng chi tiết trong van đều được tối ưu để đảm bảo hiệu suất vận hành cao, dễ lắp đặt và bảo trì trong môi trường công nghiệp hiện đại.

Chức Năng Của Van Điện Từ Khí Nén STNC TG2521

Van điện từ khí nén STNC TG2521 là loại van 5/2 tác động đơn, có chức năng điều khiển dòng khí một cách chính xác để thực hiện các thao tác đóng – mở, tiến – lùi của thiết bị chấp hành, đặc biệt là xi lanh khí nén tác động kép. Van hoạt động dựa trên tín hiệu điện để điều khiển hướng dòng khí, đáp ứng tốt các yêu cầu trong hệ thống tự động hóa.

1. Điều Khiển Xi Lanh Khí Nén Hai Chiều

• ● Van TG2521 có 2 cổng ra (A – B), cho phép luân phiên cấp khí vào hai đầu xi lanh giúp piston di chuyển tiến và lùi linh hoạt.
• ● Phù hợp cho các ứng dụng cần chuyển động chính xác như: gắp – nhả, ép – rút, xoay – quay trở lại…

2. Đóng/Mở Dòng Khí Theo Tín Hiệu Điện

• ● Khi coil nhận tín hiệu điện, van sẽ kích hoạt chuyển mạch dòng khí, cấp khí từ cổng P sang A, đồng thời xả khí từ B ra R.
• ● Khi ngắt điện, lò xo hồi vị đẩy lõi van trở lại, đảo chiều dòng khí: P sang B, A xả ra S.
• ● Đây là đặc điểm của van tác động đơn – luôn đảm bảo trạng thái mặc định khi mất tín hiệu.

3. Hỗ Trợ Chu Trình Tự Động Trong Dây Chuyền

• ● Van có thể dễ dàng kết hợp với PLC, cảm biến, timer để tạo thành hệ thống điều khiển tự động hoàn chỉnh.
• ● Đảm bảo hoạt động nhịp nhàng, chính xác theo chu trình lập trình sẵn, không bị lệch nhịp hay trễ tín hiệu.

4. Cắt Khí – An Toàn Khi Mất Nguồn

• ● Với cơ chế hồi về bằng lò xo, van sẽ tự động chuyển về trạng thái an toàn khi ngắt điện, ngăn dòng khí vào xi lanh.
• ● Đặc biệt hữu ích trong các hệ thống đòi hỏi dừng khẩn cấp hoặc an toàn cơ bản khi mất điện.

5. Tối Ưu Hóa Hiệu Suất Vận Hành Hệ Thống

• ● Nhờ khả năng đóng/mở nhanh, TG2521 giúp giảm thời gian phản hồi, tăng tốc độ chu kỳ của thiết bị chấp hành.
• ● Từ đó, nâng cao hiệu suất sản xuất và tiết kiệm khí nén đáng kể cho doanh nghiệp.

Tóm lại : Van điện từ khí nén STNC TG2521 có chức năng chính là điều khiển chuyển đổi hướng dòng khí trong hệ thống xi lanh hai chiều, hỗ trợ vận hành tự động, chính xác và an toàn. Đây là thiết bị không thể thiếu trong các hệ thống điều khiển khí nén hiện đại.

Ứng Dụng Của Van Điện Từ Khí Nén STNC TG2521

Với thiết kế van 5/2 tác động đơn, khả năng điều khiển khí chính xác và độ bền cao, STNC TG2521 được ứng dụng phổ biến trong nhiều lĩnh vực công nghiệp tự động hóa. Dưới đây là các ứng dụng tiêu biểu của dòng van này:

1. Điều Khiển Xi Lanh Tác Động Kép

• ✔ TG2521 điều phối luồng khí cấp vào hai đầu xi lanh để tạo ra chuyển động tiến – lùi chính xác và nhanh chóng.
• ✔ Ứng dụng trong các thao tác như: gắp – thả, đẩy – kéo, ép – nhả, kẹp – mở…

2. Dây Chuyền Tự Động Hóa Trong Nhà Máy

• ✔ Van TG2521 hoạt động nhịp nhàng khi kết hợp với PLC, cảm biến và timer, giúp dây chuyền vận hành liên tục – chính xác – tự động hóa hoàn toàn.
• ✔ Dùng trong các ngành như: lắp ráp điện tử, đóng gói bao bì, chiết rót thực phẩm, dược phẩm, phân loại sản phẩm…

3. Máy Dập – Máy Ép – Máy CNC

• ✔ Van điều khiển các cụm xi lanh của máy dập, máy ép thủy lực, máy đẩy phôi, máy khóa cơ khí tự động, đảm bảo lực tác động chính xác, nhịp nhàng.
• ✔ Đặc biệt phù hợp trong các thao tác cần tốc độ phản hồi nhanh và độ an toàn cao.

4. Hệ Thống Robot Khí Nén – Pick & Place

• ✔ TG2521 điều khiển chuyển động của các cơ cấu kẹp khí, trượt tuyến tính, xoay khí, hỗ trợ các robot gắp – đặt vật liệu.
• ✔ Đáp ứng tốt yêu cầu về chu kỳ ngắn, độ lặp lại cao và hoạt động ổn định trong thời gian dài.

5. Máy Tự Động – Bán Tự Động Trong Sản Xuất

• ✔ Dùng trong các máy đơn chức năng như: máy gắn linh kiện, máy đóng tem, máy gạt lỗi, cụm nén định hình sản phẩm…
• ✔ Giúp giảm sức lao động thủ công và nâng cao năng suất.

6. Ngành Thực Phẩm – Dược Phẩm – Bao Bì

• ✔ Với khả năng vận hành bằng khí sạch, không dầu và tốc độ đóng/mở nhanh, van được ứng dụng trong môi trường sạch, khắt khe về tiêu chuẩn kỹ thuật.
• ✔ Dùng trong chiết rót, đóng hộp, gắn nắp chai, kiểm tra định lượng, phân loại sản phẩm…

Tóm lại : Van điện từ khí nén STNC TG2521 là lựa chọn tối ưu cho các hệ thống sử dụng xi lanh hai chiều cần điều khiển chính xác, phản hồi nhanh và hoạt động bền bỉ. Nhờ khả năng ứng dụng linh hoạt, sản phẩm phù hợp với nhiều ngành công nghiệp tự động hóa hiện đại.

Những Lưu Ý Khi Sử Dụng Van Điện Từ Khí Nén STNC TG2521

Để van điện từ khí nén STNC TG2521 hoạt động hiệu quả, tuổi thọ cao và giảm thiểu rủi ro trong quá trình sử dụng, người vận hành cần chú ý đến các yếu tố kỹ thuật và môi trường sau:

1. Chọn Đúng Điện Áp Coil

• ● Van TG2521 có các tùy chọn coil như DC24V, AC220V, AC110V – cần chọn đúng loại theo nguồn cấp điện của hệ thống.
• ● Việc sử dụng sai điện áp có thể dẫn đến cháy coil, mất điều khiển hoặc nguy cơ an toàn điện.

2. Sử Dụng Khí Nén Sạch, Khô

• ● Nguồn khí cấp cho van phải được lọc sạch bụi, nước và dầu để tránh tình trạng kẹt lõi, hỏng phớt, ăn mòn linh kiện bên trong.
• ● Nên lắp bộ lọc khí (AF), tách ẩm và tra dầu (AL) ở đầu nguồn để đảm bảo độ bền lâu dài cho toàn hệ thống.

3. Áp Suất Làm Việc Trong Giới Hạn

• ● Dải áp suất lý tưởng: 0.15 – 0.8 MPa.
• ● Không nên sử dụng vượt quá mức tối đa để tránh rò rỉ, bung phớt hoặc phá hủy cấu trúc van.

4. Gắn Van Đúng Hướng Và Ký Hiệu Cổng

• ● Van có 5 cổng:
• P (cấp khí)
• A – B (đi ra xi lanh)
• R – S (xả khí)
• ● Lắp sai chiều khí có thể làm van không hoạt động hoặc gây nguy hiểm cho thiết bị. Cần kiểm tra hướng mũi tên và sơ đồ in trên thân van.

5. Bảo Quản Và Lắp Đặt Đúng Kỹ Thuật

• ● Van nên được lắp ở nơi khô ráo, thoáng mát, tránh nước trực tiếp hoặc hơi hóa chất.
• ● Mặc dù coil đạt chuẩn IP65, nhưng không nên lạm dụng khả năng chống nước trong môi trường quá ẩm hoặc ngập nước.
• ● Tránh lắp van gần nguồn nhiệt cao hoặc rung động mạnh, vì có thể ảnh hưởng đến độ ổn định của coil.

6. Bảo Trì Và Kiểm Tra Định Kỳ

• ● Kiểm tra hoạt động coil thường xuyên: có nóng bất thường, yếu từ, tiếng kêu lạ hoặc kẹt lõi van.
• ● Đảm bảo các đầu nối khí không bị rò rỉ, ren siết vừa đủ, tránh nứt vỡ.
• ● Thay thế coil hoặc phớt nếu thấy dấu hiệu mòn, rò khí hoặc mất tác động.

Tóm lại : Việc tuân thủ các lưu ý trên sẽ giúp van điện từ STNC TG2521 hoạt động ổn định, kéo dài tuổi thọ và hạn chế tối đa các sự cố kỹ thuật. Đây là yếu tố quan trọng để hệ thống khí nén vận hành hiệu quả, an toàn và tiết kiệm chi phí bảo trì.
