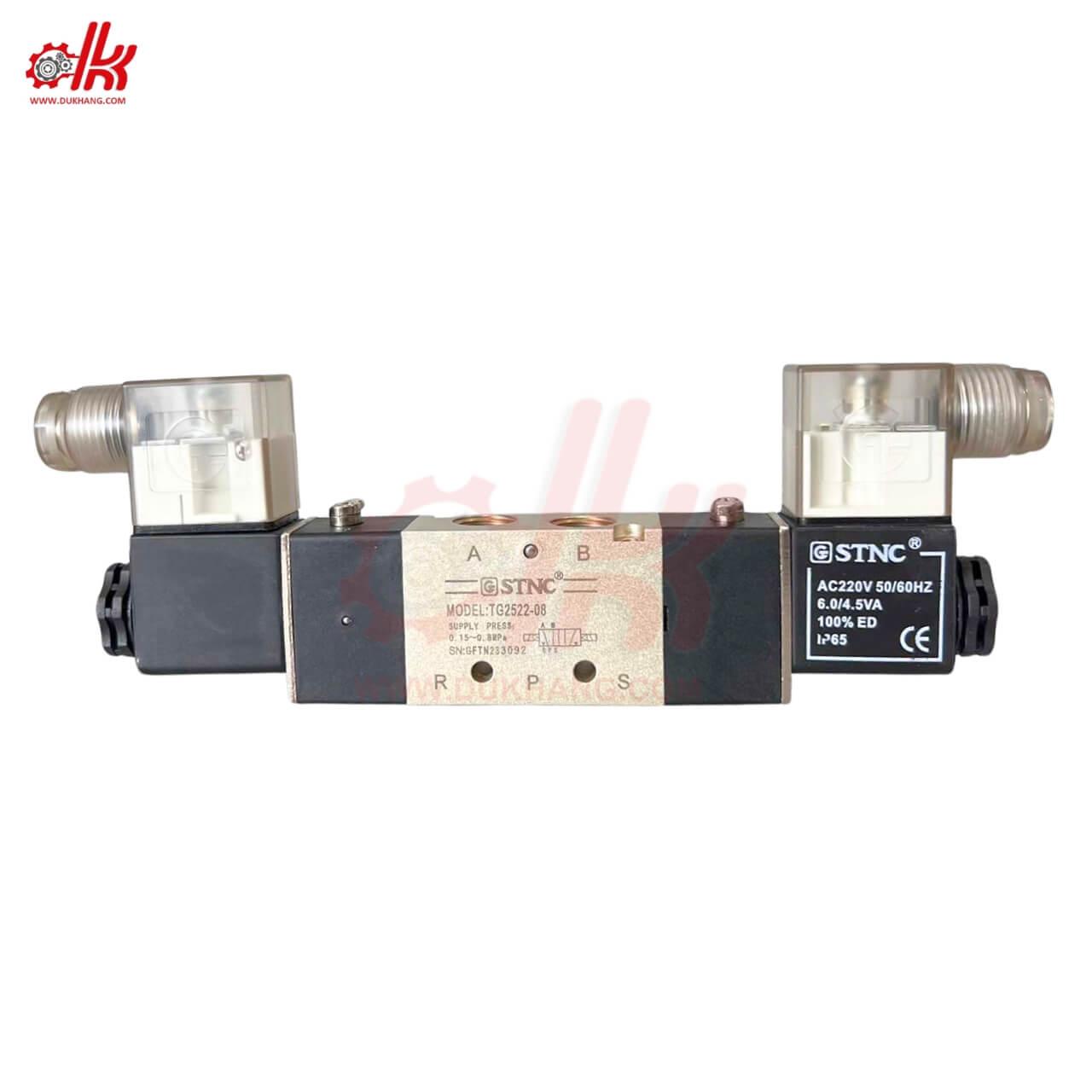

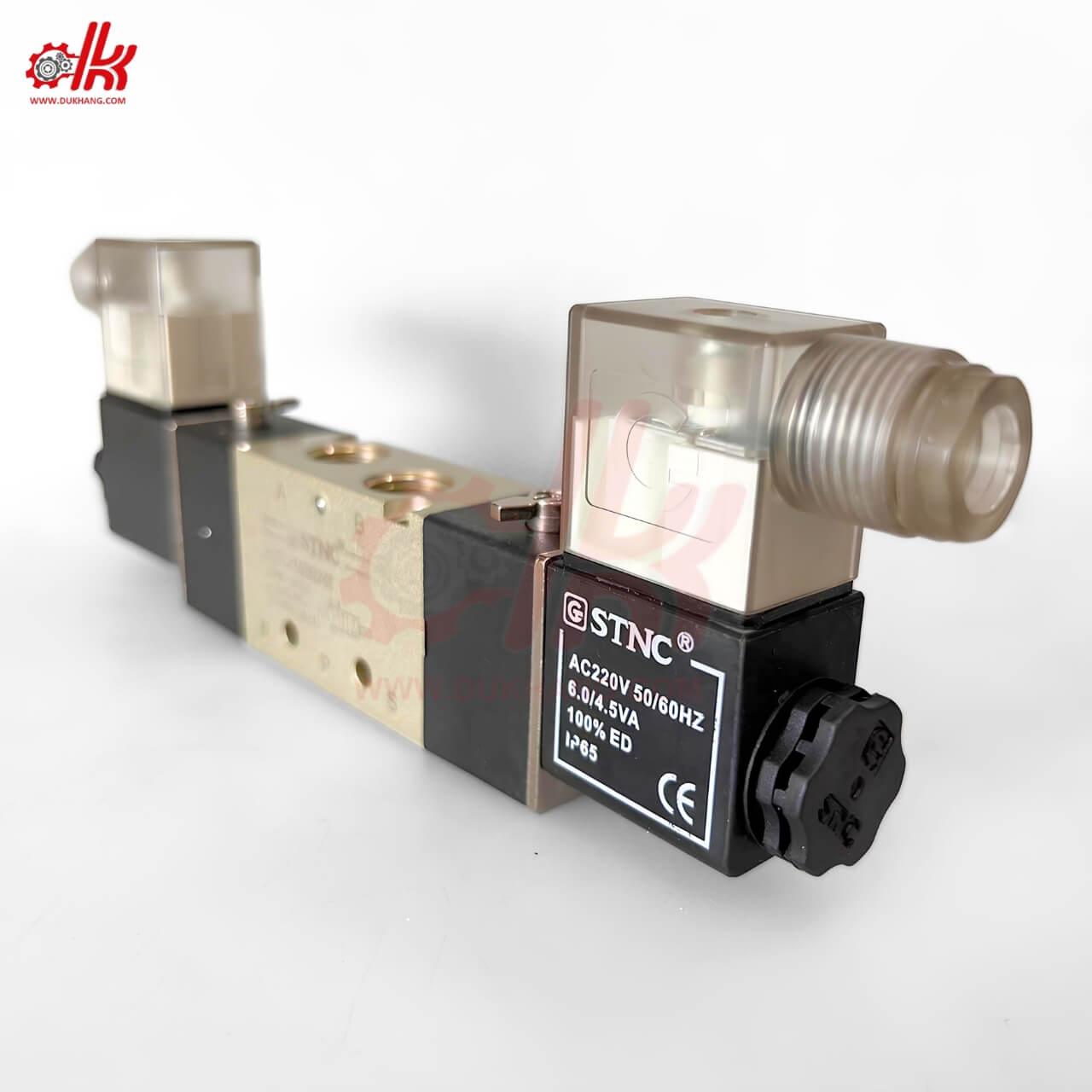

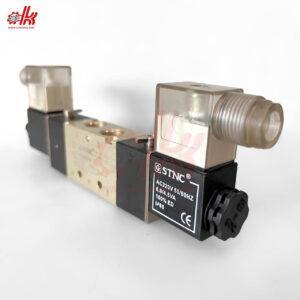

Van Điện Từ Khí Nén STNC TG2522

Giới Thiệu Về Van Điện Từ Khí Nén STNC TG2522

Van điện từ khí nén STNC TG2522-08 là dòng van 5/2 điều khiển điện hai đầu (tác động kép), chuyên dùng để điều khiển các xi lanh tác động kép trong hệ thống khí nén công nghiệp. Với thiết kế chắc chắn, hai cuộn coil điều khiển độc lập và độ phản hồi nhanh, TG2522 mang lại khả năng điều hướng dòng khí chính xác, bền bỉ và linh hoạt trong nhiều ứng dụng tự động hóa.

Đặc Điểm Nổi Bật Của Van Điện Từ Khí Nén STNC TG2522

• ✅ Van 5/2 – điều khiển chuyển động tiến/lùi cho xi lanh hai chiều
• ✅ Tác động kép – hai đầu coil hoạt động độc lập, linh hoạt điều khiển vị trí van
• ✅ Coil điện từ AC220V, AC110V, Dc24V, DC12V công suất 6.0/4.5VA – hoạt động mạnh, tiêu thụ thấp
• ✅ Chuẩn IP65 – chống bụi, nước, phù hợp môi trường công nghiệp
• ✅ Ren PT 1/4” (08) – dễ kết nối, thay thế trong hệ thống sẵn có

Tóm lại : STNC TG2522-08 là van điện từ khí nén 5/2 điều khiển điện hai đầu đáng tin cậy, chuyên dùng cho các ứng dụng cần điều hướng dòng khí linh hoạt, chính xác và phản hồi nhanh. Đây là lựa chọn lý tưởng cho hệ thống xi lanh hai chiều trong dây chuyền tự động hóa, cơ cấu robot, máy móc sản xuất hiện đại.

Ưu Điểm Của Van Điện Từ Khí Nén STNC TG2522

Van điện từ khí nén STNC TG2522 là dòng van 5/2 tác động kép, sử dụng hai cuộn coil điều khiển độc lập để chuyển đổi trạng thái van một cách linh hoạt và chính xác. Sản phẩm này sở hữu nhiều ưu điểm vượt trội, đáp ứng tốt các yêu cầu trong hệ thống khí nén công nghiệp hiện đại:

1. Điều Khiển Hai Chiều Chính Xác – Linh Hoạt

• ✔ Thiết kế 5 cổng – 2 vị trí, giúp điều khiển chính xác chuyển động tiến và lùi của xi lanh tác động kép.
• ✔ Tác động kép: hai cuộn coil điều khiển độc lập, giúp thay đổi trạng thái bất kỳ lúc nào mà không phụ thuộc vào lò xo hồi.

2. Tốc Độ Phản Hồi Nhanh – Độ Ổn Định Cao

• ✔ Coil điện từ có lực hút mạnh, thời gian đáp ứng ngắn, đảm bảo hệ thống vận hành đúng chu kỳ, không lệch nhịp.
• ✔ Duy trì trạng thái ổn định kể cả khi mất điện, nhờ cấu trúc điều khiển hai đầu điện không phụ thuộc lò xo.

3. Cấu Tạo Chắc Chắn – Chống Mài Mòn Tốt

• ✔ Thân van bằng hợp kim nhôm nguyên khối, xử lý bề mặt anod hóa giúp chống oxy hóa, chịu áp cao, tuổi thọ cao.
• ✔ Coil đạt chuẩn IP65, chống bụi – chống nước – phù hợp môi trường ẩm, bụi, rung động.

4. Dễ Dàng Tích Hợp Và Thay Thế

• ✔ Dùng ren khí tiêu chuẩn PT 1/4” (08) – tương thích tốt với hệ thống ống khí, co nối phổ biến.
• ✔ Cuộn coil có thể tháo rời và thay thế độc lập khi cần, tiết kiệm thời gian bảo trì.

5. Phù Hợp Với Nhiều Loại Hệ Thống Tự Động

• ✔ Coil có nhiều tùy chọn điện áp: AC220V, DC24V, AC110V, dễ tích hợp với các bộ điều khiển hiện có (PLC, relay, timer…).
• ✔ Hoạt động bền bỉ trong môi trường công nghiệp nặng, nơi yêu cầu van điều khiển có độ chính xác cao và thời gian đáp ứng ngắn.

Tóm lại : Với thiết kế điều khiển hai đầu linh hoạt, độ ổn định cao, độ bền vượt trội và khả năng phản hồi nhanh, van điện từ khí nén STNC TG2522 là giải pháp lý tưởng cho các ứng dụng yêu cầu hiệu suất cao và điều khiển xi lanh chính xác trong tự động hóa công nghiệp.

Thông Số Kỹ Thuật Của Van Điện Từ Khí Nén STNC TG2522

• Tên sản phẩm : Van Điện Từ Khí Nén STNC TG2522
• Kích thước ren : PT 1/4″ (13mm)
• Kiểu van : Van điện từ 5/2 (5 cổng 2 vị trí)
• Áp suất hoạt động : Từ 0.15 – 0.8 MPa
• Nhiệt độ hoạt động : Từ -5 ~ 60 độ C
• Điện áp : AC220V, AC110V, DC24V, DC12V
• Sử dụng cho : Khí nén
• Hãng sản xuất : STNC
• Tình trạng : Mới 100%

Cấu Tạo Của Van Điện Từ Khí Nén STNC TG2522

Van điện từ khí nén STNC TG2522 là dòng van 5/2 điều khiển bằng điện hai đầu (tác động kép), được thiết kế với kết cấu chắc chắn, tối ưu cho việc đóng/mở luồng khí nhanh chóng và chính xác. Dưới đây là các bộ phận chính cấu tạo nên van:

1. Thân Van (Valve Body)

• ● Được chế tạo từ hợp kim nhôm đúc nguyên khối, bề mặt xử lý anod hóa giúp chống ăn mòn, chịu áp tốt và nhẹ.
• ● Tích hợp đầy đủ 5 cổng:
• P (cấp khí)
• A – B (ra thiết bị)
• R – S (xả khí)
• ● Ren kết nối tiêu chuẩn PT 1/4” (08) dễ dàng tích hợp hệ thống.

2. Hai Cuộn Coil Điện Từ (Double Solenoid Coils)

• ● Mỗi đầu van được lắp một cuộn coil điện từ điều khiển độc lập, cho phép chuyển đổi trạng thái từ xa bằng tín hiệu điện.
• ● Cuộn coil AC220V, công suất 6.0/4.5VA, hoạt động mạnh, tiêu thụ ít điện năng.
• ● Coil đạt chuẩn IP65 – chống bụi, nước, thích hợp cho môi trường làm việc khắc nghiệt.

3. Cụm Lõi Van (Spool & Armature Assembly)

• ● Lõi van dạng trượt tuyến tính, làm từ thép không gỉ hoặc hợp kim cứng, chuyển động mượt mà bên trong thân van.
• ● Thiết kế nhiều khoang khí bên trong cho phép luồng khí được điều phối chính xác theo từng trạng thái.

4. Gioăng Làm Kín (Seal Rings)

• ● Gioăng cao su NBR hoặc Viton, có khả năng chịu mài mòn, nhiệt độ, áp suất và đảm bảo kín khí tuyệt đối.
• ● Bố trí hợp lý tại các vị trí tiếp xúc giữa thân và lõi van, giúp giảm rò rỉ và tăng tuổi thọ.

5. Ống Dẫn Hướng Và Phớt Đệm

• ● Ống dẫn hướng lõi van có độ nhẵn cao, giúp giảm ma sát trong quá trình chuyển động.
• ● Phớt đệm chống rung và chống ồn, giúp van hoạt động ổn định, ít gây tiếng động trong chu kỳ đóng/mở.

Tóm lại : Cấu tạo của van điện từ khí nén STNC TG2522 là sự kết hợp hoàn hảo giữa vật liệu bền, thiết kế khoa học và công nghệ cuộn coil hiện đại. Mỗi chi tiết được tối ưu hóa để đảm bảo khả năng làm việc ổn định, độ kín khí cao, phản hồi nhanh và dễ bảo trì – rất phù hợp với các hệ thống khí nén hiện đại.

Chức Năng Của Van Điện Từ Khí Nén STNC TG2522

Van điện từ khí nén STNC TG2522 là dòng van 5/2 điều khiển điện hai đầu (tác động kép), có chức năng chuyển đổi hướng dòng khí nén để điều khiển thiết bị chấp hành, đặc biệt là xi lanh khí nén tác động kép. Với hai cuộn coil điều khiển độc lập, van cho phép điều hướng luồng khí chính xác, linh hoạt và ổn định.

1. Điều Khiển Chuyển Động Hai Chiều Của Xi Lanh

• ● Van TG2522 giúp cấp khí luân phiên vào hai đầu xi lanh, cho phép piston di chuyển tiến – lùi mượt mà và chính xác.
• ● Cấu trúc 5 cổng (P, A, B, R, S) hỗ trợ điều phối khí linh hoạt và xả áp hiệu quả.

2. Chuyển Mạch Dòng Khí Theo Tín Hiệu Điện

• ● Hai cuộn coil điều khiển riêng biệt cho phép van chuyển trạng thái theo từng xung điện từ bộ điều khiển (PLC, timer, cảm biến…).
• ● Khi cấp điện cho một cuộn, van chuyển sang trạng thái tương ứng; khi cấp cho cuộn còn lại, van đảo chiều lại.

3. Duy Trì Trạng Thái Ổn Định Không Phụ Thuộc Lò Xo

• ● Khác với van tác động đơn, TG2522 không tự hồi về mà giữ nguyên trạng thái cuối cùng cho đến khi có tín hiệu đảo chiều.
• ● Điều này đặc biệt phù hợp với các hệ thống cần giữ áp, giữ vị trí xi lanh lâu dài hoặc không muốn thay đổi trạng thái khi mất điện tạm thời.

4. Hỗ Trợ Tự Động Hóa Linh Hoạt

• ● Van dễ dàng kết hợp với cảm biến, rơ-le, PLC, timer… để thực hiện các chu trình vận hành tự động như:
• ● Gắp – đặt sản phẩm
• ● Ép – nhả chi tiết
• ● Đóng – mở cửa trượt
• ● Xoay cụm cơ khí

5. Đảm Bảo Hiệu Suất Và An Toàn Hệ Thống

• ● TG2522 phản hồi nhanh, đóng/mở khí dứt khoát, giúp giảm tiêu hao khí nén và tránh hư hỏng xi lanh do chuyển động không đều.
• ● Hai đầu coil điện tách biệt giúp điều khiển linh hoạt theo logic điều khiển yêu cầu, tăng độ an toàn trong các quy trình máy móc phức tạp.

Tóm lại : Van điện từ khí nén STNC TG2522 đóng vai trò trung tâm trong việc điều khiển luồng khí chính xác cho xi lanh hai chiều, đồng thời hỗ trợ điều khiển từ xa, tự động hóa và duy trì trạng thái vận hành ổn định. Đây là lựa chọn lý tưởng cho các hệ thống khí nén yêu cầu tốc độ – độ bền – độ linh hoạt cao.

Ứng Dụng Của Van Điện Từ Khí Nén STNC TG2522

Với thiết kế van 5/2 tác động kép và khả năng điều khiển luồng khí cực kỳ linh hoạt, STNC TG2522 là lựa chọn lý tưởng cho các hệ thống tự động hóa sử dụng xi lanh khí nén tác động kép. Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và thiết bị công nghiệp hiện đại:

1. Dây Chuyền Lắp Ráp – Đóng Gói – Sản Xuất Tự Động

• ✔ Điều khiển xi lanh hai chiều để thực hiện các thao tác: gắp linh kiện, đóng nắp, dán nhãn, phân loại sản phẩm…
• ✔ Đáp ứng tốt trong các ngành: điện tử, cơ khí chính xác, bao bì thực phẩm – dược phẩm.

2. Máy Cơ Khí: Dập – Ép – Cắt – Nâng Hạ

• ✔ Điều khiển các cụm xi lanh làm nhiệm vụ ép nén, kẹp phôi, xoay cơ cấu hoặc đẩy chi tiết ra/vào khuôn.
• ✔ Thường sử dụng trong máy dập thủy lực, máy ép nhựa, máy CNC, máy dập date…

3. Robot Khí Nén Và Thiết Bị Pick & Place

• ✔ Van TG2522 đóng vai trò điều phối luồng khí cho cơ cấu tay kẹp, bàn trượt, cần quay hoặc hệ thống nâng – hạ.
• ✔ Dễ dàng kết hợp với cảm biến – PLC – mạch điều khiển để tạo thành robot khí nén thông minh.

4. Máy Tự Động – Bán Tự Động Trong Dây Chuyền Nhỏ

• ✔ Sử dụng trong các cụm máy đơn như: máy đóng gói mini, máy dán tem nhãn, máy đóng nắp chai, máy chia liệu…
• ✔ Hỗ trợ thao tác tự động hóa một phần, giúp tăng năng suất mà vẫn tối ưu chi phí đầu tư.

5. Hệ Thống Phân Loại Và Kiểm Tra Tự Động

• ✔ Van giúp điều khiển xi lanh đẩy sản phẩm lỗi ra khỏi dây chuyền, hoặc thực hiện cơ cấu đóng/mở tự động khi phát hiện sản phẩm đạt/yếu qua cảm biến.
• ✔ Thường thấy trong ngành thực phẩm, mỹ phẩm, dược phẩm và đóng gói công nghiệp.

6. Các Ứng Dụng Cần Duy Trì Trạng Thái Khi Mất Điện

• ✔ Nhờ hoạt động theo nguyên lý điều khiển bằng hai đầu coil (tác động kép), TG2522 cho phép giữ nguyên vị trí hiện tại mà không tự hồi về, rất phù hợp cho:
• ✔ Hệ thống kẹp giữ chi tiết trong CNC
• ✔ Cơ cấu khóa khí
• ✔ Cụm định vị sản phẩm chính xác

Tóm lại : Với tính năng điều khiển hai chiều linh hoạt, khả năng giữ trạng thái ổn định và dễ tích hợp vào hệ thống tự động, van điện từ khí nén STNC TG2522 là lựa chọn tối ưu cho hàng loạt ứng dụng công nghiệp từ đơn giản đến phức tạp, giúp nâng cao năng suất, giảm lỗi vận hành và tiết kiệm chi phí vận hành.

Những Lưu Ý Khi Sử Dụng Van Điện Từ Khí Nén STNC TG2522

Để van điện từ khí nén STNC TG2522 phát huy tối đa hiệu suất và tuổi thọ, người vận hành cần tuân thủ một số lưu ý kỹ thuật quan trọng trong quá trình lắp đặt và sử dụng như sau:

1. Chọn Đúng Điện Áp Cho Mỗi Cuộn Coil

• ● TG2522 là van điều khiển điện hai đầu, vì vậy cần đảm bảo mỗi coil được cấp đúng nguồn điện tương ứng: DC24V, AC220V hoặc AC110V tùy model.
• ● Việc cấp sai điện áp có thể gây cháy coil, hoạt động sai chức năng hoặc mất an toàn điện.

2. Lắp Đặt Đúng Hướng Và Ký Hiệu Cổng

• ● Van có 5 cổng:
• P (cấp khí)
• A, B (đến thiết bị chấp hành)
• R, S (xả khí)
• ● Lắp sai chiều khí sẽ khiến van không hoạt động đúng chức năng, có thể gây kẹt hoặc rò khí nghiêm trọng.

3. Đảm Bảo Khí Nén Sạch – Không Dầu – Không Nước

• ● Sử dụng khí nén đã được lọc qua bộ lọc – tách ẩm – tra dầu (bộ FRL) giúp bảo vệ lõi van, phớt làm kín và tăng độ bền.
• ● Tránh khí có lẫn bụi, nước hoặc dầu bẩn – dễ gây mài mòn hoặc kẹt cơ cấu trượt bên trong van.

4. Tuân Thủ Dải Áp Suất Làm Việc

• ● Áp suất làm việc lý tưởng của TG2522 là từ 0.15 đến 0.8 MPa.
• ● Không cấp áp vượt mức cho phép vì sẽ gây rò khí, phá phớt hoặc thậm chí nổ van trong tình huống cực đoan.

5. Bảo Quản Ở Nơi Thoáng Mát, Khô Ráo

• ● Mặc dù đạt chuẩn IP65, van vẫn cần tránh lắp đặt ở nơi ngập nước, hơi hóa chất ăn mòn hoặc gần nguồn nhiệt cao.
• ● Đảm bảo thông thoáng để coil tỏa nhiệt đều, tránh nóng quá mức.

6. Kiểm Tra Và Bảo Trì Định Kỳ

• ● Nên kiểm tra coil định kỳ, đặc biệt nếu van hoạt động liên tục theo chu kỳ cao.
• ● Dấu hiệu cần kiểm tra/thay thế:
• – Van phản hồi chậm hoặc không đảo chiều
• – Coil nóng bất thường
• – Có tiếng ồn phát sinh khi van đóng/mở
• ● Cuộn coil của TG2522 có thể tháo rời và thay thế riêng lẻ, tiết kiệm chi phí bảo trì.

Tóm lại : Việc tuân thủ đầy đủ các lưu ý khi sử dụng van điện từ khí nén STNC TG2522 sẽ giúp đảm bảo hệ thống hoạt động ổn định, hạn chế lỗi kỹ thuật và nâng cao tuổi thọ cho thiết bị. Đây là bước quan trọng để tối ưu hiệu suất và tiết kiệm chi phí vận hành trong các ứng dụng khí nén tự động hóa.
