Tự chế MÁY ÉP KHÍ siêu rẻ: Hướng dẫn chọn linh kiện và lắp đặt từ A-Z 2026

Trong môi trường xưởng sản xuất hoặc các tiệm cơ khí nhỏ, việc sở hữu một chiếc máy ép khí nén chuyên dụng là vô cùng cần thiết. Tuy nhiên, chi phí cho một thiết bị nhập khẩu nguyên chiếc thường không hề rẻ, dao động từ vài triệu đến hàng chục triệu đồng tùy công suất. Giải pháp tối ưu nhất, được nhiều anh em thợ lành nghề lựa chọn, chính là tự chế máy ép khí bằng cách kết hợp các linh kiện khí nén lẻ. Phương pháp này không chỉ giúp bạn tiết kiệm chi phí siêu rẻ mà còn cho phép tùy chỉnh lực ép, hành trình và thiết kế khung máy theo đúng mục đích sử dụng cụ thể.

Việc tự xây dựng hệ thống này đòi hỏi người thực hiện phải có kiến thức căn bản về nguyên lý khí nén. Hôm nay, dựa trên kinh nghiệm thực tế từ chuyên gia Bảo – Dủ Khang Tech, chúng tôi sẽ hướng dẫn các bạn một cách chi tiết nhất để xây dựng một hệ thống máy ép khí nén đơn giản, bền bỉ và hiệu quả cao chỉ với những linh kiện cơ bản như xi lanh, van đạp chân và bộ lọc điều áp. Bài viết này sẽ đi sâu vào từng ngóc ngách kỹ thuật, giúp bạn không chỉ làm được máy ép khí mà còn hiểu rõ “linh hồn” của từng thiết bị.

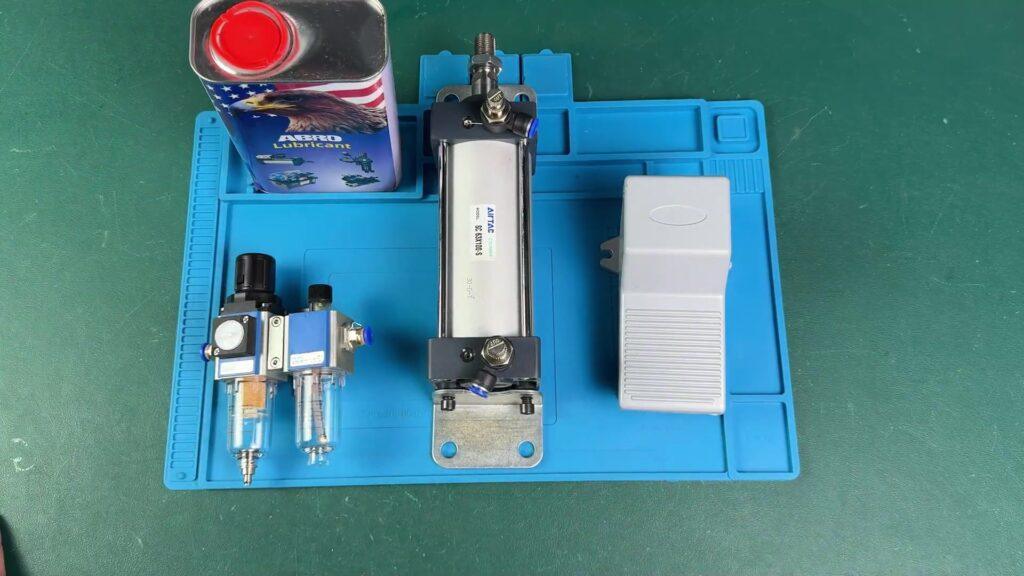

1. Các linh kiện chủ chốt của hệ thống máy ép khí nén tự chế

Để tạo ra một hệ thống hoạt động trơn tru, không gặp lỗi vặt và có tuổi thọ cao, bạn cần chuẩn bị đầy đủ các thành phần bổ trợ cho nhau. Mỗi linh kiện đóng một vai trò mắt xích không thể tách rời:

1.1. Xi lanh khí nén – Cơ cấu chấp hành tạo lực ép

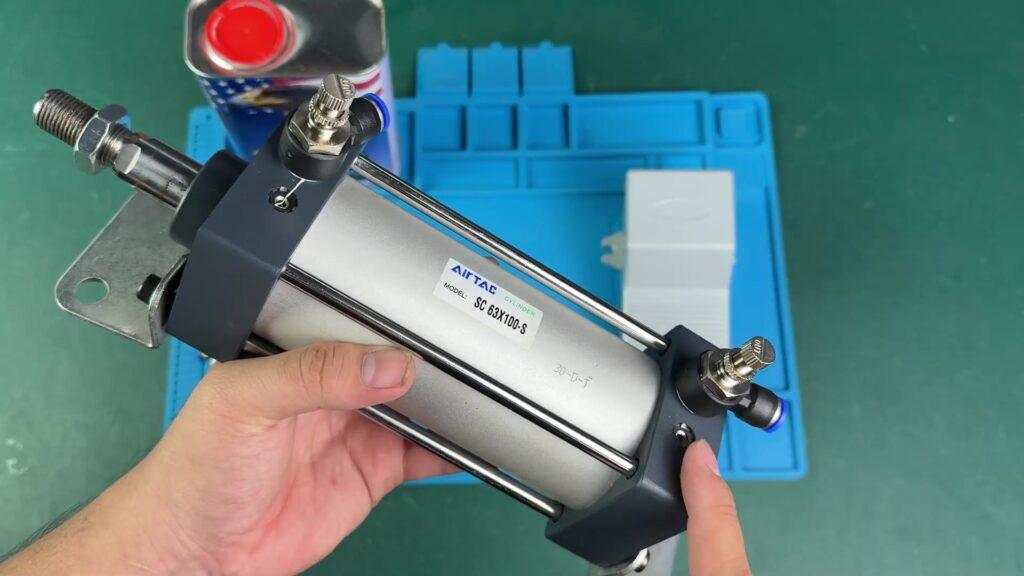

Xi lanh chính là thiết bị chuyển hóa năng lượng áp suất của không khí thành động năng tuyến tính. Trong video hướng dẫn, nhân vật chính là dòng xi lanh vuông Airtac mã SC63x100S. Đây là một mã hàng cực kỳ thông dụng và được ưa chuộng bởi độ bền vượt trội. Chúng ta hãy cùng bóc tách các thông số này để bạn có thể tự chọn mã xi lanh phù hợp với mình:

• • Ký hiệu mẫu SC: Đây là dòng xi lanh vuông tiêu chuẩn với 4 thanh giằng nằm ở 4 góc. Thiết kế này giúp xi lanh có kết cấu vững chắc, không bị vặn xoắn khi chịu tải trọng lệch tâm và cực kỳ dễ dàng để bắt thêm các phụ kiện gá đặt.
  • Đường kính piston (Bore) 63mm: Đây là đại lượng quyết định trực tiếp tới lực ép của máy ép khí. Về mặt vật lý, tiết diện piston càng lớn thì áp lực khí nén tác động lên nó sinh ra lực đẩy càng mạnh. Chẳng hạn, ở cùng mức áp suất 6 bar, một chiếc xi lanh phi 63 sẽ ép mạnh gấp gần 4 lần so với một chiếc xi lanh phi 32.
  • Hành trình (Stroke) 100mm: Là khoảng cách từ điểm chết trên đến điểm chết dưới của thanh piston. Tùy thuộc vào độ dày của vật liệu cần ép mà bạn chọn hành trình ngắn (25, 50mm) hay dài (200, 300mm). Với máy ép khí tự chế thông dụng, hành trình 100mm là con số lý tưởng, vừa đủ để thao tác lấy phôi ra vào dễ dàng.
  • Ký hiệu S (Magnetic): Xi lanh này có tích hợp nam châm vĩnh cửu bên trong piston. Điều này cực kỳ hữu ích nếu sau này bạn muốn nâng cấp hệ thống lên tự động hóa hoàn toàn bằng cách sử dụng các cảm biến từ như CS1-U hoặc D-A93 để xác định hành trình ép, giúp bảo vệ máy ép khí không bị ép quá đà hoặc cảnh báo lỗi.

Xem sản phẩm Xi Lanh Khí Nén tại đây

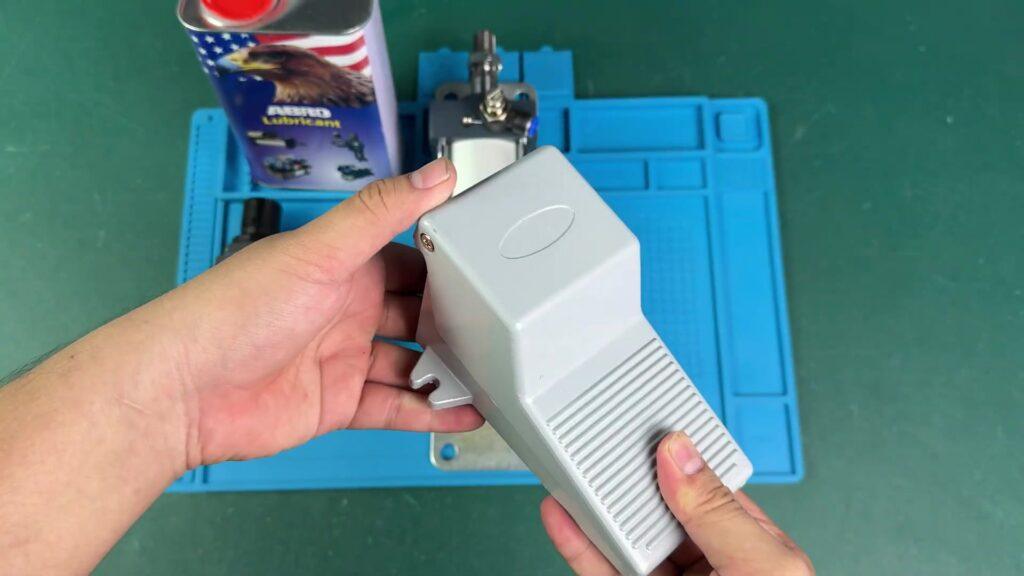

1.2. Van đạp chân khí nén – Trung tâm điều khiển trung gian

Tại sao lại dùng van đạp chân mà không dùng van tay gạt hay van điện từ? Câu trả lời nằm ở tính tiện dụng và an toàn. Khi thao tác ép, hai bàn tay của thợ cần phải giữ vật phẩm hoặc căn chỉnh khuôn cho chính xác. Việc sử dụng chân để điều khiển giúp giải phóng đôi bàn tay, tăng năng suất làm việc lên gấp bội.

Dòng van thông dụng nhất là van 5/2 (5 cổng 2 vị trí). Cấu tạo gồm:

• • Cổng 1 (P): Cổng cấp khí nguồn từ máy nén vào.
  • Cổng 2 & 4 (A, B): Cổng dẫn khí ra hai đầu của xi lanh.
  • Cổng 3 & 5 (R, S): Cổng xả khí thừa ra môi trường. Tại đây, bạn nên lắp thêm giảm thanh
    đồng để máy ép khí hoạt động êm ái, giảm tiếng “xì” chói tai mỗi khi nhả chân.

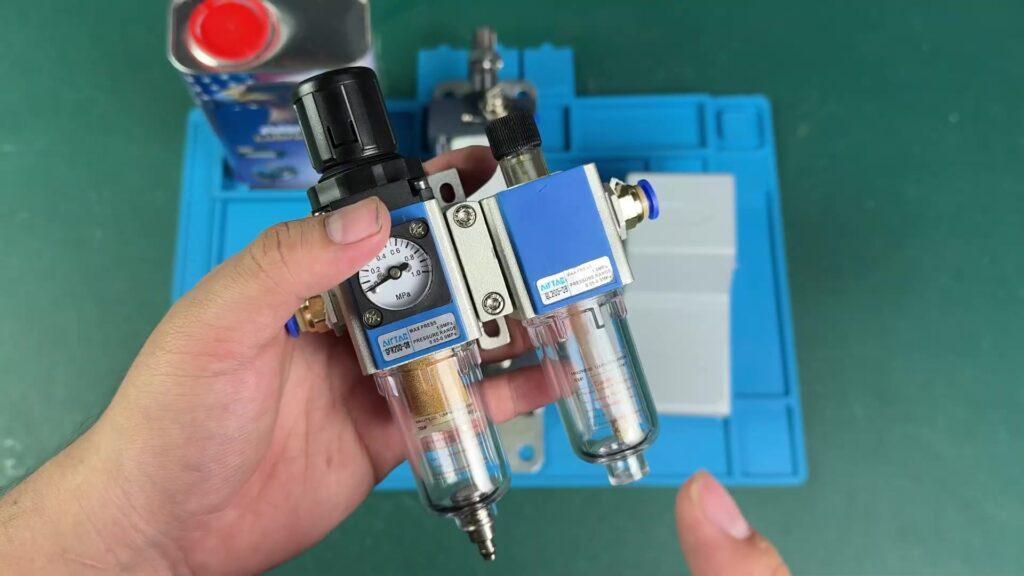

1.3. Bộ lọc điều áp và cấp dầu (Van F.R.L) – Hệ thống bảo trì tự động

Đây là linh kiện mà đa số anh em thợ nghiệp dư thường “cắt giảm” để bớt chi phí, nhưng thực tế nó lại là thiết bị quan trọng nhất để giữ cho xi lanh không bị hỏng sau vài tháng sử dụng. Khí nén từ máy nén thường mang theo hơi nước, bụi kim loại từ bình chứa và dầu máy ép khí bị biến chất.

• • Lọc khí (Filter): Sử dụng lõi lọc có độ tinh lọc từ 5 – 25 micron để chặn đứng bụi bẩn và tách hơi nước, tránh làm rỉ sét ty xi lanh và làm khô sim phớt.
  • Van điều áp (Regulator): Giữ áp suất ở mức ổn định. Ví dụ máy ép khí của bạn nạp lúc 8 bar, lúc 6 bar, van điều áp sẽ giữ cho máy ép khí của bạn luôn hoạt động ở mức 6.5 bar cố định, giúp chất lượng sản phẩm ép ra đồng đều hơn.
  • Bộ cấp dầu (Lubricator): Tự động hòa trộn một lượng cực nhỏ dầu chuyên dụng vào khí nén. Lớp màng dầu mỏng này sẽ bao phủ lên bề mặt piston và ty xi lanh, giúp chúng hoạt động trơn tru trong hàng triệu chu kỳ mà không bị mòn phớt.

2. Phân tích chi tiết lực ép kỹ thuật – Cơ sở để chọn đúng linh kiện

Một sai lầm phổ biến là chọn xi lanh quá nhỏ cho công việc nặng, hoặc quá lớn dẫn đến lãng phí khí nén. Dưới đây là bảng phân tích lực đẩy (lực ép) lý thuyết của các dòng xi lanh SC phổ biến tại mức áp suất chuẩn 6 bar (mức áp suất tối ưu cho hệ thống khí nén công nghiệp):

Mã xi lanh	Phi Piston (mm)	Lực đẩy lý thuyết (Newtons)	Quy đổi lực đẩy (kg)	Ứng dụng thực tế
SC32	32	482 N	~48 kg	Kẹp phôi mỏng, máy dán nhãn, đẩy linh kiện nhẹ.
SC40	40	754 N	~75 kg	Ép lẫy nhựa, các cơ cấu đóng hộp tự động.
SC50	50	1,178 N	~117 kg	Ép form giày, bọc simili, đóng nút chai.
SC63	63	1,870 N	~187 kg	Ép gỗ pallet, dập khuôn nhôm mỏng, ép đầu cos dây điện.
SC80	80	3,016 N	~301 kg	Đột lỗ thép mỏng, ép bạc đạn nhỏ, nén khuôn đúc.
SC100	100	4,712 N	~471 kg	Máy ép phế liệu mini, máy dập thủy lực lai khí nén.
SC125	125	7,363 N	~736 kg	Công suất lớn cho các yêu cầu công nghiệp nặng.

Lưu ý chuyên môn: Lực ép thực tế thường sẽ thấp hơn khoảng 10-15% so với lực lý thuyết do ma sát nội tại của phớt và tổn hao áp suất trên đường ống. Do đó, khi thiết kế, bạn nên chọn xi lanh dư tải khoảng 20% so với yêu cầu.

3. Hướng dẫn các bước tự chế khung máy ép cơ khí vững chắc

Linh kiện khí nén chỉ là phần điều khiển, để máy ép khí hoạt động được bạn cần một bộ khung cơ khí vững chãi. Một hệ thống khí nén mạnh mẽ lắp trên một khung yếu ớt sẽ dẫn đến tình trạng rung lắc, cong khung và hỏng sản phẩm.

3.1. Thiết kế khung chữ C hoặc khung 4 trụ

• • Khung chữ C: Ưu điểm là không gian thao tác rộng, dễ đưa sản phẩm vào từ phía trước và hai bên. Nhược điểm là dễ bị hiện tượng vênh khung nếu lực ép quá lớn. Phù hợp cho máy ép dưới 200kg.
  • Khung 4 trụ: Xi lanh được đặt ở chính giữa 4 trụ thép. Đây là kết cấu vững chãi nhất, lực ép được phân bổ đều tuyệt đối. Phù hợp cho các dòng xi lanh lớn từ SC100 trở lên.

3.2. Sử dụng phụ kiện gá đặt xi lanh

Để gắn xi lanh SC vào khung máy ép khí, bạn không nên hàn trực tiếp vào thân máy. Hãy sử dụng các phụ kiện tiêu chuẩn chuyên dụng của hãng:

• • Đế lục giác (LB): Dùng để bắt xi lanh nằm song song với bề mặt đế.
  • Tai treo (CA/CB): Giúp xi lanh có thể lắc lư theo một trục, phù hợp cho các cơ cấu ép xiên.
  • Mặt bích (FA/FB): Tấm thép phẳng bắt vào đầu hoặc đuôi xi lanh để bắt vít trực tiếp vào mặt bàn máy ép khí. Đây là cách gá đặt phổ biến nhất cho máy ép khí thẳng đứng.
  • Đầu I hoặc Y nối ty: Phụ kiện lắp vào đầu ty xi lanh để kết nối với khuôn ép hoặc cơ cấu nhấn.

3.3. Các bước lắp ráp chi tiết

1. 1. Bước 1 – Gia công phần đế: Sử dụng thép tấm dày (tối thiểu 10mm) làm bàn ép để không bị cong khi chịu áp lực điểm.
   2. Bước 2 – Lắp trụ đứng: Đảm bảo trục xi lanh phải hoàn toàn vuông góc với mặt bàn ép. Nếu lệch dù chỉ 1-2 độ, piston sẽ bị mòn một bên và chóng hỏng.
   3. Bước 3 – Gắn xi lanh: Sử dụng mặt bích FA để cố định xi lanh vào dầm ngang phía trên.
   4. Bước 4 – Lắp khuôn: Gắn tấm ép (die) vào đầu ty xi lanh thông qua đầu nối I hoặc Y.

4. Sơ đồ đấu nối dây hơi và cài đặt thông số vận hành

Sau khi phần khung đã hoàn tất, chúng ta tiến hành “đi dây thần kinh” cho máy ép khí thông qua hệ thống dây hơi:

4.1. Quy tắc nối ống đúng chuẩn

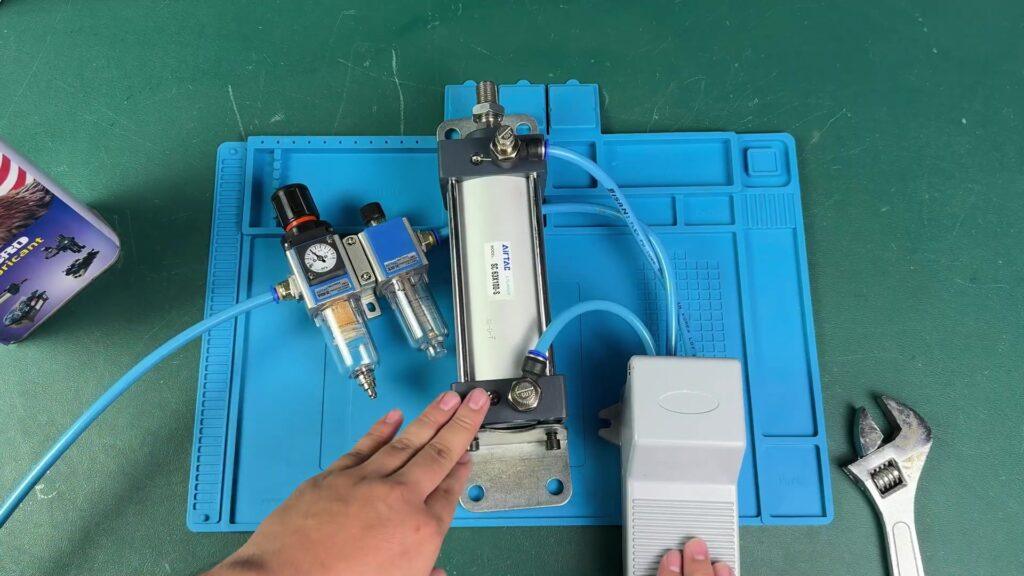

1. 1. Dẫn khí từ bình nén khí vào cổng của Bộ lọc (F.R.L). Chú ý giữ khoảng cách dây ngắn nhất có thể để tránh sụt áp.
   2. Từ bộ lọc, dẫn khí vào cổng P (cổng 1) của van đạp chân.
   3. Hai cổng A và B (cổng 2 và 4) của van nối với hai cổng của xi lanh. Điều quan trọng ở đây là bạn nên lắp Van tiết lưu (Flow Control) trực tiếp lên hai đầu xi lanh.

4.2. Tác dụng thần kỳ của Van Tiết Lưu

Nhiều anh em thắc mắc tại sao máy ép khí khi hoạt động cứ dập “uỳnh uỳnh” rất nguy hiểm. Đó là do thiếu van tiết lưu. Thiết bị này giúp bạn điều chỉnh lưu lượng khí thoát ra, từ đó kiểm soát được tốc độ hành trình.

• • Vặn núm về phía dấu (+): Xi lanh đi ra/về nhanh.
  • Vặn núm về phía dấu (-): Xi lanh đi ra/về chậm rãi hơn, giúp việc ép những vật liệu dễ vỡ (như nhựa, kính) an toàn hơn nhiều.

4.3. Cách chỉnh áp suất và cấp dầu bôi trơn

• • Chỉnh áp: Kéo núm của van điều áp lên, vừa nhìn đồng hồ vừa xoay. Với máy ép, áp suất lý tưởng là từ 5 đến 7 bar. Đừng cố chỉnh lên quá cao vì sẽ làm nhanh hỏng các đầu nối nhanh.
  • Chỉnh dầu: Trên bộ cấp dầu có một vít nhỏ bằng nhựa trong suốt. Hãy điều chỉnh sao cho cứ khoảng 5-10 chu kỳ ép, bạn thấy một giọt dầu nhỏ xuống là đạt chuẩn. Quá nhiều dầu sẽ gây bám bẩn sản phẩm, quá ít dầu sẽ làm xi lanh nhanh bị kẹt.

Tìm hiểu thêm về Áp Suất tại đây

5. Các ứng dụng thực tế của máy ép khí nén tự chế

Nhờ tính linh động và giá thành rẻ, bộ thiết bị này được ứng dụng rộng rãi trong nhiều ngành nghề khác nhau:

• Ngành mộc: Làm máy ép pallet gỗ, ép các mối nối keo trong sản xuất nội thất, máy ép nguội các tấm laminate.
• Ngành đóng gói: Làm máy nhấn nắp chai, máy đóng thùng carton, máy dập lỗ trên túi nilon.
• Ngành điện tử: Máy ép các linh kiện trên bo mạch, máy đóng vỏ nhôm cho các thiết bị cầm tay.
• Ngành giày da & may mặc: Máy ép nhiệt nhãn mác, máy chặt da miếng, máy dập khuy nút.
• Cơ khí dân dụng: Máy đột lỗ nhôm kính, máy ép đầu cos dây điện công suất lớn, máy nén vụn phế liệu.

6. An toàn lao động khi sử dụng hệ thống khí nén

Lực ép của xi lanh khí nén, dù là tự chế, vẫn có thể gây thương tích nghiêm trọng nếu không cẩn thận. Hãy tuân thủ các quy tắc an toàn sau:

• Tránh kẹt tay: Luôn lắp thêm tấm chắn bảo vệ quanh khu vực ép hoặc sử dụng chế độ kích hoạt bằng hai tay nếu cần độ an toàn tuyệt đối.
• Mắt kính bảo hộ: Đôi khi vật liệu ép có thể bị vỡ vụn và bắn ra dưới áp lực cao.
• Xả khí khi bảo trì: Trước khi tháo dây hơi hoặc sửa chữa, phải khóa nguồn khí và đạp xả hết khí còn dư trong đường ống. Một sợi dây hơi bị tuột khi vẫn còn áp suất 8 bar có thể văng như một chiếc roi thép.

7. Giải đáp thắc mắc chuyên sâu

1. Tôi nghe tiếng xì khí ở van đạp chân ngay cả khi không đạp, lỗi do đâu?

Giải đáp: Thông thường đây không phải lỗi của van đạp chân mà là do xi lanh bị hở phớt piston. Khí nén thông qua piston bị hở sẽ tràn sang khoang bên kia và thoát ngược ra cổng xả của van. Bạn nên tháo xi lanh ra để thay sim phớt bôi trơn lại.

2. Máy ép khí của tôi bị hoạt động không đều, lúc mạnh lúc yếu, xử lý thế nào?

Giải đáp: Bạn hãy kiểm tra lại bộ lọc điều áp. Có thể lõi lọc quá bẩn gây tắc nghẽn dòng khí hoặc máy nén khí của bạn có dung tích bình chứa quá nhỏ, không kịp bù khí cho các lần ép liên tục. Nên lắp thêm một bình tích khí phụ gần máy ép khí nếu cần hoạt động tần suất cao.

3. Có thể dùng xi lanh khí nén để làm máy ép thủy lực được không?

Giải đáp: Không thể dùng trực tiếp vì kết cấu phớt của xi lanh khí nén không chịu được áp suất dầu thủy lực cực cao (lên đến hàng trăm bar). Tuy nhiên, bạn có thể sử dụng hệ thống “Thủy lực lai khí nén” để tận dụng sự mượt mà của dầu và tính kinh tế của khí nén.

8. Kết luận

Việc tự chế máy ép khí SIÊU RẺ không chỉ là cách để tiết kiệm chi phí mà còn là cơ hội để anh em kỹ thuật làm chủ công nghệ và tạo ra những công cụ phù hợp nhất với đặc thù công việc của mình. Chỉ với sự kết hợp thông minh giữa xi lanh Airtac, van đạp chân linh hoạt và hệ thống lọc khí chuẩn mực, bạn hoàn toàn có thể sở hữu một chiếc máy ép chuyên nghiệp không thua kém gì hàng nhập khẩu.

Đừng quên theo dõi các video chia sẻ kiến thức mới nhất từ chúng tôi. Chúc các bạn chế tạo thành công chiếc máy ép của riêng mình!
