VAN KHÍ NÉN

Van khí nén là thiết bị được sử dụng để điều khiển dòng khí nén trong hệ thống khí nén. Van khí nén có thể đóng mở, điều chỉnh lưu lượng, áp suất hoặc hướng dòng khí nén.

※ Cấu tạo cơ bản của van khí nén:

• 1. Thân van: Được làm từ các vật liệu bền bỉ như thép, inox, đồng, v.v. Thân van có nhiệm vụ chứa các bộ phận bên trong của van.
• 2. Cổng van: Là bộ phận đóng mở để điều khiển dòng khí nén. Cổng van có thể được làm từ nhiều loại vật liệu khác nhau như kim loại, cao su, nhựa, v.v.
• 3. Bộ phận điều khiển: Là bộ phận điều khiển vị trí của cổng van. Bộ phận điều khiển có thể được điều khiển bằng tay, bằng điện, bằng khí nén, hoặc bằng tín hiệu từ các thiết bị khác.
• 4. Giắc cắm: Là bộ phận để kết nối van khí nén với đường ống khí nén.

※ Nguyên lý hoạt động của van khí nén

Nguyên lý hoạt động của van khí nén phụ thuộc vào loại van và cách thức điều khiển. Tuy nhiên, nhìn chung, van khí nén hoạt động dựa trên nguyên tắc đóng mở cổng van để điều khiển dòng khí nén.

• Van điều khiển bằng tay: Cổng van được đóng mở bằng cách tác động lực lên tay cầm của van.
• Van điều khiển bằng điện: Cổng van được đóng mở bằng cách sử dụng cuộn dây điện từ. Khi có dòng điện chạy qua cuộn dây điện từ, nó sẽ tạo ra lực từ để tác động lên lõi van, làm cho cổng van đóng mở.
• Van điều khiển bằng khí nén: Cổng van được đóng mở bằng cách sử dụng áp suất khí nén. Khi có áp suất khí nén tác động lên piston của van, nó sẽ làm cho cổng van đóng mở.
• Van điều khiển bằng tín hiệu: Cổng van được đóng mở bằng cách sử dụng tín hiệu từ các thiết bị khác như cảm biến, bộ điều khiển, v.v.

※ Phân loại van khí nén:

• 1. Theo số lượng cổng van: Van 2/2, van 3/2, van 5/2, v.v.
• 2. Theo cách thức điều khiển: Van điều khiển bằng tay, van điều khiển bằng điện, van điều khiển bằng khí nén, van điều khiển bằng tín hiệu, v.v.
• 3. Theo chức năng: Van đóng mở, van điều chỉnh lưu lượng, van điều chỉnh áp suất, van điều chỉnh hướng dòng khí nén, v.v.

※ Van khí nén được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như:

• Công nghiệp chế tạo: Van khí nén được sử dụng để điều khiển các robot, máy móc tự động, hệ thống truyền tải vật liệu, v.v.
• Ngành công nghiệp thực phẩm và đồ uống: Van khí nén được sử dụng để điều khiển các van rót, máy đóng gói, hệ thống vận chuyển, v.v.
• Ngành công nghiệp dược phẩm: Van khí nén được sử dụng để điều khiển các van rót, máy trộn, hệ thống phân phối, v.v.
• Ngành công nghiệp dệt may: Van khí nén được sử dụng để điều khiển các máy dệt, máy may, hệ thống xử lý vải, v.v.
• Ngành công nghiệp khai thác mỏ: Van khí nén được sử dụng để điều khiển các máy khoan, máy xúc, xe tải ben, v.v.

VAN KHÍ NÉN GỒM NHỮNG LOẠI SAU:

1. VAN KHÍ NÉN GẠT TAY 5/2

Van gạt tay 5/2 là một loại van điều khiển khí nén, được sử dụng rộng rãi trong các hệ thống tự động hóa. Van có 5 cửa và 2 vị trí hoạt động, cho phép điều khiển dòng khí nén một cách chính xác.

• – Cấu trúc và cơ chế hoạt động: Van 5/2 có 5 cổng và 2 vị trí làm việc. Cơ chế hoạt động của van dựa trên việc gạt tay để chuyển đổi vị trí của van, từ đó thay đổi dòng chảy của khí nén qua các cổng.
• – Ứng Dụng: Van gạt tay 5/2 thường được sử dụng trong các hệ thống khí nén công nghiệp, đặc biệt là trong các ứng dụng yêu cầu điều khiển xi lanh khí nén. Các ứng dụng bao gồm máy móc sản xuất, hệ thống tự động hóa, và các thiết bị cần chuyển đổi chế độ hoạt động nhanh chóng và chính xác.
• – Lợi Ích: Van gạt tay 5/2 có thiết kế đơn giản và bền bỉ, ít hư hỏng. Việc gạt tay để điều khiển van rất dễ dàng, không đòi hỏi kỹ thuật cao. Cấu trúc đơn giản giúp việc bảo trì và sửa chữa dễ dàng hơn.
• – Chất Liệu: Van thường được làm từ các vật liệu bền bỉ như thép không gỉ, đồng thau, hoặc nhựa cứng để chịu được áp lực và môi trường làm việc khắc nghiệt.
• – Kích Thước và Kiểu Dáng: Van gạt tay 5/2 có nhiều kích thước và kiểu dáng khác nhau để phù hợp với các yêu cầu cụ thể của từng hệ thống khí nén.

2. VAN HƠI GẠT TAY 5/3

Van hơi gạt tay 5/3 là một loại van khí nén được sử dụng rộng rãi trong các hệ thống tự động hóa. Van này có 5 cổng và 3 vị trí, được điều khiển bằng tay gạt để điều chỉnh dòng khí nén.

• – Van có 5 cổng 3 vị trí: Van có 5 cổng kết nối để điều khiển khí nén ra vào. Van có 3 vị trí hoạt động (thường là trung tâm, trái và phải). Khi tay gạt ở vị trí trung tâm, tất cả các cổng có thể được ngắt kết nối hoặc thiết lập một trạng thái cố định.
• – Vật liệu chế tạo: Thường được làm từ các vật liệu chịu lực như hợp kim nhôm, thép không gỉ hoặc nhựa chịu lực.
• – Độ bền và độ tin cậy: Van hơi gạt tay 5/3 thường có độ bền cao và đáng tin cậy trong việc điều khiển dòng khí nén, chịu được áp lực và điều kiện làm việc khắc nghiệt.
• – Ứng dụng: Được sử dụng rộng rãi trong các hệ thống khí nén, máy móc công nghiệp, hệ thống tự động hóa, điều khiển xy lanh khí nén, và các ứng dụng khác liên quan đến việc điều khiển khí nén.
• – Dễ dàng lắp đặt và sử dụng: Van có thiết kế đơn giản, dễ dàng lắp đặt và sử dụng. Người vận hành chỉ cần thao tác bằng tay để điều chỉnh vị trí của van.

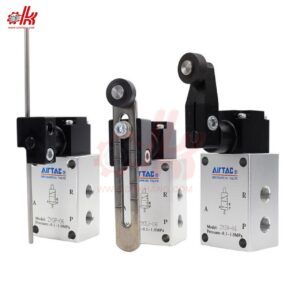

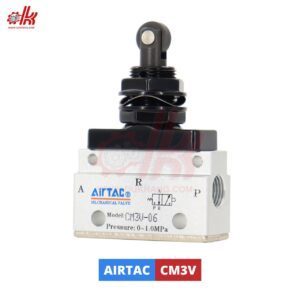

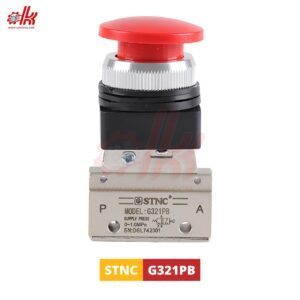

3. CÔNG TẮC KHÍ NÉN

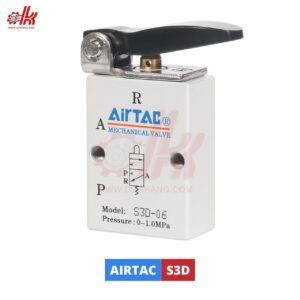

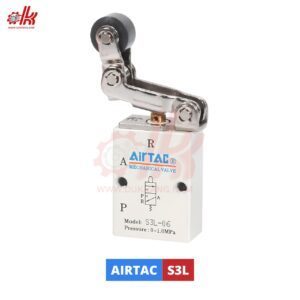

Công tắc khí nén là một thành phần không thể thiếu trong hệ thống khí nén, đóng vai trò như một chiếc cầu nối, điều khiển dòng chảy của khí nén đến các thiết bị hoạt động. Công tắc khí nén hoạt động dựa trên sự thay đổi áp suất của khí nén. Khi áp suất đạt đến một mức nhất định, công tắc sẽ tự động mở hoặc đóng, cho phép hoặc ngăn chặn dòng khí đi qua.

• – Cấu tạo chắc chắn và bền bỉ: Công tắc nút bấm khí nén thường được làm từ các vật liệu chất lượng cao như thép không gỉ hoặc nhựa chịu lực, đảm bảo khả năng chịu va đập và sử dụng lâu dài.
• – Hoạt động bằng khí nén: Công tắc này sử dụng áp lực khí nén để điều khiển, thay vì dòng điện, giúp giảm nguy cơ cháy nổ và an toàn hơn trong môi trường công nghiệp.
• – Độ nhạy cao: Công tắc có độ nhạy cao, cho phép kích hoạt nhanh chóng và chính xác khi có áp lực khí nén đủ lớn.
• – Đa dạng về kiểu dáng và kích thước: Có nhiều loại công tắc nút bấm khí nén với các kiểu dáng và kích thước khác nhau, phù hợp với nhiều ứng dụng và yêu cầu kỹ thuật.
• – Ứng dụng rộng rãi: Được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp, như trong các dây chuyền sản xuất, hệ thống điều khiển máy móc, và các thiết bị công nghiệp khác.

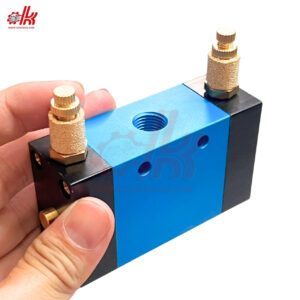

4. VAN KÍCH HƠI KHÍ NÉN

Van kích hơi khí nén là một loại van điều khiển dòng chảy của chất khí nén, được sử dụng rộng rãi trong các hệ thống tự động hóa. Van này hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để điều khiển việc đóng mở của cổng van, từ đó điều chỉnh lưu lượng khí đi qua.

• – Nguyên lý hoạt động: Van khí nén hoạt động dựa trên nguyên lý áp suất khí nén. Khi khí nén được cấp vào van, áp suất này sẽ tác động lên các bộ phận bên trong van, gây ra chuyển động mở hoặc đóng van.
• – Các loại van khí nén: Van 2/2: Van có hai cổng và hai vị trí, chỉ có thể mở hoặc đóng. Van 3/2: Van có ba cổng và hai vị trí, thường dùng để điều khiển xy lanh đơn. Van 5/2: Van có năm cổng và hai vị trí, thường dùng cho các ứng dụng điều khiển xy lanh kép. Van 5/3: Van có năm cổng và ba vị trí, cho phép điều khiển chính xác hơn.
• – Ưu điểm: Van khí nén có thể phản ứng nhanh chóng với các tín hiệu điều khiển. Nhờ cấu trúc đơn giản và ít hỏng hóc, van khí nén thường có độ tin cậy cao. Cấu trúc đơn giản giúp việc bảo trì và sửa chữa trở nên dễ dàng hơn. Van khí nén thường có khả năng hoạt động tốt trong các môi trường khắc nghiệt như nhiệt độ cao, bụi bẩn.
• – Ứng dụng: Van khí nén được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, điện tử, chế biến thực phẩm, sản xuất và lắp ráp, cũng như trong các hệ thống tự động hóa công nghiệp.

5. VAN ĐẠP CHÂN KHÍ NÉN

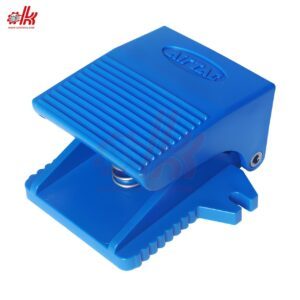

Van đạp chân khí nén là một thiết bị cơ khí sử dụng lực chân để điều khiển dòng chảy của khí nén. Khi bạn đạp lên bàn đạp, van sẽ hoạt động, cho phép khí nén đi qua hoặc ngắt dòng chảy. Thiết bị này được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là những nơi cần điều khiển khí nén một cách đơn giản và nhanh chóng.

• – Cơ chế vận hành đơn giản: Van được điều khiển bằng cách đạp chân, giúp người vận hành dễ dàng kiểm soát luồng khí nén mà không cần dùng tay.
• – Tiết kiệm không gian: Thiết kế nhỏ gọn, không chiếm nhiều diện tích trong không gian làm việc.
• – Độ bền cao: Thường được làm từ các vật liệu chịu lực tốt như thép không gỉ, nhôm, hoặc nhựa chịu lực, đảm bảo độ bền và tuổi thọ cao.
• – An toàn và tiện lợi: Với cơ chế hoạt động bằng chân, người vận hành có thể sử dụng cả hai tay để thực hiện các công việc khác, tăng cường hiệu suất và sự an toàn.
• – Khả năng điều chỉnh linh hoạt: Một số loại van đạp chân khí nén có thể điều chỉnh được áp lực khí nén hoặc tốc độ dòng khí, phù hợp với nhiều ứng dụng khác nhau.
• – Ứng dụng đa dạng: Được sử dụng trong nhiều ngành công nghiệp như sản xuất, lắp ráp, đóng gói, và các ứng dụng cơ khí khác.

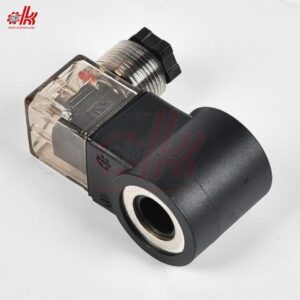

6. VAN ĐIỆN TỪ KHÍ NÉN

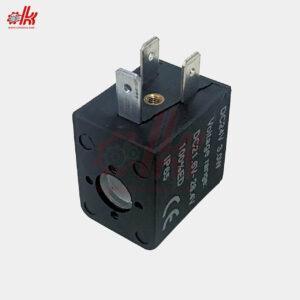

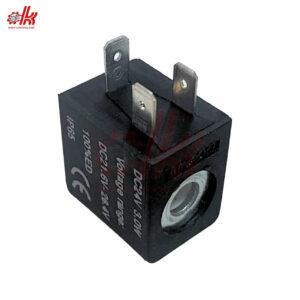

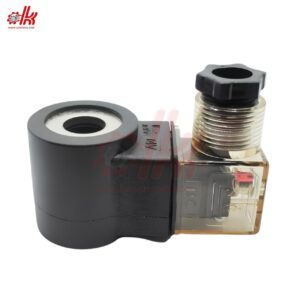

Van điện từ khí nén, hay còn gọi là van solenoid, là một thiết bị cơ điện được sử dụng để điều khiển dòng chảy của chất khí trong hệ thống khí nén. Van hoạt động dựa trên nguyên lý đóng mở do tác động của cuộn dây điện từ. Khi có dòng điện chạy qua cuộn dây, một lực điện từ sẽ được tạo ra, tác động lên lõi van và làm cho van mở hoặc đóng.

• – Nguyên lý hoạt động: Khi cuộn dây điện từ được kích hoạt bằng dòng điện, lõi van sẽ di chuyển để mở hoặc đóng các kênh dẫn khí, cho phép khí nén đi qua hoặc ngăn không cho khí nén đi qua.
• – Loại van: Có nhiều loại van điện từ khí nén, bao gồm van 2/2 (hai cổng, hai trạng thái), van 3/2 (ba cổng, hai trạng thái), van 4/2 (bốn cổng, hai trạng thái) và van 5/2 (năm cổng, hai trạng thái). Mỗi loại có ứng dụng riêng tùy thuộc vào yêu cầu của hệ thống.
• – Chất liệu: Van điện từ khí nén có thể được chế tạo từ nhiều loại vật liệu khác nhau như đồng, thép không gỉ, nhôm hoặc nhựa, tùy thuộc vào môi trường làm việc và yêu cầu về độ bền.
• – Ứng dụng: Van điện từ khí nén được sử dụng rộng rãi trong nhiều ngành công nghiệp như tự động hóa, điều khiển quá trình, xử lý nước, ngành thực phẩm và đồ uống, và nhiều ứng dụng khác yêu cầu kiểm soát khí nén chính xác.
