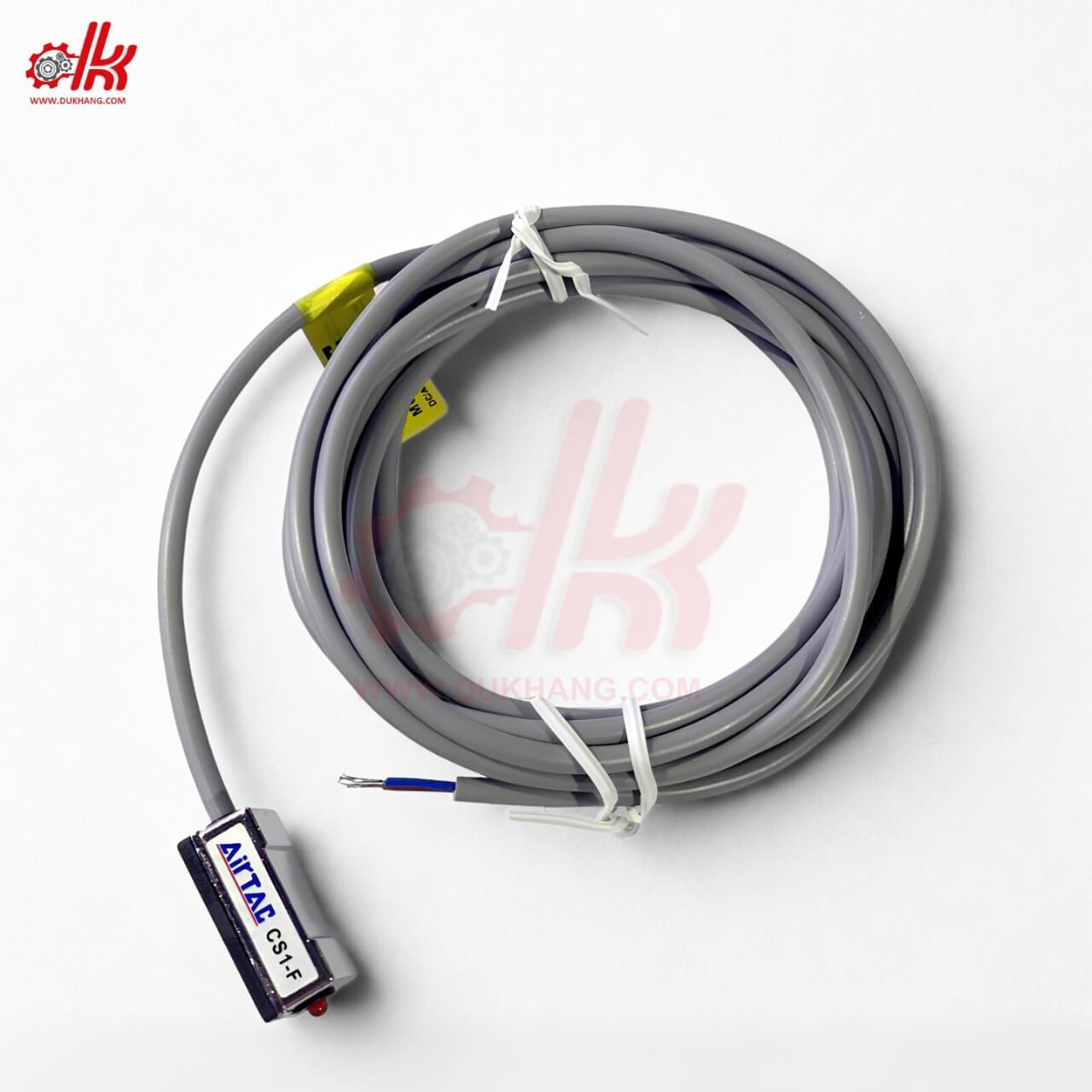

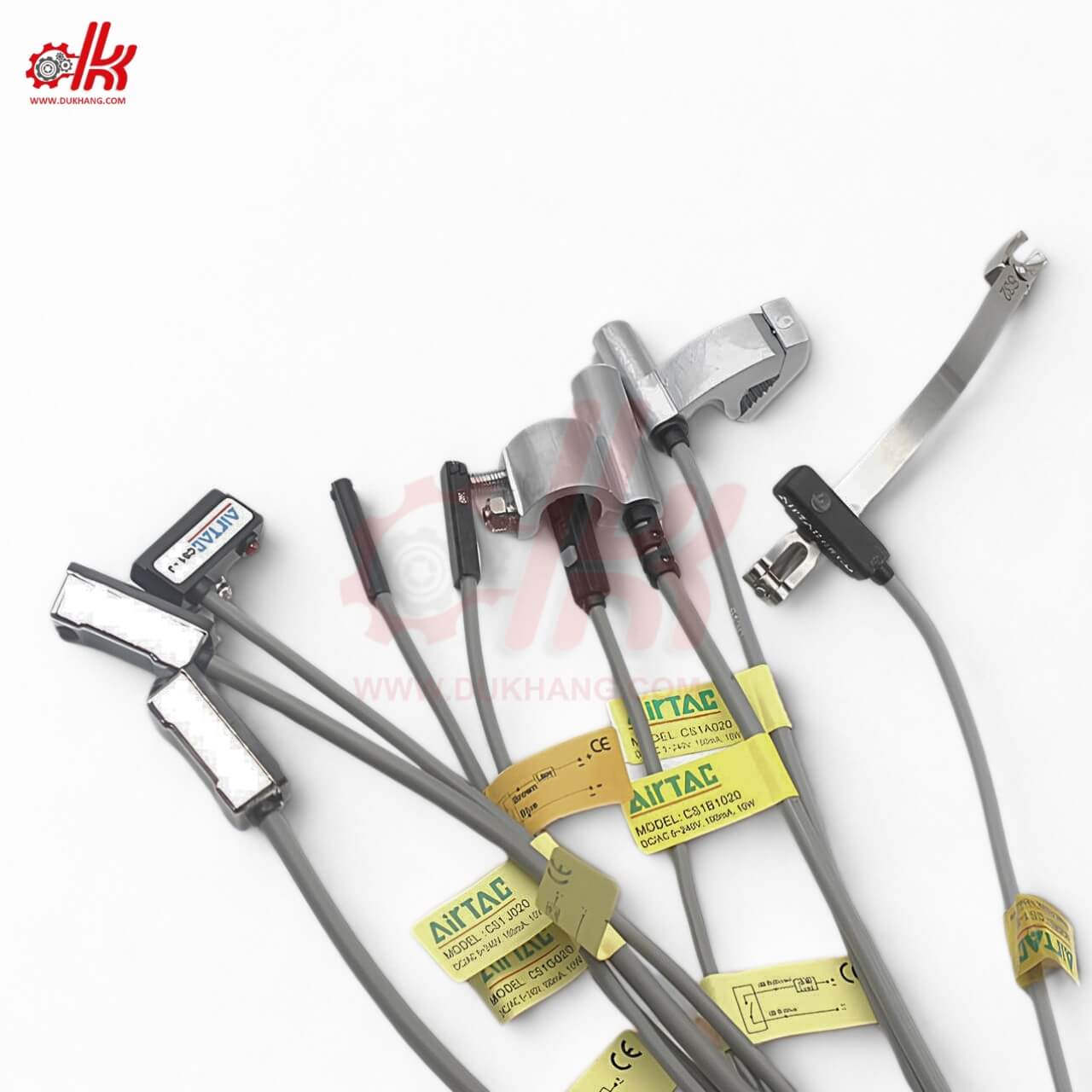

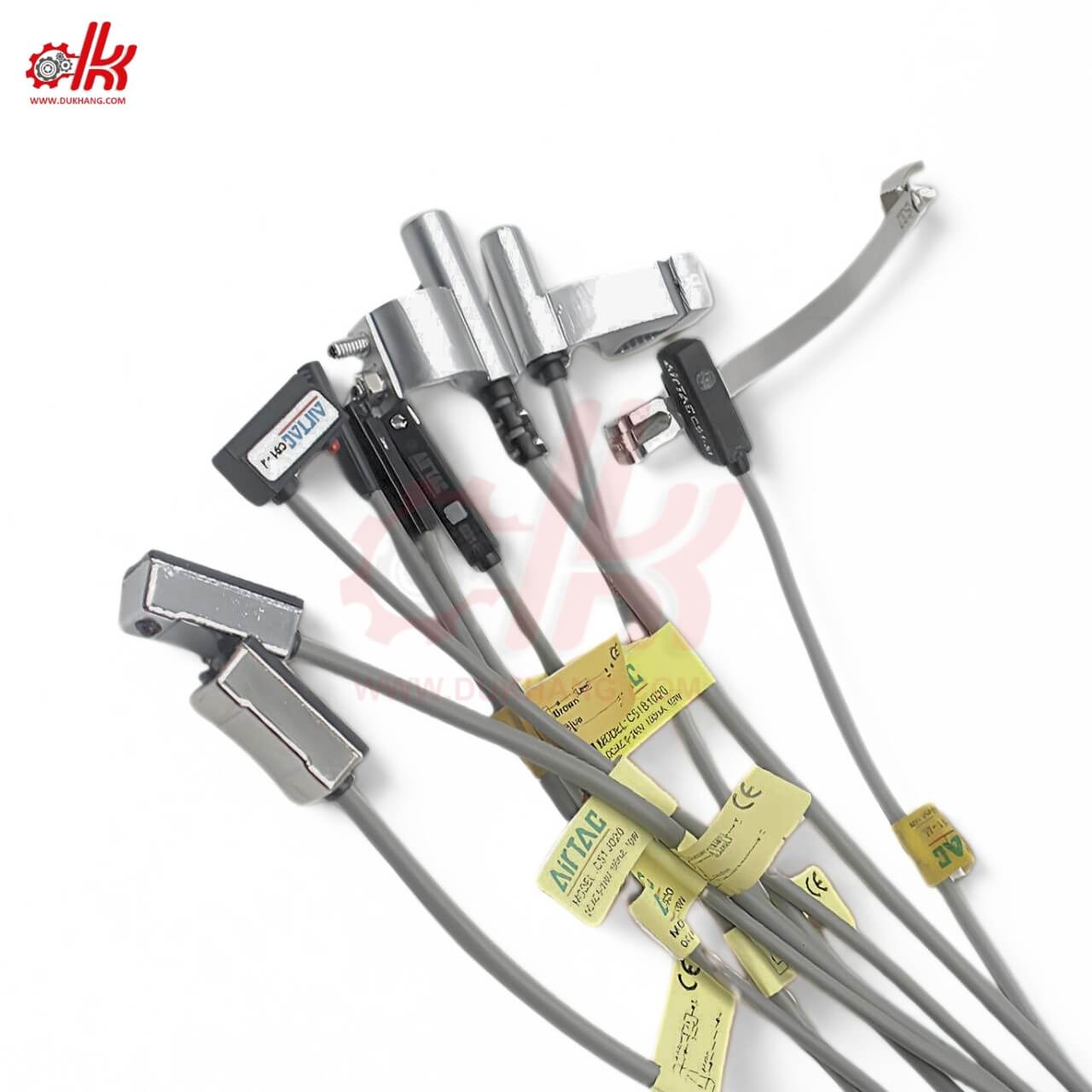

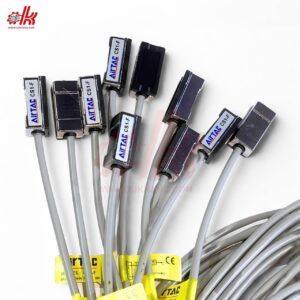

Cảm Biến Từ Xi Lanh Sensor Airtac

Giới Thiệu Về Cảm Biến Từ Xi Lanh Sensor Airtac

Cảm biến từ xi lanh AIRTAC (hay còn gọi là sensor từ AIRTAC) là thiết bị dùng để phát hiện vị trí piston trong xi lanh khí nén. Thiết bị này hoạt động dựa trên từ tính của nam châm gắn bên trong piston, giúp truyền tín hiệu điều khiển về PLC hoặc các hệ thống tự động hóa. Đây là thành phần quan trọng trong các ứng dụng cần giám sát và điều khiển hành trình xi lanh chính xác.

Đặc Điểm Nổi Bật Của Cảm Biến Từ Xi Lanh Sensor Airtac

• ✅ Phát hiện chính xác vị trí piston: Ứng dụng từ trường giúp cảm biến nhận diện khi piston đi qua điểm cài đặt.
• ✅ Thiết kế nhỏ gọn, dễ lắp đặt: Gắn trực tiếp vào rãnh thân xi lanh với thao tác đơn giản, gọn nhẹ.
• ✅ Tương thích đa dạng: Phù hợp với nhiều loại xi lanh khí nén AIRTAC như SC, SDA, MAL, TN, SU…
• ✅ Tín hiệu đầu ra ổn định: Hoạt động được với cả nguồn DC và AC, tín hiệu chính xác, độ trễ thấp.
• ✅ Có đèn LED báo trạng thái: Giúp dễ dàng kiểm tra hoạt động của cảm biến trong quá trình cài đặt và vận hành.

Tóm lại : Cảm biến từ xi lanh AIRTAC là giải pháp tối ưu giúp giám sát và điều khiển vị trí piston trong các hệ thống tự động hóa. Với thiết kế gọn gàng, lắp đặt nhanh, tín hiệu ổn định và độ bền cao, đây là thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại sử dụng xi lanh khí nén.

Thông Số Kỹ Thuật Của Cảm Biến Từ Xi Lanh Sensor Airtac

• Tên sản phẩm : Cảm Biến Từ Xi Lanh Sensor Airtac
• Dòng tiêu thụ : ≤ 100mA
• Công suất tải : 10W
• Loại tiếp điểm : N.C hoặc N.O (tùy model)
• Kiểu kết nối : Cáp liền dài ~1m hoặc 2m
• Điện áp : DC/AC 5 – 240V
• Kiểu lắp : Gài rãnh trên thân xi lanh hoặc bắt vít
• Tương thích : xi lanh MAL TGM SC TGC
• Đèn báo : Mắt đèn trước, mắt đèn trên
• Tình trạng : Mới 100%

Ưu Điểm Của Cảm Biến Từ Xi Lanh Sensor Airtac

Cảm biến từ AIRTAC là thiết bị quan trọng dùng để giám sát vị trí hành trình piston trong xi lanh khí nén. Với thiết kế thông minh và độ chính xác cao, cảm biến từ AIRTAC sở hữu nhiều ưu điểm vượt trội:

1. Phát Hiện Vị Trí Chính Xác – Ổn Định

• ✔ Cảm biến từ hoạt động dựa trên nguyên lý từ trường, phát hiện chính xác khi piston đi qua vị trí cài đặt.
• ✔ Đảm bảo tín hiệu đầu ra rõ ràng, nhanh và độ trễ gần như bằng 0 – phù hợp với hệ thống tự động hóa tốc độ cao.

2. Thiết Kế Nhỏ Gọn – Dễ Dàng Lắp Đặt

• ✔ Có thể gắn trực tiếp vào rãnh thân xi lanh chỉ với thao tác gài và siết vít đơn giản.
• ✔ Thiết kế phù hợp với nhiều dòng xi lanh như SC, SDA, SU, MAL, TN…

3. Tương Thích Nhiều Môi Trường Làm Việc

• ✔ Hoạt động ổn định ở môi trường có độ ẩm cao, bụi, rung lắc hoặc chênh lệch nhiệt độ.
• ✔ Vỏ nhựa hoặc hợp kim bền chắc, chống ăn mòn và chịu va đập tốt.

4. Phù Hợp Với Nhiều Hệ Thống Điều Khiển

• ✔ Dải điện áp rộng: DC/AC 5V ~ 240V, dòng tải tối đa 100mA, công suất 10W.
• ✔ Tín hiệu dễ tích hợp với các hệ thống PLC, rơ-le, HMI, timer, bộ đếm hành trình…

5. Đèn LED Báo Trạng Thái Tiện Lợi

• ✔ Có đèn LED báo sáng khi cảm biến nhận từ trường, giúp người dùng dễ kiểm tra trạng thái hoạt động tại chỗ.
• ✔ Hỗ trợ kiểm tra lỗi hoặc cài đặt nhanh chóng mà không cần thiết bị phụ trợ.

6. Đa Dạng Mẫu Mã – Dễ Dàng Thay Thế

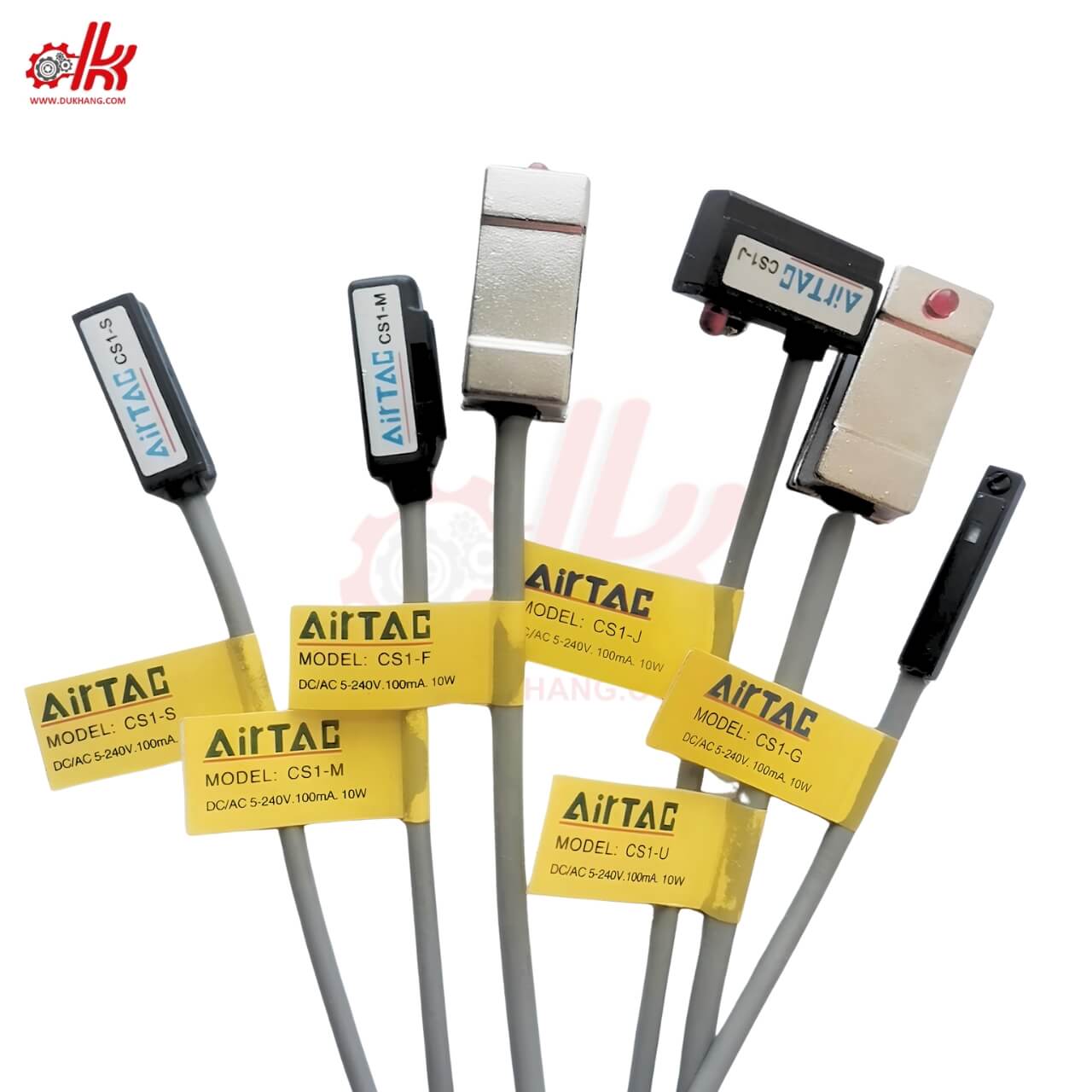

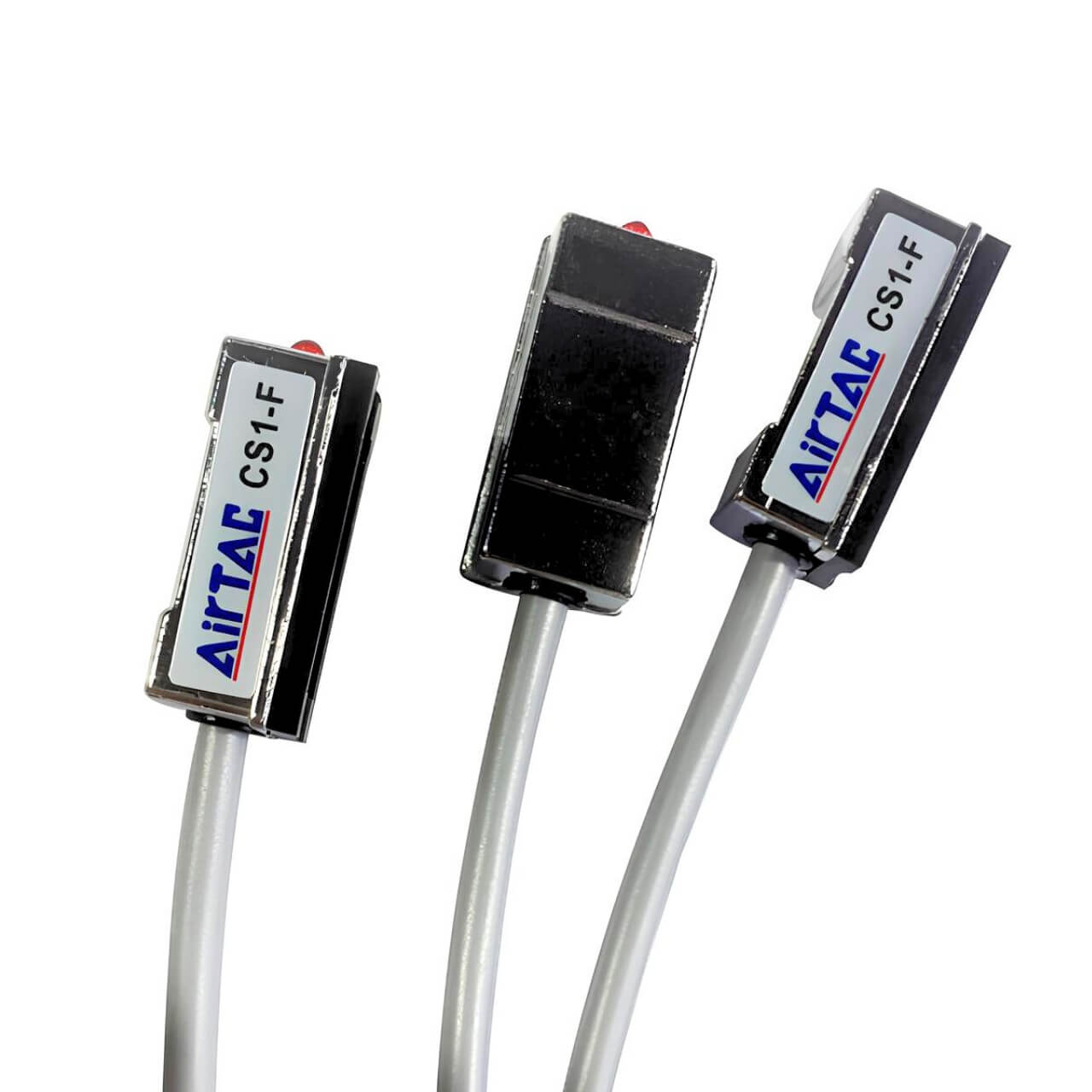

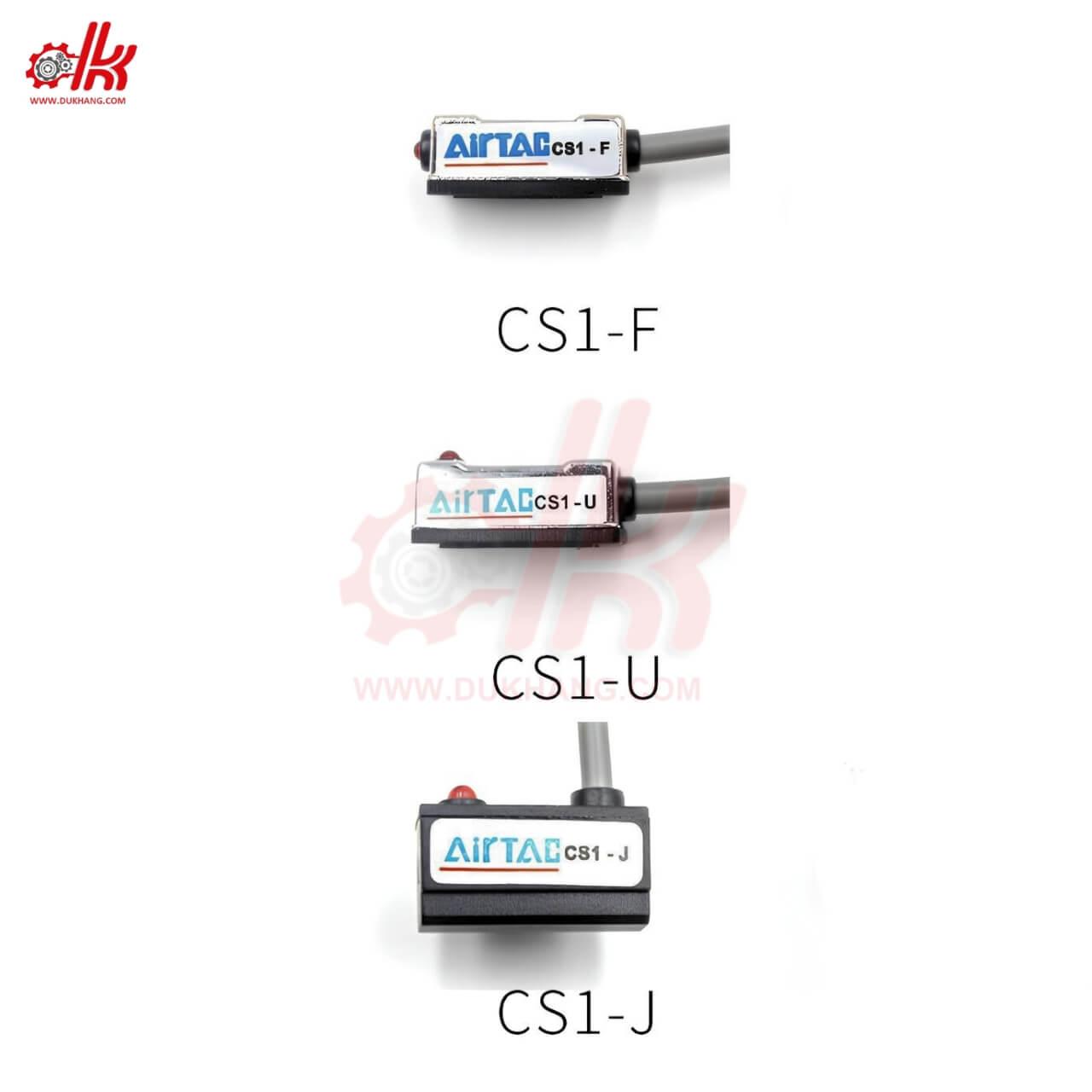

• ✔ Có nhiều model như: CS1-S, CS1-F, CS1-M, CS1-J, CS1-U, CS1-G…
• ✔ Phù hợp nhiều kiểu rãnh (vuông, tròn, trượt ngang, trượt dọc…) trên các dòng xi lanh khí nén khác nhau.

Tóm lại : Với khả năng phát hiện vị trí nhanh – chính xác – bền bỉ, cảm biến từ xi lanh AIRTAC là lựa chọn tối ưu cho các hệ thống khí nén cần giám sát hành trình và điều khiển tự động. Sản phẩm mang lại hiệu quả cao, giảm thiểu lỗi, tiết kiệm chi phí vận hành và dễ dàng tích hợp trong mọi ứng dụng công nghiệp hiện đại.

Cấu Tạo Của Cảm Biến Từ Xi Lanh Sensor Airtac

Cảm biến từ xi lanh AIRTAC là loại cảm biến tiệm cận từ trường (reed switch), được thiết kế chuyên dùng để gắn vào thân xi lanh khí nén nhằm phát hiện vị trí của piston. Cấu tạo cảm biến bao gồm các thành phần chính như sau:

1. Thân Vỏ Cảm Biến (Housing)

• ● Là lớp vỏ bảo vệ bên ngoài, được làm từ nhựa kỹ thuật cao cấp hoặc hợp kim nhôm chống gỉ (tùy model).
• ● Chống bụi, chống nước nhẹ, chịu va đập và rung động – đảm bảo hoạt động bền bỉ trong môi trường công nghiệp.

2. Cảm Biến Từ (Reed Switch)

• ● Là lõi bên trong cảm biến, chứa tiếp điểm dạng lưỡi gà, hoạt động dựa trên hiện tượng nhiễm từ.
• ● Khi piston (có gắn nam châm) đi qua, từ trường sẽ tác động lên reed switch làm đóng hoặc mở mạch điện.
• ● Cho tín hiệu đầu ra dạng ON/OFF gửi về thiết bị điều khiển như PLC, relay…

3. Mạch Xử Lý Và Khuếch Đại Tín Hiệu

• ● Tích hợp trong thân cảm biến, mạch này giúp ổn định tín hiệu, tăng độ chính xác và lọc nhiễu điện.
• ● Một số model có thể dùng được cả DC lẫn AC (5–240V) nhờ mạch điện đa năng bên trong.

4. Đèn LED Báo Trạng Thái

• ● Được gắn trực tiếp trên vỏ cảm biến, đèn LED sáng khi phát hiện từ trường (tức piston đã tới vị trí cài đặt).
• ● Giúp kỹ thuật viên dễ kiểm tra trạng thái hoạt động, thuận tiện khi căn chỉnh hoặc bảo trì.

5. Dây Tín Hiệu (Cable Lead)

• ● Dây tín hiệu thường dài từ 1m – 2m, có lớp bọc cách điện và chống nhiễu tốt.
• ● Bên trong gồm 2 hoặc 3 lõi tùy loại: nguồn (+), mass (–) và tín hiệu (OUT).
• ● Đầu dây có thể tuốt sẵn hoặc gắn jack tùy theo yêu cầu kết nối.

6. Cơ Cấu Gắn Kết (Gài Rãnh / Bắt Vít)

• ● Thiết kế chuẩn để gắn vừa các rãnh trên thân xi lanh như kiểu SC, SU, SDA, TN…
• ● Một số loại dùng ốc gài, một số loại có rãnh trượt cố định bằng lẫy nhựa hoặc thép.

Tóm lại : Cảm biến từ xi lanh AIRTAC có cấu tạo đơn giản nhưng rất hiệu quả, gồm phần thân chống bụi – mạch reed switch – dây dẫn và đèn báo, cho phép phát hiện nhanh vị trí piston trong xi lanh khí nén. Việc hiểu rõ cấu tạo giúp người dùng chọn đúng loại cảm biến phù hợp với ứng dụng và môi trường làm việc, đồng thời dễ dàng bảo trì – thay thế khi cần.

Chức Năng Của Cảm Biến Từ Xi Lanh Sensor Airtac

Cảm biến từ xi lanh AIRTAC là thiết bị cảm ứng dựa trên từ trường, có nhiệm vụ phát hiện vị trí của piston trong xi lanh khí nén. Thiết bị này đóng vai trò quan trọng trong các hệ thống tự động hóa, giúp nâng cao độ chính xác và hiệu quả điều khiển.

1. Phát Hiện Vị Trí Piston Trong Xi Lanh

• ✔ Khi piston (có gắn nam châm bên trong) di chuyển đến vị trí cảm biến, từ trường sẽ kích hoạt công tắc từ (reed switch).
• ✔ Cảm biến gửi tín hiệu ON/OFF về hệ thống điều khiển (PLC, relay, HMI…) để xác định vị trí hành trình.

2. Hỗ Trợ Điều Khiển Tự Động Theo Vị Trí

• ✔ Giúp kích hoạt các thao tác khác theo chu trình như: gắp – ép – đẩy – giữ – phân loại…
• ✔ Đảm bảo thứ tự thao tác chính xác, nhanh chóng và đồng bộ trong dây chuyền sản xuất.

3. Giám Sát Hoạt Động Của Xi Lanh

• ✔ Cho phép kiểm tra xem piston có di chuyển đúng vị trí mong muốn không.
• ✔ Phát hiện lỗi sớm khi piston không đến đúng hành trình hoặc bị kẹt – từ đó báo lỗi hoặc ngắt hệ thống.

4. Tích Hợp Dễ Dàng Với Hệ Thống Điều Khiển

• ✔ Cảm biến từ AIRTAC sử dụng điện áp rộng (DC/AC 5–240V), đầu ra tương thích với hầu hết bộ điều khiển công nghiệp.
• ✔ Đáp ứng nhanh, tín hiệu rõ ràng – phù hợp cả với hệ thống tốc độ cao và môi trường rung động.

5. Tăng Độ Chính Xác Và An Toàn Cho Hệ Thống

• ✔ Nhờ phát hiện hành trình chính xác, cảm biến giúp tránh va chạm, quá hành trình hoặc tác động sai thời điểm.
• ✔ Nâng cao độ an toàn cho máy móc và người vận hành.

Tóm lại : Cảm biến từ xi lanh AIRTAC có chức năng cốt lõi là phát hiện chính xác vị trí piston trong xi lanh để phục vụ điều khiển tự động. Thiết bị này giúp hệ thống khí nén hoạt động đồng bộ, an toàn, chính xác và hiệu quả hơn – đặc biệt trong các dây chuyền sản xuất hiện đại yêu cầu tốc độ và độ lặp cao.

Ứng Dụng Của Cảm Biến Từ Xi Lanh Sensor Airtac

Cảm biến từ xi lanh AIRTAC là thiết bị giám sát hành trình không thể thiếu trong các hệ thống khí nén hiện đại. Với khả năng phát hiện chính xác vị trí piston, cảm biến này được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa và công nghiệp sản xuất:

1. Dây Chuyền Tự Động Hóa Công Nghiệp

• ✔ Giám sát vị trí piston để điều khiển các thao tác lặp lại như ép, gắp, đóng mở cơ cấu, chuyển sản phẩm…
• ✔ Ứng dụng trong máy ép, máy dán nhãn, máy cắt, máy dập tự động.

2. Ngành Đóng Gói – Bao Bì – Thực Phẩm – Dược Phẩm

• ✔ Xác định điểm dừng piston trong các cụm máy chiết rót, đóng gói, cấp nắp, in date…
• ✔ Góp phần tăng độ chính xác và tốc độ đóng gói trong sản xuất hàng tiêu dùng.

3. Ngành Lắp Ráp Linh Kiện – Điện Tử – SMT

• ✔ Tích hợp vào các cụm xi lanh của máy pick & place, robot xếp linh kiện, gắp IC…
• ✔ Đảm bảo chuyển động đúng hành trình, tránh sai sót trong thao tác vi mô.

4. Hệ Thống Phân Loại – Tự Động Phản Hồi

• ✔ Dùng để xác định khi piston chạm điểm, sau đó điều khiển cơ cấu đẩy sản phẩm, phân loại theo kích cỡ, trọng lượng, tình trạng đạt/chưa đạt…
• ✔ Phối hợp với cảm biến quang và PLC để tạo thành hệ thống kiểm tra tự động.

5. Robot Công Nghiệp – Cơ Cấu Dẫn Hướng

• ✔ Cảm biến từ theo dõi chuyển động của xi lanh trong cánh tay robot, trục trượt tuyến tính, cụm xoay kẹp…
• ✔ Góp phần đồng bộ hóa giữa cảm biến và cơ cấu chấp hành (end effector).

6. Hệ Thống Tự Động Trong Tủ Điện – Điều Khiển PLC

• ✔ Giám sát đóng/mở cơ cấu bằng xi lanh trong các tủ điện, bảng điều khiển, cụm cấp khí tự động.
• ✔ Cho phép lập trình điều kiện theo hành trình piston để tạo chuỗi thao tác logic.

Tóm lại : Cảm biến từ xi lanh AIRTAC là thiết bị cảm biến hành trình chuyên dụng, được ứng dụng rộng rãi trong tự động hóa công nghiệp, đặc biệt là các lĩnh vực đòi hỏi độ chính xác, tốc độ và khả năng lập trình cao. Nhờ vào khả năng tích hợp linh hoạt và hoạt động ổn định, cảm biến này góp phần nâng cao năng suất và độ tin cậy cho toàn bộ hệ thống.

Những Lưu Ý Khi Sử Dụng Cảm Biến Từ Xi Lanh Sensor Airtac

Để cảm biến từ xi lanh AIRTAC hoạt động hiệu quả, chính xác và bền bỉ, người dùng cần lưu ý một số yếu tố kỹ thuật quan trọng dưới đây trong quá trình lựa chọn, lắp đặt và vận hành:

1. Chọn Đúng Loại Cảm Biến Cho Rãnh Xi Lanh

• ✔ Mỗi dòng xi lanh (SC, SDA, SU, TN, MAL…) có kiểu rãnh gắn cảm biến khác nhau.
• ✔ Cần chọn đúng model cảm biến (CS1-S, CS1-F, CS1-M…) tương thích với kiểu rãnh để đảm bảo lắp chắc chắn và phát hiện chính xác.

2. Gắn Đúng Vị Trí Phát Hiện Từ Trường

• ✔ Cảm biến phải được lắp đúng vị trí mà nam châm bên trong piston sẽ đi qua.
• ✔ Tránh lắp quá xa hoặc sai lệch hướng – có thể khiến cảm biến không kích hoạt hoặc sai tín hiệu.

3. Tránh Nguồn Từ Trường Mạnh Gần Khu Vực Cảm Biến

• ✔ Không đặt cảm biến gần motor điện, relay từ, nam châm lớn… vì có thể gây nhiễu từ trường.
• ✔ Nếu không thể tránh, cần dùng loại cảm biến có khả năng chống nhiễu cao hoặc tăng khoảng cách bảo vệ.

4. Đảm Bảo Nguồn Cấp Điện Ổn Định

• ✔ Nguồn cấp cho cảm biến phải đúng dải điện áp kỹ thuật (DC/AC 5–240V tùy model).
• ✔ Tránh cấp điện quá áp hoặc sai cực tính gây chập cháy hoặc hỏng cảm biến.

5. Cố Định Dây Dẫn Gọn Gàng – Tránh Gãy Gập

• ✔ Dây tín hiệu cần được cố định bằng ghen, dây rút để tránh rung, đứt ngầm trong quá trình vận hành.
• ✔ Không bẻ gập dây quá gắt tại đầu cảm biến – tránh đứt lõi bên trong.

6. Kiểm Tra Đèn LED Báo Tình Trạng

• ✔ Quan sát LED báo trên cảm biến khi thử vận hành: nếu không sáng khi piston đến gần → cần kiểm tra lại vị trí, hướng lắp hoặc dây tín hiệu.
• ✔ LED sáng tức là cảm biến đã phát hiện đúng – dễ căn chỉnh và kiểm soát hoạt động.

Tóm lại : Việc sử dụng cảm biến từ xi lanh AIRTAC đúng cách sẽ giúp hệ thống khí nén hoạt động chính xác, ổn định và bền lâu. Tuân thủ các lưu ý trên không chỉ đảm bảo an toàn cho thiết bị mà còn giúp tối ưu hóa quá trình vận hành, giảm thiểu lỗi và tiết kiệm chi phí bảo trì trong các hệ thống tự động hóa công nghiệp.
