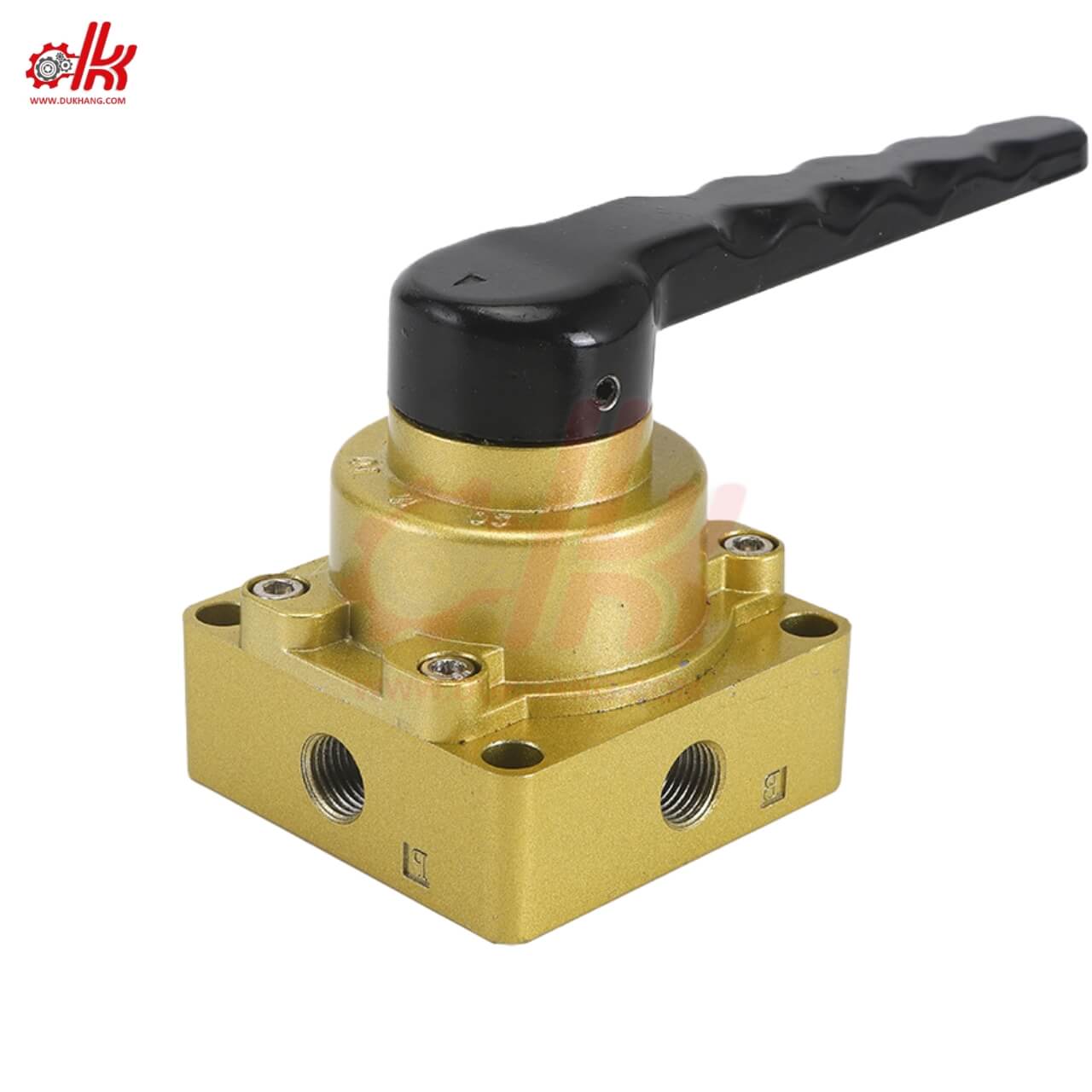

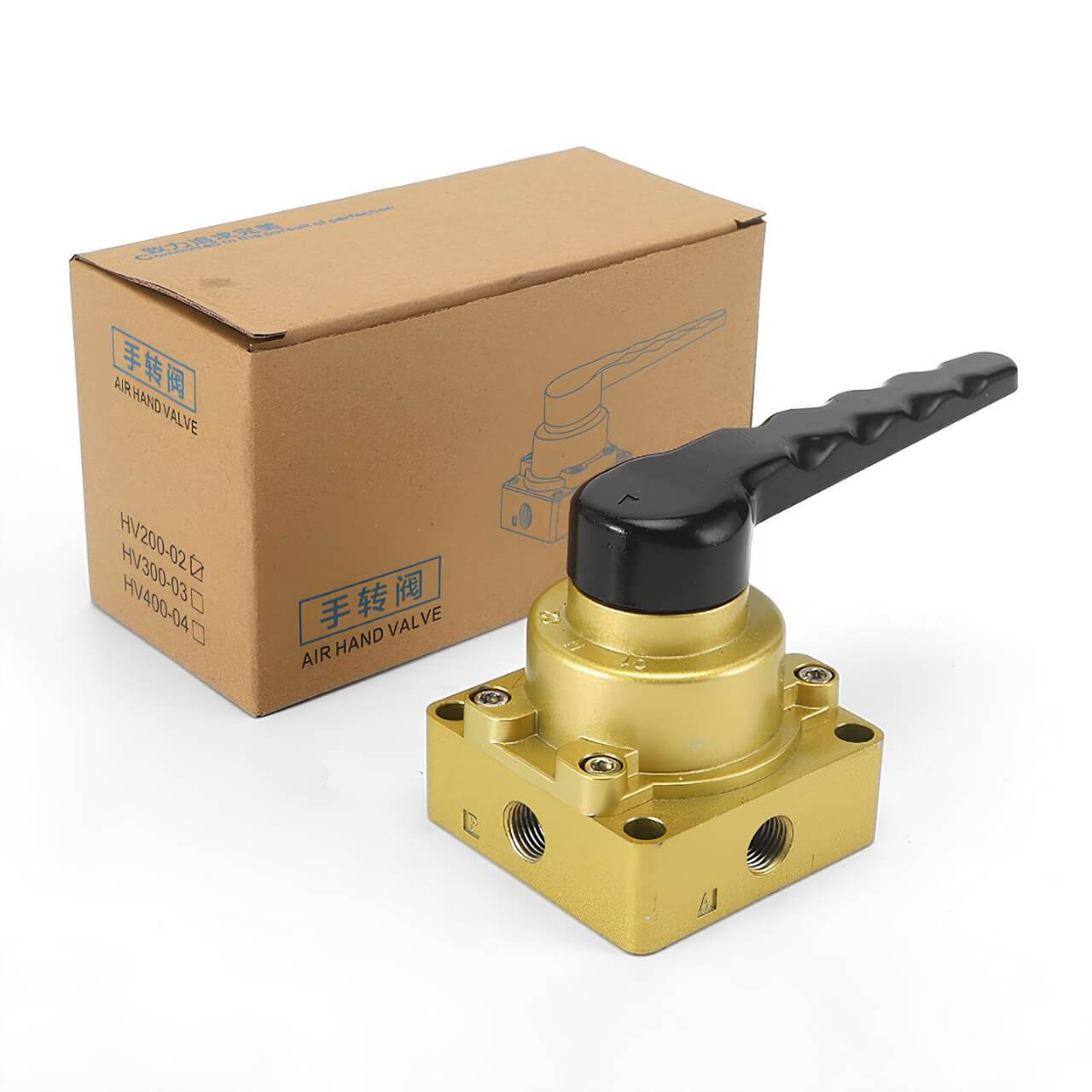

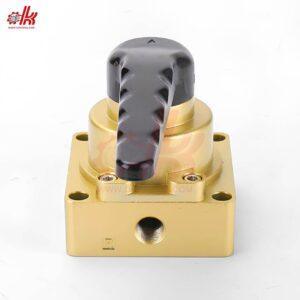

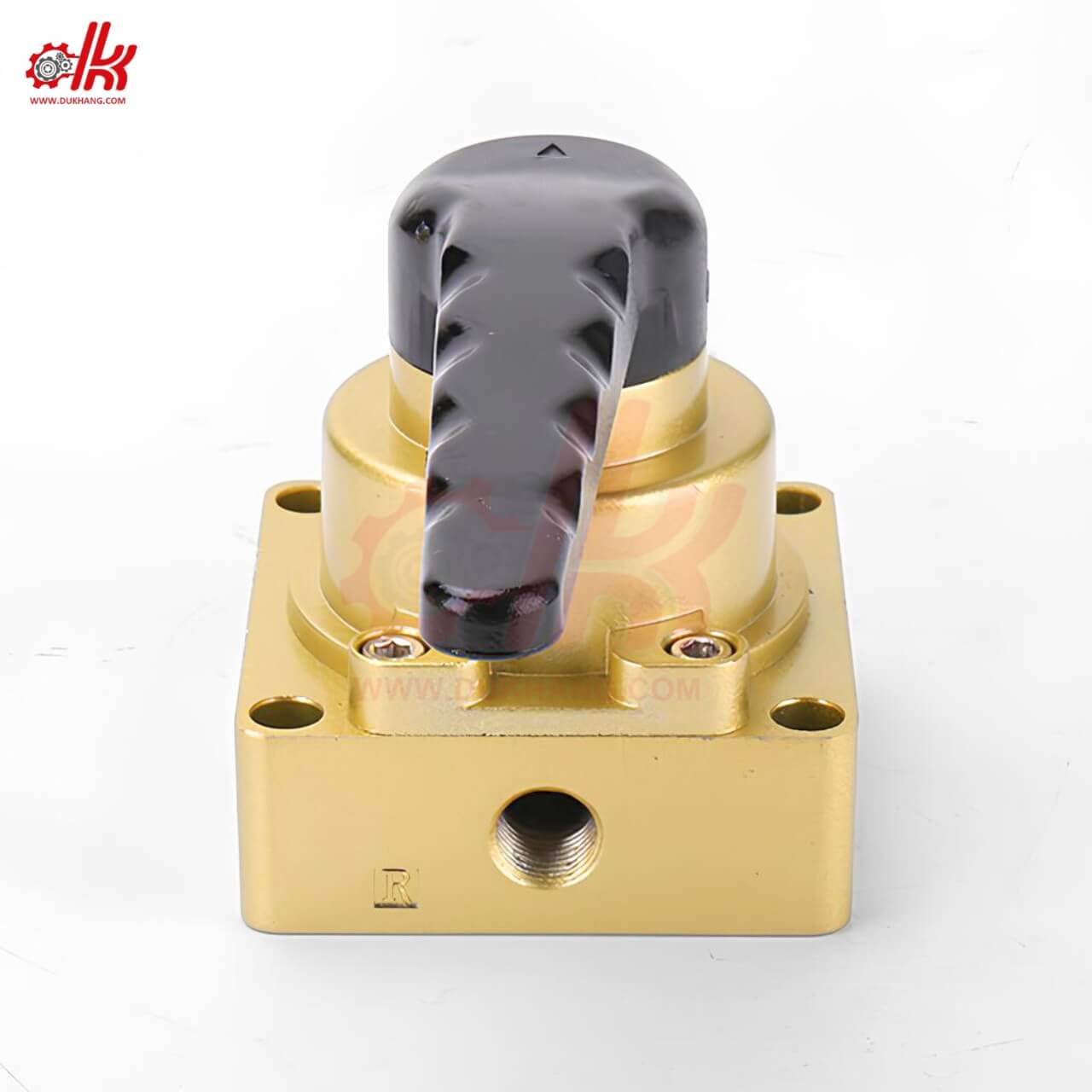

Van Hơi Gạt Tay HV

Giới Thiệu Về Van Hơi Gạt Tay HV

Van hơi gạt tay HV là dòng van điều khiển khí nén bằng tay, thuộc loại van 5/2 (5 cổng, 2 vị trí), chuyên dùng trong các hệ thống khí nén điều khiển xi lanh, thiết bị cơ cấu chấp hành trong dây chuyền sản xuất. Các model phổ biến như HV200, HV300, HV400 có thiết kế chắc chắn, độ kín khí cao, thao tác nhanh và dễ lắp đặt trong nhiều môi trường công nghiệp khác nhau.

Đặc Điểm Nổi Bật Của Van Hơi Gạt Tay HV

• ✅ Van 5/2 điều khiển bằng tay: Cho phép người dùng chuyển đổi trạng thái khí nén bằng thao tác gạt nhẹ, chính xác, không cần nguồn điện.
• ✅ Chất liệu hợp kim nhôm phủ sơn vàng chống oxy hóa: Tăng độ bền và thẩm mỹ, chịu lực và chịu áp cao.
• ✅ Thiết kế tay gạt tiện dụng: Tay cầm dài, có rãnh bám giúp thao tác dễ dàng, không trượt tay khi vận hành liên tục.
• ✅ Lỗ ren tiêu chuẩn quốc tế (PT 1/4”, PT 3/8”…): Dễ dàng kết nối với các thiết bị và đường ống khí trong hệ thống hiện hữu.
• ✅ Cấu trúc nhỏ gọn – dễ lắp đặt: Có thể gắn trực tiếp lên bảng điều khiển hoặc các khối chia khí.

Tóm lại : Van gạt tay khí nén HV là giải pháp điều khiển thủ công hiệu quả, bền bỉ, tiết kiệm chi phí cho các hệ thống khí nén không cần tự động hóa hoàn toàn. Với độ tin cậy cao và dễ sử dụng, đây là dòng van được tin dùng rộng rãi trong nhiều ngành công nghiệp hiện nay.

Thông Số Kỹ Thuật Của Van Hơi Gạt Tay HV

• Tên sản phẩm : Van Hơi Gạt Tay HV
• Kích thước lỗ ren : 1/4″, 3/8″, 1/2″
• Kiểu van : Van 5/2 (5 cổng 2 vị trí)
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 60 độ C
• Chất liệu thân : Hợp kim nhôm
• Sử dụng cho : Khí nén
• Hãng sản xuất :Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Van Hơi Gạt Tay HV

Van hơi gạt tay HV là dòng van điều khiển khí nén bằng tay với nhiều ưu điểm nổi bật về thiết kế, hiệu suất và độ bền. Nhờ vào cấu tạo đơn giản nhưng chắc chắn, van HV mang lại giải pháp điều khiển khí an toàn, linh hoạt và tiết kiệm chi phí trong môi trường công nghiệp.

1. Không Cần Dùng Điện – An Toàn Tuyệt Đối

• ✔ Van HV hoạt động hoàn toàn bằng thao tác cơ học, không phụ thuộc vào điện năng.
• ✔ Rất phù hợp trong môi trường dễ cháy nổ, ẩm ướt hoặc yêu cầu an toàn cao như nhà máy thực phẩm, hóa chất.

2. Thao Tác Nhanh – Dễ Sử Dụng

• ✔ Chỉ cần một động tác gạt nhẹ là có thể chuyển đổi trạng thái van.
• ✔ Tay cầm dài, có rãnh chống trượt giúp thao tác chính xác, không mất sức.
• ✔ Phản hồi tức thì – không độ trễ như van điện từ.

3. Thiết Kế Bền Bỉ – Tuổi Thọ Cao

• ✔ Thân van làm bằng hợp kim nhôm sơn tĩnh điện màu vàng – vừa chắc chắn, vừa chống oxy hóa tốt.
• ✔ Gioăng làm kín cao cấp chống mài mòn, chịu áp suất cao mà không rò rỉ.
• ✔ Lò xo đàn hồi tốt, đảm bảo độ bền sau hàng nghìn chu kỳ thao tác.

4. Dễ Lắp Đặt – Tương Thích Cao

• ✔ Các cổng khí tiêu chuẩn (PT 1/4”, PT 3/8”, PT 1/2”) dễ kết nối với đường ống sẵn có.
• ✔ Kích thước gọn nhẹ, phù hợp lắp đặt tại các cụm điều khiển trung tâm hoặc bảng thao tác.

5. Tiết Kiệm Chi Phí Vận Hành

• ✔ So với van điện từ, van HV không tiêu tốn điện năng – giảm chi phí vận hành lâu dài.
• ✔ Ít hư hỏng, dễ bảo trì nên giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

Tóm lại : Với khả năng vận hành an toàn, cấu tạo bền bỉ, thao tác đơn giản và chi phí thấp, van hơi gạt tay HV là lựa chọn lý tưởng cho các hệ thống khí nén yêu cầu điều khiển bằng tay trong môi trường công nghiệp. Đây là giải pháp tin cậy cho cả hệ thống cố định lẫn các trạm thao tác linh hoạt.

Cấu Tạo Của Van Hơi Gạt Tay HV

Van hơi gạt tay HV là thiết bị điều khiển khí nén bằng tay có thiết kế nhỏ gọn nhưng chắc chắn, cấu tạo gồm nhiều chi tiết được gia công chính xác nhằm đảm bảo độ kín khí, độ bền cơ học và khả năng vận hành ổn định. Dưới đây là các bộ phận chính cấu thành nên van:

1. Thân Van (Valve Body)

• ✔ Được đúc từ hợp kim nhôm cao cấp, bề mặt phủ sơn vàng chống oxy hóa.
• ✔ Cứng cáp, chịu lực tốt, chống ăn mòn trong môi trường ẩm hoặc có bụi dầu.
• ✔ Bên trong thân có các buồng khí và khe dẫn hướng con trượt.

2. Tay Gạt (Manual Handle)

• ✔ Là bộ phận điều khiển chính của van, được làm bằng nhựa kỹ thuật hoặc nhôm bọc nhựa.
• ✔ Tay cầm thiết kế dài, có gân chống trượt, giúp người vận hành dễ thao tác và chính xác trong mọi môi trường.
• ✔ Kết nối chắc chắn với trục điều khiển, truyền lực trực tiếp xuống lõi van.

3. Trục Truyền Động (Spindle / Shaft)

• ✔ Kết nối giữa tay gạt và cụm xoay trong thân van.
• ✔ Truyền lực quay từ thao tác tay gạt xuống con trượt bên trong.
• ✔ Làm bằng thép hoặc hợp kim có độ cứng cao, chống mài mòn.

4. Con Trượt (Spool)

• ✔ Là lõi di chuyển trong thân van, đảm nhiệm việc điều phối dòng khí giữa các cổng.
• ✔ Được thiết kế theo nguyên lý van 5/2, có thể chuyển dòng khí nén sang hai trạng thái hoạt động.
• ✔ Gia công chính xác, kết hợp với gioăng làm kín để đảm bảo độ kín khí tuyệt đối.

5. Gioăng Làm Kín (Seals / O-rings)

• ✔ Được bố trí quanh trục và con trượt để ngăn rò rỉ khí nén.
• ✔ Làm từ cao su NBR, PU hoặc Viton, chịu mài mòn và nhiệt độ cao.
• ✔ Đảm bảo độ kín khí ổn định trong suốt quá trình vận hành.

6. Cổng Kết Nối Khí (Ports)

• ✔ Bao gồm:
• ✔ Cổng cấp khí (P), cổng ra làm việc (A, B), cổng xả khí (R, S).
• ✔ Tùy theo model sẽ có các cỡ ren tiêu chuẩn: PT 1/4”, PT 3/8”, PT 1/2”.
• ✔ Gia công ren chính xác, tương thích với các đầu nối khí thông dụng.

Tóm lại : Cấu tạo của van hơi gạt tay HV đơn giản nhưng hiệu quả, đảm bảo khả năng điều khiển chính xác, độ bền cao và dễ bảo trì. Với vật liệu chất lượng, khả năng chống rò rỉ tốt và thao tác linh hoạt, dòng van HV là lựa chọn lý tưởng cho các hệ thống khí nén điều khiển thủ công trong công nghiệp hiện đại.

Chức Năng Của Van Hơi Gạt Tay HV

Van hơi gạt tay HV là thiết bị điều khiển dòng khí nén bằng tay, thuộc loại van 5/2 (5 cổng – 2 vị trí), chuyên dùng trong hệ thống khí nén để điều khiển chuyển động của xi lanh hoặc các cơ cấu chấp hành khác. Với thiết kế đơn giản, thao tác nhanh và độ bền cao, van HV mang lại nhiều chức năng quan trọng trong các ứng dụng công nghiệp.

1. Điều Khiển Hướng Chuyển Động Của Xi Lanh Khí Nén

• ✔ Van HV có khả năng chuyển hướng luồng khí cấp vào hai đầu xi lanh tác động kép.
• ✔ Cho phép điều khiển xi lanh chuyển động tiến – lùi thông qua thao tác gạt tay nhanh chóng.
• ✔ Được ứng dụng phổ biến trong các trạm thao tác bán tự động hoặc cơ cấu kẹp, đẩy, gắp.

2. Ngắt – Mở Nguồn Khí Cho Hệ Thống

• ✔ Van đóng vai trò như một công tắc khí nén bằng tay.
• ✔ Cho phép bật/tắt luồng khí khi cần bảo trì, thay thế thiết bị hoặc tạm dừng hệ thống mà không làm xả toàn bộ khí.

3. Chuyển Hướng Dòng Khí Cho Các Ứng Dụng Thủ Công

• ✔ Cho phép người vận hành thay đổi trạng thái luồng khí theo ý muốn, phù hợp cho các hệ thống không có điều khiển tự động.
• ✔ Được sử dụng nhiều trong mô hình đào tạo khí nén, bàn test kỹ thuật hoặc các cụm điều khiển đơn giản.

4. Tăng Độ Linh Hoạt Cho Hệ Thống Khí Nén

• ✔ Dễ dàng tích hợp vào các cụm chia khí, bảng điều khiển hoặc hệ thống phụ trợ để điều khiển thiết bị một cách linh hoạt.
• ✔ Giúp vận hành chính xác theo nhu cầu thực tế mà không phụ thuộc PLC hay van điện từ.

5. Thay Thế Tạm Thời Van Tự Động Khi Sự Cố

• ✔ Trong nhiều trường hợp, van HV có thể được sử dụng như một giải pháp tạm thời để duy trì hoạt động khi van điện từ gặp sự cố hoặc mất nguồn.
• ✔ Giảm thiểu thời gian dừng máy, tránh ảnh hưởng đến dây chuyền sản xuất.

Tóm lại : Van hơi gạt tay HV là thiết bị điều khiển cơ học có nhiều chức năng thiết thực trong hệ thống khí nén công nghiệp. Với khả năng điều khiển hướng khí, ngắt mở dòng khí và tạo chuyển động cho xi lanh, van HV không chỉ linh hoạt, bền bỉ mà còn giúp tăng tính an toàn và tiết kiệm chi phí cho hệ thống điều khiển thủ công.

Ứng Dụng Của Van Hơi Gạt Tay HV

Van hơi gạt tay HV là thiết bị điều khiển khí nén bằng tay, hoạt động theo nguyên lý van 5/2, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ thao tác đơn giản, độ bền cao và không cần sử dụng điện. Với thiết kế linh hoạt và khả năng điều khiển chính xác dòng khí, van HV phù hợp với cả hệ thống cố định lẫn mô-đun thao tác di động.

1. Điều Khiển Xi Lanh Trong Hệ Thống Bán Tự Động

• ✔ Van HV thường được sử dụng để điều hướng khí nén cấp cho xi lanh tác động kép, giúp tạo chuyển động tiến – lùi cho tay gắp, kẹp sản phẩm, thanh trượt…
• ✔ Ứng dụng phổ biến trong các trạm thao tác thủ công, máy ép, máy đóng gói bán tự động.

2. Ứng Dụng Trong Ngành Đóng Gói – Bao Bì

• ✔ Điều khiển cơ cấu đẩy hộp, gạt sản phẩm ra băng tải, cố định khay hoặc nắp sản phẩm.
• ✔ Tích hợp vào cụm ép màng, đóng túi hoặc phân loại sản phẩm hoàn thiện.

3. Sử Dụng Trong Các Mô Hình Đào Tạo Kỹ Thuật Khí Nén

• ✔ Van gạt tay HV là thiết bị lý tưởng cho các mô hình thực hành tại trường nghề, trung tâm đào tạo.
• ✔ Giúp học viên dễ thao tác, quan sát rõ quá trình điều khiển khí nén và rèn luyện kỹ năng sử dụng hệ thống thủ công.

4. Điều Khiển Khí Nén Trong Môi Trường Không Sử Dụng Điện

• ✔ Rất phù hợp với các khu vực có yêu cầu chống cháy nổ, môi trường ẩm ướt hoặc không ổn định nguồn điện như: nhà máy thực phẩm, dược phẩm, hóa chất.
• ✔ Giúp vận hành an toàn mà không cần đầu tư vào hệ thống điều khiển điện tử phức tạp.

5. Lắp Đặt Tại Bảng Điều Khiển Hoặc Cụm Chia Khí

• ✔ Van HV dễ lắp đặt lên các bảng điều khiển trung tâm hoặc cụm chia khí, hỗ trợ vận hành nhanh các cụm cơ cấu.
• ✔ Được dùng như van khóa – mở khí, ngắt nhanh luồng khí chính khi cần bảo trì hoặc điều chỉnh hệ thống.

Tóm lại : Với khả năng điều khiển khí nén chính xác, không phụ thuộc điện năng và dễ thao tác, van hơi gạt tay HV là lựa chọn tối ưu cho các hệ thống khí nén cần vận hành thủ công. Van không chỉ phù hợp với sản xuất công nghiệp mà còn lý tưởng cho các mô hình đào tạo, thử nghiệm kỹ thuật và ứng dụng trong môi trường đặc thù yêu cầu độ an toàn cao.

Những Lưu Ý Khi Sử Dụng Van Hơi Gạt Tay HV

Để đảm bảo van hơi gạt tay HV vận hành ổn định, bền bỉ và an toàn trong suốt quá trình sử dụng, người vận hành cần tuân thủ một số nguyên tắc kỹ thuật và bảo trì dưới đây:

1. Lắp Đặt Đúng Hướng Và Ký Hiệu Cổng Khí

• ● Cần xác định chính xác các cổng khí theo đúng ký hiệu: P (cổng cấp khí), A/B (cổng ra làm việc), R/S (cổng xả khí).
• ● Lắp sai chiều có thể khiến van không hoạt động hoặc gây rò rỉ khí.

2. Sử Dụng Trong Giới Hạn Áp Suất Cho Phép

• ● Áp suất hoạt động tối ưu của van HV là từ 0.15 – 0.8 MPa.
• ● Tránh sử dụng vượt quá áp lực tối đa để bảo vệ gioăng làm kín và lõi trượt bên trong.

3. Chỉ Dùng Với Khí Nén Sạch, Khô

• ● Van HV hoạt động hiệu quả nhất khi khí nén đã được lọc bụi, tách ẩm và không chứa dầu.
• ● Nên kết hợp bộ lọc khí FRL để kéo dài tuổi thọ van và ngăn cặn bẩn làm kẹt tay gạt.

4. Không Gạt Tay Liên Tục Ở Tần Suất Cao

• ● Tránh thao tác liên tục trong thời gian dài để bảo vệ cơ cấu lò xo và con trượt bên trong van.
• ● Mỗi thao tác gạt nên dứt khoát, đúng lực, tránh gạt quá mạnh gây gãy tay cầm hoặc lệch trục.

5. Kiểm Tra Và Bảo Dưỡng Định Kỳ

• ● Sau thời gian sử dụng, cần kiểm tra tình trạng của: gioăng làm kín (có bị chai, nứt không), tay gạt (có bị cứng, lỏng lẻo không), khả năng hồi của lò xo.
• ● Thực hiện bôi trơn nhẹ nếu thấy van hoạt động không trơn tru.

6. Không Lắp Van Ở Nơi Ẩm Ướt, Môi Trường Ăn Mòn Cao

• ● Mặc dù thân van bằng hợp kim nhôm đã sơn chống gỉ, nhưng cần tránh nước đọng, hơi muối hoặc hóa chất trực tiếp để đảm bảo tuổi thọ lâu dài.

Tóm lại : Việc tuân thủ đúng các lưu ý khi sử dụng sẽ giúp van hơi gạt tay HV duy trì độ kín khí, thao tác nhẹ nhàng và giảm thiểu hư hỏng trong quá trình vận hành. Đây là yếu tố quan trọng để đảm bảo hiệu quả cho toàn bộ hệ thống khí nén và tiết kiệm chi phí bảo trì trong dài hạn.
