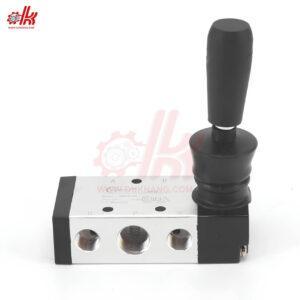

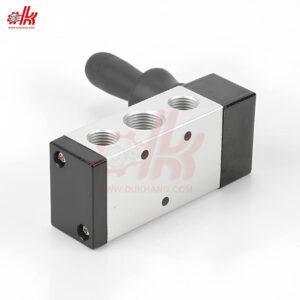

Van Gạt Tay Khí Nén 4H

Giới Thiệu Về Van Gạt Tay Khí Nén 4H

Van gạt tay khí nén 4H là dòng van điều khiển bằng tay phổ biến trong hệ thống khí nén công nghiệp. Với thiết kế gọn nhẹ, thao tác linh hoạt và độ bền cao, dòng van 4H thích hợp dùng để điều hướng dòng khí cho các thiết bị như xi lanh, bộ truyền động, tay gắp… Các model thông dụng như 4H210-08, 4H310-10 mang lại hiệu quả vận hành ổn định, dễ lắp đặt và bảo trì.

Đặc Điểm Nổi Bật Của Van Gạt Tay Khí Nén 4H

• ✅ Cấu tạo nhỏ gọn, dễ lắp đặt: Thiết kế dạng hộp chữ nhật, tay gạt cứng cáp, dễ thao tác ngay cả trong không gian hẹp.
• ✅ Vật liệu chất lượng cao: Phần thân van được làm từ hợp kim nhôm chống ăn mòn, phần tay gạt bằng nhựa kỹ thuật hoặc thép phủ nhựa, đảm bảo tuổi thọ cao.
• ✅ Van hoạt động ổn định, độ kín khí tốt: Sử dụng gioăng cao su chịu mài mòn, giúp ngăn rò rỉ khí, vận hành êm ái và chính xác.
• ✅ Nhiều lựa chọn cổng ren khí: Hỗ trợ các kiểu ren PT 1/4”, PT 3/8” cho phép kết nối dễ dàng với đường ống khí.
• ✅ Điều khiển linh hoạt bằng tay: Không cần nguồn điện, dễ sử dụng trong các hệ thống khí nén đơn giản hoặc ở những nơi yêu cầu an toàn cao.

Tóm lại : Van gạt tay khí nén 4H là giải pháp tối ưu cho việc điều khiển luồng khí trong hệ thống khí nén công nghiệp. Với thiết kế chắc chắn, dễ vận hành và không phụ thuộc nguồn điện, van 4H mang lại hiệu quả vận hành linh hoạt, bền bỉ, chi phí đầu tư hợp lý – xứng đáng là sự lựa chọn hàng đầu cho mọi hệ thống tự động hóa.

Thông Số Kỹ Thuật Của Van Gạt Tay Khí Nén 4H

• Tên sản phẩm : Van Gạt Tay Khí Nén 4H
• Kích thước lỗ ren : 1/4″, 3/8″
• Kiểu van : Van 5/2 (5 cổng 2 vị trí)
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 60 độ C
• Chất liệu thân : Hợp kim nhôm
• Sử dụng cho : Khí nén
• Hãng sản xuất : Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Van Gạt Tay Khí Nén 4H

Van gạt tay khí nén 4H là thiết bị điều khiển bằng cơ học, được ưa chuộng trong các hệ thống khí nén nhờ tính linh hoạt, độ bền và khả năng vận hành đơn giản. Dưới đây là những ưu điểm nổi bật khiến van 4H trở thành lựa chọn phổ biến trong công nghiệp:

1. Không Cần Nguồn Điện – An Toàn Cao

• ✔ Van gạt tay hoạt động hoàn toàn bằng thao tác cơ học, không phụ thuộc vào nguồn điện.
• ✔ Phù hợp sử dụng trong các môi trường dễ cháy nổ hoặc yêu cầu an toàn tuyệt đối như nhà máy hóa chất, thực phẩm, dược phẩm.

2. Thao Tác Đơn Giản – Dễ Điều Khiển

• ✔ Chỉ cần gạt tay là có thể chuyển trạng thái van, điều hướng luồng khí tức thì.
• ✔ Phù hợp với các hệ thống khí nén bán tự động hoặc các thao tác thủ công cần phản ứng nhanh.

3. Kết Cấu Chắc Chắn – Vận Hành Ổn Định

• ✔ Thân van làm từ hợp kim nhôm bền bỉ, chống gỉ sét và ăn mòn.
• ✔ Tay gạt được thiết kế chắc chắn, chịu lực tốt, giúp vận hành ổn định trong thời gian dài.

4. Độ Kín Khí Cao – Hạn Chế Rò Rỉ

• ✔ Van sử dụng các gioăng cao su chất lượng cao, đảm bảo độ kín khí tuyệt đối trong quá trình vận hành.
• ✔ Giúp tiết kiệm năng lượng, nâng cao hiệu suất hệ thống.

5. Dễ Lắp Đặt và Bảo Trì

• ✔ Kích thước nhỏ gọn, ren tiêu chuẩn PT 1/4”, PT 3/8”… dễ dàng tích hợp vào nhiều hệ thống khí nén khác nhau.
• ✔ Kết cấu đơn giản giúp việc tháo lắp, bảo trì nhanh chóng, không yêu cầu kỹ thuật phức tạp.

6. Chi Phí Đầu Tư Thấp – Tuổi Thọ Cao

• ✔ Giá thành cạnh tranh so với các loại van điện từ.
• ✔ Với điều kiện sử dụng và bảo dưỡng đúng cách, van có thể hoạt động bền bỉ trong nhiều năm.

Tóm lại : Van gạt tay khí nén 4H là lựa chọn tối ưu cho các hệ thống khí nén yêu cầu thao tác linh hoạt, độ an toàn cao và hiệu suất ổn định. Đây là dòng sản phẩm vừa hiệu quả về mặt kỹ thuật, vừa kinh tế trong vận hành và bảo trì.

Cấu Tạo Của Van Gạt Tay Khí Nén 4H

Van gạt tay khí nén 4H là thiết bị cơ khí gồm nhiều chi tiết được thiết kế chính xác, nhằm đảm bảo khả năng điều khiển dòng khí nén nhanh chóng, ổn định và an toàn. Dưới đây là các bộ phận chính cấu thành nên van 4H:

1. Thân Van (Valve Body)

• ● Được đúc từ hợp kim nhôm hoặc gang nhôm, có khả năng chống oxy hóa và chịu áp suất tốt.
• ● Bề mặt được xử lý anod hóa hoặc sơn tĩnh điện để tăng độ bền và tính thẩm mỹ.
• ● Bên trong là các khoang dẫn khí và khe dẫn hướng con trượt.

2. Tay Gạt (Manual Lever)

• ● Là bộ phận thao tác chính, cho phép người dùng điều khiển đóng/mở hoặc chuyển hướng dòng khí.
• ● Làm bằng nhựa kỹ thuật, thép phủ nhựa hoặc hợp kim chắc chắn, chịu lực tốt.
• ● Có lò xo hồi để đưa tay gạt về vị trí trung lập (ở model 3 vị trí).

3. Con Trượt (Spool)

• ● Là lõi di chuyển bên trong thân van, có các rãnh điều hướng khí nén khi di chuyển.
• ● Được chế tạo từ thép không gỉ hoặc hợp kim chống mài mòn, hoạt động ổn định trong môi trường áp suất cao.
• ● Kết nối trực tiếp với tay gạt để chuyển động theo khi thao tác.

4. Gioăng Làm Kín (Seals/O-Rings)

• ● Được bố trí tại các vị trí tiếp xúc của con trượt và thân van, giúp ngăn rò rỉ khí.
• ● Làm từ cao su NBR hoặc Viton chịu dầu, chịu mài mòn và chịu nhiệt.
• ● Đảm bảo độ kín khí và tuổi thọ hoạt động lâu dài.

5. Cổng Khí (Ports)

• ● Gồm các cổng cấp khí (IN), xả khí (EXH), và cổng làm việc (OUT).
• ● Bố trí theo tiêu chuẩn 5/2 hoặc 5/3, ren PT 1/4″, PT 3/8”… tùy model.
• ● Được gia công chính xác để dễ dàng kết nối với đường ống khí nén.

6. Lò Xo Hồi (Return Spring) – Tùy Model

• ● Trang bị trong các model van 5/3, giúp đưa tay gạt và con trượt về vị trí trung tâm sau khi thao tác.
• ● Lò xo làm bằng thép carbon đàn hồi cao, không bị biến dạng sau nhiều chu kỳ sử dụng.
• ● Góp phần tăng tính chính xác và an toàn khi sử dụng van.

Tóm lại : Cấu tạo của van gạt tay khí nén 4H đơn giản nhưng hiệu quả, đảm bảo hoạt động linh hoạt, kín khí, dễ bảo trì và vận hành bền bỉ trong môi trường công nghiệp. Nhờ thiết kế thông minh và vật liệu chất lượng cao, van 4H là lựa chọn đáng tin cậy cho mọi hệ thống khí nén thủ công.

Chức Năng Của Van Gạt Tay Khí Nén 4H

Van gạt tay khí nén 4H đóng vai trò là thiết bị điều khiển dòng khí trong hệ thống khí nén công nghiệp. Với thao tác thủ công đơn giản, van cho phép điều hướng luồng khí một cách chính xác và linh hoạt, từ đó kiểm soát hoạt động của các thiết bị chấp hành như xi lanh, tay gắp, bộ truyền động… Dưới đây là các chức năng chính của van:

1. Điều Khiển Hướng Chuyển Động Của Xi Lanh Khí Nén

• ✔ Van 4H có cấu tạo 5 cổng 2 vị trí (hoặc 5 cổng 3 vị trí), cho phép chuyển đổi dòng khí nén vào/ra xi lanh để điều khiển chuyển động tiến – lùi.
• ✔ Phù hợp sử dụng cho các loại xi lanh tác động kép trong dây chuyền bán tự động hoặc thao tác thủ công.

2. Ngắt – Mở Nguồn Khí Trong Hệ Thống

• ✔ Có thể dùng van gạt tay như một công tắc khí nén, đóng/mở luồng khí chính vào hệ thống khi cần thao tác hoặc bảo trì.
• ✔ Giúp đảm bảo an toàn và tiết kiệm năng lượng trong quá trình vận hành.

3. Chuyển Hướng Dòng Khí Cho Các Ứng Dụng Tự Động

• ✔ Van cho phép chuyển dòng khí từ một nguồn cấp đến các thiết bị khác nhau theo yêu cầu thao tác.
• ✔ Ứng dụng trong các mô hình khí nén, bàn thử nghiệm, hệ thống phân loại sản phẩm.

4. Tạo Tác Vụ Cơ Học Bằng Tay Trong Môi Trường Không Dùng Điện

• ✔ Là giải pháp điều khiển lý tưởng ở những khu vực không có nguồn điện hoặc cần hạn chế sử dụng điện vì lý do an toàn (chống cháy nổ, môi trường ẩm ướt…).
• ✔ Được ứng dụng nhiều trong nhà máy thực phẩm, hóa chất, dệt may, đóng gói…

5. Tạm Dừng Hoặc Khóa Chuyển Động Theo Ý Muốn

• ✔ Đối với loại van 5/3, người vận hành có thể đưa van về trạng thái trung lập để ngắt dòng khí cả hai đầu xi lanh – giúp giữ xi lanh đứng yên tại chỗ.
• ✔ Hữu ích trong các thao tác cần dừng tạm thời mà không mất vị trí.

Tóm lại : Van gạt tay khí nén 4H không chỉ là thiết bị chuyển hướng khí đơn thuần, mà còn đóng vai trò như một bộ điều khiển thủ công đa chức năng trong hệ thống khí nén. Nhờ thiết kế đơn giản, dễ thao tác và tính linh hoạt cao, van 4H là giải pháp hiệu quả cho nhiều ứng dụng tự động hóa công nghiệp và bán tự động.

Ứng Dụng Của Van Gạt Tay Khí Nén 4H

Với thiết kế đơn giản, dễ vận hành và không cần nguồn điện, van gạt tay khí nén 4H là giải pháp điều khiển thủ công lý tưởng trong nhiều hệ thống khí nén công nghiệp. Van được ứng dụng rộng rãi trong các ngành sản xuất nhờ độ bền cao, thao tác nhanh và độ an toàn vượt trội.

1. Điều Khiển Xi Lanh Trong Dây Chuyền Sản Xuất

• ✔ Van 4H thường được sử dụng để điều hướng khí cấp cho các xi lanh tác động kép.
• ✔ Thao tác tiến – lùi của xi lanh có thể được điều khiển trực tiếp bằng tay, thích hợp cho các hệ thống bán tự động hoặc khu vực thử nghiệm.

2. Ứng Dụng Trong Các Hệ Thống Thao Tác Bán Tự Động

• ✔ Dùng trong các trạm thao tác lắp ráp, kiểm tra, gắp linh kiện, ép – đóng sản phẩm.
• ✔ Cho phép người vận hành chủ động điều khiển thiết bị mà không cần hệ thống điều khiển điện tử.

3. Sử Dụng Trong Mô Hình Đào Tạo – Hệ Thống Khí Nén Thực Hành

• ✔ Van gạt tay là thiết bị không thể thiếu trong các mô hình giáo dục – huấn luyện kỹ thuật khí nén.
• ✔ Giúp học viên dễ dàng quan sát quá trình hoạt động của dòng khí và thiết bị.

4. Ứng Dụng Trong Ngành Đóng Gói – Bao Bì

• ✔ Điều khiển tay gạt ép hộp, gạt sản phẩm ra băng tải, đóng túi, cố định khay chứa sản phẩm.
• ✔ Đảm bảo độ chính xác trong thao tác mà không phụ thuộc vào điện năng.

5. Ngành Dệt May, Thực Phẩm – Hóa Chất

• ✔ Sử dụng van gạt tay để điều khiển đóng/mở khí ở các cụm máy cắt vải, kẹp bao bì, gắp sản phẩm…
• ✔ Đặc biệt phù hợp trong môi trường yêu cầu không sử dụng điện hoặc dễ cháy nổ.

6. Điều Khiển Thử Nghiệm – Kiểm Tra Chức Năng Thiết Bị

• ✔ Van 4H được dùng trong các bàn test hoặc thiết bị kiểm tra kỹ thuật bằng khí nén.
• ✔ Cho phép thao tác đóng – mở khí chính xác, linh hoạt trong quá trình kiểm tra.

Tóm lại : Van gạt tay khí nén 4H là thiết bị điều khiển đa năng, được ứng dụng hiệu quả trong nhiều lĩnh vực công nghiệp như cơ khí, tự động hóa, đóng gói, giáo dục và thực phẩm. Với khả năng vận hành linh hoạt, chi phí thấp và độ an toàn cao, dòng van này phù hợp với cả hệ thống đơn giản lẫn môi trường yêu cầu nghiêm ngặt về an toàn và tiết kiệm năng lượng.

Những Lưu Ý Khi Sử Dụng Van Gạt Tay Khí Nén 4H

Để đảm bảo van gạt tay khí nén 4H hoạt động ổn định, an toàn và đạt tuổi thọ cao trong môi trường công nghiệp, người sử dụng cần chú ý đến một số yếu tố kỹ thuật và thao tác vận hành dưới đây.

1. Lắp Đặt Đúng Hướng Và Kết Nối Cổng Khí Chính Xác

• ● Xác định đúng các cổng: cổng cấp khí (IN), cổng làm việc (OUT), cổng xả khí (EXH).
• ● Không lắp ngược chiều luồng khí vì sẽ ảnh hưởng đến chức năng hoạt động và dễ gây rò rỉ.

2. Sử Dụng Áp Suất Khí Trong Giới Hạn Cho Phép

• ● Van 4H thường hoạt động ổn định trong khoảng áp suất từ 0.15 đến 0.8 MPa.
• ● Không nên sử dụng áp suất vượt quá mức giới hạn để tránh làm hỏng gioăng, rò rỉ hoặc nổ van.

3. Chỉ Dùng Với Khí Nén Sạch, Khô

• ● Đảm bảo nguồn khí đầu vào đã được lọc bụi, nước và dầu bằng bộ lọc FRL.
• ● Khí bẩn dễ làm mòn gioăng và ảnh hưởng đến độ kín khí, làm giảm tuổi thọ của van.

4. Không Gạt Tay Quá Mạnh Hoặc Liên Tục Với Tần Suất Cao

• ● Tránh gạt van liên tục trong thời gian ngắn gây nóng hoặc mòn con trượt bên trong.
• ● Nên thao tác dứt khoát, đúng vị trí để đảm bảo chuyển động ổn định, không kẹt.

5. Kiểm Tra Định Kỳ Gioăng Và Lò Xo Bên Trong

• ● Sau một thời gian sử dụng, gioăng làm kín có thể bị mài mòn dẫn đến rò rỉ khí.
• ● Cần bảo trì định kỳ, thay thế gioăng và bôi trơn nhẹ cho con trượt nếu cần.

6. Tránh Tác Động Cơ Học Mạnh Vào Tay Gạt

• ● Không dùng búa hoặc vật cứng tác động vào tay gạt khi bị kẹt – dễ làm gãy trục hoặc hỏng thân van.
• ● Trong trường hợp tay gạt cứng, nên kiểm tra bên trong xem có dị vật hoặc gioăng bị kẹt.

Tóm lại : Việc sử dụng đúng cách và bảo trì định kỳ sẽ giúp van gạt tay khí nén 4H hoạt động ổn định, tăng tuổi thọ và giảm thiểu sự cố trong hệ thống khí nén. Đây là yếu tố quan trọng giúp doanh nghiệp tiết kiệm chi phí vận hành và đảm bảo hiệu suất làm việc của toàn bộ dây chuyền sản xuất.
