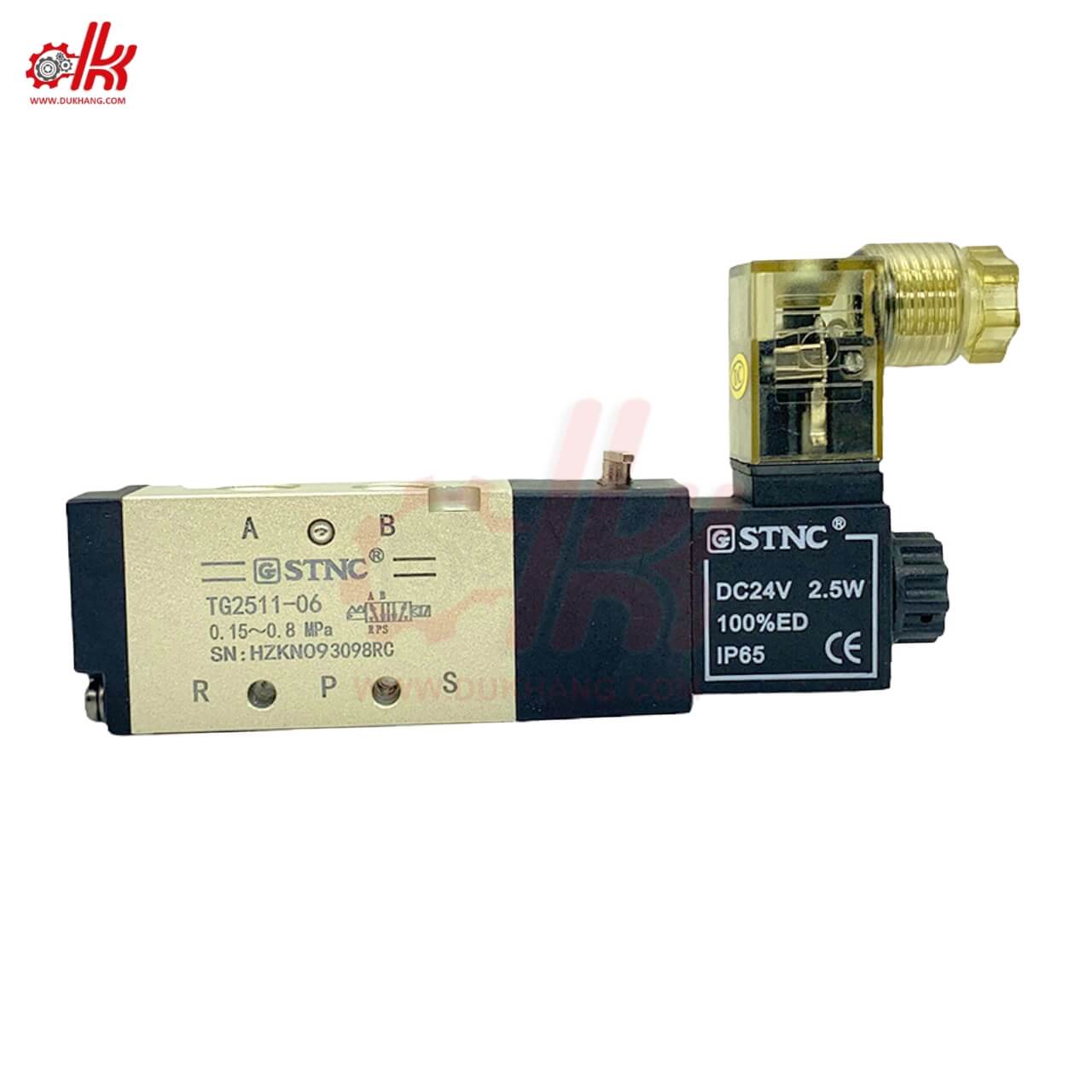

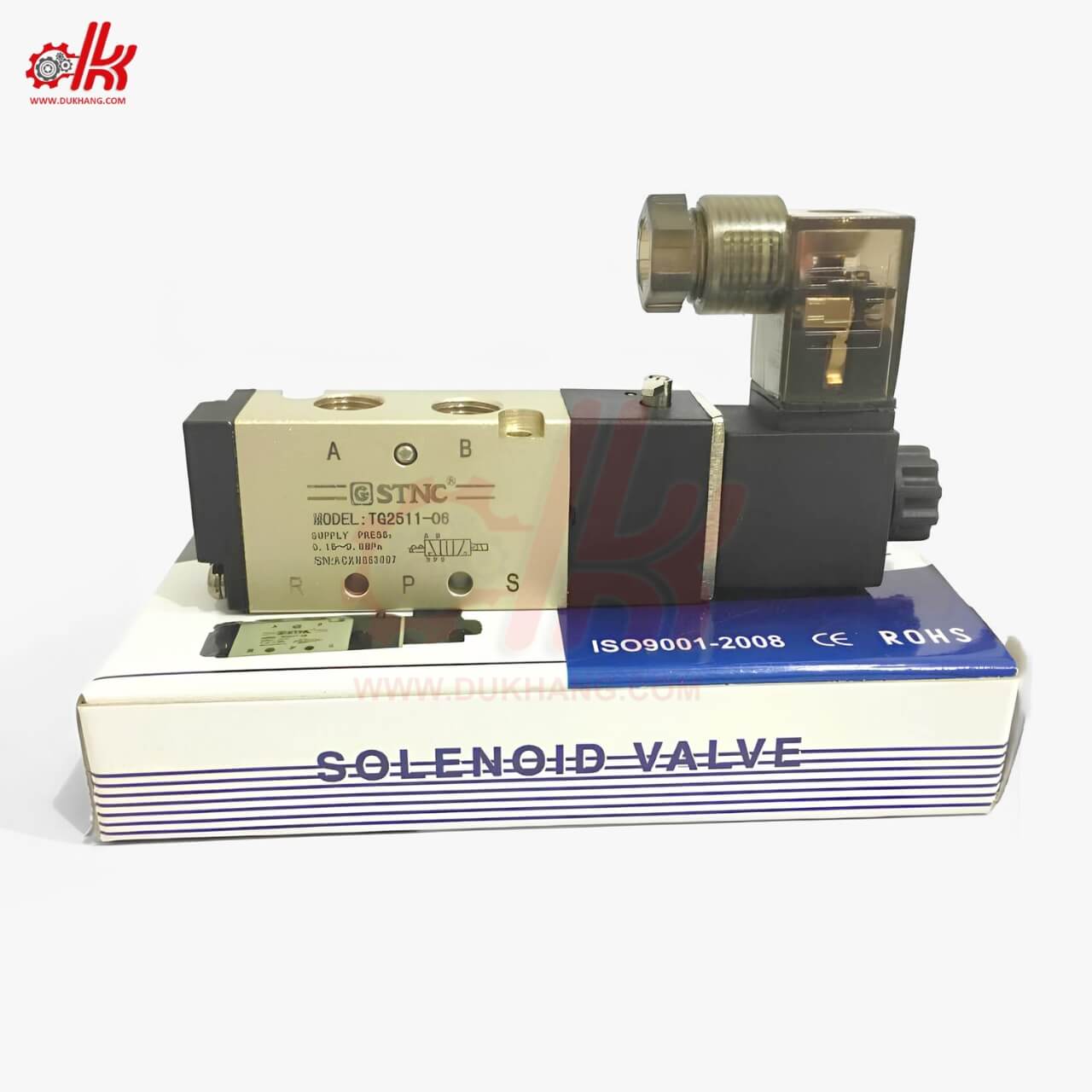

Van Điện Từ Khí Nén STNC TG2511

Giới Thiệu Về Van Điện Từ Khí Nén STNC TG2511

Van điện từ khí nén STNC TG2511-06 là dòng van 5/2 tác động đơn chuyên dùng để điều khiển xi lanh khí nén tác động kép, cho phép luồng khí được chuyển đổi linh hoạt giữa hai cổng ra A và B. Sản phẩm đến từ thương hiệu STNC – nổi tiếng về chất lượng và độ bền cao, được ứng dụng rộng rãi trong các hệ thống điều khiển khí nén công nghiệp, tự động hóa dây chuyền và thiết bị cơ khí.

Đặc Điểm Nổi Bật Của Van Điện Từ Khí Nén STNC TG2511

• ✅ Kiểu van 5/2 – chuyên dùng điều khiển xi lanh hai chiều
• ✅ Tác động đơn: tự động trở về vị trí ban đầu khi mất điện nhờ lò xo hồi
• ✅ Cuộn coil tiêu chuẩn – tiết kiệm năng lượng, độ bền cao
• ✅ Cấp độ bảo vệ IP65 – chống bụi, nước bắn, phù hợp môi trường công nghiệp
• ✅ Thân van hợp kim nhôm – chắc chắn, chống ăn mòn, chịu áp lực tốt

Tóm lại : STNC TG2511-06 là mẫu van điện từ khí nén lý tưởng cho các hệ thống cần điều khiển xi lanh hai chiều với tốc độ cao, độ ổn định cao và khả năng đóng/mở luồng khí chính xác. Thiết kế bền bỉ, coil tiết kiệm điện, dễ bảo trì và khả năng hoạt động ổn định giúp sản phẩm này được ưa chuộng trong nhiều lĩnh vực công nghiệp từ sản xuất tự động, chế tạo máy đến dây chuyền đóng gói.

Ưu Điểm Của Van Điện Từ Khí Nén STNC TG2511

Van điện từ khí nén STNC TG2511 là dòng van 5/2 tác động đơn có thiết kế nhỏ gọn, khả năng đóng/mở nhanh và độ ổn định cao. Dưới đây là các ưu điểm nổi bật giúp sản phẩm này được tin dùng trong nhiều hệ thống khí nén công nghiệp:

1. Điều Khiển Xi Lanh Tác Động Kép Hiệu Quả

• ✔ Là dòng van 5/2, TG2511 điều khiển luồng khí ra vào hai đầu xi lanh tác động kép một cách linh hoạt, cho phép piston chuyển động tiến – lùi chính xác.
• ✔ Dạng tác động đơn giúp van tự động hồi về trạng thái ban đầu khi mất điện nhờ cơ cấu lò xo.

2. Thiết Kế Nhỏ Gọn – Phù Hợp Không Gian Hạn Chế

• ✔ Kích thước gọn, ren PT 1/8”, dễ dàng lắp đặt trong các cụm van, bảng điều khiển hoặc hệ thống máy nhỏ.
• ✔ Thân van bằng hợp kim nhôm đúc nguyên khối, vừa nhẹ vừa bền.

3. Coil Điện Tiêu Chuẩn – An Toàn, Tiết Kiệm

• ✔ Coil điện từ DC24V, công suất chỉ 2.5W, giúp tiết kiệm điện năng tối đa.
• ✔ Đạt tiêu chuẩn IP65, chống bụi và nước, hoạt động ổn định trong môi trường công nghiệp.

4. Phản Hồi Nhanh – Hoạt Động Chính Xác

• ✔ TG2511 cho thời gian phản hồi rất ngắn, đảm bảo đóng/mở dòng khí đúng thời điểm, phù hợp với các hệ thống cần độ lặp lại cao.
• ✔ Tối ưu hóa hiệu suất cho các dây chuyền tự động hóa, máy ép, máy dập, robot khí nén…

5. Dễ Bảo Trì – Dễ Thay Thế

• ✔ Thiết kế coil rời dễ tháo lắp giúp thay thế hoặc bảo trì nhanh khi cần mà không ảnh hưởng đến toàn bộ hệ thống.
• ✔ Linh kiện phổ biến, dễ tìm trên thị trường.

Tóm lại : Với khả năng điều khiển chính xác, coil tiết kiệm điện, cấu tạo bền chắc và dễ lắp đặt, van điện từ khí nén STNC TG2511 là lựa chọn tối ưu cho các ứng dụng điều khiển xi lanh trong hệ thống tự động hóa hiện đại.

Thông Số Kỹ Thuật Của Van Điện Từ Khí Nén STNC TG2511

• Tên sản phẩm : Van Điện Từ Khí Nén STNC TG2511
• Kích thước ren : PT 1/8″ (9.6mm)
• Kiểu van : Van điện từ 5/2 (5 cổng 2 vị trí)
• Áp suất hoạt động : Từ 0.15 – 0.8 MPa
• Nhiệt độ hoạt động : Từ -5 ~ 60 độ C
• Điện áp : AC220V, AC110V, DC24V, DC12V
• Sử dụng cho : Khí nén
• Hãng sản xuất : STNC
• Tình trạng : Mới 100%

Cấu Tạo Của Van Điện Từ Khí Nén STNC TG2511

Van điện từ khí nén STNC TG2511 thuộc loại van 5/2 tác động đơn, có thiết kế đơn giản nhưng chắc chắn, được tối ưu để vận hành bền bỉ trong môi trường công nghiệp. Dưới đây là các bộ phận chính cấu tạo nên van:

1. Thân Van (Valve Body)

• ● Được làm từ hợp kim nhôm nguyên khối, bề mặt xử lý anod hóa giúp chống oxy hóa, chịu áp tốt và nhẹ.
• ● Tích hợp các cổng kết nối khí theo tiêu chuẩn quốc tế: P (cấp khí), A – B (đi ra xi lanh), R – S (xả khí).

2. Cuộn Coil Điện Từ (Solenoid Coil)

• ● Là phần tạo từ trường khi được cấp điện, giúp kéo lõi van để thay đổi trạng thái khí.
• ● Coil của TG2511 có công suất thấp (2.5W), hoạt động êm, tiêu thụ điện năng tối thiểu.
• ● Đạt chuẩn IP65, chống nước, bụi – phù hợp môi trường làm việc khắc nghiệt.

3. Lõi Van (Plunger / Armature)

• ● Là bộ phận dịch chuyển bên trong ống dẫn, làm nhiệm vụ đóng – mở cửa khí.
• ● Làm bằng thép từ tính không gỉ, đảm bảo hoạt động ổn định và bền bỉ qua hàng triệu chu kỳ đóng/ngắt.

4. Ống Dẫn Lõi Van (Guide Tube)

• ● Là nơi dẫn hướng cho lõi van chuyển động theo trục thẳng đứng, đảm bảo độ chính xác và ma sát thấp.
• ● Được gia công chính xác để hạn chế rò rỉ và kẹt chuyển động.

5. Lò Xo Hồi Vị (Return Spring)

• ● Là thành phần giúp van tự động hồi về vị trí ban đầu khi ngắt điện (đặc trưng của loại van tác động đơn).
• ● Làm từ thép đàn hồi cao, đảm bảo tuổi thọ và khả năng làm việc ổn định lâu dài.

6. Các Gioăng, Phớt Làm Kín (Seals)

• ● Được làm từ cao su kỹ thuật (NBR hoặc Viton), có khả năng chịu mài mòn, chịu áp suất và nhiệt độ.
• ● Đảm bảo độ kín khí tuyệt đối, tránh rò rỉ trong quá trình vận hành.

Tóm lại : Van điện từ khí nén STNC TG2511 có cấu tạo chắc chắn, vật liệu bền bỉ và thiết kế thân thiện với việc lắp đặt, bảo trì. Mỗi chi tiết đều được tối ưu để đảm bảo hoạt động chính xác, an toàn và ổn định trong các ứng dụng khí nén công nghiệp.

Chức Năng Của Van Điện Từ Khí Nén STNC TG2511

Van điện từ khí nén STNC TG2511 là thiết bị điều khiển luồng khí thông minh trong hệ thống khí nén, thuộc loại van 5/2 tác động đơn, chuyên dùng để điều khiển chuyển động tiến – lùi của xi lanh tác động kép. Van hoạt động nhờ tín hiệu điện cấp cho cuộn coil, chuyển đổi thành chuyển động cơ khí để điều hướng khí nén. Dưới đây là các chức năng chính:

1. Điều Khiển Chuyển Động Hai Chiều Của Xi Lanh

• ● Van TG2511 có hai cổng ra A và B, cho phép khí nén luân phiên cấp vào hai đầu của xi lanh tác động kép.
• ● Giúp piston chuyển động tiến – lùi linh hoạt, phù hợp với các thao tác: gắp – thả, kẹp – nhả, ép – mở…

2. Chuyển Mạch Dòng Khí Theo Tín Hiệu Điện

• ● Khi có dòng điện cấp vào coil, van sẽ đổi trạng thái, cho phép khí đi từ P → A, đồng thời xả khí từ B → R.
• ● Khi ngắt điện, lò xo hồi sẽ đưa van trở lại trạng thái ban đầu (P → B, A → S).
• ● Cơ chế chuyển mạch này giúp điều khiển chính xác hoạt động của thiết bị chấp hành.

3. Tự Động Hồi Về Khi Mất Tín Hiệu

• ● Là van tác động đơn, TG2511 có lò xo hồi giúp van tự động chuyển về trạng thái nghỉ khi mất điện.
• ● Tăng độ an toàn và đơn giản hóa điều khiển trong các hệ thống yêu cầu trạng thái mặc định rõ ràng.

4. Tích Hợp Trong Hệ Thống Tự Động Hóa

• ● Van dễ dàng kết nối với PLC, cảm biến, timer để tạo thành hệ thống điều khiển khí thông minh.
• ● Đáp ứng yêu cầu vận hành theo chu trình lặp lại, chính xác và đồng bộ với các thiết bị khác.

5. Ứng Dụng Trong Máy Cơ Khí – Đóng Gói – Gắp Linh Kiện

• ● TG2511 thường được dùng để điều khiển các xi lanh trong máy dập, máy ép, máy gắp – đặt sản phẩm, máy đóng thùng, cụm pick & place, v.v.
• ● Giúp hệ thống hoạt động liên tục, chính xác, tiết kiệm nhân công.

Tóm lại : Với khả năng chuyển mạch nhanh, điều khiển chính xác và tự động hồi về trạng thái ban đầu, van điện từ khí nén STNC TG2511 là thiết bị điều khiển lý tưởng cho các hệ thống tự động hóa sử dụng xi lanh tác động kép, đặc biệt trong môi trường sản xuất đòi hỏi hiệu suất cao và vận hành ổn định.

Ứng Dụng Của Van Điện Từ Khí Nén STNC TG2511

Với thiết kế chuẩn 5/2, khả năng điều khiển chính xác và độ bền cao, van điện từ khí nén STNC TG2511 được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp hiện đại. Dưới đây là các ứng dụng tiêu biểu:

1. Điều Khiển Xi Lanh Khí Nén Tác Động Kép

• ✔ TG2511 là van lý tưởng để điều khiển xi lanh hoạt động theo hai chiều (tiến – lùi), nhờ vào khả năng chuyển đổi dòng khí giữa hai cổng A và B.
• ✔ Ứng dụng phổ biến trong: cơ cấu gắp thả, ép nắp, kẹp chi tiết, đóng/mở cửa trượt…

2. Hệ Thống Tự Động Hóa Dây Chuyền Sản Xuất

• ✔ Kết hợp với PLC, cảm biến, timer, van giúp thực hiện các thao tác lặp lại trong dây chuyền một cách tự động, đồng bộ và chính xác.
• ✔ Được sử dụng trong các ngành: đóng gói, lắp ráp, chiết rót, kiểm tra sản phẩm, phân loại tự động.

3. Máy Dập – Máy Ép – Máy Cắt CNC

• ✔ TG2511 đóng vai trò điều khiển khí nén cho các cụm xi lanh trong máy ép thủy lực, máy dập định hình, máy dập nhãn, máy dập date…
• ✔ Đảm bảo tốc độ đáp ứng nhanh, lực đẩy ổn định, giúp thao tác dập đạt độ chính xác cao.

4. Ứng Dụng Trong Robot Khí Nén – Pick & Place

• ✔ Van điều khiển các cơ cấu dịch chuyển tuyến tính, kẹp khí, xoay khí trong cánh tay robot tự động.
• ✔ Đáp ứng yêu cầu chuyển động lặp lại, phản hồi nhanh và chính xác theo tín hiệu lập trình.

5. Hệ Thống Cơ Khí Tự Động Và Máy Bán Tự Động

• ✔ Dùng trong các cụm thao tác cơ bản như: đẩy sản phẩm ra băng tải, gạt loại lỗi, ép linh kiện, gắn nắp, giữ vị trí…
• ✔ Giúp tối ưu hóa thao tác lặp đi lặp lại, giảm phụ thuộc vào lao động thủ công.

6. Ngành Điện Tử – Bao Bì – Dược Phẩm – Thực Phẩm

• ✔ Phù hợp với các ngành yêu cầu thiết bị vận hành nhanh, chính xác và sạch như:
• ✔ Gắn linh kiện điện tử
• ✔ Đóng gói túi – hộp – chai lọ
• ✔ Đẩy – gạt – kẹp sản phẩm nhẹ
• ✔ Hệ thống chiết rót bán tự động

Tóm lại : Van điện từ khí nén STNC TG2511 là lựa chọn lý tưởng cho các hệ thống điều khiển xi lanh hai chiều cần độ chính xác cao, tốc độ phản hồi nhanh và độ bền vượt trội. Khả năng ứng dụng linh hoạt trong nhiều ngành công nghiệp giúp sản phẩm này trở thành giải pháp tối ưu cho các dây chuyền sản xuất hiện đại.

Những Lưu Ý Khi Sử Dụng Van Điện Từ Khí Nén STNC TG2511

Để van điện từ khí nén STNC TG2511 hoạt động hiệu quả và bền bỉ, người dùng cần tuân thủ một số lưu ý kỹ thuật quan trọng trong quá trình lắp đặt, vận hành và bảo trì.

1. Chọn Đúng Điện Áp Coil

• ● Van TG2511 có các loại coil điện thông dụng như DC24V, AC220V, AC110V – cần chọn đúng theo nguồn điện của hệ thống.
• ● Sử dụng sai điện áp dễ gây cháy coil, mất tác động, hoặc nhiễu tín hiệu điều khiển.

2. Đảm Bảo Sử Dụng Khí Nén Sạch, Khô

• ● Khí cấp cho van cần được lọc sạch bụi, nước và dầu để tránh mài mòn hoặc kẹt lõi van.
• ● Nên lắp bộ lọc khí (AF), bộ tách ẩm và tra dầu (AL) để bảo vệ toàn bộ hệ thống khí nén.

3. Tuân Thủ Giới Hạn Áp Suất Làm Việc

• ● Áp suất lý tưởng của van: 0.15 – 0.8 MPa.
• ● Không cấp khí quá áp, vì sẽ gây rò rỉ, phá hủy phớt, hư coil hoặc biến dạng thân van.

4. Gắn Van Đúng Hướng, Đúng Ký Hiệu Cổng

• ● Cổng khí của van gồm:
• P (cấp khí)
• A – B (đi ra xi lanh)
• R – S (xả khí)
• ● Gắn sai chiều khí sẽ khiến van hoạt động không đúng chức năng hoặc kẹt hoàn toàn.

5. Bảo Quản Và Lắp Ở Nơi Thoáng, Khô

• ● Mặc dù coil có cấp độ bảo vệ IP65, nhưng không nên để van tiếp xúc trực tiếp với nước, dầu hoặc hơi hóa chất ăn mòn.
• ● Tránh lắp gần nguồn nhiệt cao, khu vực rung động hoặc có điện từ trường mạnh (ảnh hưởng đến coil).

6. Kiểm Tra Và Bảo Trì Định Kỳ

• ● Sau một thời gian hoạt động liên tục, nên kiểm tra:
• ● Coil có nóng bất thường không
• ● Có rò khí tại các đầu nối không
• ● Phản hồi có còn nhanh và chính xác không
• ● Thay thế coil kịp thời nếu thấy yếu từ, chập chờn hoặc mất tác động.

Tóm lại : Việc tuân thủ các lưu ý khi sử dụng van điện từ khí nén STNC TG2511 không chỉ giúp thiết bị vận hành ổn định và chính xác mà còn kéo dài tuổi thọ, giảm thiểu sự cố và tối ưu hiệu suất cho toàn bộ hệ thống khí nén tự động hóa.
