Van Đạp Chân Hơi 4F

Giới Thiệu Về Van Đạp Chân Hơi 4F

Van đạp chân hơi 4F là dòng van điều khiển khí nén bằng chân thuộc loại van 5/2 (5 cổng – 2 vị trí), chuyên dùng để điều khiển xi lanh khí nén tác động kép trong các hệ thống tự động hoặc bán tự động. Với thao tác bằng chân, van giúp người dùng rảnh tay khi vận hành thiết bị, đồng thời đảm bảo độ an toàn cao, nhất là trong môi trường công nghiệp. Các model như 4F210-08, 4F210-08L, 4F210-08G chỉ khác nhau ở thiết kế bàn đạp, cơ cấu lò xo hồi và bảo vệ, phù hợp với nhiều mục đích sử dụng khác nhau.

Đặc Điểm Nổi Bật Của Van Đạp Chân Hơi 4F

• ✅ Điều khiển bằng chân – không cần điện: Giúp vận hành an toàn trong môi trường dễ cháy nổ, không phụ thuộc nguồn điện.
• ✅ Cơ cấu van 5/2 – điều khiển xi lanh kép linh hoạt: Cho phép chuyển đổi khí nén để xi lanh tiến – lùi dễ dàng, chính xác.
• ✅ Chất liệu cao cấp, bền bỉ: Thân van bằng hợp kim nhôm đúc nguyên khối, sơn mạ chống gỉ, thiết kế chắc chắn.

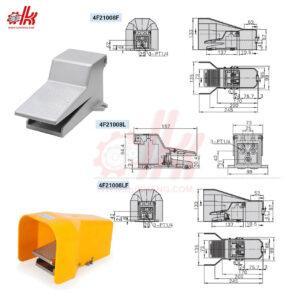

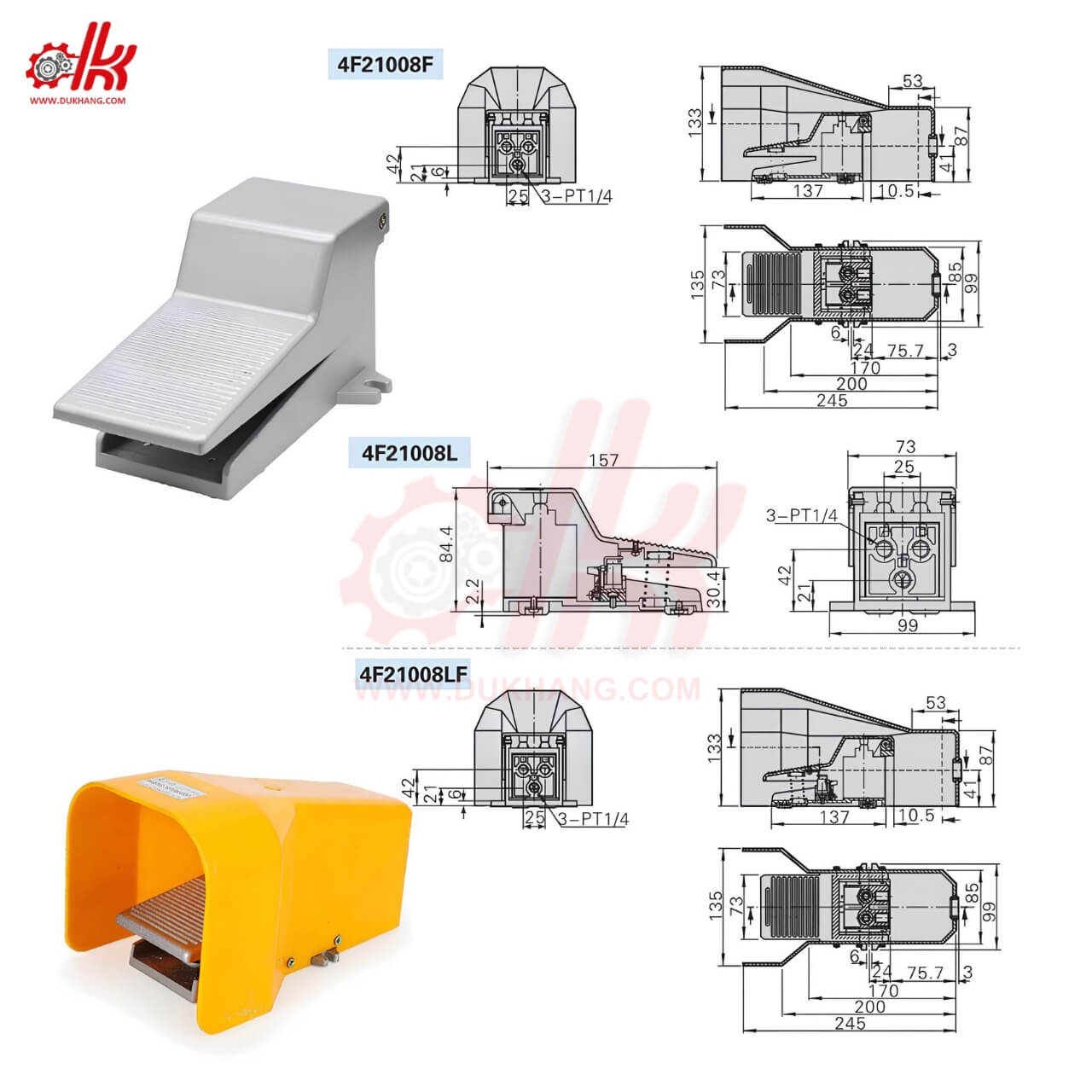

• ✅ Có nhiều phiên bản phù hợp từng nhu cầu: 4F210-08 mẫu cơ bản, thao tác nhẹ. 4F210-08L có cơ chế khóa an toàn khi không sử dụng. 4F210-08G có vỏ bảo vệ bằng thép chống va đập mạnh.

Tóm lại : Van đạp chân hơi 4F là giải pháp điều khiển khí nén hiệu quả, an toàn và tiện lợi trong công nghiệp. Với thiết kế linh hoạt, vận hành mượt mà và độ bền vượt trội, dòng van này đáp ứng tốt các yêu cầu sử dụng trong môi trường bán tự động, không điện hoặc cần thao tác rảnh tay.

Thông Số Kỹ Thuật Của Van Đạp Chân Hơi 4F

• Tên sản phẩm : Van Đạp Chân Hơi 4F
• Kích thước lỗ ren : 1/4″ (13mm)
• Kiểu van : Van 5/2 (5 cổng 2 vị trí)
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 60 độ C
• Chất liệu thân : Hợp kim nhôm
• Sử dụng cho : Khí nén
• Hãng sản xuất : Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Van Đạp Chân Hơi 4F

Van đạp chân hơi 4F là thiết bị điều khiển khí nén bằng chân thuộc dòng van 5/2, mang lại sự linh hoạt, an toàn và tiện dụng cho hệ thống thao tác thủ công hoặc bán tự động trong công nghiệp. Với nhiều model tùy chọn, van 4F phù hợp cho nhiều nhu cầu sử dụng khác nhau.

1. Điều Khiển Bằng Chân – Rảnh Tay Thao Tác

• ✔ Giúp người vận hành sử dụng cả hai tay để thao tác lắp ráp, ép, gắp sản phẩm, trong khi điều khiển khí nén bằng chân.
• ✔ Tăng hiệu suất và độ chính xác trong sản xuất.

2. Không Cần Dùng Điện – An Toàn Tuyệt Đối

• ✔ Van hoạt động hoàn toàn bằng cơ học, không phụ thuộc nguồn điện.
• ✔ Phù hợp với môi trường dễ cháy nổ, ẩm ướt hoặc yêu cầu chống tĩnh điện như: thực phẩm, hóa chất, dệt may…

3. Đa Dạng Phiên Bản – Phù Hợp Nhiều Nhu Cầu

• ✔ 4F210-08: Phiên bản tiêu chuẩn, thao tác nhẹ, dễ lắp.
• ✔ 4F210-08L: Có chốt khóa an toàn, hạn chế thao tác ngoài ý muốn.

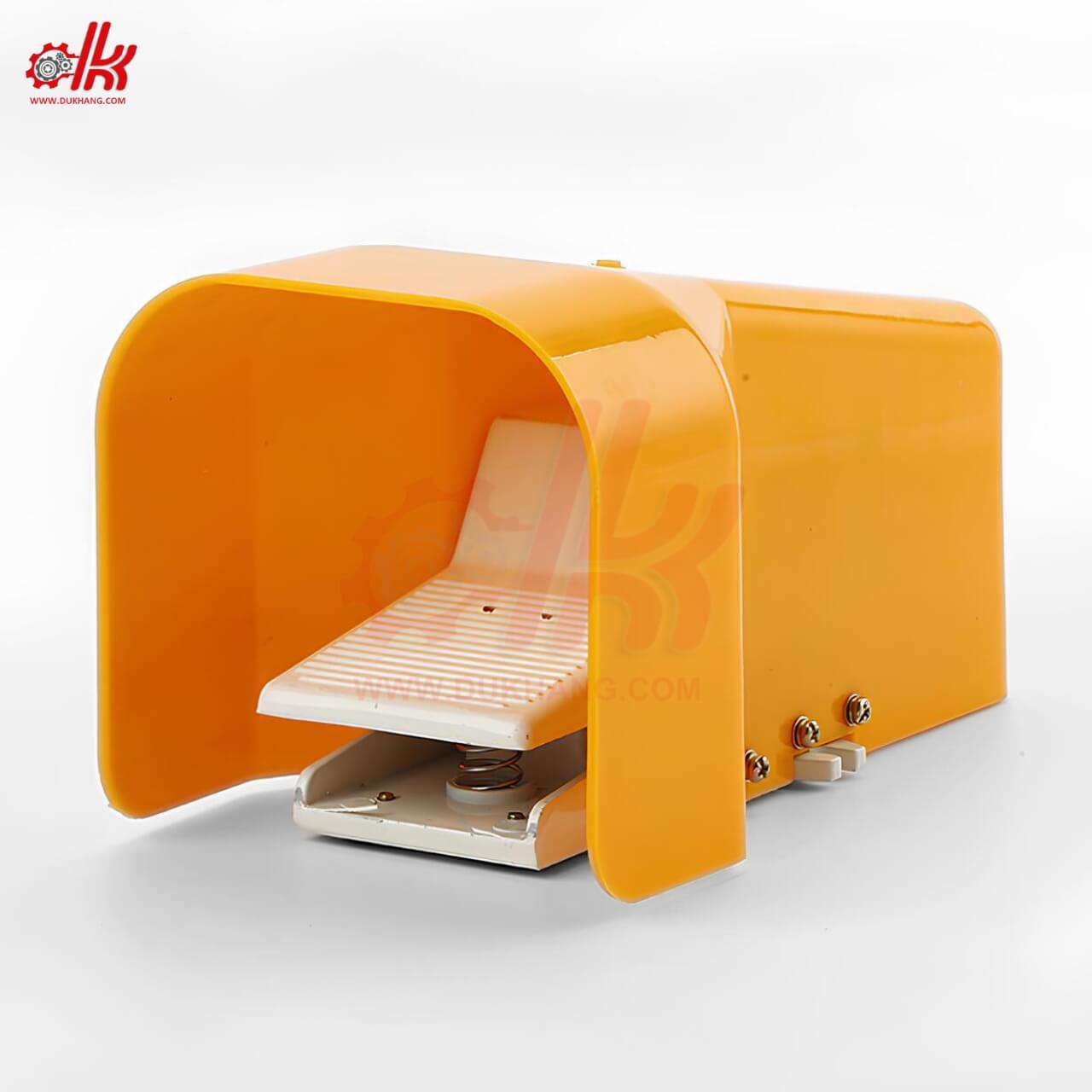

• ✔ 4F210-08G: Tích hợp vỏ bảo vệ bằng nhựa cứng, tăng độ an toàn và thẩm mỹ, phù hợp với môi trường bụi hoặc va đập nhẹ.

4. Kết Cấu Bền Bỉ – Tuổi Thọ Cao

• ✔ Thân van bằng hợp kim nhôm sơn tĩnh điện chống oxy hóa.
• ✔ Lò xo hồi bên trong có độ đàn hồi cao, giúp bàn đạp phản hồi nhanh và ổn định sau mỗi thao tác.
• ✔ Bàn đạp thiết kế chống trượt, dễ sử dụng ngay cả khi mang giày bảo hộ.

5. Dễ Dàng Lắp Đặt – Tương Thích Hệ Thống Khí Nén

• ✔ Cổng ren tiêu chuẩn PT 1/4” (13mm), dễ kết nối với đường ống và phụ kiện phổ biến.
• ✔ Có thể lắp cố định dưới sàn, bên hông bàn thao tác hoặc trong cụm điều khiển khí nén.

6. Tiết Kiệm Chi Phí Vận Hành

• ✔ Không tiêu tốn điện năng, ít hư hỏng vặt.
• ✔ Cấu trúc đơn giản, dễ bảo trì và thay thế linh kiện nếu cần.

Tóm lại : Với khả năng vận hành an toàn, cấu tạo chắc chắn và thiết kế thân thiện với người dùng, van đạp chân hơi 4F là lựa chọn lý tưởng cho các hệ thống khí nén cần thao tác thủ công, đặc biệt trong môi trường sản xuất không dùng điện. Dòng van này không chỉ linh hoạt mà còn giúp tối ưu năng suất và chi phí cho doanh nghiệp.

Cấu Tạo Của Van Đạp Chân Hơi 4F

Van đạp chân hơi 4F là dòng van điều khiển khí nén bằng thao tác chân, thuộc loại van 5/2 (5 cổng – 2 vị trí). Van có cấu tạo đơn giản nhưng chắc chắn, được thiết kế để hoạt động ổn định trong môi trường công nghiệp, đặc biệt là các hệ thống cần thao tác rảnh tay.

1. Thân Van (Valve Body)

• ✔ Là bộ phận chính chứa các khoang dẫn khí và cơ cấu con trượt bên trong.
• ✔ Làm bằng hợp kim nhôm đúc nguyên khối, bề mặt phủ sơn tĩnh điện giúp chống ăn mòn, oxy hóa và tăng độ bền cơ học.

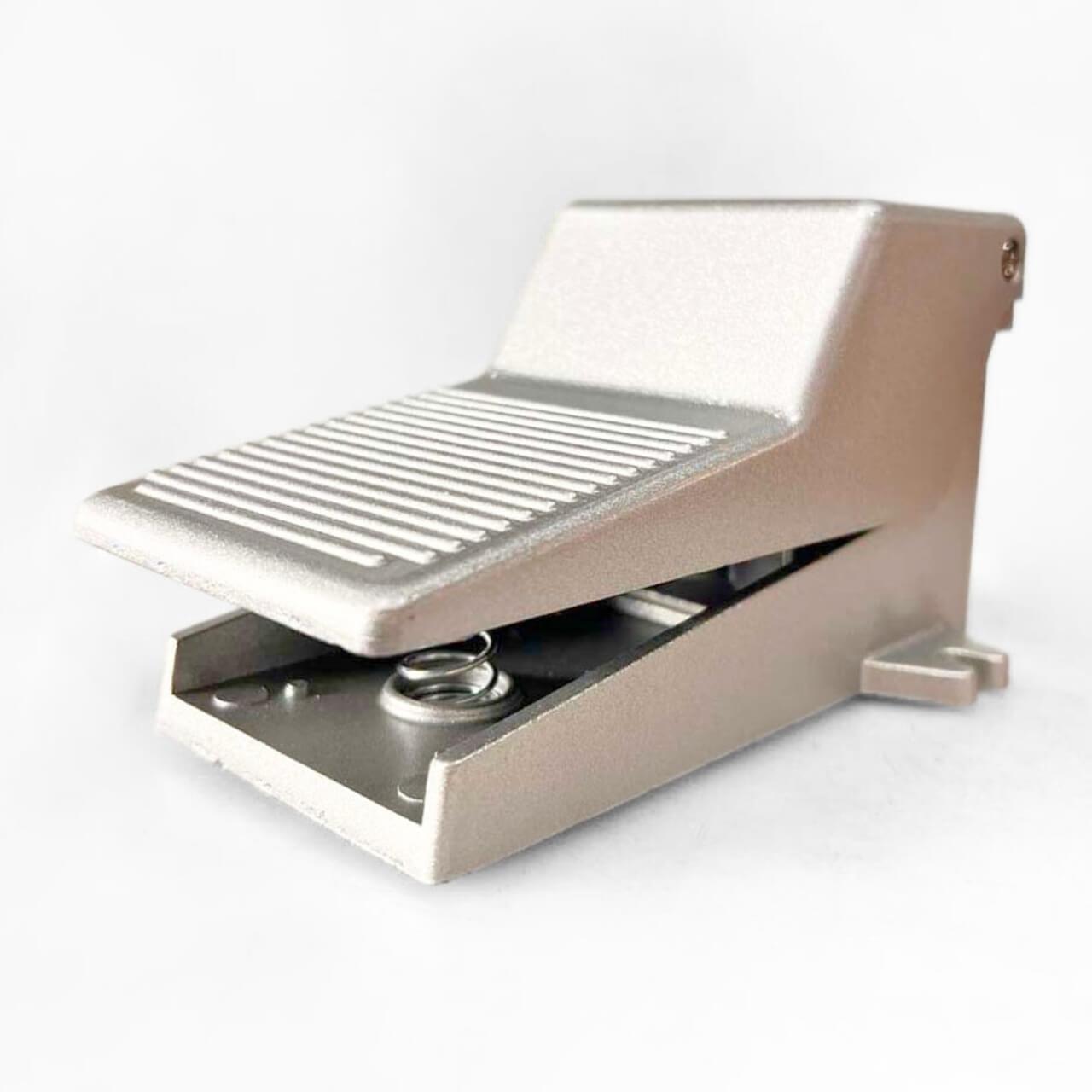

2. Bàn Đạp (Foot Pedal)

• ✔ Là phần tiếp xúc trực tiếp với chân người dùng để điều khiển van.
• ✔ Thiết kế nghiêng nhẹ với các rãnh chống trượt, giúp thao tác chính xác và an toàn.
• ✔ Có thể bằng kim loại nguyên bản (4F210-08), hoặc kèm theo vỏ nhựa bảo vệ (4F210-08G).

3. Con Trượt (Spool)

• ✔ Nằm bên trong thân van, có nhiệm vụ chuyển mạch dòng khí giữa các cổng P, A, B, R, S.
• ✔ Được làm từ thép không gỉ hoặc hợp kim chịu mài mòn, hoạt động ổn định dưới áp suất khí nén cao.

4. Gioăng Làm Kín (O-rings / Seals)

• ✔ Được bố trí tại các điểm tiếp xúc giữa con trượt và thân van.
• ✔ Làm từ cao su NBR hoặc Viton, đảm bảo độ kín khí cao và chống rò rỉ khi van hoạt động liên tục.

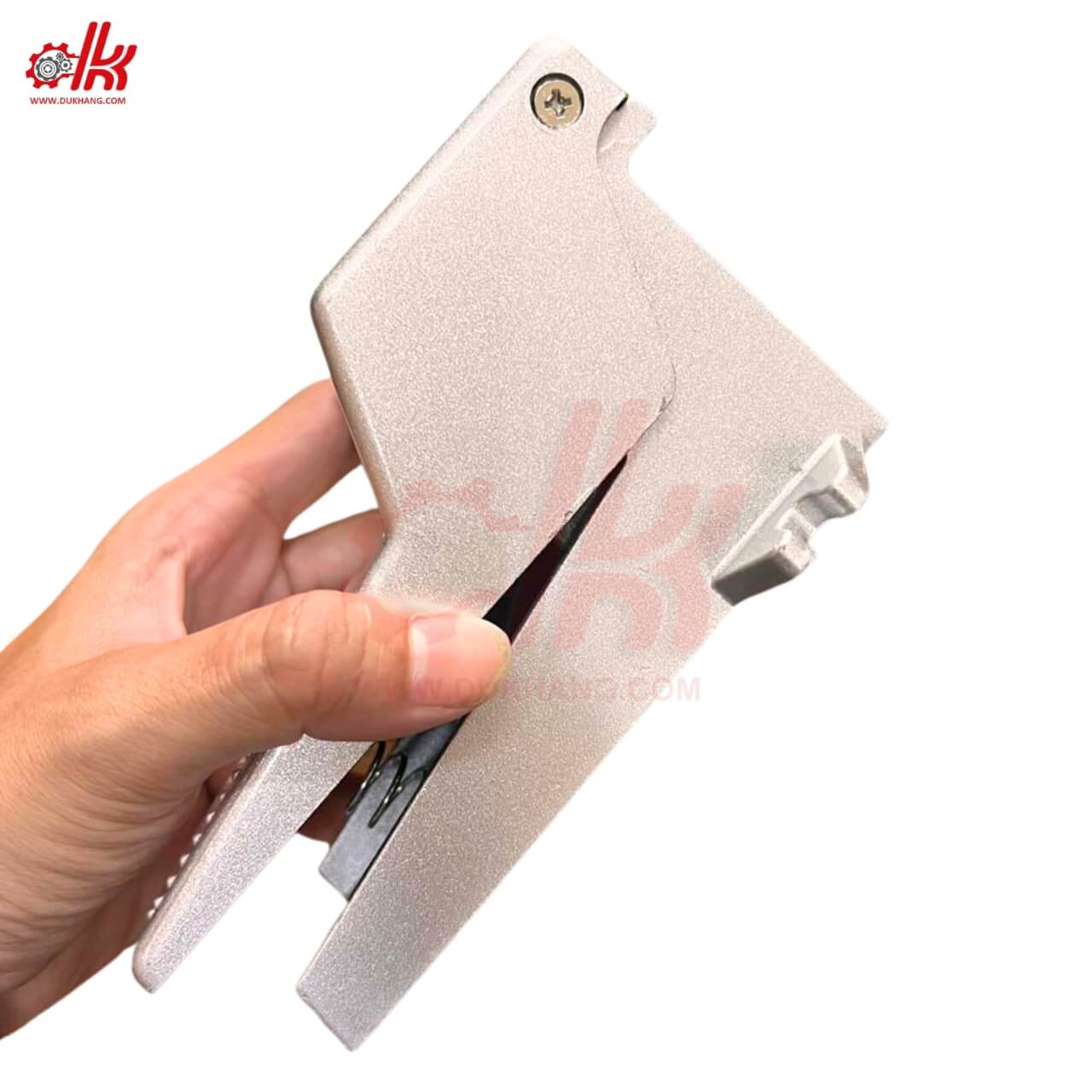

5. Lò Xo Hồi (Return Spring)

• ✔ Có tác dụng đưa bàn đạp và con trượt trở về vị trí ban đầu sau khi nhả chân.
• ✔ Lò xo được làm bằng thép đàn hồi cao cấp, giúp van hoạt động nhẹ – nhanh – ổn định.

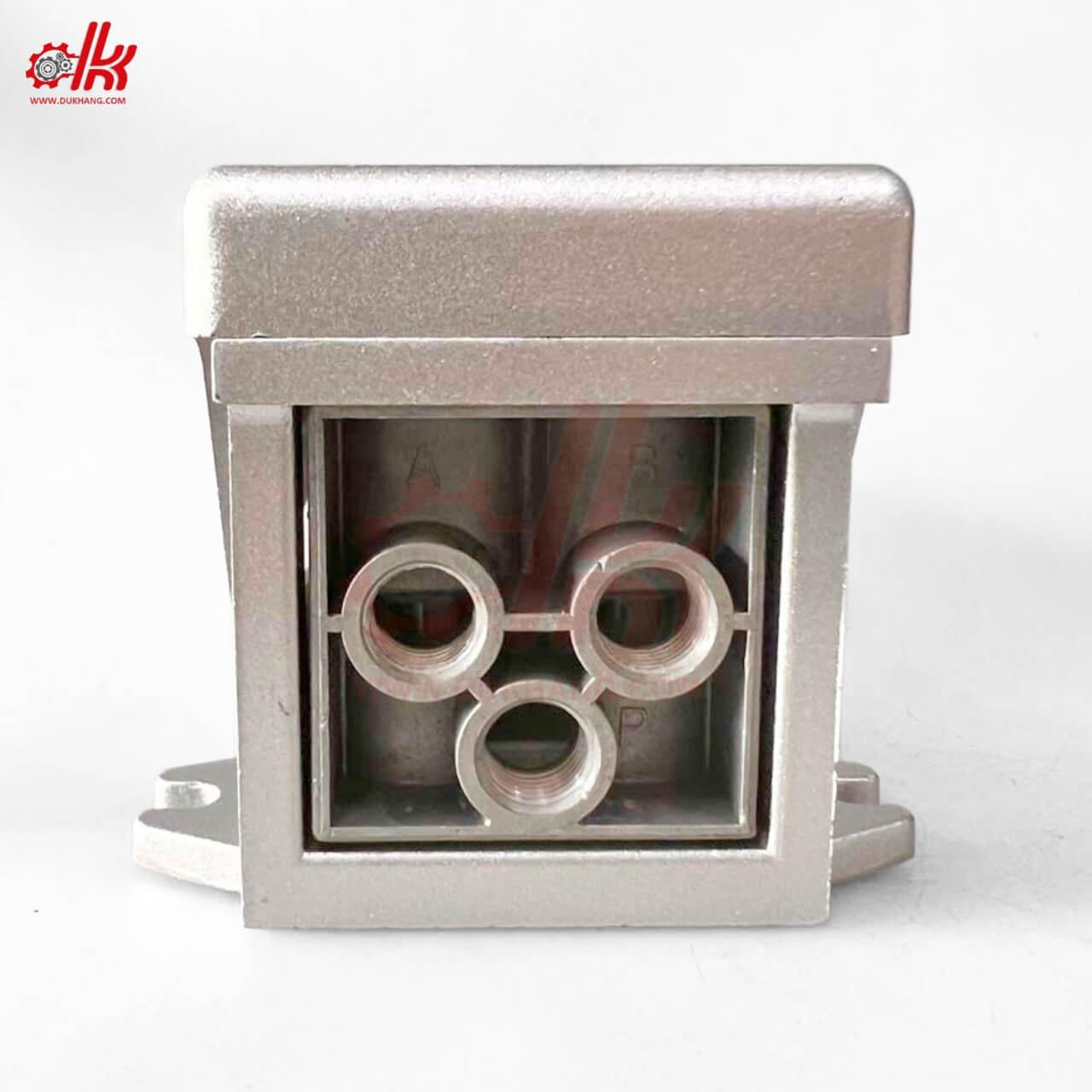

6. Cổng Kết Nối Khí (Air Ports)

• ✔ Gồm 5 cổng tiêu chuẩn:
• ✔ P: Cổng cấp khí
• ✔ A, B: Cổng ra làm việc
• ✔ R, S: Cổng xả khí
• ✔ Tất cả cổng đều có ren PT 1/4” (13mm), dễ kết nối với hệ thống khí nén và phụ kiện tiêu chuẩn.

7. Các Phiên Bản Bổ Sung

• ✔ 4F210-08L: Có chốt khóa an toàn, giúp cố định bàn đạp khi không sử dụng, tránh thao tác nhầm.
• ✔ 4F210-08G: Trang bị vỏ bảo vệ bằng nhựa cứng, bao phủ bàn đạp giúp hạn chế bụi, dầu và va chạm cơ khí.

Tóm lại : Cấu tạo của van đạp chân hơi 4F kết hợp giữa sự đơn giản, bền bỉ và hiệu quả. Các chi tiết được thiết kế tối ưu cho thao tác bằng chân, đảm bảo độ kín khí cao, phản hồi nhanh và khả năng vận hành ổn định lâu dài. Đây là dòng van lý tưởng cho những ứng dụng khí nén cần thao tác rảnh tay và an toàn tuyệt đối.

Chức Năng Của Van Đạp Chân Hơi 4F

Van đạp chân hơi 4F là thiết bị điều khiển khí nén bằng thao tác chân, hoạt động theo nguyên lý van 5/2 (5 cổng – 2 vị trí), dùng để điều khiển các thiết bị chấp hành như xi lanh khí nén tác động kép. Với thiết kế nhỏ gọn, chắc chắn và dễ sử dụng, van 4F đóng vai trò quan trọng trong các hệ thống thao tác thủ công và bán tự động.

1. Điều Khiển Xi Lanh Khí Nén Tác Động Kép

• ✔ Van giúp chuyển đổi dòng khí cấp vào hai đầu xi lanh, điều khiển chuyển động tiến – lùi nhanh chóng và chính xác.
• ✔ Thích hợp cho máy dập, máy ép, cụm gắp – đẩy, cụm cố định linh kiện…

2. Hỗ Trợ Thao Tác Rảnh Tay Trong Sản Xuất

• ✔ Van cho phép người dùng dùng chân để điều khiển khí, giải phóng hai tay để thao tác khác như lắp ráp, kiểm tra, điều chỉnh sản phẩm.
• ✔ Tăng hiệu suất lao động và đảm bảo độ chính xác trong từng thao tác.

3. Thay Thế Van Điện Trong Môi Trường Không Có Điện

• ✔ Vì hoạt động bằng cơ học, van 4F lý tưởng để sử dụng trong môi trường dễ cháy nổ, ẩm ướt, phòng sạch hoặc khu vực không có nguồn điện an toàn.
• ✔ Đảm bảo hệ thống vận hành ổn định mà không phụ thuộc vào điện.

4. Kích Hoạt/Ngắt Nhanh Dòng Khí Trong Trường Hợp Khẩn Cấp

• ✔ Van có thể hoạt động như một công tắc khí nén bằng chân, hỗ trợ thao tác ngắt/mở dòng khí nhanh khi cần dừng hệ thống đột ngột.
• ✔ Đặc biệt hữu ích trong dây chuyền sản xuất cần độ linh hoạt và phản ứng nhanh.

5. Tích Hợp Dễ Dàng Vào Các Cụm Điều Khiển Khí Nén

• ✔ Có thể lắp đặt tại bàn thao tác, khung máy, mặt sàn… với cấu trúc nhỏ gọn, cơ động.
• ✔ Dễ kết nối với xi lanh, bộ lọc – điều áp – bôi trơn (FRL) và các cụm van khác.

Tóm lại : Van đạp chân hơi 4F không chỉ là thiết bị điều khiển khí nén đơn thuần, mà còn là giải pháp tối ưu giúp người vận hành thao tác linh hoạt, an toàn và hiệu quả trong môi trường công nghiệp. Dù là sản xuất, lắp ráp hay đóng gói – van 4F luôn đảm bảo khả năng điều khiển chính xác, không phụ thuộc vào điện năng.

Ứng Dụng Của Van Đạp Chân Hơi 4F

Van đạp chân hơi 4F là thiết bị điều khiển cơ học được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp. Với thao tác bằng chân, van giúp người vận hành rảnh tay khi làm việc, đảm bảo độ linh hoạt cao và an toàn trong môi trường sản xuất thủ công hoặc bán tự động. Dưới đây là các ứng dụng tiêu biểu của dòng van này:

1. Điều Khiển Xi Lanh Khí Nén Tác Động Kép

• ✔ Van 4F thuộc loại 5/2, chuyên dùng để điều khiển chuyển động tiến – lùi của xi lanh khí nén kép.
• ✔ Ứng dụng trong máy dập, máy ép khí, cơ cấu gắp – đẩy – cố định chi tiết trong sản xuất cơ khí, lắp ráp điện tử…

2. Tích Hợp Trong Cụm Thao Tác Bán Tự Động

• ✔ Van được lắp tại các trạm thao tác độc lập, nơi người lao động cần rảnh tay để thực hiện các công đoạn như ép, gắn, hàn, kiểm tra.
• ✔ Hỗ trợ thao tác chính xác, nhanh và giảm sai sót.

3. Ứng Dụng Trong Ngành Bao Bì – Đóng Gói

• ✔ Điều khiển các cơ cấu đẩy sản phẩm, đóng hộp, ép nắp, gạt sản phẩm ra băng chuyền…
• ✔ Phù hợp với các máy đóng gói thủ công hoặc dây chuyền đóng gói đơn giản.

4. Sử Dụng Trong Các Môi Trường Không Có Điện

• ✔ Van đạp chân 4F không dùng điện, nên đặc biệt lý tưởng cho:
• ✔ Xưởng sản xuất dễ cháy nổ (dệt, hóa chất, gỗ)
• ✔ Phòng sạch thực phẩm, dược phẩm
• ✔ Khu vực ẩm ướt hoặc yêu cầu chống tĩnh điện

5. Ứng Dụng Trong Mô Hình Đào Tạo Khí Nén

• ✔ Được sử dụng phổ biến trong các mô hình khí nén thực hành tại trường nghề, trung tâm đào tạo kỹ thuật.
• ✔ Giúp học viên rèn luyện thao tác thực tế, hiểu rõ cách điều khiển xi lanh và hệ thống khí bằng cơ học.

Tóm lại : Van đạp chân hơi 4F là giải pháp điều khiển khí nén bằng chân hiệu quả, an toàn và tiết kiệm chi phí. Dòng van này phù hợp cho các hệ thống thao tác rảnh tay, môi trường không điện, dây chuyền sản xuất đơn giản và mô hình đào tạo. Với nhiều phiên bản linh hoạt như 4F210-08, 4F210-08L, 4F210-08G, van đáp ứng tốt mọi nhu cầu thực tế.

Những Lưu Ý Khi Sử Dụng Van Đạp Chân Hơi 4F

Van đạp chân hơi 4F là thiết bị cơ học tiện lợi và linh hoạt, nhưng để đảm bảo hiệu quả hoạt động và tuổi thọ lâu dài trong hệ thống khí nén, người dùng cần lưu ý một số điểm kỹ thuật sau:

1. Đấu Nối Đúng Cổng Khí

• ● Van 4F có cấu tạo 5 cổng: P (cổng cấp khí), A & B (cổng ra làm việc), R & S (cổng xả khí).
• ● Cần đấu nối đúng sơ đồ kỹ thuật, tránh hoán đổi cổng gây rò rỉ khí hoặc sai chức năng vận hành.

2. Không Vượt Quá Áp Suất Làm Việc Cho Phép

• ● Dải áp suất khuyến nghị: 0 ~ 0.8 MPa.
• ● Nếu sử dụng áp suất cao hơn, có thể làm hư gioăng làm kín, biến dạng con trượt hoặc rò khí ra bên ngoài.

3. Dùng Khí Nén Sạch, Đã Qua Xử Lý

• ● Cần lắp bộ lọc khí FRL phía trước van để loại bỏ bụi, nước và dầu có trong khí nén.
• ● Tránh dùng khí bẩn vì dễ gây kẹt trượt, hỏng lò xo hoặc mài mòn các chi tiết bên trong.

4. Tránh Đạp Quá Mạnh Hoặc Liên Tục Với Tần Suất Cao

• ● Nên thao tác dứt khoát, vừa đủ lực – tránh đạp mạnh hoặc liên tục khiến bàn đạp, lò xo hồi và con trượt nhanh bị mòn, biến dạng.

5. Bảo Dưỡng Và Kiểm Tra Định Kỳ

• ● Nên kiểm tra mỗi 3 – 6 tháng:
• ● Lò xo hồi còn đàn hồi tốt không
• ● Bề mặt bàn đạp có bị trơn trượt không
• ● Gioăng làm kín có bị chai hoặc rò rỉ khí không
• ● Có thể bôi trơn nhẹ để tăng độ trượt nếu thấy thao tác nặng hoặc kẹt.

6. Bảo Vệ Van Tránh Bụi Bẩn Và Tác Động Mạnh

• ● Với model 4F210-08G có vỏ nhựa bảo vệ, cần kiểm tra tình trạng nắp thường xuyên, tránh nứt gãy.
• ● Không để vật nặng đè lên bàn đạp hoặc đặt ở vị trí dễ va chạm.

Tóm lại : Tuân thủ đúng kỹ thuật khi lắp đặt và sử dụng van đạp chân hơi 4F sẽ giúp thiết bị hoạt động ổn định, tránh hư hỏng và kéo dài tuổi thọ. Việc bảo trì định kỳ và sử dụng khí sạch cũng là yếu tố quan trọng đảm bảo hiệu suất cho cả hệ thống khí nén.
