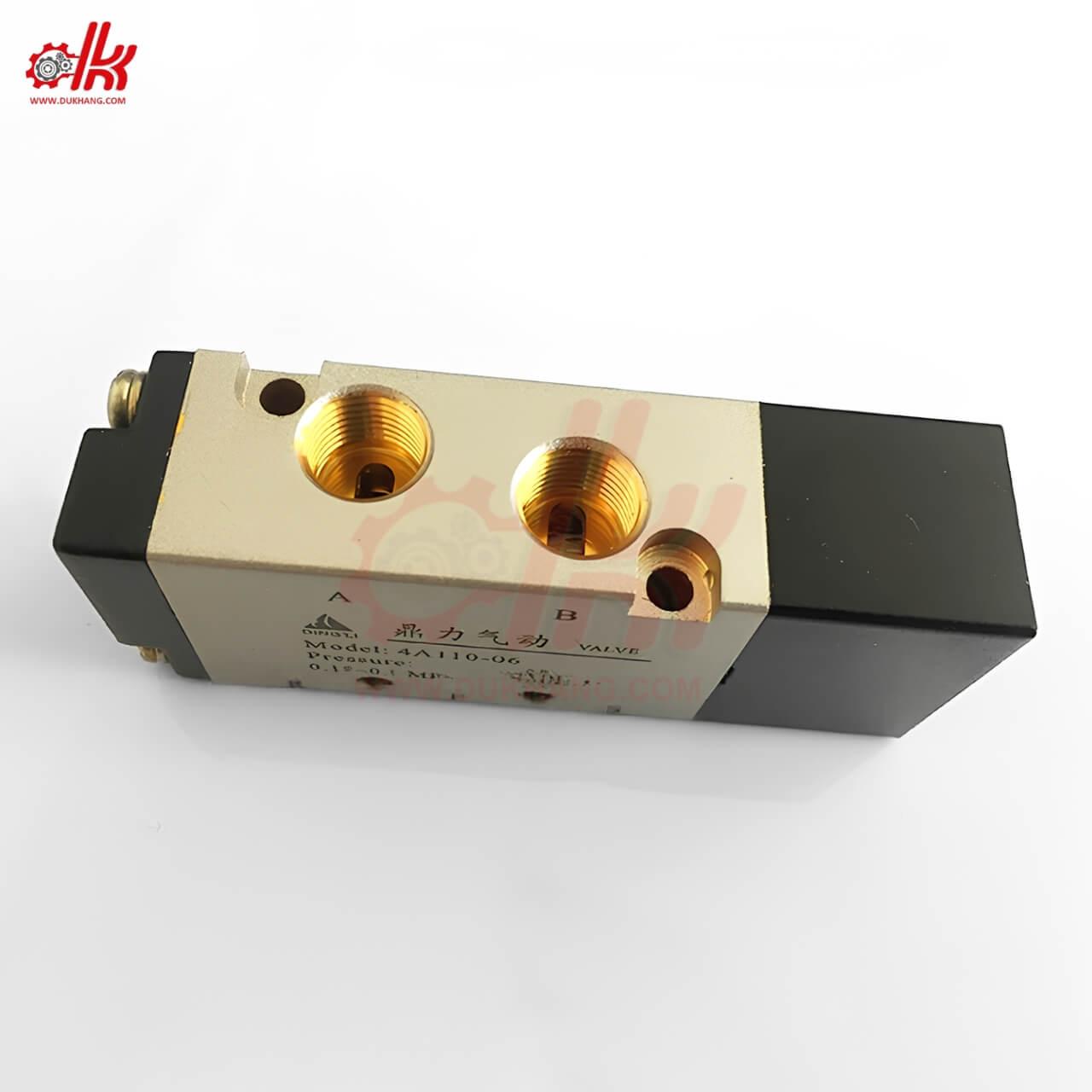

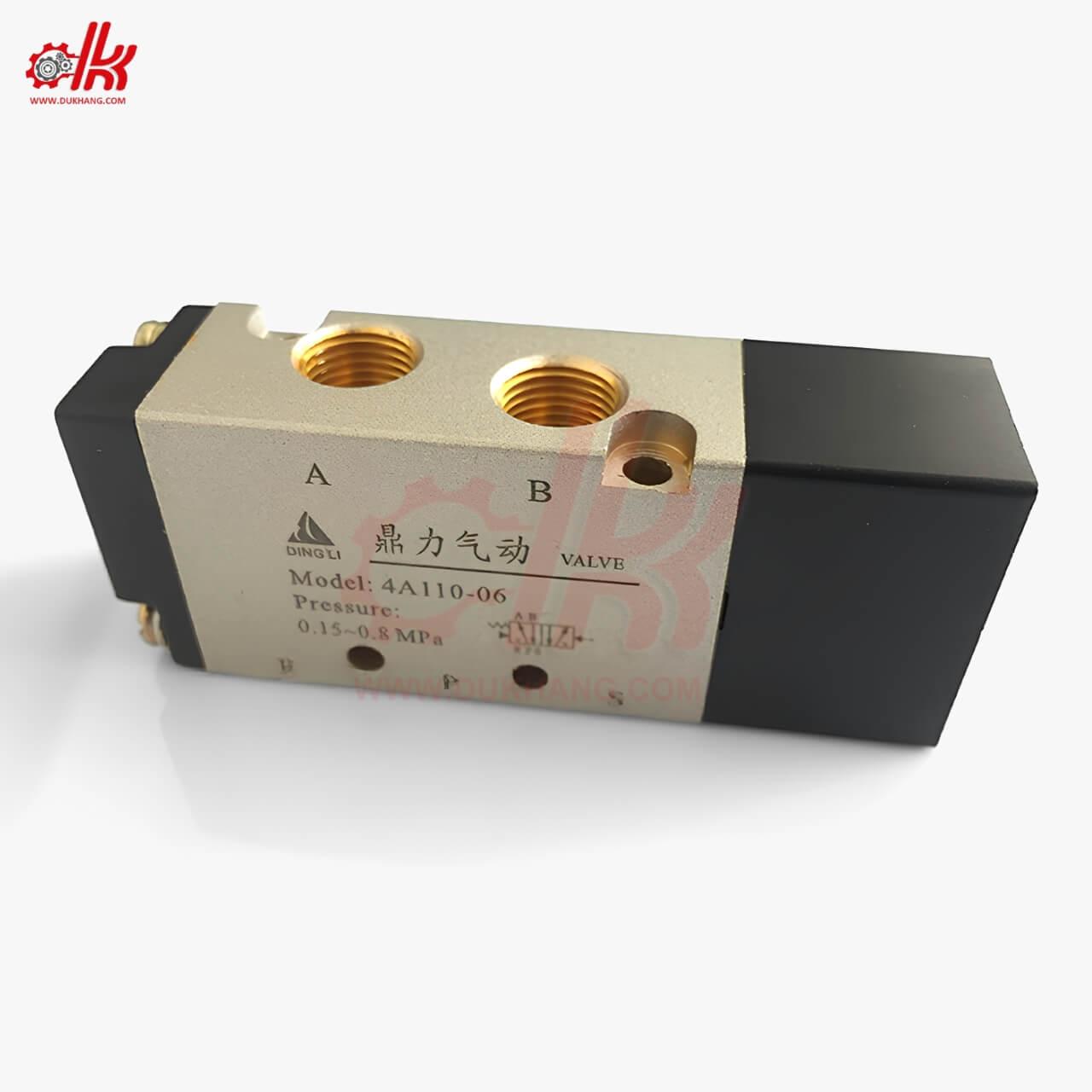

Van Kích Hơi Khí Nén 4A

Giới Thiệu Về Van Kích Hơi Khí Nén 4A

Van kích hơi khí nén 4A là dòng van điện từ phổ biến, chuyên dùng trong hệ thống điều khiển khí nén để điều khiển xi lanh hoặc thiết bị chấp hành. Van có hai dạng chính: 5/2 (5 cổng 2 vị trí) và 5/3 (5 cổng 3 vị trí), tương ứng với các chế độ điều khiển khác nhau tùy theo yêu cầu kỹ thuật. Dòng van 4A có đầy đủ các model từ nhỏ đến lớn như: Van 5/2 (4A110, 4A210, 4A310, 4A410), van 5/3 dạng giữa xả hoặc giữa khóa (4A120, 4A220, 4A320, 4A420), van 5/3 dạng giữa thông (4A130, 4A230, 4A330, 4A430).

Đặc Điểm Nổi Bật Của Van Kích Hơi Khí Nén 4A

• ✅ Điều khiển bằng điện từ: Nhanh, chính xác, dễ tích hợp PLC hoặc công tắc điện.
• ✅ Đa dạng vị trí van: 5/2 Chuyển đổi 2 trạng thái – tiến/lùi xi lanh. 5/3 Thêm vị trí trung gian – cho phép ngắt, xả hoặc giữ xi lanh.
• ✅ Nhiều tùy chọn kích cỡ và lưu lượng: Phù hợp từ hệ thống nhỏ đến lớn.
• ✅ Ren kết nối chuẩn PT (13mm, 17mm, 21mm) – dễ lắp đặt, thay thế.
• ✅ Cấu tạo bền bỉ – thân nhôm, coil đồng, gioăng cao su chịu mài mòn.

Tóm lại : Van khí nén 4A là lựa chọn phổ biến trong điều khiển khí nén công nghiệp nhờ khả năng làm việc linh hoạt, dải sản phẩm đa dạng và độ bền cao. Với các tùy chọn 5/2 và 5/3, cùng nhiều model từ nhỏ đến lớn (4A110 ~ 4A430), dòng van này phù hợp với hầu hết các hệ thống từ đơn giản đến phức tạp.

Thông Số Kỹ Thuật Của Van Kích Hơi Khí Nén 4A

• Tên sản phẩm : Van Kích Hơi Khí Nén 4A
• Kích thước ren : 1/4″ (13mm), 3/8″ (17mm), 1/2″ (21mm)
• Kiểu van : Van 5/2, Van 5/3
• Áp suất hoạt động : Từ 0.15 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 60 độ C
• Chất liệu thân : Hợp kim nhôm
• Sử dụng cho : Khí nén
• Hãng sản xuất : Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Van Kích Hơi Khí Nén 4A

Van kích hơi khí nén 4A (hay còn gọi là van điện từ khí nén 4A) là dòng van điều khiển phổ biến trong hệ thống khí nén nhờ vào khả năng chuyển đổi trạng thái nhanh, vận hành ổn định và dễ tích hợp với hệ thống tự động. Dưới đây là những ưu điểm nổi bật khiến dòng van này được ưa chuộng rộng rãi:

1. Điều Khiển Nhanh – Chính Xác – Ổn Định

• ✔ Van sử dụng cuộn coil điện từ để kích hoạt đóng/mở con trượt, giúp chuyển đổi trạng thái khí nén tức thì, phản hồi nhanh.
• ✔ Đảm bảo độ chính xác cao khi điều khiển xi lanh khí nén, tay gắp hoặc cụm chấp hành.

2. Đa Dạng Model – Phù Hợp Mọi Ứng Dụng

• ✔ Có cả van 5/2 và 5/3, đáp ứng đầy đủ nhu cầu điều khiển:
• ✔ Tiến – lùi xi lanh (5/2)
• ✔ Ngắt/xả/giữ vị trí trung gian (5/3)

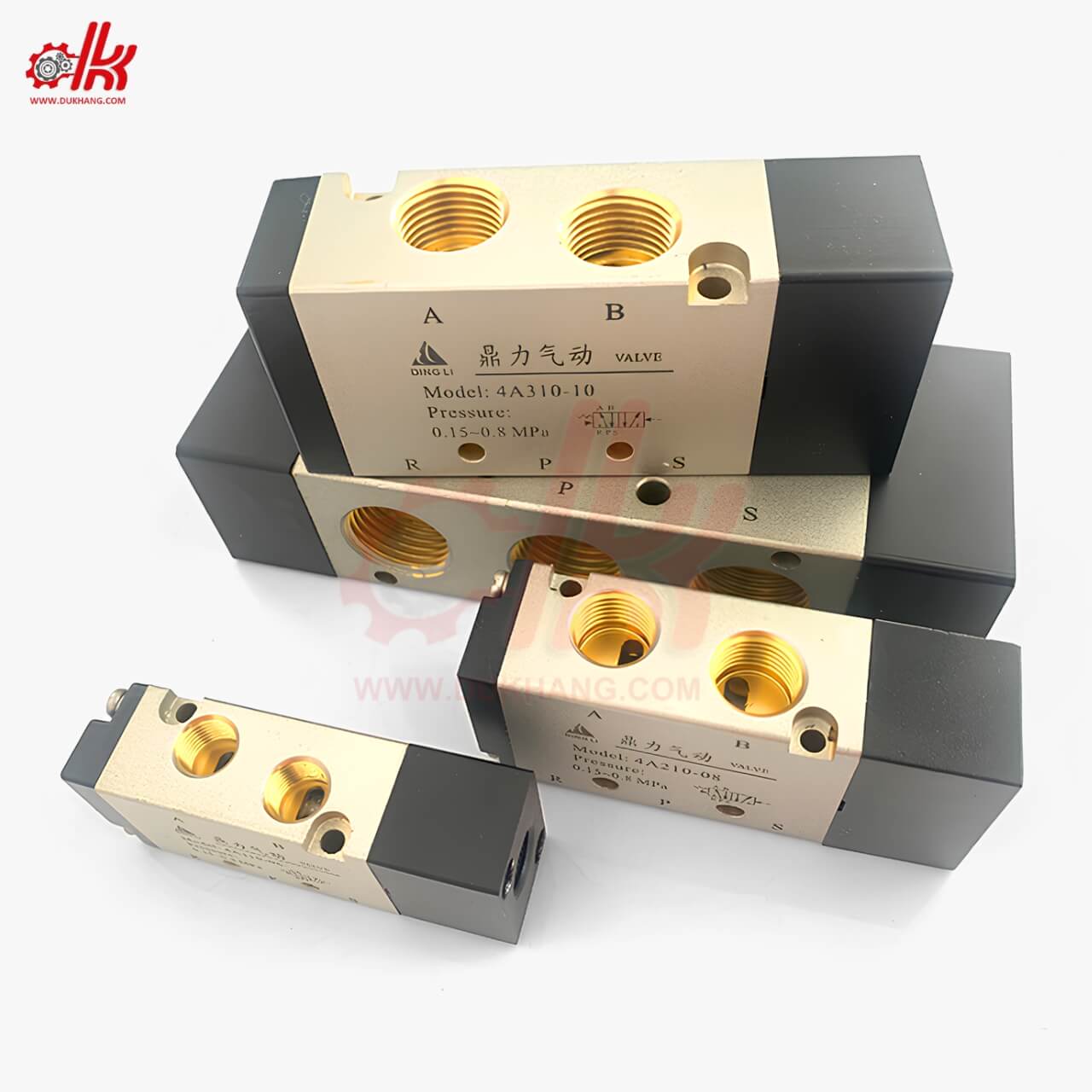

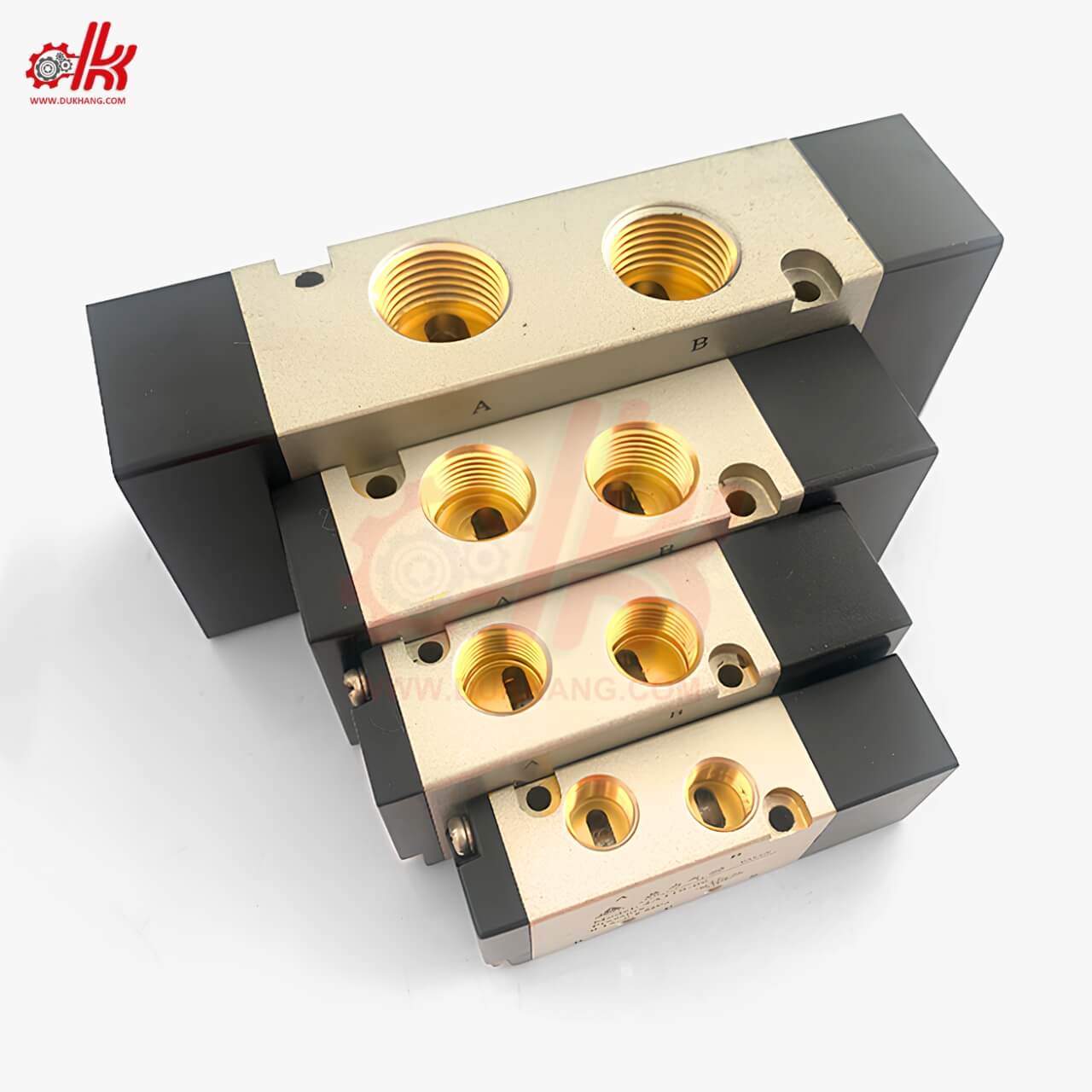

• ✔ Dải model đầy đủ từ 4A110 → 4A430, phù hợp với mọi kích thước xi lanh và lưu lượng khí.

3. Cấu Tạo Chắc Chắn – Độ Bền Cao

• ✔ Thân van bằng hợp kim nhôm cao cấp, chống oxy hóa.
• ✔ Coil điện được đúc kín hoàn toàn, chống bụi, chống nước nhẹ và chịu nhiệt tốt.
• ✔ Gioăng làm kín chất lượng cao giúp đảm bảo độ kín khí và tuổi thọ lâu dài.

4. Tương Thích Hệ Thống Tự Động Hóa

• ✔ Có thể dễ dàng kết nối với PLC, cảm biến, công tắc hành trình hoặc hệ thống điều khiển trung tâm.
• ✔ Hỗ trợ điện áp DC24V, AC220V phổ biến trong công nghiệp.

5. Lắp Đặt Dễ Dàng – Chuẩn Kết Nối Quốc Tế

• ✔ Cổng ren tiêu chuẩn PT (13mm, 17mm, 21mm) tương thích với hầu hết phụ kiện khí nén.
• ✔ Có thể gắn đế hoặc lắp rời, phù hợp với cả hệ thống cố định và module tháo ráp.

6. Chi Phí Hợp Lý – Dễ Thay Thế

• ✔ Van phổ biến, linh kiện dễ tìm – dễ sửa chữa – thay thế nhanh.
• ✔ Giá thành hợp lý, tối ưu chi phí đầu tư và bảo trì cho doanh nghiệp.

Tóm lại : Với tốc độ phản hồi nhanh, độ bền cao, khả năng điều khiển chính xác và tương thích tốt với hệ thống tự động, van kích hơi khí nén 4A là giải pháp điều khiển khí lý tưởng cho mọi ngành công nghiệp hiện đại. Đây là lựa chọn đáng tin cậy cho cả hệ thống đơn giản lẫn dây chuyền tự động hóa phức tạp.

Cấu Tạo Của Van Kích Hơi Khí Nén 4A

Van kích hơi khí nén 4A là loại van điện từ khí nén dùng để điều khiển hướng dòng khí đến các thiết bị chấp hành như xi lanh hoặc cơ cấu khí. Van có hai loại phổ biến: 5/2 (5 cổng – 2 vị trí) và 5/3 (5 cổng – 3 vị trí), được sử dụng rộng rãi trong các hệ thống tự động hóa.

1. Thân Van (Valve Body)

• ✔ Là phần khung chính của van, được làm bằng hợp kim nhôm nguyên khối phủ sơn hoặc anot hóa chống oxy hóa.
• ✔ Bên trong thân van chứa các khoang khí và rãnh dẫn con trượt (spool) giúp điều phối khí đến các cổng ra.
• ✔ Trên thân thường có ký hiệu rõ ràng các cổng: P (cấp khí), A/B (ra khí), R/S (xả khí).

2. Cuộn Coil Điện Từ (Solenoid Coil)

• ✔ Là bộ phận sinh lực từ để kích hoạt van.
• ✔ Coil được đúc kín hoàn toàn, chống bụi, chống ẩm và chịu nhiệt tốt.
• ✔ Có thể sử dụng với điện áp DC24V hoặc AC220V tùy theo yêu cầu hệ thống.

3. Lõi Tác Động (Armature/Plunger)

• ✔ Nằm bên trong cuộn coil, là thanh sắt từ có khả năng di chuyển khi được kích từ.
• ✔ Khi điện cấp vào coil, lực từ kéo lõi này hút về và đẩy con trượt di chuyển, tạo trạng thái đóng/mở dòng khí.

4. Con Trượt (Spool)

• ✔ Là lõi trung tâm điều phối khí, di chuyển qua lại trong thân van để thay đổi hướng dòng khí.
• ✔ Làm bằng hợp kim hoặc thép mạ cứng, có rãnh khí và lỗ thông kết hợp với gioăng để đảm bảo kín khí.

5. Gioăng Làm Kín (O-rings / Seals)

• ✔ Bố trí tại các điểm tiếp xúc của con trượt và thân van, giúp ngăn rò rỉ khí và giữ áp lực ổn định.
• ✔ Thường làm từ NBR hoặc Viton, chịu mài mòn, dầu và nhiệt tốt.

6. Lò Xo Hồi Vị (Return Spring)

• ✔ Dùng để đưa con trượt trở về trạng thái ban đầu khi mất điện (với van đơn).
• ✔ Giúp van hoạt động ổn định và tự động ngắt khí khi không được cấp tín hiệu.

7. Cổng Kết Nối Khí (Ports)

• ✔ Van 4A có tổng cộng 5 cổng:
• ✔ P: Cổng cấp khí
• ✔ A và B: Cổng ra làm việc
• ✔ R và S: Cổng xả khí
• ✔ Cỡ ren thông dụng: PT 1/8″, PT 1/4″, PT 3/8″, PT 1/2″ tùy theo model.

Tóm lại : Cấu tạo của van kích hơi khí nén 4A được tối ưu hóa cho hiệu quả điều khiển nhanh, độ kín khí cao và độ bền vượt trội. Với thiết kế khoa học, dễ tháo lắp và bảo trì, van 4A là thành phần cốt lõi trong nhiều hệ thống tự động hóa sử dụng khí nén hiện nay.

Chức Năng Của Van Kích Hơi Khí Nén 4A

Van kích hơi khí nén 4A (hay còn gọi là van điện từ khí nén 4A) là thiết bị đóng vai trò trung gian trong hệ thống khí nén, giúp điều hướng dòng khí đến các cơ cấu chấp hành như xi lanh hoặc tay gắp. Với thiết kế đa dạng (loại 5/2 và 5/3), van 4A mang lại khả năng điều khiển linh hoạt, chính xác và phù hợp với nhiều mục đích sử dụng trong công nghiệp.

1. Chuyển Hướng Dòng Khí Để Điều Khiển Xi Lanh

• ✔ Chức năng chính của van là điều khiển dòng khí nén cấp vào 2 đầu xi lanh tác động kép, giúp tạo chuyển động tiến – lùi.
• ✔ Van loại 5/2 giúp chuyển đổi 2 trạng thái (A → P, B → R và ngược lại).
• ✔ Van loại 5/3 cho phép dừng xi lanh ở vị trí giữa hoặc xả khí ở 2 đầu khi không có tín hiệu.

2. Kích Hoạt – Ngắt Khí Bằng Tín Hiệu Điện

• ✔ Van 4A sử dụng cuộn coil để kích hoạt, nên có thể dễ dàng tích hợp với PLC, rơ le, cảm biến hoặc công tắc hành trình.
• ✔ Giúp hệ thống hoạt động tự động hoàn toàn, không cần thao tác thủ công.

3. Dừng Giữ Hoặc Xả Xi Lanh An Toàn (Đối Với Van 5/3)

• ✔ Van 5/3 có ba trạng thái:
• ✔ Giữa khóa: giữ cố định xi lanh khi dừng.
• ✔ Giữa xả: cho phép khí thoát ra, giúp xi lanh dừng mềm, tránh sốc.
• ✔ Rất phù hợp cho các hệ thống cần kiểm soát dừng chính xác hoặc ngắt khẩn cấp.

4. Chia Luồng Khí Đến Nhiều Thiết Bị

• ✔ Một số hệ thống dùng nhiều van 4A để điều phối khí đến các cơ cấu khác nhau như băng tải, cánh tay robot, cụm gắp…
• ✔ Van hoạt động như bộ chia hướng dòng khí, kết hợp nhịp nhàng trong hệ thống tự động hóa.

5. Đóng/Mở Nhanh Trong Các Cụm Máy Tự Động

• ✔ Van 4A được ứng dụng rộng rãi trong máy dập, máy đóng gói, máy phân loại, máy ép khí… để thực hiện các thao tác liên tục và chính xác.
• ✔ Nhờ tốc độ đóng/mở nhanh, van đảm bảo nhịp vận hành ổn định cho toàn dây chuyền sản xuất.

Tóm lại : Van kích hơi khí nén 4A có chức năng điều phối luồng khí, điều khiển chuyển động xi lanh, hỗ trợ dừng giữ hoặc xả an toàn – là thiết bị không thể thiếu trong hệ thống khí nén công nghiệp hiện đại. Với thiết kế thông minh, khả năng tích hợp dễ dàng và hiệu suất cao, van 4A đáp ứng tốt cả hệ thống đơn giản và dây chuyền tự động hóa phức tạp.

Ứng Dụng Của Van Kích Hơi Khí Nén 4A

Van kích hơi khí nén 4A là dòng van điện từ phổ biến, được sử dụng rộng rãi trong các hệ thống tự động hóa nhờ khả năng điều khiển dòng khí linh hoạt, chính xác và tốc độ cao. Với thiết kế đa dạng (5/2 và 5/3), dòng van này đáp ứng hiệu quả nhiều ứng dụng từ cơ bản đến nâng cao trong môi trường sản xuất công nghiệp.

1. Điều Khiển Chuyển Động Của Xi Lanh Khí Nén

• ✔ Van 4A được sử dụng để điều hướng dòng khí đến hai đầu xi lanh tác động kép, giúp tạo chuyển động tiến – lùi linh hoạt.
• ✔ Thích hợp cho các ứng dụng cơ bản như: gắp sản phẩm, đóng mở kẹp, ép khí, đẩy chi tiết…

2. Tích Hợp Trong Dây Chuyền Tự Động Hóa

• ✔ Van là một phần không thể thiếu trong hệ thống điều khiển khí nén dùng PLC, cảm biến, timer…
• ✔ Điều khiển thao tác liên hoàn – tuần tự – đồng bộ trong các cụm máy sản xuất bao bì, thực phẩm, nước giải khát, điện tử…

3. Sử Dụng Trong Máy Móc Công Nghiệp

• ✔ Van 4A có mặt trong nhiều thiết bị như:
• ✔ Máy ép khí nén
• ✔ Máy dán tem, máy đóng gói
• ✔ Máy phân loại sản phẩm, máy lắp ráp tự động
• ✔ Đảm bảo tốc độ thao tác nhanh, độ chính xác cao và vận hành ổn định lâu dài.

4. Ứng Dụng Trong Robot Khí Nén Và Cơ Cấu Tay Gắp

• ✔ Van điều khiển các cơ cấu chuyển động dạng robot khí, kết hợp với cảm biến và xilanh để tạo thành hệ thống gắp, xoay, chuyển sản phẩm tự động.
• ✔ Phù hợp cho các ngành: điện tử, cơ khí chính xác, nhựa, in ấn, dệt may…

5. Hệ Thống Thử Nghiệm – Mô Phỏng – Đào Tạo

• ✔ Van được sử dụng trong mô hình đào tạo khí nén tại trường nghề, trung tâm kỹ thuật, giúp học viên thực hành thao tác điều khiển hệ thống tự động.
• ✔ Cũng dùng trong bộ test kiểm tra rò rỉ, kiểm tra áp lực sản phẩm đầu ra.

Tóm lại : Van kích hơi khí nén 4A là lựa chọn hàng đầu cho các ứng dụng điều khiển khí nén nhờ thiết kế chắc chắn, độ nhạy cao và khả năng tích hợp dễ dàng vào hệ thống tự động. Từ dây chuyền sản xuất đến mô hình đào tạo, dòng van này luôn đảm bảo tính linh hoạt, độ bền và hiệu quả chi phí.

Những Lưu Ý Khi Sử Dụng Van Kích Hơi Khí Nén 4A

Van kích hơi khí nén 4A là thiết bị điều khiển dòng khí bằng điện từ, hoạt động liên tục trong môi trường áp lực cao. Để đảm bảo tuổi thọ và hiệu quả vận hành, người sử dụng cần lưu ý các yếu tố kỹ thuật và vận hành sau:

1. Lắp Đặt Đúng Cổng Ký Hiệu

• ● Van có 5 cổng tiêu chuẩn: P (cổng cấp khí), A/B (cổng ra xi lanh), R/S (cổng xả khí).
• ● Cần đấu nối đúng theo sơ đồ kỹ thuật để tránh hở khí, kẹt van hoặc đảo chiều sai hướng.

2. Sử Dụng Nguồn Điện Phù Hợp

• ● Dùng đúng điện áp ghi trên cuộn coil (DC24V, AC220V…).
• ● Tuyệt đối không dùng sai điện áp vì có thể gây cháy coil hoặc mất tín hiệu điều khiển.

3. Không Hoạt Động Liên Tục Với Tần Suất Quá Cao

• ● Van nên được điều khiển với tần suất hợp lý, tránh kích hoạt liên tục trong thời gian dài gây nóng coil, giảm tuổi thọ lõi từ và gioăng làm kín.

4. Dùng Khí Nén Sạch, Đã Qua Xử Lý

• ● Nên kết hợp van với bộ lọc khí FRL (lọc – điều áp – bôi trơn) để loại bỏ bụi, nước và dầu.
• ● Khí bẩn dễ làm kẹt con trượt, mòn gioăng hoặc làm chậm phản hồi.

5. Vệ Sinh Và Kiểm Tra Định Kỳ

• ● Thường xuyên kiểm tra tình trạng: coil có nóng bất thường không, có hiện tượng rò khí ở các cổng, gioăng có bị mòn hoặc nứt không.
• ● Có thể tháo vệ sinh con trượt và bôi trơn nhẹ bằng dầu chuyên dụng nếu van hoạt động kém trơn tru.

6. Không Để Van Ẩm Ướt Hoặc Ngập Nước

• ● Mặc dù coil được đúc kín, nhưng van không chống nước hoàn toàn – cần tránh lắp ở nơi mưa dột, hơi nước mạnh hoặc gần sàn dễ ngập.
• ● Nên dùng hộp bảo vệ hoặc vỏ chắn nước nếu lắp ngoài trời.

7. Thay Coil Chính Hãng Khi Hỏng

• ● Nếu coil bị cháy hoặc yếu, nên thay bằng coil đúng mã từ nhà sản xuất.
• ● Tránh dùng hàng không rõ nguồn gốc vì có thể gây hỏng van hoặc mất an toàn điện.

Tóm lại : Việc sử dụng đúng cách, bảo trì định kỳ và lựa chọn khí sạch sẽ giúp van kích hơi khí nén 4A duy trì hiệu suất hoạt động ổn định, độ bền cao và giảm thiểu sự cố kỹ thuật. Đây là yếu tố quan trọng đảm bảo sự an toàn và hiệu quả cho toàn bộ hệ thống khí nén.
