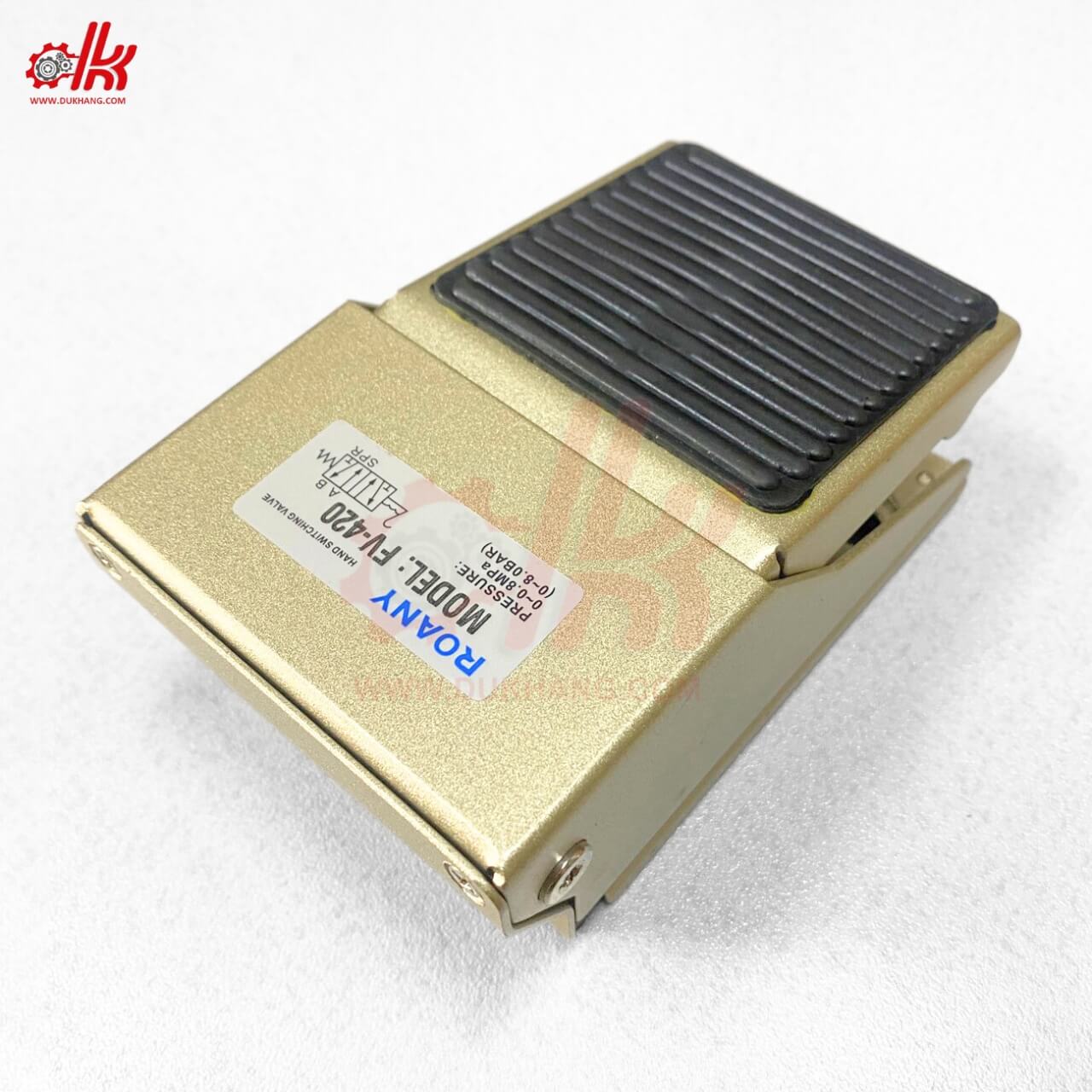

Van Đạp Chân Khí Nén FV

Giới Thiệu Về Van Đạp Chân Khí Nén FV

Van đạp chân khí nén FV là thiết bị điều khiển khí nén bằng cơ học, được vận hành bằng thao tác chân, phù hợp cho các hệ thống thao tác rảnh tay trong dây chuyền sản xuất công nghiệp. Các model phổ biến như FV-320 (van 3/2) và FV-420 (van 5/2) có thiết kế chắc chắn, thao tác nhẹ nhàng, độ bền cao và đặc biệt thích hợp cho các môi trường không dùng điện.

Đặc Điểm Nổi Bật Của Van Đạp Chân Khí Nén FV

• ✅ Vận hành bằng chân – rảnh tay thao tác: Giúp người dùng thao tác đồng thời hai tay trong khi điều khiển bằng chân, tăng hiệu suất công việc.

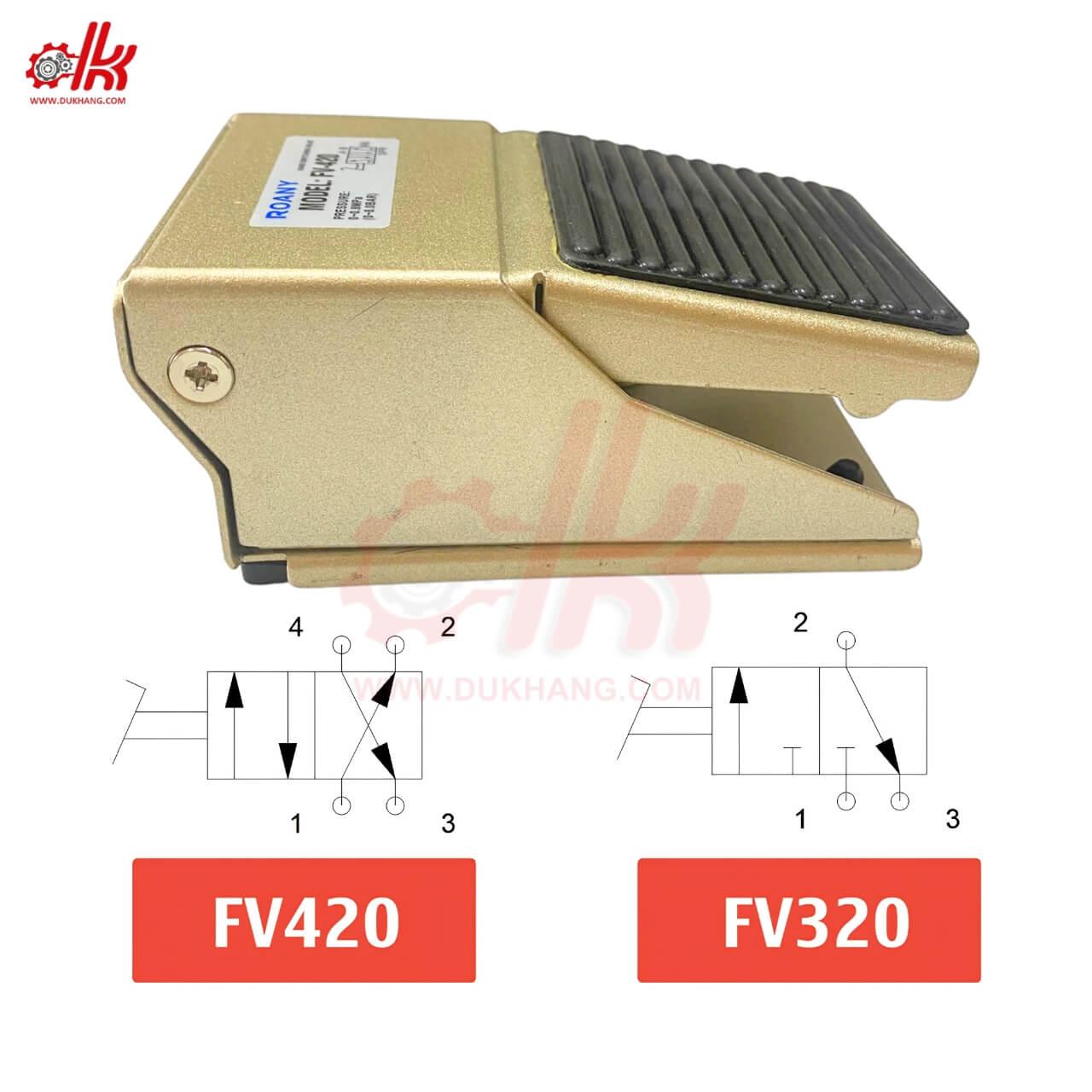

• ✅ Có hai lựa chọn loại van: FV-320 Van 3/2, dùng điều khiển xi lanh đơn. FV-420 Van 5/2, dùng điều khiển xi lanh kép.
• ✅ Thân van bằng hợp kim nhôm sơn tĩnh điện: Bền bỉ, chống oxy hóa, chịu lực tốt trong môi trường công nghiệp.
• ✅ Bàn đạp chống trượt, hồi vị nhanh: Thiết kế gân cao su tăng ma sát, kết hợp lò xo hồi giúp van trở về vị trí ban đầu sau khi nhả chân.
• ✅ Cổng ren tiêu chuẩn 13mm (PT 1/4”): Phù hợp với hầu hết các phụ kiện khí nén và đường ống phổ biến.

Tóm lại : Van đạp chân khí nén FV là giải pháp điều khiển khí lý tưởng trong các hệ thống thao tác rảnh tay. Với thiết kế bền bỉ, vận hành linh hoạt và không phụ thuộc vào điện, dòng van này mang lại giải pháp an toàn – tiết kiệm – hiệu quả cho nhiều ngành công nghiệp hiện đại.

Thông Số Kỹ Thuật Của Van Đạp Chân Khí Nén FV

• Tên sản phẩm : Van Đạp Chân Khí Nén FV
• Kích thước lỗ ren : 1/4″ (13mm)
• Kiểu van : Van 3/2 (FV-320), Van 5/2 (FV-420)
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 60 độ C
• Chất liệu thân : Hợp kim nhôm
• Sử dụng cho : Khí nén
• Hãng sản xuất : Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Van Đạp Chân Khí Nén FV

Van đạp chân khí nén FV là giải pháp điều khiển khí nén bằng cơ học, giúp người vận hành thao tác rảnh tay, an toàn và hiệu quả. Dưới đây là những ưu điểm nổi bật khiến dòng van này được ưa chuộng trong công nghiệp:

1. Không Cần Dùng Điện – An Toàn Tuyệt Đối

• ✔ Van hoạt động hoàn toàn bằng cơ học, không sử dụng nguồn điện.
• ✔ Rất phù hợp trong môi trường dễ cháy nổ, ẩm ướt hoặc yêu cầu an toàn cao như nhà máy thực phẩm, dược phẩm, hóa chất.

2. Thao Tác Rảnh Tay – Nâng Cao Hiệu Quả

• ✔ Van được kích hoạt bằng bàn đạp chân, giúp giải phóng đôi tay cho các thao tác chính như gắp, giữ, lắp ráp.
• ✔ Thích hợp trong dây chuyền sản xuất cần thao tác liên tục và chính xác.

3. Cấu Tạo Bền Bỉ – Tuổi Thọ Cao

• ✔ Thân van bằng hợp kim nhôm sơn tĩnh điện chống gỉ sét, chịu lực tốt.
• ✔ Bàn đạp có gân cao su chống trượt, kết hợp với lò xo hồi vị giúp van hoạt động mượt và ổn định trong thời gian dài.

4. Thiết Kế Gọn Gàng – Lắp Đặt Dễ Dàng

• ✔ Kích thước nhỏ gọn, có thể lắp trực tiếp xuống sàn hoặc bàn thao tác.
• ✔ Cổng ren PT 1/4” (13mm) dễ dàng kết nối với đường ống khí nén thông dụng.

5. Linh Hoạt Với Nhiều Ứng Dụng

• ✔ Có thể chọn loại van 3/2 (FV-320) cho xi lanh đơn hoặc van 5/2 (FV-420) cho xi lanh kép.
• ✔ Phù hợp với nhiều ngành: cơ khí chế tạo, lắp ráp linh kiện, đóng gói, ép khí, tự động hóa thủ công…

6. Tiết Kiệm Chi Phí Vận Hành

• ✔ Không tốn điện năng, ít hỏng vặt, chi phí bảo trì thấp.
• ✔ Thiết kế đơn giản giúp dễ thay thế và bảo dưỡng khi cần.

Tóm lại : Van đạp chân khí nén FV là lựa chọn lý tưởng cho các hệ thống cần điều khiển khí bằng thao tác chân. Với độ bền cao, vận hành an toàn và khả năng tích hợp linh hoạt, dòng van này mang lại hiệu quả vận hành vượt trội trong khi vẫn tối ưu chi phí đầu tư và bảo trì.

Cấu Tạo Của Van Đạp Chân Khí Nén FV

Van đạp chân khí nén FV là thiết bị điều khiển dòng khí bằng cơ học, sử dụng thao tác đạp chân để điều khiển chuyển động của khí nén đến thiết bị chấp hành. Van có cấu tạo đơn giản nhưng chắc chắn, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp.

1. Thân Van (Valve Body)

• ✔ Là phần khung chính, được làm từ hợp kim nhôm nguyên khối, bề mặt sơn tĩnh điện màu vàng chống ăn mòn và oxy hóa.
• ✔ Bên trong thân van có tích hợp bộ cơ cấu điều phối khí (spool) và các buồng dẫn khí.

2. Bàn Đạp Chân (Foot Pedal)

• ✔ Là bộ phận tiếp xúc trực tiếp với người vận hành.
• ✔ Làm từ hợp kim hoặc nhôm phủ sơn, có phủ lớp cao su rãnh chống trượt để tăng độ bám.
• ✔ Thiết kế nghiêng hợp lý, giúp thao tác nhẹ nhàng và chính xác.

3. Cơ Cấu Lò Xo Hồi (Return Spring)

• ✔ Tích hợp bên trong, giúp bàn đạp và lõi van trở về vị trí ban đầu sau khi nhả chân.
• ✔ Đảm bảo van không bị kẹt, luôn sẵn sàng cho lần thao tác tiếp theo.
• ✔ Lò xo làm bằng thép đàn hồi chất lượng cao, có độ bền hàng chục nghìn chu kỳ sử dụng.

4. Con Trượt (Spool)

• ✔ Nằm bên trong thân van, có nhiệm vụ đóng/mở và điều hướng dòng khí nén khi có lực tác động từ bàn đạp.
• ✔ Làm bằng thép không gỉ hoặc hợp kim nhôm, kết hợp với các gioăng làm kín để đảm bảo độ kín khí.

5. Gioăng Làm Kín (Seals / O-rings)

• ✔ Được bố trí tại các điểm tiếp xúc giữa con trượt và thân van để ngăn rò rỉ khí.
• ✔ Thường sử dụng vật liệu NBR hoặc Viton, chịu nhiệt, chịu mài mòn tốt.

6. Cổng Kết Nối Khí (Air Ports)

• ✔ Gồm các cổng:
• ✔ P – Cổng cấp khí
• ✔ A, B – Cổng ra làm việc (tùy loại 3/2 hoặc 5/2)
• ✔ R, S – Cổng xả khí
• ✔ Kích thước ren chuẩn PT 1/4” (13mm), dễ dàng kết nối với phụ kiện tiêu chuẩn.

Tóm lại : Cấu tạo của van đạp chân khí nén FV tuy đơn giản nhưng được tối ưu để đảm bảo thao tác dễ dàng, khí không bị rò rỉ và khả năng hoạt động ổn định trong môi trường công nghiệp. Thiết kế cứng cáp, bền bỉ cùng khả năng hồi vị nhanh giúp van đáp ứng tốt mọi yêu cầu về điều khiển thủ công bằng chân.

Chức Năng Của Van Đạp Chân Khí Nén FV

Van đạp chân khí nén FV là thiết bị điều khiển khí nén bằng thao tác chân, giúp người vận hành điều khiển các thiết bị chấp hành như xi lanh, tay gắp… mà không cần dùng tay hay nguồn điện. Với thiết kế chắc chắn và hoạt động linh hoạt, van FV thực hiện nhiều chức năng quan trọng trong hệ thống khí nén công nghiệp.

1. Điều Khiển Xi Lanh Khí Nén Bằng Chân

• ✔ Van FV được sử dụng để cấp – ngắt – chuyển hướng dòng khí nén đến xi lanh tác động đơn (với FV-320) hoặc tác động kép (với FV-420).
• ✔ Giúp vận hành các chuyển động như gắp – đẩy – ép – giữ – nâng – hạ mà không cần dùng tay hay van điện từ.

2. Giải Phóng Đôi Tay Khi Thao Tác

• ✔ Nhờ cơ chế đạp chân, người dùng có thể rảnh cả hai tay để thực hiện các công đoạn như lắp ráp, cố định chi tiết, điều chỉnh vật liệu trong khi chân điều khiển thiết bị khí nén.
• ✔ Tăng hiệu suất lao động và độ chính xác thao tác trong các dây chuyền sản xuất thủ công.

3. Thay Thế Van Điện Trong Môi Trường Không Dùng Điện

• ✔ Van FV không cần cấp nguồn, rất phù hợp để sử dụng trong các khu vực dễ cháy nổ, ẩm ướt hoặc yêu cầu chống tĩnh điện như:
• ✔ Nhà máy dệt
• ✔ Xưởng gỗ
• ✔ Phòng sạch thực phẩm/dược phẩm

4. Ngắt/Mở Dòng Khí Khi Cần Dừng Khẩn Cấp

• ✔ Người vận hành có thể nhấn bàn đạp để nhanh chóng cắt hoặc cấp khí cho thiết bị – giúp kiểm soát tình huống bất ngờ an toàn và hiệu quả.
• ✔ Hữu ích trong môi trường làm việc có tần suất thao tác liên tục, yêu cầu dừng nhanh.

5. Tăng Độ Linh Hoạt Cho Hệ Thống Khí Nén

• ✔ Van FV có thể được gắn cố định dưới bàn, trên sàn hoặc tại cụm điều khiển phụ, giúp bố trí hệ thống khí nén theo nhu cầu thực tế.
• ✔ Dễ dàng tích hợp vào dây chuyền thao tác bán tự động hoặc thủ công hiện đại.

Tóm lại : Van đạp chân khí nén FV thực hiện chức năng điều khiển khí một cách linh hoạt, an toàn và hiệu quả thông qua thao tác chân. Dòng van này mang lại sự tiện lợi, tối ưu thao tác và tăng năng suất trong các hệ thống khí nén công nghiệp mà không cần điện hoặc điều khiển phức tạp.

Ứng Dụng Của Van Đạp Chân Khí Nén FV

Van đạp chân khí nén FV là thiết bị điều khiển cơ học được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp. Với ưu điểm vận hành bằng chân, không cần điện và dễ thao tác, van FV phù hợp cho nhiều tình huống sản xuất yêu cầu rảnh tay, thao tác liên tục và độ an toàn cao.

1. Điều Khiển Thiết Bị Khí Nén Trong Dây Chuyền Bán Tự Động

• ✔ Dùng để điều khiển xi lanh khí nén, cụm gắp, đẩy, kẹp sản phẩm… trong các cụm máy thao tác đơn giản.
• ✔ Thường xuất hiện trong máy ép khí, máy dập, máy đóng gói, máy cắt khí nén thủ công.

2. Ứng Dụng Trong Các Trạm Lắp Ráp Cơ Khí – Điện Tử

• ✔ Cho phép người vận hành sử dụng cả hai tay để lắp linh kiện, định vị sản phẩm, kiểm tra chi tiết, trong khi chân điều khiển thao tác khí.
• ✔ Tăng tốc độ làm việc và độ chính xác trong các dây chuyền lắp ráp sản phẩm nhỏ, nhẹ.

3. Ngành Bao Bì – In Ấn – Đóng Gói

• ✔ Van FV được dùng để kích hoạt xi lanh đóng hộp, kéo màng, ép nắp túi, gạt sản phẩm ra băng tải.
• ✔ Giúp thao tác liên tục, chính xác và không cần đầu tư vào hệ thống điều khiển điện tử phức tạp.

4. Ứng Dụng Trong Môi Trường Không Có Điện Hoặc Cần An Toàn Cao

• ✔ Rất lý tưởng cho các khu vực như:
• ✔ Xưởng sản xuất dễ cháy nổ (gỗ, dệt, hóa chất)
• ✔ Phòng sạch thực phẩm, dược phẩm
• ✔ Các khu vực ẩm ướt, hạn chế sử dụng điện

5. Thực Hành Kỹ Thuật Khí Nén – Mô Hình Đào Tạo

• ✔ Van đạp chân FV là thiết bị không thể thiếu trong các mô hình giảng dạy khí nén tại trường nghề, trung tâm đào tạo kỹ thuật.
• ✔ Giúp học viên rèn luyện thao tác thực tế, nhận biết luồng khí và điều khiển thiết bị chấp hành thủ công.

Tóm lại : Van đạp chân khí nén FV là giải pháp điều khiển đơn giản nhưng cực kỳ hiệu quả trong hệ thống khí nén công nghiệp. Với khả năng vận hành bằng chân, không dùng điện, van phù hợp cho các ứng dụng sản xuất, lắp ráp, đóng gói, đào tạo kỹ thuật và cả những môi trường khắt khe về an toàn. Đây là lựa chọn thông minh cho những doanh nghiệp muốn tối ưu hiệu suất với chi phí đầu tư thấp.

Những Lưu Ý Khi Sử Dụng Van Đạp Chân Khí Nén FV

Van đạp chân khí nén FV là thiết bị điều khiển cơ học hiệu quả và tiện lợi. Tuy nhiên, để đảm bảo thiết bị hoạt động ổn định, kéo dài tuổi thọ và đảm bảo an toàn cho người sử dụng, cần chú ý một số điểm kỹ thuật sau:

1. Lắp Đặt Đúng Ký Hiệu Cổng Khí

• ● Van FV gồm các cổng: P (cổng cấp khí), A, B (cổng làm việc), R, S (cổng xả khí) – tùy theo loại van 3/2 hoặc 5/2.
• ● Cần đấu nối đúng vị trí theo sơ đồ kỹ thuật để van hoạt động chính xác và không gây rò rỉ.

2. Sử Dụng Trong Giới Hạn Áp Suất Cho Phép

• ● Van hoạt động ổn định ở áp suất 0 – 0.8 MPa.
• ● Không sử dụng khí nén vượt ngưỡng để tránh hư hỏng gioăng, kẹt trượt hoặc bật nắp van.

3. Chỉ Dùng Với Khí Nén Sạch, Khô

• ● Sử dụng khí đã qua bộ lọc – tách ẩm – điều áp (FRL) để tránh bụi bẩn, nước và dầu làm mòn chi tiết bên trong.
• ● Khí bẩn dễ làm kẹt van, xì khí và giảm tuổi thọ thiết bị.

4. Không Đạp Liên Tục Với Tần Suất Quá Cao

• ● Van có lò xo hồi, nếu thao tác liên tục và mạnh trong thời gian dài dễ làm nóng trục, mòn lò xo hoặc gãy bàn đạp.
• ● Nên thao tác dứt khoát, đúng lực và để van có thời gian hồi vị hoàn toàn.

5. Vệ Sinh Và Bảo Trì Định Kỳ

• ● Lau sạch bụi, dầu mỡ bám trên bàn đạp và thân van.
• ● Kiểm tra lò xo hồi, gioăng làm kín và các cổng ren định kỳ mỗi 3–6 tháng.
• ● Bôi trơn nhẹ trục nếu thấy thao tác có hiện tượng khô, cứng.

6. Không Lắp Đặt Ở Nơi Ẩm Ướt, Hóa Chất Mạnh

• ● Dù được làm bằng hợp kim nhôm sơn tĩnh điện, nhưng van vẫn cần tránh tiếp xúc trực tiếp với hóa chất ăn mòn, hơi nước mặn hoặc dầu công nghiệp.
• ● Nếu cần dùng trong môi trường đặc biệt, nên bố trí che chắn hoặc hộp bảo vệ cho van.

Tóm lại : Tuân thủ các lưu ý trên sẽ giúp van đạp chân khí nén FV vận hành ổn định, tăng tuổi thọ, đảm bảo an toàn cho người sử dụng và hiệu quả hoạt động của toàn hệ thống khí nén. Đây là bước quan trọng trong bảo trì thiết bị công nghiệp hiện đại.
