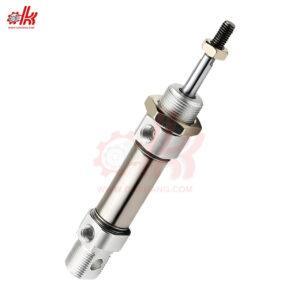

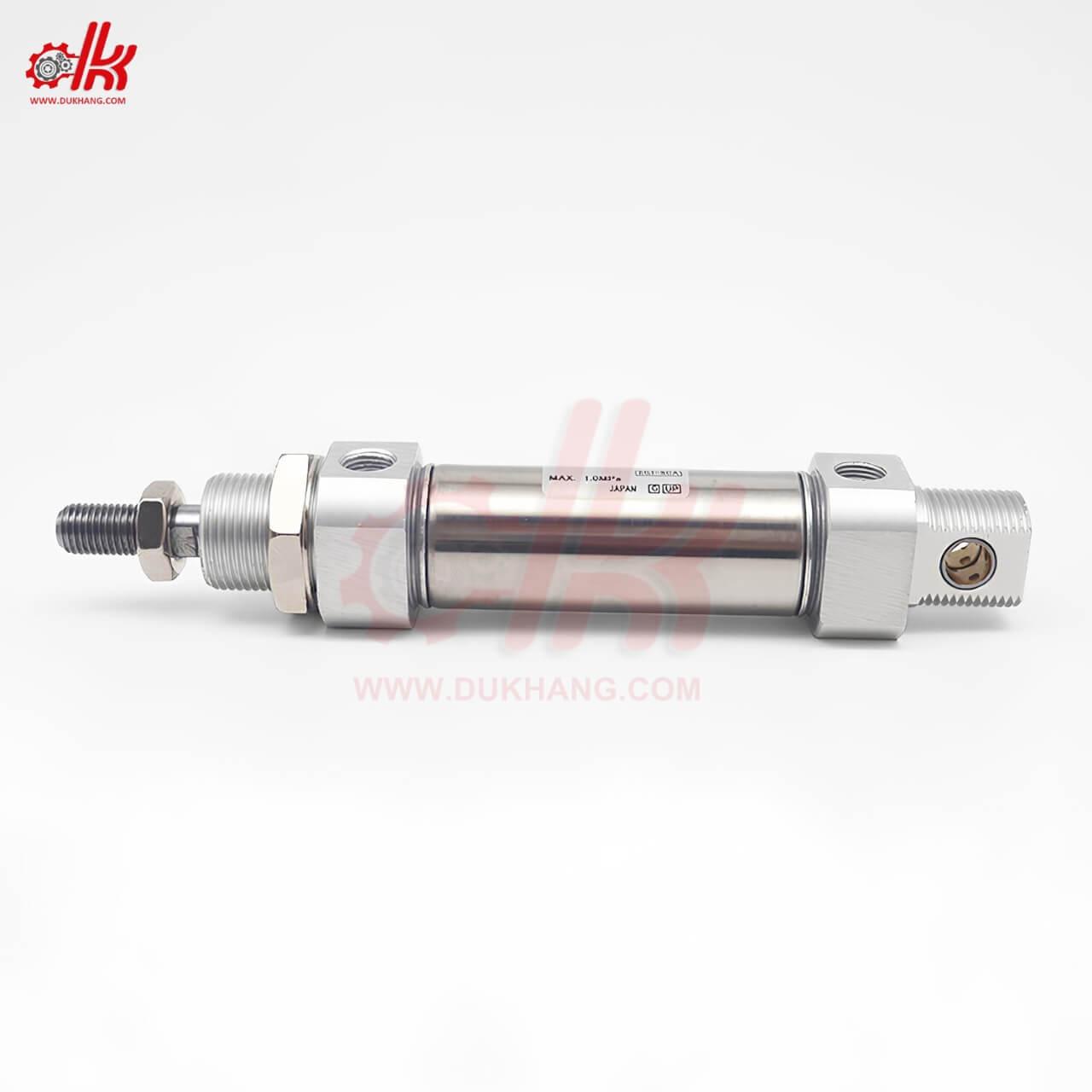

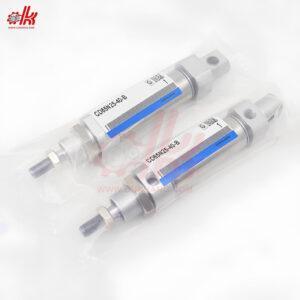

Xi lanh khí nén tròn CD85N

Giới thiệu về xi lanh khí nén tròn CD85N

Xi lanh khí nén tròn CD85N là loại xi lanh nhỏ gọn, có thiết kế tròn, thân bằng nhôm với khả năng vận hành linh hoạt và độ bền cao. Dòng CD85N thuộc dòng xi lanh ISO 6432, được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như tự động hóa, chế tạo máy, đóng gói, và lắp ráp linh kiện điện tử.

Đặc điểm nổi bật của xi lanh khí nén tròn CD85N

• Thiết kế nhỏ gọn, vỏ nhôm: Trọng lượng nhẹ nhưng vẫn đảm bảo độ bền, giúp giảm tải cho hệ thống.
• Tiêu chuẩn ISO 6432: Dễ dàng thay thế và tương thích với nhiều hệ thống khí nén khác nhau.
• Hành trình đa dạng: Có thể lựa chọn nhiều hành trình khác nhau, phù hợp với nhiều ứng dụng.
• Lắp đặt linh hoạt: Có thể gắn bằng vít hoặc gá kẹp, dễ dàng trong quá trình tích hợp vào hệ thống.
• Có cảm biến từ: Dễ dàng theo dõi vị trí piston trong quá trình vận hành.

Xi lanh khí nén tròn CD85N là một lựa chọn tối ưu cho các hệ thống khí nén nhờ thiết kế nhỏ gọn, bền bỉ, dễ lắp đặt và vận hành. Với khả năng hoạt động ổn định và độ bền cao, đây là dòng sản phẩm được nhiều doanh nghiệp tin dùng trong sản xuất và tự động hóa.

Ưu điểm của xi lanh khí nén tròn CD85N

Xi lanh khí nén tròn CD85N được nhiều doanh nghiệp lựa chọn nhờ vào những ưu điểm vượt trội so với các loại xi lanh khí nén khác. Dưới đây là một số ưu điểm nổi bật:

• Thiết kế nhỏ gọn, trọng lượng nhẹ: Xi lanh khí nén tròn CD85N có kết cấu tròn, thân bằng nhôm, giúp giảm trọng lượng đáng kể mà vẫn đảm bảo độ bền cao. Kích thước nhỏ gọn giúp dễ dàng lắp đặt vào các hệ thống có không gian hạn chế.
• Đạt tiêu chuẩn ISO 6432 – Dễ dàng thay thế: Tuân thủ tiêu chuẩn ISO 6432, giúp xi lanh khí nén tròn CD85N có tính tương thích cao, dễ dàng thay thế và sử dụng trong các hệ thống khí nén khác nhau. Điều này giúp giảm thời gian bảo trì và tối ưu hóa hiệu suất vận hành.
• Hoạt động ổn định, tuổi thọ cao: Xi lanh khí nén tròn CD85N có bộ phận đệm khí giúp giảm va đập, hạn chế mài mòn, kéo dài tuổi thọ của xi lanh. Sử dụng vòng piston chất lượng cao, đảm bảo vận hành trơn tru và bền bỉ theo thời gian.
• Lắp đặt linh hoạt với nhiều phương thức gá đặt: Có thể lắp đặt bằng vít hoặc gá kẹp giúp dễ dàng cố định xi lanh trên các thiết bị máy móc. Có nhiều lựa chọn lắp ráp như gắn trực tiếp, gá đế, hoặc gắn với trục ren.
• Có tùy chọn cảm biến từ: Một số phiên bản của CD85N được trang bị cảm biến từ (Reed switch) giúp theo dõi chính xác vị trí piston. Điều này rất hữu ích trong các hệ thống tự động hóa, giúp điều khiển chính xác mà không cần can thiệp thủ công.
• Hiệu suất làm việc cao, tiết kiệm năng lượng: Xi lanh khí nén tròn CD85N có tốc độ vận hành từ 50 ~ 500 mm/s, giúp đáp ứng nhanh trong các hệ thống sản xuất. Tiêu thụ khí nén tối ưu, giúp tiết kiệm năng lượng, giảm chi phí vận hành.
• Phù hợp với nhiều môi trường làm việc: Hoạt động tốt trong điều kiện nhiệt độ từ -10°C đến 60°C, thích hợp với nhiều môi trường công nghiệp. Có thể sử dụng với nhiều loại khí nén đã qua xử lý để đảm bảo độ bền cao.
• Đa dạng kích thước và hành trình: Xi lanh khí nén tròn CD85N có nhiều lựa chọn đường kính piston và hành trình, phù hợp với nhiều yêu cầu khác nhau. Dễ dàng tùy chỉnh để đáp ứng từng ứng dụng cụ thể trong dây chuyền sản xuất, đóng gói, lắp ráp linh kiện, v.v..

Xi lanh khí nén tròn CD85N là một giải pháp tối ưu cho các hệ thống khí nén nhờ thiết kế nhỏ gọn, bền bỉ, tiết kiệm năng lượng và dễ dàng lắp đặt. Với các ưu điểm trên, đây là sản phẩm lý tưởng cho nhiều ngành công nghiệp, đặc biệt là tự động hóa, chế tạo máy, đóng gói và điện tử.

Thông số kỹ thuật của xi lanh khí nén tròn CD85N

• Tên sản phẩm: Xi lanh khí nén tròn CD85N
• Đường kính piston: 10mm, 15mm, 20mm, 25mm, 32mm
• Hành trình: Từ 10 – 100mm
• Áp suất hoạt động: Từ 0.1 ~ 0.7 MPa
• Nhiệt độ hoạt động: Từ -10°C đến 60°C
• Tốc độ: Từ 50 ~ 500 mm/s
• Sử dụng cho: Khí nén
• Tình trạng: Mới 100%

Cấu tạo của xi lanh khí nén tròn CD85N

Xi lanh khí nén tròn CD85N có thiết kế nhỏ gọn nhưng vẫn đảm bảo hiệu suất cao và độ bền trong quá trình sử dụng. Dưới đây là các bộ phận chính của xi lanh và chức năng của từng thành phần:

• Thân xi lanh: Được làm bằng hợp kim nhôm anodized giúp giảm trọng lượng, chống ăn mòn và tăng độ bền. Có dạng trụ tròn theo tiêu chuẩn ISO 6432, dễ dàng lắp đặt vào nhiều hệ thống khí nén.
• Nắp xi lanh trước và sau: Là hai đầu của xi lanh giúp bảo vệ và cố định các bộ phận bên trong. Thường được làm từ hợp kim nhôm hoặc thép không gỉ để đảm bảo độ bền. Nắp trước có lỗ ren để gắn thanh piston.
• Piston: Là bộ phận chuyển động chính, chịu tác động của khí nén để tạo lực đẩy hoặc kéo. Được làm từ hợp kim nhôm nhẹ nhưng cứng, giúp giảm ma sát và tăng độ bền. Có rãnh từ (đối với phiên bản có cảm biến) giúp cảm biến từ nhận biết vị trí piston.
• Thanh piston: Kết nối piston với tải cần di chuyển. Được làm từ thép không gỉ, chịu lực cao và chống ăn mòn tốt. Có ren ngoài để gắn với các cơ cấu chấp hành (gá, kẹp, tay đòn…).
• Phớt làm kín: Giúp ngăn rò rỉ khí, đảm bảo hiệu suất làm việc của xi lanh. Gồm phớt ở piston, thanh piston và hai nắp xi lanh. Thường làm từ cao su NBR hoặc Viton, chịu nhiệt và áp suất tốt.
• Vòng đệm khí: Giúp giảm chấn động khi piston về cuối hành trình, tăng tuổi thọ xi lanh. Loại CD85N thường dùng đệm khí hoặc cao su để hạn chế va đập và giảm tiếng ồn.
• Cổng cấp khí: Gồm hai cổng: cổng cấp khí vào và cổng xả khí. Cho phép khí nén đi vào đẩy piston di chuyển theo hai hướng (xi lanh hai chiều). Dùng ren tiêu chuẩn để kết nối với ống dẫn khí.
• Nam châm cảm biến (Tùy chọn): Một số phiên bản CD85N có tích hợp nam châm trên piston. Dùng để kết hợp với cảm biến từ nhằm theo dõi vị trí piston trong quá trình hoạt động.

Xi lanh khí nén tròn CD85N có cấu tạo đơn giản nhưng tối ưu, đảm bảo hoạt động ổn định, ít hư hỏng và dễ bảo trì. Với thiết kế nhỏ gọn, độ bền cao, xi lanh này là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.

Chức năng của xi lanh khí nén tròn CD85N

Xi lanh khí nén tròn CD85N là một thiết bị cơ khí quan trọng trong hệ thống khí nén, có chức năng chính là chuyển đổi năng lượng khí nén thành chuyển động cơ học. Nhờ thiết kế nhỏ gọn, nhẹ và hiệu suất cao, dòng xi lanh này được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

• Chuyển đổi năng lượng khí nén thành chuyển động tịnh tiến: Xi lanh khí nén tròn CD85N hoạt động nhờ khí nén, khi khí được cấp vào một trong hai đầu, nó sẽ đẩy piston di chuyển tịnh tiến theo một hướng nhất định. Khi cấp khí vào đầu còn lại, piston sẽ di chuyển ngược lại, giúp thực hiện các tác vụ đóng/mở, đẩy/kéo trong hệ thống máy móc.
• Đẩy/kéo các cơ cấu chấp hành trong hệ thống tự động hóa: Xi lanh khí nén tròn CD85N có thể tạo lực đẩy hoặc kéo, giúp vận hành các bộ phận cơ khí như tay kẹp, bàn trượt, băng tải, van điều khiển… Được ứng dụng nhiều trong các dây chuyền tự động hóa, chế tạo máy, lắp ráp linh kiện…
• Nâng hạ và di chuyển vật trong hệ thống khí nén: Xi lanh khí nén tròn CD85N giúp nâng hạ sản phẩm hoặc đẩy vật thể trong nhiều hệ thống như đẩy sản phẩm vào khuôn hoặc băng tải, đưa phôi vào vị trí gia công, điều khiển cơ cấu kẹp, đẩy, kéo.
• Điều khiển đóng/mở van trong hệ thống khí nén: Trong hệ thống điều khiển van khí nén, xi lanh khí nén tròn CD85N có thể dùng để đóng/mở van một cách chính xác và nhanh chóng. Ứng dụng trong các ngành hóa chất, thực phẩm, xử lý nước thải, nơi cần kiểm soát dòng chảy của chất lỏng/khí.
• Hỗ trợ thao tác kẹp, giữ, căn chỉnh vị trí: Trong ngành lắp ráp linh kiện điện tử, cơ khí chính xác, xi lanh khí nén tròn CD85N giúp định vị, căn chỉnh linh kiện khi lắp ráp. Được sử dụng trong tay kẹp khí nén, giúp cố định sản phẩm mà không cần tác động bằng tay.

Xi lanh khí nén CD85N là một thiết bị quan trọng trong hệ thống tự động hóa, giúp thực hiện các thao tác đẩy/kéo, đóng/mở, nâng/hạ, kẹp/giữ và căn chỉnh vị trí. Nhờ thiết kế nhỏ gọn, bền bỉ và dễ lắp đặt, CD85N được ứng dụng rộng rãi trong nhiều lĩnh vực như đóng gói, chế tạo máy, tự động hóa, lắp ráp điện tử và điều khiển van.

Ứng dụng của xi lanh khí nén tròn CD85N

Xi lanh khí nén tròn CD85N là một trong những loại xi lanh phổ biến trong hệ thống tự động hóa, nhờ vào thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng hoạt động linh hoạt. Dưới đây là những ứng dụng quan trọng của xi lanh khí nén tròn CD85N trong các ngành công nghiệp.

1. Trong Ngành Tự Động Hóa và Cơ Khí Chế Tạo
• Dây chuyền sản xuất tự động: CD85N thường được dùng để đẩy, kẹp, giữ hoặc di chuyển vật phẩm trên băng tải.
• Robot công nghiệp: Được sử dụng trong cánh tay robot để tạo chuyển động lên/xuống, tịnh tiến hoặc xoay.
• Máy đóng gói: Điều khiển các cơ cấu đóng mở hộp, ép niêm phong bao bì hoặc đẩy sản phẩm vào khuôn.

2. Trong Ngành Điện Tử & Chế Tạo Linh Kiện
• Máy hàn linh kiện SMT: Xi lanh CD85N hỗ trợ dịch chuyển đầu hàn hoặc ép linh kiện lên bảng mạch.
• Dây chuyền kiểm tra & đo lường: Dùng để kẹp, cố định hoặc đẩy sản phẩm vào vị trí đo chính xác.

3. Trong Ngành Ô Tô
• Lắp ráp linh kiện ô tô: Điều khiển kẹp, di chuyển, lắp ráp các bộ phận nhỏ như cảm biến, dây điện, chi tiết nhựa.
• Dây chuyền sơn tự động: Hỗ trợ điều chỉnh khoảng cách đầu phun hoặc di chuyển vật phẩm vào vị trí sơn.

4. Trong Ngành Thực Phẩm & Đồ Uống
• Dây chuyền đóng chai & đóng gói thực phẩm: Xi lanh CD85N giúp định vị chai, lon, đóng nắp, ép bao bì.
• Máy chiết rót: Hỗ trợ đóng mở van hoặc dịch chuyển vòi rót tự động.

5. Trong Ngành Dệt May
• Máy cắt vải, in lụa: Đẩy dao cắt, cố định vải hoặc điều chỉnh khuôn in.
• Dây chuyền hoàn tất vải: Điều khiển các hệ thống kẹp vải, căng vải hoặc xếp gấp tự động.

6. Trong Ngành Gỗ & Nội Thất
• Máy khoan, phay gỗ: Xi lanh khí nén giúp đẩy phôi vào vị trí khoan/phay.
• Máy sơn & ép keo: Điều khiển đầu phun keo hoặc ép dính vật liệu.

Tóm lại, xi lanh khí nén CD85N là một lựa chọn lý tưởng trong các hệ thống tự động hóa cần tính linh hoạt, nhỏ gọn và độ bền cao. Nó được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là lắp ráp điện tử, ô tô, thực phẩm, dệt may và chế biến gỗ.

Những lưu ý khi sử dụng xi lanh khí nén tròn CD85N

Xi lanh khí nén CD85N của SMC là một thiết bị quan trọng trong hệ thống tự động hóa, giúp thực hiện các thao tác đẩy, kéo, kẹp, ép với độ chính xác cao. Tuy nhiên, để đảm bảo hiệu suất hoạt động ổn định, tăng tuổi thọ và an toàn khi sử dụng, cần lưu ý một số điều quan trọng sau:

• Lựa Chọn Xi Lanh Phù Hợp Với Ứng Dụng: Chọn đúng đường kính piston và hành trình phù hợp với tải trọng và không gian lắp đặt. Kiểm tra áp suất khí nén yêu cầu của hệ thống để đảm bảo xi lanh hoạt động hiệu quả (thường từ 0.1 ~ 0.7 MPa). Nếu cần độ chính xác cao, có thể chọn loại có cảm biến từ (Reed Switch) để theo dõi vị trí piston.
• Kiểm Tra Nguồn Cung Cấp Khí Nén: Khí nén phải sạch và khô để tránh làm hỏng gioăng phớt và linh kiện bên trong xi lanh. Lắp bộ lọc khí (Air Filter) để loại bỏ bụi bẩn và hơi nước trước khi cấp vào xi lanh. Đảm bảo áp suất khí nén ổn định, không quá cao hoặc quá thấp so với tiêu chuẩn của xi lanh.
• Đảm Bảo Lắp Đặt Đúng Kỹ Thuật: Xi lanh phải được lắp đặt chắc chắn, không bị rung lắc khi hoạt động. Sử dụng giá đỡ hoặc gá kẹp phù hợp để cố định xi lanh. Đảm bảo trục piston thẳng hàng với hướng di chuyển của tải, tránh bị lệch trục gây mài mòn. Không được siết quá chặt các ốc vít, tránh làm biến dạng xi lanh.
• Kiểm Tra Và Bảo Trì Định Kỳ: Bôi trơn xi lanh định kỳ bằng dầu khí nén chuyên dụng để giảm ma sát và tăng tuổi thọ piston. Kiểm tra phớt làm kín (seal/gasket), nếu có dấu hiệu rò rỉ khí thì cần thay thế kịp thời. Vệ sinh cổng cấp khí để tránh bụi bẩn làm tắc nghẽn đường khí. Kiểm tra cảm biến từ nếu có, đảm bảo hoạt động chính xác.
• Tránh Quá Tải Và Sử Dụng Sai Mục Đích: Không vượt quá tải trọng cho phép của xi lanh. Nếu tải trọng quá lớn, cần chọn xi lanh có đường kính piston lớn hơn. Không sử dụng xi lanh trong môi trường có hóa chất ăn mòn hoặc bụi bẩn quá nhiều, trừ khi xi lanh có lớp phủ chống ăn mòn. Không sử dụng khí nén chưa qua xử lý, vì hơi nước và tạp chất có thể làm hỏng xi lanh nhanh chóng.
• Kiểm Soát Tốc Độ Và Hành Trình Xi Lanh: Sử dụng van tiết lưu (Flow Control Valve) để điều chỉnh tốc độ piston, tránh va đập mạnh khi piston di chuyển. Nếu xi lanh hoạt động với tốc độ cao, cần có hệ thống giảm chấn hoặc đệm khí để bảo vệ xi lanh khỏi hư hỏng. Kiểm tra hành trình xi lanh không được vượt quá giới hạn, nếu cần điều chỉnh, hãy sử dụng bộ giới hạn hành trình.
• Lưu Ý Khi Sử Dụng Xi Lanh Có Cảm Biến Từ: Nếu xi lanh CD85N có cảm biến từ, cần lắp cảm biến đúng vị trí theo hướng dẫn của nhà sản xuất. Không lắp cảm biến quá xa hoặc quá gần piston, tránh làm giảm độ chính xác khi phát hiện tín hiệu. Sử dụng đúng nguồn điện và bộ điều khiển để tránh làm hỏng cảm biến.
• Đảm Bảo An Toàn Khi Vận Hành: Không chạm vào xi lanh khi đang hoạt động, tránh nguy cơ bị kẹp hoặc chấn thương. Khi bảo trì, ngắt nguồn khí nén trước khi tháo rời xi lanh để tránh áp suất còn dư gây nguy hiểm. Không tháo rời xi lanh khi chưa có kinh nghiệm, nếu cần sửa chữa phức tạp, hãy liên hệ kỹ thuật viên chuyên nghiệp.

Xi lanh khí nén tròn CD85N là một thiết bị quan trọng trong hệ thống tự động hóa, nhưng để đảm bảo hiệu suất và độ bền, cần chú ý đến chất lượng khí nén, lắp đặt đúng kỹ thuật, kiểm tra định kỳ và đảm bảo an toàn khi vận hành.
