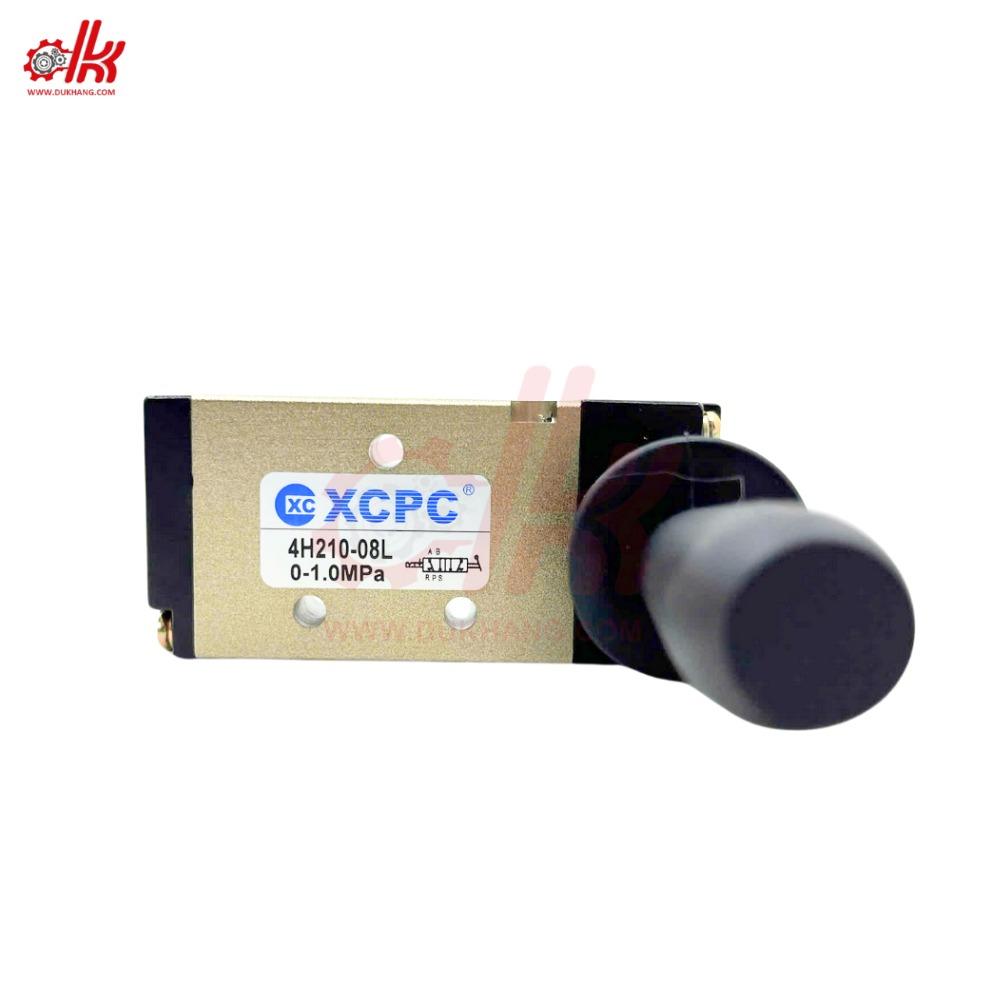

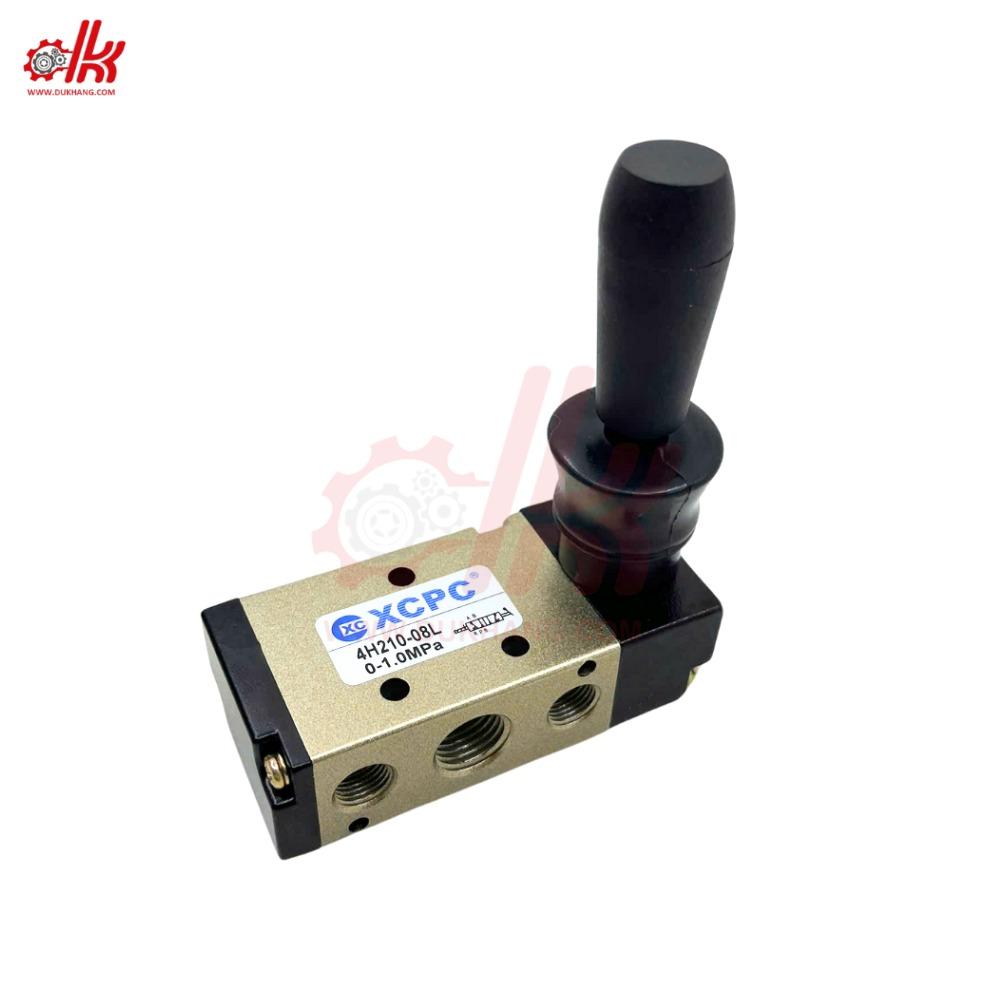

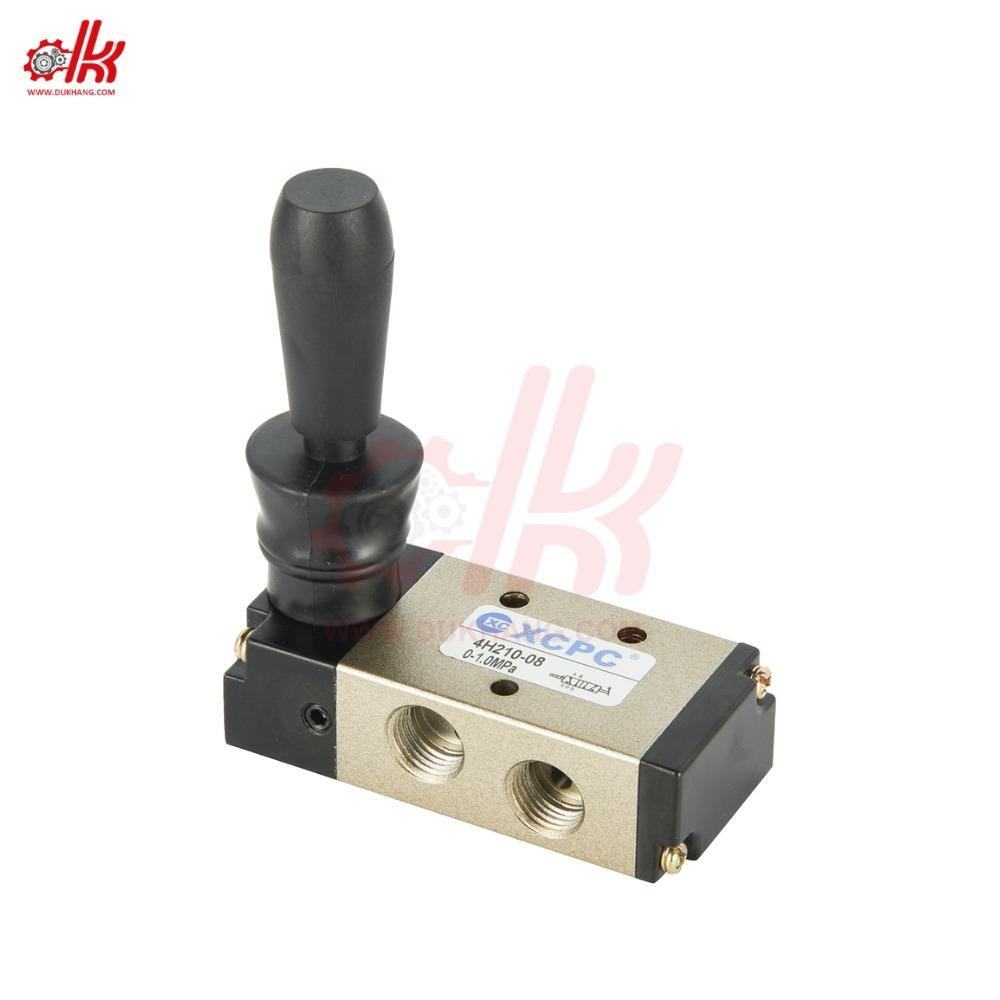

Van Gạt Tay Dẹp 4H210-08L (XCPC)

Giá Tham Khảo

161,000 ₫

Danh mục: Thiết bị khí nén, Van khí nén Thẻ: đầu nối khí nén, đầu nối nhanh, đầu nối xcpc, Male Branch Tee, Nối nhanh chữ T ren ngoài, Nối ống hơi Thương hiệu: XCPC

Video sản phẩm

Hỗ trợ

Tư vấn 1

Tư vấn 2

Kỹ Thuật

Mua Sắm Online

Shopee

Facebook

Tiktok

Chính Sách Mua Hàng

🔸 Đối với khách hàng mua lẻ (Dưới 500.000đ):
✔ Khách hàng đặt hàng trực tiếp qua Shopee, Lazada hoặc TikTok Shop để nhận nhiều ưu đãi, mã giảm giá và hỗ trợ phí vận chuyển từ sàn cực hấp dẫn!

🔸 Đối với khách hàng mua sỉ:
Cần nhập số lượng lớn hoặc gia công riêng theo yêu cầu?
✔ Tư vấn phương án nhập hàng tối ưu chi phí
✔ Chính sách giá cạnh tranh theo số lượng
✔ Hỗ trợ nhanh chóng – linh hoạt

Liên hệ ngay hotline: 079.8844.392 – 079.4409.790

Chúng tôi luôn sẵn sàng đồng hành cùng Quý khách để mang đến giải pháp tối ưu và hiệu quả nhất

Van Gạt Tay Dẹp 4H (XCPC)

Mục lục

Giới Thiệu Về Van Gạt Tay Dẹp 4H (XCPC)

Trong thế giới của các thiết bị điều khiển khí nén, sự đơn giản và độ tin cậy luôn là những yếu tố được đặt lên hàng đầu. Van Gạt Tay Dẹp 4H (XCPC) chính là minh chứng rõ nét nhất cho triết lý thiết kế này. Đây là dòng van phân phối khí nén dạng gạt tay, được thiết kế theo kiểu dáng “dẹp” hiện đại, giúp tối ưu hóa không gian lắp đặt mà vẫn đảm bảo hiệu suất điều khiển xi lanh mạnh mẽ. Với cấu hình 5 cổng 2 vị trí, Van Gạt Tay Dẹp 4H (XCPC) cho phép người vận hành dễ dàng chuyển đổi hướng dòng khí để kích hoạt xi lanh tác động kép một cách nhanh chóng và chính xác.

Sản phẩm Van Gạt Tay Dẹp 4H (XCPC) của thương hiệu XCPC nổi tiếng không chỉ vì độ bền mà còn vì tính thẩm mỹ cao. Phần thân van được đúc từ hợp kim nhôm chất lượng, xử lý bề mặt tinh xảo, trong khi tay gạt được thiết kế dạng dẹp giúp cầm nắm chắc chắn và thao tác cực kỳ nhẹ nhàng. Khác với các dòng van gạt tròn truyền thống, Van Gạt Tay Dẹp 4H (XCPC) mang lại cảm giác vận hành hiện đại và chuyên nghiệp hơn, rất phù hợp cho các máy tự động hóa, thiết bị đóng gói và các hệ thống kẹp phôi trong gia công cơ khí.

Sự phổ biến của Van Gạt Tay Dẹp 4H (XCPC) tại các nhà máy cơ khí và xưởng sản xuất tại Việt Nam đến từ khả năng hoạt động độc lập không cần điện năng. Trong những môi trường làm việc khắc nghiệt, ẩm ướt hoặc có nguy cơ cháy nổ cao, việc sử dụng Van Gạt Tay Dẹp 4H (XCPC) là giải pháp an toàn tuyệt đối. Thiết bị này không chỉ giúp kiểm soát hành trình máy một cách trực quan mà còn giảm thiểu tối đa các sự cố liên quan đến chập cháy điện, giúp chủ doanh nghiệp yên tâm hơn trong quá trình vận hành sản xuất lâu dài.

Sản Phẩm Cùng Loại : Van Gạt Tay HV (XCPC)

Thông Số Kỹ Thuật Van Gạt Tay Dẹp 4H (XCPC)

Để đảm bảo tính tương thích và hiệu quả sử dụng, quý khách cần nắm rõ các thông số kỹ thuật tiêu chuẩn của Van Gạt Tay Dẹp 4H (XCPC) trước khi lắp đặt:

Tên sản phẩm : Van Gạt Tay Dẹp 4H (XCPC)
Thương hiệu : XCPC
Model phổ biến : 4H210-08L, 4H310-10L, 4H410-15L
Loại van : 5 cổng 2 vị trí (5/2 Way)
Môi chất vận hành : Khí nén sạch
Kích thước cổng ren : G 1/4″ (13mm), G 3/8″ (17mm), G 1/2″ (21mm)
Áp suất làm việc : 0.15 – 0.8 MPa (1.5 – 8 bar)
Áp suất chịu đựng tối đa : 1.2 MPa (12 bar)
Nhiệt độ làm việc : 0 – 60°C
Vật liệu thân : Hợp kim nhôm đúc
Vật liệu tay gạt : Nhựa kỹ thuật chịu lực
Kiểu tác động : Gạt tay trực tiếp (Hand drawing)
Tình trạng : Mới 100%

Ưu Điểm Của Van Gạt Tay Dẹp 4H (XCPC)

Tại sao Van Gạt Tay Dẹp 4H (XCPC) lại trở thành mặt hàng chủ lực tại Dủ Khang? Đó là bởi những ưu điểm vượt trội mà dòng sản phẩm này mang lại cho người dùng:

✅ Thiết kế mỏng gọn, tiết kiệm không gian: Đúng như cái tên “dẹp”, Van Gạt Tay Dẹp 4H (XCPC) có chiều dày thân rất mỏng so với các dòng van gạt vuông. Điều này cho phép bạn lắp đặt nhiều chiếc Van Gạt Tay Dẹp 4H (XCPC) sát nhau trên một cụm đế hoặc trong những hốc máy chật hẹp mà không sợ bị vướng víu tay gạt.

✅ Cơ chế trượt piston mượt mà: Bên trong Van Gạt Tay Dẹp 4H (XCPC) là hệ thống piston trượt với các vòng phớt cao su chịu mài mòn cao. Cơ chế này giúp cho hành trình gạt tay trở nên vô cùng êm ái, chỉ cần một lực nhấn nhẹ là van đã chuyển trạng thái dứt khoát, không có hiện tượng bị kẹt giữa chừng hay xì khí hư hỏng.

✅ Khả năng định vị vị trí cực tốt: Van Gạt Tay Dẹp 4H (XCPC) thường được trang bị cơ chế tự giữ vị trí. Khi bạn gạt cần sang một bên, Van Gạt Tay Dẹp 4H (XCPC) sẽ đứng yên tại đó cho đến khi bạn tác động lực để gạt ngược lại. Tính năng này rất quan trọng để đảm bảo xi lanh giữ nguyên trạng thái làm việc mà không cần người vận hành phải giữ tay liên tục.

✅ Độ bền cơ khí ấn tượng: Thân Van Gạt Tay Dẹp 4H (XCPC) được đúc từ nhôm nguyên khối, giúp chịu được áp lực khí nén cao và các va đập cơ học trong môi trường nhà xưởng. Các cổng ren của Van Gạt Tay Dẹp 4H (XCPC) cũng được gia công rất chính xác, không bị trẹo ren hay xì khí khi lắp các đầu nối nhanh.

✅ An toàn và tin cậy: Van Gạt Tay Dẹp 4H (XCPC) không sử dụng các linh kiện điện tử, do đó nó miễn nhiễm với các sự cố như nhiễu điện, quá tải hay chập mạch do nước. Bạn có thể sử dụng Van Gạt Tay Dẹp 4H (XCPC) ở mọi địa hình, từ xưởng gỗ nhiều bụi đến các môi trường ẩm thấp mà vẫn đảm bảo máy móc hoạt động thông suốt.

✅ Giá thành cực kỳ cạnh tranh: So với việc đầu tư một bộ van điện từ và tủ điện điều khiển phức tạp, việc sử dụng Van Gạt Tay Dẹp 4H (XCPC) giúp bạn giảm thiểu tối đa chi phí đầu tư ban đầu mà vẫn đạt được mục tiêu điều khiển máy móc hiệu quả.

Cấu Tạo Và Nguyên Lý Hoạt Động

Để vận hành và bảo trì Van Gạt Tay Dẹp 4H (XCPC) tốt nhất, bạn nên tìm hiểu sơ qua về cấu tạo bên trong của nó:

1. Thân Van: Khối hợp kim nhôm chứa các rãnh dẫn khí nội bộ. Đây là bộ phận chịu áp lực chính của Van Gạt Tay Dẹp 4H (XCPC).

2. Tay Gạt (Hand Lever): Được làm bằng nhựa hoặc thép bọc cao su, có thiết kế dẹp đặc trưng. Tay gạt này kết nối trực tiếp với trục piston bên trong Van Gạt Tay Dẹp 4H (XCPC).

3. Piston Trượt (Spool): Nối liền với tay gạt. Khi gạt tay, piston sẽ dịch chuyển dọc theo thân Van Gạt Tay Dẹp 4H (XCPC) để bít hoặc mở các cổng khí tương ứng, từ đó thay đổi hướng đi của khí nén.

4. Hệ thống phớt (Seal): Các vòng đệm cao su bao quanh piston. Đây là bộ phận giữ cho Van Gạt Tay Dẹp 4H (XCPC) luôn kín khí. XCPC sử dụng loại cao su NBR chất lượng cao để phớt không bị biến dạng sau hàng triệu lần gạt.

5. Cổng Khí (Ports): Van Gạt Tay Dẹp 4H (XCPC) có 5 cổng: 1 cổng cấp khí (P), 2 cổng dẫn ra xi lanh (A, B) và 2 cổng xả khí (R, S). Việc lắp thêm giảm thanh vào cổng xả sẽ giúp Van Gạt Tay Dẹp 4H (XCPC) hoạt động êm ái hơn nhiều.

Nguyên lý hoạt động: Khi Van Gạt Tay Dẹp 4H (XCPC) ở trạng thái ban đầu, khí từ cổng P sẽ thông sang cổng A (làm xi lanh lùi về), cổng B thông sang cổng xả S. Khi gạt cần sang hướng ngược lại, piston dịch chuyển làm cổng P thông sang cổng B (làm xi lanh đẩy ra), cổng A thông sang cổng xả R. Rất đơn giản nhưng cực kỳ hiệu quả!

Bảng Tra Cứu Quy Cách Sản Phẩm

Mã Sản Phẩm	Cỡ Ren (P/A/B)	Cỡ Ren Xả (R/S)	Diện Tích (mm2)	Kích Thước Ống
4H210-08L	1/4″ (13mm)	1/8″ (9.6mm)	16.0 mm2	Ø6, Ø8, Ø10
4H310-10L	3/8″ (17mm)	1/4″ (13mm)	30.0 mm2	Ø8, Ø10, Ø12
4H410-15L	1/2″ (21mm)	1/2″ (21mm)	50.0 mm2	Ø12, Ø16

Hướng Dẫn Lắp Đặt Và Bảo Trì

Để Van Gạt Tay Dẹp 4H (XCPC) hoạt động ổn định và có tuổi thọ cao, quý khách nên tuân thủ các hướng dẫn sau từ đội ngũ kỹ thuật của Dủ Khang:

Quy Trình Lắp Đặt Van An Toàn

Vệ sinh đường ống: Trước khi bắt ren Van Gạt Tay Dẹp 4H (XCPC), hãy thổi khí mạnh để loại bỏ rác bẩn, mạt sắt hoặc cao su non dư thừa trong ống. Đây là tác nhân chính gây rách phớt van.
Lắp đúng cổng: Luôn kết nối nguồn khí vào cổng P (Center port). Các cổng A và B nối đến hai đầu của xi lanh. Các cổng R và S nên được lắp thêm giảm thanh nhựa hoặc đồng để giảm tiếng ồn khi Van Gạt Tay Dẹp 4H (XCPC) xả khí.
Cố định van: Không nên để Van Gạt Tay Dẹp 4H (XCPC) lơ lửng trên dây hơi. Hãy dùng vít bắt chặt thân van vào khung máy thông qua 2 lỗ chờ sẵn trên thân Van Gạt Tay Dẹp 4H (XCPC) để thao tác gạt tay không làm rung lắc đường ống.

Lưu Ý Trong Quá Trình Sử Dụng

Sử dụng lọc khí: Một bộ lọc nước và bôi trơn phía trước Van Gạt Tay Dẹp 4H (XCPC) là cực kỳ cần thiết. Hơi ẩm trong khí nén làm rỉ sét piston, trong khi thiếu dầu bôi trơn sẽ làm phớt cao su bị khô và nhanh mòn.
Thao tác gạt vừa đủ: Đừng dùng vật cứng gõ vào cần gạt Van Gạt Tay Dẹp 4H (XCPC). Hành trình của cần gạt đã được thiết kế tối ưu, việc tác động lực quá mạnh chỉ làm hỏng cơ chế định vị bên trong.
Kiểm tra định kỳ: Nếu thấy Van Gạt Tay Dẹp 4H (XCPC) có tiếng xì khí nhẹ ở cổng xả khi máy đang đứng yên, đó là dấu hiệu phớt van đã mòn hoặc rách. Bạn nên thay van mới hoặc thay bộ kit phớt để tránh lãng phí khí nén.

Mẹo từ Dủ Khang: Nếu bạn lắp đặt Van Gạt Tay Dẹp 4H (XCPC) trên máy gỗ, hãy che chắn kỹ để bụi gỗ không bám vào khe trượt của tay gạt, giúp van luôn sạch sẽ và vận hành trơn tru nhất.

Câu Hỏi Thường Gặp

1. Van Gạt Tay Dẹp 4H (XCPC) có thể dùng cho xi lanh một chiều (có lò xo) không?
Về cơ bản Van Gạt Tay Dẹp 4H (XCPC) là van 5/2 dành cho xi lanh tác động kép. Nếu dùng cho xi lanh 1 chiều, bạn phải bịt bớt một cổng ra (A hoặc B). Tuy nhiên, cách tốt nhất là bạn nên tìm mua dòng van 3/2 gạt tay chuyên dụng để tiết kiệm chi phí và lắp đặt chuyên nghiệp hơn.

2. Tại sao Van Gạt Tay Dẹp 4H (XCPC) của tôi hay bị xì khí ở lỗ xả?
Có 2 nguyên nhân phổ biến: Một là khí nén của bạn quá bẩn làm rác kẹt vào phớt piston, khiến van không kín. Hai là áp suất khí nén vượt quá 8 bar khiến phớt cao su bị biến dạng. Bạn hãy kiểm tra lại hệ thống lọc và điều áp trước khi thay Van Gạt Tay Dẹp 4H (XCPC) mới nhé.

3. Tôi thấy tay gạt của Van Gạt Tay Dẹp 4H (XCPC) hơi lỏng, có sao không?
Phần tay gạt kết nối với piston qua một chốt định vị. Độ rơ nhẹ là hoàn toàn bình thường để tránh ứng suất lên piston khi bạn gạt tay không được thẳng. Chừng nào van vẫn chuyển hướng khí đúng và không rò rỉ thì bạn cứ yên tâm sử dụng Van Gạt Tay Dẹp 4H (XCPC).

4. Van Gạt Tay Dẹp 4H (XCPC) chính hãng XCPC khác gì hàng rẻ tiền?
Hàng XCPC chính hãng có vỏ nhôm dày dạn, nước sơn bền màu và phớt cao su cực kỳ dẻo dai. Hàng rẻ tiền thường dùng nhôm pha tạp chất dễ bị nứt vỡ dưới áp suất cao và tay gạt gập gềnh, nhanh bị kẹt chỉ sau vài tháng sử dụng.

5. Làm sao để chọn đúng kích cỡ Van Gạt Tay Dẹp 4H (XCPC)?
Cách đơn giản nhất là nhìn vào ren ống dẫn khí của bạn. Nếu ống Ø8 thường dùng ren 1/4″ (4H210-08L). Nếu bạn cần xi lanh chạy rất nhanh với lưu lượng khí lớn, hãy nâng cấp lên dòng 4H310 hoặc 4H410 với cỡ ren lớn hơn.

6. Dủ Khang có hỗ trợ sửa chữa Van Gạt Tay Dẹp 4H (XCPC) không?
Chúng tôi cung cấp đầy đủ các phụ kiện như đầu nối, giảm thanh và bộ kit phớt cho Van Gạt Tay Dẹp 4H (XCPC). Tuy nhiên, do giá thành van mới của XCPC rất hợp lý, đa số khách hàng thường chọn giải pháp thay mới để đảm bảo độ tin cậy tuyệt đối cho dây chuyền sản xuất.
