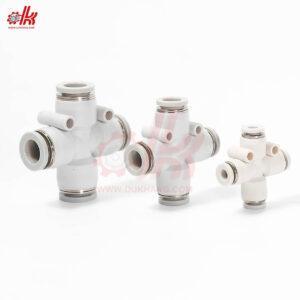

Đầu Nối Khí Nén XPZA (XCPC)

Giới Thiệu Về Đầu Nối Khí Nén XPZA (XCPC)

Trong hệ thống khí nén công nghiệp phức tạp, đôi khi bạn cần phân phối khí từ một nguồn chính ra ba hướng khác nhau, hoặc kết nối nhiều đường ống tại một điểm trung tâm duy nhất. Thay vì phải chắp nối nhiều đầu nối chữ T (Tee) hay chữ Y (Union Y) lại với nhau gây cồng kềnh và tăng nguy cơ rò rỉ, Đầu Nối Khí Nén XPZA (XCPC) chính là giải pháp dứt điểm. Đầu Nối Khí Nén XPZA thuộc dòng Union Cross (ngã tư chữ thập cùng cỡ), có thiết kế dạng dấu thập (+) với 4 đầu cắm ống nhanh One-Touch hoàn toàn bằng nhau về kích thước. Sự đối xứng hoàn hảo 4 hướng giúp tối ưu hóa không gian và đơn giản hóa việc thiết kế sơ đồ khí nén.

Được sản xuất bởi XCPC – thương hiệu chuyên cung cấp vật tư khí nén hàng đầu, Đầu Nối Khí Nén XPZA nổi bật với khả năng chia dòng đa hướng chỉ trong 1 linh kiện nhỏ gọn. Cả 4 cổng đều có cùng đường kính ống, tạo thành một “trạm trung chuyển” linh hoạt chia 1 luồng khí thành 3, hoặc gộp 3 luồng về 1, hoặc làm điểm kết nối chéo giữa các tầng thiết bị. Thân nhựa POM kỹ thuật cao cấp, đảm bảo trọng lượng siêu nhẹ nhưng chịu được áp suất mạnh, chống ăn mòn và tuổi thọ sử dụng lâu dài trong môi trường công nghiệp khắc nghiệt.

Tại cửa hàng Dủ Khang, Đầu Nối Khí Nén XPZA (XCPC) có đầy đủ 5 quy cách tiêu chuẩn (từ Phi 4 đến Phi 12). Sự phong phú này đảm bảo hệ thống của bạn luôn được kết nối nhanh chóng, gọn gàng, và thẩm mỹ vượt trội với dòng ngã tư chia khí chuyên nghiệp.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPZA (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC cho Đầu Nối Khí Nén XPZA:

• Tên sản phẩm : Đầu Nối Khí Nén XPZA (XCPC)
• Tên gọi khác : Ngã tư chữ thập cùng cỡ, Union Cross, 4-Way Push-in Fitting
• Thương hiệu : XCPC
• Model : Dòng XPZA
• Chất liệu thân : Nhựa POM kỹ thuật cao cấp (màu trắng xám)
• Phần kim loại : Đồng thau mạ niken (vòng giữ vỏ ngoài thân)
• Loại môi chất : Khí nén, chân không
• Áp suất vận hành : 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²)
• Áp suất âm : -750 mmHg (10 Torr)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống : Φ4, Φ6, Φ8, Φ10, Φ12 (4 cổng bằng nhau)
• Số cổng : 4 cổng cắm ống nhanh
• Kiểu kết nối : Cắm ống nhanh trực tiếp không cần dụng cụ (One-Touch)
• Đặc điểm thiết kế : Cấu trúc chữ thập đối xứng 4 hướng
• Lỗ cố định : Có lỗ gắn vít trên thân để cố định vào khung máy (tuỳ size)
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPZA (XCPC)

So với việc ghép nhiều đầu nối chữ T lại, Đầu Nối Khí Nén XPZA mang lại các lợi ích to lớn:

✅ Chức năng phân phối siêu việt (1 ra 3): Một thân nối duy nhất có thể chia lưu lượng khí từ một đường main tới ba thiết bị hoạt động độc lập (hoặc thiết bị con). Sự tích hợp hoàn hảo này giảm thiểu số điểm kết nối, tiết kiệm diện tích và giới hạn rò rỉ tối đa.

✅ Khoang giao cắt trung tâm mượt mà: Lõi trung tâm hình chữ thập được thiết kế tinh giản bề mặt, không góc cạnh sắc, triệt tiêu được rủi ro cản trở dòng chảy. Điều này giúp giảm thiểu tổn thất áp suất ngay cả khi chia chạy đa điểm.

✅ Gắn vít dễ dàng trên vách/khung: Thân Đầu Nối Khí Nén XPZA thường được đúc sẵn các lỗ xỏ vít xuyên qua (chỗ điểm giao giữa các nhánh). Khi thiết kế tủ điều khiển khí nén, bạn có thể dễ dàng bắt vít XPZA làm trạm cố định mà không cần kẹp đỡ phức tạp ống dẫn.

✅ Cắm rút độc lập – Hoạt động siêu tiện: Cả 4 nắp giải phóng (Release Sleeve) đều vận hành tách biệt biệt lập. Sự cố ở hướng nào, rút sửa hướng đó, các đường ống đang chạy khác không cần động chạm.

✅ Xoay linh hoạt – Tùy chỉnh góc đi dây: Bạn tùy ý sắp xếp góc đi ống, tạo sự thuận tiện trong định tuyến đường ống khí. Đây là cấu trúc hoàn thiện và rất phù hợp cho những hệ thống cần độ thẩm mỹ dây mạch cao.

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPZA (XCPC)

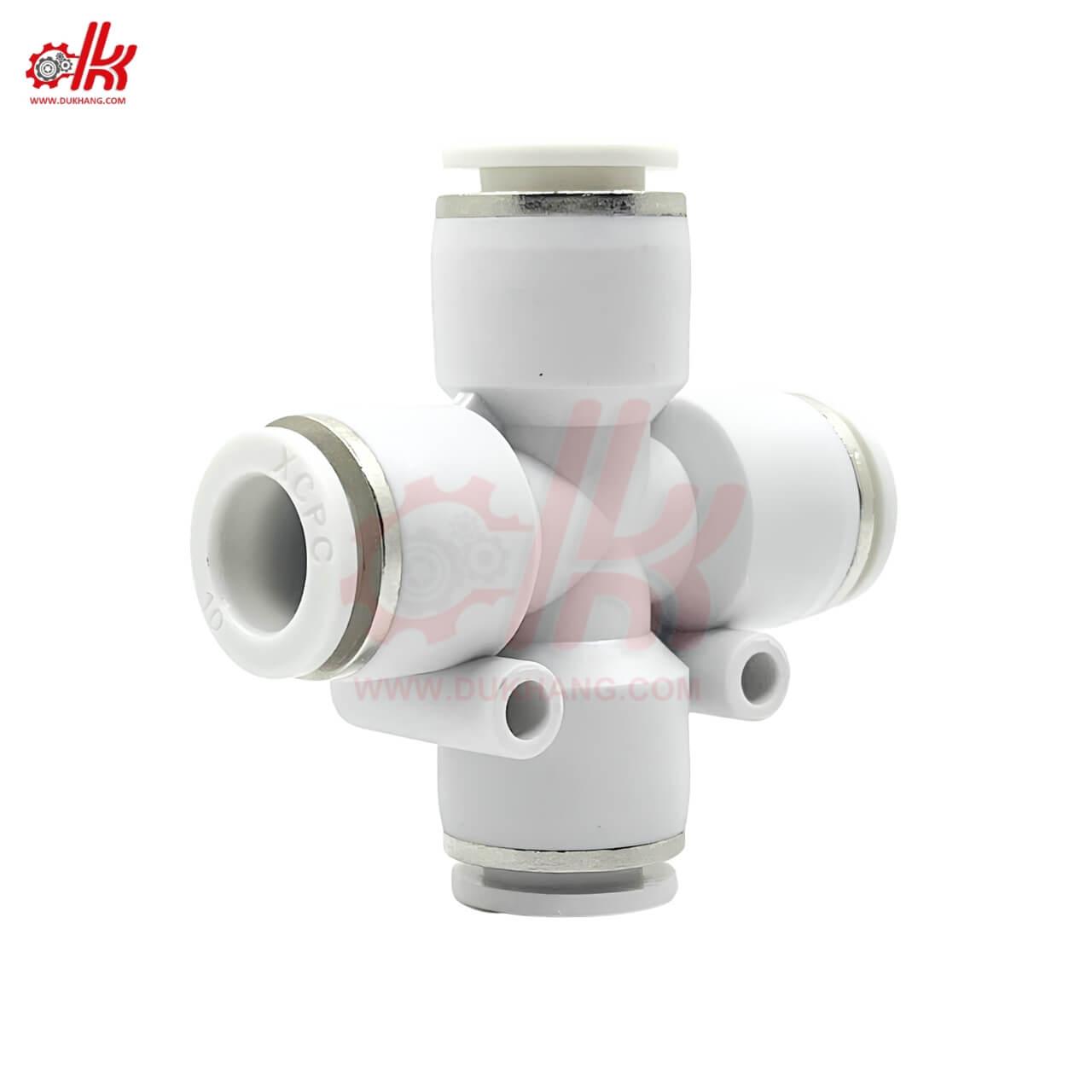

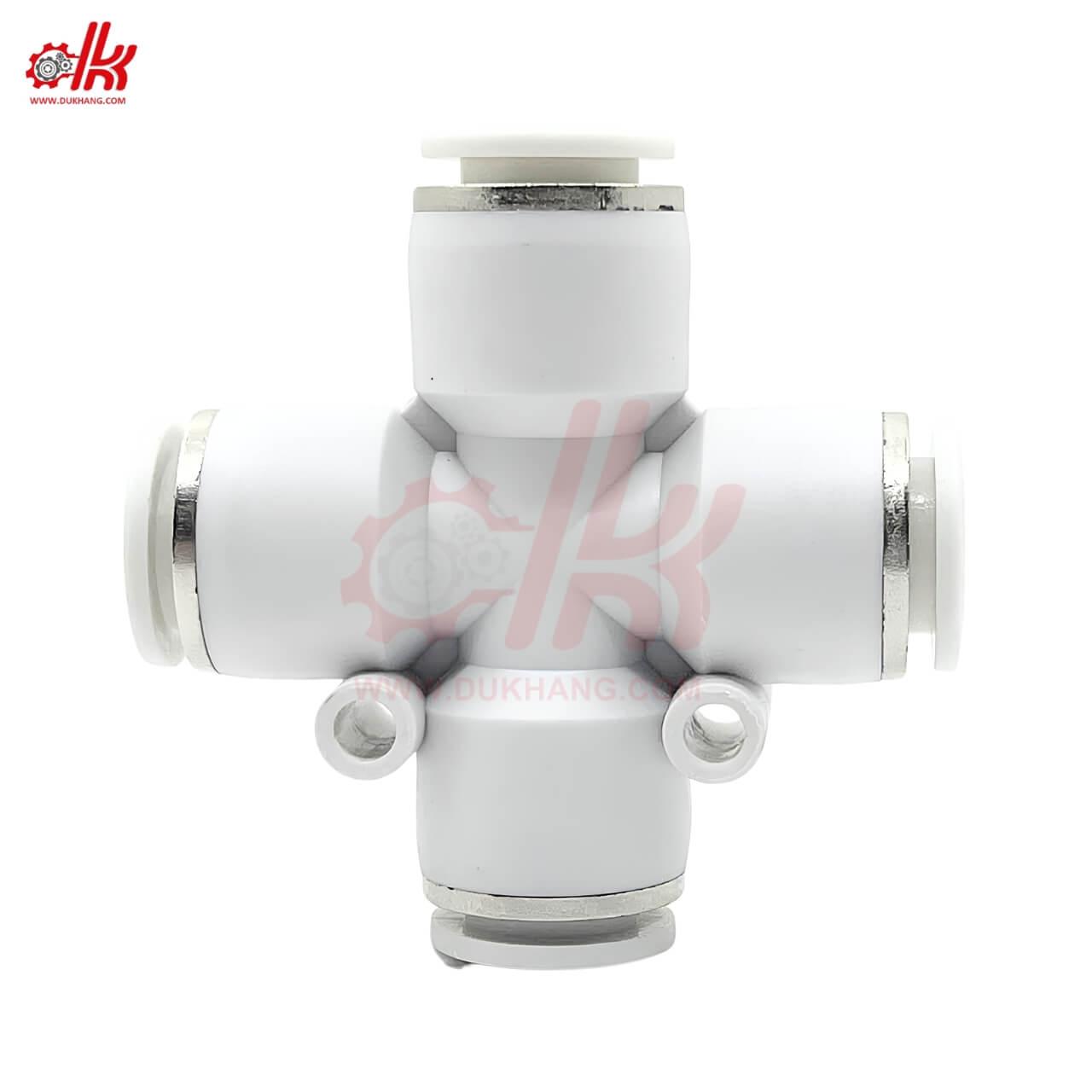

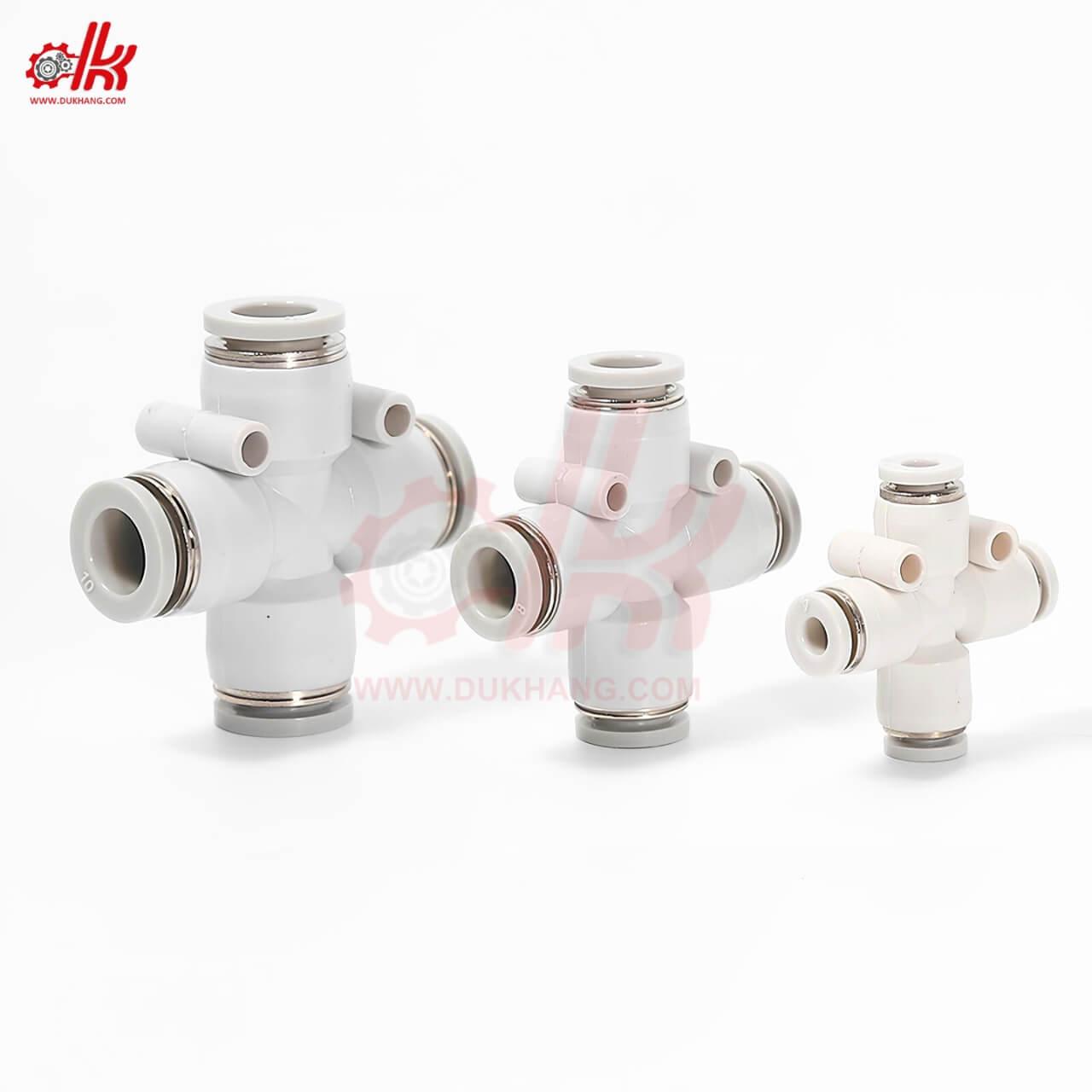

Đầu Nối Khí Nén XPZA có cấu tạo hình chữ thập đối xứng đa hướng tạo nên cấu trúc thông minh. Bao gồm:

• Trung tâm chữ thập bằng nhựa POM: Khung chịu lực đúc từ hạt POM, hình dấu (+) chia đường khoang lõi đều cho 4 phía, các lỗ chờ để gắn vít cố định trên thiết bị/trên tủ.
• Vòng gia cố Nickel-Plated Brass x4: Vòng kim loại đồng mạ Niken không gỉ trang bị cho 4 đầu, gia cường để chống biến dạng khi cắm rút tần suất cường độ cao.
• Móng thép không gỉ SUS304 x4: 4 bộ răng kẹp chống tuôn ngược. Áp càng mạnh ống nối càng được niềng chặt.
• Roong U đệm kín x4: Cơ chế U-Packing chịu dầu NBR. Bít kín chặt quanh vỏ ngoài của ống ở cả 4 nhánh cắm.
• Nút xả ống nhựa x4: Thiết kế vòng có xẻ rãnh, chỉ cần thao tác tỳ nhẹ và kéo ống, hệ ngàm thép sẽ tự mở.

Bảng Tra Cứu Quy Cách Sản Phẩm XPZA (XCPC)

Đầu Nối Khí Nén XPZA có 4 đầu cắm ống cùng một đường kính tiêu chuẩn theo thiết kế “Union”. Các mã từ nhỏ tới lớn:

Mã Sản Phẩm (Model)	Đường Kính Ống (4 Cổng)	Hình Thức Kết Nối	Lỗ Gắn Vít (Có/Ko)
XPZA 04	Φ4 mm x 4	Cắm Nhanh	Có
XPZA 06	Φ6 mm x 4	Cắm Nhanh	Có
XPZA 08	Φ8 mm x 4	Cắm Nhanh	Có
XPZA 10	Φ10 mm x 4	Cắm Nhanh	Có
XPZA 12	Φ12 mm x 4	Cắm Nhanh	Có

Lưu ý khi đọc mã: Ví dụ XPZA 10 thì cả 4 hướng đều nhận ống PU/PA kích thước Φ10mm. Mã số tương đương trực tiếp với đường kính quy chuẩn.

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Sự Thay Thế Thông Minh Của Đầu Nối Khí Nén XPZA

Thiết kế Đầu Nối Khí Nén XPZA giúp thay thế và tối ưu hóa các điểm nối khí nén rườm rà. Bạn nên sử dụng khi cấu hình chia khí trên 2 nhanh. Cụ thể so sánh thực tiễn:

Phương Pháp Cũ	Sử dụng Ngã Tư XPZA	Kết Quả Nổi Bật
Dùng 2 chữ T (XPE/XPE) nối tiếp	Dùng duy nhất 1 XPZA	Giảm từ 6 cổng nối xuống 4 cổng nối, giảm kẹt khí
Hai chữ Y nối chồng (XPY)	Dùng duy nhất 1 XPZA	Sạch sẽ không gian, chiều dài tiết kiệm hơn rất nhiều
Điểm nối bay lơ lửng trên dây	Gắn vít XPZA qua lỗ chờ trên thân	Kiên cố, ống ko bị xàng xê hoặc đong đưa.

Ứng dụng tiêu biểu của Đầu Nối Khí Nén XPZA

• Hệ thống tưới tự động vi mô hoặc phun sương mát: Một đầu nguồn nước cấp vào chữ thập XPZA, 3 đầu ra nhánh rẽ qua ba bộ điều khiển phun vòi sương nhỏ.
• Trạm bơm đa xi lanh cơ học: Máy nén có ống main Φ8 nối thẳng XPZA 08, ba hướng chia ra 3 ty xi lanh ép cần hoạt động luân phiên (sử dụng tiết lưu phụ trên dây).
• Chia nguồn hút chân không: Hệ thống hút đệm cao su gắn nhiều bàn làm việc độc lập. Nguồn âm gắn XPZA sẽ phân lực tới 3 giác hút, lực rút cực mạnh, gọn khu vực vận hành tay máy.
• Bảng sơ đồ trung tâm PLC: Khi đi dây khí trên panel lớn, XPZA thường được gắn cố định tại các góc ngã tư của đường line, tạo nên hệ đường dây ngăn nắp như mạch bo mạch điện tử.

Mẹo từ Dủ Khang: Trong một số môi trường tải không đều. Đầu cắm chữ thập (ngã tư) sẽ khiến khí đi khuynh hướng ưu tiên vào phân nhanh có tải (kháng trở dòng) nhẹ nhất. Vì vậy bạn bắt buộc gắn kết hợp cùng thiết bị tiết lưu lưu lượng trên từng ngã rẽ nếu muốn đồng nhất thời gian hoàn thành lực máy trên toàn dây chuyền!

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPZA

Việc kiểm tra Đầu Nối Khí Nén XPZA định kì giống như kiểm soát ngã tư giao thông, cần quan tâm cả 4 nhánh hướng:

Kiểm tra định kỳ

• Hao mòn khớp nối nhiều đầu: Nguy cơ rò rỉ tăng gấp số lần điểm cắm. Check thử dung dịch tạo bọt khi chạy liên tục để xem các cụm 4 lỗ cắm có kín hoàn toàn không.
• Ống nhánh gãy dập: Với XPZA việc phân bổ theo hình chữ + tạo ra góc 90 độ (vuông góc). Hãy đảm bảo bạn cho dây 1 mức bo cua cong chuẩn quy tắc, đừng vội bẻ gập đột ngột ngay góc rút sinh lỗi dây.

Bảng xử lý lỗi nhanh

Sự cố	Nguyên nhân	Giải pháp
Nghe tiếng xịt yếu âm ỉ tại nhánh ngang	Mặt cắt dây xéo quá mức, tạo khoảng hở so ron kẹp.	Tháo dây, gọt thẳng mặt dây 90 độ, đẩy sát và ấn sâu lại 1 lần nữa.
Ba nhánh ra lực khí chênh lệch	Do thiết bị ra tiêu thụ thông số cản khác nhau (Van riêng) hoặc ống dài ngắn bất cân.	Kiểm tra độ cân bằng thiết bị gắn sau hoặc lắp thêm speed controller nếu khắc khe.
Dây trào nhẹ ra ngoài khi bị dội áp lực	Đóng móng kim loại đã bị dập / giãn hư tổn. Nút nhựa cấn rác không đẩy bật móng ra.	Không sử dụng lại, nếu móng thép tuôn, thay linh kiện mới ngay!

Câu hỏi thường gặp về Đầu Nối Khí Nén XPZA (XCPC)

1. Tại sao tôi nên mua nối ngã tư XPZA thay vì dùng 2 bộ nối chữ T (XPE)?
Ghép 2 bộ T thành 1 ngã 4 cần thêm một khúc dây ngắn làm cầu nối (tăng 2 điểm hàn nối, tốn diện tích, giảm áp lực). XPZA là thay thế trọn gói 1 khối thống nhất với độ bền và chịu lực tốt nhất.

2. Ngã tư cùng cỡ này có dùng cho nguồn làm nước được không?
Thông số hãng chủ yếu khuyến cáo Khí Nén và Chân Không. Với Nước, có một số xưởng dùng XPZA tại khu vòi tưới tuyết, tuy nhiên Dủ Khang khuyến nghị xem xét áp lực và nhiệt độ nếu nước máy trực tiếp sẽ bị vỡ.

3. Có phân biệt “Khí VÀO” và “Khí RA” trên Đầu Nối Khí Nén XPZA không?
Không có van định hướng trong sản phẩm này (Non-directional). Lõi chữ Cận được xoắn mở thông nhau. Khí vào bất kỳ nhánh nào cũng có thể truyền thông thẳng luân chuyển ra 3 nhánh còn lại.

4. Tôi lỡ bị gãy kẹt gãy ống bên trong Đầu Nối Khí Nén XPZA nhưng ngàm thép bị liệt ko nhả?
Trường hợp này nếu dùng nhíp không lôi được và nhấn tì ngàm nhựa vẫn khóa ngàm thép hẹp, thì buộc phải loại bỏ bằng cưa cắt bỏ bộ nối mới. Bạn cắm rút xoay ép dây có tiết diện quá chuẩn sẽ khó mở.

5. Có các loại ngã tư nhưng giảm cấp bậc tiết diện ống ko? VD (10 vào và 3 ra cổng 8)
Hiện mẫu chuẩn từ NSX đa phần cung cấp Đầu Nối Khí Nén XPZA tiêu chuẩn có ống cùng đường kính (Equal Union Cross). Trường hợp muốn giảm nhánh bạn phải gắn kết hợp dòng XPG giảm bậc.

6. Đầu Nối Khí Nén XPZA có hỗ trợ gắn tường hoặc gắn khung panel không?
Phiên bản cấu hình hãng cung cấp thường có lỗ bắt vít ngang nhỏ giáp góc. Phù hợp xỏ ốc gắn trực tiếp cố định đường đi thay vì lắp dây đung đưa gãy bể.
