Đầu Nối Khí Nén XPK (XCPC)

Giới Thiệu Về Đầu Nối Khí Nén XPK (XCPC)

Khi hệ thống khí nén cần cấp khí đồng thời cho nhiều thiết bị từ cùng một nguồn, việc dùng nhiều đầu nối chữ T xếp chồng lên nhau vừa tốn linh kiện, vừa tạo ra nhiều điểm kết nối thừa dễ gây rò rỉ. Đầu Nối Khí Nén XPK (XCPC) ra đời để giải quyết triệt để vấn đề này. Đầu Nối Khí Nén XPK thuộc dòng Triple Branch Union (bộ chia 3 nhánh), có thiết kế dạng ống góp (manifold) nhỏ gọn với tổng cộng 5 cổng cắm ống nhanh: 2 cổng nằm ngang ở hai đầu cho đường ống chính đi thẳng xuyên qua, và 3 cổng nhánh rẽ phía trên để chia khí ra 3 đường ống phụ cùng lúc.

Được sản xuất bởi XCPC – thương hiệu uy tín hàng đầu trong ngành khí nén công nghiệp, Đầu Nối Khí Nén XPK mang đến giải pháp chia nhánh tập trung cực kỳ gọn gàng. Thay vì sử dụng 3 đầu nối chữ T XPE riêng lẻ nối tiếp nhau (tạo ra 6 điểm kết nối), XPK gộp tất cả vào 1 thân duy nhất chỉ với 5 điểm kết nối, giảm đáng kể nguy cơ rò rỉ và tiết kiệm không gian lắp đặt. Toàn bộ thân được đúc từ nhựa POM kỹ thuật cao cấp kết hợp vòng kim loại mạ niken ở cả 5 cổng cắm ống, tạo nên sản phẩm vừa nhẹ vừa bền vừa chuyên nghiệp.

Tại cửa hàng Dủ Khang, Đầu Nối Khí Nén XPK (XCPC) được đánh giá là linh kiện lý tưởng cho các hệ thống cần phân phối khí nén nhanh gọn mà không phải lắp ráp nhiều đầu nối nhỏ lẻ. Theo catalog chính hãng XCPC, Đầu Nối Khí Nén XPK có 3 quy cách tiêu chuẩn với đường kính ống Phi 4, Phi 6 và Phi 8, phù hợp với phần lớn các ứng dụng chia nhánh khí nén trong công nghiệp tự động hóa.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPK (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC cho Đầu Nối Khí Nén XPK:

• Tên sản phẩm : Đầu Nối Khí Nén XPK (XCPC)
• Tên gọi khác : Bộ chia 3 nhánh, Triple Branch Union, 5-Port Manifold Union
• Thương hiệu : XCPC
• Model : Dòng XPK
• Chất liệu thân : Nhựa POM kỹ thuật cao cấp
• Phần kim loại : Đồng thau mạ niken (vòng giữ ống)
• Loại môi chất : Khí nén, chân không
• Áp suất vận hành : 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²)
• Áp suất âm : -750 mmHg (10 Torr)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống : Φ4, Φ6, Φ8
• Số cổng : 5 cổng (2 ngang + 3 nhánh rẽ)
• Kiểu kết nối : Cắm ống nhanh One-Touch cả 5 cổng (không có ren)
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPK (XCPC)

Đầu Nối Khí Nén XPK giải quyết bài toán phân phối khí nén cho nhiều thiết bị cùng lúc bằng một linh kiện duy nhất thay vì nhiều đầu nối rời rạc:

✅ Chia 3 nhánh chỉ trong 1 linh kiện: Đây là ưu điểm vượt trội nhất của Đầu Nối Khí Nén XPK. Nếu sử dụng đầu nối chữ T XPE thông thường, bạn cần ít nhất 3 cái XPE nối tiếp nhau để chia ra 3 nhánh, tạo ra 6 điểm cắm ống – 6 điểm rò rỉ tiềm ẩn. XPK chỉ dùng 1 thân duy nhất với 5 điểm cắm ống, giảm 1 điểm kết nối và loại bỏ hoàn toàn các mối nối trung gian giữa các đầu T.

✅ Tiết kiệm không gian lắp đặt: Thiết kế dạng ống góp (manifold) nhỏ gọn của Đầu Nối Khí Nén XPK chiếm ít không gian hơn rất nhiều so với chuỗi 3 đầu nối XPE. Trong các tủ điều khiển khí nén, máy đóng gói hay cánh tay robot nơi mỗi milimét đều quý giá, XPK giúp tối ưu hóa bố trí đường ống một cách đáng kể.

✅ Phân phối khí đồng đều: Do cả 3 nhánh rẽ đều được chia trực tiếp từ cùng một khoang chính bên trong, dòng khí được phân bổ đồng đều hơn so với việc chia tuần tự qua nhiều đầu T (nơi nhánh gần nguồn luôn có áp suất cao hơn nhánh xa). Điều này đặc biệt quan trọng khi cần cấp khí ổn định cho 3 xi lanh hoạt động đồng bộ.

✅ Không cần ren – Lắp đặt siêu nhanh: Cả 5 cổng đều sử dụng cơ chế cắm ống nhanh One-Touch, hoàn toàn không có chân ren. Chỉ cần đẩy 5 ống hơi vào là hệ thống phân phối sẵn sàng hoạt động. Thời gian lắp đặt chỉ bằng một phần nhỏ so với việc lắp lần lượt 3 đầu nối T riêng lẻ.

✅ Trọng lượng nhẹ – Dễ bảo trì: Toàn bộ thân bằng nhựa POM kỹ thuật, XPK rất nhẹ và dễ tháo lắp. Khi cần thay thế hay bảo trì, chỉ cần thao tác trên 1 linh kiện thay vì phải tháo lắp cả chuỗi 3 đầu nối T.

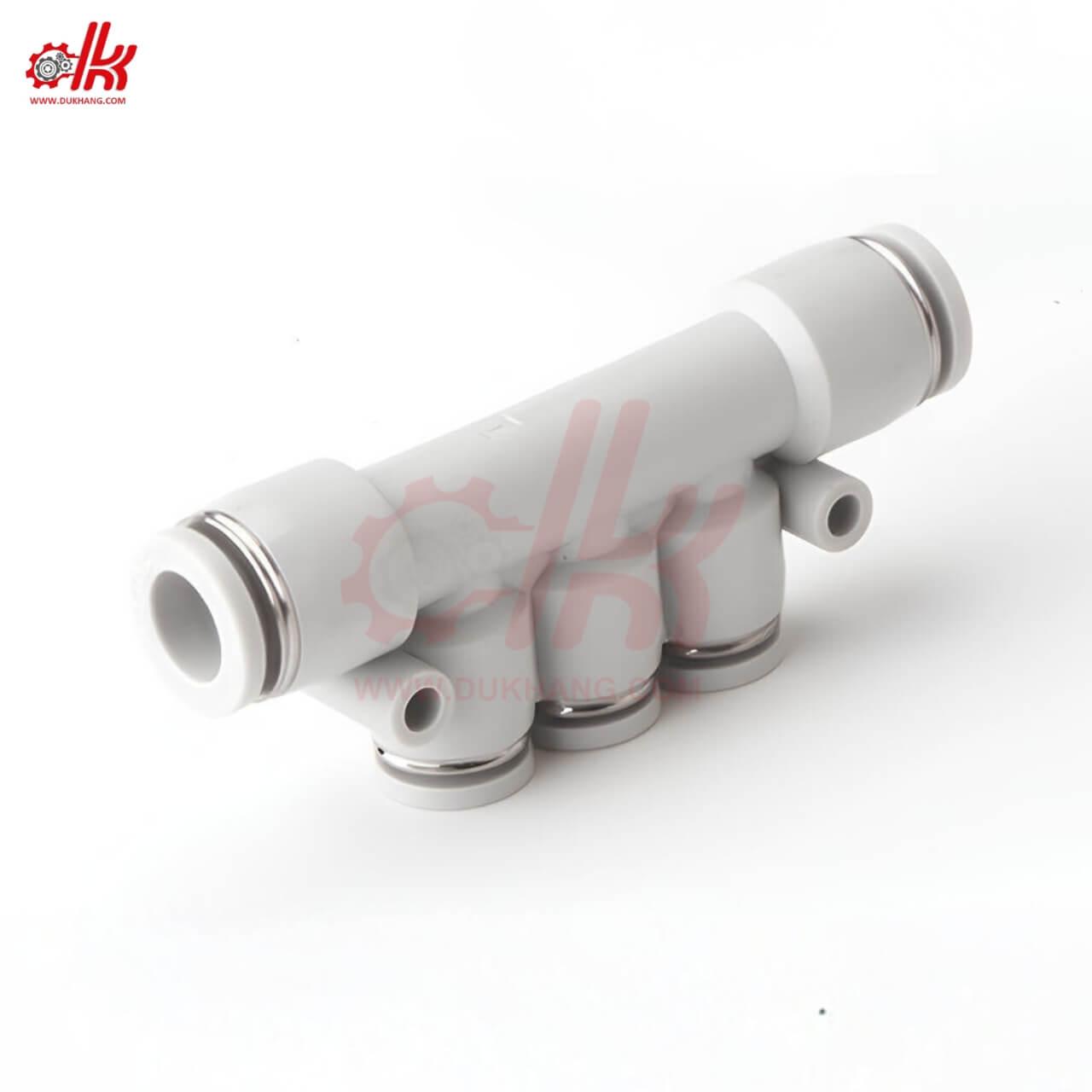

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPK (XCPC)

Đầu Nối Khí Nén XPK có cấu trúc dạng ống góp (manifold) với thân chính nằm ngang và 3 nhánh rẽ phía trên. Cụ thể bao gồm các bộ phận sau:

• Thân nhựa POM dạng ống góp: Được đúc phun từ nhựa POM kỹ thuật cao cấp, thân XPK có hình dáng đặc trưng: một ống chính nằm ngang với 2 cổng cắm ống ở hai đầu, trên ống chính có 3 nhánh rẽ dựng đứng cách đều nhau tạo thành 3 cổng cắm ống phía trên. Khoang bên trong ống chính thông suốt từ đầu này sang đầu kia và thông lên cả 3 nhánh rẽ, cho phép dòng khí phân bổ đều đến tất cả các cổng.
• Vòng kim loại mạ niken: Cả 5 cổng đều được gia cố bằng vòng kim loại mạ niken sáng bóng ở cổ mỗi đầu cắm ống. Vòng kim loại vừa tăng độ bền cho phần nhựa vừa tạo vẻ ngoài chuyên nghiệp, dễ nhận biết.
• Nắp nhựa giải phóng: Mỗi cổng đều có nắp nhấn bằng nhựa POM riêng biệt. Khi nhấn vào, nó mở móng kẹp bên trong để cho phép rút ống ra. Có thể thao tác từng cổng độc lập mà không ảnh hưởng đến các cổng khác.
• Móng kẹp thép không gỉ: Mỗi cổng được trang bị bộ móng kẹp SUS304 riêng biệt. Các răng cưa li ti bám chặt vào mặt ngoài ống hơi, đảm bảo ống không bị tuột ra dưới áp suất vận hành tại bất kỳ cổng nào trong 5 cổng.
• Vòng đệm kín: Cao su NBR chịu dầu và chịu mài mòn, mỗi cổng có vòng đệm riêng đảm bảo kín khít tuyệt đối. 5 bộ gioăng hoạt động độc lập, đảm bảo dòng khí không rò rỉ ở bất kỳ điểm nào.

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Khí Nén XPK (XCPC)

Đầu Nối Khí Nén XPK có 5 cổng cắm ống cùng đường kính: 2 cổng nằm ngang và 3 cổng nhánh rẽ phía trên. Dưới đây là bảng tra cứu đầy đủ 3 quy cách theo catalog chính hãng XCPC:

Mã Sản Phẩm (Model)	Đường Kính Ống (Tất Cả 5 Cổng)	Số Cổng	Kiểu Kết Nối
XPK 04	Φ4 mm	5 cổng (2 ngang + 3 nhánh)	Cắm ống nhanh x 5
XPK 06	Φ6 mm	5 cổng (2 ngang + 3 nhánh)	Cắm ống nhanh x 5
XPK 08	Φ8 mm	5 cổng (2 ngang + 3 nhánh)	Cắm ống nhanh x 5

Cách đọc mã hàng: Đầu Nối Khí Nén XPK 06 nghĩa là bộ chia 3 nhánh với tất cả 5 cổng đều dùng ống Φ6 mm. Số sau XPK là đường kính ống dùng chung cho cả 2 cổng nằm ngang và 3 cổng nhánh rẽ.

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Khi nào nên chọn Đầu Nối Khí Nén XPK?

Đầu Nối Khí Nén XPK là giải pháp tối ưu khi cần chia khí nén ra 3 nhánh đồng thời. So sánh với việc sử dụng nhiều đầu nối chữ T:

• Chọn XPK khi: Bạn cần chia đường ống chính ra 3 nhánh phụ cùng lúc, tất cả cùng kích thước. Ví dụ: một đường ống Φ6 cần cấp khí cho 3 xi lanh cùng lúc. XPK 06 xử lý gọn gàng trong 1 linh kiện duy nhất.
• Chọn XPE khi: Bạn chỉ cần chia 1 nhánh. XPE là đầu nối chữ T 3 cổng, phù hợp cho các điểm chia đơn lẻ.
• Lưu ý quan trọng: XPK có tất cả 5 cổng cùng đường kính, không có chức năng chuyển đổi kích thước ống. Nếu cần chia nhánh kết hợp đổi cỡ ống, hãy dùng XPK kết hợp thêm đầu nối Reducer XPG ở các nhánh cần đổi cỡ.

So sánh nhanh: Đầu Nối Khí Nén XPK vs 3x XPE

Đặc điểm	XPK (1 cái)	3x XPE (3 cái nối tiếp)
Số nhánh rẽ	3 nhánh	3 nhánh
Số điểm kết nối	5 điểm	8 điểm (nhiều hơn 60%)
Số linh kiện	1 cái	3 cái
Không gian chiếm	Nhỏ gọn	Dài hơn 2-3 lần
Phân phối khí	Đồng đều (chia từ 1 khoang)	Không đều (chia tuần tự)

Các ứng dụng tiêu biểu của Đầu Nối Khí Nén XPK

Đầu Nối Khí Nén XPK phát huy tối đa hiệu quả khi cần phân phối khí nén đồng thời cho nhiều thiết bị:

• Cấp khí cho cụm 3 xi lanh đồng bộ: Trên máy ép, máy dập hoặc máy đóng gói, khi 3 xi lanh cần hoạt động đồng thời để kẹp giữ sản phẩm từ 3 phía. XPK 06 hoặc XPK 08 chia khí đều cho cả 3 xi lanh từ một nguồn cấp duy nhất, đảm bảo chúng đẩy ra cùng thời điểm.
• Hệ thống thổi khí làm sạch: Trên các dây chuyền sản xuất linh kiện điện tử, cần thổi khí sạch đồng thời tại 3 vị trí trên sản phẩm. XPK 04 với ống Φ4 nhỏ gọn giúp bố trí các đầu thổi chính xác và đồng đều.
• Cánh tay robot đa chức năng: Đầu kẹp robot cần cấp khí cho 3 cơ cấu chấp hành khác nhau (2 kẹp + 1 hút chân không). XPK chia khí gọn gàng ngay tại khớp cổ tay robot mà không chiếm quá nhiều không gian.
• Tủ điều khiển khí nén: Từ bộ lọc F.R.L, cần phân phối khí cho 3 khu vực sản xuất khác nhau trong nhà máy. XPK 08 lắp ngay sau cổng ra bộ lọc, 3 nhánh đi đến 3 khu vực một cách gọn gàng và chuyên nghiệp.

Mẹo từ Dủ Khang: Khi lắp đặt XPK, hãy đặt 2 cổng nằm ngang theo hướng đường ống chính để dòng khí lưu thông tự nhiên nhất. 3 cổng nhánh rẽ nên hướng lên trên hoặc sang bên thuận tiện cho việc cắm ống. Tránh đặt nhánh rẽ hướng xuống dưới vì nước ngưng tụ có thể đọng lại trong các nhánh gây ảnh hưởng đến thiết bị phía sau.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPK

Đầu Nối Khí Nén XPK có 5 cổng cắm ống nên quy trình bảo trì cần kiểm tra kỹ từng cổng một cách có hệ thống:

Kiểm tra hệ thống định kỳ

• Kiểm tra lần lượt cả 5 cổng: Dùng nước xà phòng xịt nhẹ vào từng cổng cắm ống để phát hiện rò rỉ. Đặc biệt chú ý 2 cổng nằm ngang vì đường ống chính thường chịu áp suất lớn hơn và lực đẩy ống cũng mạnh hơn.
• Kiểm tra dòng khí phân bổ: Nếu 1 trong 3 nhánh có lưu lượng yếu hơn bất thường, có thể nhánh đó bị tắc nghẽn bên trong do bụi bẩn hoặc nước ngưng. Tháo ống ra và thổi sạch khoang bên trong bằng khí nén.
• Vệ sinh và cắt tỉa đầu ống: Với 5 đầu ống, hãy kiểm tra lần lượt xem ống nào có vết hằn do móng kẹp tì lâu ngày. Cắt bỏ 1-2cm đầu ống hư và cắm lại.

Bảng xử lý lỗi nhanh

Sự cố thường gặp	Nguyên nhân phổ biến	Giải pháp khắc phục
Xì khí ở 1 trong 5 cổng	Đầu ống bị cắt chéo hoặc mặt ngoài ống bị trầy xước.	Cắt lại đầu ống vuông góc 90 độ rồi cắm lại. Thay ống PU mới nếu cần.
1 nhánh có lưu lượng yếu	Nhánh bị tắc do bụi bẩn hoặc nước ngưng đọng bên trong khoang.	Tháo ống ở nhánh đó, thổi sạch bằng khí nén. Lắp bẫy nước trước XPK nếu cần.
Ống bị tuột ở cổng nhánh rẽ	Ống chất lượng kém hoặc móng kẹp bị mòn do tháo lắp nhiều lần.	Thay ống PU chính hãng. Nếu móng kẹp hỏng, thay XPK mới.
Thân nhựa bị nứt	Va đập cơ học mạnh hoặc tiếp xúc dung môi ăn mòn nhựa POM.	Thay thế XPK mới. Tránh để hóa chất tiếp xúc trực tiếp.

Câu hỏi thường gặp về Đầu Nối Khí Nén XPK (XCPC)

1. Đầu Nối Khí Nén XPK có thể bịt 1 hoặc 2 nhánh không cần dùng để chỉ sử dụng các nhánh còn lại không?
Có. Bạn có thể sử dụng nút bịt ống (Plug) cắm vào các cổng nhánh không cần dùng. Tuy nhiên, nếu chỉ cần 1-2 nhánh, việc sử dụng đầu nối chữ T XPE hoặc chữ thập XPA sẽ tiết kiệm hơn về chi phí và kích thước.

2. Đầu Nối Khí Nén XPK khác gì so với việc dùng 3 cái XPE nối tiếp?
XPK gộp chức năng chia 3 nhánh vào 1 thân duy nhất, giảm từ 8 điểm kết nối (3 XPE) xuống còn 5 điểm (1 XPK). Ít điểm kết nối hơn đồng nghĩa với ít nguy cơ rò rỉ hơn, đồng thời XPK phân bổ khí đồng đều hơn vì cả 3 nhánh chia trực tiếp từ 1 khoang chính.

3. V có phiên bản với 3 nhánh khác cỡ ống so với ống chính không?
Theo catalog XCPC hiện tại, dòng XPK có tất cả 5 cổng cùng đường kính. Nếu cần nhánh rẽ khác cỡ, bạn có thể kết hợp XPK với đầu nối Reducer XPG ở các nhánh cần đổi cỡ, hoặc liên hệ Dủ Khang để được tư vấn giải pháp tối ưu.

4. Đầu Nối Khí Nén XPK có dùng được cho hệ thống chân không không?
Có. Theo catalog XCPC, XPK chịu được áp suất âm đến -750 mmHg (10 Torr), hoàn toàn phù hợp cho cả hệ thống khí nén lẫn chân không công nghiệp.

5. Lưu lượng khí có bị chia đều 3 hay phụ thuộc vào tải tiêu thụ?
Lưu lượng khí ở mỗi nhánh sẽ phụ thuộc vào tải tiêu thụ (sức cản) phía sau mỗi nhánh, không phải chia đều theo tỉ lệ 1/3 cố định. Nhánh nào có tải nhẹ hơn sẽ nhận nhiều khí hơn. Nếu cần điều chỉnh lưu lượng chính xác, hãy lắp thêm van tiết lưu (Speed Controller) trên mỗi nhánh.

6. Dủ Khang có sẵn hàng tất cả 3 quy cách XPK không?
Chúng tôi luôn dự phòng tồn kho đầy đủ 3 mã hàng XPK 04, XPK 06 và XPK 08. Quý khách có thể đặt hàng và nhận trong ngày tại khu vực TP.HCM, hoặc từ 1-3 ngày cho các tỉnh lân cận qua dịch vụ chuyển phát nhanh.
