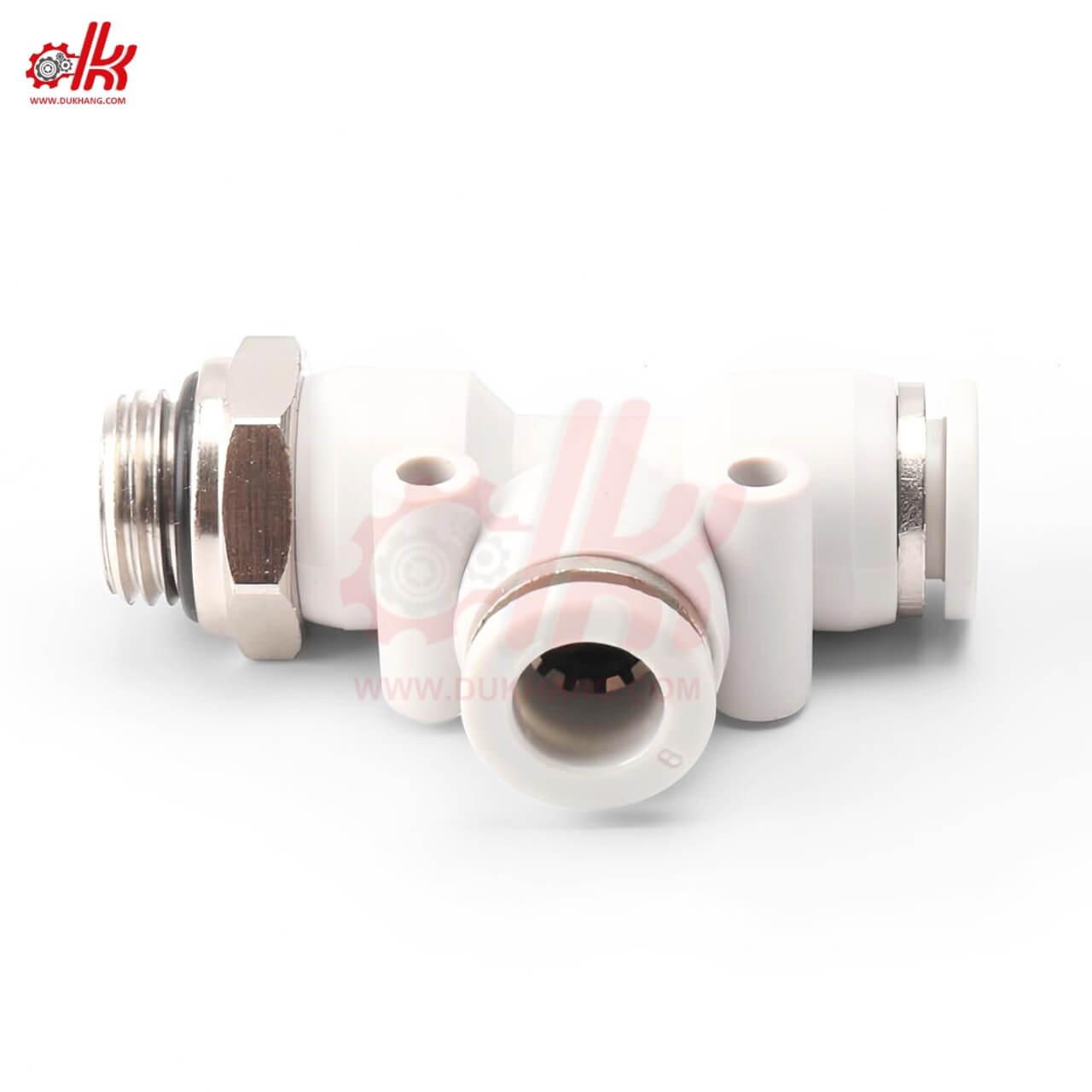

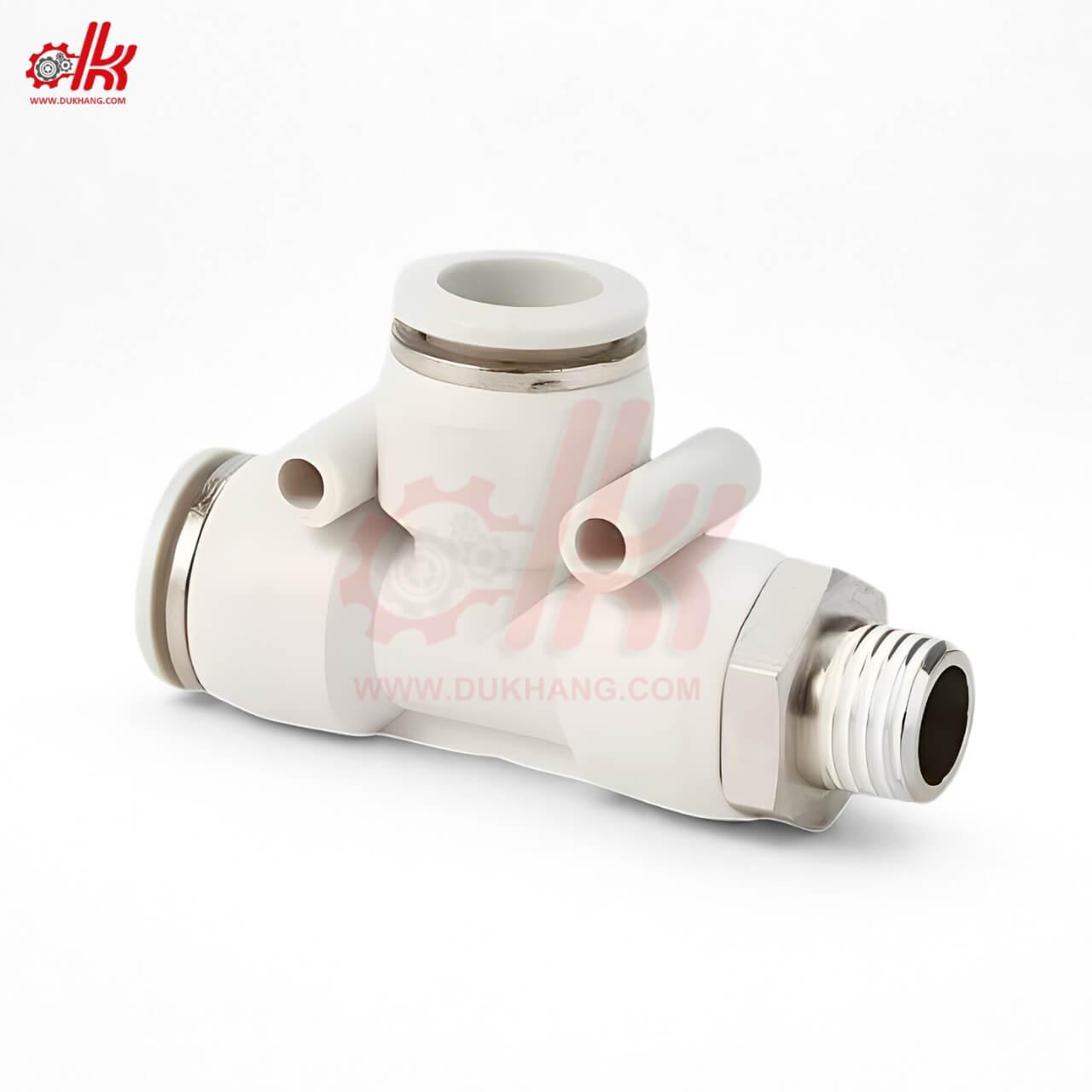

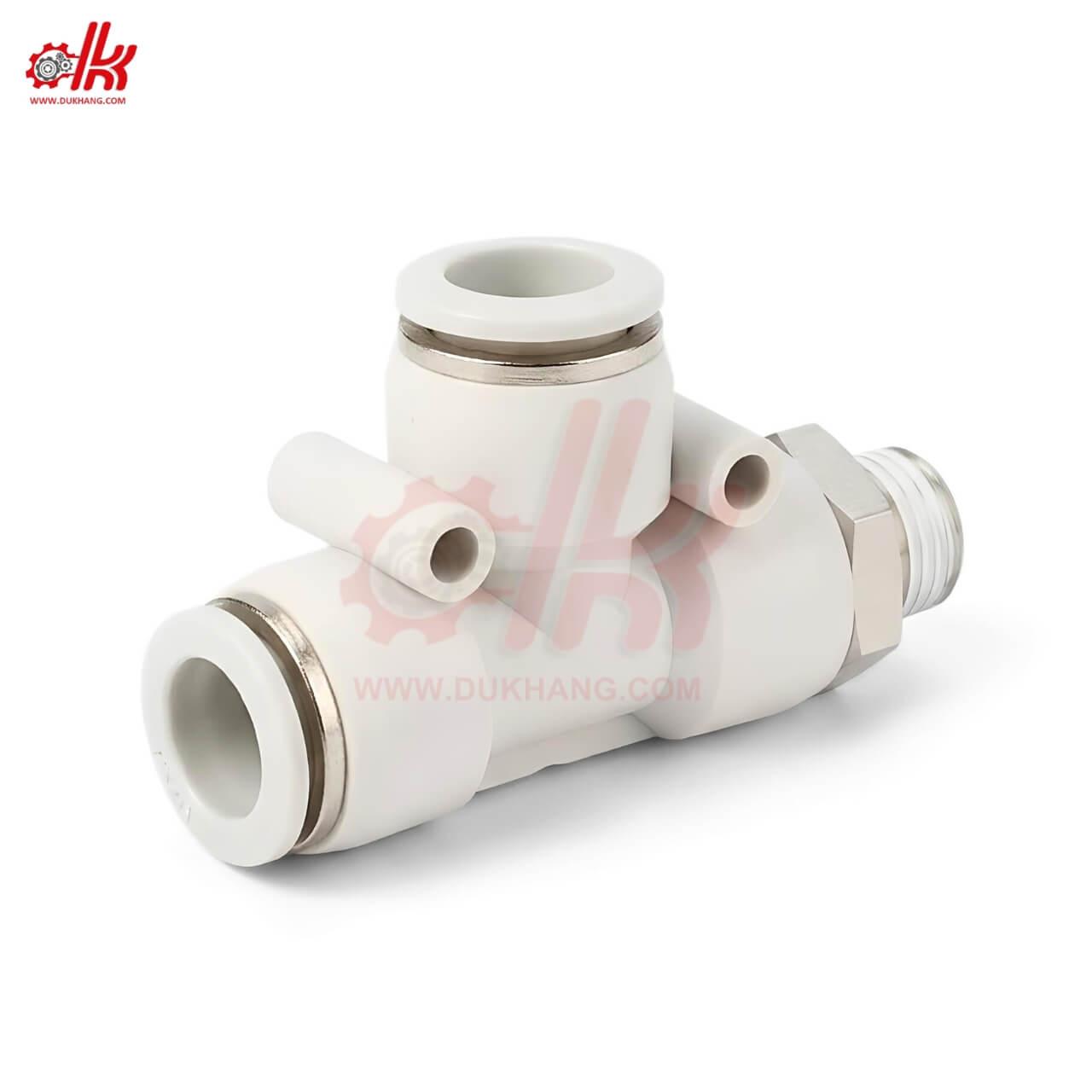

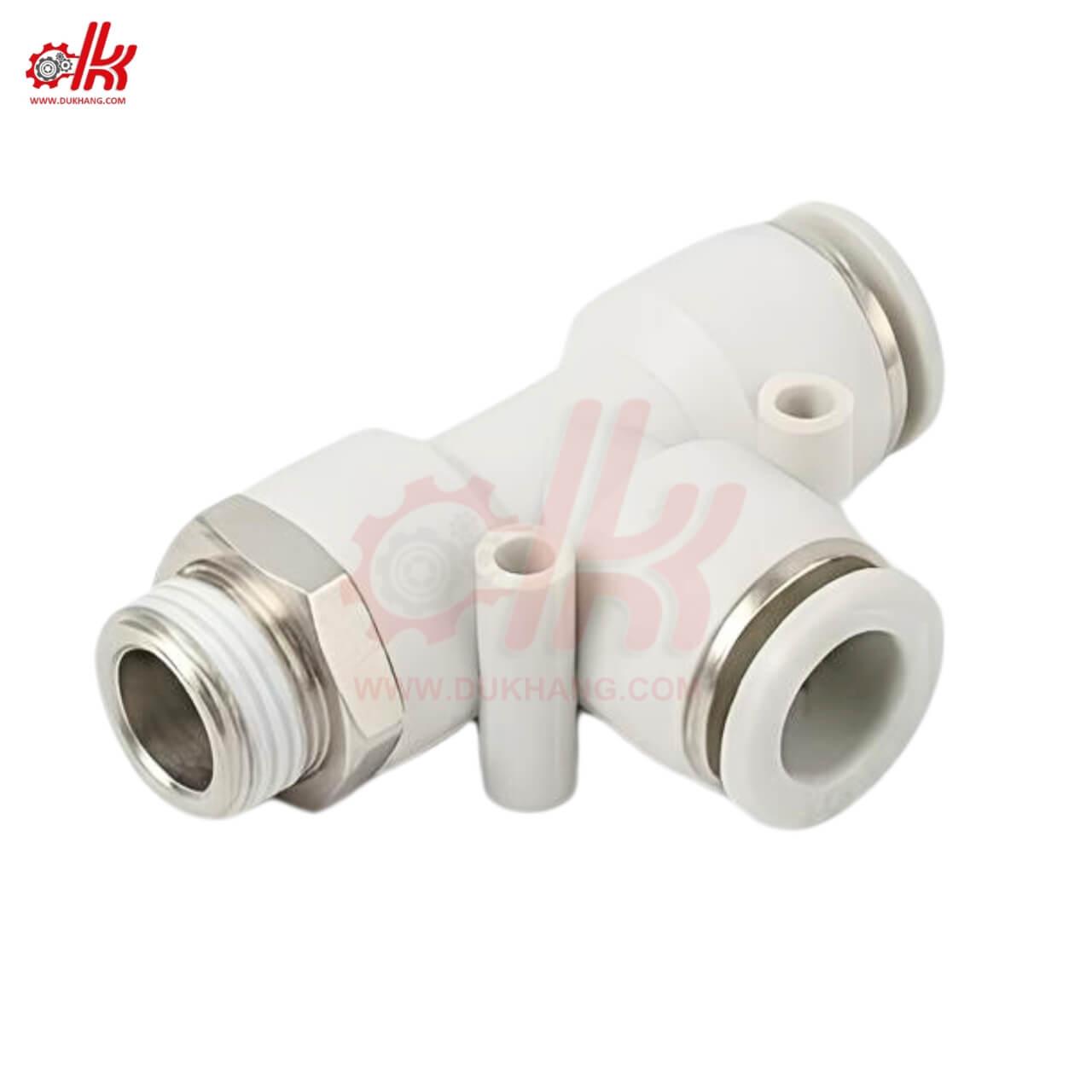

Đầu Nối Khí Nén XPD (XCPC)

Giới Thiệu Về Đầu Nối Khí Nén XPD (XCPC)

Trong kiến trúc của một hệ thống khí nén hiện đại, việc phân phối nguồn khí từ một đường dẫn chính thành nhiều nhánh nhỏ là yêu cầu cơ bản nhưng cực kỳ quan trọng. Đầu Nối Khí Nén XPD (XCPC), hay còn gọi là nối nhanh chữ T ren ngoài (Male Branch Tee), chính là giải pháp kỹ thuật hàng đầu để thực hiện nhiệm vụ chia nhánh khí nén một cách hiệu quả và chuyên nghiệp. Với cấu trúc đặc trưng hình chữ T, Đầu Nối Khí Nén XPD cho phép người vận hành vừa có thể bắt trực tiếp vào cổng cấp khí của thiết bị thông qua chân ren ngoài ở giữa, vừa có thể chia thêm hai đường ống dẫn khí sang hai bên, tạo ra một sơ đồ khí nén linh hoạt và tinh gọn.

Được chế tác bởi XCPC – một trong những thương hiệu nổi tiếng trong ngành công nghiệp khí nén, Đầu Nối Khí Nén XPD mang trong mình những tinh hoa của kỹ thuật cơ khí chính xác. Sản phẩm sử dụng chất liệu đồng thau chất lượng cao được mạ một lớp niken dày dặn, mang lại vẻ ngoài sáng bóng sang trọng và khả năng chống lại sự ăn mòn hóa học từ môi trường làm việc. Đây là yếu tố then chốt giúp XPD vận hành bền bỉ trong các môi trường nhà xưởng khắc nghiệt, nơi thường xuyên có sự xuất hiện của hơi ẩm, bụi bẩn và dầu máy.

Sự phổ biến của Đầu Nối Khí Nén XPD (XCPC) tại cửa hàng Dủ Khang đến từ tính ứng dụng thực tế cực cao cùng dải quy cách vô cùng đa dạng. Theo catalog chính hãng, Đầu Nối Khí Nén XPD có đầy đủ các kích thước ống từ Phi 4 đến Phi 16 kết hợp với các chuẩn ren M5, 1/8″, 1/4″, 3/8″ và 1/2″, đáp ứng mọi nhu cầu từ hệ thống khí nén cỡ nhỏ trong phòng thí nghiệm cho đến các dây chuyền sản xuất công nghiệp quy mô lớn. Hãy cùng chúng tôi đi sâu vào phân tích chi tiết kỹ thuật để thấy rõ sức mạnh công nghệ hội tụ trong chiếc đầu nối nhỏ bé này.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPD (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC, giúp người dùng lựa chọn và sử dụng sản phẩm trong dải an toàn cho phép:

• Tên sản phẩm : Đầu Nối Khí Nén XPD (XCPC)
• Thương hiệu : XCPC
• Model : Dòng XPD
• Chất liệu thân : Đồng thau mạ niken
• Phần nhựa : Nhựa POM chịu nhiệt, chống va đập
• Loại môi chất : Khí nén, chân không
• Áp suất vận hành : 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²)
• Áp suất âm : -750 mmHg (10 Torr)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống : Φ4, Φ6, Φ8, Φ10, Φ12, Φ16
• Chuẩn ren ngoài : M5, 1/8″ (9.6mm), 1/4″ (13mm), 3/8″ (17mm), 1/2″ (21mm)
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPD (XCPC)

Đầu Nối Khí Nén XPD không đơn thuần chỉ là một linh kiện dẫn khí, nó mang trong mình nhiều giá trị gia tăng giúp tối ưu hóa hệ thống máy móc của bạn:

✅ Khả năng chia nhánh một điểm thông minh: Với cấu tạo Male Branch Tee, Đầu Nối Khí Nén XPD cho phép bạn thực hiện thao tác rẽ nhánh ngay tại cổng cấp khí chỉ với một thao tác vặn ren duy nhất. Điều này giúp loại bỏ hoàn toàn nhu cầu sử dụng thêm các cục chia hơi cồng kềnh, tiết kiệm không gian lắp đặt đáng kể trong các máy móc tinh gọn.

✅ Thân đồng mạ niken siêu bền: Được gia công từ đồng thau nguyên khối với lớp mạ niken sáng bóng, Đầu Nối Khí Nén XPD không chỉ có tính thẩm mỹ cao mà còn cực kỳ cứng cáp. Lớp mạ niken giúp chống ăn mòn, chống bám bẩn và kéo dài tuổi thọ sản phẩm ngay cả khi tiếp xúc với môi trường có độ ẩm cao.

✅ Công nghệ kết nối One-Touch (Một chạm): Hệ thống móng kẹp cơ khí bên trong cho phép cắm ống vào chỉ bằng một cú đẩy nhẹ, không cần bất kỳ dụng cụ hỗ trợ nào. Vòng đệm giải phóng có cạnh trơn tru giúp tháo ống nhanh chóng khi cần bảo trì.

✅ Độ kín tuyệt đối: Với hệ thống gioăng đệm NBR cao cấp bên trong và móng kẹp thép không gỉ SUS304, XPD đảm bảo không rò rỉ khí ngay cả khi áp suất hoạt động ở mức tối đa 1.0 MPa hoặc dùng cho hệ thống chân không đến -750 mmHg.

✅ Chân ren phủ sẵn keo làm kín: Tất cả các ren ngoài của XPD đều được nhà sản xuất XCPC phủ sẵn một lớp keo sealant chuyên dụng. Điều này giúp loại bỏ yêu cầu quấn băng tan bổ sung, tiết kiệm thời gian lắp đặt mà vẫn đảm bảo độ kín khít hoàn hảo.

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPD (XCPC)

Sự bền bỉ của XPD đến từ sự kết hợp chính xác của nhiều bộ phận cơ khí bên trong:

• Nắp nhựa giải phóng: Được làm từ nhựa POM kỹ thuật bền bỉ. Khi người dùng nhấn vào nắp này, nó sẽ đẩy móng kẹp mở ra, cho phép rút ống một cách dễ dàng. Thiết kế cạnh trơn tru giúp thao tác không bị đau tay.
• Móng kẹp thép không gỉ: Được làm từ thép không gỉ SUS304, có các răng cưa li ti bám chặt vào lớp vỏ ngoài của ống PU/Nylon khi ống được cắm vào, tạo ra liên kết cơ học cực kỳ chắc chắn.
• Vòng đệm làm kín: Nằm bên trong thân đầu nối, ôm sát lấy ống hơi để ngăn chặn sự rò rỉ khí ra bên ngoài. Sử dụng cao su NBR (Nitrile) có khả năng chịu dầu và chịu mài mòn tốt.
• Thân chính hình chữ T: Được đúc từ đồng thau và mạ niken, bao gồm một chân ren ngoài ở giữa và hai cổng cắm ống hai bên. Đây là bộ phận chịu lực chính của toàn bộ khớp nối.
• Phần ren ngoài tích hợp sealant: Chân ren được gia công theo chuẩn ren côn, tối ưu cho việc làm kín. Lớp keo sealant phủ sẵn giúp lấp đầy các rãnh ren khi vặn vào lỗ ren thiết bị.

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Khí Nén XPD (XCPC)

Dựa theo catalog chính hãng XCPC, dưới đây là bảng tra cứu đầy đủ tất cả các mã hàng XPD hiện có. Quý khách có thể đối chiếu theo đường kính ống và kích thước ren để tìm đúng mã sản phẩm cần mua:

Mã Sản Phẩm (Model)	Đường Kính Ống (Φ)	Mức Ren	Kích Thước Ren Tương Ứng
XPD 04-01	Φ4	01	9.6mm = 1/8″
XPD 04-02	Φ4	02	13mm = 1/4″
XPD 04-M5	Φ4	M5	M5
XPD 06-01	Φ6	01	9.6mm = 1/8″
XPD 06-02	Φ6	02	13mm = 1/4″
XPD 06-03	Φ6	03	17mm = 3/8″
XPD 06-04	Φ6	04	21mm = 1/2″
XPD 06-M5	Φ6	M5	M5
XPD 08-01	Φ8	01	9.6mm = 1/8″
XPD 08-02	Φ8	02	13mm = 1/4″
XPD 08-03	Φ8	03	17mm = 3/8″
XPD 08-04	Φ8	04	21mm = 1/2″
XPD 10-01	Φ10	01	9.6mm = 1/8″
XPD 10-02	Φ10	02	13mm = 1/4″
XPD 10-03	Φ10	03	17mm = 3/8″
XPD 10-04	Φ10	04	21mm = 1/2″
XPD 12-02	Φ12	02	13mm = 1/4″
XPD 12-03	Φ12	03	17mm = 3/8″
XPD 12-04	Φ12	04	21mm = 1/2″
XPD 16-03	Φ16	03	17mm = 3/8″
XPD 16-04	Φ16	04	21mm = 1/2″

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Cách lựa chọn đầu nối XPD đúng quy cách

Để tránh lãng phí thời gian và tiền bạc, hãy tuân thủ các quy tắc lựa chọn sau từ chuyên gia Dủ Khang:

• Xác định đường kính ngoài của ống hơi: Đầu Nối Khí Nén XPD hoạt động dựa trên đường kính ngoài (OD) của ống. Ống Phi 8 thì phải dùng XPD 08-xx. Đừng bao giờ nhầm lẫn với kích thước lòng ống bên trong (ID) vì nếu không khớp, móng kẹp sẽ không thể bám vào bề mặt nhựa của ống, gây rò rỉ.
• Đối soát chuẩn ren của cổng thiết bị: Đầu Nối Khí Nén XPD có chân ren ngoài, nên nó sẽ bắt trực tiếp vào các lỗ ren trong của thiết bị. Dùng thước cặp đo đường kính để xác định: 9.6mm = ren 1/8″ (Mã 01), 13mm = ren 1/4″ (Mã 02), 17mm = ren 3/8″ (Mã 03), 21mm = ren 1/2″ (Mã 04).
• Chú ý loại ống tương thích: Theo catalog XCPC, Đầu Nối Khí Nén XPD được thiết kế để dùng với ống nhựa PU (Polyurethane) và ống Nylon (PA). Tránh sử dụng với ống đồng hoặc ống cứng vì móng kẹp không thể bám vào bề mặt cứng.

Các ứng dụng tiêu biểu của XPD trong công nghiệp

Nhờ khả năng chia nhánh linh hoạt, Đầu Nối Khí Nén XPD xuất hiện dày đặc trong các hệ thống sau:

• Cấp khí cho cụm xi lanh song song: Một dòng khí chính từ van điện từ đi vào nhánh ren giữa của XPD, sau đó được xẻ làm hai để điều khiển cùng lúc hai xi lanh hoạt động đồng bộ trên dây chuyền.
• Lắp trên bộ lọc khí nén (F.R.L Unit): Đầu Nối Khí Nén XPD được lắp ở đầu ra của bộ lọc để dẫn khí sạch đến hai module làm việc khác nhau trong máy.
• Hệ thống robot hút phôi chân không: Được bắt trực tiếp vào các đế van trên cánh tay robot, Đầu Nối Khí Nén XPD chia đường khí cho hai giác hút chân không hoạt động cùng lúc.

Mẹo từ Dủ Khang: Luôn kiểm tra kỹ đường kính ống và kích thước ren trước khi đặt hàng. Chỉ cần sai 1mm cũng có thể dẫn đến không thể lắp hoặc gây rò rỉ khí nén nghiêm trọng.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPD

Một linh kiện tốt cần được bảo trì đúng phương pháp để tối ưu hóa vòng đời sản phẩm. Hãy tham khảo kinh nghiệm từ đội ngũ kỹ thuật của chúng tôi:

Kiểm tra hệ thống định kỳ

• Vệ sinh nắp nhựa giải phóng: Bụi bẩn bám lâu ngày vào khe của nắp giải phóng có thể làm kẹt cơ chế móng kẹp. Hãy dùng khí nén thổi sạch bụi bẩn 1 tháng/lần.
• Cắt tỉa đầu ống định kỳ: Phần đầu ống cắm vào Đầu Nối Khí Nén XPD chịu lực tì từ móng kẹp thép, lâu ngày có thể bị hằn sâu gây rò rỉ khí. Thay vì thay mới đầu nối, bạn chỉ cần cắt bỏ 1-2cm đầu ống và cắm lại là xong.
• Kiểm tra độ chặt chân ren: Do máy móc vận hành rung lắc thường xuyên, chân ren XPD có thể bị nới lỏng nhẹ qua thời gian. Hãy dùng cờ lê kiểm tra độ chặt của ren 3 tháng một lần.

Bảng xử lý lỗi nhanh cho người vận hành

Sự cố thường gặp	Nguyên nhân phổ biến	Giải pháp khắc phục
Xì khí ở phần cắm ống	Ống chưa được cắm lút qua gioăng đệm bên trong.	Cắm ống dứt khoát cho đến khi cảm thấy “kịch” tay.
Hở khí ở chân ren	Không dùng hoặc dùng quá ít băng tan, hoặc keo sealant đã bong.	Tháo ra, quấn lại băng tan và siết chặt vừa tay.
Ống không rút ra được	Áp suất khí vẫn còn đang đẩy móng kẹp.	Xả hết áp suất hệ thống trước khi nhấn nút giải phóng.
Đầu nối bị nứt thân	Siết cờ lê quá lực hoặc va đập vật lý cực mạnh.	Thay thế đầu nối mới. Lưu ý siết lực vừa đủ theo tiêu chuẩn.

Câu hỏi thường gặp về Đầu Nối Khí Nén XPD (XCPC)

1. XPD có thể dùng cho ống đồng không?
Không nên. Theo catalog XCPC, Đầu Nối Khí Nén XPD được thiết kế móng kẹp dành riêng cho các loại ống nhựa có độ đàn hồi như PU và Nylon (PA). Với ống đồng, răng kẹp không thể bám vào bề mặt cứng nên dễ dẫn đến tuột ống khi có áp suất.

2. XPD khác gì với XPC của XCPC?
XPC là nối thẳng ren ngoài chỉ có một đầu cắm ống. Đầu Nối Khí Nén XPD là nối chữ T ren ngoài với hai đầu cắm ống rẽ về hai phía. Hãy chọn XPD khi bạn cần chia nhánh dòng khí từ một điểm ren.

3. Nhiệt độ hệ thống của tôi trên 60 độ C, Đầu Nối Khí Nén XPD có chịu được không?
Theo catalog hãng, dải nhiệt độ làm việc của Đầu Nối Khí Nén XPD là 0 đến 60 độ C. Ở nhiệt độ cao hơn, nắp nhựa POM và gioăng cao su sẽ bắt đầu bị lão hóa nhanh. Bạn nên chuyển sang dòng đầu nối hoàn toàn bằng kim loại.

4. Tại sao chân ren XPD lại có lớp keo màu vàng?
Đó chính là lớp Teflon Sealant làm kín được nhà máy XCPC phủ sẵn trên tất cả các ren ngoài. Nó giúp bạn lắp đặt nhanh mà không cần quấn băng tan, đảm bảo độ kín tốt hơn so với quấn tay thủ công.

5. Áp suất tối đa mà XPD chịu được là bao nhiêu?
Theo thông số catalog XCPC, áp suất vận hành cho phép là 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²). Đối với khả năng chịu chân không là -750 mmHg (10 Torr). Không nên sử dụng vượt quá dải thông số này.

6. Tại sao hàng XCPC tại Dủ Khang lại có giá thành tốt?
Dủ Khang là đối tác nhập khẩu trực tiếp từ nhà máy XCPC, không qua trung gian. Do đó, khách hàng luôn nhận được mức giá sát với giá xưởng nhất kèm theo chế độ hậu mãi chính hãng. Chúng tôi cũng luôn dự phòng tồn kho đầy đủ mã hàng từ Phi 4 đến Phi 16.
