Đầu Nối Khí Nén XPCF (XCPC): Giải Pháp Kết Nối Ren Trong Hoàn Hảo

Giới Thiệu Về Đầu Nối Khí Nén XPCF (XCPC)

Trong các hệ thống khí nén phức tạp, việc chuyển đổi giữa các đường ống dẫn và các linh kiện có ren ngoài (như cảm biến, đồng hồ đo áp suất, hoặc các đầu nối đực) yêu cầu một giải pháp kết nối trung gian mạnh mẽ và kín khít. Đầu Nối Khí Nén XPCF (XCPC) chính là câu trả lời hoàn hảo cho nhu cầu này. Khác với dòng XPC (ren ngoài), Đầu Nối Khí Nén XPCF là dòng đầu nối nhanh thẳng với thiết kế Ren Trong, đóng vai trò như một “ổ cắm” thông minh cho hệ thống khí nén của bạn.

Được sản xuất bởi thương hiệu XCPC danh tiếng, Đầu Nối Khí Nén XPCF kế thừa toàn bộ những tinh hoa về kỹ thuật chế tạo cơ khí chính xác. Với thân làm bằng đồng thau mạ niken đặc trưng, sản phẩm không chỉ mang lại khả năng chịu lực vượt trội mà còn có khả năng kháng lại các tác nhân gây oxy hóa từ môi trường làm việc. Thiết kế của Đầu Nối Khí Nén XPCF tập trung vào sự tối giản nhưng hiệu quả, cho phép người dùng thực hiện các thao tác kết nối ống hơi chỉ trong một “cú chạm” (One-Touch), giúp rút ngắn đáng kể thời gian lắp ráp dây chuyền sản xuất.

Tại thị trường Việt Nam, Đầu Nối Khí Nén XPCF (XCPC) được ưa chuộng nhờ vào dải quy cách cực kỳ đa dạng. Dù bạn đang làm việc với các hệ thống nhỏ yêu cầu ống hơi Phi 4 hay các đường dẫn khí công suất lớn Phi 16, Đầu Nối Khí Nén XPCF đều có mã hàng tương ứng với các chuẩn ren từ 1/8″ đến 1/2″. Sự kết hợp giữa chất lượng chuẩn quốc tế và giá thành cạnh tranh đã biến Đầu Nối Khí Nén XPCF trở thành lựa chọn ưu tiên tại cửa hàng Dủ Khang cho các dự án nâng cấp và xây mới hệ thống tự động hóa khí nén.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chất lượng cao

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPCF (XCPC)

Nắm rõ các thông số kỹ thuật là bước đầu tiên để đảm bảo hệ thống vận hành an toàn. Dưới đây là các chỉ số chi tiết của dòng Đầu Nối Khí Nén XPCF:

• Tên sản phẩm : Đầu Nối Khí Nén XPCF
• Tên gọi khác : Nối nhanh thẳng ren trong, khớp nối hơi ren trong
• Thương hiệu : XCPC
• Chất liệu chính : Đồng thau mạ niken (Nickel-plated Brass)
• Phần nhựa : Nhựa POM chịu nhiệt, chống va đập
• Áp suất vận hành : 0-10.2 kgf/cm2 (0-1.0MPa)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Áp suất âm : -750 mmHg (10 Torr)
• Loại môi chất : Khí nén, hơi lạnh, chân không
• Ống dẫn tương thích : Ống PU, ống PE, ống Nylon (PA)
• Chuẩn ren : Ren G (BSP) hoặc ren NPT tùy chọn

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPCF (XCPC)

Đầu Nối Khí Nén XPCF không đơn thuần chỉ là một linh kiện dẫn khí, nó mang trong mình những giá trị gia tăng giúp tối ưu hóa hệ thống máy móc của bạn:

✅ Khả năng kết nối linh hoạt với thiết bị ren ngoài: Đây là điểm khác biệt lớn nhất của Đầu Nối Khí Nén XPCF. Thiết kế ren trong cho phép nó kết nối trực tiếp với các đầu ren đực của các module sensor áp suất, van xả nhanh hoặc các đường ống kim loại có ren ngoài. Điều này giúp loại bỏ nhu cầu sử dụng thêm các đầu nối “măng sông” trung gian, làm cho hệ thống gọn gàng hơn.

✅ Thân đồng mạ niken dày dặn: Đầu Nối Khí Nén XPCF của XCPC được đúc từ phôi đồng chất lượng cao, độ dày thành ống ren được tính toán kỹ lưỡng để chịu được lực siết lớn mà không bị nứt vỡ. Lớp mạ niken sáng bóng không chỉ tăng tính thẩm mỹ mà còn bảo vệ sản phẩm khỏi các vết trầy xước và ảnh hưởng của hơi ẩm trong khí nén.

✅ Công nghệ One-Touch thế hệ mới: Cơ chế móng kẹp bên trong được cải tiến, giúp việc cắm ống trở nên nhẹ nhàng hơn nhưng lực giữ ống lại tăng lên đáng kể. Ngay cả khi áp suất trong hệ thống biến thiên liên tục, ống hơi vẫn được giữ chặt, đảm bảo không có hiện tượng “bắn ống” gây nguy hiểm.

✅ Độ kín khít tuyệt đối: Với hệ thống gioăng đệm NBR cao cấp bên trong, Đầu Nối Khí Nén XPCF đảm bảo không rò rỉ khí ngay cả ở mức áp suất thấp nhất. Điều này cực kỳ quan trọng đối với các hệ thống chân không yêu cầu độ ổn định cao để giữ phôi hoặc hút linh kiện điện tử.

✅ Dễ dàng lắp đặt trong không gian hẹp: Phần thân lục giác của Đầu Nối Khí Nén XPCF cho phép thợ máy sử dụng cờ lê để siết chặt một cách chính xác. Chiều dài tổng thể của Đầu Nối Khí Nén XPCF cũng được tối ưu hóa để không chiếm dụng quá nhiều diện tích trong các tủ điều khiển khí nén chật chội.

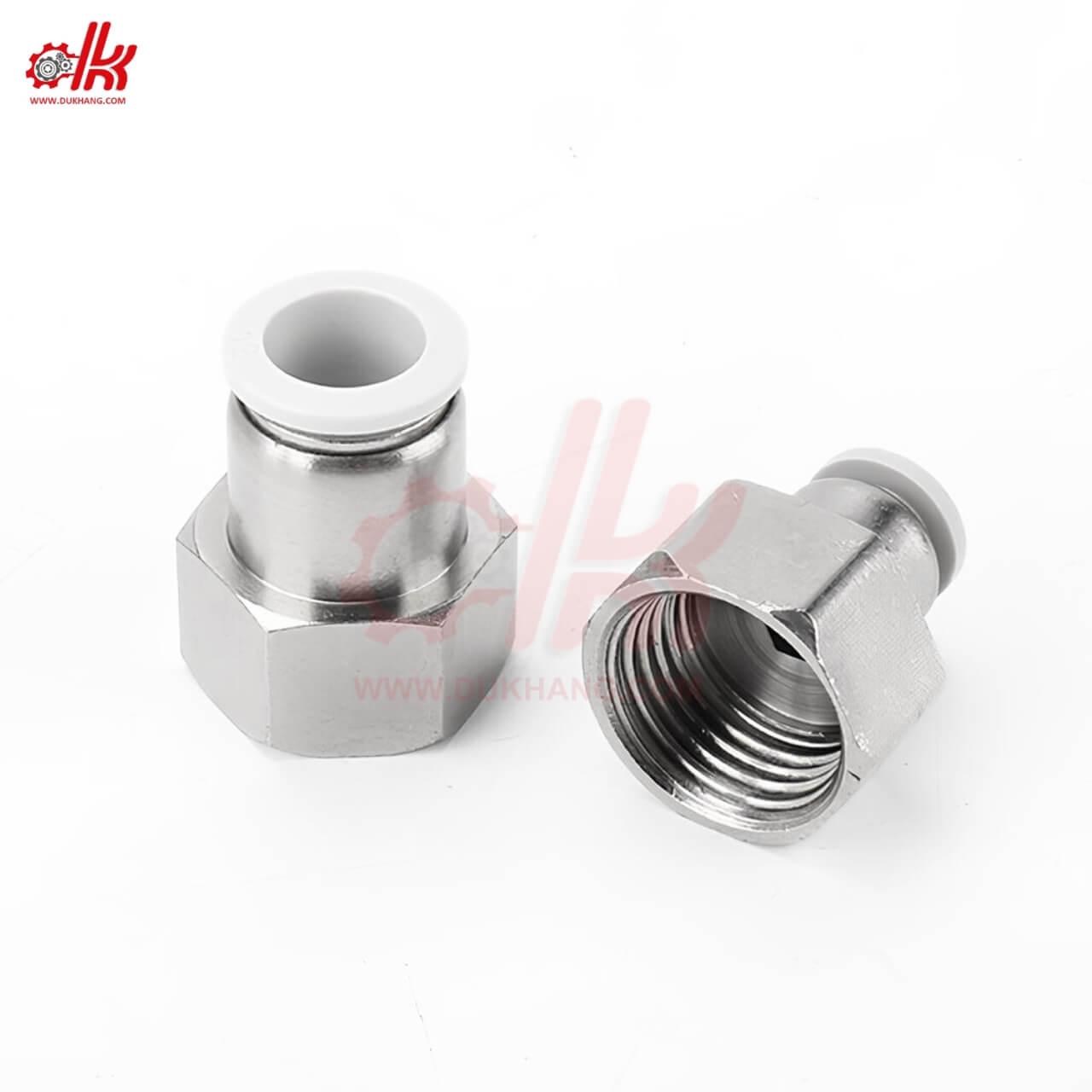

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPCF (XCPC)

Sự bền bỉ của Đầu Nối Khí Nén XPCF đến từ sự kết hợp của nhiều bộ phận cơ khí chính xác bên trong:

• Nắp nhựa giải phóng: Thường có màu trắng hoặc xanh, được làm từ nhựa POM bền bỉ. Khi người dùng nhấn vào nắp này, nó sẽ đẩy móng kẹp mở ra, cho phép rút ống một cách dễ dàng.
• Móng kẹp thép không gỉ: Được làm từ thép không gỉ SUS304, có các răng cưa li ti. Nhiệm vụ của nó là bám chặt vào lớp vỏ ngoài của ống PU/Nylon khi ống được cắm vào.
• Vòng đệm làm kín: Nằm bên trong thân đầu nối, ôm sát lấy ống hơi để ngăn chặn sự rò rỉ khí ra môi trường bên ngoài.
• Thân chính ren trong: Được đúc từ đồng thau và tiện ren trong với độ chính xác cao. Phần ren này là nơi kết nối với các thiết bị ren ngoài khác.
• Vòng đệm O-Ring dự phòng: Ở một số mã hàng đặc biệt, bộ phận này giúp tăng cường độ kín giữa đầu nối và thiết bị kết nối.

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Khí Nén XPCF

Để quý khách hàng dễ dàng tìm kiếm mã sản phẩm phù hợp, Dủ Khang xin cung cấp bảng tra cứu quy cách chi tiết cho dòng Đầu Nối Khí Nén XPCF dưới đây:

Mã Sản Phẩm (Model)	Đường Kính Ống (Phi)	Kích Thước Ren Trong (Inch)	Ghi chú chuẩn ren
XPCF 401	4 mm	1/8″ (9.6mm)	Ren G / NPT
XPCF 402	4 mm	1/4″ (13mm)	Ren G / NPT
XPCF 601	6 mm	1/8″ (9.6mm)	Ren G / NPT
XPCF 602	6 mm	1/4″ (13mm)	Ren G / NPT
XPCF 603	6 mm	3/8″ (17mm)	Ren G / NPT
XPCF 801	8 mm	1/8″ (9.6mm)	Ren G / NPT
XPCF 802	8 mm	1/4″ (13mm)	Ren G / NPT
XPCF 803	8 mm	3/8″ (17mm)	Ren G / NPT
XPCF 804	8 mm	1/2″ (21mm)	Ren G / NPT
XPCF 1001	10 mm	1/8″ (9.6mm)	Ren G / NPT
XPCF 1002	10 mm	1/4″ (13mm)	Ren G / NPT
XPCF 1003	10 mm	3/8″ (17mm)	Ren G / NPT
XPCF 1004	10 mm	1/2″ (21mm)	Ren G / NPT
XPCF 1202	12 mm	1/4″ (13mm)	Ren G / NPT
XPCF 1203	12 mm	3/8″ (17mm)	Ren G / NPT
XPCF 1204	12 mm	1/2″ (21mm)	Ren G / NPT
XPCF 1603	16 mm	3/8″ (17mm)	Ren G / NPT
XPCF 1604	16 mm	1/2″ (21mm)	Ren G / NPT

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Cách lựa chọn Đầu Nối Khí Nén XPCF “chuẩn không cần chỉnh”

Để tránh lãng phí thời gian và tiền bạc, hãy tuân thủ các quy tắc lựa chọn sau của chuyên gia Dủ Khang:

1. Đối soát ống hơi: Hãy luôn nhớ Đầu Nối Khí Nén XPCF làm việc dựa trên Đường kính ngoài của ống hơi. Nếu bạn dùng ống Phi 8, hãy chọn XPCF 8xx. Tránh dùng các loại ống cũ, bị dập nát vì móng kẹp XPCF sẽ không thể bám tốt trên bề mặt biến dạng.
2. Xác định chuẩn ren của thiết bị đối tác: Đầu Nối Khí Nén XPCF có ren trong, nên nó sẽ bắt vào một bộ phận có ren ngoài. Hãy dùng thước kẹp đo đỉnh ren của linh kiện đó. Nếu đo được khoảng 13mm, đó là ren 1/4″ (Mã 02). Nếu là 21mm, đó là ren 1/2″ (Mã 04).
3. Sử dụng băng tan (cao su non) đúng cách: Với các khớp nối ren trong như XPCF, việc quấn băng tan vào phần ren đực đối tác trước khi vặn XPCF vào là bắt buộc để đảm bảo độ kín tuyệt đối. Đừng quấn quá dày sẽ gây khó khăn khi bắt ren.

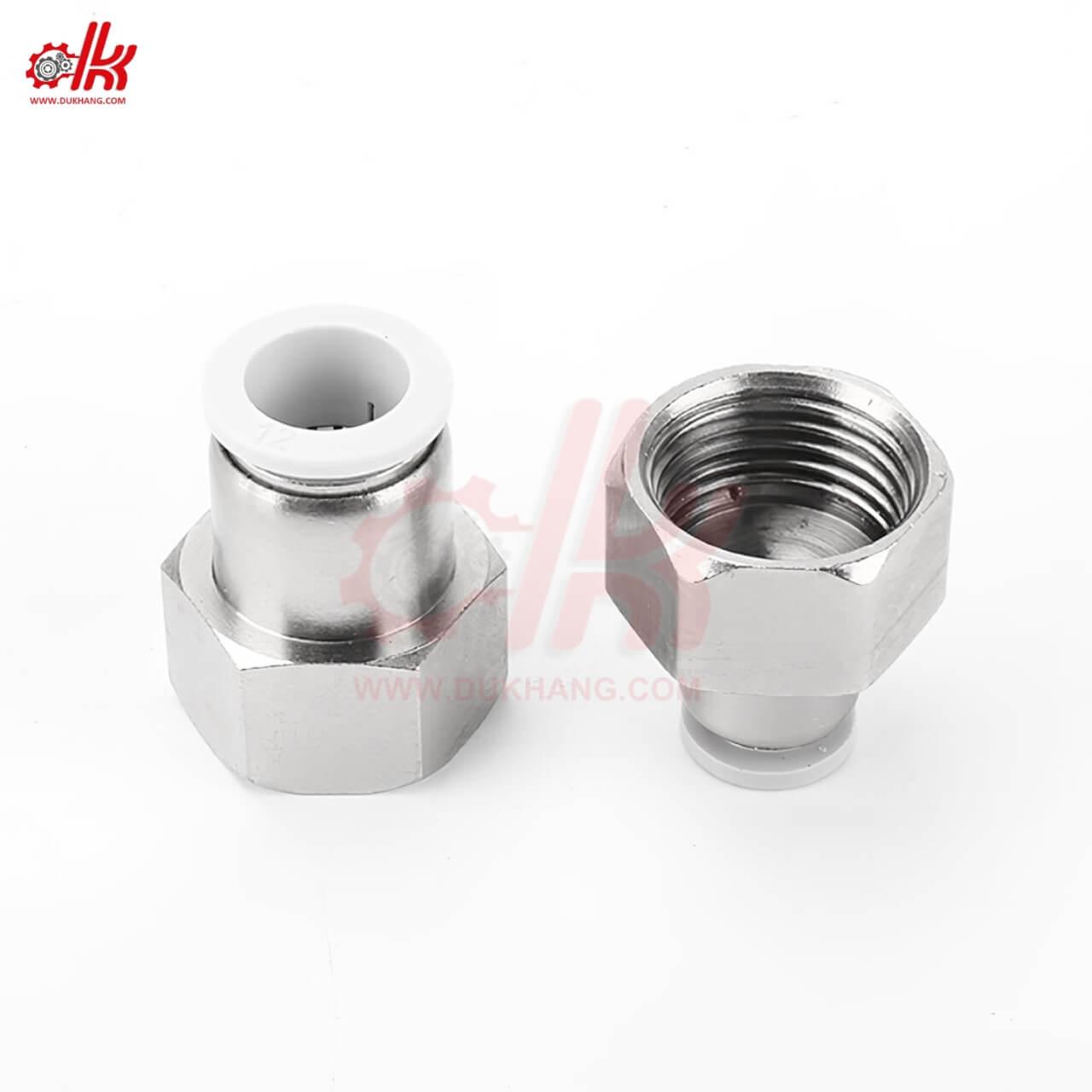

Các ứng dụng tiêu biểu của XPCF trong công nghiệp

Nhờ đặc tính ren trong độc đáo, Đầu Nối Khí Nén XPCF có những vị trí ứng dụng mà các loại đầu nối khác khó thay thế:

• Lắp đặt cảm biến áp suất đầu cuối: Các cảm biến áp suất khí nén thường có đầu ren ngoài M5 hoặc G1/8. Đầu Nối Khí Nén XPCF giúp kết nối trực tiếp cảm biến này với đường ống dẫn chính một cách tinh gọn.
• Hệ thống sấy khô linh kiện: Dùng để kết nối giữa ống hơi và các đầu béc thổi khí có ren ngoài.
• Trạm phân phối khí nén: Đầu Nối Khí Nén XPCF được bắt vào các đầu ra của bộ chia khí để dẫn khí từ đường ống kim loại sang ống nhựa PU mềm một cách linh hoạt.
• Robot hút phôi chân không: Với độ kín cực cao, Đầu Nối Khí Nén XPCF là lựa chọn hàng đầu cho các đường ống hút chân không trong các dây chuyền sản xuất chip và linh kiện điện tử tinh vi.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPCF

Một linh kiện tốt cần được chăm sóc đúng cách. Hãy tham khảo kinh nghiệm bảo trì từ đội ngũ kỹ thuật của chúng tôi:

Kiểm tra hệ thống định kỳ

• Kiểm tra sự lỏng lẻo: Do máy móc vận hành thường xuyên gây rung lắc, các mối nối ren trong như Đầu Nối Khí Nén XPCF có thể bị nới lỏng nhẹ qua thời gian. Hãy dùng cờ lê kiểm tra độ chặt của ren 3 tháng một lần.
• Thay ống định kỳ: Phần đầu ống cắm vào Đầu Nối Khí Nén XPCF chịu lực tì từ móng kẹp thép, lâu ngày có thể bị hằn sâu gây rò rỉ khí. Thay vì thay mới đầu nối, bạn chỉ cần cắt bỏ 1-2cm đầu ống và cắm lại là xong.

Bảng xử lý lỗi nhanh cho người vận hành

Sự cố thường gặp	Nguyên nhân phổ biến	Giải pháp khắc phục
Xì khí ở phần cắm ống	Ống chưa được cắm lút qua gioăng đệm.	Cắm ống dứt khoát cho đến khi cảm thấy “kịch” tay.
Hở khí ở chân ren	Không dùng hoặc dùng quá ít băng tan.	Tháo ra, quấn lại băng tan và siết chặt vừa tay.
Ống không rút ra được	Áp suất khí vẫn còn đang đẩy móng kẹp.	Xả hết áp suất hệ thống trước khi nhấn nút giải phóng.
Đầu nối bị nứt thân	Siết cờ lê quá lực hoặc va đập vật lý cực mạnh.	Thay thế đầu nối mới (Lưu ý siết lực vừa đủ theo tiêu chuẩn).

Câu hỏi thường gặp về Đầu Nối Khí Nén XPCF (XCPC)

1. Tôi có thể dùng Đầu Nối Khí Nén XPCF cho ống đồng không?
Không nên. XPCF được thiết kế móng kẹp ren dành riêng cho các ống nhựa có độ đàn hồi như PU, Nylon. Với ống đồng, răng kẹp sẽ không thể bám vào bề mặt cứng, dễ dẫn đến tuột ống khi có áp suất cao.

2. Ren G và ren NPT của Đầu Nối Khí Nén XPCF có lắp lẫn được không?
Không. Hai chuẩn ren này có góc đỉnh ren và bước ren khác nhau. Việc cố tình vặn ren NPT vào ren G sẽ làm hỏng hoàn toàn chân ren của cả hai thiết bị. Hãy kiểm tra thật kỹ chuẩn ren của thiết bị bạn đang có trước khi đặt hàng tại Dủ Khang.

3. Vòng giải phóng màu xanh và màu trắng có gì khác nhau?
Thông thường, màu sắc này chỉ dùng để phân biệt lô hàng hoặc chuẩn ren (Ví dụ trắng cho ren mét/G, xanh cho ren NPT). Tuy nhiên, về mặt kỹ thuật và chất liệu bên trong thì chúng hoàn toàn giống nhau.

4. Đầu Nối Khí Nén XPCF có chịu được hóa chất ăn mòn mạnh không?
Mặc dù có lớp mạ niken bảo vệ, nhưng nếu tiếp xúc liên tục với các axit hoặc bazơ mạnh, lớp mạ sẽ bị bong tróc. Trong trường hợp đó, bạn nên tham khảo dòng đầu nối hoàn toàn bằng Inox 304 hoặc Inox 316 của chúng tôi.

5. Làm sao tôi biết hàng mình mua tại Dủ Khang là hàng XCPC chính hãng?
Hàng XCPC chính hãng luôn có độ hoàn thiện bề mặt rất cao, các đường ren được tiện sắc nét, nắp nhựa giải phóng hoạt động trơn tru. Ngoài ra, chúng tôi luôn cung cấp đầy đủ chứng từ và tem mác từ nhà sản xuất cho các đơn hàng lớn.

6. Thời gian giao hàng cho các mã lớn như XPCF 1604 là bao lâu?
Tại Dủ Khang, chúng tôi luôn dự phòng lượng tồn kho lớn cho đầy đủ các mã hàng từ Phi 4 đến Phi 16. Thông thường chúng tôi sẽ giao hàng ngay trong ngày cho khu vực TP.HCM và từ 1-3 ngày cho các tỉnh lân cận.
