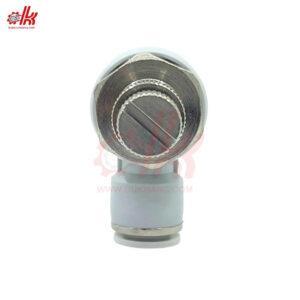

Đầu Nối Ống Tiết Lưu XJSC (XCPC)

Giới Thiệu Về Đầu Nối Ống Tiết Lưu XJSC (XCPC)

Trong mọi hệ thống tự động hóa sử dụng khí nén, việc kiểm soát tốc độ di chuyển của xi lanh là yêu cầu bắt buộc để máy móc vận hành trơn tru và an toàn. Nếu khí nén xả ra khỏi xi lanh quá nhanh, piston sẽ đập mạnh gây hỏng hóc cơ cấu; nếu quá chậm, chu kỳ máy sẽ không đạt năng suất. Đầu Nối Ống Tiết Lưu XJSC (XCPC) – thường được gọi là van tiết lưu góc (Speed Controller / Flow Control Valve) – chính là thiết bị chuyên dụng để giải quyết vấn đề này. Đầu Nối Ống Tiết Lưu XJSC không chỉ là đầu nối góc 90 độ thông thường để cắm ống hơi, mà nó còn tích hợp một cơ cấu kim van cho phép vặn để thu hẹp hoặc mở rộng tiết diện mút xả, từ đó điều khiển chính xác lưu lượng khí đi qua.

Được sản xuất bởi XCPC – thương hiệu uy tín trong ngành thiết bị khí nén công nghiệp, Đầu Nối Ống Tiết Lưu XJSC có thiết kế dạng núm vặn tích hợp ốc khóa (lock nut). Người dùng chỉ cần vặn núm điều chỉnh phía trên để thay đổi tốc độ xi lanh, sau đó siết ốc khóa lại để cố định mức cài đặt, tránh bị xê dịch do rung động của máy móc. Phần đầu cắm ống bằng nhựa POM có thể xoay tự do 360 độ xung quanh trục kim loại, giúp việc đi ống hơi cực kỳ dễ dàng mà không bị vướng víu.

Tại cửa hàng Dủ Khang, Đầu Nối Ống Tiết Lưu XJSC (XCPC) có sẵn đầy đủ 19 quy cách tiêu chuẩn, bao phủ kích thước ống từ Phi 4 đến Phi 12, kết hợp với các mức ren từ M5 siêu nhỏ đến G1/2″ (21mm) cỡ lớn. Đây là phụ kiện không thể thiếu và phải luôn gắn trực tiếp trên các cổng của xi lanh khí nén.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Ống Tiết Lưu XJSC (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC cho Đầu Nối Ống Tiết Lưu XJSC:

• Tên sản phẩm : Đầu Nối Ống Tiết Lưu XJSC (XCPC)
• Tên gọi khác : Van tiết lưu khí nén, tiết lưu góc, Speed Controller, Flow Control Fitting
• Thương hiệu : XCPC
• Model : Dòng XJSC
• Chất liệu phần ren và núm vặn : Đồng thau mạ niken (Nickel-plated Brass)
• Chất liệu phần xoay : Nhựa POM kỹ thuật cao cấp
• Loại điều khiển : Meter-out (tiết lưu khí xả – loại phổ biến nhất dùng cho xi lanh tác động kép) hoặc Meter-in (tùy thuộc hướng lắp)
• Áp suất vận hành : 0.1 đến 1.0 MPa (tương đương 1.0 đến 10.2 kgf/cm²)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống : Φ4, Φ6, Φ8, Φ10, Φ12
• Chuẩn ren ngoài : M5, G1/8″ (01), G1/4″ (02), G3/8″ (03), G1/2″ (04)
• Đặc tính xoay : Phần thân nhựa cắm ống xoay 360 độ độc lập với phần ren
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Ống Tiết Lưu XJSC (XCPC)

Đầu Nối Ống Tiết Lưu XJSC mang đến khả năng kiểm soát tốc độ xi lanh với nhiều ưu điểm cải tiến:

✅ Điều chỉnh lưu lượng cực kỳ chính xác: Ren của núm vặn (Needle) được gia công bước ren nhỏ (fine thread). Việc vặn núm từ từ cho phép thay đổi khe hở khí nén từng chút một, giúp bạn tinh chỉnh tốc độ piston xi lanh một cách mượt mà và chính xác như ý muốn.

✅ Ốc khóa (Lock Nut) chống rung: Ngay dưới núm vặn là một đai ốc khóa. Sau khi đã chỉnh được tốc độ xi lanh ưng ý, bạn chỉ cần siết chặt ốc khóa này lại. Điều này ngăn núm vặn bị trôi hoặc tự xoay do máy móc rung lắc khi hoạt động, đảm bảo tốc độ xi lanh ổn định trong suốt nhiều tháng liền.

✅ Thân xoay 360 độ linh hoạt: Mặc dù phần ren kim loại vặn cứng vào xi lanh, phần thân nhựa có cổng cắm ống vẫn có thể xoay tự do 360 độ xung quanh trục giữa. Đặc điểm này cho phép bạn quay hướng cắm ống về bất kỳ phía nào sau khi đã vặn chặt van, giúp đường dây ống hơi gọn gàng và không bị căng gấp.

✅ Vật liệu đồng mạ niken bền bỉ: Toàn bộ trục giữa, ren ngoài, núm vặn và ốc khóa đều làm bằng đồng thau mạ niken sáng bóng. Lớp niken chống ăn mòn, chống gỉ sét trong môi trường ẩm ướt của nhà xưởng, vượt trội hơn so với các loại van tiết lưu giá rẻ dùng núm nhựa.

✅ Lớp keo khóa ren nhà máy: Phần ren ngoài đã được nhà sản xuất phết sẵn một lớp keo làm kín mỏng (thường có màu trắng hoặc xanh). Lớp keo này thay thế hoàn toàn băng tan (cao su non), giúp vặn trực tiếp vào xi lanh nhanh hơn và kín khí ngay lập tức.

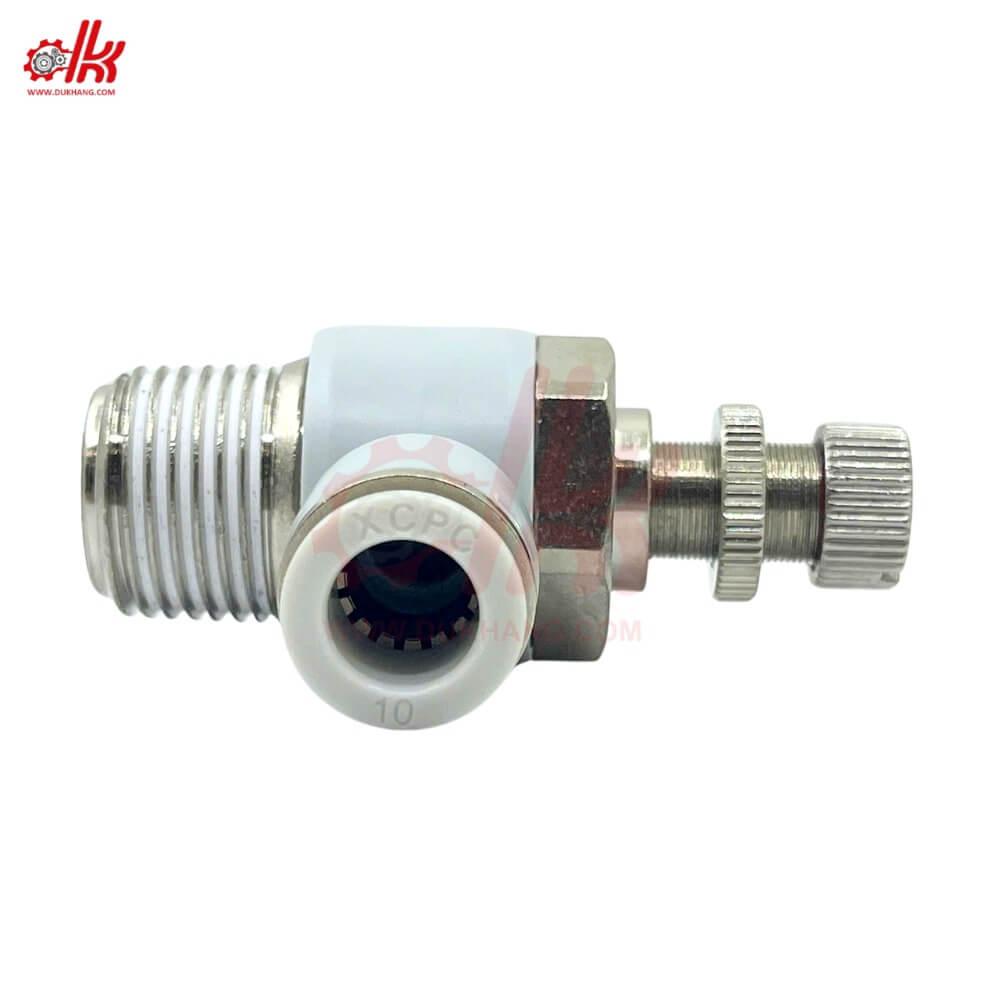

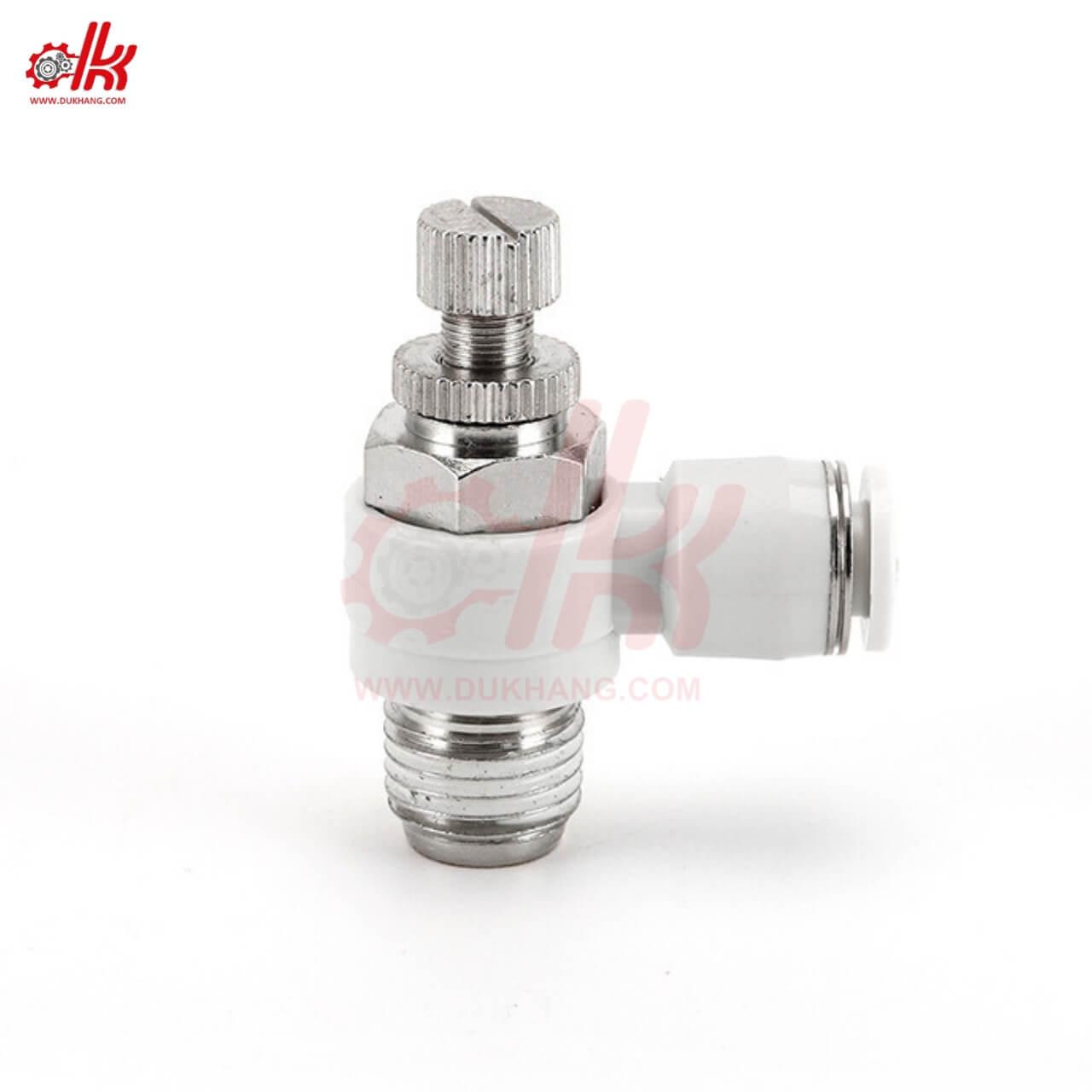

Cấu Tạo Chi Tiết Của Đầu Nối Ống Tiết Lưu XJSC (XCPC)

Đầu Nối Ống Tiết Lưu XJSC Bên ngoài trông giống đầu nối chữ L, nhưng cấu tạo bên trong của Đầu Nối Ống Tiết Lưu XJSC phức tạp hơn để thực hiện chức năng tiết lưu (thu hẹp dòng khí):

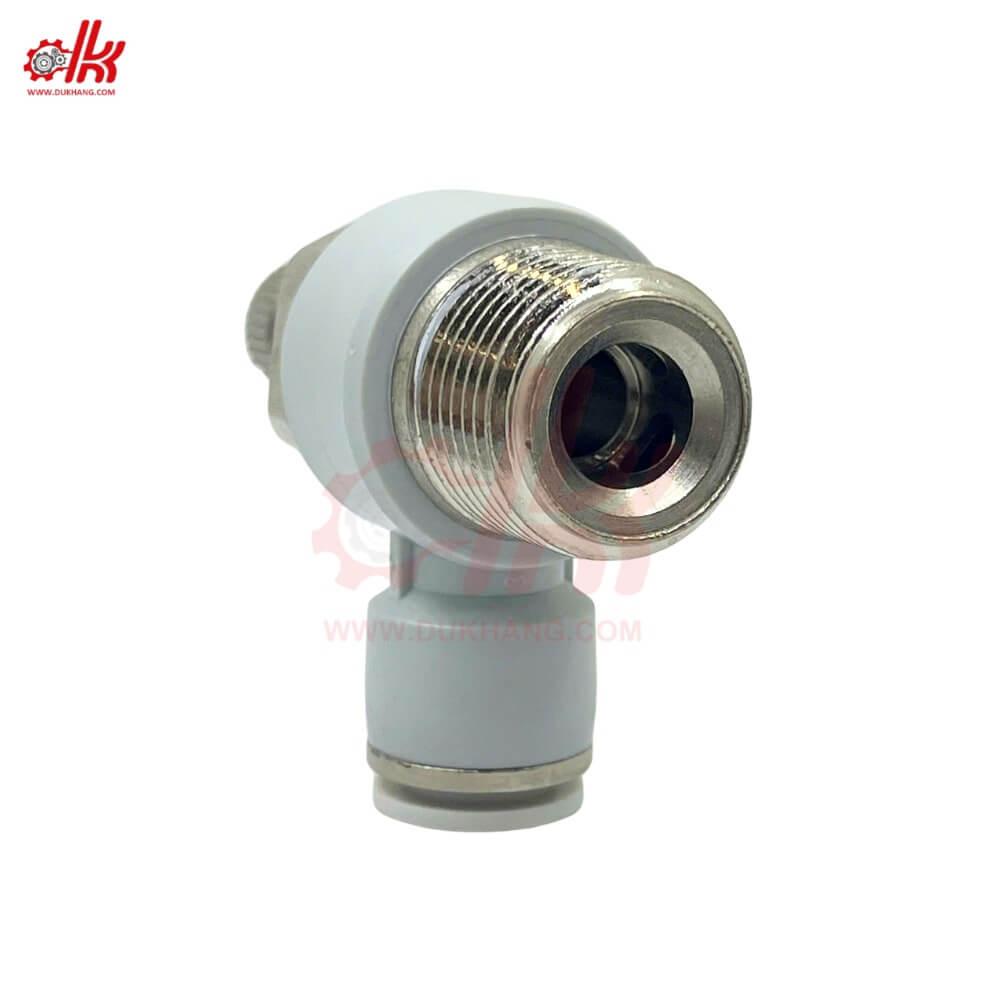

• Trục chính & Ren ngoài: Bằng đồng mạ niken, đóng vai trò như xương sống của van. Phần dưới là ren ngoài (có keo làm kín) để vặn vào xi lanh. Bên trong trục khoét rỗng tạo thành buồng khí và bệ tựa cho kim van.
• Kim van: Một trục kim loại dạng côn nhọn nằm dọc bên trong trục chính, nối liền với núm vặn bên trên. Khi vặn núm vào, mũi kim nhọn đi dần xuống làm hẹp khe hở giữa nó và bệ tựa, hình thành điểm thắt để giảm lưu lượng.

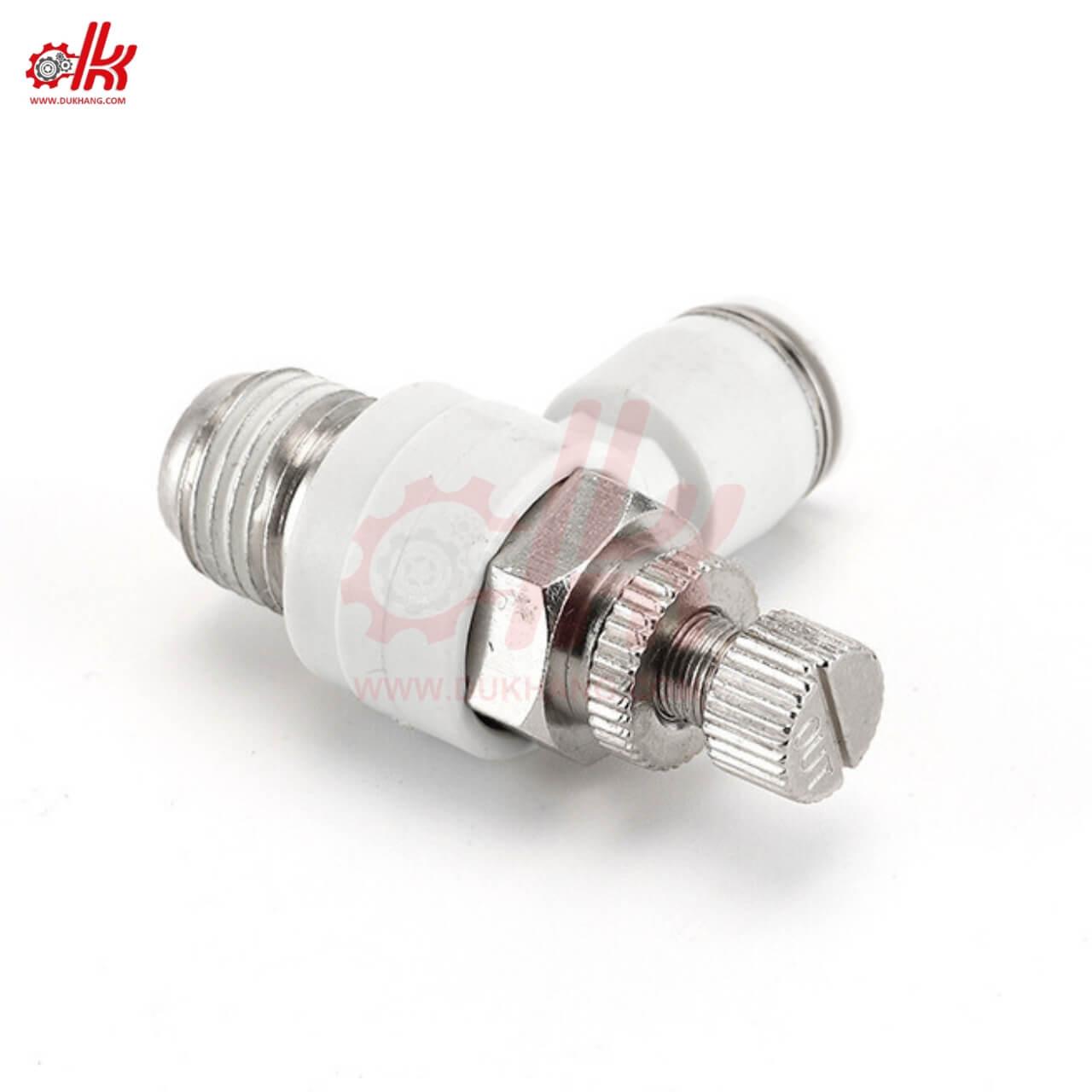

• Núm vặn & Ốc khóa: Nằm ở đỉnh van, có khía nhám để vặn bằng tay. Ốc khóa nằm ngay dưới núm để cố định vị trí kim van.
• Gioăng kiểm soát 1 chiều: Đây là bí mật của van tiết lưu “Meter-out”. Một gioăng chữ V (V-seal) linh hoạt bao quanh kim van. Nó cho luồng khí đi VÀO xi lanh chui qua dễ dàng không cản trở (Flow in), nhưng khi khí XẢ RA khỏi xi lanh, gioăng ép sát buộc luồng xả phải chui qua khe hẹp của kim van. Điều này giúp xi lanh nhận đủ áp lực nhưng xả khí từ từ để giảm tốc độ.
• Thân nhựa L cắm ống: Khối nhựa POM bọc quanh thân kim loại, bên trong chứa móng kẹp và ron chặn để cắm ống hơi nhanh chóng. Chốt xoay kết hợp O-ring liên kết thân nhựa với trục kim loại, cho phép xoay 360 độ mà không xì hơi.

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Ống Tiết Lưu XJSC (XCPC)

Đầu Nối Ống Tiết Lưu XJSC có đa dạng thông số cho nhiều kích cỡ xi lanh. Dưới đây là bảng tra cứu đầy đủ 19 quy cách theo catalog chính hãng XCPC:

Mã Sản Phẩm (Model)	Đường Kính Ống Dẫn	Kích Thước Ren Ngoài	Dàn Cho Xi Lanh
XJSC 04-M5	Φ4 mm	M5	Xi lanh mini (Phi 10-16)
XJSC 04-01	Φ4 mm	1/8″ (9.6 mm)	Xi lanh nhỏ (Phi 20-32)
XJSC 04-02	Φ4 mm	1/4″ (13 mm)	Xi lanh cỡ trung/nhỏ
XJSC 06-M5	Φ6 mm	M5	Xi lanh mini (Phi 16)
XJSC 06-01	Φ6 mm	1/8″ (9.6 mm)	Xi lanh nhỏ (Phi 20-32)
XJSC 06-02	Φ6 mm	1/4″ (13 mm)	Xi lanh vừa (Phi 40-50)
XJSC 06-03	Φ6 mm	3/8″ (17 mm)	Xi lanh lớn (Phi 63)
XJSC 06-04	Φ6 mm	1/2″ (21 mm)	Xi lanh lớn (hiếm gặp ống Φ6)
XJSC 08-01	Φ8 mm	1/8″ (9.6 mm)	Xi lanh nhỏ cần lưu lượng khí
XJSC 08-02	Φ8 mm	1/4″ (13 mm)	Xi lanh vừa (Phi 40-50)
XJSC 08-03	Φ8 mm	3/8″ (17 mm)	Xi lanh khối lớn (Phi 63)
XJSC 08-04	Φ8 mm	1/2″ (21 mm)	Xi lanh cỡ lớn (Phi 80-100)
XJSC 10-01	Φ10 mm	1/8″ (9.6 mm)	Cổng ren nhỏ nhưng cần ống to
XJSC 10-02	Φ10 mm	1/4″ (13 mm)	Xi lanh vừa (Phi 50-63)
XJSC 10-03	Φ10 mm	3/8″ (17 mm)	Xi lanh lớn (Phi 63-80)
XJSC 10-04	Φ10 mm	1/2″ (21 mm)	Xi lanh cỡ lớn (Phi 80-100)
XJSC 12-02	Φ12 mm	1/4″ (13 mm)	Dùng cho xi lanh hoặc bộ chia
XJSC 12-03	Φ12 mm	3/8″ (17 mm)	Xi lanh lực kéo lớn
XJSC 12-04	Φ12 mm	1/2″ (21 mm)	Xi lanh cỡ đại (Phi 100-125)

Cách đọc mã hàng: XJSC 08-02 nghĩa là tiết lưu góc dùng cho ống Φ8 và có đầu ren ngoài cỡ 02 (tức 1/4″ = 13mm).

Hướng Dẫn Thiết Lập & Ứng Dụng Thực Tế

Cách cài đặt tốc độ xi lanh đúng chuẩn với Đầu Nối Ống Tiết Lưu XJSC

Lỗi phổ biến nhất là vặn tiết lưu bừa bãi khiến xi lanh chạy giật cục. Các bước chuẩn để sử dụng Đầu Nối Ống Tiết Lưu XJSC như sau:

1. Lắp Đầu Nối Ống Tiết Lưu XJSC vào cả 2 cổng của xi lanh tác động kép.
2. Nới lỏng ốc khóa trên Đầu Nối Ống Tiết Lưu XJSC.
3. Quan trọng: Vặn núm chỉnh chặt HẾT MỨC theo chiều kim đồng hồ (đóng hoàn toàn van tiết lưu).
4. Bật hệ thống khí nén. Do van đã đóng kín, xi lanh sẽ không chạy.
5. Bắt đầu kích hoạt van điện từ (tín hiệu nhịp). Cùng lúc đó vặn mở từ từ núm chỉnh XJSC (ngược chiều kim đồng hồ) cho đến khi xi lanh đạt được tốc độ di chuyển mong muốn. Ưu điểm của phương pháp xả từ từ này là xi lanh chạy rất êm, không bị giật bắn ra.
6. Siết chặt ốc khóa lại để giữ cố định vị trí núm vặn. Thực hiện tương tự cho XJSC ở cổng còn lại để chỉnh tốc độ thu về của xi lanh.

Ứng dụng tiêu biểu của Đầu Nối Ống Tiết Lưu XJSC

• Điều khiển xi lanh đóng mở cửa/nắp đậy: Dùng Đầu Nối Ống Tiết Lưu XJSC để giảm tốc độ, giúp cửa đóng êm ái mà không bị “sập” gãy bản lề.
• Máy ép nhiệt/dập logo: Cần hành trình đi xuống chậm và đều để truyền nhiệt tốt, XJSC trên cổng xả (piston hướng xuống) sẽ siết dòng khí để trục ép đi từ từ dứt khoát.
• Cơ cấu kẹp gắp sản phẩm: Điều chỉnh tốc độ kẹp của tay gắp (Gripper) để không làm vỡ các sản phẩm mỏng manh như linh kiện điện tử hay ống thủy tinh.
• Kiểm soát tốc độ động cơ khí nén: Ngoài xi lanh, XJSC còn dùng để giới hạn lượng khí cấp vào Air Motor, từ đó kiểm soát số vòng quay RPM của động cơ mài/khoan khí nén.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Ống Tiết Lưu XJSC

Đầu Nối Ống Tiết Lưu XJSC chứa cụm kim van và gioăng một chiều bên trong nền cần lưu ý trong quá trình vận hành:

Kiểm tra định kỳ

• Kiểm tra mức độ êm ái của xi lanh: Nếu xi lanh tự nhiên chạy giật cục hoặc nhanh hơn bình thường dù ốc khóa chưa xoay, có thể bên trong Đầu Nối Ống Tiết Lưu XJSC có dính dầu bẩn hoặc mạt rỉ sét làm vô hiệu hóa ron chữ V. Cần vệ sinh.
• Kiểm tra xì khí tại núm vặn: Xịt bọt xà phòng lên đỉnh núm vặn. Nếu xì khí tại đây, vòng đệm O-ring bên trong lõi điều khiển đã rách, van mất khả năng tiết lưu, cần thay Đầu Nối Ống Tiết Lưu XJSC mới (chữ V bên trong không thể tháo sửa).

Bảng xử lý lỗi nhanh

Sự cố	Nguyên nhân	Giải pháp
Xi lanh không chạy dù đã cấp khí	XJSC đang vặn đóng hoàn toàn, hoặc khí bụi kẹt mũi kim.	Mở ốc khóa, vặn mở núm tiết lưu ngược chiều kim đồng hồ. Cấp khí xịt bụi.
Xi lanh chạy giật cục, không đều	Van một chiều bên trong XJSC bị rách hoặc rỉ sét đường hơi cản trở đóng mở.	Thay XJSC mới. Cần lắp bộ lọc FRL phía trước hệ thống để làm sạch khí sinh ra sự cố.
Vặn núm tiết lưu nhưng tốc độ không đổi	Van bị mất gioăng chữ V (van một chiều bị hỏng) luồng xả không đi qua mũi kim.	Bắt buộc thay thế XJSC mới.
Xì khí ở vòng xoay 360 (giữa đồng và nhựa)	Kéo ống bằng lực xoắn vặn liên tục khiến rách O-ring làm kín.	Thay van mới thiết kế đường dây nằm yên ổn định, không kéo căng van.

Câu hỏi thường gặp về Đầu Nối Ống Tiết Lưu XJSC (XCPC)

1. Tôi dùng XPL thay vì Đầu Nối Ống Tiết Lưu XJSC cho rẻ rồi lắp van tiết lưu điện từ được không?
Được nhưng không tốt. XJSC lắp ngay trên cổng xi lanh là vị trí kiểm soát khí xả tốt nhất, tránh độ trễ của khí dồn nén trong đoạn ống dài từ xi lanh về tới van in-line. XJSC kiểm soát ngay lập tức khi khí xả vọt ra khỏi pít-tông, đem lại độ êm tốt nhất.

2. Tôi lỡ vặn núm chỉnh ra ngoài hẳn có sao không?
Đầu Nối Ống Tiết Lưu XJSC tiêu chuẩn có thiết kế “chốt hãm” bên trong núm vặn để khi mở hết cỡ (vặn lỏng) núm không bị rớt bay ra do áp lực khí. Bạn cứ yên tâm mở xoay hết cỡ an toàn.

3. Vậy chữ “Meter-Out” với “Meter-In” của van là như thế nào?
Đa phần (99%) Đầu Nối Ống Tiết Lưu XJSC là dạng “Meter-Out” (tiết lưu đầu ra). Nghĩa là khi khí nén đi VÀO xi lanh thì đi tự do nhanh chóng; nhưng khi đoạn khí dư ở khoan đối diện đi RA ngoài thì bị siết lại thắt ống cho chậm. Cách này được ưu tiên cho xi lanh tác động kép để tránh hiện tượng nẩy giật.

4. Tôi lắp Đầu Nối Ống Tiết Lưu XJSC vào van điện từ thay vì xi lanh có chỉnh tốc độ được xi lanh không?
Vẫn được hiệu quả mức độ nào đó trên xi lanh đơn nhỏ lẻ, nhưng sẽ làm chậm toàn bộ cụm điều khiển do làm chậm lúc xả hơi tổng của van. Hiệu quả chỉnh tốc độ rất kém, thiếu trơn tru vì khoảng cách đoạn ống tạo thêm thể tích nén đàn hồi. Bạn nên gắn XJSC trực tiếp tại cổng thân xi lanh.

5. Có phụ tùng vỏ ngoài hay ron để tự thay cho Đầu Nối Ống Tiết Lưu XJSC không?
Không có. Van tiết lưu là sản phẩm dập ép nguyên khối kết dính sẵn (lõi + vỏ ép vào). Bất cứ hư hại xì khí ron hay nứt vỡ, nguyên tắc là thay linh kiện mới.

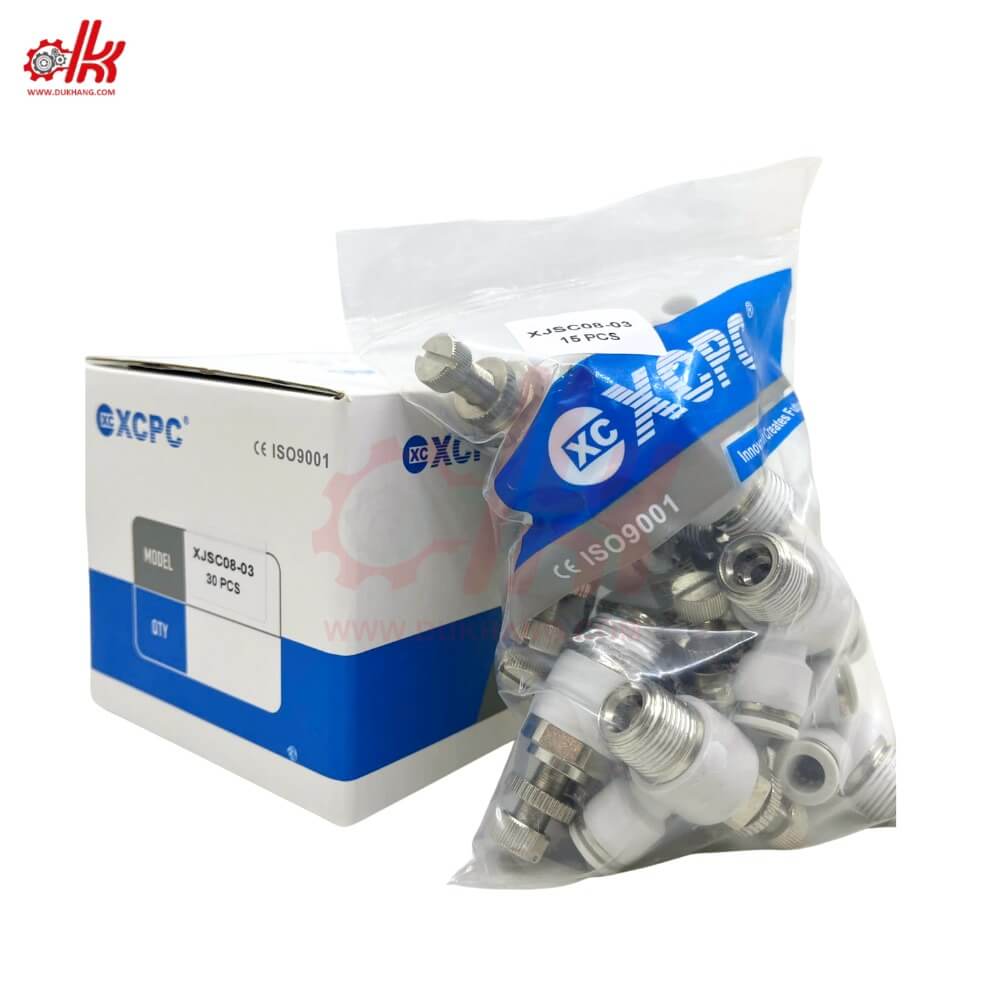

6. Dủ Khang có bán sỉ Đầu Nối Ống Tiết Lưu XJSC số lượng lớn cho xưởng máy không?
Cửa hàng Dủ Khang là đại lý cung cấp thiết bị XCPC lớn với lượng tồn kho cực nhiều cho mỗi mã Đầu Nối Ống Tiết Lưu XJSC. Chúng tôi có chính sách chiết khấu tốt cho khách hàng lắp ráp sỉ theo máy hoặc các đối tác mua định kỳ, liên hệ Zalo bên đưới để báo giá theo giỏ hàng.
