Đầu Nối Khí Nén XPW (XCPC)

Giới Thiệu Về Đầu Nối Khí Nén XPW (XCPC)

Trong hệ thống khí nén, nhu cầu chia một đường ống lớn ra hai nhánh nhỏ hơn là rất phổ biến. Ví dụ: từ đường ống chính Phi 8 cần chia ra hai nhánh Phi 6 để cấp khí cho hai xi lanh nhỏ. Nếu dùng đầu nối chữ Y cùng cỡ rồi thêm hai đầu Reducer ở hai nhánh thì quá phức tạp. Đầu Nối Khí Nén XPW (XCPC) giải quyết gọn gàng trong 1 linh kiện duy nhất. Đầu Nối Khí Nén XPW thuộc dòng Reducing Union Y (chữ Y thu nhỏ nhánh), có thiết kế hình chữ Y với 3 đầu cắm ống nhanh One-Touch: 1 đầu chính (ống lớn) ở dưới và 2 nhánh rẽ (ống nhỏ hơn) ở trên.

Được sản xuất bởi XCPC – thương hiệu uy tín hàng đầu trong ngành khí nén công nghiệp, Đầu Nối Khí Nén XPW kết hợp chức năng chia nhánh và chuyển đổi kích thước ống trong cùng một linh kiện. Thay vì phải dùng 1 chữ Y cùng cỡ + 2 Reducer (tổng 3 linh kiện), XPW gộp tất cả vào 1 thân nhựa POM kỹ thuật cao cấp duy nhất. Thiết kế này giảm số điểm kết nối từ 6 xuống còn 3, giảm nguy cơ rò rỉ và tiết kiệm đáng kể không gian lắp đặt.

Tại cửa hàng Dủ Khang, Đầu Nối Khí Nén XPW (XCPC) có 5 quy cách tiêu chuẩn phủ các tổ hợp ống phổ biến nhất: từ ống chính Phi 6 chia ra Phi 4, đến ống chính Phi 12 chia ra Phi 10. Đây là linh kiện cực kỳ tiện lợi cho việc phân phối khí nén từ đường ống lớn xuống các thiết bị sử dụng ống nhỏ hơn.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPW (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC cho Đầu Nối Khí Nén XPW:

• Tên sản phẩm : Đầu Nối Khí Nén XPW (XCPC)
• Tên gọi khác : Chữ Y thu nhỏ nhánh, Reducing Union Y, Different Diameter Y Connector
• Thương hiệu : XCPC
• Model : Dòng XPW
• Chất liệu thân : Nhựa POM kỹ thuật cao cấp
• Phần kim loại : Đồng thau mạ niken (vòng giữ ống)
• Loại môi chất : Khí nén, chân không
• Áp suất vận hành : 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²)
• Áp suất âm : -750 mmHg (10 Torr)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống chính : Φ6, Φ8, Φ10, Φ12
• Đường kính ống nhánh : Φ4, Φ6, Φ8, Φ10
• Số cổng : 3 cổng cắm ống (1 chính + 2 nhánh)
• Kiểu kết nối : 3 đầu cắm ống nhanh One-Touch (không có ren)
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPW (XCPC)

Đầu Nối Khí Nén XPW kết hợp hai chức năng trong một: chia nhánh + chuyển đổi cỡ ống:

✅ Chia nhánh + đổi cỡ ống trong 1 linh kiện: Ưu điểm vượt trội nhất của Đầu Nối Khí Nén XPW. Một đầu nối duy nhất vừa chia đường ống chính ra 2 nhánh, vừa chuyển đổi kích thước ống từ lớn sang nhỏ. Không cần phải tổ hợp nhiều đầu nối khác nhau, giảm chi phí linh kiện, số điểm kết nối và nguy cơ rò rỉ.

✅ Giảm tổn thất áp suất: Khi ống chính lớn chia ra 2 nhánh nhỏ hơn, tiết diện tổng của 2 nhánh vẫn đủ lớn để duy trì lưu lượng cần thiết. Thiết kế khoang chia hình chữ Y bên trong XPW được tối ưu để dòng khí phân bổ đều và mượt mà, giảm tổn thất áp suất tại điểm chia.

✅ Lắp đặt siêu nhanh – Không cần dụng cụ: Cả 3 cổng đều là cắm ống nhanh One-Touch. Đẩy 3 ống hơi vào là hệ thống phân phối sẵn sàng. Không cần cờ lê, không cần băng tan, không cần ren.

✅ 2 nhánh đối xứng – Phân phối đều: Hai nhánh của Đầu Nối Khí Nén XPW được thiết kế đối xứng qua trục chính, đảm bảo dòng khí chia đều 50-50 cho cả hai nhánh khi tải tiêu thụ ở hai phía bằng nhau.

✅ Nhẹ và nhỏ gọn: Thân nhựa POM nhẹ, kích thước nhỏ gọn hơn nhiều so với tổ hợp 1 chữ Y + 2 Reducer. Tiết kiệm không gian trong tủ điều khiển và trên khung máy.

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPW (XCPC)

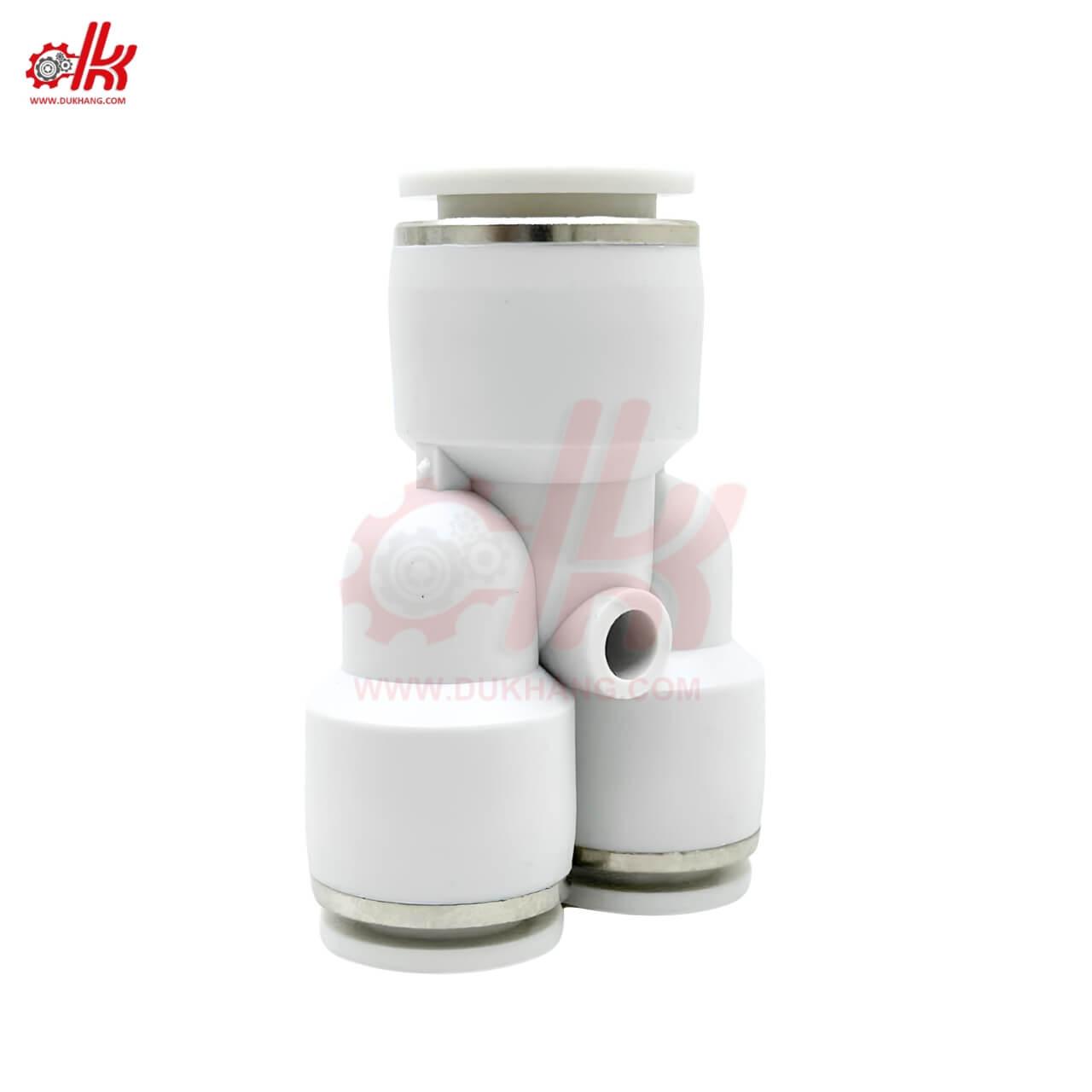

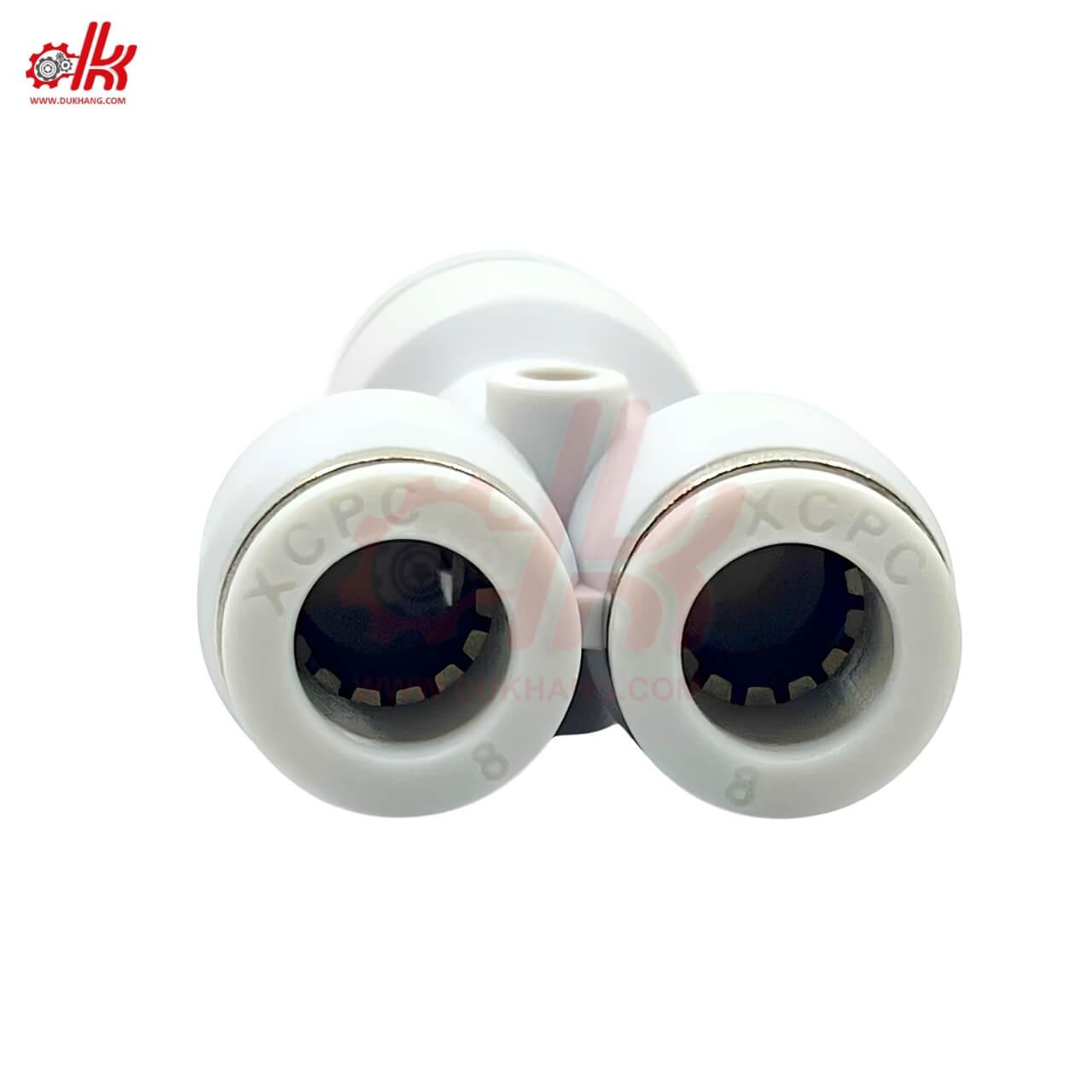

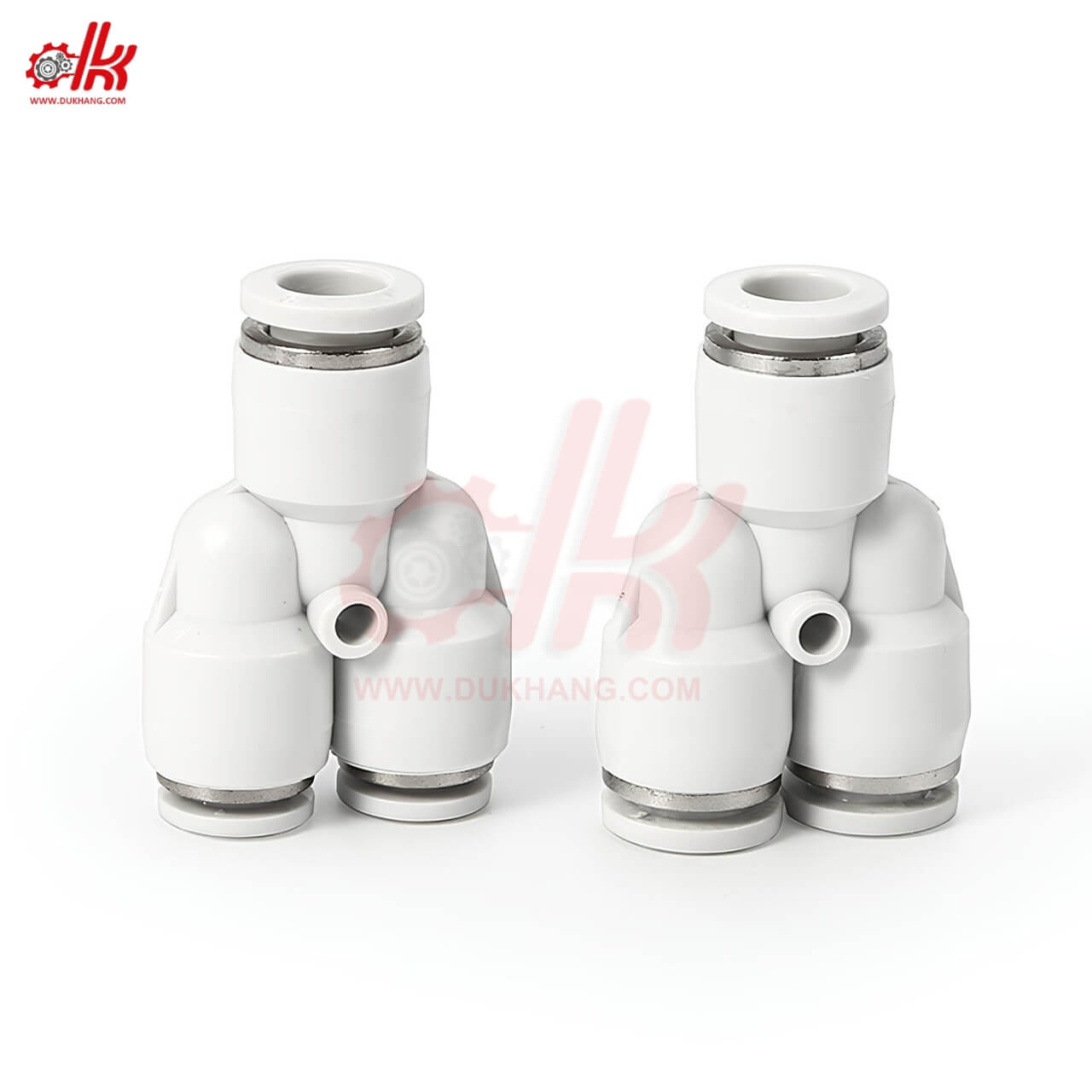

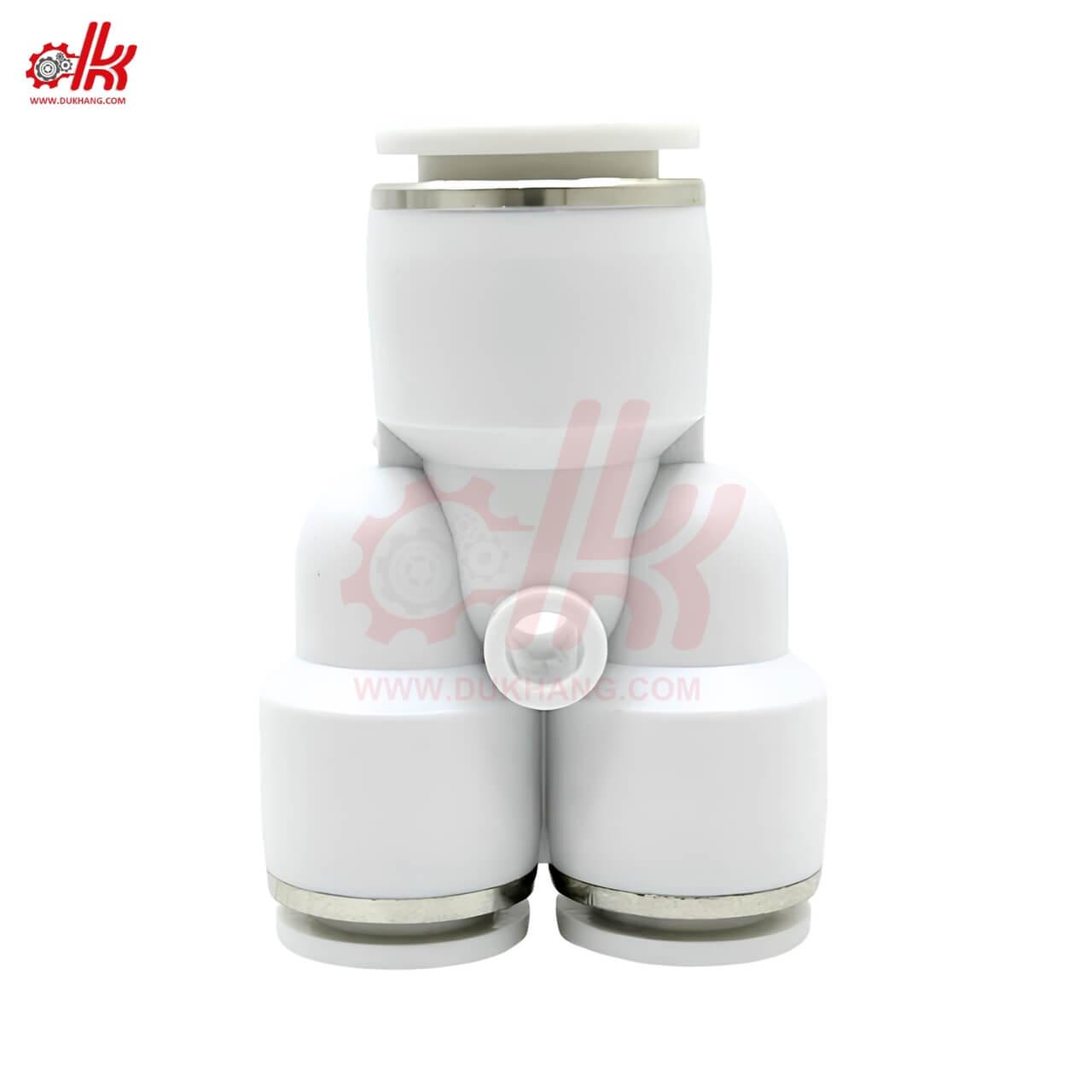

Đầu Nối Khí Nén XPW có cấu tạo hình chữ Y với phần dưới lớn hơn (đường ống chính) và hai nhánh trên nhỏ hơn. Bao gồm các bộ phận sau:

• Thân nhựa POM hình chữ Y: Đúc phun từ nhựa POM kỹ thuật, thân có dạng chữ Y với cổng dưới lớn hơn cho ống chính và 2 cổng trên nhỏ hơn cho ống nhánh. Khoang bên trong được thiết kế dạng phễu chuyển tiếp mượt mà từ tiết diện lớn (ống chính) sang 2 tiết diện nhỏ (ống nhánh), tối ưu hóa dòng khí.

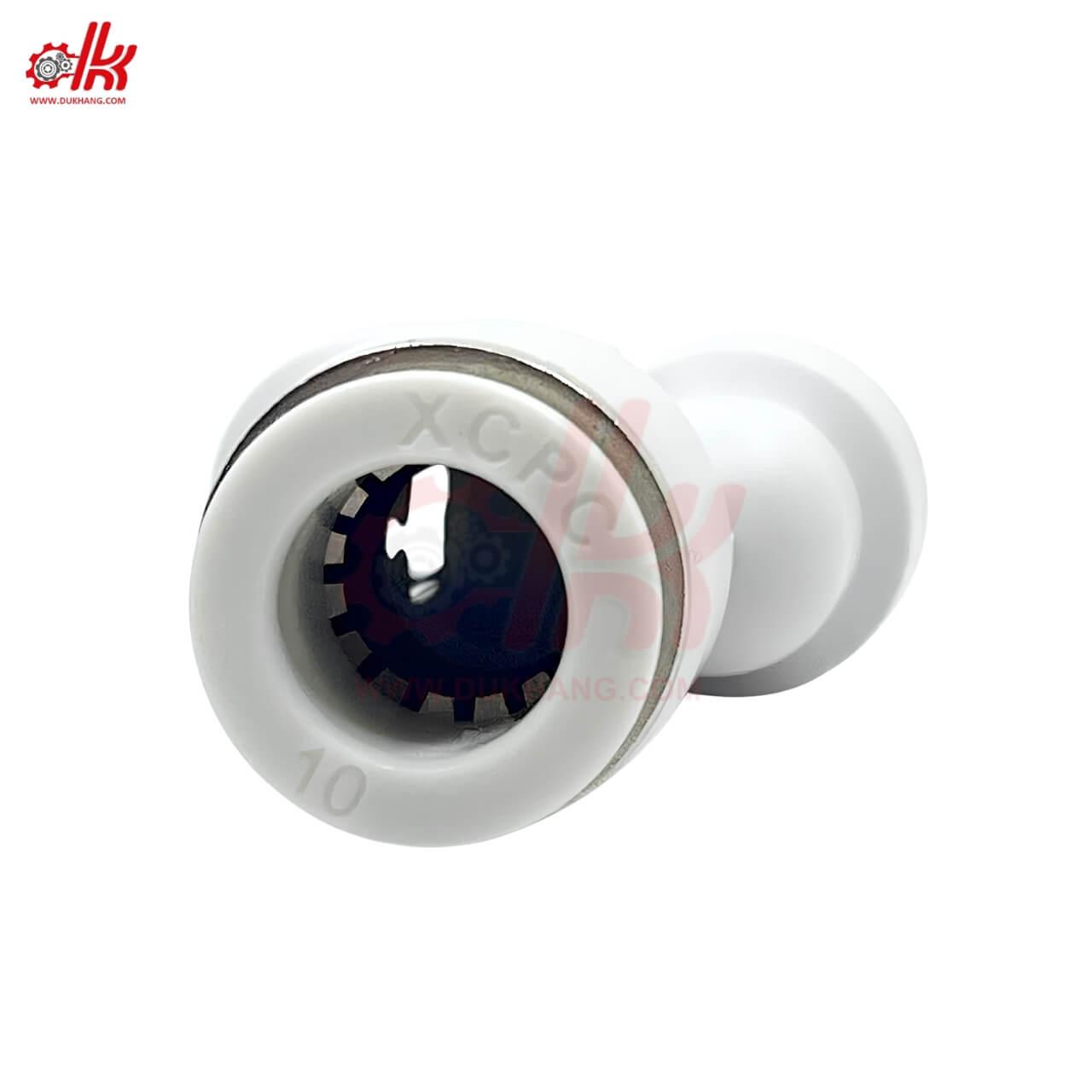

• Vòng kim loại mạ niken x3: Cả 3 cổng đều có vòng kim loại mạ niken gia cố. Lưu ý vòng kim loại ở cổng chính có kích thước lớn hơn 2 vòng ở cổng nhánh, tương ứng với đường kính ống khác nhau.
• Nắp nhựa giải phóng x3: Mỗi cổng có nắp nhấn riêng biệt, hoạt động độc lập. Có thể rút ống ở bất kỳ cổng nào mà không ảnh hưởng đến 2 cổng còn lại.
• Móng kẹp thép không gỉ x3: Ba bộ móng kẹp SUS304 riêng biệt, kích thước phù hợp với đường kính ống tương ứng ở mỗi cổng.
• Vòng đệm kín x3: Cao su NBR chịu dầu ở cả 3 cổng, kín khít tuyệt đối tại mỗi điểm cắm ống dù đường kính khác nhau.

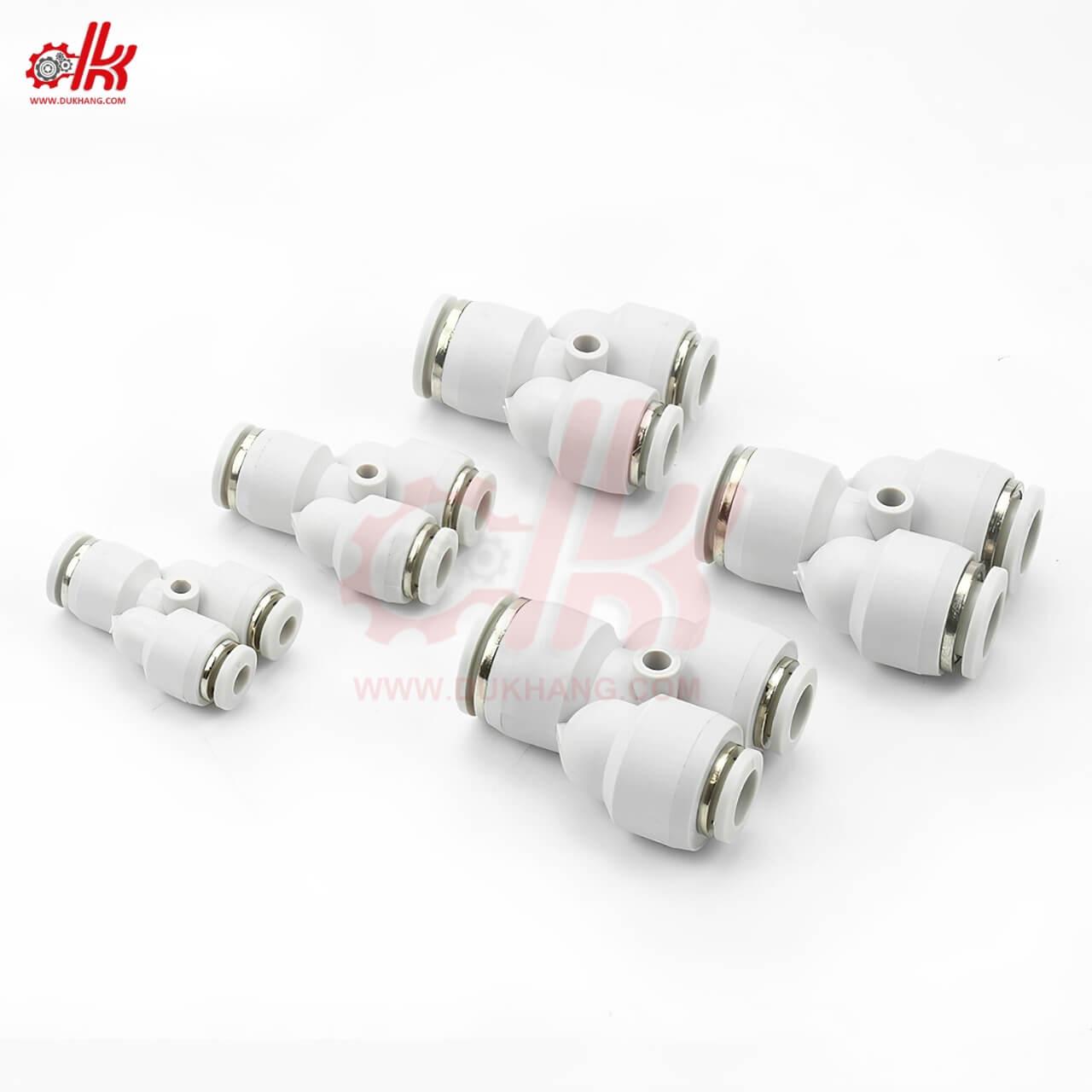

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Khí Nén XPW (XCPC)

Đầu Nối Khí Nén XPW có 1 cổng chính (ống lớn) phía dưới và 2 cổng nhánh (ống nhỏ hơn) phía trên. Dưới đây là bảng tra cứu đầy đủ 5 quy cách theo catalog chính hãng XCPC:

Mã Sản Phẩm (Model)	Ống Nhánh (2 cổng trên)	Ống Chính (1 cổng dưới)	Kiểu Kết Nối
XPW 0604	Φ4 mm x 2	Φ6 mm	Cắm ống nhanh x 3
XPW 0806	Φ6 mm x 2	Φ8 mm	Cắm ống nhanh x 3
XPW 1006	Φ6 mm x 2	Φ10 mm	Cắm ống nhanh x 3
XPW 1008	Φ8 mm x 2	Φ10 mm	Cắm ống nhanh x 3

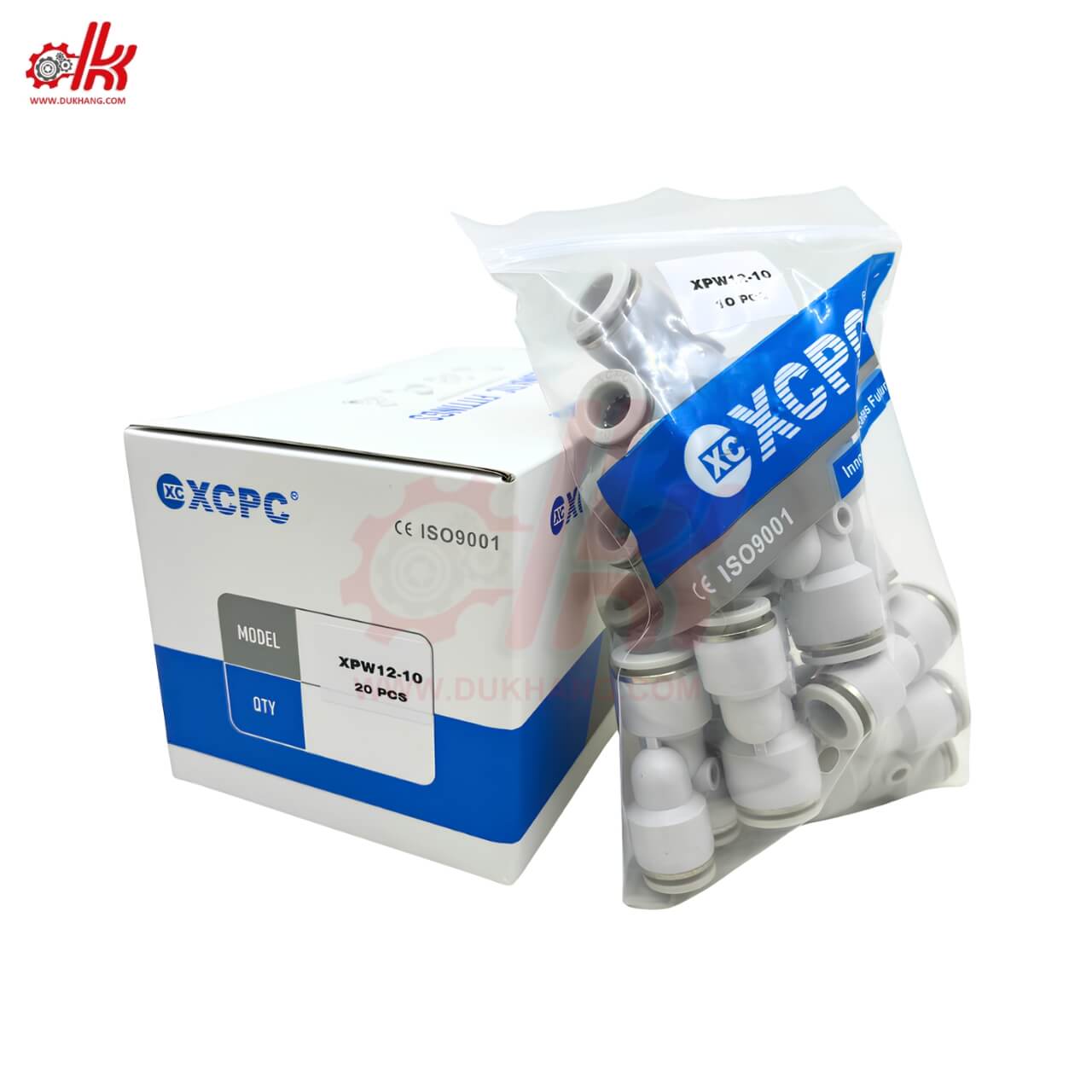

XPW 1210	Φ10 mm x 2	Φ12 mm	Cắm ống nhanh x 3

Cách đọc mã hàng: XPW 0806 nghĩa là cổng chính dùng ống Φ8 (2 số đầu) và 2 cổng nhánh dùng ống Φ6 (2 số sau). Số đầu tiên luôn lớn hơn (ống chính), số sau luôn nhỏ hơn (ống nhánh).

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Khi nào chọn Đầu Nối Khí Nén XPW?

Đầu Nối Khí Nén XPW là lựa chọn lý tưởng khi cần đồng thời chia nhánh và đổi cỡ ống:

• Chọn XPW khi: Đường ống chính lớn cần chia ra 2 nhánh nhỏ hơn. Ví dụ: ống chính Φ8 chia ra 2 nhánh Φ6 → dùng XPW 0806.
• Chọn XPY khi: Cần chia chữ Y với cả 3 cổng cùng cỡ ống (không đổi kích thước).
• Chọn XPE khi: Cần chia 1 nhánh (chữ T) với ren ngoài, thường gắn vào cổng ren thiết bị.

Ứng dụng tiêu biểu của Đầu Nối Khí Nén XPW

• Chia khí từ ống chính xuống 2 xi lanh nhỏ: Đường ống cấp khí chính Phi 8 cần chia khí cho 2 xi lanh mini dùng ống Phi 6. XPW 0806 giải quyết gọn gàng trong 1 linh kiện, đảm bảo 2 xi lanh nhận khí đều nhau.
• Phân phối khí cho 2 đầu thổi: Từ nguồn cấp khí Phi 10, cần chia ra 2 vòi thổi sạch dùng ống Phi 6 nhỏ gọn. XPW 1006 vừa chia nhánh vừa giảm cỡ ống trong 1 bước.
• Cánh tay robot gắn đầu kẹp kép: Ống hơi Φ10 chạy dọc cánh tay, tại vị trí đầu kẹp cần chia khí cho 2 cơ cấu kẹp nhỏ dùng ống Φ8. XPW 1008 chia nhánh ngay tại khớp cổ tay robot.
• Hệ thống ống trong tủ điều khiển: Ống chính Φ12 từ bộ lọc cần phân phối cho 2 khu vực dùng ống Φ10. XPW 1210 giảm số linh kiện cần lắp đặt trong không gian hạn chế của tủ.

Mẹo từ Dủ Khang: Khi lắp đặt Đầu Nối Khí Nén XPW, hãy đặt cổng chính (lớn) hướng về phía nguồn cấp khí, 2 cổng nhánh (nhỏ) hướng về phía thiết bị tiêu thụ. Nếu tải tiêu thụ ở 2 nhánh khác nhau nhiều, hãy lắp thêm van tiết lưu (Speed Controller) ở mỗi nhánh để điều chỉnh lưu lượng chính xác cho từng thiết bị.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPW

Đầu Nối Khí Nén XPW có 3 cổng với kích thước khác nhau, bảo trì cần chú ý kỹ từng cổng:

Kiểm tra định kỳ

• Kiểm tra kín khít cả 3 cổng: Xịt nước xà phòng lần lượt vào 3 cổng. Đặc biệt chú ý cổng chính vì chịu áp suất lớn hơn từ nguồn cấp.
• Kiểm tra cân bằng lưu lượng: Nếu 1 nhánh có lưu lượng yếu hơn bất thường, có thể nhánh đó bị tắc nghẽn bụi bẩn bên trong. Tháo ống, thổi sạch khoang.
• Kiểm tra ống ở vùng đổi cỡ: Vùng tiếp xúc giữa ống nhánh (nhỏ) và cổng XPW chịu lực nhiều hơn. Kiểm tra vết hằn và cắt tỉa đầu ống nếu cần.

Bảng xử lý lỗi nhanh

Sự cố	Nguyên nhân	Giải pháp
Xì khí ở 1 cổng nhánh	Ống nhánh cắt chéo hoặc sai cỡ.	Kiểm tra đúng đường kính ống nhánh. Cắt lại đầu ống vuông góc.
1 nhánh yếu lưu lượng	Tắc nghẽn bên trong hoặc ống bị gấp phía sau.	Thổi sạch khoang bên trong. Kiểm tra ống nhánh không bị gấp.
Ống tuột ở cổng chính	Móng kẹp mòn hoặc lắp nhầm ống nhỏ hơn.	Kiểm tra đường kính ống chính. Thay XPW nếu móng hỏng.
Thân nhựa nứt ở chạc Y	Va đập hoặc kéo ống quá mạnh gây ứng suất.	Thay XPW mới. Cố định ống bằng kẹp để giảm lực kéo.

Câu hỏi thường gặp về Đầu Nối Khí Nén XPW (XCPC)

1. Đầu Nối Khí Nén XPW khác gì so với XPY (Union Y cùng cỡ)?
Đầu Nối Khí Nén XPW có 2 nhánh nhỏ hơn cổng chính (Reducing Union Y), dùng khi cần chia nhánh kết hợp đổi cỡ ống. XPY có cả 3 cổng cùng đường kính, dùng khi không cần đổi cỡ. Chọn loại nào tùy thuộc vào kích thước ống ở hai phía.

2. Tôi có thể dùng Đầu Nối Khí Nén XPW ngược lại – gộp 2 nhánh nhỏ vào 1 ống lớn không?
Có. Mặc dù XPW thường được mô tả là “chia” (1 lớn → 2 nhỏ), nhưng về kỹ thuật bạn hoàn toàn có thể dùng ngược: cắm 2 ống nhỏ vào 2 cổng nhánh và 1 ống lớn vào cổng chính để gộp dòng khí.

3. Lưu lượng ở 2 nhánh có đều nhau không?
Khi tải tiêu thụ bằng nhau, 2 nhánh đối xứng sẽ nhận lưu lượng đều nhau. Nếu tải khác nhau, nhánh ít tải hơn sẽ nhận nhiều khí hơn. Dùng van tiết lưu để điều chỉnh chính xác.

4. Đầu Nối Khí Nén XPW có dùng cho hệ thống chân không không?
Có. XPW chịu áp suất âm đến -750 mmHg, phù hợp cho cả khí nén lẫn chân không.

5. Lắp nhầm ống to vào cổng nhánh nhỏ có được không?
Không. Ống lớn hơn cổng nhánh sẽ không cắm vào được vì đường kính không khớp. Đây cũng là cơ chế “chống lắp nhầm” tự nhiên của XPW.

6. Dủ Khang có sẵn tất cả 5 quy cách Đầu Nối Khí Nén XPW không?
Chúng tôi luôn tồn kho đầy đủ 5 mã hàng XPW. Đặt hàng nhận trong ngày tại TP.HCM, hoặc 1-3 ngày cho các tỉnh qua chuyển phát nhanh.
