Đầu Nối Khí Nén XPM (XCPC)

Giới Thiệu Về Đầu Nối Khí Nén XPM (XCPC)

Khi đường ống khí nén cần xuyên qua một tấm panel, vách tủ điều khiển, khung máy hay bất kỳ tấm ngăn cách nào, việc chỉ đơn giản khoan lỗ và luồn ống qua sẽ tạo ra điểm yếu không kín khít, dễ rò rỉ và mất thẩm mỹ. Đầu Nối Khí Nén XPM (XCPC) được thiết kế chuyên biệt để giải quyết bài toán này. Đầu Nối Khí Nén XPM thuộc dòng Bulkhead Union (nối xuyên vách), có cấu tạo dạng trục thẳng với hai đầu cắm ống nhanh One-Touch ở hai phía, phần giữa là thân ren kim loại kèm đai ốc khóa để gắn cố định và kín khít xuyên qua tấm panel.

Được sản xuất bởi XCPC – thương hiệu uy tín hàng đầu trong ngành khí nén công nghiệp, Đầu Nối Khí Nén XPM mang đến giải pháp xuyên vách chuyên nghiệp: toàn bộ phần thân giữa được chế tạo hoàn toàn từ đồng thau mạ niken nguyên khối, tạo nên vẻ ngoài sáng bóng, chắc chắn và khả năng chống ăn mòn vượt trội. Hai đầu cắm ống sử dụng công nghệ One-Touch quen thuộc, cho phép lắp đặt ống hơi từ cả hai phía của tấm panel chỉ trong vài giây mà không cần bất kỳ dụng cụ nào.

Tại cửa hàng Dủ Khang, Đầu Nối Khí Nén XPM (XCPC) luôn sẵn hàng 5 quy cách tiêu chuẩn từ Phi 4 đến Phi 12, đáp ứng đa dạng kích thước ống hơi. Dù bạn đang thiết kế tủ điều khiển khí nén mới hay cần thay thế linh kiện xuyên vách cũ, XPM luôn có quy cách phù hợp với mức giá cạnh tranh và chất lượng đảm bảo chính hãng.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPM (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC cho Đầu Nối Khí Nén XPM:

• Tên sản phẩm : Đầu Nối Khí Nén XPM (XCPC)
• Tên gọi khác : Nối xuyên vách, Bulkhead Union, Panel Mount Union Fitting
• Thương hiệu : XCPC
• Model : Dòng XPM
• Chất liệu thân : Đồng thau mạ niken nguyên khối (Nickel-plated Brass)
• Vòng giải phóng : Nhựa POM kỹ thuật cao cấp
• Loại môi chất : Khí nén, chân không
• Áp suất vận hành : 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²)
• Áp suất âm : -750 mmHg (10 Torr)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống : Φ4, Φ6, Φ8, Φ10, Φ12
• Kiểu kết nối : 2 đầu cắm ống nhanh One-Touch (không có ren kết nối thiết bị)
• Phụ kiện đi kèm : Đai ốc khóa (Lock Nut) để cố định xuyên panel
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPM (XCPC)

Đầu Nối Khí Nén XPM là giải pháp chuyên biệt cho việc dẫn đường ống khí nén xuyên qua tấm panel hoặc vách ngăn:

✅ Xuyên vách chuyên nghiệp và kín khít: XPM được thiết kế đặc biệt để gắn cố định xuyên qua tấm panel, vách tủ điều khiển hoặc khung máy. Phần ren giữa kèm đai ốc khóa siết chặt từ hai phía tấm panel, tạo mối nối hoàn toàn kín khít và không bị xê dịch dù có rung động mạnh. Đường ống khí nén được dẫn chuyên nghiệp từ bên trong tủ ra ngoài (hoặc ngược lại) mà không để lỗ hở hay khe hở.

✅ Thân đồng mạ niken nguyên khối: Khác với nhiều dòng đầu nối khác sử dụng nhựa POM cho phần thân, XPM có toàn bộ phần thân giữa và ren bằng đồng thau mạ niken nguyên khối. Điều này tạo nên độ cứng vượt trội khi siết đai ốc khóa, không bị biến dạng hay nứt vỡ dù xiết mạnh, đồng thời chống ăn mòn và gỉ sét trong thời gian dài.

✅ Hai đầu cắm ống nhanh One-Touch: Cả hai đầu đều sử dụng cơ chế cắm ống nhanh – đẩy ống vào là khóa chặt, nhấn nắp giải phóng là rút ra. Kỹ thuật viên có thể lắp đặt ống hơi từ cả hai phía tấm panel một cách nhanh chóng mà không cần dụng cụ hỗ trợ.

✅ Đai ốc khóa đi kèm: XPM được cung cấp kèm đai ốc khóa (Lock Nut) phù hợp. Chỉ cần khoan lỗ trên tấm panel đúng kích thước, luồn XPM qua và siết đai ốc từ phía sau là hoàn thành lắp đặt. Không cần thêm bất kỳ phụ kiện nào khác.

✅ Dẫn ống thẳng xuyên panel: Thiết kế dạng trục thẳng giúp đường ống đi thẳng qua tấm panel mà không đổi hướng. Dòng khí lưu thông trơn tru, không bị tổn thất áp suất do uốn cong hay rẽ hướng.

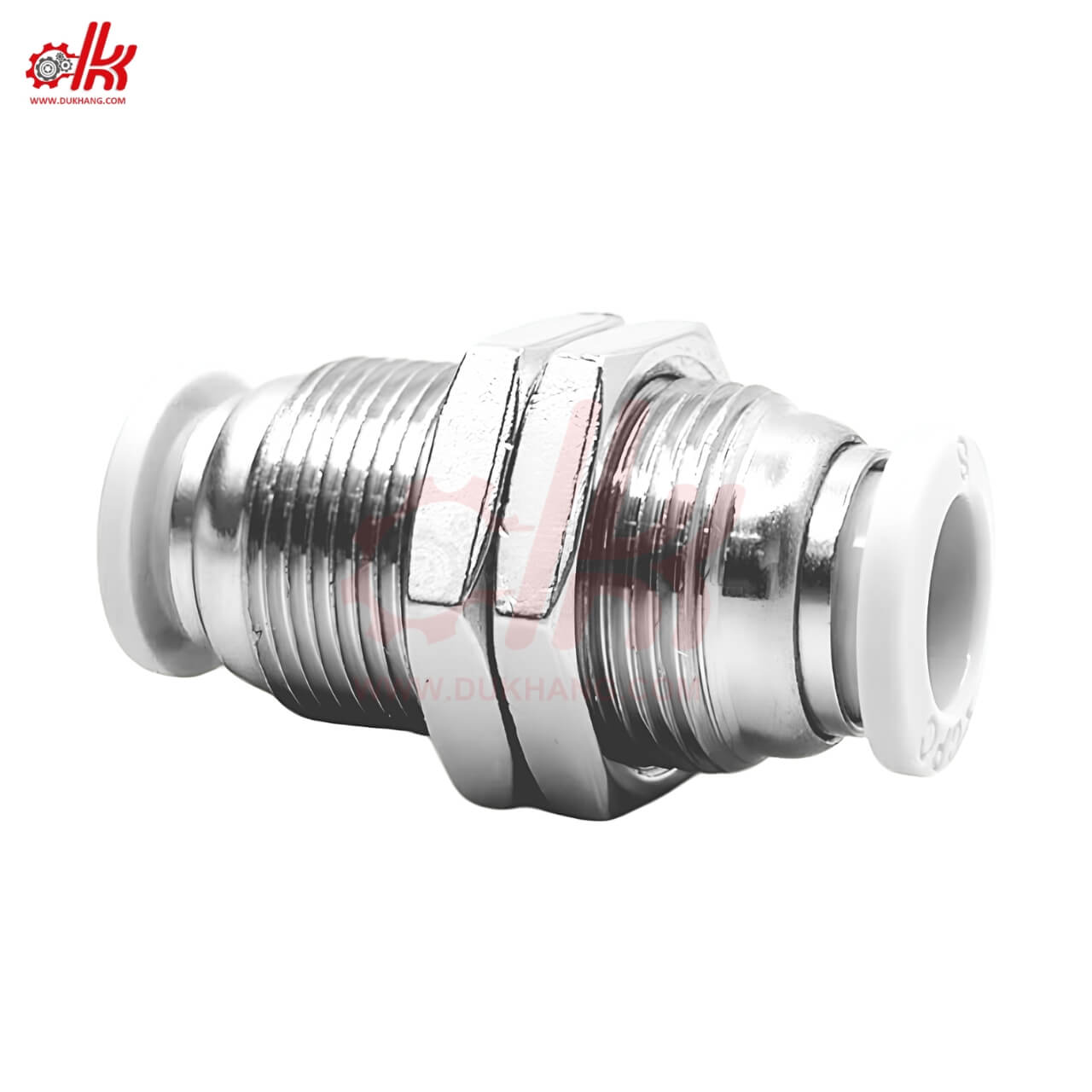

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPM (XCPC)

Đầu Nối Khí Nén XPM có cấu tạo đối xứng qua phần thân ren giữa, bao gồm các bộ phận sau:

• Thân ren kim loại trung tâm: Được gia công từ đồng thau nguyên khối mạ niken, phần giữa có ren ngoài để xuyên qua lỗ trên tấm panel. Thiết kế hai mặt bích lục giác (hex flats) ở hai bên ren giúp dễ dàng giữ cố định bằng cờ lê khi siết đai ốc khóa.
• Đai ốc khóa: Đi kèm sản phẩm, vặn lên phần ren từ phía sau tấm panel. Khi siết chặt, đai ốc ép tấm panel vào mặt bích của thân, cố định Đầu Nối Khí Nén XPM chắc chắn tại vị trí và tạo độ kín khít cho lỗ khoan.

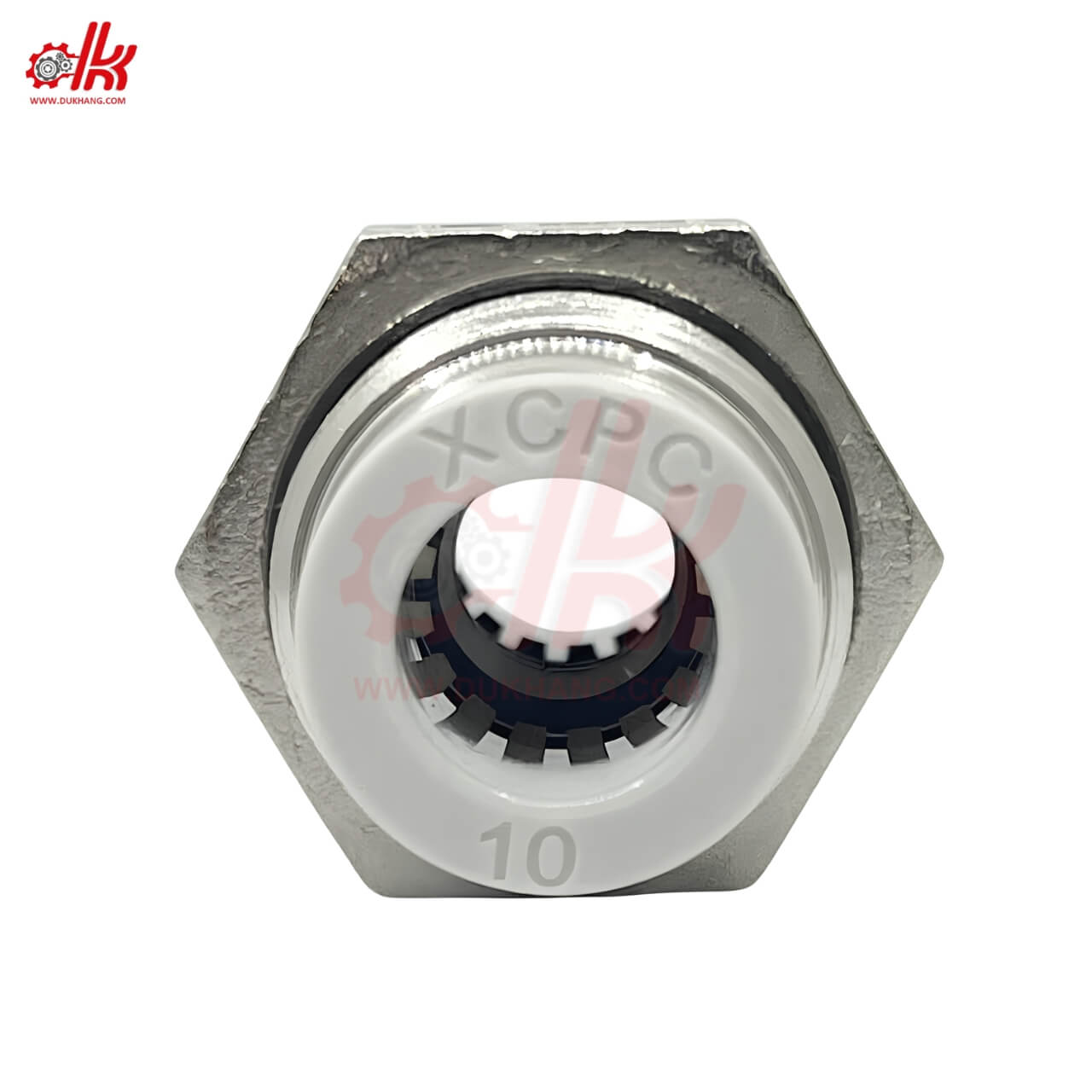

• Hai bộ cắm ống nhanh: Mỗi đầu gồm nắp nhựa giải phóng, móng kẹp thép không gỉ SUS304 và vòng đệm kín NBR. Hai bộ này hoạt động hoàn toàn độc lập, cho phép cắm và rút ống ở mỗi phía tấm panel mà không ảnh hưởng đến phía kia.
• Khoang dẫn khí xuyên suốt: Bên trong thân kim loại có khoang dẫn khí được mài nhẵn, thông suốt từ đầu này sang đầu kia, đảm bảo dòng khí lưu thông trơn tru không bị cản trở.
• Vòng đệm O-Ring: Nằm ở mặt bích tiếp xúc với tấm panel, giúp kín khít giữa thân XPM và bề mặt panel, ngăn bụi và khí lọt qua khe hở giữa lỗ khoan và thân đầu nối.

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Khí Nén XPM (XCPC)

Đầu Nối Khí Nén XPM có hai đầu cắm ống cùng đường kính, phần giữa là thân ren xuyên panel. Dưới đây là bảng tra cứu đầy đủ 5 quy cách theo catalog chính hãng XCPC:

Mã Sản Phẩm (Model)	Đường Kính Ống (2 đầu)	Số Cổng	Kiểu Kết Nối
XPM 04	Φ4 mm	2 cổng (xuyên vách)	Cắm ống nhanh x 2
XPM 06	Φ6 mm	2 cổng (xuyên vách)	Cắm ống nhanh x 2
XPM 08	Φ8 mm	2 cổng (xuyên vách)	Cắm ống nhanh x 2
XPM 10	Φ10 mm	2 cổng (xuyên vách)	Cắm ống nhanh x 2
XPM 12	Φ12 mm	2 cổng (xuyên vách)	Cắm ống nhanh x 2

Cách đọc mã hàng: XPM 08 nghĩa là bộ nối xuyên vách dùng ống Φ8 mm ở cả hai đầu. Số sau XPM là đường kính ống dùng chung cho cả hai phía tấm panel.

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Hướng dẫn lắp đặt Đầu Nối Khí Nén XPM xuyên panel

1. Khoan lỗ trên tấm panel: Dùng khoan kích thước phù hợp với phần ren của XPM. Lỗ khoan cần vừa đủ để phần ren xuyên qua nhưng không quá rộng gây lỏng.
2. Luồn XPM qua lỗ: Đưa phần ren xuyên qua lỗ từ phía trước (phía cắm ống chính). Mặt bích lục giác tựa vào bề mặt panel phía trước.
3. Siết đai ốc khóa từ phía sau: Vặn đai ốc khóa lên phần ren từ phía sau panel, siết chặt bằng cờ lê. XPM được cố định chắc chắn, kẹp tấm panel giữa mặt bích và đai ốc.
4. Cắm ống hơi từ hai phía: Cắm ống hơi vào đầu nối từ cả phía trước và phía sau panel. Hoàn thành!

So sánh: Đầu Nối Khí Nén XPM vs luồn ống qua lỗ

Đặc điểm	Dùng XPM	Luồn ống qua lỗ
Độ kín khít	Kín hoàn toàn (có O-Ring)	Không kín (khe hở lớn)
Cố định	Chắc chắn (đai ốc khóa)	Ống tự do, dễ tuột
Tháo lắp ống	Dễ dàng (One-Touch)	Phải rút cả dây qua lỗ
Thẩm mỹ	Chuyên nghiệp, gọn gàng	Lộn xộn, thiếu chuyên nghiệp

Ứng dụng tiêu biểu của Đầu Nối Khí Nén XPM

• Tủ điều khiển khí nén: Dẫn đường ống từ bên trong tủ điều khiển ra ngoài máy. Đầu Nối Khí Nén XPM giúp ống xuyên qua vách tủ kín khít, ngăn bụi bẩn xâm nhập vào bên trong tủ chứa van và bộ lọc.
• Buồng sạch: Trong các phòng sạch sản xuất linh kiện điện tử hoặc dược phẩm, khí nén cần xuyên qua vách phòng. Đầu Nối Khí Nén XPM đảm bảo mối nối kín khít tuyệt đối, không để không khí bên ngoài lọt vào.
• Khung máy CNC và máy ép: Đường ống hơi từ nguồn cấp bên ngoài cần xuyên qua khung máy để cấp khí cho xi lanh bên trong. Đầu Nối Khí Nén XPM 08 hoặc XPM 10 gắn cố định trên khung máy, ống hơi cắm từ hai phía gọn gàng.
• Hệ thống chia ngăn khu vực: Khi nhà máy có tấm vách ngăn giữa các khu vực, đường ống khí nén xuyên vách cần được xử lý chuyên nghiệp. XPM đảm bảo vừa kín vừa dễ bảo trì khi cần tháo lắp.

Mẹo từ Dủ Khang: Khi khoan lỗ trên panel, hãy dùng mũi khoan bậc (step drill) để có lỗ tròn sạch và đúng kích thước. Sau khi gắn Đầu Nối Khí Nén XPM, siết đai ốc khóa vừa đủ chặt – không nên siết quá mạnh vì có thể làm biến dạng tấm panel mỏng (đặc biệt panel nhôm hoặc thép mỏng). Nếu panel quá mỏng (dưới 1mm), hãy dùng thêm tấm đệm washer để phân bổ lực ép đều hơn.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPM

Đầu Nối Khí Nén XPM gắn cố định trên panel nên bảo trì cần chú ý cả hai phía và phần cố định:

Kiểm tra định kỳ

• Kiểm tra kín khít cả hai đầu cắm ống: Xịt nước xà phòng vào vùng cắm ống ở cả hai phía panel. Bóng khí nổi lên = rò rỉ.
• Kiểm tra độ chắc trên panel: XPM chịu rung động từ máy móc nên đai ốc khóa có thể lỏng dần. Kiểm tra và siết lại định kỳ mỗi 6 tháng.
• Kiểm tra O-Ring giữa thân và panel: Nếu thấy bụi hoặc khí rò từ khe giữa thân XPM và tấm panel, O-Ring có thể bị mòn. Tháo đai ốc, kiểm tra và thay O-Ring nếu cần.

Bảng xử lý lỗi nhanh

Sự cố	Nguyên nhân	Giải pháp
Xì khí ở đầu cắm ống	Đầu ống cắt chéo hoặc ống xước.	Cắt lại đầu ống vuông góc rồi cắm lại.
Rò khí quanh lỗ panel	Đai ốc lỏng hoặc O-Ring mòn.	Siết lại đai ốc. Thay O-Ring nếu cần.
XPM bị xoay trên panel	Đai ốc khóa chưa đủ chặt.	Dùng hai cờ lê: 1 giữ thân, 1 siết đai ốc.
Ống tuột ở 1 phía	Móng khóa mòn hoặc nhầm cỡ ống.	Kiểm tra đường kính ống. Thay XPM nếu móng hỏng.

Câu hỏi thường gặp về Đầu Nối Khí Nén XPM (XCPC)

1. Đầu Nối Khí Nén XPM khác gì so với XPB (Union Straight)?
XPB là nối thẳng hai đầu cắm ống nhưng không có ren xuyên panel và đai ốc khóa. XPB dùng để nối hai ống với nhau ở bất kỳ vị trí nào. XPM có thân ren + đai ốc, chuyên dùng để gắn cố định xuyên qua tấm panel hoặc vách ngăn.

2. Panel dày tối đa bao nhiêu thì Đầu Nối Khí Nén XPM lắp được?
Phần ren trên XPM có chiều dài nhất định (thường 10-15mm tùy model). Panel quá dày có thể khiến ren không đủ dài để đai ốc bắt vào. Hãy liên hệ Dủ Khang để xác nhận chiều dài ren phù hợp với độ dày panel của bạn.

3. Tôi có thể dùng Đầu Nối Khí Nén XPM để nối hai ống thẳng mà không cần xuyên panel không?
Về mặt kỹ thuật, có thể. Nhưng nếu chỉ cần nối hai ống, XPB (Union Straight) nhỏ gọn và rẻ hơn. XPM có phần ren và đai ốc thừa sẽ chiếm không gian và tăng chi phí không cần thiết.

4. Đầu Nối Khí Nén XPM có dùng cho hệ thống chân không không?
Có. XPM chịu áp suất âm đến -750 mmHg, phù hợp cho cả khí nén lẫn chân không.

5. Lỗ khoan trên panel cần kích thước bao nhiêu?
Kích thước lỗ khoan phụ thuộc vào model XPM. Hãy đo đường kính phần ren ngoài của XPM rồi khoan lỗ lớn hơn ren khoảng 0.5-1mm để ren xuyên qua dễ dàng. Liên hệ Dủ Khang để được cung cấp bảng kích thước lỗ khoan chính xác cho từng model.

6. Dủ Khang có sẵn tất cả 5 quy cách XPM không?
Chúng tôi luôn tồn kho đầy đủ 5 mã hàng XPM. Đặt hàng nhận trong ngày tại TP.HCM, hoặc 1-3 ngày cho các tỉnh qua chuyển phát nhanh.
