Van Bi Gang Mặt Bích

Giới Thiệu Về Van Bi Gang Mặt Bích

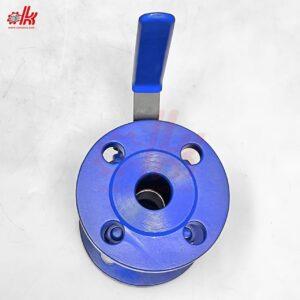

Van bi gang mặt bích tiêu chuẩn JIS10K – PN16 là dòng van cơ học được sử dụng rộng rãi trong hệ thống cấp thoát nước, xử lý chất lỏng, khí nén và hơi. Với thiết kế tay gạt đơn giản, dễ vận hành cùng thân van gang đúc chịu lực tốt, sản phẩm này là lựa chọn lý tưởng cho các ứng dụng công nghiệp cần độ kín cao, lưu lượng lớn và khả năng đóng/mở nhanh chóng.

Đặc Điểm Nổi Bật Của Van Bi Gang Mặt Bích

• ✅ Chất liệu thân van bằng gang cầu: Độ bền cao, chịu áp lực và nhiệt độ tốt, thích hợp dùng trong môi trường nước sạch, nước thải, dầu, khí, hơi nóng…
• ✅ Thiết kế mặt bích tiêu chuẩn JIS10K / PN16: Đảm bảo lắp đặt dễ dàng và đồng bộ với các hệ thống ống theo tiêu chuẩn.
• ✅ Bi van bằng inox không gỉ: Đảm bảo độ kín tuyệt đối khi đóng, chống mài mòn, vận hành ổn định trong thời gian dài.
• ✅ Tay gạt cơ học dễ thao tác: Dễ dàng nhận biết trạng thái đóng/mở, phù hợp với hệ thống không cần tự động hóa.
• ✅ Vận hành đơn giản – bảo trì dễ dàng: Cấu tạo ít chi tiết chuyển động giúp giảm thiểu hư hỏng, tuổi thọ cao, dễ tháo lắp bảo trì.

Tóm lại : Van bi gang mặt bích JIS10K PN16 là dòng van cơ học đáng tin cậy, được thiết kế tối ưu cho các hệ thống công nghiệp và dân dụng yêu cầu độ kín cao, lưu lượng ổn định và khả năng vận hành đơn giản. Với độ bền vượt trội, lắp đặt linh hoạt và bảo trì dễ dàng, đây là lựa chọn kinh tế – hiệu quả cho mọi công trình.

Thông Số Kỹ Thuật Của Van Bi Gang Mặt Bích

• Tên sản phẩm : Van Bi Gang Mặt Bích
• Kích thước mặt bích : DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Kiểu van : Van bi tay gạt
• Áp suất hoạt động : Từ 0 – 1.6 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 200 độ C
• Tiêu chuẩn mặt bích : JIS10K, PN16
• Chất liệu thân : Gang
• Sử dụng cho : Nước, hơi nóng
• Tình trạng : Mới 100%

Ưu Điểm Của Van Bi Gang Mặt Bích

Van bi gang mặt bích là lựa chọn phổ biến trong hệ thống cấp thoát nước và công nghiệp nhờ độ bền cao, vận hành ổn định và giá thành hợp lý. Dưới đây là những ưu điểm nổi bật của dòng van này:

1. Độ Kín Tuyệt Đối – Chống Rò Rỉ Hiệu Quả

• ✔ Bi van xoay 90 độ ép chặt vào gioăng làm kín, đảm bảo đóng kín hoàn toàn.
• ✔ Phù hợp cho cả môi chất dạng lỏng và khí, áp suất thấp đến trung bình.

2. Cấu Tạo Đơn Giản – Dễ Bảo Trì

• ✔ Ít bộ phận chuyển động giúp giảm hỏng hóc trong quá trình sử dụng.
• ✔ Dễ tháo rời, thay thế gioăng hoặc bi khi cần thiết mà không ảnh hưởng đến toàn hệ thống.

3. Chất Liệu Gang Bền Bỉ – Giá Thành Hợp Lý

• ✔ Thân van làm từ gang cầu hoặc gang xám, có khả năng chịu lực tốt và tuổi thọ cao.
• ✔ Giá thành rẻ hơn so với van inox hoặc thép, tiết kiệm chi phí đầu tư.

4. Kết Nối Mặt Bích Tiêu Chuẩn – Dễ Lắp Đặt

• ✔ Chuẩn mặt bích JIS10K hoặc PN16 phù hợp với các tiêu chuẩn đường ống phổ biến.
• ✔ Lắp đặt nhanh chóng bằng bulong, đảm bảo độ kín và dễ bảo trì.

5. Tay Gạt Cơ Học – Thao Tác Nhanh Gọn

• ✔ Dễ dàng nhận biết trạng thái đóng/mở nhờ góc quay 90°.
• ✔ Không cần điện hay khí nén, phù hợp với hệ thống đơn giản, yêu cầu vận hành thủ công.

6. Đa Dạng Ứng Dụng Trong Công Nghiệp Và Dân Dụng

• ✔ Dùng tốt trong nước sạch, nước thải, hơi nóng, khí nén, dầu nhẹ, hóa chất loãng.
• ✔ Ứng dụng linh hoạt từ nhà máy xử lý nước, PCCC, HVAC đến hệ thống sản xuất công nghiệp.

Tóm lại : Van bi gang mặt bích là giải pháp điều khiển dòng chảy hiệu quả, kết hợp giữa độ bền, độ kín cao và chi phí hợp lý. Với thiết kế đơn giản, vận hành dễ dàng, lắp đặt nhanh chóng và độ tương thích cao với nhiều hệ thống ống, dòng van này đáp ứng tốt cả yêu cầu kỹ thuật lẫn tính kinh tế cho các công trình công nghiệp và dân dụng.

Cấu Tạo Của Van Bi Gang Mặt Bích

Van bi gang mặt bích có thiết kế cơ học đơn giản nhưng chắc chắn, giúp vận hành ổn định, đóng/mở nhanh và đảm bảo độ kín tuyệt đối. Dưới đây là các bộ phận chính cấu tạo nên sản phẩm:

1. Thân Van (Body)

• ● Làm bằng gang cầu (FCD450) hoặc gang xám, được phủ sơn epoxy chống ăn mòn, chống oxy hóa.
• ● Có hai mặt bích ở hai đầu để lắp trực tiếp vào đường ống.

2. Bi Van (Ball)

• ● Là một quả cầu rỗng bên trong có lỗ xuyên tâm, làm bằng inox 304 hoặc inox 316 chống gỉ.
• ● Khi tay gạt quay 90 độ, bi van xoay tương ứng để đóng/mở dòng chảy.

3. Trục Van (Stem)

• ● Nối giữa tay gạt và bi van, truyền chuyển động xoay từ tay gạt xuống bi.
• ● Làm bằng thép không gỉ, chịu lực và ăn mòn tốt.

4. Tay Gạt (Handle)

• ● Làm từ thép mạ kẽm hoặc inox, bọc nhựa để cách nhiệt và dễ thao tác.
• ● Thiết kế đơn giản, giúp người vận hành dễ nhận biết trạng thái đóng/mở.

5. Gioăng Làm Kín (Seat/Seal)

• ● Thường dùng vật liệu PTFE, EPDM hoặc Viton, có khả năng chịu nhiệt và hóa chất tốt.
• ● Đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng.

6. Mặt Bích (Flanges)

• ● Mặt bích được khoan lỗ sẵn theo tiêu chuẩn JIS10K hoặc PN16.
• ● Dễ dàng kết nối với đường ống thông qua bulong và đệm kín.

Tóm lại : Cấu tạo của van bi gang mặt bích đơn giản nhưng hiệu quả, giúp thiết bị vận hành ổn định và dễ bảo trì. Mỗi bộ phận đều có vai trò riêng và được thiết kế để đảm bảo độ bền cơ học, độ kín cao và khả năng thích ứng với nhiều điều kiện làm việc khác nhau. Chính sự tối ưu trong cấu trúc đã giúp van bi gang trở thành lựa chọn phổ biến trong các hệ thống công nghiệp và dân dụng hiện nay.

Chức Năng Của Van Bi Gang Mặt Bích

Van bi gang mặt bích là thiết bị cơ học dùng để điều khiển dòng chảy trong đường ống, vận hành bằng cơ tay hoặc tự động hóa tùy vào thiết kế. Dưới đây là những chức năng chính của loại van này trong hệ thống công nghiệp và dân dụng:

1. Đóng/Mở Dòng Chảy Nhanh Chóng

• ✔ Khi xoay tay gạt 90 độ, bi van cũng xoay tương ứng để cho phép hoặc ngăn dòng chảy đi qua.
• ✔ Tốc độ phản hồi tức thì, rất phù hợp với các hệ thống cần đóng/mở nhanh.

2. Kiểm Soát Lưu Lượng Ổn Định

• ✔ Ở trạng thái mở hoàn toàn, lỗ thông của bi van thẳng hàng với đường ống, giúp dòng chảy đi qua mà không bị cản trở.
• ✔ Lưu lượng ổn định, không gây áp lực dư hoặc giảm áp đột ngột.

3. Tạo Độ Kín Tuyệt Đối Khi Đóng Van

• ✔ Nhờ vào bi tròn ép sát vào gioăng làm kín, van có thể ngăn hoàn toàn sự rò rỉ của lưu chất (nước, hơi, khí, dầu…).
• ✔ Phù hợp với cả môi trường áp suất thấp và trung bình.

4. Duy Trì Áp Suất Trong Hệ Thống Ống Dẫn

• ✔ Khi đóng, van giúp giữ áp lực ổn định trong đoạn ống cần cô lập.
• ✔ Tránh thất thoát lưu chất và giảm hao phí năng lượng trong quá trình vận hành.

5. Bảo Vệ Các Thiết Bị Khác Trong Hệ Thống

• ✔ Van đóng/mở đúng lúc giúp bảo vệ bơm, đồng hồ áp, van 1 chiều và các thiết bị sau khỏi áp lực đột ngột hoặc chất bẩn.

6. Thay Thế Van Khẩn Cấp Khi Cần Sửa Chữa

• ✔ Có thể đóng van để cô lập khu vực cần bảo trì mà không ảnh hưởng đến toàn bộ hệ thống.

Tóm lại : Van bi gang mặt bích đóng vai trò quan trọng trong việc điều khiển, kiểm soát và bảo vệ hệ thống ống dẫn lưu chất. Với khả năng đóng/mở nhanh, độ kín cao và vận hành đơn giản, sản phẩm này là giải pháp hiệu quả cho các hệ thống yêu cầu phản ứng linh hoạt và vận hành ổn định trong thời gian dài.

Ứng Dụng Của Van Bi Gang Mặt Bích

Với thiết kế chắc chắn, độ kín cao và khả năng hoạt động ổn định trong nhiều điều kiện làm việc, van bi gang mặt bích được sử dụng rộng rãi trong các hệ thống công nghiệp, dân dụng và hạ tầng kỹ thuật. Dưới đây là những ứng dụng phổ biến nhất:

1. Hệ Thống Cấp Thoát Nước Sinh Hoạt Và Công Nghiệp

• ✔ Lắp đặt tại các trạm bơm, tuyến ống chính, nhánh phân phối nước sạch.
• ✔ Dễ dàng điều khiển đóng/mở khi cần bảo trì hoặc phân đoạn đường ống.

2. Ngành Xử Lý Nước – Nước Thải

• ✔ Dùng trong hệ thống xử lý nước thải sinh hoạt, công nghiệp, hóa chất nhẹ.
• ✔ Vận hành hiệu quả với dòng chảy có áp lực trung bình và yêu cầu độ kín cao.

3. Hệ Thống PCCC – HVAC (Điều Hòa Trung Tâm)

• ✔ Lắp đặt trong hệ thống cấp nước chữa cháy, ống nước làm mát tòa nhà.
• ✔ Đảm bảo đóng/mở nhanh trong tình huống khẩn cấp.

4. Ngành Công Nghiệp Thực Phẩm, Dược Phẩm (Ở Giai Đoạn Phụ Trợ)

• ✔ Dùng trong các hệ thống cấp nước, khí nén, hơi nóng phụ trợ cho dây chuyền sản xuất.
• ✔ Không tiếp xúc trực tiếp với sản phẩm nên phù hợp khi yêu cầu mức độ vệ sinh vừa phải.

5. Ngành Dầu Khí, Nhiên Liệu Nhẹ Và Hóa Chất Loãng

• ✔ Quản lý đường ống dẫn dầu, nhiên liệu, khí gas có áp suất không quá cao.
• ✔ Phù hợp với môi chất không ăn mòn mạnh.

6. Các Công Trình Hạ Tầng, Xây Dựng Dân Dụng

• ✔ Lắp đặt trong các khu dân cư, tòa nhà, chung cư để kiểm soát hệ thống cấp nước.
• ✔ Dễ thay thế, dễ thao tác bằng tay trong điều kiện thi công ngoài công trường.

Tóm lại : Van bi gang mặt bích là giải pháp điều khiển dòng chảy linh hoạt, đáng tin cậy và dễ sử dụng cho đa dạng hệ thống: từ dân dụng đến công nghiệp. Với khả năng làm việc ổn định trong môi trường nước, khí, hơi hoặc chất lỏng không ăn mòn mạnh, loại van này đáp ứng tốt nhu cầu kiểm soát lưu lượng tại nhiều vị trí trong mạng lưới ống dẫn hiện đại.

Những Lưu Ý Khi Sử Dụng Van Bi Gang Mặt Bích

Để van bi gang mặt bích hoạt động hiệu quả, bền bỉ và đảm bảo an toàn trong hệ thống, người sử dụng cần tuân thủ một số nguyên tắc kỹ thuật và vận hành dưới đây:

1. Lắp Đặt Đúng Hướng Và Vị Trí

• ● Đảm bảo lắp đúng chiều dòng chảy theo hướng mũi tên hoặc thiết kế van.
• ● Lắp ở vị trí dễ thao tác tay gạt và không bị vật cản.

2. Sử Dụng Trong Dải Áp Suất – Nhiệt Độ Cho Phép

• ● Áp suất tối đa thường là PN16 (16 bar), không nên sử dụng vượt ngưỡng để tránh nứt thân van hoặc rò rỉ.
• ● Chỉ sử dụng với môi chất có nhiệt độ trong khoảng -10°C đến +200°C (tùy loại gioăng).

3. Chọn Gioăng Phù Hợp Với Môi Chất

• ● Dùng PTFE hoặc EPDM cho nước, khí.
• ● Dùng Viton nếu môi chất là dầu nhẹ hoặc hơi nóng.
• ● Tránh dùng van gang cho hóa chất mạnh, axit đặc hoặc nước biển nếu không có lớp phủ bảo vệ phù hợp.

4. Siết Bulong Mặt Bích Đúng Kỹ Thuật

• ● Siết đều lực tại các điểm đối xứng để tránh cong vênh mặt bích hoặc nứt thân van.
• ● Sử dụng gioăng làm kín đúng kích thước và vật liệu tương thích.

5. Không Đóng/Mở Van Khi Có Áp Lực Đột Ngột

• ● Tránh thao tác tay gạt khi trong đường ống đang có dòng chảy mạnh hoặc thay đổi áp suất bất ngờ, để bảo vệ trục và bi van.

6. Bảo Trì Định Kỳ

• ● Kiểm tra tình trạng gioăng, trục xoay và bi van sau mỗi chu kỳ hoạt động dài.
• ● Vệ sinh mặt bi và thân van để tránh tích tụ cặn gây kẹt hoặc mài mòn.

7. Bảo Quản Hợp Lý Trước Khi Lắp Đặt

• ● Nếu chưa sử dụng ngay, nên lưu kho van ở nơi khô ráo, tránh ánh nắng trực tiếp và môi trường ẩm ướt để ngăn rỉ sét.

Tóm lại : Việc sử dụng đúng kỹ thuật và bảo trì định kỳ sẽ giúp van bi gang mặt bích hoạt động ổn định, kéo dài tuổi thọ và hạn chế rủi ro hư hỏng. Đây là giải pháp tiết kiệm chi phí vận hành lâu dài và bảo vệ an toàn cho toàn bộ hệ thống đường ống công trình.
