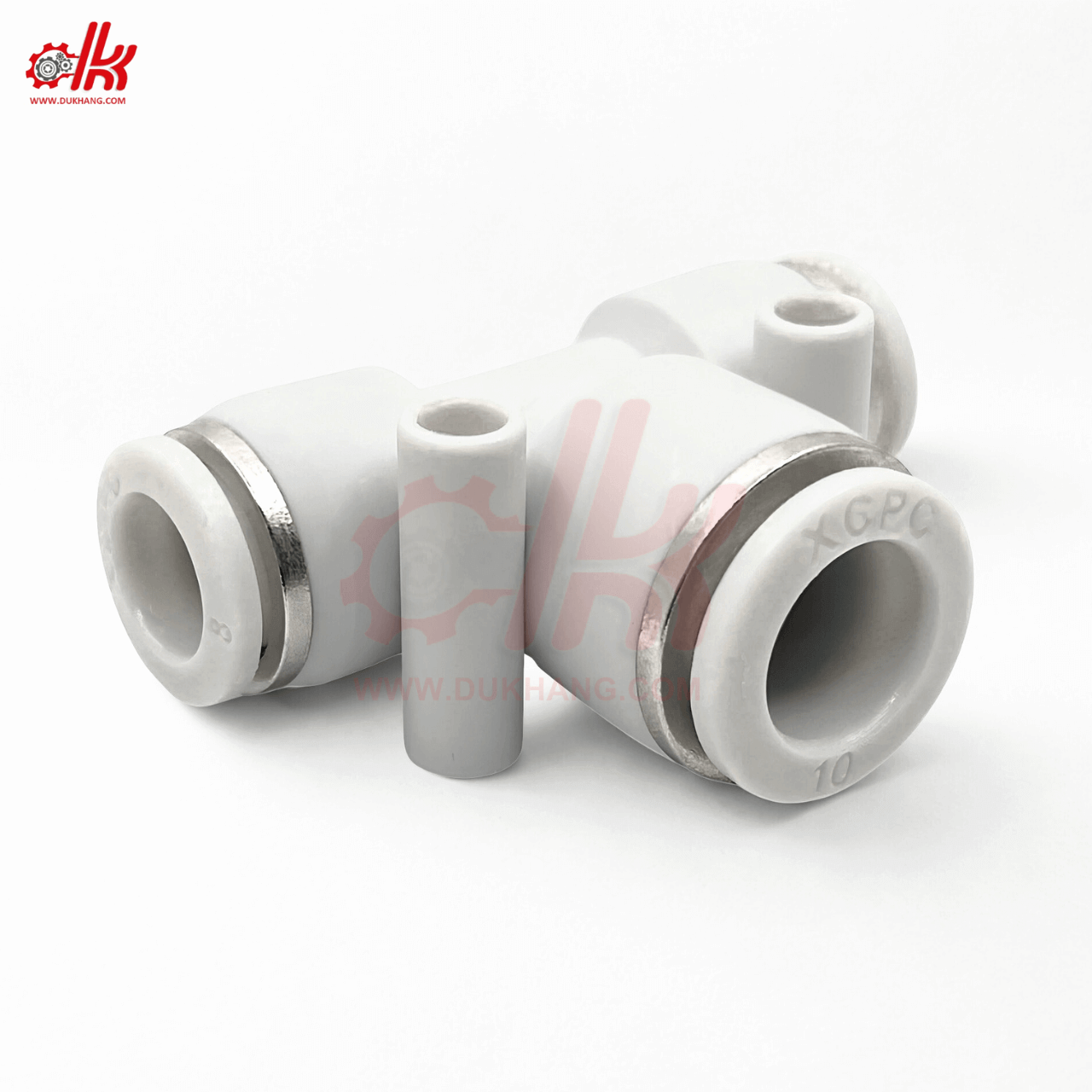

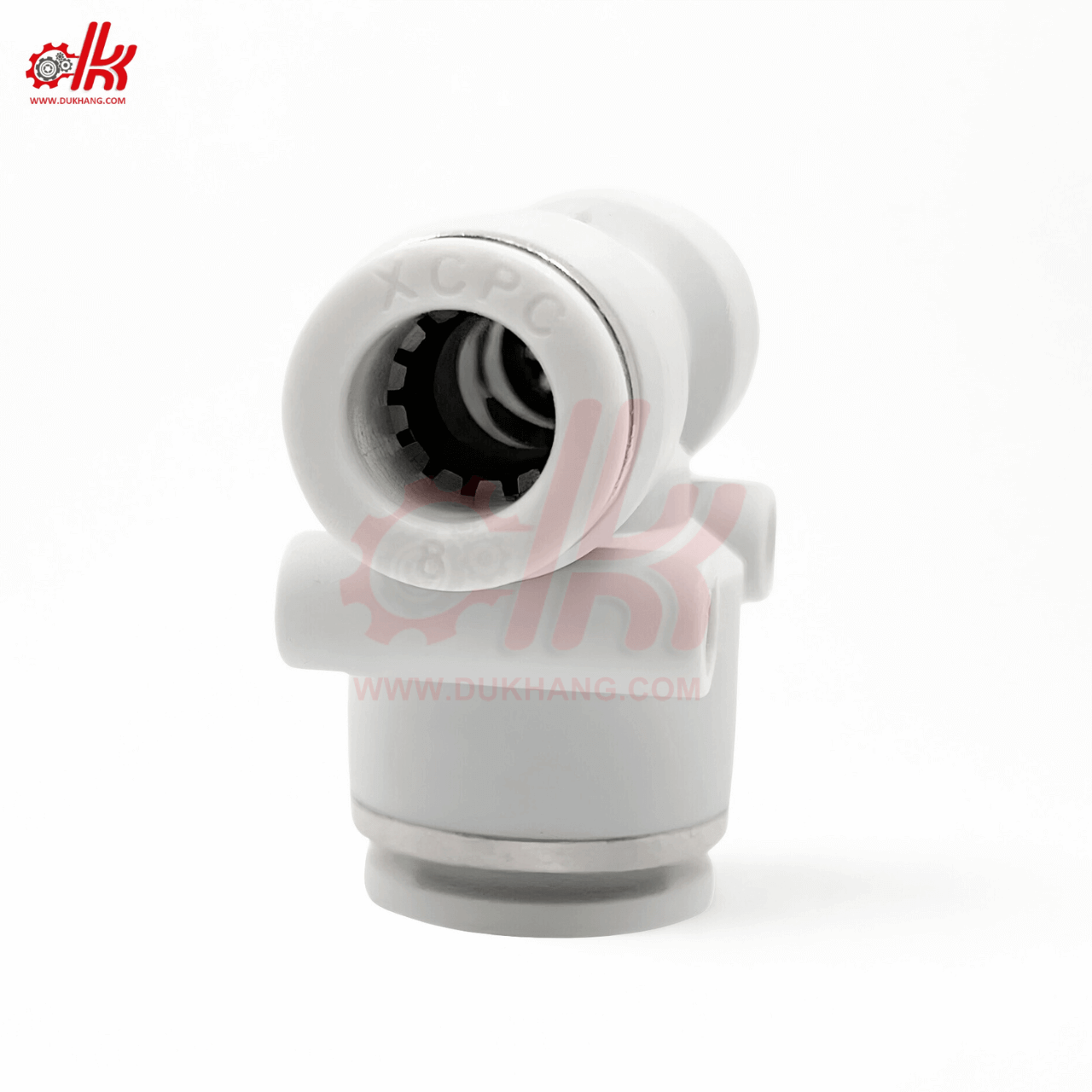

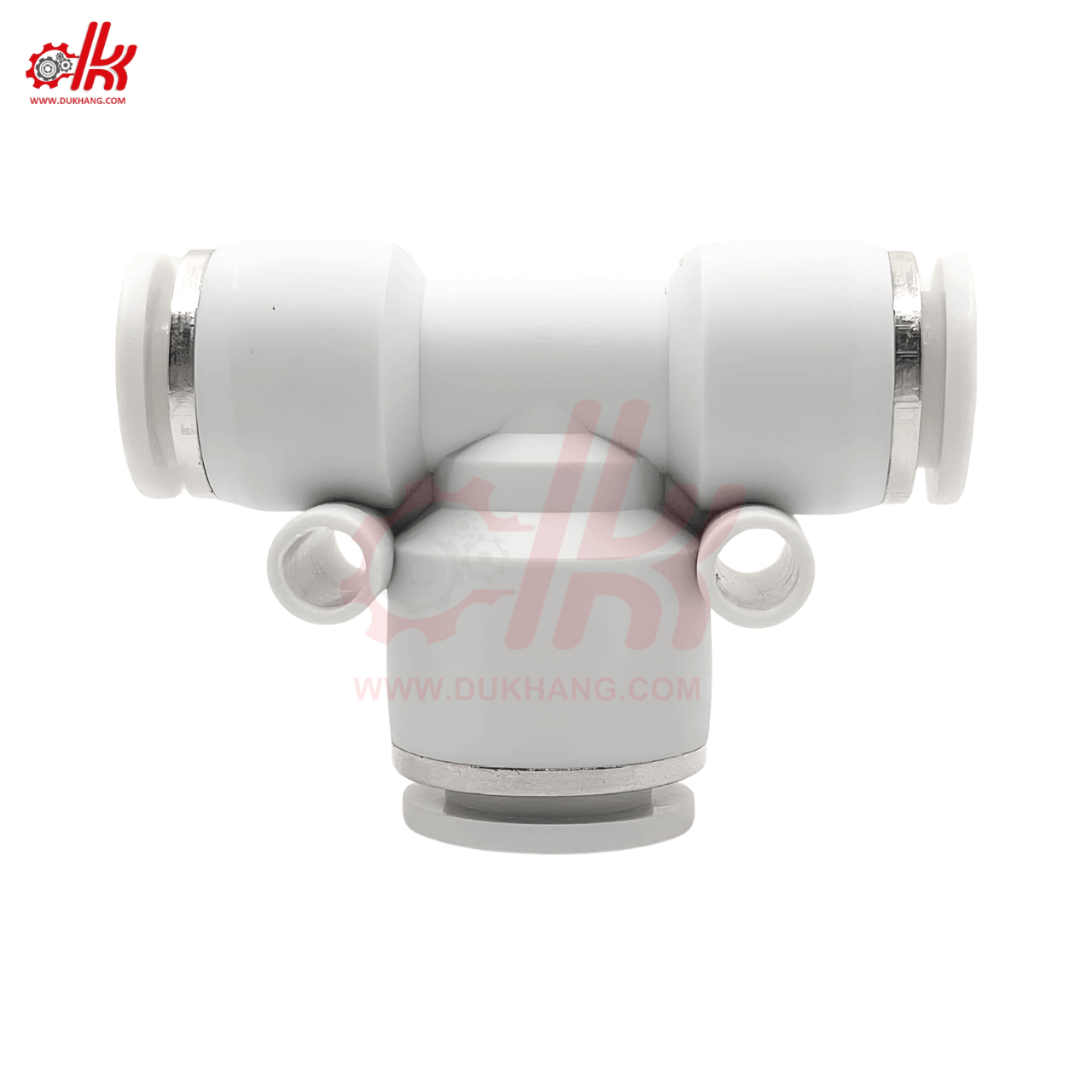

Đầu Nối Khí Nén XPEG (XCPC)

Giới Thiệu Về Đầu Nối Khí Nén XPEG (XCPC)

Trong thực tế vận hành hệ thống khí nén, không phải lúc nào tất cả các nhánh ống đều có cùng một kích thước. Một đường ống chính Phi 8 có thể cần rẽ thêm một nhánh phụ Phi 10 để cấp khí cho một thiết bị có lưu lượng lớn hơn. Đó chính là lý do Đầu Nối Khí Nén XPEG (XCPC) ra đời. Đầu Nối Khí Nén XPEG thuộc dòng Reducing Union Tee (hay còn gọi là nối nhanh chữ T ba đầu ống thu nhỏ), có đặc điểm khác biệt so với dòng XPE thông thường ở chỗ: hai đầu cắm ống nằm ngang có cùng đường kính nhỏ hơn, còn đầu nhánh rẽ phía trên có đường kính lớn hơn.

Được sản xuất bởi XCPC – thương hiệu uy tín hàng đầu trong ngành khí nén công nghiệp, Đầu Nối Khí Nén XPEG mang đến giải pháp chia nhánh linh hoạt mà không cần dùng bất kỳ khớp nối chuyển đổi kích thước trung gian nào. Thiết kế tích hợp sẵn hai cỡ ống trong cùng một thân đầu nối giúp giảm đáng kể số lượng linh kiện trên hệ thống, đồng thời loại bỏ các điểm kết nối thừa – vốn là nguyên nhân tiềm ẩn gây rò rỉ khí nén trong vận hành lâu dài.

Tại cửa hàng Dủ Khang, Đầu Nối Khí Nén XPEG (XCPC) được đánh giá cao bởi khả năng giải quyết nhanh gọn bài toán chuyển đổi kích thước ống trong hệ thống khí nén. Theo catalog chính hãng XCPC, Đầu Nối Khí Nén XPEG có 5 quy cách tiêu chuẩn với đường kính hai đầu ngang từ Phi 4 đến Phi 12, kết hợp đường kính nhánh rẽ từ Phi 6 đến Phi 16. Mỗi quy cách đều được tính toán tỉ lệ chuyển đổi hợp lý, đảm bảo dòng khí nén lưu thông ổn định không bị suy giảm áp suất đáng kể tại điểm chuyển tiếp kích thước.

Sản Phẩm Cùng Loại : Các loại đầu nối khí nén chính hãng giá tốt

Thông Số Kỹ Thuật Của Đầu Nối Khí Nén XPEG (XCPC)

Dưới đây là các thông số kỹ thuật chính thức từ catalog của hãng XCPC cho dòng Đầu Nối Khí Nén XPEG:

• Tên sản phẩm : Đầu Nối Khí Nén XPEG (XCPC)
• Tên gọi khác : Nối nhanh chữ T ba đầu ống thu nhỏ, Reducing Union Tee, Different Diameter Tee
• Thương hiệu : XCPC
• Model : Dòng XPEG
• Chất liệu thân : Nhựa POM kỹ thuật cao cấp
• Phần kim loại : Đồng thau mạ niken (vòng giữ ống)
• Loại môi chất : Khí nén, chân không
• Áp suất vận hành : 0 đến 1.0 MPa (tương đương 10.2 kgf/cm²)
• Áp suất âm : -750 mmHg (10 Torr)
• Dải nhiệt độ làm việc : 0 – 60 độ C
• Ống dẫn tương thích : Ống nhựa PU (Polyurethane), ống Nylon (PA)
• Đường kính ống hai đầu ngang : Φ4, Φ6, Φ8, Φ10, Φ12
• Đường kính ống nhánh rẽ : Φ6, Φ8, Φ10, Φ12, Φ16
• Kiểu kết nối : Cắm ống nhanh One-Touch cả 3 đầu (không có ren)
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Khí Nén XPEG (XCPC)

Đầu Nối Khí Nén XPEG giải quyết một bài toán mà các đầu nối thông thường không thể: kết hợp chia nhánh và chuyển đổi kích thước ống chỉ trong một linh kiện duy nhất:

✅ Tích hợp hai chức năng trong một: Thay vì phải dùng một đầu nối chữ T XPE cộng thêm một đầu nối chuyển đổi kích thước (Reducer), Đầu Nối Khí Nén XPEG gộp cả hai vào cùng một thân. Điều này giúp giảm một điểm kết nối trên hệ thống, đồng nghĩa với việc giảm một điểm rò rỉ tiềm ẩn và tiết kiệm chi phí linh kiện đáng kể.

✅ Không cần ren – Lắp đặt cực nhanh: Giống như dòng XPE, cả ba cổng của Đầu Nối Khí Nén XPEG đều là cắm ống nhanh One-Touch. Bạn chỉ cần đẩy ba ống hơi vào là hệ thống sẵn sàng hoạt động. Thời gian lắp đặt chỉ tính bằng giây, hoàn toàn không cần bất kỳ dụng cụ nào.

✅ Thiết kế tỉ lệ chuyển đổi hợp lý: Các quy cách Đầu Nối Khí Nén XPEG được XCPC tính toán sao cho tỉ lệ chênh lệch đường kính giữa hai cỡ ống luôn ở mức vừa phải (thông thường cách nhau 1 bậc kích thước). Ví dụ: Phi 4 lên Phi 6, Phi 8 lên Phi 10. Nhờ đó, dòng khí lưu thông qua điểm chuyển tiếp không bị xáo trộn hay suy giảm áp suất đột ngột.

✅ Trọng lượng siêu nhẹ: Với thân hoàn toàn bằng nhựa POM kỹ thuật, Đầu Nối Khí Nén XPEG có trọng lượng rất nhẹ, lý tưởng cho các ứng dụng trên cánh tay robot, các máy móc di động hoặc các hệ thống cần giảm thiểu tải trọng phụ.

✅ Độ kín khít đáng tin cậy: Mặc dù có ba cổng với hai kích thước khác nhau, nhưng mỗi cổng đều được trang bị hệ thống móng kẹp thép SUS304 và gioăng cao su NBR riêng biệt, đảm bảo kín khít tuyệt đối ở áp suất làm việc tối đa 1.0 MPa và chân không đến -750 mmHg.

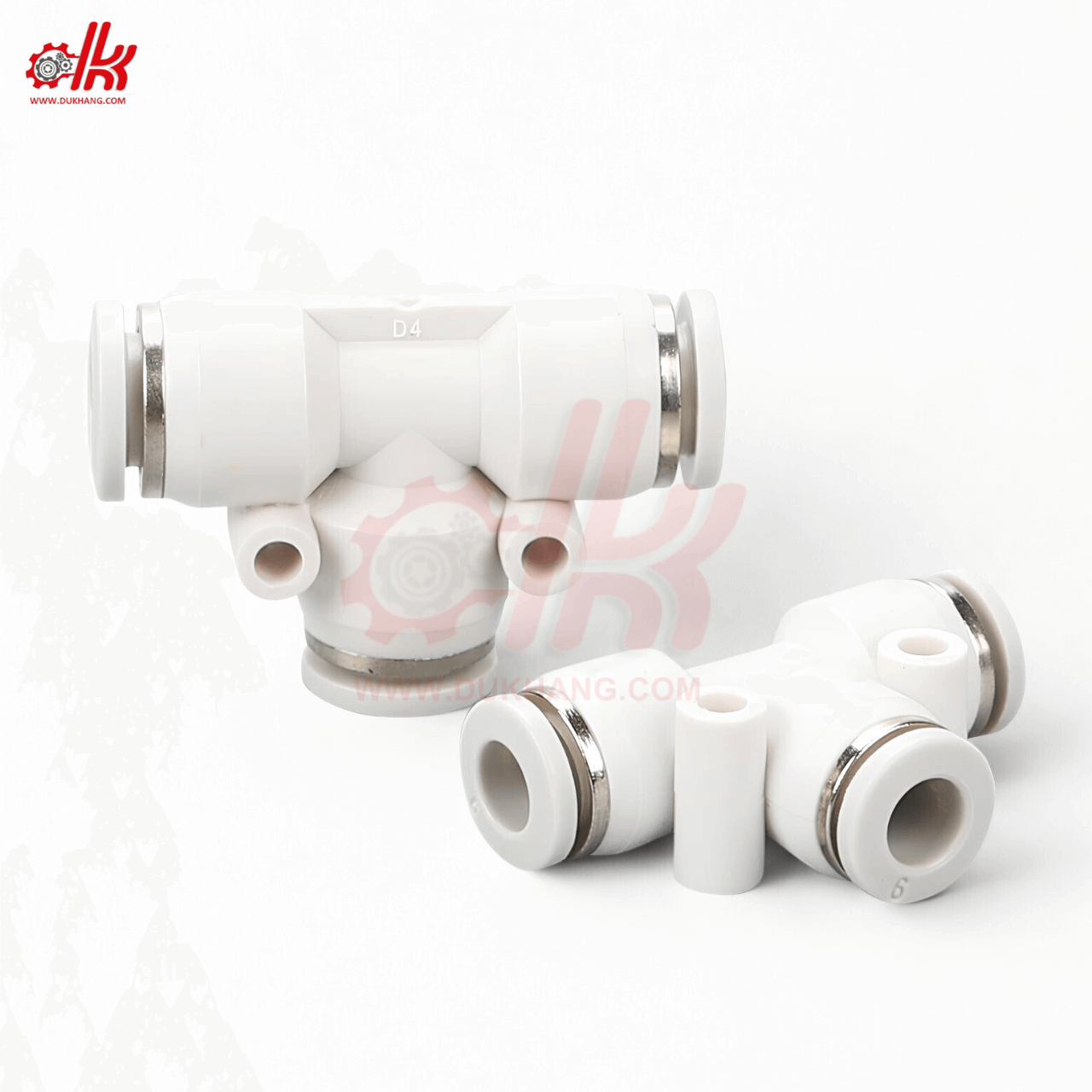

Cấu Tạo Chi Tiết Của Đầu Nối Khí Nén XPEG (XCPC)

Đầu Nối Khí Nén XPEG có cấu trúc tương tự XPE nhưng có điểm khác biệt quan trọng ở kích thước lòng khoang bên trong giữa các cổng:

• Thân nhựa POM chữ T: Được đúc phun từ nhựa POM kỹ thuật, thân Đầu Nối Khí Nén XPEG hình chữ T nhưng không đối xứng hoàn toàn: hai cổng nằm ngang có lòng khoang nhỏ hơn (cho ống cỡ nhỏ), còn cổng nhánh rẽ phía trên có lòng khoang lớn hơn (cho ống cỡ lớn). Khoang bên trong được thiết kế mở rộng dần từ vùng nhỏ sang vùng lớn để đảm bảo dòng khí lưu thông trơn tru.
• Vòng kim loại mạ niken: Mỗi cổng được gia cố bằng một vòng kim loại mạ niken sáng bóng. Do cổng nhánh rẽ có kích thước lớn hơn nên vòng kim loại ở đầu này cũng to hơn, phân biệt rõ ràng với hai đầu ngang.
• Nắp nhựa giải phóng: Cả ba đầu đều có nắp nhấn bằng nhựa POM. Khi nhấn vào, nó mở móng kẹp bên trong để cho phép rút ống ra. Kích thước nắp nhấn ở cổng nhánh lớn hơn tương ứng với đường kính ống lớn hơn.
• Móng kẹp thép không gỉ: Mỗi cổng được trang bị bộ móng kẹp SUS304 riêng biệt với kích cỡ phù hợp với đường kính ống tương ứng. Răng cưa bám chặt vào mặt ngoài ống hơi, đảm bảo ống không bị tuột dưới áp suất vận hành.
• Vòng đệm kín: Cao su NBR chịu dầu và chịu mài mòn, mỗi cổng có vòng đệm riêng với kích thước khác nhau tương ứng với đường kính ống. Đây là bộ phận đảm bảo khí nén không rò rỉ ra ngoài.

Bảng Tra Cứu Quy Cách Sản Phẩm Đầu Nối Khí Nén XPEG (XCPC)

Đầu Nối Khí Nén XPEG có hai cổng nằm ngang cùng một đường kính (nhỏ hơn) và một cổng nhánh rẽ phía trên có đường kính lớn hơn. Dưới đây là bảng tra cứu đầy đủ theo catalog chính hãng XCPC:

Mã Sản Phẩm (Model)	Hai Đầu Ngang (Φ nhỏ)	Đầu Nhánh Rẽ (Φ lớn)	Kiểu Kết Nối
XPEG 04-06	Φ4 mm	Φ6 mm	Cắm ống nhanh x 3
XPEG 06-08	Φ6 mm	Φ8 mm	Cắm ống nhanh x 3
XPEG 08-10	Φ8 mm	Φ10 mm	Cắm ống nhanh x 3
XPEG 10-12	Φ10 mm	Φ12 mm	Cắm ống nhanh x 3
XPEG 12-16	Φ12 mm	Φ16 mm	Cắm ống nhanh x 3

Cách đọc mã hàng: Đầu Nối Khí Nén XPEG 08-10 nghĩa là hai đầu nằm ngang dùng ống Φ8 và đầu nhánh rẽ phía trên dùng ống Φ10. Số nhỏ trước là đường kính hai đầu ngang, số lớn sau là đường kính nhánh rẽ.

Hướng Dẫn Lựa Chọn & Ứng Dụng Thực Tế

Khi nào nên chọn Đầu Nối Khí Nén XPEG thay vì XPE?

Đầu Nối Khí Nén XPEG và XPE đều là nối chữ T ba đầu ống không ren. Sự khác biệt duy nhất nằm ở kích thước cổng:

• Chọn XPE khi: Cả ba ống dẫn khí đều cùng một kích thước đường kính. Ví dụ: ba ống đều là Phi 8.
• Chọn XPEG khi: Đường ống nhánh rẽ cần có kích thước lớn hơn hai đường ống nằm ngang. Ví dụ: hai đường ngang Phi 8 và nhánh rẽ Phi 10.
• Lưu ý quan trọng: Đầu Nối Khí Nén XPEG chỉ hỗ trợ chuyển đổi theo các quy cách có sẵn trong catalog (5 quy cách như bảng tra cứu trên). Nếu bạn cần tỉ lệ chênh lệch kích thước ngoài các quy cách này, hãy liên hệ Dủ Khang để được tư vấn giải pháp phù hợp.

So sánh nhanh: Đầu Nối Khí Nén XPE vs XPEG vs XPD

Đặc điểm	XPE	XPEG	XPD
Kiểu nối	3 đầu cắm ống	3 đầu cắm ống	2 đầu cắm + 1 ren ngoài
Kích thước cổng	Cùng cỡ cả 3	2 nhỏ + 1 lớn	2 cắm ống cùng cỡ
Có ren không?	Không	Không	Có – ren ngoài
Chất liệu thân	Nhựa POM	Nhựa POM	Đồng mạ niken
Ứng dụng chính	Chia nhánh cùng cỡ	Chia nhánh + đổi cỡ ống	Chia nhánh tại cổng ren

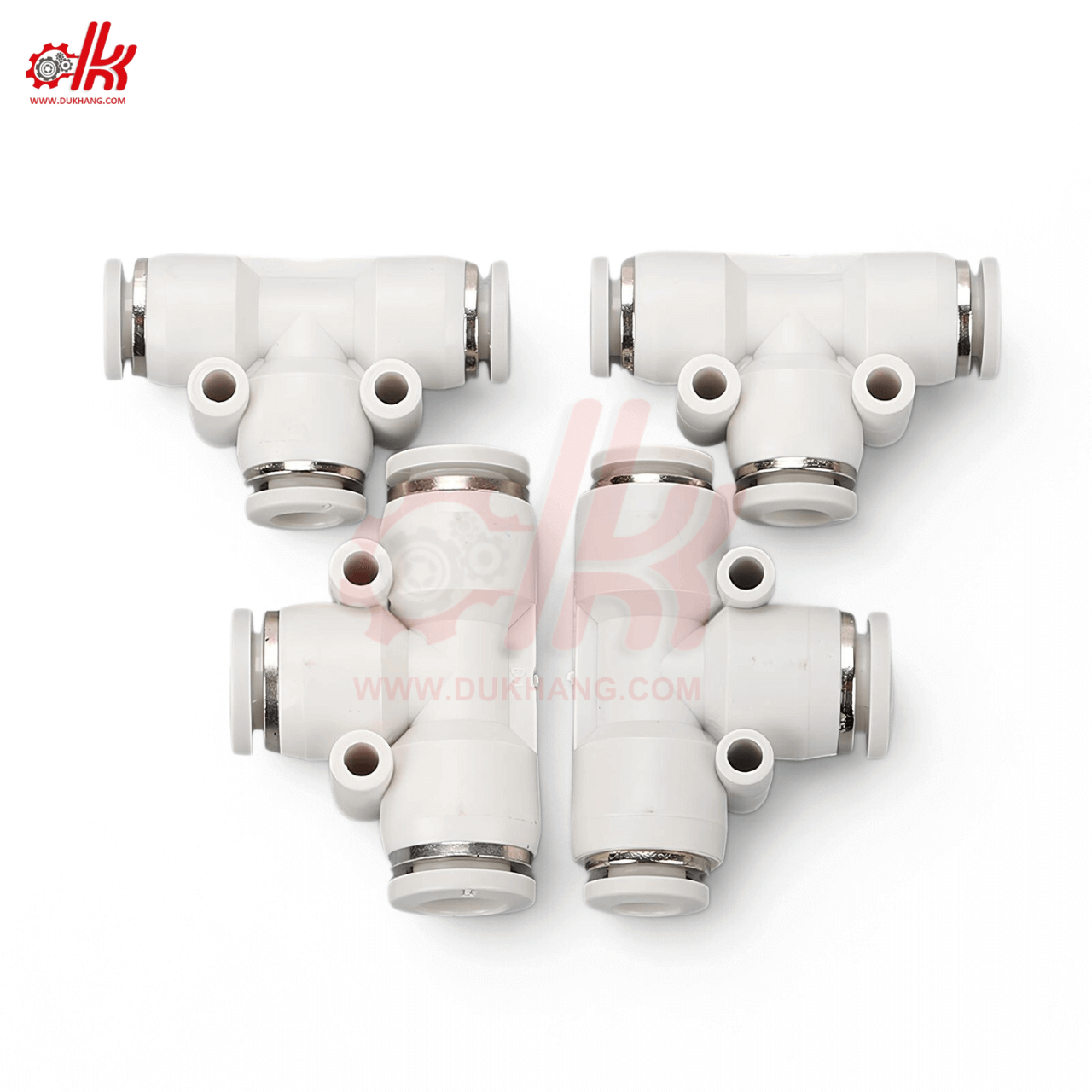

Các ứng dụng tiêu biểu của Đầu Nối Khí Nén XPEG

XPEG phát huy tối đa hiệu quả trong những tình huống cần chuyển đổi kích thước ống kết hợp chia nhánh:

• Hệ thống cấp khí phân tầng: Đường ống chính Phi 10 hoặc Phi 12 chạy dọc dây chuyền, tại mỗi trạm làm việc dùng XPEG để rẽ nhánh xuống ống Phi 8 hoặc Phi 6 cấp cho các xi lanh nhỏ. Đường ống chính vẫn giữ nguyên kích thước lớn để duy trì lưu lượng ổn định.
• Cánh tay robot gắp phôi: Đường khí Phi 8 từ thân robot đi lên, tại khớp cổ tay dùng XPEG 06-08 để rẽ hai nhánh Phi 6 mỏng hơn, phù hợp với không gian hẹp và giảm tải trọng cho các khớp xoay phía đầu.
• Tủ điều khiển khí nén tập trung: Từ bộ lọc F.R.L với cổng ra Phi 12, dùng XPEG 10-12 để rẽ hai nhánh Phi 10 đi đến hai khu vực sản xuất khác nhau trong nhà máy.
• Máy đóng gói tự động: Cần cấp khí Phi 6 cho hai hệ thống kẹp giữ bao bì, nhưng nguồn khí từ đường ống Phi 8. XPEG 06-08 xử lý gọn gàng cả hai yêu cầu trong một bước duy nhất.

Mẹo từ Dủ Khang: Khi thiết kế hệ thống, hãy luôn đặt đầu nhánh rẽ Φ lớn hướng về phía nguồn cấp khí chính, hai đầu ngang Φ nhỏ hướng về phía thiết bị tiêu thụ. Cách bố trí này sẽ đảm bảo lưu lượng khí ổn định nhất cho cả hai nhánh.

Hướng Dẫn Bảo Trì Và Xử Lý Sự Cố Đầu Nối Khí Nén XPEG

Đầu Nối Khí Nén XPEG có cấu tạo tương tự XPE nên quy trình bảo trì cũng tương đồng. Tuy nhiên, do có hai kích thước ống khác nhau nên cần chú ý thêm một số điểm riêng:

Kiểm tra hệ thống định kỳ

• Kiểm tra mỗi cổng riêng biệt: Vì Đầu Nối Khí Nén XPEG có hai cỡ cổng khác nhau, hãy kiểm tra kỹ cả ba đầu. Đặc biệt chú ý cổng nhánh rẽ Φ lớn vì đây là nơi ống có thiết diện lớn hơn, lực đẩy từ áp suất khí lên ống cũng lớn hơn tương ứng.
• Tránh nhầm cỡ ống: Đây là lỗi phổ biến nhất khi sử dụng XPEG. Hãy đánh dấu rõ ràng trên đường ống để tránh nhầm lẫn khi thay ống hoặc bảo trì. Ống Phi 8 cắm vào cổng Phi 10 sẽ gây rò rỉ nghiêm trọng.
• Vệ sinh và cắt tỉa đầu ống: Tương tự các dòng đầu nối khác, cắt bỏ 1-2cm đầu ống cũ có vết hằn và cắm lại khi phát hiện rò rỉ nhẹ.

Bảng xử lý lỗi nhanh

Sự cố thường gặp	Nguyên nhân phổ biến	Giải pháp khắc phục
Xì khí ở cổng nhánh rẽ (Φ lớn)	Nhầm cắm ống Φ nhỏ hơn vào cổng Φ lớn, gioăng không ôm khít.	Kiểm tra lại đường kính ống, đảm bảo đúng cỡ với cổng.
Ống bị tuột ở hai đầu ngang	Mặt ngoài ống bị trầy xước hoặc ống kém chất lượng quá mềm.	Cắt bỏ phần ống hư, thay bằng ống PU chính hãng mới.
Lưu lượng khí yếu ở hai đầu ngang	Đường kính ống nhỏ hơn gây sụt áp khi lưu lượng cao.	Cân nhắc nâng cấp lên quy cách XPEG lớn hơn hoặc giảm tải.
Thân nhựa bị nứt	Va đập cơ học mạnh hoặc tiếp xúc dung môi ăn mòn nhựa.	Thay thế XPEG mới. Tránh để hóa chất tiếp xúc trực tiếp.

Câu hỏi thường gặp về Đầu Nối Khí Nén XPEG (XCPC)

1. Đầu Nối Khí Nén XPEG có thể đảo ngược hướng lắp được không? Ví dụ hai đầu ngang Φ lớn và nhánh rẽ Φ nhỏ?
Không. Cấu tạo bên trong XPEG đã được thiết kế cố định: hai cổng ngang có lòng khoang nhỏ và cổng nhánh rẽ có lòng khoang lớn. Nếu bạn cắm ống Φ lớn vào cổng Φ nhỏ, ống sẽ không vào được. Ngược lại, cắm ống Φ nhỏ vào cổng Φ lớn thì sẽ gây rò rỉ vì gioăng không ôm khít.

2. Tôi cần chia nhánh với hai đầu ngang khác kích thước (ví dụ Φ6 – Φ10 – Φ8), Đầu Nối Khí Nén XPEG có làm được không?
Không. XPEG yêu cầu hai đầu ngang phải cùng đường kính. Trường hợp bạn cần ba cổng đều khác kích thước, hãy kết hợp XPEG với thêm một đầu nối chuyển đổi (Reducer) ở một bên, hoặc liên hệ Dủ Khang để tìm giải pháp tối ưu.

3. Đầu Nối Khí Nén XPEG khác gì so với XPE?
XPE là Equal Tee (cả ba đầu cùng cỡ), XPEG là Reducing Tee (hai đầu ngang cùng cỡ nhỏ, một nhánh rẽ cỡ lớn hơn). Chọn XPE khi ba ống cùng size, chọn XPEG khi cần đổi cỡ ống tại điểm chia nhánh.

4. Áp suất vận hành có bị ảnh hưởng do chênh lệch kích thước ống không?
Trong dải áp suất cho phép 0-1.0 MPa, việc chênh lệch kích thước ống giữa các cổng XPEG không gây ảnh hưởng đáng kể đến áp suất. Tuy nhiên, lưu lượng khí sẽ phân bổ khác nhau giữa hai nhánh nhỏ và nhánh lớn tùy theo tải tiêu thụ.

5. Có thể dùng Đầu Nối Khí Nén XPEG cho hệ thống chân không không?
Có. Theo catalog XCPC, XPEG chịu được áp suất âm đến -750 mmHg (10 Torr), phù hợp cho cả hệ thống khí nén lẫn chân không công nghiệp.

6. Dủ Khang có sẵn hàng tất cả 5 quy cách Đầu Nối Khí Nén XPEG không?
Chúng tôi luôn dự phòng tồn kho đầy đủ 5 mã hàng XPEG từ XPEG 04-06 đến XPEG 12-16. Quý khách có thể đặt hàng và nhận trong ngày tại khu vực TP.HCM.
