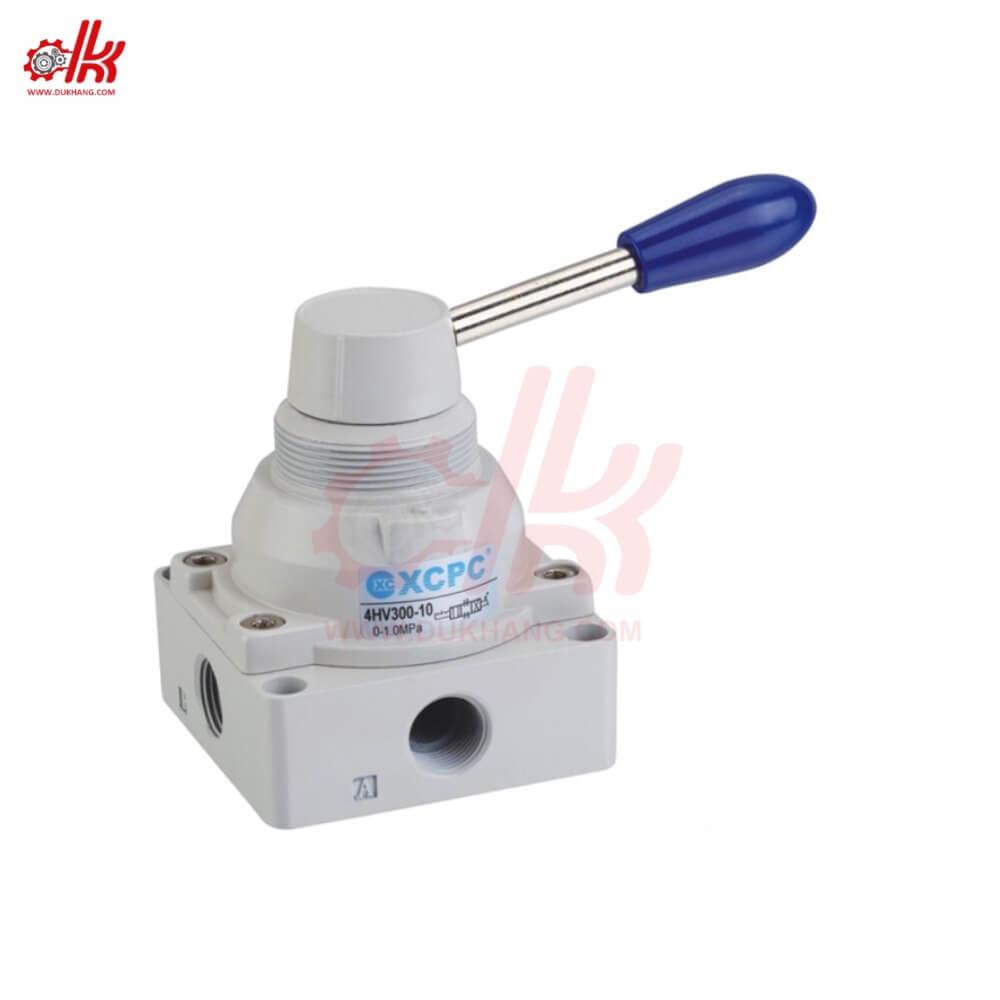

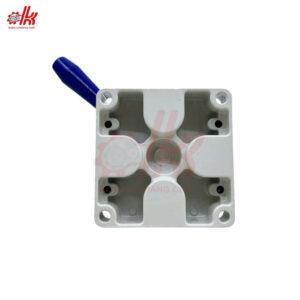

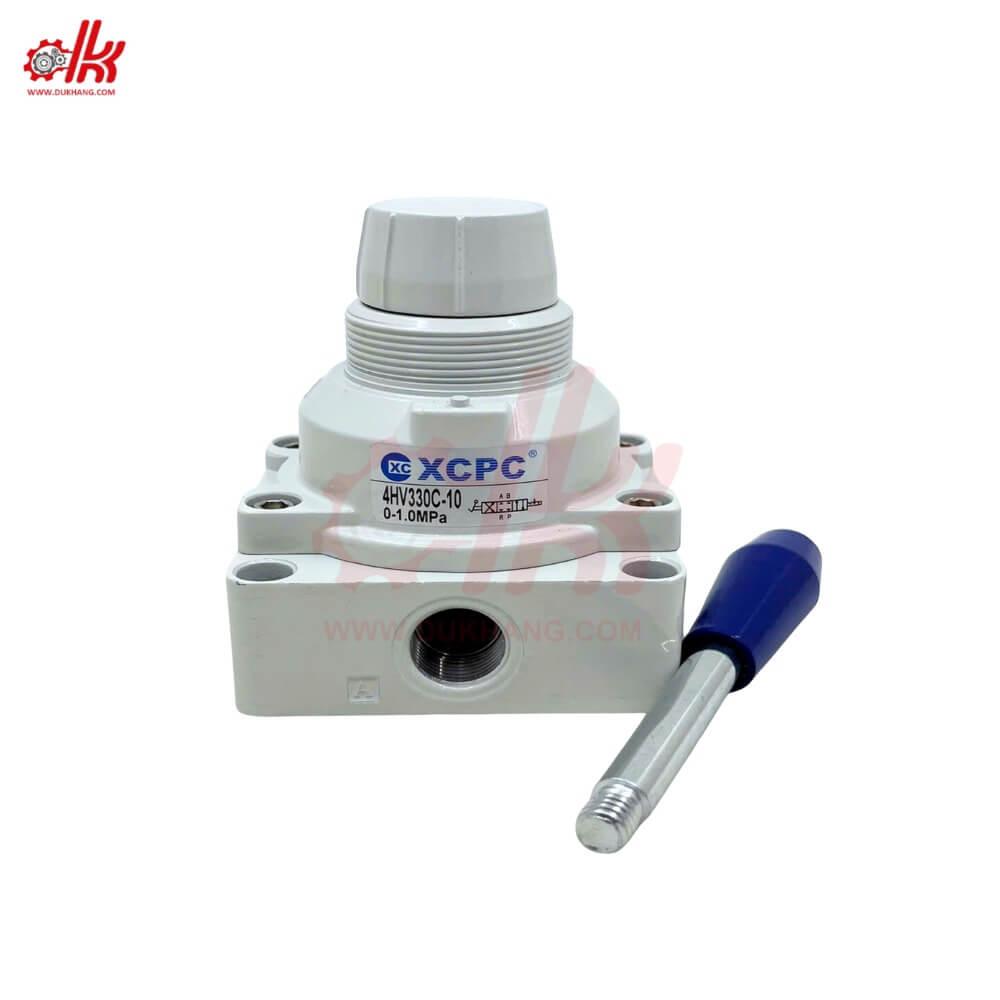

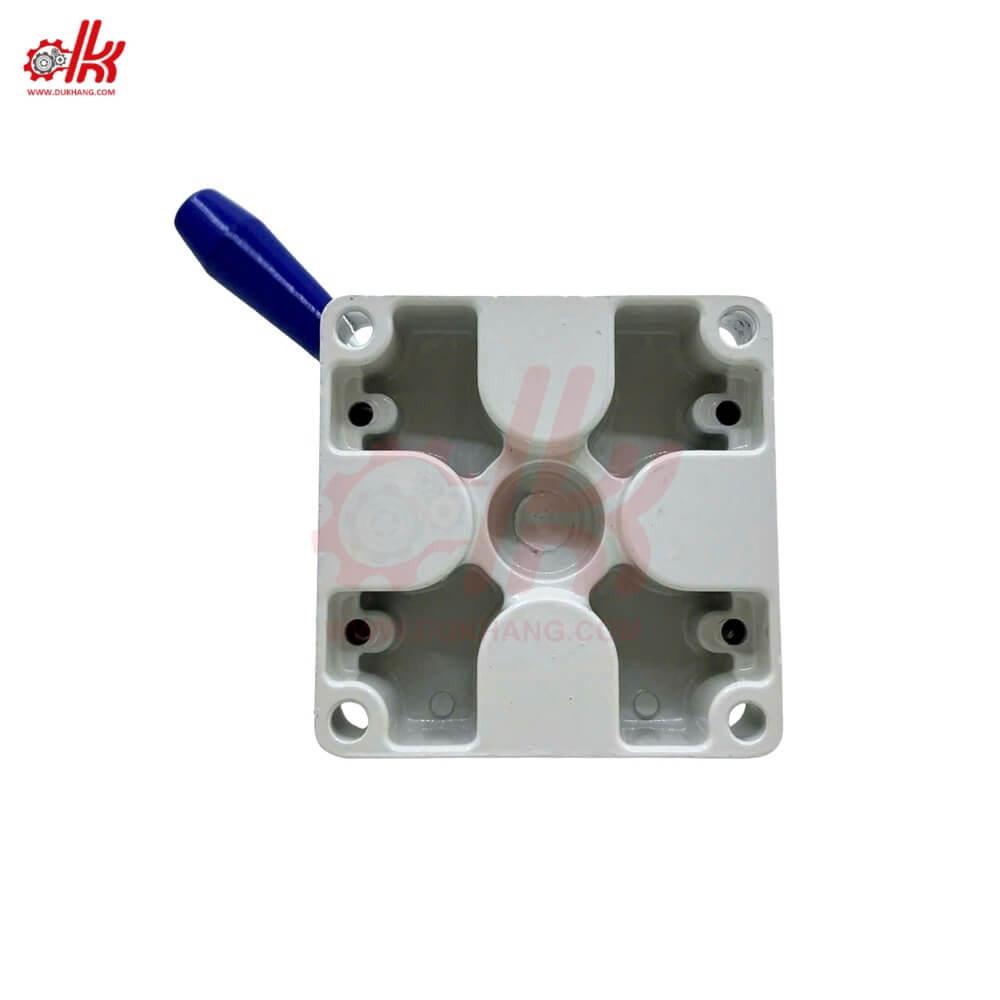

Van Gạt Tay Vuông 4HV (XCPC)

Giá Tham Khảo

308,000 ₫

Danh mục: Thiết bị khí nén, Van khí nén Thẻ: đầu nối khí nén, đầu nối nhanh, đầu nối xcpc, Male Branch Tee, Nối nhanh chữ T ren ngoài, Nối ống hơi Thương hiệu: XCPC

Video sản phẩm

Hỗ trợ

Tư vấn 1

Tư vấn 2

Kỹ Thuật

Mua Sắm Online

Shopee

Facebook

Tiktok

Chính Sách Mua Hàng

🔸 Đối với khách hàng mua lẻ (Dưới 500.000đ):
✔ Khách hàng đặt hàng trực tiếp qua Shopee, Lazada hoặc TikTok Shop để nhận nhiều ưu đãi, mã giảm giá và hỗ trợ phí vận chuyển từ sàn cực hấp dẫn!

🔸 Đối với khách hàng mua sỉ:
Cần nhập số lượng lớn hoặc gia công riêng theo yêu cầu?
✔ Tư vấn phương án nhập hàng tối ưu chi phí
✔ Chính sách giá cạnh tranh theo số lượng
✔ Hỗ trợ nhanh chóng – linh hoạt

Liên hệ ngay hotline: 079.8844.392 – 079.4409.790

Chúng tôi luôn sẵn sàng đồng hành cùng Quý khách để mang đến giải pháp tối ưu và hiệu quả nhất

Van Gạt Tay Vuông 4HV (XCPC)

Mục lục

Giới Thiệu Về Van Gạt Tay Vuông 4HV (XCPC)

Trong các hệ thống khí nén đòi hỏi sự can thiệp trực tiếp từ người vận hành với tần suất cao, Van Gạt Tay Vuông 4HV (XCPC) luôn là sự lựa chọn hàng đầu nhờ thiết kế vững chãi và cơ chế vận hành đáng tin cậy. Khác với dòng van dẹp 4H, Van Gạt Tay Vuông 4HV (XCPC) sở hữu thân van hình khối vuông chắc chắn, được đúc từ hợp kim nhôm chịu lực cao, mang lại cảm giác “nồi đồng cối đá” ngay từ cái nhìn đầu tiên. Đây là dòng van xoay 4 cổng với các tùy chọn 2 vị trí hoặc 3 vị trí, cho phép điều khiển trực tiếp các hành trình của xi lanh khí nén một cách trực quan và chính xác tuyệt đối.

Sản phẩm Van Gạt Tay Vuông 4HV (XCPC) được hãng XCPC sản xuất với tiêu chuẩn kỹ thuật khắt khe, hướng đến các ứng dụng công nghiệp nặng và máy móc thiết bị yêu cầu độ bền cơ khí lâu dài. Điểm nhấn của dòng 4HV là tay gạt được thiết kế dạng cần gạt tròn, bọc cao su chống trượt giúp người công nhân có thể thao tác dễ dàng ngay cả khi đeo găng tay bảo hộ hoặc trong môi trường dính nhiều dầu mỡ. Van Gạt Tay Vuông 4HV (XCPC) không chỉ là một thiết bị đóng ngắt đơn thuần mà còn là bộ phận quan trọng giúp đảm bảo an toàn cho toàn bộ hệ thống nhờ khả năng định vị vị trí cực kỳ dứt khoát và kín khít.

Sự phổ biến của Van Gạt Tay Vuông 4HV (XCPC) trên thị trường Việt Nam hiện nay bắt nguồn từ tính đa năng của nó. Với dải kích thước ren phong phú từ 1/4″ cho đến 1/2″, Van Gạt Tay Vuông 4HV (XCPC) có thể tích hợp vào mọi hệ thống từ máy ép thủy lực-khí nén đơn giản đến các trạm bơm, thiết bị nâng hạ và các dây chuyền lắp ráp tự động. Tại Dủ Khang, chúng tôi đánh giá Van Gạt Tay Vuông 4HV (XCPC) là một sản phẩm có tính ổn định cao nhất trong phân khúc thiết bị điều khiển thủ công, giúp khách hàng tối ưu hóa chi phí vận hành mà vẫn duy trì được hiệu suất công việc ở mức cao nhất.

Sản Phẩm Cùng Loại : Van Gạt Tay Dẹp 4H (XCPC)

Thông Số Kỹ Thuật Van Gạt Tay Vuông 4HV (XCPC)

Để quý khách có thể lựa chọn đúng mã hàng Van Gạt Tay Vuông 4HV (XCPC) phù hợp với nhu cầu áp suất và lưu lượng, xin hãy tham khảo bảng thông số chi tiết dưới đây:

Tên sản phẩm : Van Gạt Tay Vuông 4HV (XCPC)
Thương hiệu : XCPC
Mẫu mã sản phẩm : 4HV210-08, 4HV230-08, 4HV310-10, 4HV330-10, 4HV410-15, 4HV430-15
Loại van : Van xoay 4 cổng (4/2 hoặc 4/3 Way)
Môi chất làm việc : Khí nén (Đã qua lọc 40µm)
Phạm vi áp suất : 0 – 1.0 MPa (0 – 10 bar)
Áp suất phá hủy : 1.5 MPa (15 bar)
Nhiệt độ hoạt động : -5°C đến 60°C
Góc quay tay gạt : 90 độ
Vật liệu thân : Hợp kim nhôm đúc nguyên khối
Vật liệu gioăng : Cao su chịu dầu NBR
Kiểu kết nối : Bắt ren (G Thread)
Tình trạng : Mới 100%

Ưu Điểm Của Van Gạt Tay Vuông 4HV (XCPC) Chính Hãng

Van Gạt Tay Vuông 4HV (XCPC) sở hữu những ưu điểm “vàng” giúp nó trụ vững trên thị trường thiết bị khí nén đầy cạnh tranh hiện nay:

✅ Khả năng chịu áp lực cao: Với thân van được thiết kế dày hơn hẳn so với các dòng van dẹp, Van Gạt Tay Vuông 4HV (XCPC) có thể làm việc liên tục ở mức áp suất 10 bar mà không lo bị nứt vỡ hay biến dạng thân. Đây là yếu tố sống còn cho các thiết bị ép nén công nghiệp nặng.

✅ Độ kín khí Zero-leakage: Van Gạt Tay Vuông 4HV (XCPC) sử dụng công nghệ mặt phẳng xoay (Rotary disk) với độ bóng bề mặt cực cao. Khi tay gạt ở vị trí đóng hoặc dừng, các bề mặt này ép khít vào nhau bằng lực của các lò xo và áp suất khí, đảm bảo khí nén không bị rò rỉ ra cổng xả dù chỉ là một tia nhỏ.

✅ Tùy chọn 3 vị trí (Closed Center): Điểm mạnh của Van Gạt Tay Vuông 4HV (XCPC) là dòng “330” (ví dụ 4HV330-10). Ở vị trí giữa, van sẽ khóa tất cả các cổng khí. Điều này cho phép người vận hành dừng xi lanh tại bất kỳ điểm nào trên hành trình một cách an toàn, phục vụ tốt cho các tác vụ nâng hạ cần độ chính xác cao.

✅ Thao tác nhẹ nhàng, nhận diện vị trí tốt: Dù có cấu tạo chắc chắn nhưng Van Gạt Tay Vuông 4HV (XCPC) gạt rất nhẹ. Mỗi nấc chuyển trạng thái đều được định vị bằng hệ thống bi lò xo (Detent) tạo lực phản hồi rõ rệt qua tay gạt, giúp người dùng biết chắc chắn van đã vào đúng nấc mà không cần nhìn trực tiếp.

✅ Lắp đặt linh hoạt (Panel Mounting): Thiết kế của Van Gạt Tay Vuông 4HV (XCPC) tích hợp sẵn các lỗ bắt vít xuyên thân và phần cổ ren ở tay gạt. Bạn có thể bắt Van Gạt Tay Vuông 4HV (XCPC) trực tiếp lên mặt tủ điện hoặc mặt máy gia công một cách thẩm mỹ, giấu kín phần dây hơi bên trong.

✅ Không phụ thuộc nguồn điện: Đây là ưu điểm tuyệt vời cho các hệ thống an toàn. Van Gạt Tay Vuông 4HV (XCPC) vẫn hoạt động bình thường kể cả khi mất điện đột ngột hoặc sụt áp lưới điện, giúp bạn luôn chủ động trong việc kiểm soát các cơ cấu chấp hành khí nén.

Cấu Tạo Chi Tiết Và Nguyên Lý Vận Hành

Hiểu rõ cấu tạo của Van Gạt Tay Vuông 4HV (XCPC) sẽ giúp quý khách vận hành thiết bị hiệu quả và bền bỉ hơn:

1. Phần Thân (Body): Được đúc bằng nhôm ADC12, xử lý anode hóa bề mặt để chống oxy hóa và mài mòn hóa học. Thân Van Gạt Tay Vuông 4HV (XCPC) có 4 cổng ren chính: P (vào), A/B (ra xi lanh) và R (xả).

2. Đĩa Xoay Điều Khiển (Rotary Valve Disk): Làm bằng nhựa kỹ thuật chịu nhiệt hoặc gốm ceramic trên một số model cao cấp. Khi bạn gạt tay, đĩa này xoay để thông các lỗ khí nội bộ bên trong Van Gạt Tay Vuông 4HV (XCPC).

3. Tay Cầm (Lever): Gồm cần thép mạ chrome và tay nắm bọc nhựa NBR. Thiết kế cần dài của Van Gạt Tay Vuông 4HV (XCPC) tạo lực đòn bẩy lớn, giúp việc vận hành van size lớn 1/2″ vẫn nhẹ nhàng như van size nhỏ.

4. Phốt Cao Su (NBR Seals): Đóng vai trò làm kín các rãnh dẫn khí. XCPC sử dụng phốt cao su chịu dầu, đảm bảo Van Gạt Tay Vuông 4HV (XCPC) có thể làm việc liên tục hàng triệu chu kỳ mà không bị cứng phớt hay rỗng van.

5. Bảng Chỉ Dẫn (Indicator Plate): Gắn ngay dưới tay gạt Van Gạt Tay Vuông 4HV (XCPC), in rõ sơ đồ trạng thái hoặc hướng gạt, giúp người vận hành không bị nhầm lẫn trong quá trình sử dụng.

Nguyên lý hoạt động: Hệ thống Van Gạt Tay Vuông 4HV (XCPC) hoạt động dựa trên việc xoay đĩa điều khiển để kết nối các khoang khí. Ở trạng thái gạt sang trái, khí từ P đi ra A (xi lanh đẩy), khí từ B xả về R. Ở vị trí giữa (với loại 3 vị trí), Van Gạt Tay Vuông 4HV (XCPC) đóng tất cả các lỗ. Khi gạt sang phải, khí từ P đi ra B (xi lanh lùi), khí từ A xả về R. Sự luân chuyển này diễn ra tức thì và mượt mà.

Bảng Tra Cứu Quy Cách Sản Phẩm

Model	Số Vị Trí	Cỡ Ren (P/A/B/R)	Tiết Diện (mm2)	Kiểu Định Vị
4HV210-08	2 vị trí	1/4″ (13mm)	14.0 mm2	Bi định vị
4HV230-08	3 vị trí	1/4″ (13mm)	12.0 mm2	Dừng giữa
4HV330-10	3 vị trí	3/8″ (17mm)	30.0 mm2	Dừng giữa
4HV430-15	3 vị trí	1/2″ (21mm)	33.0 mm2	Dừng giữa

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Cách

Tuổi thọ của Van Gạt Tay Vuông 4HV (XCPC) phụ thuộc rất nhiều vào cách bạn lắp đặt và chăm sóc nó. Hãy lưu ý các bước sau:

Các Bước Lắp Đặt Van 4HV

Bước 1: Kiểm tra nguồn khí. Đảm bảo khí nén cấp cho Van Gạt Tay Vuông 4HV (XCPC) đã đi qua bộ lọc để loại bỏ hơi nước và bụi bẩn. Nước là “kẻ thù” số 1 làm oxy hóa mặt xoay của van.
Bước 2: Quấn Cao Su Non (Băng Tan). Quấn đều tay vào các đầu ren nối nhanh. Tuyệt đối không để sợi cao su non lọt vào bên trong cổng khí của Van Gạt Tay Vuông 4HV (XCPC) vì nó sẽ làm kẹt các lỗ khí li ti trên đĩa xoay.
Bước 3: Lắp đặt cổng xả. Cổng R của Van Gạt Tay Vuông 4HV (XCPC) nên được lắp giảm thanh đồng để lọc tiếng ồn và ngăn bụi ngược vào trong thân van khi xả khí.
Bước 4: Cố định thân van. Dùng 4 vít lục giác để bắt chặt Van Gạt Tay Vuông 4HV (XCPC) vào giá đỡ. Một thân van được cố định chắc chắn sẽ giúp lực gạt tay trở nên nhẹ và chính xác hơn.

Bảo Trì Định Kỳ Van HV

Luôn duy trì mức dầu bôi trơn trong bộ bôi trơn khí nén (Lubricator). Dầu này theo khí vào Van Gạt Tay Vuông 4HV (XCPC) giúp mặt xoay luôn mượt mà và phớt cao su không bị giòn.
Vệ sinh bên ngoài thân Van Gạt Tay Vuông 4HV (XCPC) thường xuyên, tránh để bùn sìn hay mạt sắt bám dày vào khe gốc cần gạt.
Nếu Van Gạt Tay Vuông 4HV (XCPC) bị rò rỉ khí nhẹ sau thời gian dài sử dụng, bạn có thể tháo rời van (chú ý lò xo bên trong) để lau sạch đĩa xoay và bôi một lớp mỡ chịu khí nén mỏng là van có thể hồi phục trạng thái ban đầu.

Mẹo từ Dủ Khang: Nếu bạn cần lắp Van Gạt Tay Vuông 4HV (XCPC) xuyên mặt tủ, hãy tháo đai ốc ở cổ tay gạt ra, luồn qua lỗ tủ rồi siết lại. Cách lắp này giúp máy móc của bạn trông rất thẩm mỹ và chuyên nghiệp.

Câu Hỏi Thường Gặp

1. Tại sao Van Gạt Tay Vuông 4HV (XCPC) của tôi xả khí ra cổng R rất to?
Khí nén xả ra luôn kèm theo tiếng ồn lớn. Bạn chỉ cần lắp thêm một chiếc giảm thanh đồng hoặc giảm thanh nhựa vào cổng xả R của Van Gạt Tay Vuông 4HV (XCPC) là tiếng ồn sẽ giảm đến 80% ngay lập tức.

2. Van 4HV330-10 và 4HV310-10 khác nhau ở điểm nào?
Số “3” ở giữa (4HV330) chỉ loại 3 vị trí (dừng được xi lanh ở giữa). Số “1” ở giữa (4HV310) chỉ loại 2 vị trí (chỉ đẩy ra hoặc lùi về hết hành trình). Bạn hãy chọn mã 330 nếu hệ thống yêu cầu dừng xi lanh lửng lơ nhé.

3. Tôi có thể dùng Van Gạt Tay Vuông 4HV (XCPC) để điều khiển chất lỏng (nước/dầu) không?
Tuyệt đối KHÔNG. Van Gạt Tay Vuông 4HV (XCPC) được thiết kế chuyên biệt cho khí nén. Chất lỏng có độ nhớt và tính ăn mòn khác sẽ làm hỏng phớt nhanh chóng và gây rò rỉ nghiêm trọng.

4. Van Gạt Tay Vuông 4HV (XCPC) chính hãng XCPC có tem chống hàng giả không?
Sản phẩm Van Gạt Tay Vuông 4HV (XCPC) chính hãng thường có logo XCPC đúc nổi trên thân và đi kèm hộp có nhãn mác rõ ràng. Bạn nên mua tại các đại lý uy tín như Dủ Khang để được đảm bảo hàng chuẩn 100%.

5. Giá của Van Gạt Tay Vuông 4HV (XCPC) có đắt hơn van dẹp 4H không?
Thông thường dòng 4HV có giá nhỉnh hơn dòng 4H một chút do lượng hợp kim nhôm đúc thân van nhiều hơn và cơ chế xoay đĩa phức tạp hơn. Tuy nhiên, độ bền và khả năng chịu áp của Van Gạt Tay Vuông 4HV (XCPC) hoàn toàn xứng đáng với mức chênh lệch đó.

6. Khi gạt Van Gạt Tay Vuông 4HV (XCPC) thấy có tiếng “click” nhẹ là sao?
Đó là tiếng của viên bi định vị nhảy vào rãnh. Đây là tính năng của Van Gạt Tay Vuông 4HV (XCPC) giúp giữ cần gạt không bị trôi do rung động của máy móc, đồng thời báo hiệu cho bạn biết van đã vào đúng vị trí làm việc.
