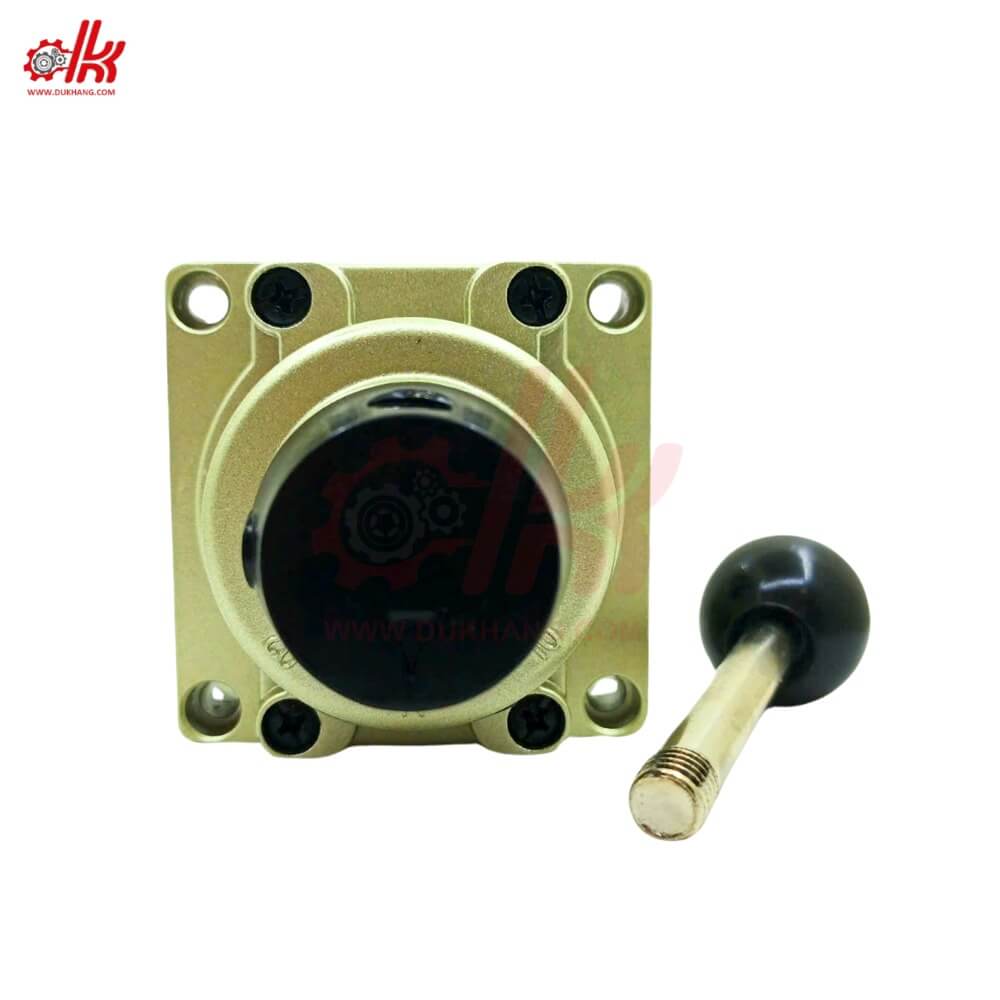

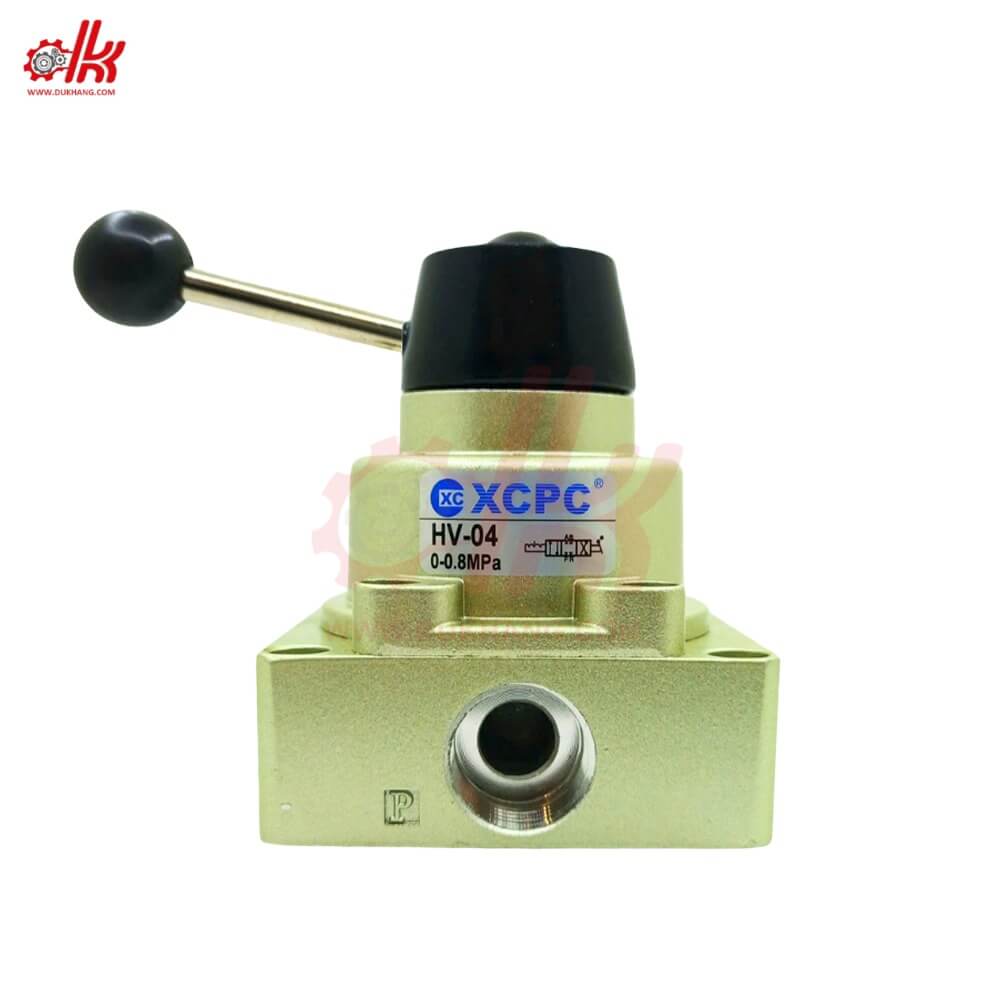

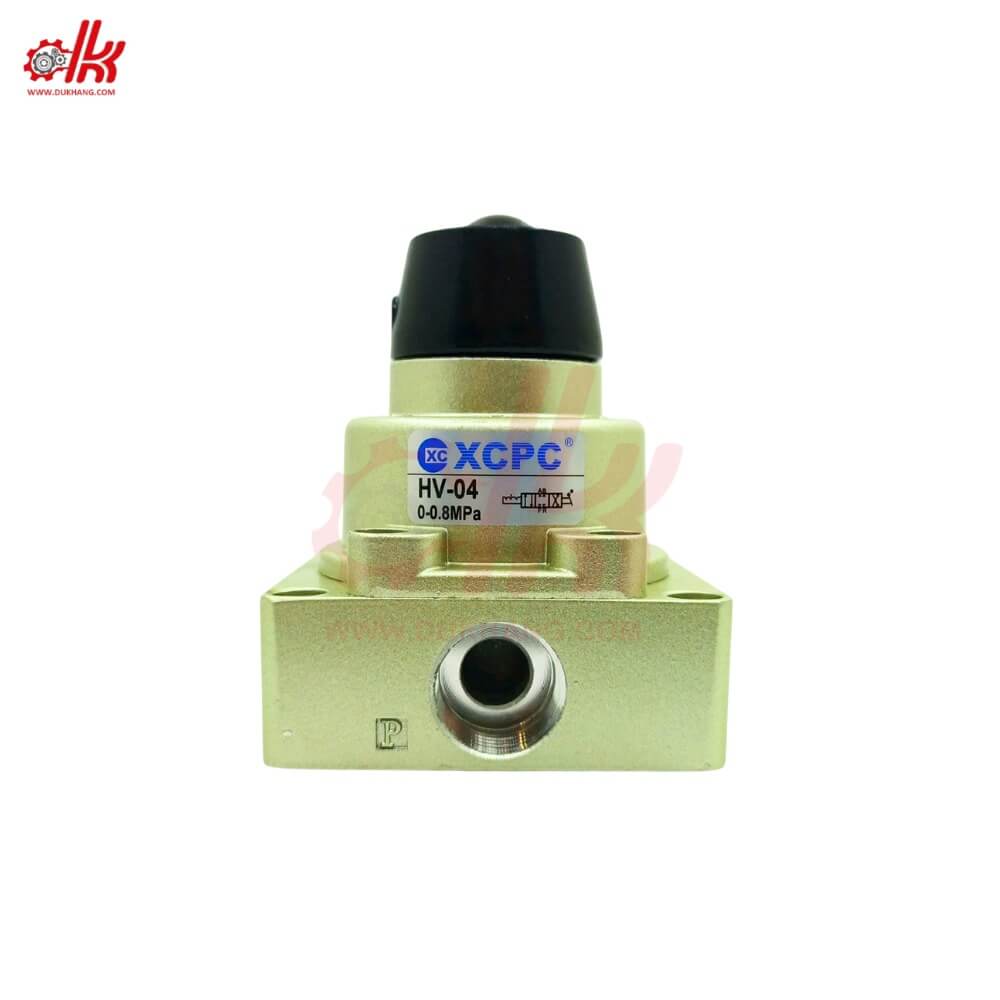

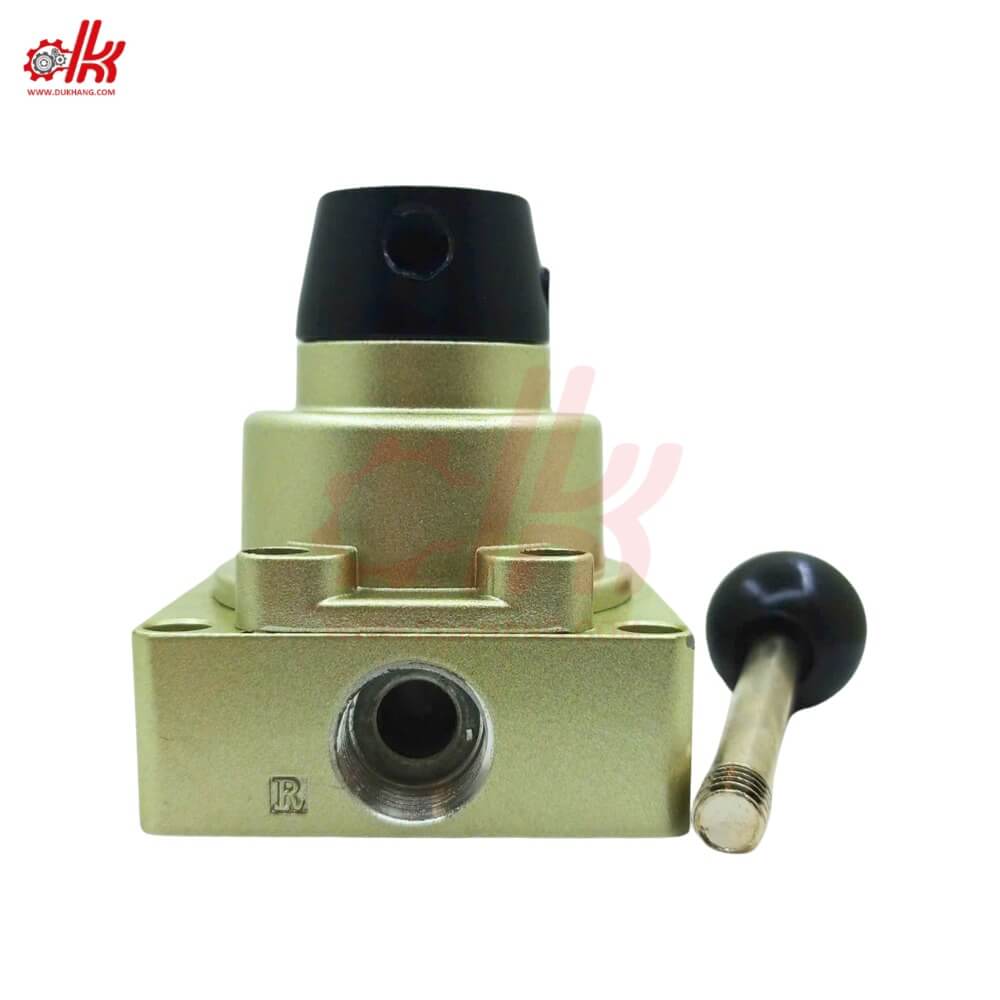

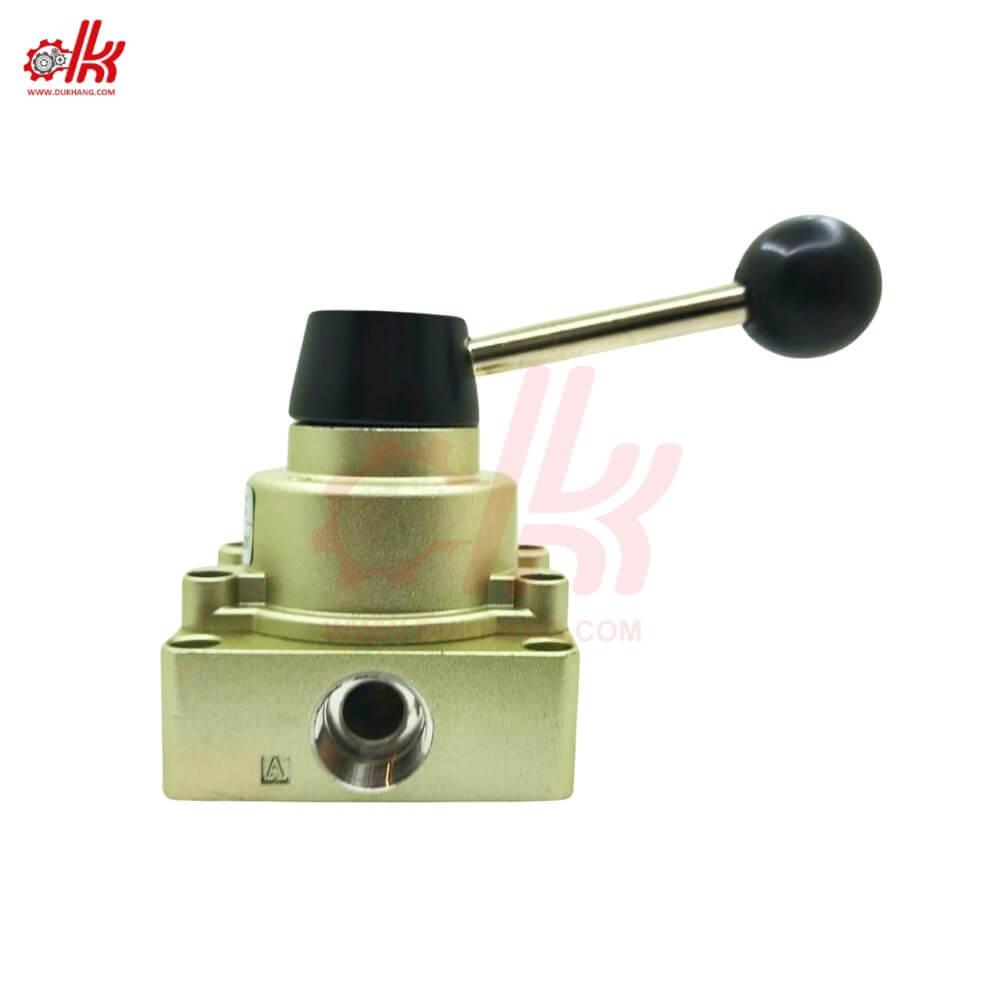

Van Gạt Tay HV (XCPC)

Giá Tham Khảo

257,000 ₫

Mã sản phẩm

HV-02
HV-03
HV-04

Xóa

SKU: Không áp dụng Danh mục: Đầu nối khí nén, Thiết bị khí nén Thẻ: đầu nối khí nén, đầu nối nhanh, đầu nối xcpc, Male Branch Tee, Nối nhanh chữ T ren ngoài, Nối ống hơi Thương hiệu: XCPC

Video sản phẩm

Hỗ trợ

Tư vấn 1

Tư vấn 2

Kỹ Thuật

Mua Sắm Online

Shopee

Facebook

Tiktok

Chính Sách Mua Hàng

🔸 Đối với khách hàng mua lẻ (Dưới 500.000đ):
✔ Khách hàng đặt hàng trực tiếp qua Shopee, Lazada hoặc TikTok Shop để nhận nhiều ưu đãi, mã giảm giá và hỗ trợ phí vận chuyển từ sàn cực hấp dẫn!

🔸 Đối với khách hàng mua sỉ:
Cần nhập số lượng lớn hoặc gia công riêng theo yêu cầu?
✔ Tư vấn phương án nhập hàng tối ưu chi phí
✔ Chính sách giá cạnh tranh theo số lượng
✔ Hỗ trợ nhanh chóng – linh hoạt

Liên hệ ngay hotline: 079.8844.392 – 079.4409.790

Chúng tôi luôn sẵn sàng đồng hành cùng Quý khách để mang đến giải pháp tối ưu và hiệu quả nhất

Van Gạt Tay HV (XCPC)

Mục lục

Giới Thiệu Về Van Gạt Tay HV (XCPC)

Trong các hệ thống khí nén công nghiệp, việc điều khiển lưu chất đôi khi cần sự can thiệp trực tiếp và tức thì từ con người thay vì các hệ thống tự động hóa hoàn toàn. Van Gạt Tay HV (XCPC) chính là thiết bị cơ khí truyền thống nhưng cực kỳ tin cậy để thực hiện nhiệm vụ này. Được thiết kế theo dạng van xoay 4 cổng, 3 vị trí hoặc 2 vị trí (4/3 hoặc 4/2), Van Gạt Tay HV (XCPC) cho phép người vận hành chuyển đổi hướng đi của dòng khí nén chỉ bằng một thao tác gạt tay nhẹ nhàng. Đây là giải pháp tối ưu cho các máy móc thủ công, thiết bị kiểm tra hoặc các hệ thống cần sự an toàn cao, nơi mà người dùng muốn trực tiếp kiểm soát hành trình của xi lanh.

Sản phẩm Van Gạt Tay HV (XCPC) được sản xuất bởi hãng XCPC – một trong những thương hiệu hàng đầu về thiết bị khí nén. Điểm đặc trưng của dòng van HV là thiết kế vững chãi với thân bằng hợp kim nhôm đúc nguyên khối, kết hợp với bộ tay gạt bọc cao su chống trượt chắc chắn. Van Gạt Tay HV (XCPC) không chỉ đảm bảo độ kín khít tuyệt đối khi đóng ngắt mà còn mang lại cảm giác vận hành êm ái, dứt khoát nhờ cơ chế bi định vị thông minh bên trong. Với các kích cỡ ren đa dạng từ 1/4″ cho đến 1/2″, Van Gạt Tay HV (XCPC) có thể đáp ứng được hầu hết các yêu cầu về lưu lượng khí trong các xưởng cơ khí, dây chuyền đóng gói và trạm sửa chữa ô tô.

Một điểm cộng lớn của Van Gạt Tay HV (XCPC) là khả năng làm việc bền bỉ trong môi trường bụi bặm và rung động mạnh. Khác với van điện từ dễ bị cháy coil nếu điện áp không ổn định, Van Gạt Tay HV (XCPC) hoàn toàn độc lập với nguồn điện, giúp hệ thống vẫn có thể vận hành an toàn ngay cả khi mất điện đột ngột. Sự đơn giản trong cấu tạo nhưng cực kỳ khắt khe trong quy trình gia công đã tạo nên danh tiếng cho Van Gạt Tay HV (XCPC) trên thị trường thiết bị phụ trợ khí nén tại Việt Nam nhiều năm qua.

Sản Phẩm Cùng Loại : Lọc Đôi XOU 16kg (XCPC)

Thông Số Kỹ Thuật Van Gạt Tay HV (XCPC)

Để lựa chọn đúng mã sản phẩm Van Gạt Tay HV (XCPC) phù hợp với áp suất và kích thước đường ống, quý khách vui lòng tham khảo bảng thông số tiêu chuẩn sau:

Tên sản phẩm : Van Gạt Tay HV (XCPC)
Thương hiệu : XCPC
Mẫu mã sản phẩm : HV-02 (1/4″), HV-03 (3/8″), HV-04 (1/2″)
Kiểu van : Van xoay (Hand Lever Valve)
Số cổng/Số vị trí : 4 cổng, 3 vị trí (4/3) hoặc 4/2
Môi chất làm việc : Khí nén sạch đã qua lọc nước
Áp suất làm việc : 0 – 1.0 MPa (0 – 10 bar)
Nhiệt độ hoạt động : -5°C đến 60°C
Góc gạt tay : 90 độ
Vật liệu thân : Hợp kim nhôm đúc (Die-cast Aluminum Alloy)
Vật liệu tay gạt : Thép mạ Chrome bọc nhựa
Vật liệu gioăng : Cao su NBR chịu mài mòn
Trọng lượng : 250g – 600g (Tùy size)
Tình trạng : Mới 100%

Ưu Điểm Của Van Gạt Tay HV (XCPC) Chính Hãng

Van Gạt Tay HV (XCPC) được giới kỹ thuật ưu ái lựa chọn nhờ sở hữu những ưu điểm “đáng đồng tiền bát gạo” sau:

✅ Vận hành cơ khí chính xác: Van Gạt Tay HV (XCPC) sử dụng cơ chế đĩa xoay bằng vật liệu chịu ma sát cao. Khi bạn gạt tay, đĩa xoay sẽ di chuyển mượt mà giữa các cổng khí. Khác với các dòng van trượt (Slide valve) dễ bị kẹt nếu khí có hơi ẩm, Van Gạt Tay HV (XCPC) có khả năng tự làm sạch bề mặt đĩa xoay trong quá trình vận hành, đảm bảo độ kín khít lâu dài.

✅ Tay gạt chắc chắn, công thái học: Cần gạt của Van Gạt Tay HV (XCPC) được thiết kế với độ dài vừa phải, tạo lực đòn bẩy tốt giúp thao tác trở nên nhẹ nhàng, không gây mỏi tay cho công nhân khi phải vận hành liên tục. Lớp bọc nhựa cao cấp trên tay gạt Van Gạt Tay HV (XCPC) cũng giúp cách nhiệt và chống trơn trượt hiệu quả trong môi trường có nhiều dầu mỡ xưởng cơ khí.

✅ Cấu trúc thân van siêu bền: Hợp kim nhôm được sử dụng để đúc thân Van Gạt Tay HV (XCPC) có khả năng chống ăn mòn và chịu được va đập vật lý cực tốt. Bề mặt thân van được xử lý oxy hóa cứng, giúp chống trầy xước và bám bẩn. Điều này đặc biệt quan trọng nếu bạn lắp đặt Van Gạt Tay HV (XCPC) trên các máy công trình hoặc thiết bị khai thác khoáng sản ngoài trời.

✅ Khả năng định vị vị trí chuẩn: Van Gạt Tay HV (XCPC) dòng 3 vị trí (Closed Center) cho phép bạn dừng xi lanh tại bất kỳ vị trí nào trên hành trình chỉ bằng cách gạt cần về vị trí giữa. Cơ chế bi định vị (Detent) bên trong Van Gạt Tay HV (XCPC) sẽ phát ra tiếng “click” nhẹ và giữ cần gạt cố định tại đó, ngăn chặn việc cần bị trôi do rung động của máy móc.

✅ Dễ dàng bảo trì, sửa chữa: Một trong những lý do khiến Van Gạt Tay HV (XCPC) tồn tại lâu đời là nhờ tính đơn giản. Khi van bị rò rỉ sau nhiều năm sử dụng, bạn có thể dễ dàng tháo rời các bộ phận để thay thế gioăng cao su NBR mới. Các linh kiện thay thế cho Van Gạt Tay HV (XCPC) luôn sẵn có tại Dủ Khang, giúp tiết kiệm chi phí vận hành cho doanh nghiệp.

✅ Độ kín khít tuyệt đối (Zero Leakage): Nhờ công nghệ gia công mặt phẳng tinh vi giữa đĩa xoay và đế van, Van Gạt Tay HV (XCPC) đạt được độ kín khí gần như tuyệt đối. Điều này giúp hệ thống của bạn không bị hao hụt khí nén vô ích, từ đó gián tiếp giúp máy nén khí chạy ít hơn và tiết kiệm điện năng tiêu thụ.

Ứng Dụng Thực Tế Trong Công Nghiệp

Với tính linh hoạt cao, Van Gạt Tay HV (XCPC) xuất hiện trong rất nhiều kịch bản ứng dụng khác nhau:

1. Máy ép nén thủ công: Trong các xưởng đồ da, may mặc hoặc đóng gói sản phẩm quy mô nhỏ, Van Gạt Tay HV (XCPC) được dùng để điều khiển các xi lanh xuống/lên. Người thợ có thể chủ động điều chỉnh lực ép và thời gian ép bằng tay gạt rất linh hoạt.

2. Thiết bị nâng hạ xưởng sửa chữa: Các cầu nâng ô tô, xe máy cỡ nhỏ thường dùng Van Gạt Tay HV (XCPC) để đảm bảo an toàn. Khi người thợ buông tay, vị trí cần gạt sẽ được giữ nguyên (đối với dòng có khóa) gíup tránh việc hạ cầu đột ngột gây nguy hiểm cho người bên dưới.

3. Hệ thống kẹp phôi cnc: Trên các bàn máy gia công cơ khí, Van Gạt Tay HV (XCPC) được dùng để đóng/mở các mỏ kẹp khí nén. Khả năng chịu được mạt sắt và dung dịch tưới nguội giúp Van Gạt Tay HV (XCPC) bền bỉ hơn hẳn các dòng van điện từ đắt tiền.

4. Điều khiển cửa xe bus/xe tải: Một số dòng xe tải chuyên dụng sử dụng khí nén để đóng mở cửa thùng hoặc bửng nâng. Van Gạt Tay HV (XCPC) là lựa chọn lý tưởng nhờ kích thước nhỏ gọn và khả năng vận hành đơn giản không cần mạch điện phức tạp.

5. Trạm thử nghiệm áp suất: Các phòng lab dùng Van Gạt Tay HV (XCPC) để cấp khí vào các sản phẩm cần test rò rỉ. Độ nhạy và độ kín của Van Gạt Tay HV (XCPC) giúp kết quả đo lường trở nên chính xác và tin cậy hơn.

Bảng Tra Cứu Quy Cách Sản Phẩm

Model	Cỡ Ren (Cổng P/A/B/R)	Số Vị Trí	Diện tích mặt cắt (mm2)	Kích Thước Thân
HV-02	G 1/4″ (13mm)	3 (Tự hồi / Định vị)	14.0 mm2	Nhỏ gọn
HV-03	G 3/8″ (17mm)	3 (Tự hồi / Định vị)	30.0 mm2	Trung bình
HV-04	G 1/2″ (21mm)	3 (Tự hồi / Định vị)	33.0 mm2	Lớn (High Flow)

Hướng Dẫn Lắp Đặt Và Bảo Trì

Để Van Gạt Tay HV (XCPC) hoạt động bền bỉ trong hàng triệu chu kỳ gạt, quý khách nên tuân thủ các hướng dẫn kỹ thuật sau:

Các Bước Lắp Đặt Van Chuẩn

Bước 1: Vệ sinh đường ống. Trước khi kết nối Van Gạt Tay HV (XCPC), hãy thổi khí để làm sạch bụi bẩn, băng tan (cao su non) dư thừa trong ống. Rác bẩn lọt vào đĩa xoay là nguyên nhân hàng đầu gây trầy xước và xì van.
Bước 2: Quấn băng tan đúng cách. Quấn băng tan vào các đầu ren nối ống, lưu ý chừa lại khoảng 1-2 vòng ren đầu tiên không quấn để tránh băng tan bị xén đứt rơi vào lòng Van Gạt Tay HV (XCPC).
Bước 3: Xác định cổng kết nối. Cổng P là cổng cấp khí vào (Power), cổng A và B là cổng dẫn đến xi lanh, cổng R (hoặc S) là cổng xả khí ra ngoài. Việc lắp đúng cổng giúp Van Gạt Tay HV (XCPC) hoạt động đúng hướng như mong muốn.
Bước 4: Cố định thân van. Van Gạt Tay HV (XCPC) có các lỗ chờ sẵn trên thân để bắt vít cố định vào mặt máy. Đừng treo van lơ lửng trên đường ống nhựa vì lực gạt có thể làm gãy co nối ống.

Lưu Ý Trong Quá Trình Sử Dụng

Luôn sử dụng bộ lọc khí nén (FRL) phía trước Van Gạt Tay HV (XCPC) để đảm bảo khí nén đã được tách nước và bôi trơn bằng dầu chuyên dụng. Điều này giúp lớp đệm cao su bên trong Van Gạt Tay HV (XCPC) luôn mềm mại và kín khít.
Không nên gạt cần của Van Gạt Tay HV (XCPC) quá mạnh hoặc dùng vật cứng đập vào cần gạt. Cơ chế bi định vị rất nhạy nên bạn chỉ cần dùng lực ngón tay là đủ kích hoạt.
Nếu nghe thấy tiếng xì khí ở cổng xả R khi van đang ở vị trí dừng, hãy kiểm tra lại xi lanh trước. Thông thường là do phớt xi lanh hỏng khiến khí thông từ cổng này sang cổng kia, chứ không phải lỗi tại Van Gạt Tay HV (XCPC).

Mẹo từ Dủ Khang: Nếu bạn lắp Van Gạt Tay HV (XCPC) tại các vị trí chật hẹp, hãy sử dụng các co nối ống dạng xoay 360 độ của XCPC để việc bố trí dây hơi trở nên linh hoạt hơn, tránh bị gập ống gây nghẹt khí.

Câu Hỏi Thường Gặp

1. Tại sao Van Gạt Tay HV (XCPC) của tôi lại có 4 cổng thay vì 5 cổng như van điện từ?
Đây là thiết kế đặc thù của dòng van xoay. Van Gạt Tay HV (XCPC) dùng chung một cổng xả (R) cho cả hai khoang xi lanh. Điều này giúp cấu tạo van trở nên đơn giản và thu gọn kích thước hơn so với dòng van trượt 5 cổng.

2. Vị trí “Giữa” của van HV-04 (loại 3 vị trí) có tác dụng gì?
Ở vị trí giữa, Van Gạt Tay HV (XCPC) dòng Closed Center sẽ khóa tất cả các cổng lại. Khí nén trong xi lanh sẽ bị giữ kẹt ở cả hai đầu, giúp xi lanh đứng yên tại chỗ. Đây là tính năng “phanh” khí nén rất hữu ích trong an toàn công nghiệp.

3. Van Gạt Tay HV (XCPC) có thể dùng để điều chỉnh tốc độ xi lanh được không?
Về lý thuyết, bạn có thể gạt cần Van Gạt Tay HV (XCPC) lấp lửng để hạn chế khí, nhưng đây không phải là cách làm đúng. Để chỉnh tốc độ chuẩn, bạn nên lắp thêm van tiết lưu XPA hoặc các co tiết lưu ren của XCPC ở các đầu xi lanh nhé.

4. Tôi thấy có loại van gạt tay có lỗ để khóa móc, Van Gạt Tay HV (XCPC) có loại đó không?
Dòng HV tiêu chuẩn của XCPC không tích hợp sẵn lỗ khóa an toàn (Lockout/Tagout). Nếu bạn cần tính năng này cho các hệ thống bảo trì an toàn đặc biệt, hãy liên hệ Dủ Khang để được tư vấn các model chuyên dụng khác.

5. Làm sao biết Van Gạt Tay HV (XCPC) đã bị hỏng cần thay thế?
Có 2 dấu hiệu: Một là khi gạt cần cảm thấy quá lỏng hoặc quá kẹt (hỏng cơ chế bi/trục). Hai là tiếng xì khí liên tục ở cổng xả hoặc tay gạt dù đã dừng máy (hỏng gioăng mặt đĩa). Khi đó bạn hãy liên hệ mua bộ Kit sửa chữa Van Gạt Tay HV (XCPC) hoặc đổi van mới.

6. Van Gạt Tay HV (XCPC) chính hãng XCPC có được bảo hành không?
Tất cả sản phẩm Van Gạt Tay HV (XCPC) do Dủ Khang phân phối đều được cam kết hàng chính hãng 100%. Chúng tôi có chính sách đổi trả trong vòng 3 ngày nếu có lỗi kỹ thuật từ phía nhà sản xuất, giúp khách hàng yên tâm tuyệt đối.
