Van điện từ khí nén AIRTAC 7V
Mã loại của van điện từ khí nén AIRTAC 7V
- 7V0510
- 7V0520
- 7V0530
- 7V110
- 7V120
- 7V130
- 7V210
- 7V220
- 7V230
Mức ren
- M5
- DN06 = 9.6mm = 1/8″
- DN08 = 13mm = 1/4″

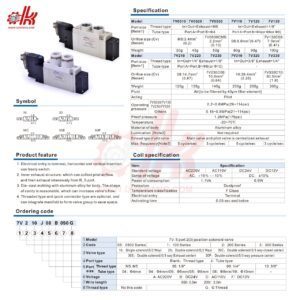

Thông số kỹ thuật của van điện từ khí nén AIRTAC 7V
- Model: 7V210-08
- Môi chất: Khí
- Áp suất làm việc: 0.8-0.15Mpa
- Loại van 5 cổng 2 vị trí hoặc 3 vị trí
- Nhiệt độ môi trường: -20 – 70 độ C ( Không đóng băng )
- Cấp độ bảo vệ: IP65
- Điện áp cuộn coil: Tùy chọn 24, 12 VDC, hoặc 220Vac
- Thời gian tác động: 0.05s hoặc thấp hơn
- IP cuộn Coil: IP65
- IP cuộn Coil: IP65

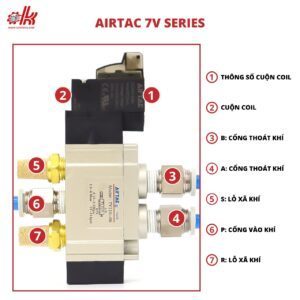

Cấu tạo của van điện từ khí nén AIRTAC 7V
- Thân van: Thân van là phần chính của van và thường được làm từ vật liệu như nhôm hoặc thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn. Thân van có các kết nối đường ren hoặc kết nối ống để kết nối với hệ thống khí nén.
- Coil (Cuộn dây): Van điện từ khí nén AIRTAC 7V điều khiển bằng một coil (cuộn dây) điện từ. Cuộn dây này tạo ra một trường từ khi được kích hoạt bằng điện. Trường từ này tác động lên các bộ phận khác của van để điều khiển luồng khí.
- Piston (Pít tông): Van điện từ khí nén AIRTAC 7V có một piston hoạt động bên trong thân van. Piston di chuyển lên và xuống dưới tác động của trường từ để mở hoặc đóng kênh dẫn khí.
- Bộ van: Bên trong thân van, có một bộ van gồm một hoặc nhiều van, bao gồm van khí vào và van khí ra. Khi piston di chuyển, bộ van này mở hoặc đóng để điều khiển luồng khí nén.
- Bộ điều khiển: Van điện từ khí nén AIRTAC 7V có thể đi kèm với bộ điều khiển bổ sung như bộ van điều khiển dòng khí, bộ điều chỉnh áp suất hoặc các bộ phận bảo vệ khác tùy thuộc vào ứng dụng cụ thể.
Chức năng của van điện từ khí nén AIRTAC 7V
- Điều khiển dòng khí: Chức năng chính của van điện từ khí nén AIRTAC 7V là điều khiển dòng khí trong hệ thống. Khi được kích hoạt bằng tín hiệu điện, van sẽ mở hoặc đóng đường dẫn dòng khí, cho phép hoặc ngăn chặn dòng khí đi qua.
- Tự động hoạt động: Van điện từ khí nén AIRTAC 7V thường được thiết kế để hoạt động tự động. Khi nhận được tín hiệu điện từ từ bộ điều khiển, van sẽ tự động mở hoặc đóng mà không cần can thiệp thủ công.
- Đáp ứng nhanh: Van điện từ khí nén AIRTAC 7V có khả năng đáp ứng nhanh, cho phép điều khiển dòng khí một cách chính xác và nhanh chóng theo yêu cầu.
- Độ tin cậy cao: Van điện từ khí nén AIRTAC 7V được thiết kế để đạt độ tin cậy cao trong quá trình hoạt động. Chúng có thể chịu được áp suất và nhiệt độ cao, và có tuổi thọ dài.
- Điều chỉnh dòng khí: Một số mô hình van điện từ khí nén AIRTAC 7V cung cấp khả năng điều chỉnh dòng khí, cho phép người dùng điều chỉnh lưu lượng khí thông qua van theo nhu cầu.

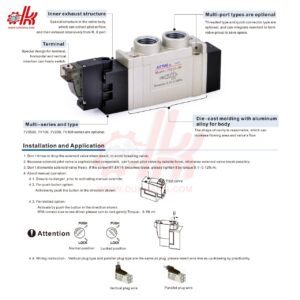

Cách lắp đặt van điện từ khí nén AIRTAC 7V
- Chuẩn bị: Đảm bảo rằng bạn đã có đầy đủ các công cụ và vật liệu cần thiết cho quá trình lắp đặt, bao gồm van điện từ khí nén AIRTAC 7V, ống nối, đồng hồ đo, đồng hồ cắt, dầu mỡ và các phụ kiện khác (nếu cần).
- Tiến hành lắp đặt:
- Chọn vị trí lắp đặt cho van điện từ, đảm bảo rằng nó nằm trong khoảng cách thuận tiện để kết nối với hệ thống khí nén và điện nguồn.
- Tiến hành kết nối các ống nối với van điện từ và các bộ phận khác trong hệ thống. Đảm bảo rằng các kết nối được thắt chặt để tránh rò rỉ khí.
- Kết nối các dây điện từ nguồn cấp điện đến coil (cuộn dây) của van điện từ. Đảm bảo tuân thủ đúng các chỉ dẫn và mã màu dây điện của hãng AIRTAC.
- Kiểm tra và đảm bảo rằng tất cả các kết nối đã được thực hiện chính xác và an toàn.
- Kiểm tra và vận hành:
- Trước khi vận hành, hãy kiểm tra lần cuối cùng tất cả các kết nối, ống nối và dây điện để đảm bảo rằng chúng đã được lắp đặt đúng và chắc chắn.
- Kiểm tra van điện từ bằng cách kích hoạt nguồn điện và điều khiển tín hiệu để mở và đóng van. Kiểm tra xem van hoạt động đúng theo yêu cầu và không có rò rỉ khí.
- Đảm bảo rằng các thông số cấu hình, như áp suất làm việc và dòng điện đúng, tuân theo hướng dẫn của nhà sản xuất.
