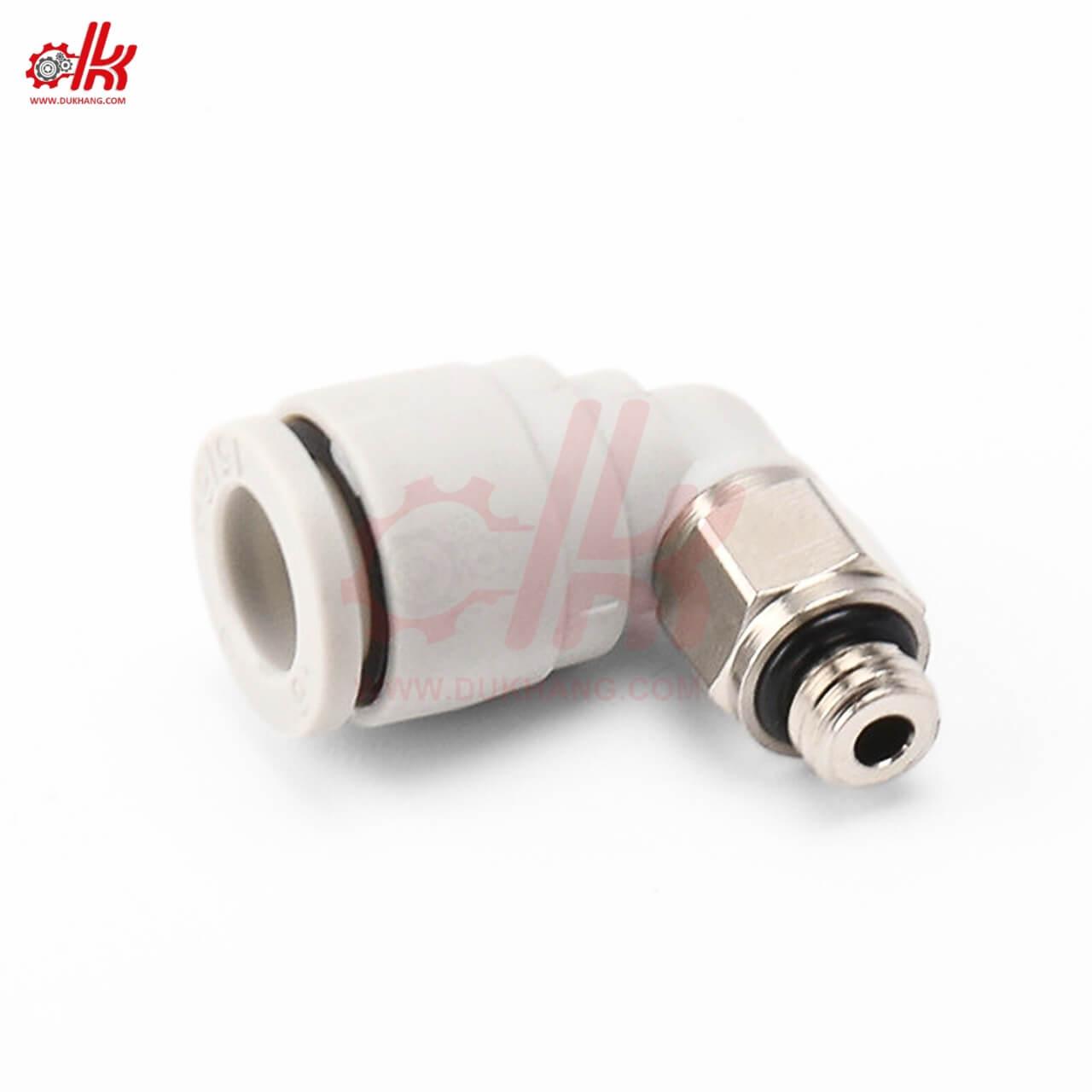

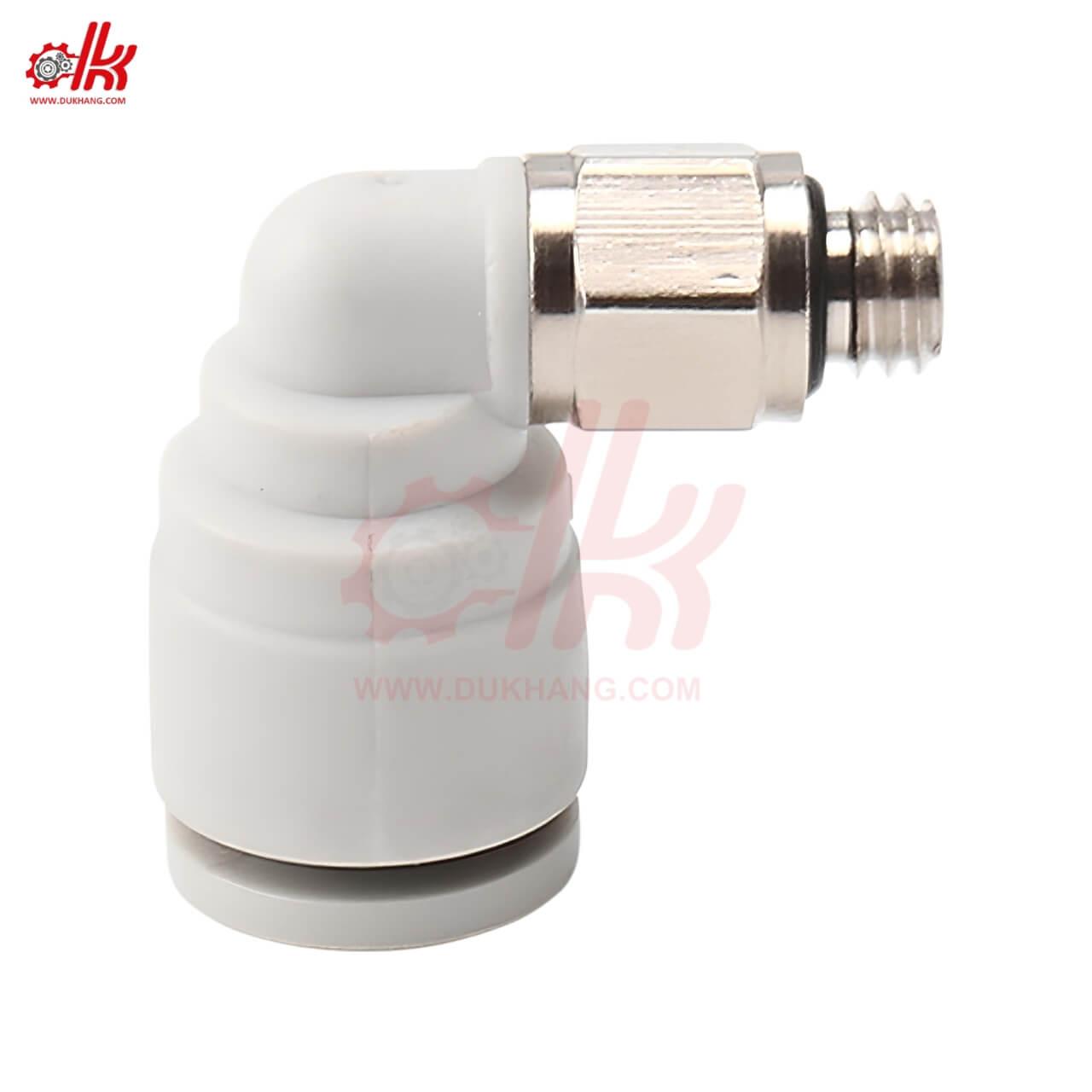

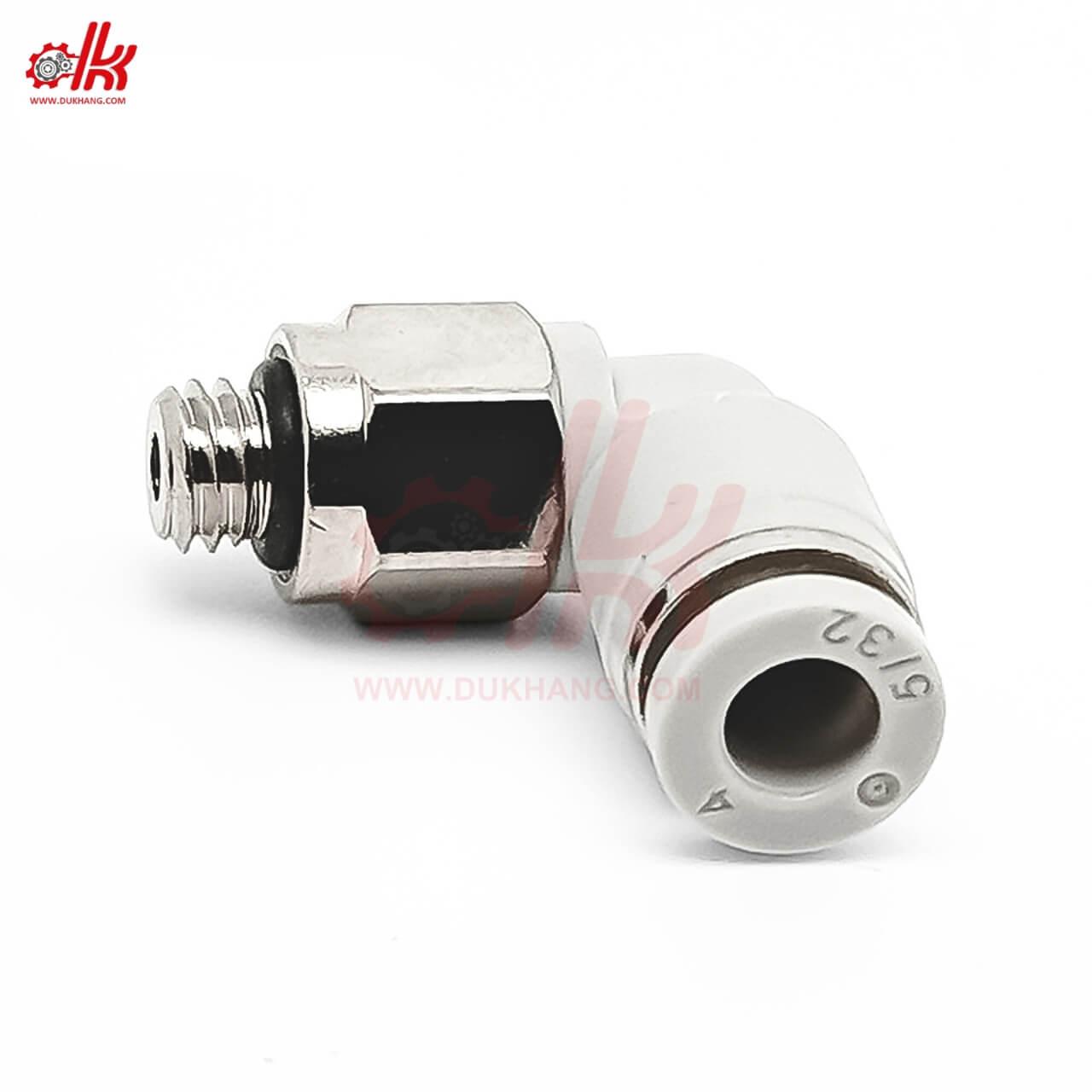

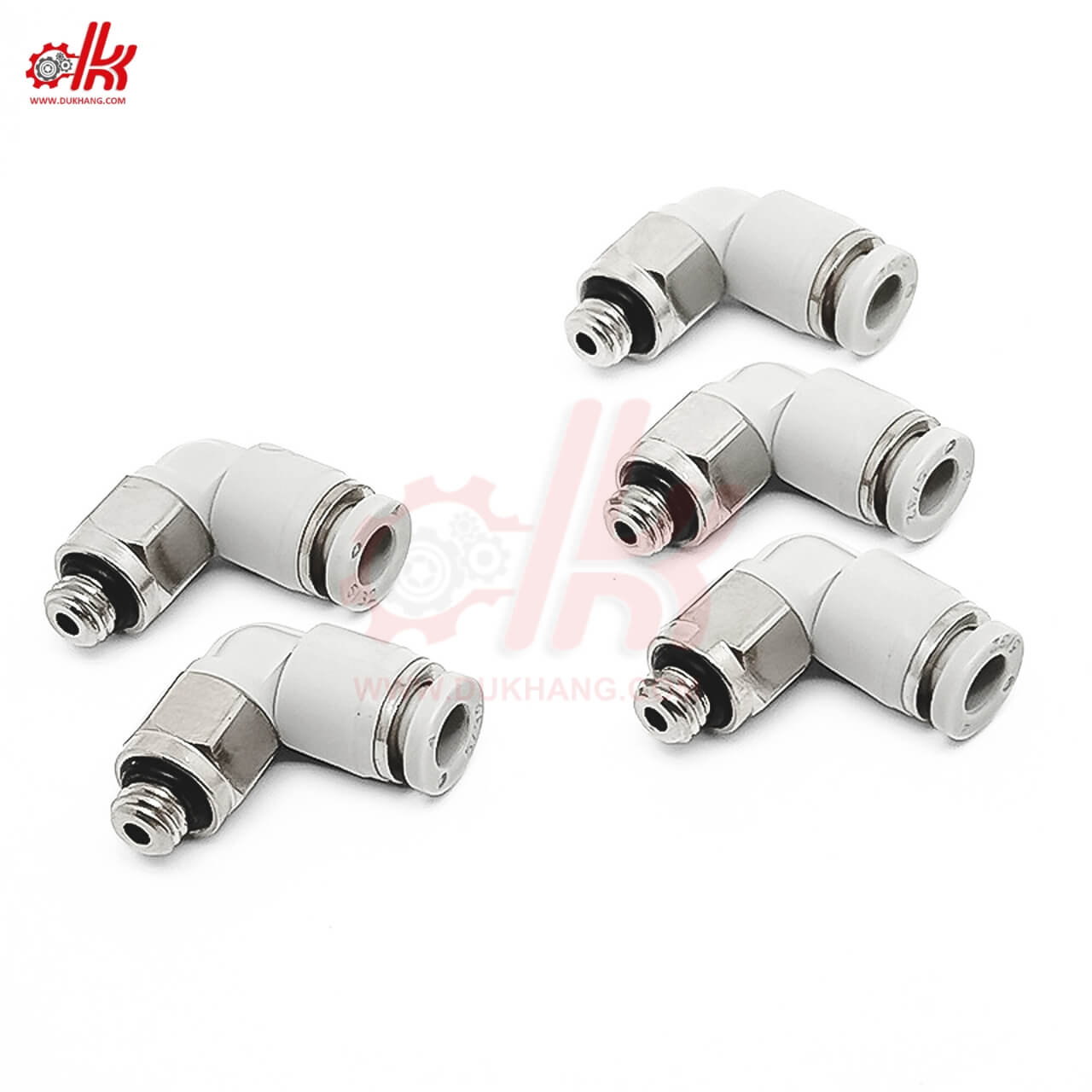

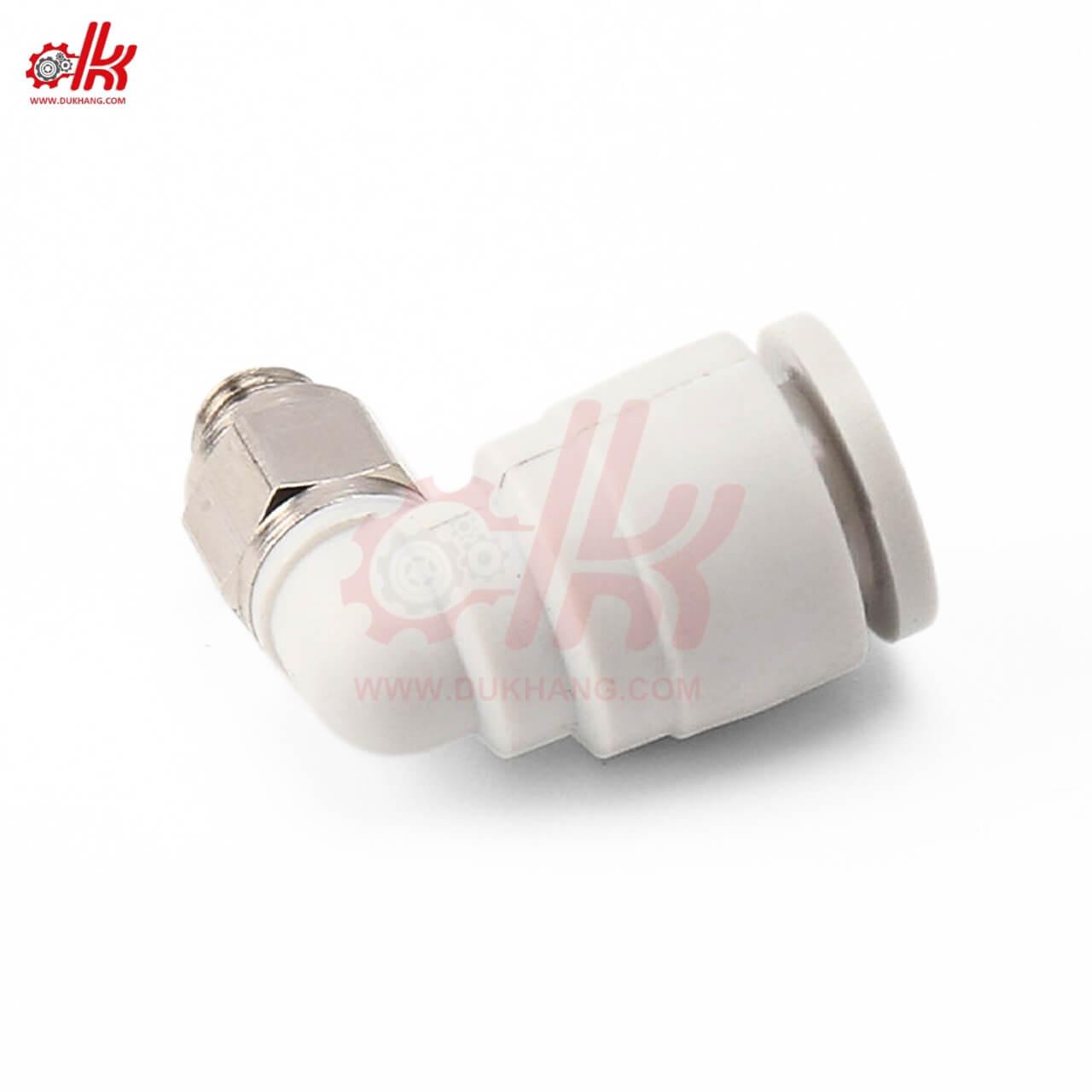

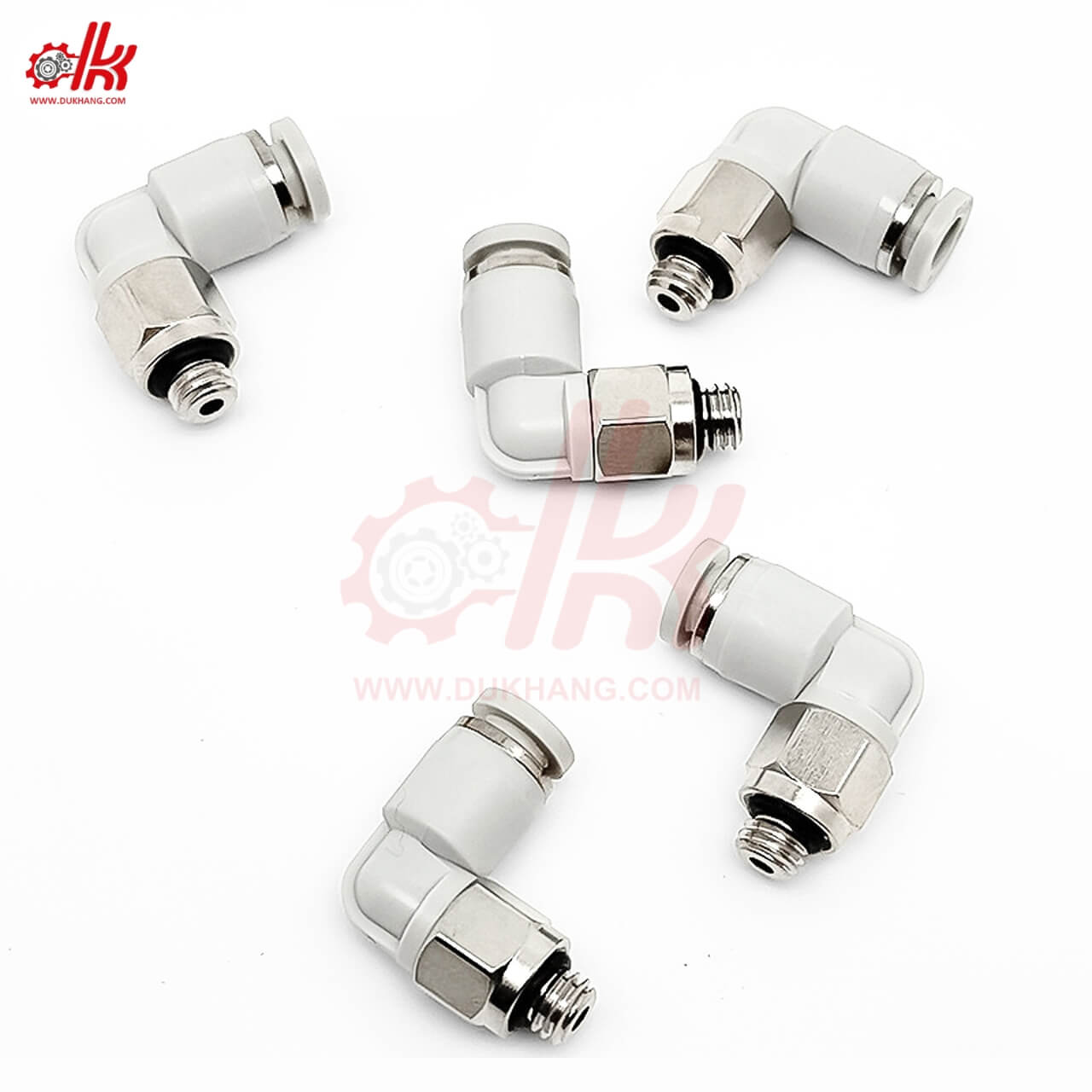

Đầu Nối Ống Cong Ren Ngoài Mini PL

Giới Thiệu Về Đầu Nối Ống Cong Ren Ngoài Mini PL

Trong các hệ thống khí nén, việc kết nối các đường ống một cách linh hoạt và chắc chắn là điều cần thiết. Một trong những phụ kiện quan trọng cho mục đích này là Đầu Nối Ống Cong Ren Ngoài Mini PL. Sản phẩm này được thiết kế để tạo ra các mối nối góc 90 độ giữa ống khí nén và các cổng ren, giúp tối ưu hóa không gian và đường đi của ống trong các ứng dụng công nghiệp. Với thiết kế nhỏ gọn và khả năng kết nối nhanh, thiết bị này được sử dụng rộng rãi trong nhiều ngành nghề, từ tự động hóa nhà máy đến các thiết bị y tế và robot. Nó giúp đơn giản hóa quá trình lắp đặt và bảo trì, đồng thời đảm bảo hiệu suất hoạt động ổn định cho toàn bộ hệ thống.

Sản Phẩm Cùng Loại : Phụ Kiện Khí Nén

Thông Số Kỹ Thuật Của Đầu Nối Ống Cong Ren Ngoài Mini PL

Để đảm bảo lựa chọn đúng loại đầu nối phù hợp với hệ thống khí nén của mình, việc nắm rõ các thông số kỹ thuật là điều cần thiết. Đầu Nối Ống Cong Ren Ngoài Mini PL được thiết kế với các tiêu chuẩn kỹ thuật cụ thể, đảm bảo hoạt động ổn định và an toàn trong nhiều môi trường khác nhau.

• Tên sản phẩm : Đầu Nối Ống Cong Ren Ngoài Mini PL
• Vật liệu thân : Nhựa kỹ thuật (thường là PBT hoặc POM)
• Vật liệu ren : Đồng thau mạ niken
• Áp suất làm việc : 0 – 1.0 MPa (0 – 10 kgf/cm²)
• Áp suất tối đa : 1.5 MPa (15 kgf/cm²)
• Nhiệt độ làm việc : 0 – 60°C
• Môi trường làm việc : Khí nén, chân không
• Loại ống tương thích : Ống PU, PA, PE
• Kiểu kết nối : Nối nhanh (Push-to-connect) một đầu, ren ngoài một đầu
• Kiểu ren : Ren hệ mét (M3, M5, M6)
• Đường kính ống tương thích : 3mm, 4mm, 6mm
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Ống Cong Ren Ngoài Mini PL

Đầu Nối Ống Cong Ren Ngoài Mini PL mang lại nhiều lợi ích thiết thực cho các hệ thống khí nén, giúp tối ưu hóa hiệu suất và giảm thiểu chi phí vận hành. Những ưu điểm này làm cho sản phẩm trở thành lựa chọn phổ biến trong nhiều ngành công nghiệp. Từ thiết kế đến vật liệu, mỗi khía cạnh của đầu nối đều được cân nhắc để mang lại giá trị cao nhất cho người sử dụng. Dưới đây là những ưu điểm nổi bật của dòng sản phẩm này:

✅ Thiết kế nhỏ gọn và linh hoạt: Sản phẩm có kích thước mini và thiết kế cong 90 độ, giúp tiết kiệm không gian đáng kể trong các hệ thống phức tạp hoặc những nơi có diện tích hạn chế. Thiết kế này cũng cho phép định tuyến ống dễ dàng, tránh các khúc cua gấp có thể làm hỏng ống hoặc cản trở lưu lượng khí. Sự linh hoạt trong lắp đặt giúp tối ưu hóa bố cục hệ thống và cải thiện tính thẩm mỹ.

✅ Lắp đặt và tháo rời nhanh chóng: Với cơ chế kết nối nhanh (push-to-connect), người dùng có thể lắp đặt hoặc tháo rời ống chỉ bằng một thao tác đơn giản, không cần sử dụng dụng cụ chuyên dụng. Điều này giúp tiết kiệm thời gian đáng kể trong quá trình lắp ráp, bảo trì và sửa chữa hệ thống, đồng thời giảm thiểu sai sót do thao tác.

✅ Kết nối chắc chắn và chống rò rỉ: Đầu nối được trang bị vòng kẹp ống và gioăng làm kín chất lượng cao, đảm bảo mối nối chắc chắn và không bị rò rỉ khí ngay cả dưới áp suất làm việc cao. Sự ổn định của kết nối giúp duy trì hiệu suất hệ thống, tránh lãng phí năng lượng và đảm bảo an toàn trong vận hành.

✅ Độ bền và khả năng chống ăn mòn: Được chế tạo từ nhựa kỹ thuật cao cấp và đồng thau mạ niken, sản phẩm có khả năng chống chịu tốt với môi trường công nghiệp, bao gồm cả các tác nhân ăn mòn nhẹ và va đập. Vật liệu bền bỉ giúp kéo dài tuổi thọ của đầu nối, giảm tần suất thay thế và chi phí bảo trì.

✅ Tương thích rộng rãi: Sản phẩm có nhiều tùy chọn về đường kính ống (3mm, 4mm, 6mm) và kích thước ren (M3, M5, M6), cho phép tương thích với nhiều loại ống khí nén (PU, PA, PE) và các thiết bị khác nhau. Điều này giúp người dùng dễ dàng tìm được model phù hợp với yêu cầu cụ thể của hệ thống, tăng tính linh hoạt trong thiết kế.

Những ưu điểm này làm cho đầu nối ống cong ren ngoài Mini PL trở thành một thành phần không thể thiếu trong các hệ thống khí nén hiện đại. Nó không chỉ đơn thuần là một phụ kiện kết nối mà còn là một yếu tố góp phần vào sự ổn định, hiệu quả và tuổi thọ của toàn bộ hệ thống. Với khả năng kết nối nhanh, độ bền cao và thiết kế linh hoạt, thiết bị này đáp ứng tốt các yêu cầu khắt khe của môi trường công nghiệp. Việc đầu tư vào sản phẩm này là một quyết định thông minh để nâng cao hiệu suất làm việc và giảm thiểu rủi ro. Sản phẩm này là một giải pháp tối ưu cho nhu cầu kết nối khí nén.

Cấu Tạo Chi Tiết Của Đầu Nối Ống Cong Ren Ngoài Mini PL

Để hiểu rõ hơn về cách thức hoạt động và những lợi ích mà Đầu Nối Ống Cong Ren Ngoài Mini PL mang lại, việc tìm hiểu cấu tạo chi tiết của nó là điều cần thiết. Mỗi bộ phận của đầu nối đều có vai trò riêng, cùng nhau tạo nên một sản phẩm hoàn chỉnh, đảm bảo kết nối an toàn và hiệu quả trong hệ thống khí nén. Sự kết hợp giữa các vật liệu và thiết kế thông minh giúp thiết bị này hoạt động bền bỉ và đáng tin cậy. Dưới đây là các thành phần chính cấu tạo nên đầu nối này:

• Thân đầu nối: Đây là phần chính của đầu nối, thường được làm từ nhựa kỹ thuật cao cấp như PBT (Polybutylene Terephthalate) hoặc POM (Polyoxymethylene). Vật liệu này có khả năng chịu va đập, chống ăn mòn và có độ bền cơ học tốt. Thân đầu nối có hình dạng cong 90 độ, giúp định hướng ống khí nén theo góc mong muốn. Màu sắc phổ biến là trắng hoặc xám, phù hợp với nhiều môi trường công nghiệp.

• Phần ren ngoài: Được làm từ đồng thau chất lượng cao, sau đó được mạ niken để tăng cường khả năng chống ăn mòn và độ bền. Phần ren này có nhiệm vụ kết nối đầu nối với các cổng ren của van, xi lanh, hoặc các thiết bị khí nén khác. Các kích thước ren phổ biến bao gồm M3, M5, M6, đảm bảo sự tương thích với nhiều loại thiết bị.

• Vòng kẹp ống: Nằm bên trong phần thân nhựa, vòng kẹp này có các răng cưa nhỏ được thiết kế để giữ chặt ống khí nén khi ống được đẩy vào. Vòng kẹp thường được làm từ nhựa cứng hoặc thép không gỉ, đảm bảo ống không bị tuột ra dưới áp suất làm việc. Cơ chế này là yếu tố chính tạo nên khả năng kết nối nhanh và chắc chắn của sản phẩm.

• Gioăng làm kín: Được đặt bên trong thân đầu nối, ngay sau vòng kẹp ống. Gioăng này thường làm từ cao su nitrile (NBR) hoặc vật liệu đàn hồi khác, có nhiệm vụ tạo ra một lớp đệm kín giữa ống và thân đầu nối, ngăn chặn rò rỉ khí. Chất lượng của gioăng làm kín đóng vai trò quan trọng trong việc duy trì áp suất và hiệu suất của hệ thống.

• Vòng nhả: Là một vòng tròn nhỏ nằm ở phía ngoài của thân đầu nối, xung quanh vị trí lắp ống. Khi người dùng nhấn vòng nhả này, các răng của vòng kẹp ống sẽ mở ra, cho phép ống được tháo rời dễ dàng. Vòng nhả thường có màu sắc khác biệt (ví dụ: xanh, đen) để dễ nhận biết và thao tác.

Sự kết hợp của các bộ phận này tạo nên một Đầu Nối Ống Cong Ren Ngoài Mini PL hoạt động hiệu quả và đáng tin cậy. Thiết kế thông minh không chỉ giúp việc lắp đặt trở nên đơn giản mà còn đảm bảo độ kín và an toàn cho toàn bộ hệ thống khí nén. Mỗi thành phần đều được sản xuất với độ chính xác cao để đảm bảo sự ăn khớp hoàn hảo, từ đó tối ưu hóa hiệu suất và kéo dài tuổi thọ sản phẩm.

Bảng Tra Cứu Quy Cách Sản Phẩm

Để giúp quý khách hàng dễ dàng lựa chọn loại Đầu Nối Ống Cong Ren Ngoài Mini PL phù hợp với nhu cầu cụ thể của hệ thống, Dủ Khang cung cấp bảng tra cứu quy cách sản phẩm chi tiết dưới đây.

Mã sản phẩm	Đường kính ống (mm)	Kích thước ren	Loại ren	Ứng dụng tiêu biểu
PL3M3	3	M3	Ren ngoài	Thiết bị nhỏ, robot mini
PL3M5	3	M5	Ren ngoài	Hệ thống điều khiển nhỏ
PL4M3	4	M3	Ren ngoài	Cảm biến, thiết bị đo
PL4M5	4	M5	Ren ngoài	Hệ thống khí nén tổng quát
PL4M6	4	M6	Ren ngoài	Máy móc tự động hóa
PL6M3	6	M3	Ren ngoài	Ứng dụng đặc biệt, không gian hẹp
PL6M5	6	M5	Ren ngoài	Hệ thống khí nén công suất vừa
PL6M6	6	M6	Ren ngoài	Máy móc công nghiệp nặng

Hướng Dẫn Lựa Chọn & Ứng Dụng

Việc lựa chọn và ứng dụng Đầu Nối Ống Cong Ren Ngoài Mini PL đúng cách sẽ tối ưu hóa hiệu suất của hệ thống khí nén và kéo dài tuổi thọ của các thiết bị. Để đảm bảo bạn chọn được sản phẩm phù hợp nhất và sử dụng nó một cách hiệu quả, Dủ Khang cung cấp hướng dẫn chi tiết dưới đây. Những thông tin này sẽ giúp bạn tránh được những sai lầm phổ biến và tận dụng tối đa các tính năng của đầu nối. Hãy cùng tìm hiểu các yếu tố quan trọng khi lựa chọn và những ứng dụng thực tế của sản phẩm này.

Hướng dẫn lựa chọn đầu nối ống cong ren ngoài Mini PL

Khi lựa chọn đầu nối ống cong ren ngoài Mini PL, bạn cần xem xét một số yếu tố quan trọng để đảm bảo sự tương thích và hiệu quả:

• Đường kính ống: Xác định đường kính ngoài của ống khí nén mà bạn đang sử dụng. Đầu nối này có các kích thước phổ biến như 3mm, 4mm, 6mm. Việc chọn đúng đường kính ống là yếu tố cơ bản để đảm bảo kết nối kín và không bị rò rỉ. Sai lệch dù nhỏ cũng có thể gây ra sự cố.

• Kích thước ren: Kiểm tra kích thước ren của cổng kết nối trên thiết bị mà bạn muốn lắp đầu nối vào. Các kích thước ren phổ biến là M3, M5, M6. Đảm bảo kích thước ren của đầu nối khớp với cổng ren để có một kết nối chắc chắn và an toàn. Sử dụng thước đo ren nếu không chắc chắn.

• Áp suất và nhiệt độ làm việc: Đảm bảo rằng áp suất và nhiệt độ tối đa của hệ thống khí nén nằm trong giới hạn cho phép của đầu nối (thường là 0-1.0 MPa và 0-60°C). Nếu hệ thống hoạt động ngoài các giới hạn này, có thể gây hỏng hóc hoặc giảm tuổi thọ sản phẩm.

• Môi trường hoạt động: Xem xét môi trường mà đầu nối sẽ hoạt động. Nếu có tiếp xúc với hóa chất, dầu mỡ hoặc điều kiện khắc nghiệt, hãy đảm bảo vật liệu của đầu nối có khả năng chống chịu tốt. Sản phẩm này thường phù hợp với môi trường khí nén và chân không thông thường.
• Loại ống: Đầu nối tương thích tốt với các loại ống khí nén phổ biến như PU (Polyurethane), PA (Polyamide) và PE (Polyethylene). Đảm bảo loại ống bạn sử dụng phù hợp với khuyến nghị của nhà sản xuất để đạt hiệu quả kết nối tốt nhất.

Ứng dụng của đầu nối ống cong ren ngoài Mini PL

Đầu nối ống cong ren ngoài Mini PL được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ tin cậy của nó:

• Hệ thống tự động hóa và robot: Trong các dây chuyền sản xuất tự động, robot công nghiệp và các thiết bị điều khiển tự động, sản phẩm này giúp kết nối các đường ống khí nén cung cấp năng lượng cho các xi lanh, van và bộ truyền động. Kích thước nhỏ gọn của nó đặc biệt phù hợp với các không gian hẹp trong robot.

• Máy móc sản xuất và đóng gói: Các loại máy móc trong ngành sản xuất, đóng gói, in ấn thường sử dụng khí nén để vận hành các cơ cấu kẹp, đẩy, hoặc di chuyển sản phẩm. Đầu nối này giúp định tuyến ống khí một cách gọn gàng và hiệu quả, đảm bảo hoạt động trơn tru của máy.

• Thiết bị y tế và phòng thí nghiệm: Trong các thiết bị y tế như máy thở, máy phân tích, hoặc các hệ thống trong phòng thí nghiệm, nơi yêu cầu sự chính xác và độ tin cậy cao, đầu nối này cung cấp các kết nối khí nén an toàn và không rò rỉ. Kích thước mini cũng là một lợi thế trong các thiết bị này.

• Hệ thống khí nén tổng quát: Từ các nhà máy lớn đến các xưởng sản xuất nhỏ, sản phẩm này được dùng để xây dựng và mở rộng hệ thống khí nén, kết nối các bộ phận như bộ lọc, điều áp, van điện từ và xi lanh khí nén. Nó giúp tạo ra các đường ống khí nén hiệu quả và dễ bảo trì.
• Công cụ khí nén cầm tay: Một số công cụ khí nén cầm tay nhỏ gọn cũng có thể sử dụng loại đầu nối này để kết nối với nguồn khí, đặc biệt là khi cần một góc kết nối linh hoạt để thao tác dễ dàng hơn.

Mẹo từ Dủ Khang: Luôn kiểm tra kỹ các thông số kỹ thuật và yêu cầu của hệ thống trước khi mua hàng. Nếu có bất kỳ nghi ngờ nào, hãy liên hệ với đội ngũ kỹ thuật của Dủ Khang để được tư vấn chuyên sâu. Chúng tôi cũng cung cấp nhiều loại Thiết Bị Khí Nén và Thiết Bị Tự Động Hóa khác để đáp ứng mọi nhu cầu của bạn. Việc lựa chọn đúng sản phẩm sẽ giúp hệ thống của bạn hoạt động ổn định và bền bỉ theo thời gian.

Câu Hỏi Thường Gặp

1. Đầu nối ống cong ren ngoài Mini PL có dễ lắp đặt không?
Sản phẩm này được thiết kế với cơ chế kết nối nhanh (push-to-connect), giúp việc lắp đặt và tháo rời ống trở nên rất dễ dàng. Bạn chỉ cần đẩy ống vào đầu nối cho đến khi nó khớp chặt, không cần dụng cụ đặc biệt. Để tháo ra, chỉ cần nhấn vòng nhả và kéo ống.

2. Tôi có thể sử dụng đầu nối này với loại ống nào?
Đầu nối ống cong ren ngoài Mini PL tương thích với các loại ống khí nén phổ biến như ống PU (Polyurethane), PA (Polyamide) và PE (Polyethylene). Điều quan trọng là phải chọn đúng đường kính ống tương ứng với kích thước của đầu nối để đảm bảo kết nối kín và an toàn.

3. Sản phẩm này có chịu được áp suất cao không?
Đầu nối này có khả năng chịu áp suất làm việc tiêu chuẩn từ 0 đến 1.0 MPa (tương đương 0-10 kgf/cm²) và áp suất tối đa lên đến 1.5 MPa. Điều này giúp nó phù hợp với hầu hết các ứng dụng khí nén công nghiệp thông thường. Luôn kiểm tra thông số kỹ thuật cụ thể của từng model.

4. Vật liệu của đầu nối ống cong ren ngoài Mini PL là gì?
Thân của đầu nối thường được làm từ nhựa kỹ thuật cao cấp như PBT hoặc POM, mang lại độ bền và khả năng chống ăn mòn. Phần ren ngoài được làm từ đồng thau mạ niken, giúp tăng cường độ bền cơ học và khả năng chống gỉ sét trong môi trường ẩm ướt.

5. Làm thế nào để chọn đúng kích thước ren và đường kính ống?
Bạn cần đo đường kính ngoài của ống khí nén hiện có và kích thước ren của cổng kết nối trên thiết bị. Đầu nối này có các kích thước ống phổ biến (3mm, 4mm, 6mm) và kích thước ren (M3, M5, M6). Bảng tra cứu quy cách sản phẩm sẽ giúp bạn đối chiếu và lựa chọn chính xác.

6. Đầu nối này có thể tái sử dụng không?
Có, đầu nối ống cong ren ngoài Mini PL được thiết kế để có thể tháo rời và tái sử dụng nhiều lần mà không làm giảm hiệu suất, miễn là không có hư hỏng vật lý nào xảy ra với các bộ phận của nó. Tuy nhiên, cần kiểm tra gioăng làm kín và vòng kẹp ống định kỳ để đảm bảo độ kín và an toàn.
