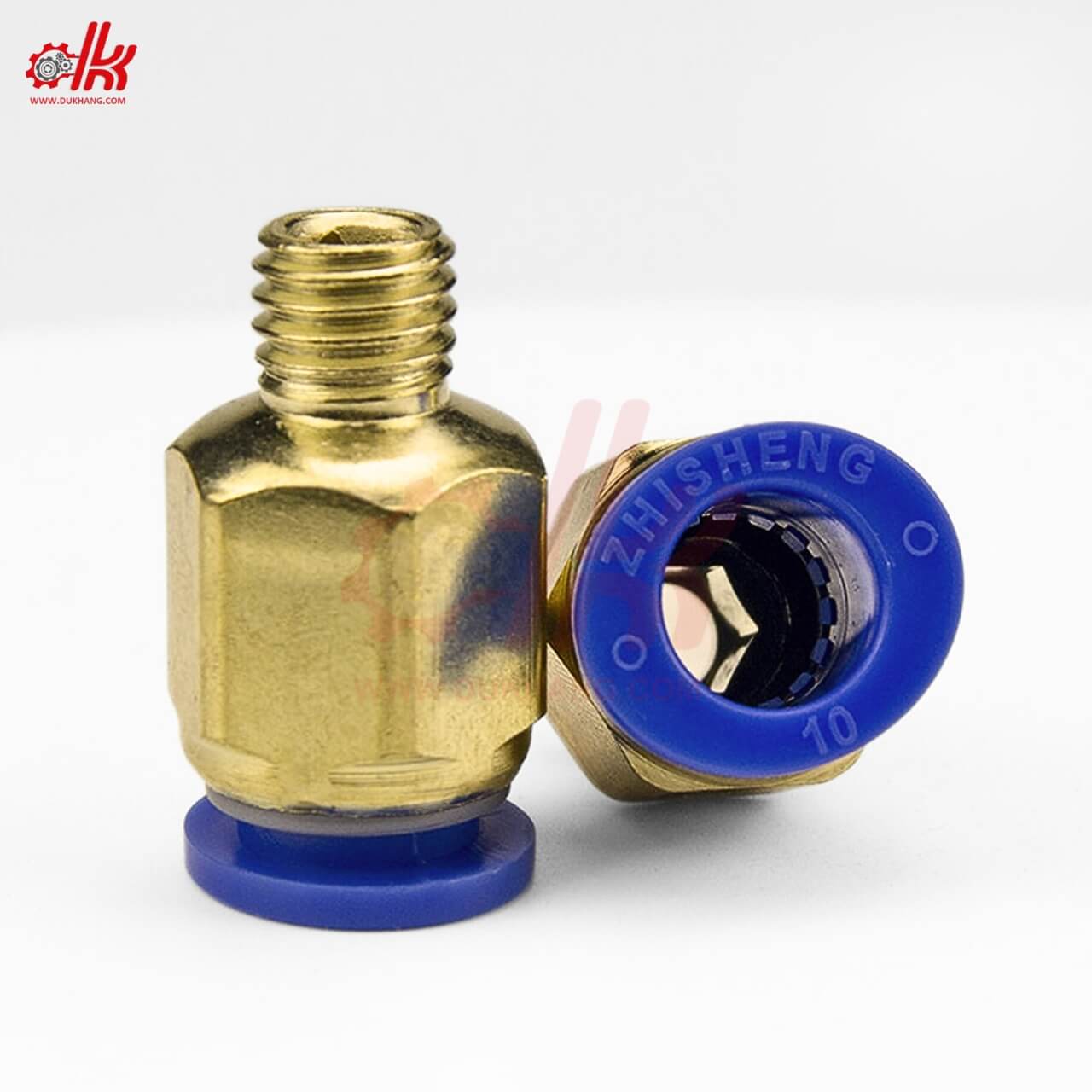

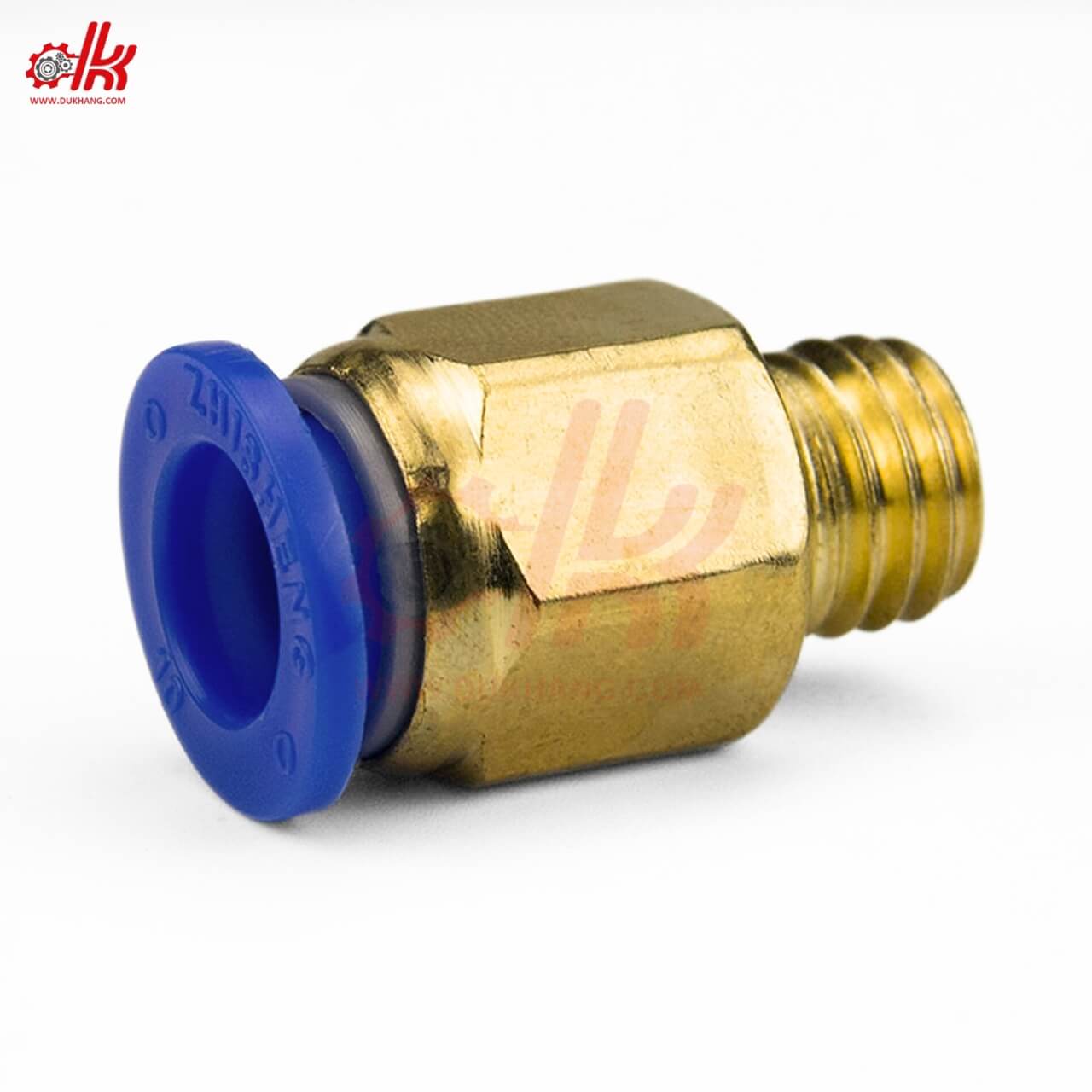

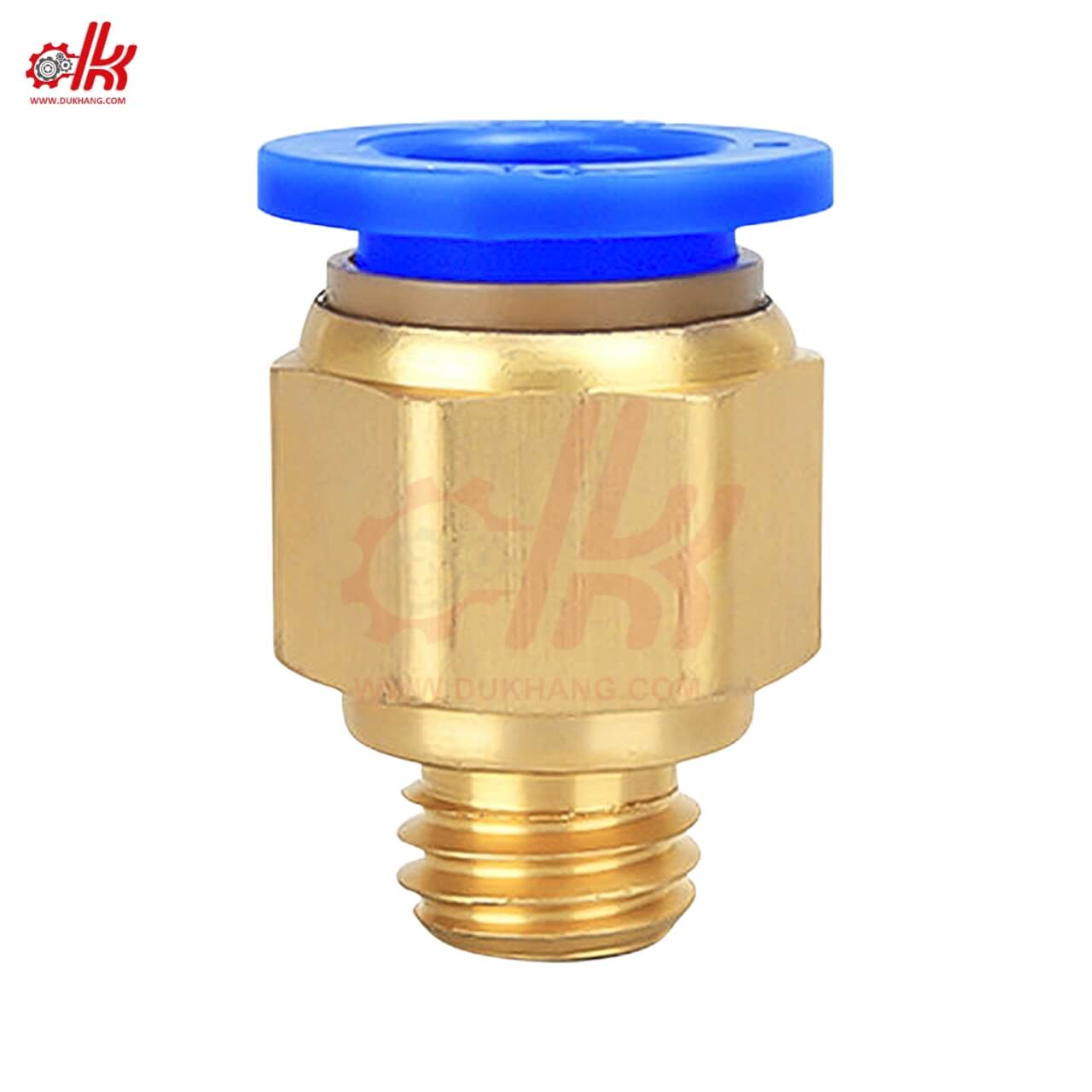

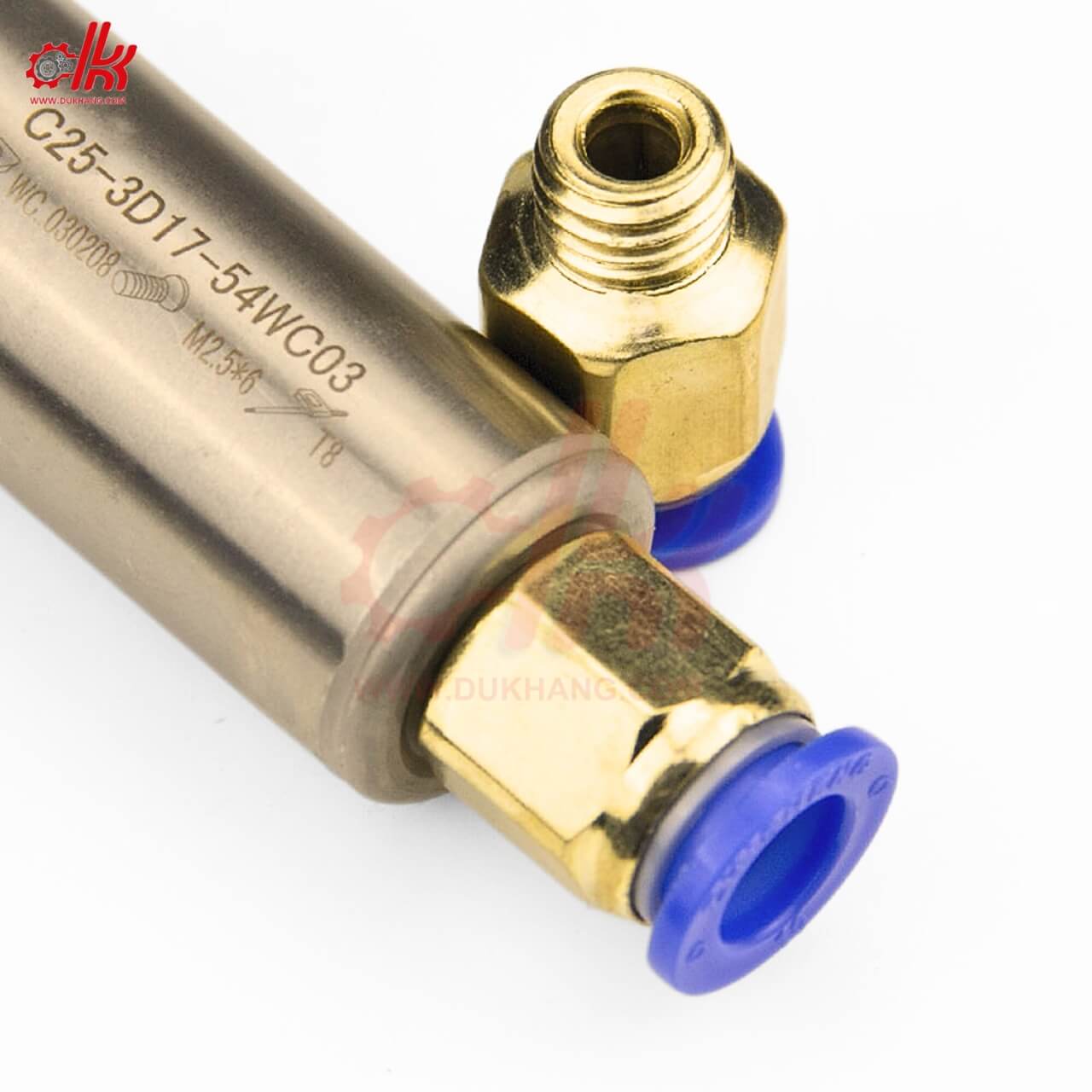

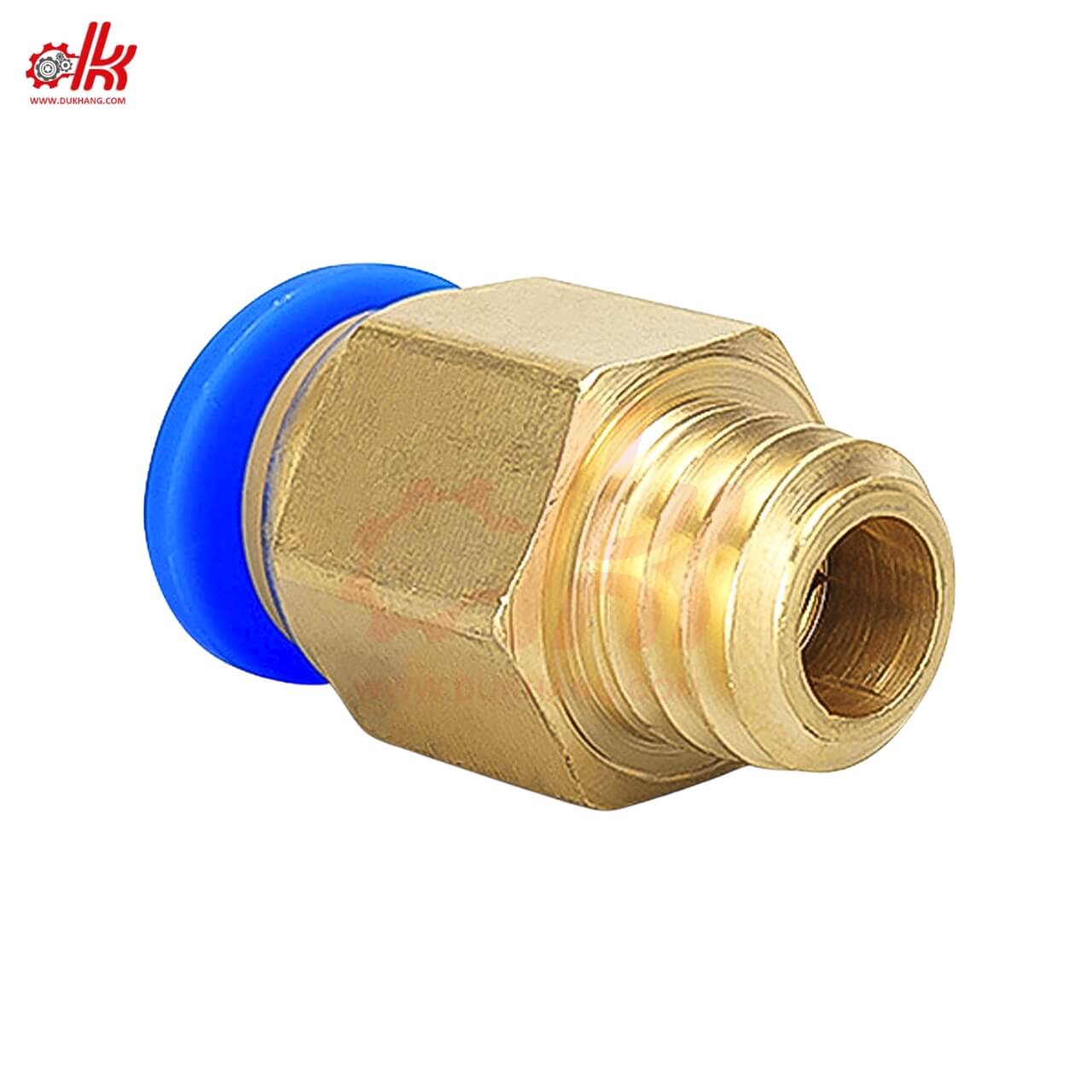

Đầu Nối Ống Thẳng Ren Ngoài To PC

Giới Thiệu Về Đầu Nối Ống Thẳng Ren Ngoài To PC

Trong các hệ thống khí nén và tự động hóa công nghiệp, việc kết nối các đường ống dẫn khí một cách nhanh chóng và chắc chắn là yếu tố quan trọng để đảm bảo hiệu suất và độ tin cậy. Đầu Nối Ống Thẳng Ren Ngoài To PC là một giải pháp kết nối chuyên dụng, được thiết kế để đáp ứng những yêu cầu này. Sản phẩm này có chức năng chính là nối ống khí nén với các thiết bị, van, hoặc xi lanh có cổng ren trong, tạo ra một đường dẫn khí thẳng và ổn định.

Sản Phẩm Cùng Loại : Đầu Nối Khí Nén

Thông Số Kỹ Thuật Của Đầu Nối Ống Thẳng Ren Ngoài To PC

Để hiểu rõ hơn về khả năng hoạt động và tính tương thích của đầu nối này, việc nắm vững các thông số kỹ thuật là điều cần thiết. Dưới đây là các thông số kỹ thuật chung cho dòng Đầu Nối Ống Thẳng Ren Ngoài To PC:

• Tên sản phẩm : Đầu Nối Ống Thẳng Ren Ngoài To PC
• Chất liệu : Đồng thau mạ niken hoặc đồng thau nguyên khối
• Loại kết nối : Push-to-Connect (kết nối nhanh) cho ống, ren ngoài cho thiết bị
• Môi trường làm việc : Khí nén, chân không
• Áp suất hoạt động : 0 – 1.0 MPa (tương đương 0 – 10 bar)
• Nhiệt độ hoạt động : -5°C đến +60°C
• Kích thước ống tương thích : Đa dạng (ví dụ: 4mm, 6mm, 8mm, 10mm, 12mm đường kính ngoài)
• Kích thước ren ngoài : Đa dạng (ví dụ: M5, M6, M8, M10, M12, M14, M16, M20)
• Kiểu ren : Ren thẳng (thường là ren hệ mét hoặc BSPT)
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Ống Thẳng Ren Ngoài To PC

Dòng sản phẩm này được thiết kế với nhiều ưu điểm vượt trội, giúp tối ưu hóa hiệu suất và độ bền trong các hệ thống khí nén. Những đặc tính này không chỉ mang lại sự tiện lợi trong lắp đặt mà còn đảm bảo hoạt động ổn định và an toàn trong suốt quá trình sử dụng. Dưới đây là các ưu điểm nổi bật của Đầu Nối Ống Thẳng Ren Ngoài To PC:

✅ Lắp đặt nhanh chóng: Cơ chế Push-to-Connect cho phép người dùng kết nối ống khí chỉ bằng một thao tác đẩy đơn giản, không cần sử dụng dụng cụ phức tạp. Điều này giúp tiết kiệm đáng kể thời gian và công sức trong quá trình lắp đặt và thay thế, đặc biệt trong các hệ thống lớn hoặc khi cần bảo trì khẩn cấp.

✅ Độ kín khí cao: Thiết kế vòng đệm (O-ring) và vòng kẹp chuyên dụng đảm bảo kết nối chắc chắn và kín khí tuyệt đối. Điều này ngăn chặn rò rỉ khí nén, giúp duy trì áp suất ổn định trong hệ thống và giảm thiểu lãng phí năng lượng. Độ kín khí là yếu tố quan trọng để đảm bảo hiệu suất làm việc của các thiết bị khí nén.

✅ Vật liệu bền bỉ: Được chế tạo từ đồng thau chất lượng cao, có thể được mạ niken, đầu nối này có khả năng chống ăn mòn, chống gỉ sét và chịu được va đập tốt. Vật liệu này đảm bảo tuổi thọ sản phẩm lâu dài, ngay cả khi hoạt động trong môi trường công nghiệp khắc nghiệt, có độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ.

✅ Khả năng tái sử dụng: Đầu nối có thể được tháo rời và tái sử dụng nhiều lần mà không làm giảm hiệu quả kết nối. Điều này mang lại lợi ích kinh tế, giảm chi phí thay thế phụ tùng và thân thiện với môi trường hơn. Khả năng tái sử dụng cũng giúp linh hoạt hơn trong việc thay đổi cấu hình hệ thống.

✅ Tương thích rộng rãi: Với nhiều kích thước ống và ren ngoài khác nhau, đầu nối này tương thích với hầu hết các loại ống khí nén tiêu chuẩn và các cổng thiết bị công nghiệp. Sự đa dạng về quy cách giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với hệ thống hiện có, giảm thiểu nhu cầu về các phụ kiện chuyển đổi.

✅ Thiết kế tối ưu dòng chảy: Cấu trúc thẳng của đầu nối giúp duy trì dòng chảy khí nén ổn định, giảm thiểu trở lực và tổn thất áp suất. Điều này góp phần nâng cao hiệu suất hoạt động của toàn bộ hệ thống khí nén, đảm bảo các thiết bị nhận được lượng khí cần thiết để vận hành tối ưu.

Những ưu điểm này làm cho đầu nối trở thành một lựa chọn đáng tin cậy cho các kỹ sư và nhà quản lý hệ thống. Việc đầu tư vào một sản phẩm chất lượng như model này không chỉ cải thiện hiệu suất mà còn giảm thiểu chi phí bảo trì và sửa chữa trong dài hạn. Sản phẩm này là một thành phần quan trọng để xây dựng một hệ thống khí nén hiệu quả và bền vững.

Cấu Tạo Chi Tiết Của Đầu Nối Ống Thẳng Ren Ngoài To PC

Để hiểu rõ cách thức hoạt động và những ưu điểm của sản phẩm, việc tìm hiểu cấu tạo chi tiết của nó là điều cần thiết. Mỗi bộ phận của đầu nối đều có vai trò riêng, góp phần tạo nên một kết nối chắc chắn và hiệu quả. Dưới đây là các thành phần chính cấu tạo nên Đầu Nối Ống Thẳng Ren Ngoài To PC:

• Thân đầu nối: Đây là phần chính của đầu nối, thường được làm từ đồng thau nguyên khối hoặc đồng thau mạ niken. Thân đầu nối có hình dạng trụ hoặc lục giác ở giữa để dễ dàng siết chặt bằng cờ lê. Phần thân này chứa tất cả các bộ phận khác và là nơi chịu lực chính, đảm bảo độ bền và khả năng chịu áp suất của sản phẩm. Chất liệu đồng thau mang lại khả năng chống ăn mòn và độ cứng cần thiết cho môi trường công nghiệp.

• Ren ngoài: Nằm ở một đầu của thân đầu nối, phần ren này được gia công chính xác để kết nối với các cổng ren trong của thiết bị, van hoặc xi lanh. Ren ngoài có nhiều kích thước và bước ren khác nhau (ví dụ: M5, M6, M8, M10, M12, M14, M16, M20) để phù hợp với các tiêu chuẩn công nghiệp. Việc có ren ngoài giúp tạo ra một kết nối cơ học vững chắc và kín đáo.

• Vòng kẹp: Vòng kẹp, thường được làm từ nhựa kỹ thuật hoặc kim loại, nằm bên trong phần Push-to-Connect. Chức năng của nó là giữ chặt ống khí nén khi ống được đẩy vào đầu nối. Các răng cưa hoặc ngạnh nhỏ trên vòng kẹp sẽ bám vào bề mặt ngoài của ống, ngăn không cho ống bị tuột ra dưới tác động của áp suất. Vòng kẹp được thiết kế để giữ ống chắc chắn nhưng vẫn cho phép tháo rời dễ dàng khi cần.

• Vòng đệm: Nằm phía trong vòng kẹp, vòng đệm thường làm từ cao su nitrile (NBR) hoặc vật liệu đàn hồi khác. O-ring có nhiệm vụ tạo ra một lớp đệm kín giữa ống khí và thân đầu nối, ngăn chặn hoàn toàn sự rò rỉ khí nén. Độ đàn hồi của O-ring đảm bảo độ kín ngay cả khi có rung động hoặc thay đổi áp suất trong hệ thống. Đây là thành phần quan trọng nhất để đảm bảo độ kín của kết nối.

• Nắp nhựa: Nắp nhựa màu xanh (hoặc màu khác tùy nhà sản xuất) nằm ở phía ngoài cùng của phần Push-to-Connect. Khi nhấn nắp này, vòng kẹp sẽ nhả ra, cho phép người dùng dễ dàng tháo ống khí nén ra khỏi đầu nối. Thiết kế này giúp việc tháo lắp trở nên thuận tiện mà không cần dụng cụ, đồng thời bảo vệ vòng kẹp và O-ring khỏi bụi bẩn và hư hại. Thiết bị này là một phần không thể thiếu trong các hệ thống khí nén hiện đại.

Sự kết hợp của các bộ phận này tạo nên một sản phẩm hoàn chỉnh, mang lại hiệu suất kết nối cao và độ bền vượt trội. Việc hiểu rõ cấu tạo giúp người dùng dễ dàng bảo trì, khắc phục sự cố và lựa chọn đúng loại đầu nối phù hợp với yêu cầu kỹ thuật của hệ thống. Dòng đầu nối này là một giải pháp kết nối đáng tin cậy cho mọi ứng dụng khí nén.

Bảng Tra Cứu Quy Cách Sản Phẩm

Để hỗ trợ quý khách hàng trong việc lựa chọn chính xác loại đầu nối phù hợp với nhu cầu, Dủ Khang cung cấp bảng tra cứu quy cách chi tiết cho dòng sản phẩm này.

Mã Sản Phẩm	Kích Thước Ống (OD x ID)	Kích Thước Ren Ngoài (Đường kính x Bước ren)	Loại Ren
PC8-M8x1.25	8×5 mm	M8x1.25	Thẳng
PC8-M10x1.5	8×5 mm	M10x1.5	Thẳng
PC8-M12x1.75	8×5 mm	M12x1.75	Thẳng
PC10-M10x1.5	10×6.5 mm	M10x1.5	Thẳng
PC10-M12x1.75	10×6.5 mm	M12x1.75	Thẳng
PC10-M14x2	10×6.5 mm	M14x2	Thẳng
PC10-M16x2	10×6.5 mm	M16x2	Thẳng
PC12-M12x1.75	12×8 mm	M12x1.75	Thẳng
PC12-M14x2	12×8 mm	M14x2	Thẳng
PC12-M16x2	12×8 mm	M16x2	Thẳng

Hướng Dẫn Lựa Chọn & Ứng Dụng

Việc lựa chọn và ứng dụng đúng loại đầu nối là yếu tố then chốt để đảm bảo hiệu suất và độ an toàn của hệ thống khí nén. Một lựa chọn sai có thể dẫn đến rò rỉ khí, giảm hiệu suất hoặc thậm chí gây hư hỏng thiết bị. Phần này sẽ cung cấp hướng dẫn chi tiết giúp bạn chọn lựa và sử dụng Đầu Nối Ống Thẳng Ren Ngoài To PC một cách hiệu quả nhất.

Hướng dẫn lựa chọn đầu nối

Để chọn được đầu nối phù hợp, bạn cần xem xét các yếu tố sau:

• Kích thước ống: Xác định đường kính ngoài (OD) và đường kính trong (ID) của ống khí nén mà bạn muốn kết nối. Đầu nối phải có kích thước Push-to-Connect tương ứng (ví dụ: PC8 cho ống 8mm, PC10 cho ống 10mm). Việc khớp đúng kích thước ống là điều kiện tiên quyết để đảm bảo độ kín và giữ ống chắc chắn.

• Kích thước ren ngoài: Kiểm tra kích thước và bước ren của cổng thiết bị mà đầu nối sẽ được vặn vào. Các kích thước ren phổ biến bao gồm M5, M6, M8, M10, M12, M14, M16, M20 với các bước ren tiêu chuẩn. Đảm bảo rằng ren của đầu nối khớp hoàn toàn với ren của thiết bị để tránh rò rỉ và hư hỏng ren.

• Môi trường và điều kiện làm việc: Đánh giá áp suất và nhiệt độ hoạt động tối đa của hệ thống. Đầu nối này thường chịu được áp suất lên đến 1.0 MPa và nhiệt độ từ -5°C đến +60°C. Nếu hệ thống của bạn hoạt động ngoài phạm vi này, bạn cần tìm kiếm các loại đầu nối chuyên dụng hơn. Ngoài ra, cần xem xét liệu môi trường có chứa hóa chất ăn mòn hay không để chọn vật liệu phù hợp (ví dụ: đồng thau mạ niken cho khả năng chống ăn mòn tốt hơn).

Ứng dụng phổ biến của đầu nối

Sản phẩm này được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và hiệu quả của nó:

• Hệ thống khí nén công nghiệp: Đây là ứng dụng chính của đầu nối, dùng để kết nối ống khí từ máy nén đến các van điều khiển, xi lanh khí nén, bộ lọc, bộ điều áp và các thiết bị truyền động khác. Sản phẩm này giúp xây dựng các mạch khí nén phức tạp một cách gọn gàng và hiệu quả.

• Máy móc tự động hóa và robot: Trong các dây chuyền sản xuất tự động, robot công nghiệp và các thiết bị điều khiển tự động, đầu nối này cung cấp các kết nối khí nén đáng tin cậy cho các bộ phận chấp hành, kẹp khí và các cơ cấu di chuyển. Khả năng lắp đặt nhanh giúp giảm thời gian dừng máy khi cần thay đổi hoặc bảo trì.

• Thiết bị đóng gói và in ấn: Các máy đóng gói, máy dán nhãn, máy in công nghiệp thường sử dụng khí nén để vận hành các cơ cấu kẹp, đẩy hoặc nâng hạ sản phẩm. Đầu nối này đảm bảo các kết nối khí nén ổn định, góp phần vào hoạt động trơn tru của các thiết bị này.

Mẹo từ Dủ Khang: Luôn kiểm tra kỹ các thông số kỹ thuật của ống và thiết bị trước khi chọn đầu nối. Sử dụng băng tan hoặc keo làm kín ren chuyên dụng cho phần ren ngoài để đảm bảo độ kín tuyệt đối và tránh rò rỉ khí. Đảm bảo ống được cắt vuông góc và không có gờ sắc để tránh làm hỏng O-ring khi lắp đặt.

Câu hỏi thường gặp

1. Đầu nối ống thẳng ren ngoài To PC có thể sử dụng với loại ống nào?
Đầu nối này tương thích với nhiều loại ống khí nén tiêu chuẩn, bao gồm ống PU (Polyurethane), ống PE (Polyethylene) và ống Nylon. Điều quan trọng là đường kính ngoài của ống phải khớp chính xác với kích thước của phần Push-to-Connect trên đầu nối (ví dụ: ống 8mm cho đầu nối PC8, ống 10mm cho đầu nối PC10). Đảm bảo ống được cắt vuông góc và không có gờ sắc để tránh làm hỏng vòng đệm bên trong.

2. Làm thế nào để lắp đặt và tháo ống khỏi đầu nối này?
Để lắp đặt, bạn chỉ cần đẩy ống khí nén vào phần Push-to-Connect cho đến khi cảm thấy ống đã vào khớp và được giữ chặt. Để tháo ống, nhấn giữ nắp nhựa màu xanh (hoặc màu khác) xuống sát thân đầu nối, sau đó kéo ống ra. Cơ chế này giúp việc lắp đặt và tháo rời trở nên nhanh chóng và dễ dàng mà không cần dụng cụ.

3. Đầu nối này có khả năng chịu được áp suất và nhiệt độ bao nhiêu?
Sản phẩm này thường có khả năng chịu áp suất hoạt động tối đa khoảng 1.0 MPa (tương đương 10 bar) và nhiệt độ làm việc từ -5°C đến +60°C. Các thông số này có thể thay đổi một chút tùy thuộc vào nhà sản xuất và vật liệu cụ thể. Luôn kiểm tra thông số kỹ thuật chi tiết của từng model để đảm bảo phù hợp với yêu cầu hệ thống của bạn.

4. Có cần sử dụng băng tan cho phần ren ngoài không?
Có, việc sử dụng băng tan (PTFE tape) hoặc keo làm kín ren chuyên dụng là rất cần thiết cho phần ren ngoài của đầu nối. Điều này giúp tạo ra một kết nối kín khí hoàn hảo, ngăn chặn rò rỉ khí nén qua các khe hở nhỏ giữa ren của đầu nối và cổng ren của thiết bị. Việc này góp phần đảm bảo hiệu suất và an toàn cho toàn bộ hệ thống.

5. Đầu nối này có thể tái sử dụng được không?
Có, một trong những ưu điểm của loại đầu nối này là khả năng tái sử dụng. Bạn có thể tháo rời ống và lắp lại nhiều lần mà không làm giảm đáng kể hiệu quả kết nối, miễn là các bộ phận bên trong (vòng kẹp, O-ring) không bị hư hại. Tuy nhiên, nếu đầu nối bị mòn hoặc hư hỏng, việc thay thế là cần thiết để đảm bảo độ kín và an toàn.

6. Làm sao để biết kích thước ren phù hợp?
Bạn cần đo đường kính ngoài của ren trên thiết bị hoặc tham khảo tài liệu kỹ thuật của thiết bị đó. Các kích thước ren phổ biến thường được ký hiệu bằng chữ M (ví dụ: M8, M10, M12) kèm theo bước ren (ví dụ: M8x1.25, M10x1.5). Đảm bảo rằng kích thước ren ngoài của đầu nối khớp với kích thước ren trong của cổng thiết bị để có kết nối chính xác và an toàn.
