Phân Biệt Đồng Hồ Áp Suất Bourdon và Dạng Màng Trong Công Nghiệp 2026
Trong thế giới công nghiệp hiện đại, việc đo lường áp suất chính xác là yếu tố sống còn để đảm bảo an toàn, hiệu quả và tuổi thọ của hệ thống. Tuy nhiên, không phải lúc nào việc lựa chọn đồng hồ áp suất cũng đơn giản như vẻ ngoài của nó. Một quyết định sai lầm có thể dẫn đến hỏng hóc liên tục, chi phí bảo trì đội lên và thậm chí là rủi ro vận hành. Nhận thấy tầm quan trọng này, kênh YouTube đã cho ra mắt một video kỹ thuật chuyên sâu mang tên “Soi Cấu Tạo Bên Trong: Phân Biệt Đồng Hồ Áp Suất Bourdon vs. Dạng Màng”, cung cấp cái nhìn toàn diện về nguyên lý hoạt động và ứng dụng của hai loại đồng hồ áp suất phổ biến nhất.
Video này không chỉ dừng lại ở việc giới thiệu mà còn “mổ xẻ” từng chi tiết cấu tạo, từ đó giúp người xem hiểu rõ bản chất và đưa ra lựa chọn phù hợp nhất cho từng môi trường cụ thể. Bài đánh giá này sẽ đi sâu vào những điểm nổi bật của video, phân tích chuyên môn và tổng kết những kiến thức cốt lõi mà người xem có thể học được.
Xem thêm sản phẩm Đồng Hồ Áp Suất tại đây
1. Sai Lầm Phổ Biến Lựa Chọn Đồng Hồ Áp Suất

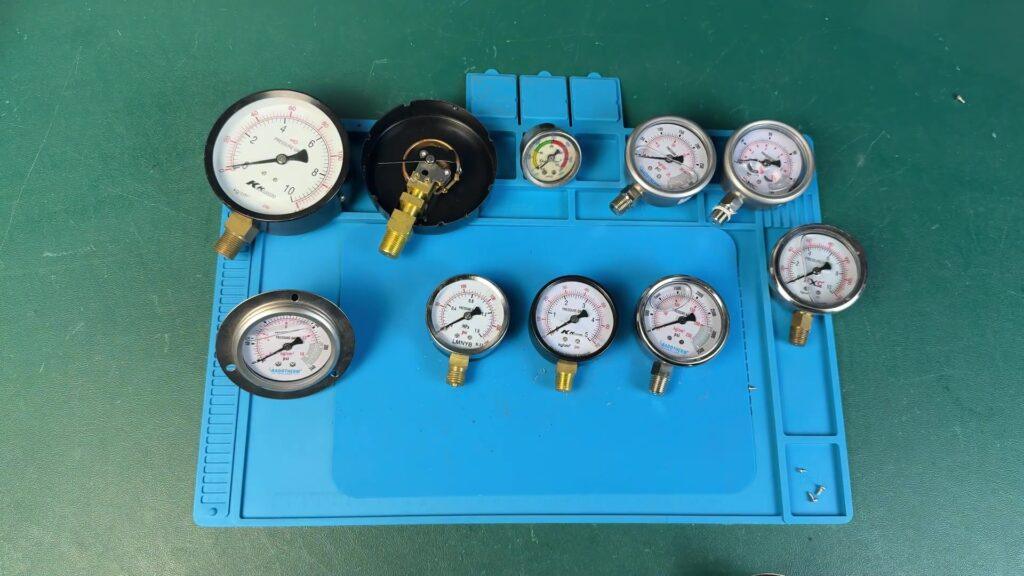

Mở đầu video, người dẫn chương trình đã chỉ ra một thực trạng đáng báo động: nhiều anh em kỹ sư hoặc nhân viên vật tư thường chỉ quan tâm đến hai yếu tố khi mua đồng hồ áp suất là chân ren có vừa hay không và dải đo có phù hợp. Họ tin rằng chỉ cần lắp vừa là có thể sử dụng. Tuy nhiên, môi trường công nghiệp khắc nghiệt hơn rất nhiều. Việc chọn sai loại đồng hồ cho sai môi trường không chỉ dẫn đến hỏng hóc liên tục mà còn gây tốn kém chi phí thay thế và bảo trì.

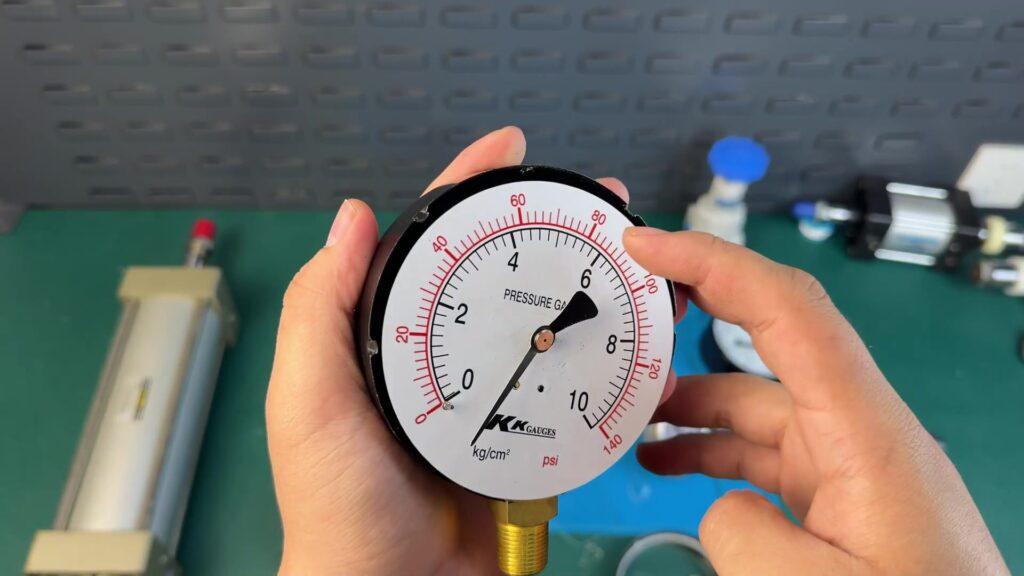

Người dẫn chương trình minh họa bằng một chiếc đồng hồ áp suất bị hỏng, kim chỉ thị bị lệch, nhấn mạnh rằng đây là vấn đề thường gặp khi thiết bị không được chọn đúng với điều kiện vận hành. Điều này đặt ra câu hỏi lớn về tầm quan trọng của việc hiểu rõ cấu tạo bên trong và nguyên lý hoạt động của từng loại đồng hồ. Video hứa hẹn sẽ giải quyết những trường hợp khó hơn, vượt ra ngoài loại ống Bourdon chữ C thông thường vốn chỉ phù hợp với nước sạch hay khí nén.
2. Khám Phá Cấu Tạo và Nguyên Lý Hoạt Động của Đồng Hồ Áp Suất Bourdon
Video đã dành một phần đáng kể để phân tích chi tiết về đồng hồ áp suất dạng ống Bourdon, bắt đầu từ loại phổ biến nhất là ống chữ C.
2.1. Đồng Hồ Bourdon Dạng Chữ C: Ưu Nhược Điểm và Giới Hạn
Đồng Hồ Áp Suất Bourdon dạng chữ C hoạt động dựa trên nguyên lý một ống kim loại cong sẽ duỗi thẳng ra khi có áp suất tác động. Tuy nhiên, biên độ duỗi này rất nhỏ. Để khuếch đại chuyển động này thành chuyển động quay của kim đồng hồ, một bộ chuyển động bánh răng trung gian là bắt buộc.
Video chỉ ra nhược điểm lớn của cơ cấu này:
* Độ chính xác giảm theo thời gian: Sau một thời gian sử dụng, bộ bánh răng có thể bị “rơ” (lỏng), làm giảm độ chính xác của phép đo.
* Kém bền khi áp suất thay đổi liên tục: Nếu áp suất biến thiên thường xuyên, bộ bánh răng sẽ nhanh chóng bị hỏng, dẫn đến giảm tuổi thọ thiết bị đáng kể.
Đây là những hạn chế khiến Đồng Hồ Áp Suất Bourdon chữ C không phù hợp với các ứng dụng đòi hỏi độ bền cao hoặc môi trường áp suất không ổn định.
2.2. Các Biến Thể Bourdon Nâng Cao: Spiral và Helical
Để khắc phục những nhược điểm của Bourdon chữ C, các nhà sản xuất đã cải tiến bằng cách tăng chiều dài của ống Bourdon. Video giới thiệu hai biến thể chính:

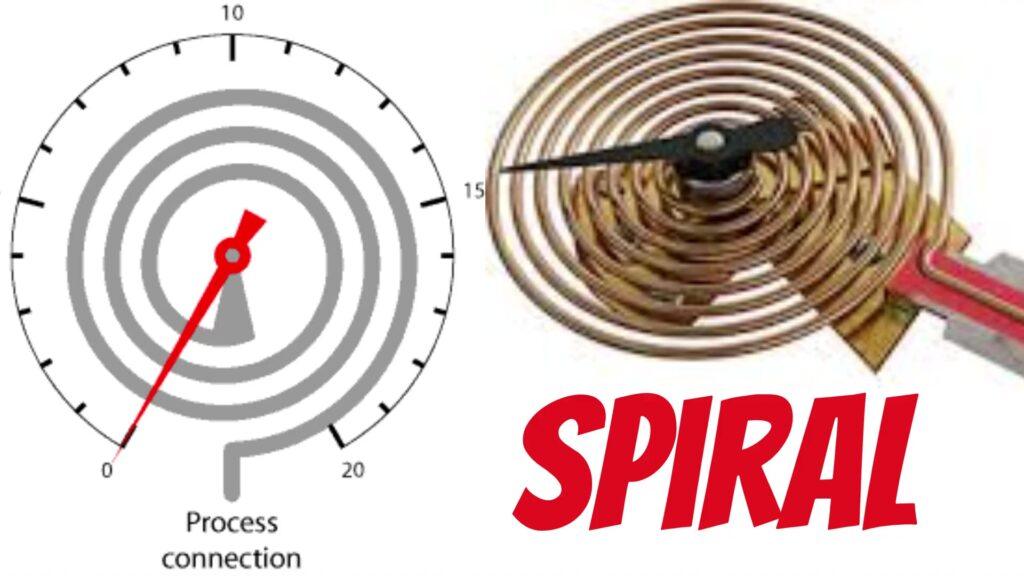

* Dạng ống phẳng (Spiral): Ống được cuộn tròn trên một mặt phẳng, thường được sử dụng cho các ứng dụng áp suất rất thấp.

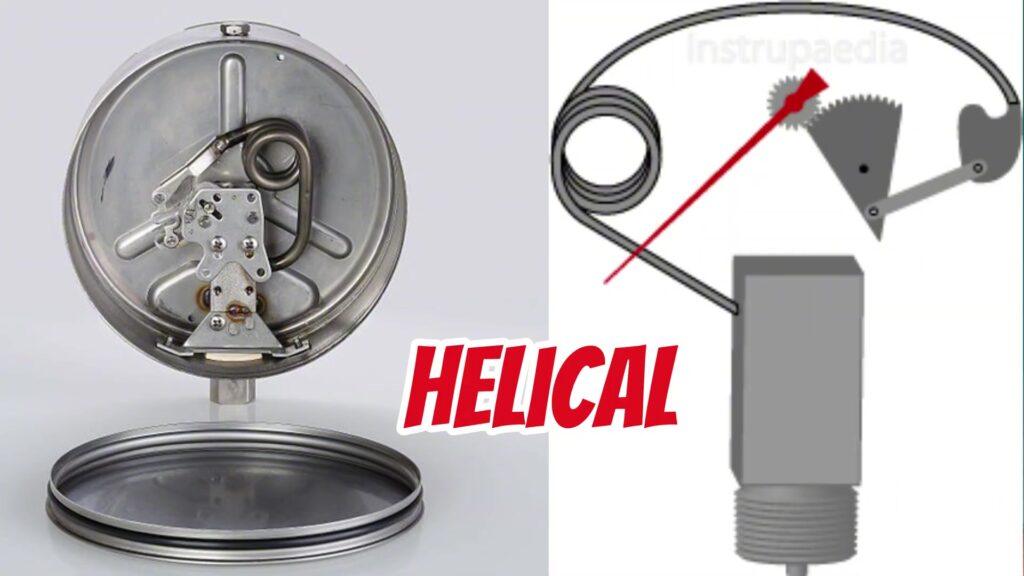

* Dạng lò xo (Helical): Ống được xoắn thành nhiều tầng, chuyên dùng cho các hệ thống áp suất cao.
Điểm mấu chốt của các biến thể này là do ống rất dài và có nhiều vòng, khi có áp suất, đầu ống sẽ chuyển động một quãng đường lớn hơn đáng kể. Điều này cho phép nó dẫn động trực tiếp kim đồng hồ mà không cần thông qua bộ bánh răng trung gian.
Ưu Điểm Nổi Bật của Bourdon Spiral/Helical:
* Độ bền vượt trội: Loại bỏ bộ bánh răng giúp giảm ma sát, tăng độ nhạy và độ chính xác.
* Khả năng chịu quá tải cao: Đặc biệt là dạng Helical, có thể dùng trong hệ thống thủy lực áp suất cao lên tới vài chục ngàn PSI, chịu được sự biến thiên áp suất liên tục tốt hơn nhiều so với loại chữ C, kéo dài tuổi thọ thiết bị.
3. Đồng Hồ Áp Suất Dạng Màng (Diaphragm) – Giải Pháp Cho Môi Chất Khó
Khi môi chất không phải là nước sạch hay khí nén mà là các chất bẩn, sệt, ăn mòn như keo, nhựa, đường, bùn, hoặc dung dịch axit, đồng hồ Bourdon thông thường sẽ gặp vấn đề nghiêm trọng. Các chất này có thể chui vào ống dẫn, đông đặc lại hoặc ăn mòn ống, dẫn đến tắc nghẽn và hư hỏng hoàn toàn. Kim đồng hồ không chạy dù áp suất vẫn tăng.
Video giới thiệu Đồng Hồ Áp Suất dạng màng như một giải pháp tối ưu cho những môi trường này.
Cấu Tạo và Nguyên Lý Hoạt Động của Đồng Hồ Áp Suất Dạng Màng

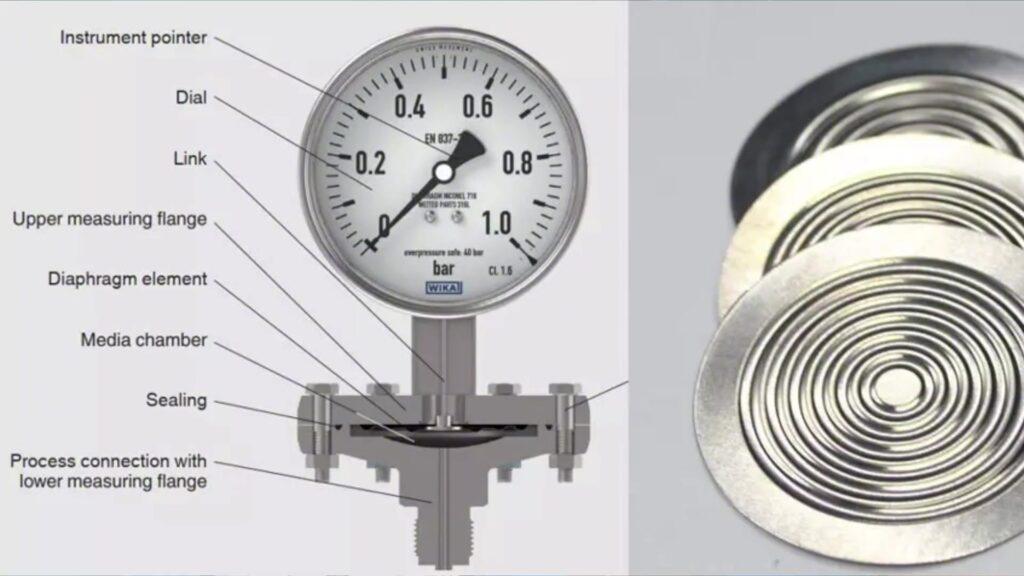

Đồng Hồ Áp Suất dạng màng có cấu tạo hoàn toàn khác biệt. Nó sử dụng một lớp màng ngăn (thường làm từ inox hoặc vật liệu chịu ăn mòn) để cách ly hoàn toàn môi chất bên ngoài với cơ cấu đo bên trong. Khi áp suất tác động, lớp màng này sẽ biến dạng và truyền chuyển động đến một cơ cấu truyền động phía trên để làm quay kim.
Lợi Ích Vượt Trội của Đồng Hồ Dạng Màng:
* Dễ dàng vệ sinh: Bề mặt màng phẳng và rộng, dễ dàng tháo ra lau chùi khi bị bám bẩn.
* Khả năng chống ăn mòn cao: Có thể lựa chọn vật liệu màng phù hợp (như phủ PTFE hay Tantalum) tùy thuộc vào loại hóa chất, đảm bảo đồng hồ không bị thủng hay hư hại. Đây là ưu điểm mà đồng hồ ống Bourdon thông thường không thể có được.
4. Vượt Qua Thử Thách Rung Động và Sốc Áp
Video không chỉ dừng lại ở việc phân tích cấu tạo mà còn đi sâu vào các vấn đề thực tế trong bảo trì và vận hành mà đồng hồ áp suất phải đối mặt.
4.1. Rung Động Mạnh
Trong các hệ thống công nghiệp như máy nén khí hay bơm cao áp, rung động là điều không thể tránh khỏi. Nếu lắp Đồng Hồ Áp Suất thông thường vào, kim sẽ rung lắc mạnh, gây khó đọc thông số và làm mòn các khớp nối cơ khí bên trong.
Để khắc phục, video gợi ý:

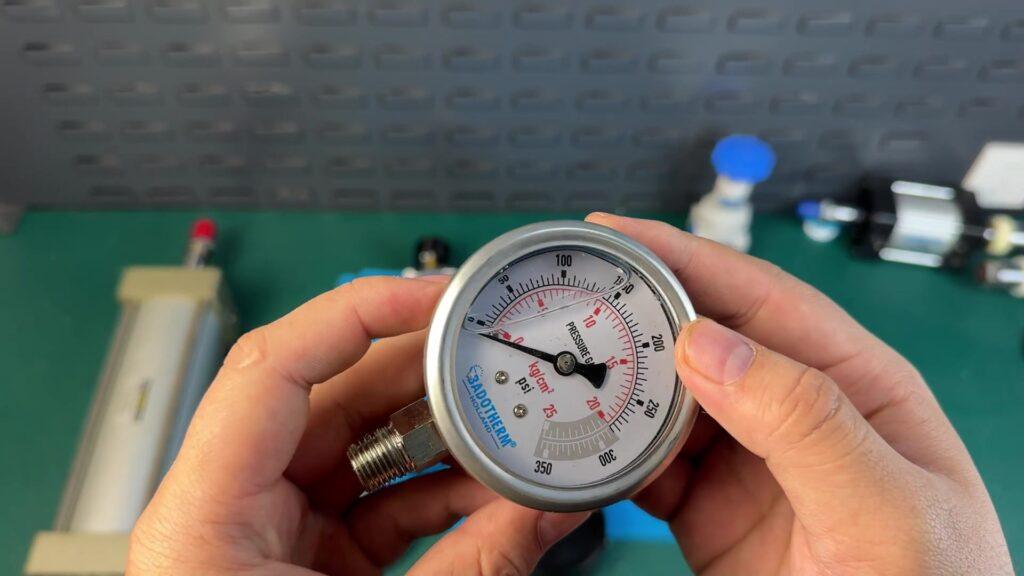

* Sử dụng đồng hồ dạng dầu (bên trong chứa glycerin) để giảm chấn.
* Tốt nhất là dùng loại không có bánh răng như Helical Bourdon, vốn có khả năng chịu rung động tốt hơn nhiều.
4.2. Sốc Áp
Hiện tượng sốc áp, hay “búa nước”, xảy ra khi van đóng mở đột ngột, gây ra sự tăng vọt áp suất trong tích tắc. Đồng Hồ Áp Suất Bourdon thông thường không chịu nổi cú sốc này. Ống Bourdon có thể bị biến dạng vĩnh viễn, dẫn đến tình trạng kim vẫn chỉ số 5 hoặc 10 ngay cả khi không có áp suất. Điều này cực kỳ nguy hiểm vì nó đánh giá sai tình trạng của hệ thống, tiềm ẩn rủi ro lớn. Các loại đồng hồ nâng cao hơn sẽ có khả năng chịu sốc áp tốt hơn.
5. Tổng Kết và Nguyên Tắc Chọn Đồng Hồ Áp Suất Đúng Cách
Cuối video, người dẫn chương trình đã đúc kết lại ba nguyên tắc vàng để lựa chọn đồng hồ áp suất chính xác, giúp người xem dễ dàng áp dụng vào thực tế:
1. Nước sạch, khí nén, ít rung động: Sử dụng loại ống Bourdon chữ C (phổ thông nhất).
2. Áp suất cao, rung động mạnh: Sử dụng ống lò xo Helical Bourdon.
3. Hóa chất, thực phẩm, chất lỏng sệt: Bắt buộc phải sử dụng đồng hồ dạng màng (Diaphragm).
Câu Hỏi Thường Gặp (FAQs)
Q1: Tại sao Đồng Hồ Áp Suất Bourdon chữ C lại dễ bị hỏng trong môi trường áp suất thay đổi liên tục?
A1: Đồng Hồ Áp Suất Bourdon chữ C sử dụng bộ bánh răng để khuếch đại chuyển động. Khi áp suất thay đổi liên tục, bộ bánh răng này phải hoạt động liên tục, dễ bị mòn, “rơ” và hỏng hóc, làm giảm độ chính xác và tuổi thọ.
Q2: Đồng Hồ Áp Suất dạng màng có thể chịu được những loại hóa chất nào?
A2: Đồng hồ dạng màng có thể chịu được nhiều loại hóa chất ăn mòn khác nhau tùy thuộc vào vật liệu màng được chọn. Các vật liệu phổ biến bao gồm inox, PTFE (Teflon) hoặc Tantalum, cho phép tùy biến để phù hợp với từng loại môi chất cụ thể.
Q3: Làm thế nào để giảm thiểu tác động của rung động lên đồng hồ áp suất?
A3: Có hai cách chính: sử dụng đồng hồ dạng dầu (chứa glycerin để giảm chấn) hoặc lựa chọn các loại đồng hồ không có bánh răng như Helical Bourdon, vốn có cấu tạo bền vững hơn trước rung động.
Q4: Hiện tượng sốc áp (water hammer) ảnh hưởng đến Đồng Hồ Áp Suất Bourdon như thế nào?
A4: Sốc áp gây ra sự tăng vọt áp suất đột ngột, khiến ống Bourdon bị biến dạng vĩnh viễn. Điều này làm cho kim đồng hồ chỉ sai ngay cả khi không có áp suất, dẫn đến việc đánh giá sai tình trạng hệ thống và tiềm ẩn nguy hiểm.
Q5: Khi nào nên cân nhắc sử dụng đồng hồ áp suất dạng xoắn (Spiral) thay vì dạng chữ C?
A5: Đồng hồ dạng xoắn (Spiral) thường được dùng cho các ứng dụng đo áp suất rất thấp, nơi cần độ nhạy cao và khả năng dẫn động trực tiếp kim mà không cần bộ bánh răng, khắc phục nhược điểm về độ bền của Bourdon chữ C.
Những Ý Chính
* Việc chọn đúng loại đồng hồ áp suất là cực kỳ quan trọng để đảm bảo độ chính xác, độ bền và an toàn trong môi trường công nghiệp.
* Đồng hồ Bourdon chữ C phù hợp cho môi trường nước sạch, khí nén, ít rung động nhưng có hạn chế về độ bền và độ chính xác khi áp suất biến thiên.
* Các biến thể Bourdon nâng cao như Spiral và Helical loại bỏ bộ bánh răng, tăng cường độ bền, độ nhạy và khả năng chịu quá tải, phù hợp cho áp suất thấp (Spiral) hoặc cao (Helical) và môi trường rung động.
* Đồng hồ dạng màng là lựa chọn lý tưởng cho môi chất bẩn, sệt, hoặc ăn mòn nhờ khả năng cách ly môi chất và dễ vệ sinh.
* Cần xem xét các yếu tố môi trường như rung động và sốc áp để chọn đồng hồ phù hợp, tránh hỏng hóc và sai lệch phép đo.
* Luôn tuân thủ ba nguyên tắc vàng: Bourdon chữ C cho môi trường “sạch” và ổn định; Helical cho áp suất cao, rung động mạnh; Dạng màng cho hóa chất, thực phẩm, chất lỏng sệt.
Tìm hiểu thêm về Áp Suất tại đây
Kết Luận
Video “Soi Cấu Tạo Bên Trong: Phân Biệt Đồng Hồ Áp Suất Bourdon vs. Dạng Màng” là một tài liệu kỹ thuật vô cùng giá trị, cung cấp kiến thức nền tảng và chuyên sâu một cách dễ hiểu. Bằng cách “mổ xẻ” từng loại đồng hồ, người xem không chỉ nắm được nguyên lý hoạt động mà còn hiểu rõ những lý do đằng sau các khuyến nghị ứng dụng. Đây là một nguồn tham khảo cần thiết không chỉ cho các kỹ sư vận hành, nhân viên bảo trì mà còn cho sinh viên ngành Đo lường – Điều khiển.
Chúng tôi đánh giá cao cách trình bày trực quan và những phân tích thực tế trong video, giúp người xem tránh được những sai lầm phổ biến và đưa ra quyết định thông minh hơn khi lựa chọn thiết bị. Đừng quên dành thời gian xem video gốc để có cái nhìn trực quan và sâu sắc hơn về chủ đề này, và hãy chia sẻ những kiến thức hữu ích này với đồng nghiệp của bạn.
