Cấu Tạo và Nguyên Lý Hoạt Động của Đồng Hồ Đo Áp Suất – Hướng Dẫn Toàn Diện Cho Kỹ Sư & Thợ Bảo Trì 2026

Đồng hồ đo áp suất là một thiết bị quen thuộc trong vô vàn hệ thống công nghiệp, từ thủy lực, khí nén cho đến các hệ thống nước sinh hoạt. Chúng ta thấy chúng ở khắp mọi nơi, hiển thị những con số tưởng chừng đơn giản nhưng lại cực kỳ quan trọng. Tuy nhiên, ít ai thực sự hiểu rõ “trái tim” bên trong của những chiếc đồng hồ cơ học này hoạt động như thế nào mà không cần đến bất kỳ mạch điện tử hay cảm biến phức tạp nào. Video “Cấu tạo và Nguyên lý hoạt động của Đồng hồ đo áp suất (Giải thích dễ hiểu nhất) #donghoapsuat” đã làm một công việc xuất sắc trong việc “mổ bụng” và giải thích cặn kẽ bí ẩn đằng sau thiết bị này, mang đến cái nhìn sâu sắc và dễ hiểu cho anh em kỹ sư, thợ bảo trì cũng như các bạn sinh viên.

Bài viết này sẽ đi sâu vào đánh giá, tóm tắt và phân tích những điểm nổi bật từ video, giúp bạn nắm vững cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất, từ đó đưa ra lựa chọn và sử dụng thiết bị hiệu quả hơn.

Xem thêm sản phẩm Đồng Hồ Áp Lực tại đây

Nội Thất Cơ Khí Đồng Hồ Áp Suất

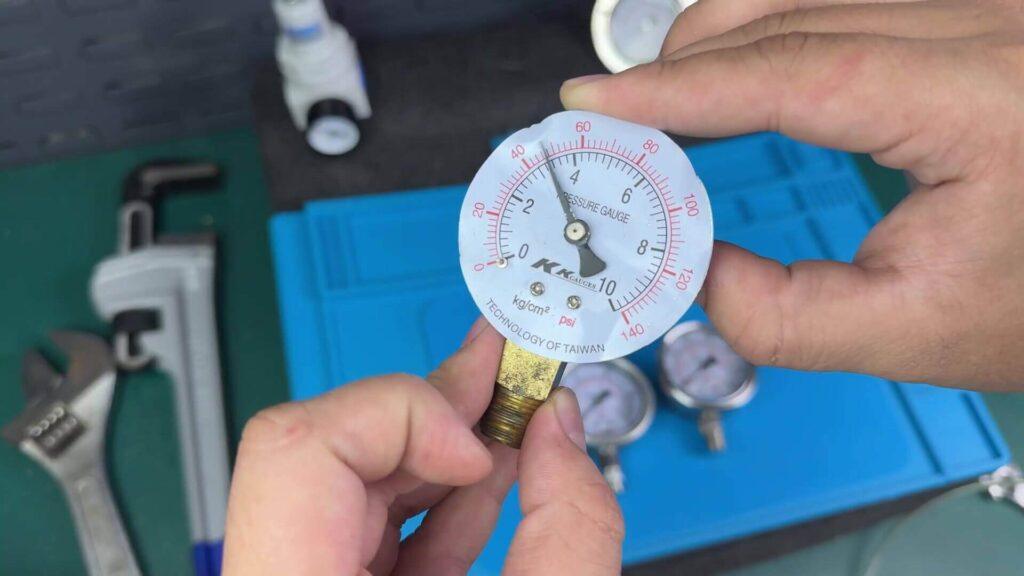

Video mở đầu bằng việc giới thiệu nhiều loại đồng hồ áp suất khác nhau, nhấn mạnh sự phổ biến của chúng. Câu hỏi cốt lõi được đặt ra là: Làm thế nào mà những chiếc đồng hồ này có thể đo chính xác áp suất mà không cần đến bất kỳ linh kiện điện tử nào? Câu trả lời nằm ở một hệ thống cơ khí cực kỳ tinh xảo, đã tồn tại và chứng minh hiệu quả trong hơn một thế kỷ. Người hướng dẫn đã trực tiếp tháo rời một chiếc đồng hồ, hé lộ bộ não cơ khí bên trong.

Khi lớp vỏ ngoài và mặt kính được loại bỏ, chúng ta có thể thấy rõ bốn thành phần chính làm nên sự hoạt động của đồng hồ:

1. Ống Bourdon: Được ví như trái tim của đồng hồ áp suất.

2. Các khớp nối: Giúp biến đổi chuyển động.

3. Bộ truyền động bánh răng: Truyền và khuếch đại chuyển động.

4. Lò xo tóc: Đảm bảo độ chính xác và ổn định của kim đo.

Ống Bourdon Huyền Thoại

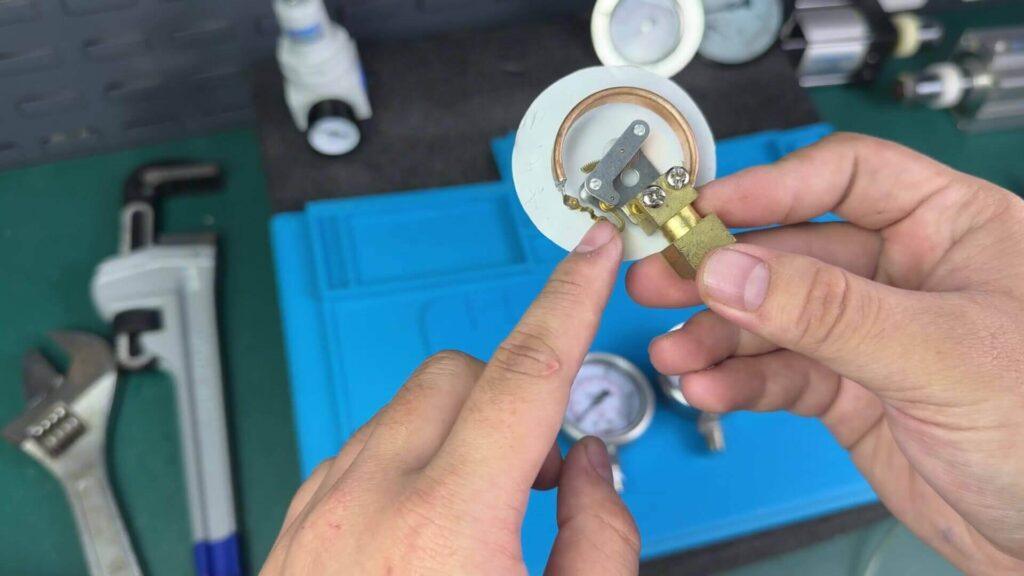

Phần quan trọng nhất, và cũng là điểm nhấn của video, là giải thích chi tiết về ống Bourdon. Người hướng dẫn đã làm rõ rằng ống Bourdon không phải là một thanh đồng đặc mà là một ống rỗng, có hình dạng chữ C hoặc xoắn ốc (tùy loại). Đây là linh kiện chịu trách nhiệm trực tiếp cảm nhận áp suất.

Nguyên lý hoạt động của ống Bourdon rất đơn giản nhưng hiệu quả: Khi khí nén hoặc thủy lực được cấp vào bên trong ống, áp lực sẽ khiến ống Bourdon duỗi thẳng ra. Hiện tượng này tương tự như việc bơm hơi vào một chiếc bánh xe, khiến nó căng phồng lên. Mức độ duỗi thẳng của ống Bourdon tỷ lệ thuận với áp suất được cấp vào. Chính sự biến dạng này là nền tảng cho việc đo lường áp suất cơ học.

Cơ Chế Chuyển Động Của Khớp Nối và Bộ Bánh Răng

Sau khi ống Bourdon duỗi ra, cần có một cơ chế để biến đổi chuyển động giãn nở tuyến tính này thành chuyển động quay của kim đo. Đây là lúc các khớp nối và bộ truyền động bánh răng phát huy tác dụng.

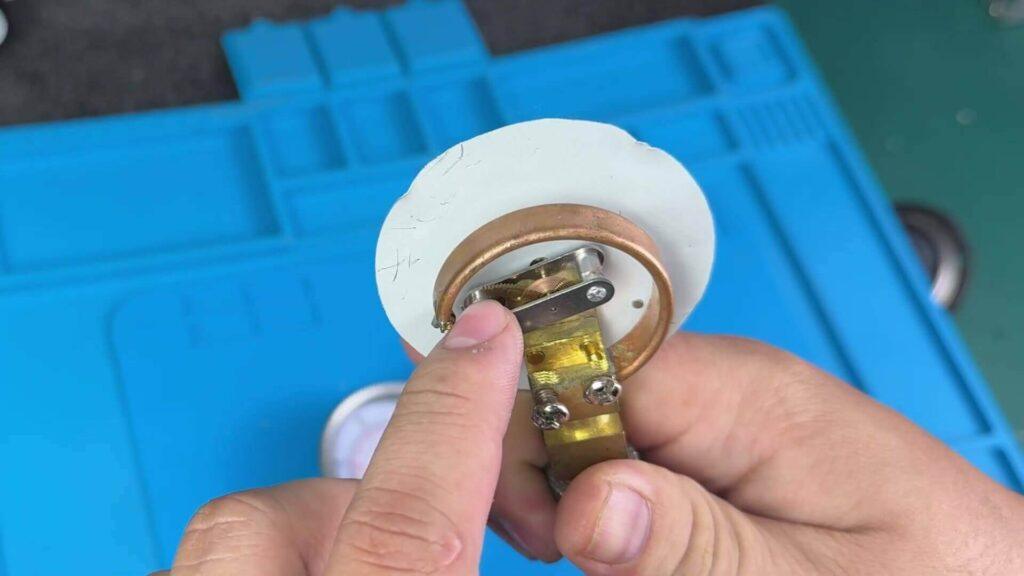

* Khớp Nối: Đầu tự do của ống Bourdon được gắn với một khớp nối. Khi ống Bourdon duỗi ra, khớp nối này sẽ di chuyển, truyền lực đến bộ bánh răng. Video minh họa rõ ràng bằng cách tác động trực tiếp vào ống Bourdon, cho thấy kim đo lập tức chuyển động theo. Khớp nối này có vai trò then chốt trong việc chuyển đổi lực giãn nở thành chuyển động quay ban đầu.

* Bộ Bánh Răng: Từ khớp nối, lực được truyền vào một hệ thống bánh răng tinh vi. Hệ thống bánh răng này không chỉ truyền động mà còn có chức năng khuếch đại chuyển động nhỏ từ ống Bourdon thành chuyển động lớn hơn, đủ để kim đo quay trên mặt số. Kim đo được gắn trực tiếp vào một trong các bánh răng cuối cùng, đảm bảo sự đồng bộ giữa chuyển động cơ khí và chỉ số hiển thị.

Vai Trò Của Lò Xo Tóc

Một thành phần nhỏ nhưng vô cùng quan trọng khác được video đề cập là lò xo tóc (hairspring). Đây là một lò xo mảnh, thường có hình dạng xoắn ốc, được gắn vào trục của kim đo.

Nhiệm vụ chính của lò xo tóc là:

* Tạo lực hồi: Đảm bảo kim đo luôn trở về vị trí ban đầu (số 0) khi không có áp suất hoặc khi áp suất giảm.

* Loại bỏ độ rơ (slack): Lò xo tóc tạo ra một lực căng nhẹ, giúp kim luôn tì sát vào bánh răng, loại bỏ các khe hở cơ khí nhỏ có thể gây ra sai số hoặc rung lắc. Nếu không có lò xo tóc, kim đồng hồ có thể bị rung liên tục, đặc biệt khi có tác động nhiệt hoặc rung động từ hệ thống, dẫn đến việc đọc chỉ số không chính xác.

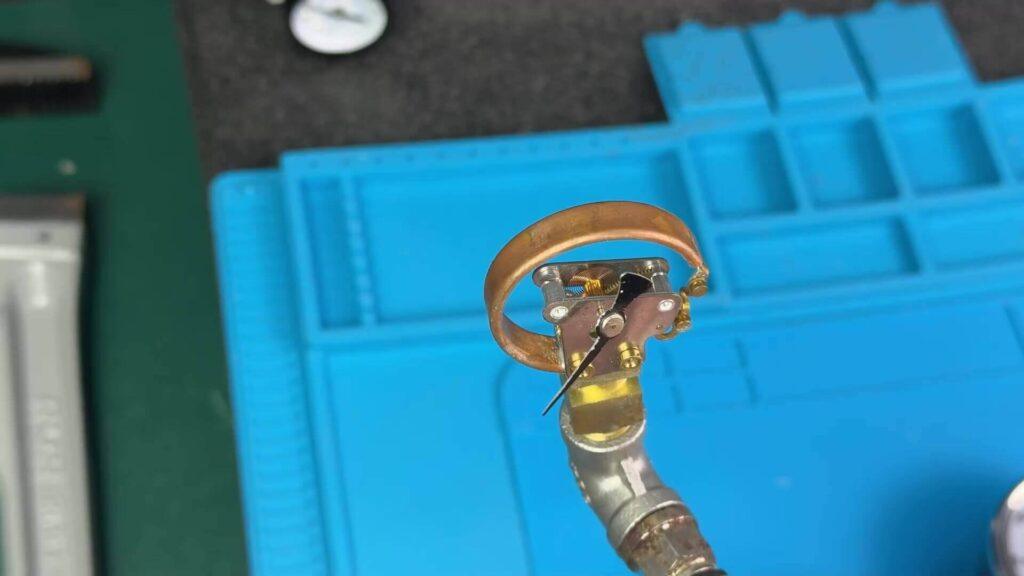

Nguyên Lý Hoạt Động Tổng Thể

Để tổng kết, video đã trình bày một cách trực quan toàn bộ quá trình hoạt động khi cấp khí vào đồng hồ:

1. Cấp áp suất: Khí (hoặc chất lỏng) được cấp vào đầu vào của đồng hồ.

2. Ống Bourdon biến dạng: Áp suất thổi vào ống Bourdon, khiến nó duỗi thẳng ra.

3. Khớp nối chuyển động: Đầu của ống Bourdon di chuyển, tác động vào khớp nối.

4. Truyền động bánh răng: Khớp nối truyền lực cơ khí đến bộ bánh răng.

5. Kim đo quay: Các bánh răng quay, làm cho kim đồng hồ nhảy lên chỉ số áp suất tương ứng.

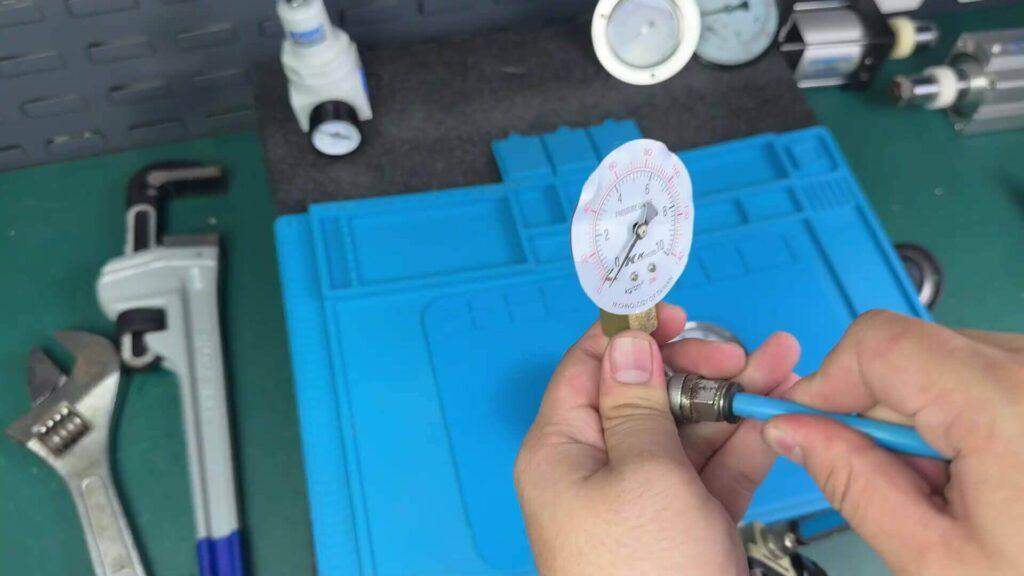

Video đã minh họa điều này bằng cách kết nối đồng hồ với nguồn khí nén, cho thấy kim đo di chuyển mượt mà và chính xác khi áp suất thay đổi.

Tìm Hiểu Đồng Hồ Áp Suất Có Dầu

Một vấn đề phổ biến mà anh em kỹ sư thường gặp phải là hiện tượng kim đồng hồ bị rung lắc, đặc biệt khi lắp đặt ở những vị trí gần máy móc có độ rung mạnh hoặc trong các hệ thống có áp suất không ổn định. Video đã đưa ra giải pháp cho vấn đề này: sử dụng đồng hồ đo áp suất có dầu.

* Cấu tạo: Những chiếc đồng hồ này được đổ đầy một loại dầu đặc biệt (thường là glycerin) bên trong vỏ.

* Tác dụng: Lớp dầu này có tác dụng giảm chấn, làm ổn định chuyển động của kim. Khi có rung động mạnh, dầu sẽ hấp thụ và làm chậm phản ứng của kim, giúp kim giữ ở trạng thái ổn định hơn, cho phép người dùng đọc chỉ số chính xác mà không bị nhiễu loạn.

* Ứng dụng: Đồng hồ có dầu rất phù hợp cho các hệ thống thủy lực, máy nén khí, hoặc các môi trường công nghiệp khắc nghiệt khác nơi rung lắc là điều không thể tránh khỏi.

Tại Sao Hiểu Cấu Tạo Lại Quan Trọng?

Video không chỉ dừng lại ở việc giải thích cấu tạo mà còn nhấn mạnh tầm quan trọng của việc hiểu biết này trong thực tế. Người hướng dẫn đã đưa ra lời khuyên giá trị:

* Chọn mua Đồng Hồ Đo Áp Suất bền hơn: Khi hiểu rõ các thành phần bên trong, bạn có thể đánh giá chất lượng và độ bền của đồng hồ tốt hơn. Ví dụ, chất liệu của ống Bourdon, độ tinh xảo của bộ bánh răng đều ảnh hưởng đến tuổi thọ và độ chính xác của thiết bị.

* Sử dụng đúng cách: Việc nắm rõ nguyên lý hoạt động giúp bạn biết khi nào nên chọn đồng hồ có dầu để chống rung, hoặc khi nào cần lưu ý đến các yếu tố môi trường có thể ảnh hưởng đến độ chính xác của đồng hồ cơ khí.

Tìm hiểu thêm về Áp Suất tại đây

Câu Hỏi Thường Gặp (FAQs)

1. Ống Bourdon là gì và nó hoạt động như thế nào?

Ống Bourdon là một ống rỗng, thường có hình chữ C, là bộ phận cảm biến chính trong đồng hồ đo áp suất cơ khí. Khi áp suất được cấp vào, ống sẽ duỗi thẳng ra, và mức độ duỗi thẳng này được chuyển đổi thành chuyển động quay của kim đo.

2. Tại sao đồng hồ đo áp suất cơ khí lại không cần mạch điện tử?

Đồng hồ đo áp suất cơ khí hoạt động hoàn toàn dựa trên nguyên lý biến dạng vật lý của ống Bourdon và hệ thống truyền động bánh răng cơ học, không cần đến bất kỳ linh kiện điện tử nào để cảm nhận hay hiển thị áp suất.

3. Lò xo tóc có vai trò gì trong đồng hồ đo áp suất?

Lò xo tóc có hai vai trò chính: tạo lực hồi để kim quay về vị trí 0 khi hết áp suất và loại bỏ độ rơ cơ khí, giúp kim luôn ổn định và không bị rung lắc do tác động nhiệt hoặc rung động từ hệ thống.

4. Khi nào nên sử dụng đồng hồ đo áp suất có dầu?

Nên sử dụng đồng hồ đo áp suất có dầu trong các hệ thống có rung động mạnh, áp suất không ổn định, hoặc môi trường làm việc khắc nghiệt để giảm chấn cho kim, giúp kim ổn định và dễ đọc hơn.

5. Làm thế nào để chọn mua đồng hồ đo áp suất bền và phù hợp?

Việc hiểu cấu tạo bên trong giúp bạn đánh giá chất lượng vật liệu, độ tinh xảo của cơ cấu. Hãy cân nhắc môi trường sử dụng (có rung động không, nhiệt độ cao không) để chọn loại đồng hồ phù hợp, ví dụ đồng hồ có dầu cho môi trường rung lắc.

Những Điểm Chính Cần Nhớ

* Đồng hồ đo áp suất cơ khí là một kỳ công của kỹ thuật cơ khí, không sử dụng điện tử.

* Ống Bourdon là bộ phận cốt lõi, biến dạng theo áp suất.

* Khớp nối và bộ bánh răng chuyển đổi và khuếch đại chuyển động của ống Bourdon thành chuyển động của kim.

* Lò xo tóc đóng vai trò quan trọng trong việc đảm bảo độ chính xác, ổn định và đưa kim về vị trí ban đầu.

* Đồng hồ có dầu là giải pháp hiệu quả cho vấn đề rung kim trong môi trường khắc nghiệt.

* Hiểu rõ cấu tạo giúp bạn lựa chọn và sử dụng đồng hồ đo áp suất hiệu quả, bền bỉ hơn.

Kết Luận

Video “Cấu tạo và Nguyên lý hoạt động của Đồng hồ đo áp suất” là một tài liệu vô cùng hữu ích, không chỉ giải thích chi tiết mà còn minh họa trực quan cách một thiết bị tưởng chừng đơn giản lại chứa đựng cả một hệ thống cơ khí thông minh. Đây là một nguồn kiến thức quý giá cho bất kỳ ai làm việc hoặc học tập trong lĩnh vực kỹ thuật, giúp củng cố nền tảng hiểu biết về các thiết bị đo lường công nghiệp.

Nếu bạn chưa xem video này, hãy dành thời gian để khám phá. Chắc chắn bạn sẽ có thêm nhiều kiến thức bổ ích để áp dụng vào công việc và học tập. Hãy để lại bình luận nếu bạn có bất kỳ thắc mắc hay chia sẻ nào về đồng hồ đo áp suất nhé!
