Phân Tích Sơ Đồ T và L Trong Van Bi 3 Ngã

Trong thiết kế hệ thống đường ống công nghiệp và thủy lực, việc điều hướng dòng chảy đóng vai trò cốt lõi đối với hiệu suất vận hành. Khác với van 2 ngã chỉ có chức năng đóng/mở (On/Off), van bi 3 ngã (3-Way Ball Valve) cung cấp giải pháp đa năng cho việc chuyển hướng, trộn hoặc chia dòng lưu chất.

Tuy nhiên, sự nhầm lẫn giữa cấu hình L-Port (Cổng L) và T-Port (Cổng T) là nguyên nhân hàng đầu dẫn đến sai sót trong lắp đặt, gây xung đột dòng chảy hoặc hỏng hóc hệ thống. Bài viết này sẽ phân tích chi tiết sơ đồ vận hành, nguyên lý kỹ thuật và ứng dụng thực tế của hai loại van này, giúp các kỹ sư và kỹ thuật viên tại Dủ Khang đưa ra lựa chọn chính xác nhất.

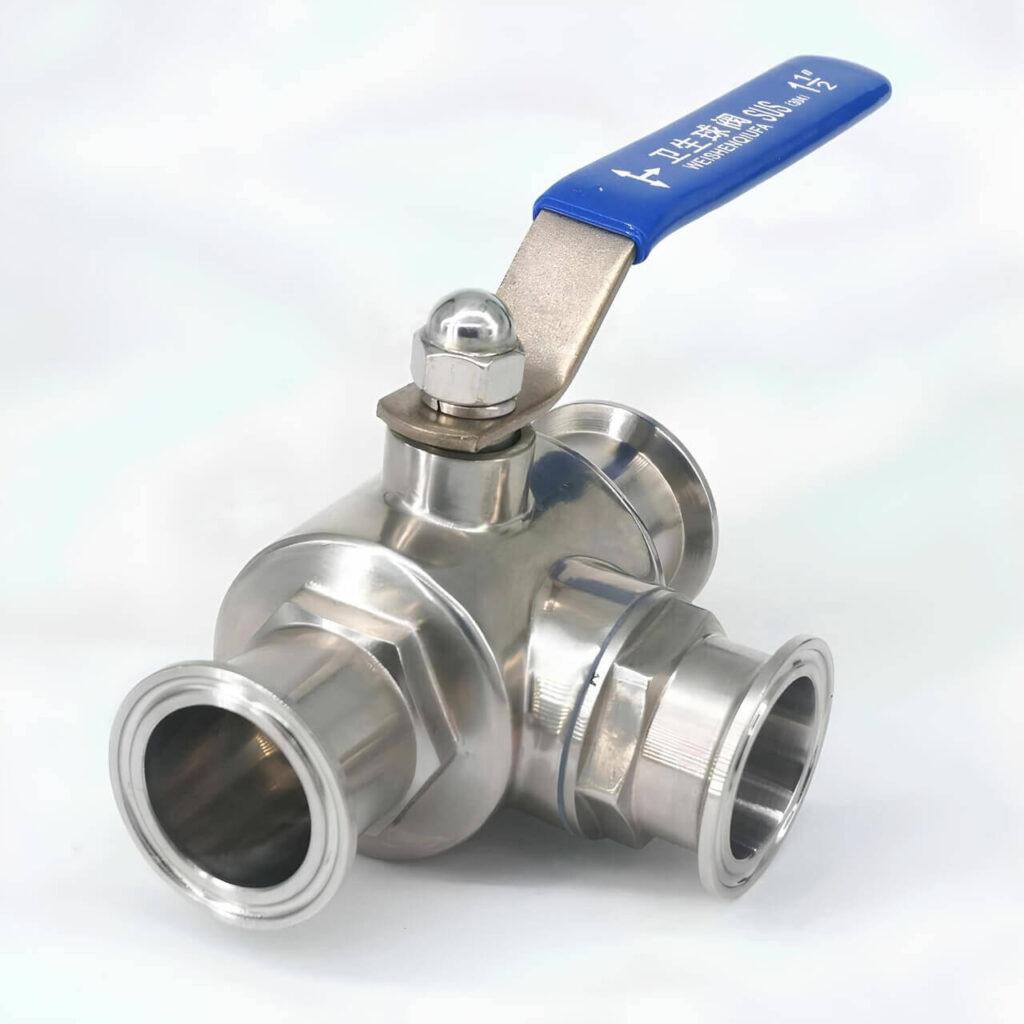

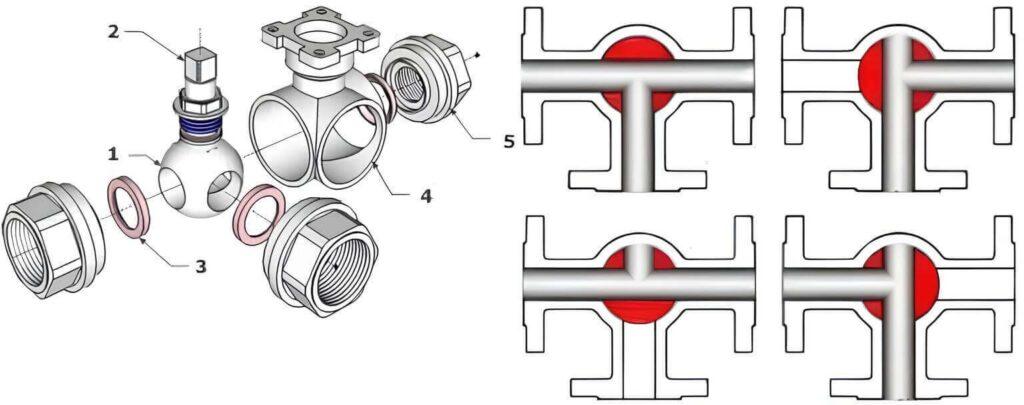

1. Tổng quan về cấu tạo và nguyên lý hình học của Van Bi 3 Ngã

Trước khi đi sâu vào sơ đồ dòng chảy, cần hiểu rõ cấu tạo bên trong của bi van (Ball). Đây là bộ phận quyết định trực tiếp đến mã hiệu “T” hay “L”.

1.1. Đặc điểm chung

Van bi 3 ngã sở hữu thân van với 3 cửa kết nối (Ports), thường được ký hiệu là A, B, C hoặc P1, P2, P3. Bên trong thân van là một viên bi kim loại (thường là Inox 304, 316 hoặc thau mạ crom) được khoan lỗ rỗng.

• • Sealing (Làm kín): Bi được giữ chặt và làm kín bởi các vòng đệm (Seat), thường làm từ PTFE (Teflon) hoặc RPTFE (Reinforced Teflon) để chịu mài mòn và hóa chất.

  • Trục van (Stem): Kết nối bi với bộ phận điều khiển (tay gạt, bộ điều khiển khí nén/điện) để thực hiện thao tác xoay 0 độ – 90 độ – 180 độ.

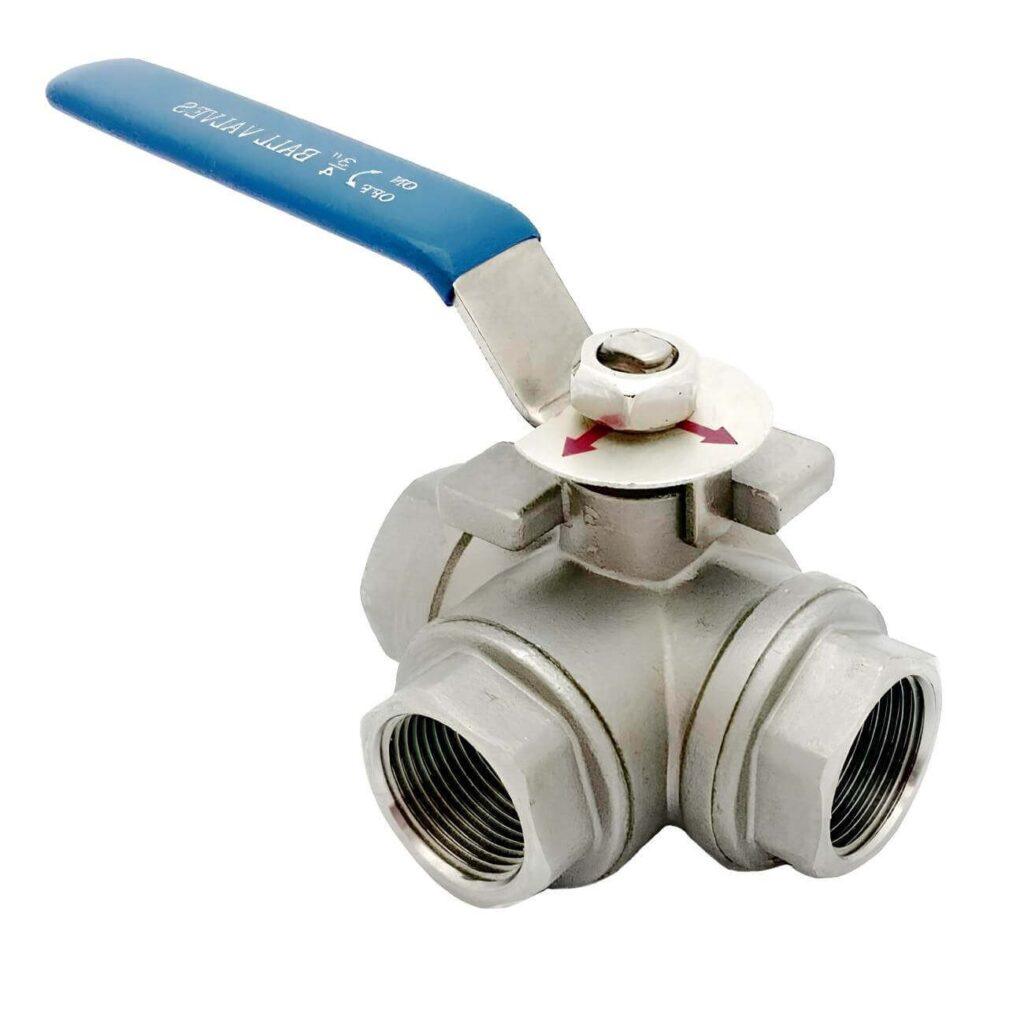

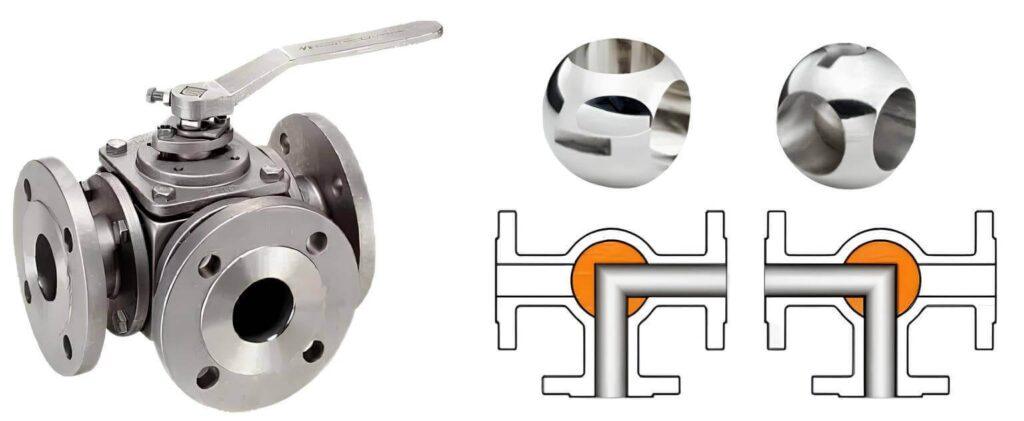

1.2. Sự khác biệt nằm ở lỗ khoan (Bore)

Tên gọi L-Port và T-Port xuất phát trực tiếp từ hình dáng hình học của đường dẫn lưu chất được gia công xuyên qua viên bi:

• • L-Port: Lỗ khoan đi từ một phía và rẽ một góc 90 độ ra phía cạnh bên. Nhìn từ trên xuống mặt cắt ngang, đường dẫn tạo thành hình chữ L.

  • T-Port: Lỗ khoan đi xuyên qua tâm bi và có một đường rẽ nhánh vuông góc ở giữa. Nhìn từ trên xuống mặt cắt ngang, đường dẫn tạo thành hình chữ T.

Xem thêm sản phẩm Van Bi tại đây

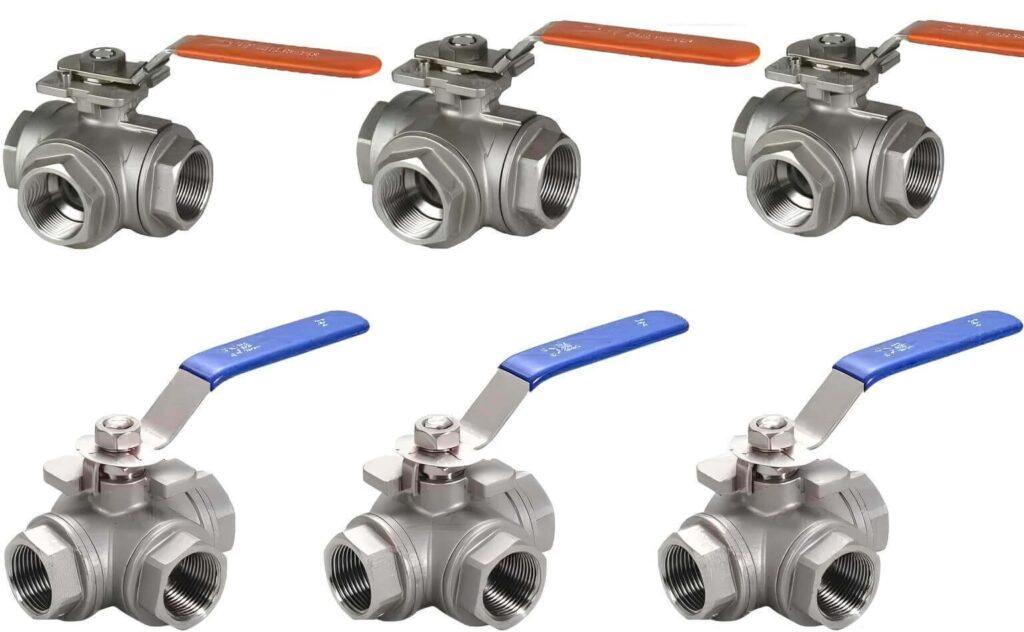

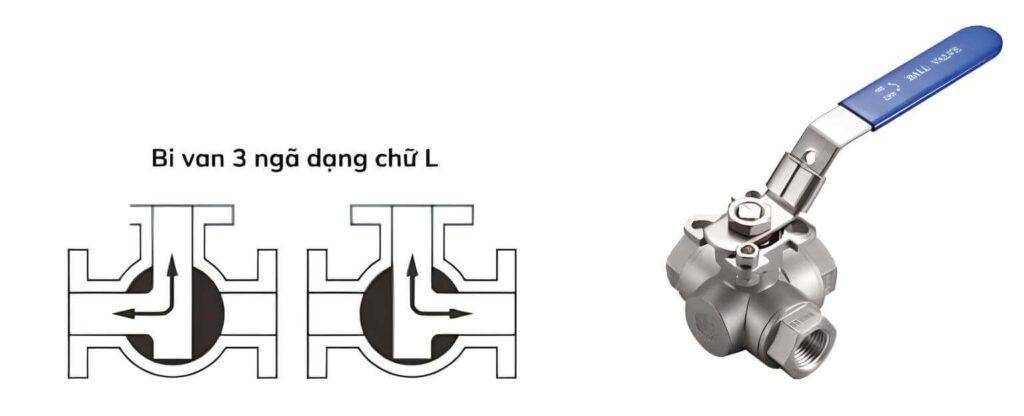

2. Sơ đồ vận hành Van Bi 3 Ngã kiểu L-Port

Sơ đồ L-Port (Diverting) là cấu hình tiêu chuẩn cho chức năng chuyển hướng dòng chảy. Loại van này không được thiết kế để trộn dòng hoặc cho phép 3 cổng thông nhau cùng lúc.

2.1. Các trạng thái hoạt động

Dựa trên góc quay của trục van bi 3 ngã, sơ đồ L-Port hoạt động theo cơ chế sau (giả sử Cổng dưới là cổng cấp chung – Common Port):

• • Vị trí 1 (0 độ):

    • Dòng chảy đi vào từ Cổng Dưới (Bottom) -> Thoát ra Cổng Trái (Left).

    • Cổng Phải (Right) bị ngắt hoàn toàn.

    • Kết quả: Lưu chất được cấp cho nhánh bên trái.

  • Vị trí 2 (Xoay 90 độ):

    • Dòng chảy đi vào từ Cổng Dưới -> Thoát ra Cổng Phải (Right).

    • Cổng Trái (Left) bị ngắt hoàn toàn.

    • Kết quả: Lưu chất được chuyển hướng sang nhánh bên phải.

  • Vị trí Đóng (Off Position):

    • Ở một số thiết kế đặc biệt cho phép xoay 180 độ hoặc 45 độ (tùy hãng sản xuất), phần bề mặt kín của bi có thể chặn cả 3 cổng. Tuy nhiên, van bi 3 ngã L-Port tiêu chuẩn thường chỉ dùng để chuyển đổi giữa hai nguồn ra.

2.2. Đặc tính kỹ thuật cốt lõi

1. 1. Chức năng chính: Chuyển hướng (Diverter).

   2. Hạn chế: Không thể nối thông cổng Trái và cổng Phải với nhau (Straight-through flow là không thể). Không thể cấp lưu chất ra cả hai cổng cùng lúc.

   3. Ứng dụng thực tế:

      • Chuyển đổi giữa hai bể chứa nhiên liệu (Bể A hết -> chuyển sang Bể B).

      • Hệ thống cấp dầu thủy lực dự phòng.

      • Mạch làm mát: Chuyển hướng dòng nước nóng qua bộ trao đổi nhiệt hoặc đi đường bypass.

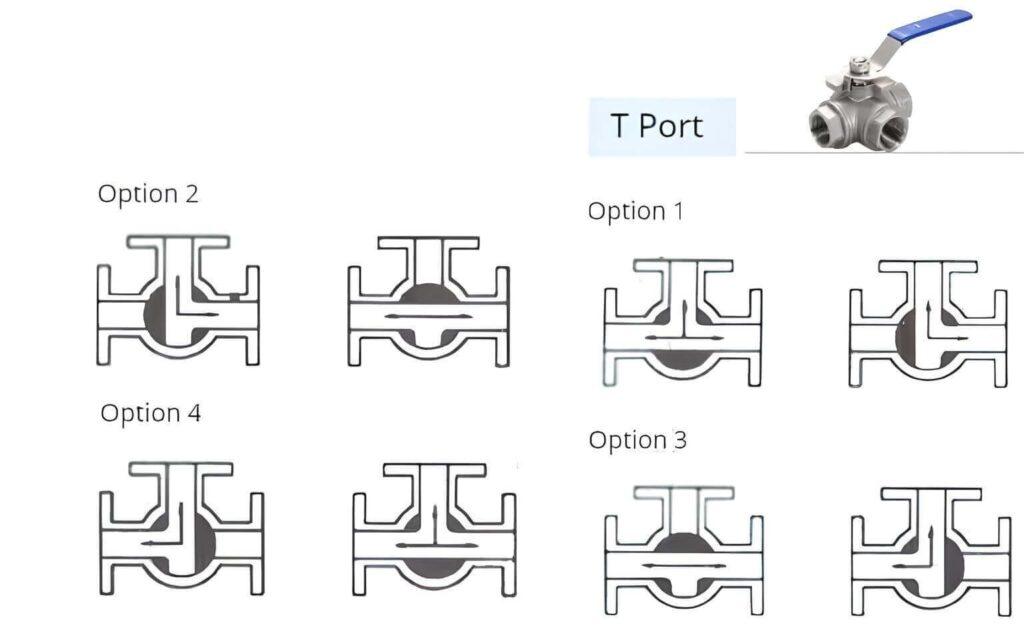

3. Sơ đồ vận hành Van Bi 3 Ngã kiểu T-Port

Van bi 3 ngã T-Port (Mixing/Splitting) cung cấp sự linh hoạt vượt trội so với L-Port. Sơ đồ T cho phép thực hiện nhiều chức năng phức tạp hơn như trộn dòng, chia dòng hoặc thông dòng thẳng.

3.1. Các trạng thái hoạt động

Với cấu trúc khoan hình chữ T, van bi 3 ngã có thể tạo ra 4 sơ đồ dòng chảy khác nhau dựa trên góc quay 0 độ, 90 độ, 180 độ, 270 độ:

• • Vị trí 1 (Thông 3 cổng):

    • Dòng chảy có thể đi vào từ một cổng và chia ra hai cổng còn lại (Chia dòng – Splitting).

    • Hoặc dòng chảy từ hai cổng đi vào và trộn lẫn để thoát ra cổng thứ 3 (Trộn dòng – Mixing).

    • Sơ đồ này hình thành hình chữ T hoàn chỉnh trên bản vẽ.

  • Vị trí 2 (Thông thẳng – Straight Through):

    • Dòng chảy đi thẳng từ Cổng Trái -> Cổng Phải.

    • Cổng Dưới bị đóng (phần mặt kín của bi chặn cổng dưới).

    • Lúc này, van bi 3 ngã T-Port hoạt động như một van bi 2 ngã thường mở. Đây là tính năng mà L-Port không thể thực hiện.

  • Vị trí 3 (Chuyển hướng sang Trái – Giống L-Port):

    • Dòng chảy từ Cổng Dưới -> Cổng Trái.

    • Cổng Phải bị đóng.

  • Vị trí 4 (Chuyển hướng sang Phải – Giống L-Port):

    • Dòng chảy từ Cổng Dưới -> Cổng Phải.

    • Cổng Trái bị đóng.

3.2. Đặc tính kỹ thuật cốt lõi

1. 1. Chức năng chính: Trộn (Mixing), Chia (Splitting) và Chuyển hướng (Diverting).

   2. Khả năng đặc biệt: Có thể thay thế chức năng của van L-Port nhưng van L-Port không thể thay thế T-Port.

   3. Lưu ý vận hành: Do khả năng thông 3 cổng, cần kiểm soát chính xác góc quay của bộ điều khiển (Actuator) để tránh việc trộn dòng ngoài ý muốn.

4. So sánh kỹ thuật và Bảng chọn mã sơ đồ

Để thuận tiện cho việc tra cứu tại Dủ Khang, dưới đây là bảng so sánh chi tiết các thông số kỹ thuật giữa hai loại sơ đồ này.

Tiêu chí so sánh	Van Bi 3 Ngã L-Port	Van Bi 3 Ngã T-Port
Ký hiệu hình học	90 độ Turn (Góc vuông)	T-Shape (Chữ T)
Chức năng trộn dòng	Không	Có
Chức năng chia dòng	Không (Chỉ chọn 1 trong 2 đầu ra)	Có (Chia đều ra 2 đầu ra)
Chức năng thông thẳng	Không	Có
Góc mở tay gạt	Thường là 90 độ	90 độ hoặc 180 độ (xoay tròn 360 độ với một số loại)
Mức độ sụt áp (Pressure Drop)	Cao hơn (do dòng chảy luôn bị bẻ góc)	Thấp hơn (ở chế độ thông thẳng)
Rủi ro vận hành	Thấp (Ít khả năng nhầm lẫn dòng chảy)	Cao (Cần cài đặt vị trí chính xác)
Giá thành	Tương đương hoặc thấp hơn	Tương đương hoặc cao hơn tùy thiết kế

5. Tiêu chuẩn lắp đặt và Đọc bản vẽ P&ID (Sơ đồ công nghệ)

Trong các bản vẽ P&ID (Piping and Instrumentation Diagram), kỹ sư cần nhận diện đúng ký hiệu để lắp đặt chính xác.

5.1. Ký hiệu đồ họa

• • Biểu tượng chung: Hai hình tam giác đối đỉnh nhau (hoặc hình vuông trong sơ đồ thủy lực) nằm trong một khối vuông hoặc có thêm đường nhánh thứ 3.

  • Mũi tên chỉ hướng: Trên bản vẽ chi tiết, mũi tên sẽ chỉ rõ hướng dòng chảy tại trạng thái “bình thường” (Normal Position).

  • Ký hiệu L hoặc T: Thường được ghi chú bên cạnh ký hiệu van (ví dụ: 3-Way Ball Valve, T-Port).

5.2. Hướng dẫn lắp đặt chuẩn kỹ thuật

Việc lắp đặt sai chiều van 3 ngã là lỗi phổ biến nhất. Tại Dủ Khang, chúng tôi khuyến nghị quy trình kiểm tra như sau:

1. 1. Xác định cổng chung (Common Port):

      • Đối với mục đích chuyển hướng (Diverting): Cổng chung là đầu vào (Input).

      • Đối với mục đích trộn (Mixing): Cổng chung là đầu ra (Output).

   2. Kiểm tra vạch chỉ thị trên ty van: Hầu hết các van bi 3 ngã công nghiệp đều có vạch khắc trên đầu trục van (stem) trùng với hướng của lỗ khoan trong bi.

      • Nếu vạch hình chữ T -> T-Port.

      • Nếu vạch hình chữ L -> L-Port.

   3. Đồng bộ hóa với bộ điều khiển (Actuator): Khi lắp đặt bộ điều khiển khí nén hoặc điện, cần đảm bảo vị trí “Đóng/Mở” của bộ điều khiển khớp với sơ đồ dòng chảy mong muốn. Cần cài đặt công tắc giới hạn (Limit Switch) để báo tín hiệu vị trí chính xác về tủ PLC.

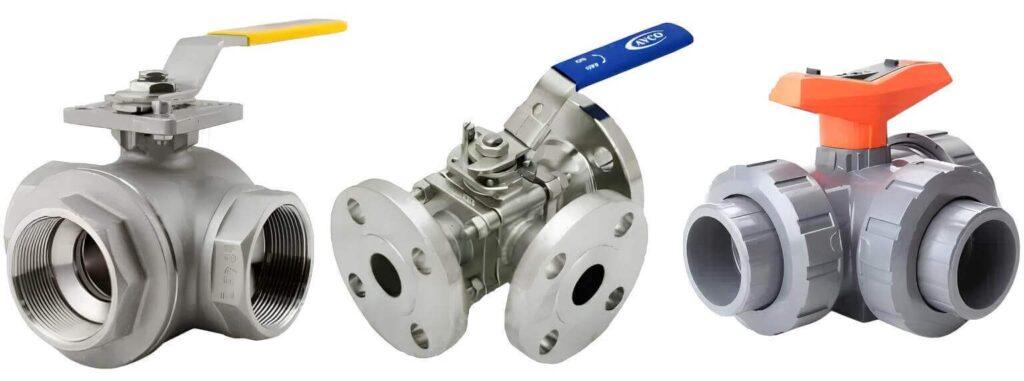

6. Vật liệu và Ứng dụng trong môi trường công nghiệp

Sơ đồ dòng chảy chỉ quyết định chức năng, còn độ bền của van bi 3 ngã phụ thuộc vào vật liệu chế tạo. Dủ Khang cung cấp các tùy chọn vật liệu dựa trên môi trường làm việc:

6.1. Van Bi 3 Ngã Inox (SS304, SS316)

• • Đặc tính: Chống ăn mòn hóa học, chịu nhiệt độ cao (lên đến 180 độ – 200 độ với seat PTFE).

  • Sơ đồ ứng dụng: Hệ thống thực phẩm, hóa chất, xử lý nước thải, hệ thống hơi nóng (steam).

  • Lưu ý: Với sơ đồ T-Port dùng cho hóa chất, cần đảm bảo vật liệu làm kín (Gioăng/Seal) tương thích với tất cả các lưu chất được trộn.

6.2. Van Bi 3 Ngã Thép Giả Lực (High Pressure Carbon Steel)

• • Đặc tính: Chịu áp suất cực cao (350 Bar – 500 Bar), thường dùng kết nối ren trong hoặc bích SAE.

  • Sơ đồ ứng dụng: Hệ thống thủy lực xe cơ giới, trạm nguồn thủy lực (HPU), hệ thống nâng hạ.

  • Lưu ý sơ đồ: Trong thủy lực, van L-Port thường dùng để chọn chế độ hoạt động (Man/Auto) hoặc chọn bơm dự phòng. Van T-Port ít phổ biến hơn ở áp suất cao do rủi ro rò rỉ nội bộ (internal leakage) khi chịu chênh áp lớn.

6.3. Van Bi 3 Ngã Đồng (Brass)

• • Đặc tính: Giá thành hợp lý, dễ gia công.

  • Sơ đồ ứng dụng: Hệ thống khí nén áp thấp, nước sinh hoạt, gas.

7. Tự động hóa Van Bi 3 Ngã: Kỹ thuật điều khiển

Sơ đồ T và L trở nên phức tạp hơn khi kết hợp với thiết bị truyền động tự động. Việc hiểu rõ sơ đồ giúp lập trình PLC chính xác.

7.1. Điều khiển khí nén (Pneumatic Actuator)

• • Bộ tác động kép (Double Acting): Cần cấp khí để xoay van sang vị trí 1 và cấp khí ngược lại để sang vị trí 2. Phù hợp cho van L-Port chuyển hướng nhanh.

  • Bộ tác động đơn (Spring Return): Khi mất khí, lò xo đẩy van về vị trí an toàn (Fail-safe). Kỹ sư cần xác định “Vị trí an toàn” trên sơ đồ là hướng nào (ví dụ: Luôn hồi dầu về bể khi mất điện).

7.2. Điều khiển điện (Electric Actuator)

• • Động cơ điện cho phép kiểm soát góc quay linh hoạt hơn. Với van T-Port, bộ điều khiển tuyến tính (Modulating 4-20mA) có thể điều chỉnh tỷ lệ trộn dòng bằng cách xoay bi ở các góc trung gian (ví dụ: 45 độ).

  • Cần lưu ý sơ đồ đấu dây (Wiring Diagram) của bộ điện phải tương thích với logic vận hành của sơ đồ đường ống.

8. Các sự cố thường gặp và hướng xử lý

Trong quá trình vận hành, các vấn đề phát sinh thường liên quan đến việc hiểu sai sơ đồ van bi 3 ngã:

• Sự cố 1: Dòng chảy bị chặn đột ngột (Deadheading).

  • Nguyên nhân: Sử dụng van L-Port nhưng xoay sang vị trí mà cả 3 cổng đều không thông (ở một số thiết kế bi kín). Hoặc sử dụng van T-Port xoay sai góc 45 độ làm hẹp dòng chảy.

  • Khắc phục: Kiểm tra lại Cam chỉ thị vị trí trong bộ điều khiển. Sử dụng van bi 3 ngã có thiết kế cổng “Trans-flow” (mở trước khi đóng) để tránh tăng áp đột ngột khi chuyển đổi.

• Sự cố 2: Trộn dòng ngoài ý muốn.

  • Nguyên nhân: Lắp nhầm van bi 3 ngã T-Port vào vị trí cần chức năng của L-Port. Khi van xoay qua vị trí trung gian, lưu chất từ hai nguồn bị hòa lẫn.

  • Khắc phục: Thay thế bằng van bi 3 ngã L-Port chuẩn hoặc điều chỉnh giới hạn hành trình (Travel Stop) trên bộ điều khiển.

• Sự cố 3: Rò rỉ qua cổng đóng (Port Leakage).

  • Nguyên nhân: Áp suất ngược từ cổng đóng lớn hơn lực tỳ của seat lên bi.

  • Khắc phục: Chọn loại van 3 ngã có thiết kế 4-seat (4 vòng đệm ôm quanh bi) thay vì loại 2-seat thông thường để đảm bảo kín khít ở mọi cổng.

9. Tại sao nên chọn giải pháp Van Bi 3 Ngã tại Dủ Khang?

Việc lựa chọn đúng sơ đồ T hay L chỉ là bước đầu tiên. Chất lượng gia công cơ khí và độ chính xác của bi van mới là yếu tố quyết định tuổi thọ hệ thống.

Tại Dủ Khang, chúng tôi cam kết các tiêu chuẩn kỹ thuật khắt khe:

1. Độ bóng bề mặt bi (Surface Finish): Bi van được gia công chính xác, giảm ma sát, giảm momen xoắn vận hành, kéo dài tuổi thọ gioăng làm kín.

2. Vật liệu chuẩn: Cam kết Inox 304/316 thực tế, không pha tạp, đảm bảo khả năng chống ăn mòn đúng theo thông số kỹ thuật.

3. Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên của Dủ Khang sẵn sàng hỗ trợ khách hàng đọc bản vẽ, lựa chọn sơ đồ T hay L phù hợp nhất với áp suất và lưu lượng của hệ thống.

4. Kho hàng đa dạng: Sẵn hàng các size từ DN15 (1/2″) đến DN100 (4″) và lớn hơn, đầy đủ kiểu kết nối Ren và Bích (JIS, ANSI, DIN).

Tìm hiểu thêm về Áp Suất tại đây

10. Kết luận

Sự khác biệt giữa sơ đồ T-Port và L-Port trong van bi 3 ngã là kiến thức nền tảng nhưng vô cùng quan trọng. L-Port chuyên dụng cho việc chuyển hướng dứt khoát, trong khi T-Port mang lại khả năng đa nhiệm (trộn, chia, thông thẳng). Việc nắm vững nguyên lý này giúp tối ưu hóa thiết kế đường ống, giảm thiểu chi phí vật tư (do giảm số lượng van 2 ngã) và nâng cao độ tin cậy của hệ thống.

Để đảm bảo hệ thống của quý khách vận hành trơn tru và an toàn, hãy liên hệ ngay với Dủ Khang. Chúng tôi không chỉ cung cấp sản phẩm, chúng tôi cung cấp giải pháp kỹ thuật toàn diện.
