Tại sao Cuộn Coil Van Điện Từ hay bị cháy? Nguyên nhân và cách khắc phục 2026
Trong vận hành hệ thống khí nén và thủy lực công nghiệp, cuộn coil van điện từ bị cháy là một sự cố phổ biến gây gián đoạn sản xuất và phát sinh chi phí sửa chữa. Nhiều kỹ thuật viên và chủ xưởng thường xuyên phải đối mặt với tình trạng này nhưng chưa nắm rõ nguyên nhân gốc rễ cũng như cách phòng tránh hiệu quả. Bài viết này sẽ phân tích chi tiết các nguyên nhân khiến cuộn coil van điện từ dễ bị hỏng, đồng thời cung cấp hướng dẫn khắc phục và bảo dưỡng để kéo dài tuổi thọ thiết bị cho hệ thống của bạn.

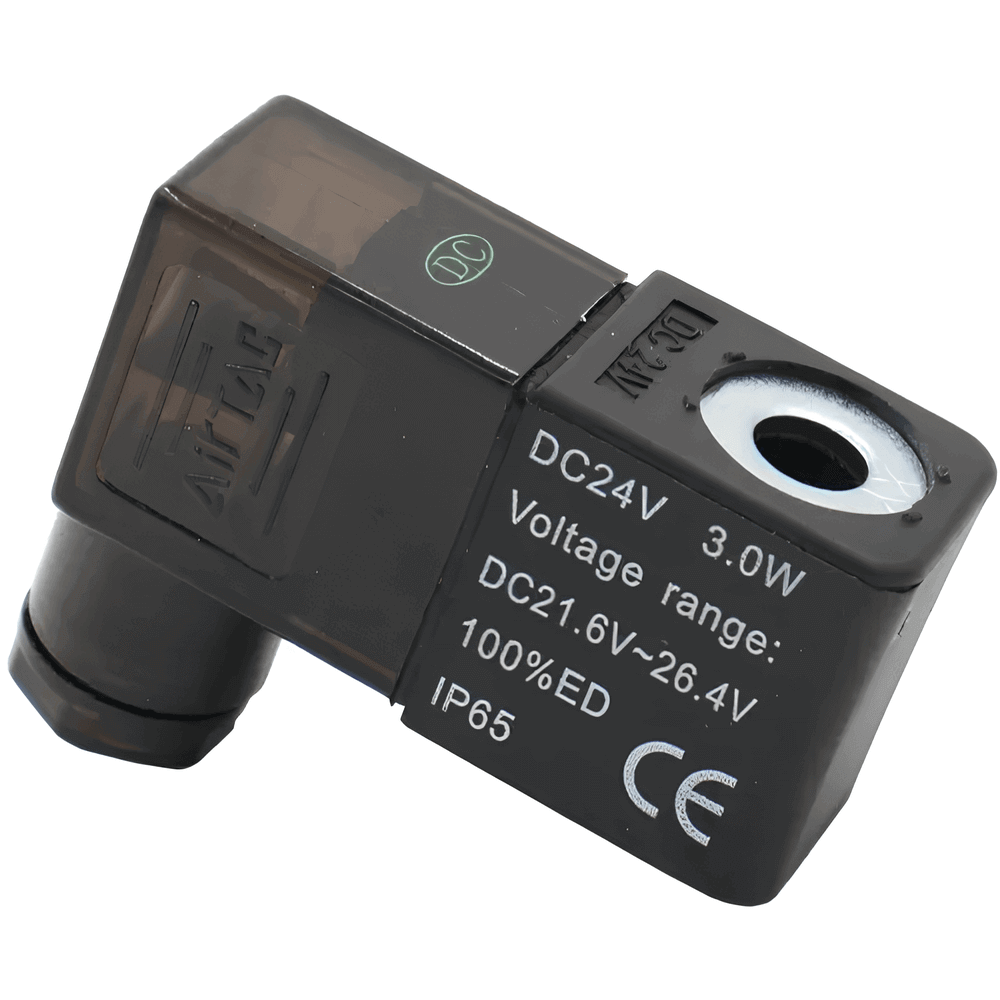

1. Cuộn Coil Van Điện Từ Là Gì? Vai Trò Trong Hệ Thống
Cuộn coil (hay còn gọi là cuộn hút, cuộn solenoid) là thành phần cốt lõi của van điện từ, có nhiệm vụ tạo ra từ trường điện từ khi được cấp điện. Từ trường này sẽ hút hoặc đẩy lõi sắt (piston) bên trong van, từ đó thực hiện việc đóng/mở đường lưu chất (khí, nước, dầu) trong hệ thống.
Xem sản phẩm Coil Van Điện Từ tại đây
1.1. Cấu tạo cơ bản của Cuộn Coil Van Điện Từ
Cuộn coil van điện từ được cấu tạo từ các thành phần chính sau:
-
- Dây đồng cuốn quanh lõi: Thường là dây đồng có lớp cách điện enamel, được quấn nhiều vòng theo quy cách nhất định để tạo ra điện từ trường khi có dòng điện chạy qua.
- Lõi từ (Plunger/Core): Làm bằng thép từ mềm, có khả năng từ hóa nhanh khi có từ trường và khử từ nhanh khi ngắt điện.
- Vỏ bọc cuộn dây: Bao bọc và bảo vệ cuộn dây, thường làm bằng nhựa chịu nhiệt hoặc epoxy đúc kín để cách điện và chống ẩm.
- Đầu nối điện: Chuẩn DIN 43650 hoặc các loại giắc cắm khác, kết nối với nguồn điện điều khiển.

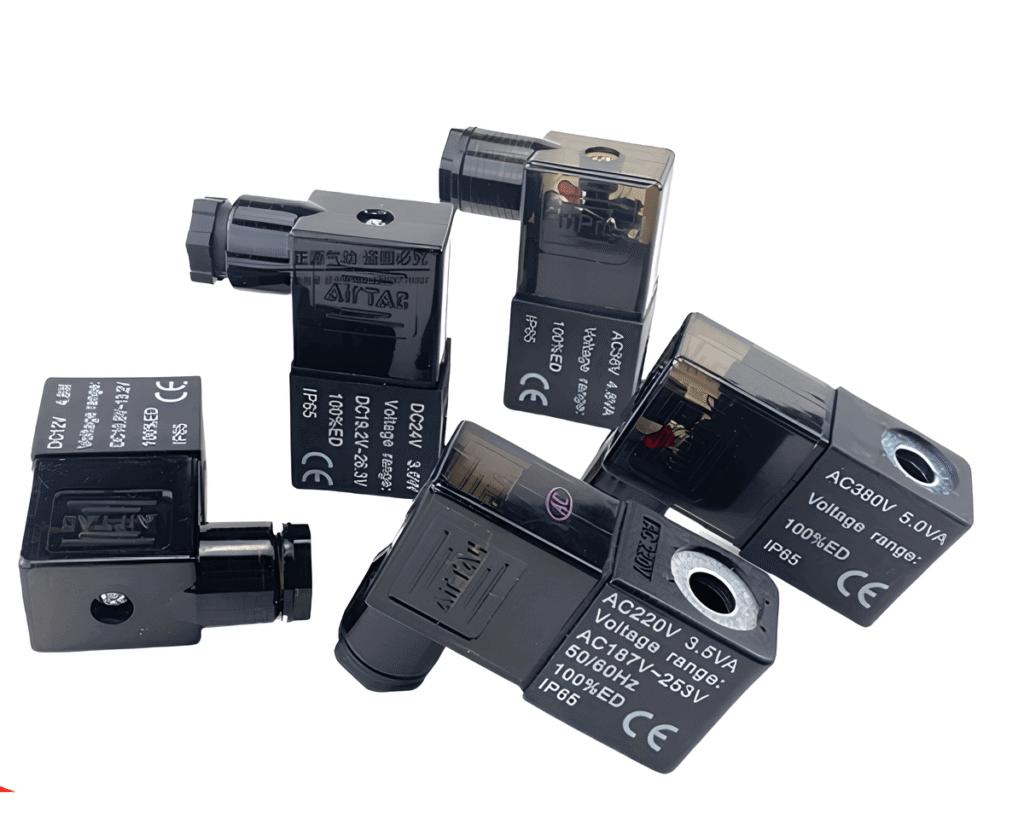

1.2. Phân loại Cuộn Coil Van Điện Từ theo điện áp
Cuộn coil van điện từ được sản xuất để hoạt động với nhiều mức điện áp khác nhau, phổ biến nhất tại Việt Nam bao gồm:
| Loại dòng điện | Điện áp phổ biến | Ứng dụng thường gặp |
|---|---|---|
| Dòng xoay chiều (AC) | 24VAC, 110VAC, 220VAC | Hệ thống điều khiển công nghiệp, máy móc sản xuất |
| Dòng một chiều (DC) | 12VDC, 24VDC, 48VDC | Hệ thống PLC, tự động hóa, thiết bị di động |
Lưu ý quan trọng: Việc xác định chính xác loại điện áp (AC hay DC) và mức điện áp (24V,110V, 220V…) là bắt buộc trước khi lắp đặt hoặc thay thế cuộn coil. Cấp sai điện áp là nguyên nhân hàng đầu gây cháy cuộn coil van điện từ.
2. Các Nguyên Nhân Phổ Biến Khiến Cuộn Coil Van Điện Từ Bị Cháy
Qua kinh nghiệm thực tế hỗ trợ hàng nghìn khách hàng công nghiệp, chúng tôi đã tổng hợp được các nguyên nhân phổ biến nhất khiến Cuộn Coil Van Điện Từ bị cháy. Hiểu rõ những nguyên nhân này sẽ giúp bạn phòng tránh hiệu quả và tiết kiệm đáng kể chi phí bảo trì.
2.1. Sử dụng sai điện áp hoặc sai loại dòng điện
Đây là nguyên nhân phổ biến nhất và thường gặp nhất trong thực tế. Sai lầm này có thể xảy ra theo nhiều cách:
-
- Cấp điện áp cao hơn định mức: Ví dụ, cuộn coil 110VAC nhưng lại cấp vào nguồn 220VAC. Khi đó, dòng điện qua cuộn dây sẽ tăng gấp đôi, sinh nhiệt rất lớn và cháy coil chỉ trong vài giây đến vài phút.
- Cấp điện áp thấp hơn định mức: Cuộn coil hoạt động yếu, lõi từ không hút đủ lực, piston bị kẹt ở giữa hành trình, cuộn dây phải duy trì dòng điện liên tục và sinh nhiệt dần dẫn đến cháy.
- Nhầm lẫn dòng AC/DC: Cuộn coil AC và DC có đặc tính khác nhau hoàn toàn. Cuộn DC có điện trở cao hơn để hạn dòng, trong khi cuộn AC dựa vào trở kháng cảm ứng. Cấp nhầm loại dòng điện sẽ gây hỏng coil ngay lập tức.
2.2. Điện áp nguồn không ổn định
Tại nhiều nhà xưởng, khu công nghiệp, lưới điện thường xuyên có hiện tượng sụt áp hoặc tăng áp đột ngột, đặc biệt vào giờ cao điểm hoặc khi các thiết bị công suất lớn khởi động. Tình trạng này ảnh hưởng nghiêm trọng đến tuổi thọ Cuộn Coil Van Điện Từ:
-
- Sụt áp: Cuộn coil không đủ lực hút, piston đóng/mở không dứt khoát, gây rung giật và sinh nhiệt cục bộ.
- Đỉnh áp (Spike): Các xung điện áp cao đột ngột có thể đánh thủng lớp cách điện của dây đồng, gây chập mạch nội bộ.
- Dao động tần số: Đối với cuộn AC, tần số nguồn điện không ổn định (khác 50Hz tiêu chuẩn) làm thay đổi trở kháng cuộn dây, ảnh hưởng đến nhiệt độ hoạt động.
2.3. Van điện từ hoạt động liên tục quá lâu
Nhiều người sử dụng không biết rằng cuộn coil van điện từ không được thiết kế để hoạt động liên tục 100% thời gian (100% duty cycle). Tùy theo chất lượng và thiết kế, hầu hết các cuộn coil chỉ nên hoạt động liên tục tối đa 60-90 phút rồi cần thời gian nghỉ để tản nhiệt.
Cảnh báo: Nếu hệ thống của bạn yêu cầu van điện từ hoạt động liên tục 24/7, hãy chọn loại cuộn coil công suất thấp (Low Power Coil) hoặc van điện từ có thiết kế tản nhiệt tốt. Cuộn coil thông thường sẽ bị quá nhiệt và cháy sau thời gian ngắn nếu hoạt động liên tục.
2.4. Lõi van (Piston) bị kẹt do cặn bẩn
Đây là nguyên nhân rất phổ biến trong môi trường công nghiệp, đặc biệt với các hệ thống khí nén không có bộ lọc FRL đầy đủ hoặc hệ thống nước/dầu có nhiều tạp chất:
-
- Cặn bẩn, rỉ sét: Tích tụ trong khe hở giữa piston và ống dẫn hướng, gây ma sát lớn khiến piston không thể di chuyển.
- Kết tinh hóa chất: Trong hệ thống hóa chất, các tinh thể muối hoặc polymer có thể kết tủa và bám vào lõi van.
- Biến dạng cơ học: Piston hoặc ống dẫn hướng bị cong vênh do va đập hoặc lắp đặt không đúng.
Khi piston bị kẹt, Cuộn Coil Van Điện Từ vẫn được cấp điện nhưng không thể hoàn thành hành trình hút. Dòng điện cao duy trì liên tục trong cuộn dây, sinh nhiệt rất lớn và dẫn đến cháy trong thời gian ngắn.
2.5. Hư hỏng lớp cách điện dây đồng
Lớp cách điện enamel trên dây đồng của Cuộn Coil Van Điện Từ có thể bị hư hỏng do nhiều nguyên nhân:
-
- Lão hóa tự nhiên: Theo thời gian, lớp enamel mất dần độ bền và khả năng cách điện.
- Quá nhiệt lặp đi lặp lại: Mỗi lần cuộn coil bị nóng quá mức, lớp cách điện bị suy giảm một chút. Tích lũy nhiều lần sẽ dẫn đến chập mạch.
- Rung động cơ học: Trong môi trường có rung động mạnh, các vòng dây cọ xát vào nhau làm mòn lớp cách điện.
- Xâm nhập độ ẩm: Hơi ẩm thấm vào cuộn dây gây oxy hóa và làm giảm điện trở cách điện.
2.6. Điều kiện môi trường khắc nghiệt
Cuộn coil van điện từ có giới hạn nhiệt độ hoạt động nhất định, thường từ -10°C đến +50°C hoặc +60°C tùy loại. Khi đặt trong môi trường vượt quá giới hạn này:
-
- Nhiệt độ môi trường cao: Nếu van điện từ đặt gần lò hơi, lò nung hoặc trong khu vực có nhiệt độ trên 50°C, cuộn coil không thể tản nhiệt hiệu quả, dễ bị quá nhiệt.
- Độ ẩm cao: Hơi ẩm ngưng tụ trên cuộn coil gây rò điện và ăn mòn dần dây đồng.
- Tiếp xúc hóa chất: Một số hóa chất, dung môi có thể tấn công vỏ bọc và lớp cách điện của cuộn coil.
2.7. Lắp đặt Cuộn Coil Van Điện Từ không đúng thông số
Khi thay thế Cuộn Coil Van Điện Từ, nếu không chọn đúng loại phù hợp sẽ gây ra nhiều vấn đề:
-
- Kích thước lỗ không khớp: Đường kính lỗ coil phải vừa khít với ống dẫn hướng của van. Nếu lỏng quá, từ trường yếu; nếu chật quá, không lắp được.
- Công suất không phù hợp: Coil công suất nhỏ hơn yêu cầu sẽ gắng sức làm việc và nhanh cháy. Coil công suất lớn hơn nhiều có thể gây va đập mạnh khi đóng van.
- Sai chuẩn kết nối: Mỗi hãng van có thể có thiết kế chuẩn riêng, không phải tất cả cuộn coil đều tương thích lẫn nhau.
3. Dấu Hiệu Nhận Biết Cuộn Coil Van Điện Từ Sắp Hỏng
Phát hiện sớm các dấu hiệu bất thường giúp bạn chủ động thay thế cuộn coil trước khi nó cháy hoàn toàn, tránh gián đoạn sản xuất không mong muốn.
3.1. Các dấu hiệu cảnh báo sớm
-
- Cuộn Coil Van Điện Từ nóng bất thường: Dùng tay chạm vào vỏ coil (khi ngắt điện), nếu nóng rát hơn bình thường, đó là dấu hiệu coil đang hoạt động quá tải.
- Có mùi khét: Mùi nhựa cháy hoặc mùi kim loại nóng chảy là dấu hiệu lớp cách điện đang bị phân hủy do nhiệt.
- Van đóng/mở không dứt khoát: Piston di chuyển chậm, có tiếng kêu rung lắc khác thường.
- Tiêu thụ dòng điện bất thường: Dùng ampe kìm đo dòng điện qua cuộn coil, nếu cao hơn thông số định mức là dấu hiệu có vấn đề.
- Vỏ coil bị biến dạng, phồng rộp: Do nhiệt độ bên trong quá cao làm nhựa bị nóng chảy một phần.
3.2. Cách kiểm tra Cuộn Coil Van Điện Từ bằng đồng hồ vạn năng
Bạn có thể kiểm tra tình trạng Cuộn Coil Van Điện Từ bằng đồng hồ vạn năng (VOM/DMM) với các bước sau:
-
- Ngắt điện hoàn toàn van điện từ, tháo dây kết nối.
- Đo điện trở cuộn dây: Chuyển đồng hồ về thang đo Ohm. Đặt que đo vào hai cực của cuộn coil. So sánh giá trị đo được với thông số kỹ thuật của nhà sản xuất.
- Đánh giá kết quả: Điện trở bằng 0 hoặc rất thấp: Cuộn dây bị chập mạch, cần thay thế. Điện trở vô cùng (OL): Cuộn dây bị đứt, cần thay thế. Điện trở nằm trong dải cho phép: Cuộn dây còn tốt về mặt điện.
- Kiểm tra cách điện: Đo điện trở giữa cuộn dây và vỏ kim loại (nếu có). Giá trị tối thiểu phải là vài MΩ. Nếu thấp, cách điện bị suy giảm.
| Loại Cuộn Coil Van Điện Từ | Điện trở tham khảo |
|---|---|
| Cuộn AC 220VAC | 1000 – 5000 Ω |
| Cuộn AC 110VAC | 200 – 1000 Ω |
| Cuộn AC 24VAC | 10 – 50 Ω |
| Cuộn DC 24VDC | 15 – 80 Ω |
| Cuộn DC 12VDC | 5 – 30 Ω |
Lưu ý: Giá trị điện trở thay đổi tùy theo công suất và hãng sản xuất. Hãy tham khảo catalogue chính xác của từng model.
4. Hướng Dẫn Khắc Phục Khi Cuộn Coil Van Điện Từ Bị Cháy
Khi cuộn coil van điện từ đã bị cháy, bạn cần thực hiện các bước sau để khắc phục và đảm bảo sự cố không tái diễn.
4.1. Bước 1: Xác định nguyên nhân gốc rễ
Trước khi thay cuộn coil mới, điều quan trọng nhất là tìm ra lý do tại sao cuộn cũ bị cháy. Nếu không, cuộn mới cũng sẽ nhanh chóng hỏng theo.
-
- Kiểm tra điện áp thực tế bằng đồng hồ vạn năng tại chân cấp điện của van.
- Xem xét lịch sử vận hành: Van có hoạt động liên tục không? Bao lâu?
- Tháo van kiểm tra piston có bị kẹt không.
- Đánh giá môi trường lắp đặt: Nhiệt độ, độ ẩm, hóa chất xung quanh.
4.2. Bước 2: Vệ sinh và kiểm tra van điện từ
Sau khi tháo cuộn coil cũ, hãy vệ sinh kỹ các bộ phận bên trong van:
-
- Ống dẫn hướng (Tube): Dùng vải mềm hoặc que bông thấm dung môi phù hợp (cồn, WD-40) lau sạch bên trong.
- Piston (Plunger): Vệ sinh và kiểm tra bề mặt có trầy xước, han gỉ không. Nếu hư hỏng, cần thay bộ sửa chữa (Repair Kit).
- Lò xo: Kiểm tra độ đàn hồi, thay nếu yếu hoặc gãy.
- Các đệm cao su (O-ring, Gasket): Kiểm tra độ đàn hồi và tình trạng, nên thay mới để đảm bảo kín.
4.3. Bước 3: Chọn Cuộn Coil Van Điện Từ thay thế đúng thông số
Khi mua cuộn coil thay thế, bạn cần đảm bảo các thông số sau trùng khớp với cuộn cũ:
| Thông số | Ý nghĩa | Cách xác định |
|---|---|---|
| Điện áp (Voltage) | AC/DC và mức điện áp | Xem trên nhãn cuộn cũ hoặc catalog van |
| Đường kính lỗ trong | Phải vừa với ống dẫn hướng | Đo bằng thước kẹp |
| Chiều cao lỗ | Hành trình hút của piston | Đo bằng thước kẹp |
| Loại đầu nối điện | DIN 43650 Form A/B/C, Flying lead… | Quan sát trực tiếp |
| Công suất (Wattage) | Lực hút và nhiệt sinh ra | Xem trên nhãn hoặc catalog |
Mẹo thực tế: Nếu không tìm được cuộn coil chính hãng, bạn có thể sử dụng cuộn coil tương đương từ các hãng uy tín như YC, ODE, ASCO… miễn là đảm bảo đúng các thông số kỹ thuật trên.
4.4. Bước 4: Lắp đặt Cuộn Coil Van Điện Từ mới
Quy trình lắp đặt đúng cách:
-
- Đảm bảo đã ngắt hoàn toàn nguồn điện cấp cho van.
- Đặt cuộn coil mới lên ống dẫn hướng, ấn nhẹ và xoay một chút để coil nằm đúng vị trí.
- Siết đai ốc cố định (nếu có) với lực vừa phải, không quá chặt gây biến dạng, không quá lỏng gây rung.
- Kết nối dây điện đúng cực (nếu là cuộn DC). Đối với cuộn AC, không cần phân biệt cực.
- Kiểm tra lại một lần nữa trước khi cấp điện: Điện áp nguồn, đấu nối, cố định cơ khí.
- Cấp điện và kiểm tra hoạt động: Van phải đóng/mở dứt khoát, không có tiếng kêu bất thường.
4.5. Bước 5: Xử lý các vấn đề đi kèm
Tùy thuộc vào nguyên nhân cháy coil ban đầu, bạn cần thực hiện thêm các biện pháp sau:
-
- Nếu do điện áp không ổn định: Lắp đặt bộ ổn áp hoặc bộ lọc nhiễu cho mạch điều khiển van điện từ.
- Nếu do piston bị kẹt: Lắp thêm bộ lọc FRL (Filter-Regulator-Lubricator) cho hệ thống khí nén, hoặc bộ lọc Y cho hệ thống nước/dầu.
- Nếu do hoạt động liên tục: Điều chỉnh lại chương trình điều khiển để van có thời gian nghỉ, hoặc thay sang loại cuộn coil Low Power.
- Nếu do môi trường khắc nghiệt: Bọc bảo vệ hoặc di chuyển van đến vị trí có điều kiện tốt hơn. Cân nhắc dùng van điện từ Ex-proof cho môi trường dễ cháy nổ.
5. Biện Pháp Phòng Ngừa Cháy Coil Van Điện Từ
Phòng bệnh hơn chữa bệnh – áp dụng các biện pháp sau để giảm thiểu tối đa nguy cơ cháy cuộn coil:
5.1. Kiểm tra điện áp nguồn định kỳ
Định kỳ hàng tháng, sử dụng đồng hồ vạn năng đo điện áp thực tế tại vị trí cấp điện cho van. Điện áp nên nằm trong khoảng ±10% so với định mức. Nếu vượt quá, cần điều chỉnh nguồn hoặc lắp ổn áp.
5.2. Thiết lập lịch bảo dưỡng định kỳ
Khuyến nghị bảo dưỡng van điện từ 3-6 tháng/lần tùy theo điều kiện vận hành:
-
- Vệ sinh bên ngoài van, kiểm tra dây điện kết nối.
- Tháo và vệ sinh piston, ống dẫn hướng.
- Thay thế các đệm kín (O-ring) nếu cần.
- Kiểm tra điện trở cuộn coil.
- Bôi mỡ đúng loại cho các bộ phận chuyển động (nếu có hướng dẫn của nhà sản xuất).
5.3. Lắp đặt bộ lọc trước van
Đối với hệ thống khí nén, bộ lọc FRL là bắt buộc để loại bỏ bụi, nước ngưng và cung cấp khí khô sạch cho van. Đối với hệ thống nước hoặc dầu, nên lắp bộ lọc Y (Y Strainer) trước van để ngăn cặn bẩn xâm nhập.
5.4. Sử dụng mạch bảo vệ cho Cuộn Coil Van Điện Từ
Để bảo vệ Cuộn Coil Van Điện Từ và các thiết bị điều khiển (PLC, Relay), nên lắp các mạch bảo vệ sau:
-
- Diode chống ngược (Flyback Diode): Lắp song song với cuộn coil DC để triệt tiêu xung điện áp ngược khi ngắt điện, bảo vệ transistor điều khiển.
- RC Snubber: Mạch hấp thụ xung cho cuộn coil AC, giảm hồ quang tại tiếp điểm relay.
- MOV (Metal Oxide Varistor): Bảo vệ chống đỉnh áp sét lan truyền.
5.5. Chọn Cuộn Coil Van Điện Từ chất lượng từ hãng uy tín
Cuộn Coil Van Điện Từ giá rẻ thường có chất lượng dây đồng kém, lớp cách điện mỏng, vỏ bọc không chịu nhiệt tốt. Đầu tư vào cuộn coil chính hãng từ các thương hiệu uy tín như SMC, Airtac, Festo, Univer, Norgren, Burkert… sẽ tiết kiệm chi phí về lâu dài.
5.6. Thiết kế hệ thống tản nhiệt (nếu cần)
Đối với van hoạt động liên tục hoặc trong môi trường nhiệt độ cao, cân nhắc các giải pháp:
-
- Sử dụng cuộn coil Low Power hoặc cuộn coil có tản nhiệt kim loại.
- Lắp đặt quạt tản nhiệt gần vị trí van.
- Để khoảng cách đủ giữa các van để không khí lưu thông.
6. Câu Hỏi Thường Gặp (FAQ)
Cuộn coil van điện từ bị cháy có sửa được không?
Không thể sửa cuộn coil đã bị cháy. Khi cuộn dây đồng bị đứt hoặc chập, cách duy nhất là thay thế bằng cuộn coil mới có thông số kỹ thuật tương đương. Chi phí thay cuộn coil thường thấp hơn nhiều so với thay cả van điện từ.
Làm sao phân biệt Cuộn Coil Van Điện Từ AC và DC?
Thường được ghi rõ trên nhãn của cuộn coil. Ngoài ra, cuộn AC có điện trở thấp hơn cuộn DC cùng điện áp (vì cuộn AC dựa vào trở kháng cảm ứng để hạn dòng). Khi không có nhãn, có thể dùng bảng tra điện trở tham khảo hoặc liên hệ nhà sản xuất.
Có thể dùng coil 24VDC thay thế cho coil 24VAC không?
Không được. Cuộn 24VDC và 24VAC có cấu tạo và đặc tính điện hoàn toàn khác nhau. Cuộn DC có điện trở cao hơn để hạn chế dòng điện. Nếu dùng nguồn AC cho cuộn DC, dòng điện sẽ quá lớn và cháy cuộn. Ngược lại, cuộn AC dùng nguồn DC sẽ không đủ lực hút.
Van điện từ mới mua mà coil bị cháy ngay là do đâu?
Nguyên nhân phổ biến nhất là cấp sai điện áp, ví dụ van 110V nhưng cấp vào nguồn 220V. Hoặc có thể do điện áp nguồn bị đỉnh cao đột ngột. Khách hàng nên kiểm tra kỹ thông số và nguồn điện trước khi cấp điện cho van mới.
Cuộn Coil Van Điện Từ nóng khi hoạt động có bình thường không?
Cuộn coil sẽ sinh nhiệt khi hoạt động, đây là điều bình thường. Tuy nhiên, nhiệt độ vỏ coil không nên vượt quá 60-70°C (vẫn có thể chạm tay trong vài giây mà không bỏng). Nếu nóng hơn mức này, cần kiểm tra lại các yếu tố như điện áp, piston, và thời gian hoạt động.
Cuộn Coil Van Điện Từ có tuổi thọ bao lâu?
Tuổi thọ cuộn coil phụ thuộc vào chất lượng, điều kiện vận hành và bảo dưỡng. Với cuộn coil chất lượng tốt, vận hành đúng điều kiện, tuổi thọ có thể đạt 5-10 năm hoặc hàng triệu chu kỳ đóng/mở. Cuộn coil kém chất lượng hoặc vận hành sai có thể hỏng chỉ sau vài tháng.
Mua cuộn coil thay thế ở đâu uy tín?
Bạn nên mua cuộn coil từ các nhà phân phối chính hãng hoặc các cửa hàng vật tư công nghiệp uy tín. Tránh mua hàng trôi nổi, không rõ nguồn gốc vì chất lượng không đảm bảo. Tại Dủ Khang, chúng tôi cung cấp cuộn coil van điện từ chính hãng từ nhiều thương hiệu với đầy đủ CO/CQ và bảo hành.
Xem thêm khái niệm Nhiệt Độ tại đây
7. Kết Luận
Cuộn coil van điện từ bị cháy là sự cố hoàn toàn có thể phòng tránh được nếu bạn hiểu rõ nguyên nhân và thực hiện đúng các biện pháp bảo dưỡng. Từ việc kiểm tra điện áp nguồn, vệ sinh piston định kỳ, đến việc chọn mua cuộn coil chất lượng – tất cả đều góp phần kéo dài tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định.
Hãy ghi nhớ các điểm quan trọng sau:
-
- Luôn kiểm tra và đảm bảo điện áp cấp cho van đúng với thông số trên nhãn cuộn coil.
- Không để van điện từ hoạt động liên tục quá lâu nếu không có cuộn coil chuyên dụng.
- Lắp đặt bộ lọc để ngăn cặn bẩn làm kẹt piston.
- Bảo dưỡng định kỳ 3-6 tháng/lần.
- Chọn cuộn coil thay thế đúng thông số và từ nguồn uy tín.
