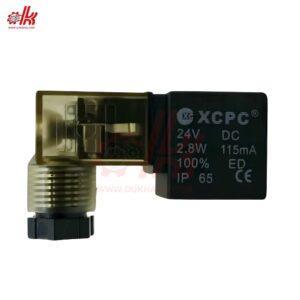

Coil Van 4V (XCPC)

Giá Tham Khảo

Khoảng giá: từ 52,000 ₫ đến 57,000 ₫

Quy cách

Coil nhỏ
Coil thường

Điện áp

AC 220V
DC 24V

Xóa

SKU: Không áp dụng Danh mục: Coil van điện, Thiết bị điện Thẻ: đầu nối khí nén, đầu nối nhanh, đầu nối xcpc, Male Branch Tee, Nối nhanh chữ T ren ngoài, Nối ống hơi Thương hiệu: XCPC

Video sản phẩm

Hỗ trợ

Tư vấn 1

Tư vấn 2

Kỹ Thuật

Mua Sắm Online

Shopee

Facebook

Tiktok

Chính Sách Mua Hàng

🔸 Đối với khách hàng mua lẻ (Dưới 500.000đ):
✔ Khách hàng đặt hàng trực tiếp qua Shopee, Lazada hoặc TikTok Shop để nhận nhiều ưu đãi, mã giảm giá và hỗ trợ phí vận chuyển từ sàn cực hấp dẫn!

🔸 Đối với khách hàng mua sỉ:
Cần nhập số lượng lớn hoặc gia công riêng theo yêu cầu?
✔ Tư vấn phương án nhập hàng tối ưu chi phí
✔ Chính sách giá cạnh tranh theo số lượng
✔ Hỗ trợ nhanh chóng – linh hoạt

Liên hệ ngay hotline: 079.8844.392 – 079.4409.790

Chúng tôi luôn sẵn sàng đồng hành cùng Quý khách để mang đến giải pháp tối ưu và hiệu quả nhất

Coil Van 4V (XCPC)

Mục lục

Giới Thiệu Tổng Quan Coil Van 4V (XCPC)

Trong các nhà máy sản xuất hiện đại, van điện từ 4V series (như 4V110, 4V210, 4V310) được ví như những bộ não điều khiển hướng đi của luồng khí nén, giúp xi lanh thực hiện các thao tác đẩy, kéo, kẹp chính xác. Để những chiếc van này có thể “thức tỉnh” và thực hiện nhiệm vụ, chúng cần một nguồn năng lượng kích hoạt từ trường mạnh mẽ – đó chính là Coil Van 4V (XCPC). Đây là linh kiện điện tử không thể thiếu, đóng vai trò chuyển đổi tín hiệu điện từ tủ điều khiển PLC thành lực từ cơ học để đóng mở cửa van.

Sản phẩm Coil Van 4V (XCPC) được thiết kế chuyên biệt để tương thích hoàn toàn với hệ sinh thái van điện từ của hãng XCPC – một thương hiệu lừng danh trong ngành khí nén toàn cầu. Với sự đa dạng về điện áp từ 24V DC an toàn đến 220V AC phổ dụng, dòng coil này đáp ứng mọi yêu cầu thiết kế của kỹ sư cơ điện. Điểm nhấn đặc biệt của coil XCPC nằm ở quy trình đúc nhựa epoxy nguyên chất, bao phủ hoàn toàn các vòng dây đồng bên trong, tạo nên một khối linh kiện rắn chắc, bền bỉ và có khả năng cách điện tuyệt đối.

Dòng Coil Van 4V (XCPC) không chỉ là một cuộn dây điện đơn thuần, mà còn là kết quả của công nghệ gia công tinh xảo. Từng chỉ số về công suất tiêu thụ điện (W hoặc VA), cường độ dòng điện (mA) đều được hãng tính toán kỹ lưỡng để tối ưu hóa lực từ trường mà vẫn tiết kiệm năng lượng. Tại thị trường Việt Nam, sản phẩm này luôn được các chủ xưởng ưu tiên lựa chọn nhờ độ bền cao, giá thành hợp lý và khả năng hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt, nóng ẩm thường thấy.

Sản Phẩm Cùng Loại : Các loại coil điện van điện từ XCPC giá rẻ nhất

Thông Số Kỹ Thuật Chi Tiết Coil Van 4V (XCPC)

Để đảm bảo hệ thống vận hành trơn tru và tránh hiện tượng cháy nổ do dùng sai điện áp, mời quý khách tham khảo bảng thông số kỹ thuật tiêu chuẩn của Coil Van 4V (XCPC) được tổng hợp trực tiếp từ catalog nhà máy:

Tên gọi sản phẩm : Coil Van 4V (XCPC)
Thương hiệu : XCPC Tech
Mã Model phổ biến : Coil cho 4V100, 4V200, 4V300, 4V400 Series
Điện áp tùy chọn : DC 24V – AC 220V (50/60Hz)
Công suất tiêu thụ (DC 24V) : 2.8W (Tiết kiệm điện năng tối ưu)
Cường độ dòng điện (DC 24V) : 115mA (Dòng khởi động thấp, an toàn cho PLC)
Chu kỳ hoạt động : 100% ED (Cho phép cấp điện liên tục 24/7)
Cấp độ bảo vệ : IP65 (Chống bụi tuyệt đối và chống tia nước áp lực thấp)
Chứng chỉ chất lượng : CE (Hợp chuẩn Châu Âu)
Lớp cách điện : Class H / Class F (Chịu nhiệt độ cực cao)
Nhiệt độ môi trường : -5 đến 60 độ C
Kiểu kết nối điện : Giắc cắm trong suốt có đèn LED hoặc Dây dẫn đúc sẵn
Tình trạng sản phẩm : Mới 100% chính hãng

Ưu Điểm Nổi Bật Của Coil Van 4V (XCPC)

✅ Khả năng vận hành liên tục 100% ED: Một trong những tiêu chí khắt khe nhất của coil điện công nghiệp là khả năng duy trì trạng thái cấp điện liên tục. Coil Van 4V (XCPC) đạt tiêu chuẩn 100% ED, nghĩa là cuộn hút có thể được cấp điện suốt cả ngày đêm mà không bị cháy hoặc suy giảm lực từ. Điều này cực kỳ quan trọng đối với các dây chuyền sản xuất thực phẩm hoặc lắp ráp linh kiện – nơi mà một giây dừng tải cũng gây thiệt hại nặng nề.

✅ Chất liệu dây đồng nguyên chất tinh khiết: Khác với các dòng coil trôi nổi sử dụng dây nhôm pha đồng dễ sinh nhiệt và cháy nổ, Coil Van 4V (XCPC) cam kết sử dụng 100% dây đồng cao cấp. Dây đồng giúp cuộn hút có điện trở ổn định, dẫn điện tốt và tỏa nhiệt nhanh hơn. Nhờ đó, lực từ trường sinh ra luôn mạnh mẽ và dứt khoát, giúp van điện từ 4V Series nhảy “tạch tạch” mượt mà ngay cả sau hàng triệu lần đóng mở.

✅ Lớp vỏ đúc nhựa Epoxy chịu nhiệt Class H: Để bảo vệ cuộn dây đồng bên trong khỏi môi trường dầu mỡ và hơi ẩm, XCPC sử dụng công nghệ đúc nhựa Epoxy áp suất cao. Vỏ nhựa của Coil Van 4V (XCPC) không chỉ cứng cáp mà còn đạt cấp cách điện Class H, chịu được nhiệt độ cao mà không bị biến dạng hay nứt vỡ. Thiết kế kín hoàn toàn này giúp coil đạt chuẩn IP65, cho phép máy móc hoạt động an toàn ngay cả trong các khu vực có độ ẩm cao hoặc nhiều bụi bẩn cơ khí.

✅ Thiết kế giắc cắm thông minh có đèn báo: Đa số các dòng Coil Van 4V (XCPC) hiện nay đều đi kèm với đầu nối (connector) trong suốt tích hợp đèn LED báo hiệu trạng thái hoạt động. Khi coil có điện, đèn sẽ sáng, giúp người thợ kỹ thuật dễ dàng bắt bệnh và kiểm tra hệ thống điện từ xa mà không cần dùng đồng hồ đo vạn năng. Giắc cắm này cũng có thiết kế gioăng cao su bít kín, ngăn nước xâm nhập vào các chân đồng bên trong.

✅ Tương thích hoàn hảo và dễ dàng thay thế: Coil Van 4V (XCPC) được chuẩn hóa về kích thước lỗ trục, giúp nó có tính lắp lẫn cực cao. Không chỉ dùng cho van XCPC, dòng coil này còn có thể lắp vừa cho rất nhiều hãng van điện từ khí nén khác có cùng size như Airtac, STNC, SNS… Điều này mang lại sự linh hoạt tối đa cho khách hàng khi cần tìm linh kiện thay thế gấp mà không muốn phải thay toàn bộ cụm van tốn kém.

Cấu Tạo Và Nguyên Lý Từ Trường Coil Van 4V (XCPC)

Để hiểu tại sao Coil Van 4V (XCPC) lại quan trọng đến thế, chúng ta cần đi sâu vào cấu tạo cơ khí chính xác bên trong của nó:

Cuộn dây đồng định hình: Là thành phần cốt lõi, bao gồm hàng nghìn vòng dây đồng siêu nhỏ quấn quanh ống nhựa định tâm. Số vòng dây và tiết diện dây được tính toán dựa trên mức điện áp 220V hay 24V để tạo ra từ trường tối ưu nhất.
Hệ thống lõi từ tính: Khi có dòng điện chạy qua, cuộn dây đồng biến thành một chiếc nam châm điện mạnh mẽ. Từ trường này tập trung vào trung tâm lỗ coil, nơi chứa trục sắt (plunger) của van điện từ, tạo ra lực hút kéo trục lên để mở van.
Vỏ nhựa Epoxy bảo vệ: Đây là lớp áo giáp bên ngoài, ngăn chặn các tác nhân như nước, bụi, dầu máy xâm nhập vào làm ngắn mạch cuộn dây. Vỏ nhựa này được in nổi các thông số điện áp để người dùng không bị nhầm lẫn khi lắp đặt.
Chân cắm đồng dẫn điện: Các chân tiếp điểm bằng đồng được mạ niken chống oxy hóa, đảm bảo truyền dẫn điện ổn định từ giắc cắm vào bên trong cuộn dây mà không gây ra hiện tượng mô-vê (tạo tia lửa điện).

Nguyên lý vận hành của Coil Van 4V (XCPC) tuân theo định luật cảm ứng điện từ. Khi cấp nguồn điện, từ trường xuất hiện hút trục van lên, ép lò xo lại. Khi ngắt điện, từ trường mất đi, lò xo đẩy trục van về vị trí cũ để đóng kín cửa khí. Toàn bộ quy trình diễn ra trong chớp mắt, đảm bảo độ nhạy cao cho các hệ thống tự động hóa yêu cầu tốc độ phản hồi nhanh.

Bảng Tra Cứu Quy Cách Lựa Chọn Coil Van 4V (XCPC)

Mỗi dòng van 4V sẽ có kích cỡ coil tương ứng. Quý khách vui lòng tra cứu bảng dưới đây để chọn đúng mã linh kiện Coil Van 4V (XCPC) cho thiết bị của mình:

Tên Gọi Phân Loại	Sử Dụng Cho Dòng Van	Điện Áp Phổ Biến	Công Suất (DC/AC)
Coil Nhỏ (Mini Coil)	4V110, 4V120, 4V130	24V, 220V, 110V	2.5W / 3.5VA
Coil Thường (Standard)	4V210, 4V220, 4V310, 4V410	24V, 220V, 110V	2.8W-3W / 4.5VA
Coil Giắc Đèn LED	Mọi dòng van (Tùy chọn)	DC 24V, AC 220V	Tích hợp cảnh báo
Coil Dây Đúc Sẵn	Dòng chống cháy nổ	Tùy chọn điện áp	Kín nước tuyệt đối

Lời khuyên kỹ thuật: Khi thay thế Coil Van 4V (XCPC), quý khách nên kiểm tra kỹ đường kính lỗ coil hiện tại (thường là 8mm hoặc 9mm) để đảm bảo độ vừa vặn tuyệt đối với trục van sắt từ.

Hướng Dẫn Lắp Đặt Và Bảo Trì Coil Van 4V (XCPC)

Việc lắp đặt Coil Van 4V (XCPC) đúng cách không chỉ giúp van chạy tốt mà còn bảo vệ an toàn cho hệ thống điện tổng. Hãy lưu ý các bước sau:

1. Tuân thủ tuyệt đối điện áp: Trước khi nối dây, hãy kiểm tra thông số in trên thân Coil Van 4V (XCPC). Tránh trường hợp cấp điện 220V cho coil 24V làm coil bốc khói ngay lập tức hoặc cấp điện 24V cho coil 220V khiến van không thể nhảy do lực từ quá yếu.

2. Không cấp điện khi coil nằm ngoài trục (Plunger): Một lỗi kỹ thuật kinh điển là cấp điện để thử Coil Van 4V (XCPC) khi nó chưa được lắp vào trục sắt của van. Khi không có lõi sắt tiêu thụ năng lượng từ trường, dòng điện trong coil sẽ tăng vọt rất nhanh, làm chảy vỏ nhựa và cháy cuộn đồng chỉ sau vài giây. Luôn phải lắp coil vào van và siết đai ốc xong rồi mới cấp điện.

3. Siết chặt ốc giữ coil: Sau khi lồng Coil Van 4V (XCPC) vào trục van, hãy siết nhẹ đai ốc nhựa ở đầu trục. Việc để coil bị lỏng lẻo sẽ tạo ra tiếng kêu “rung rung” (re re) khó chịu và làm giảm hiệu quả hút van, đồng thời gây sinh nhiệt cục bộ do ma sát rung động.

4. Vệ sinh môi trường lắp đặt: Mặc dù đạt chuẩn IP65, anh chị vẫn nên lắp Coil Van 4V (XCPC) ở vị trí tránh nước xịt trực tiếp hoặc nơi có hơi dầu quá đậm đặc. Nếu thấy coil bị bám quá nhiều lớp bụi bẩn bao quanh, hãy lau sạch bằng vải khô để hỗ trợ coil tản nhiệt tự nhiên nhanh hơn thông qua đối lưu không khí.

Ứng Dụng Coil Van 4V (XCPC) Trong Các Dây Chuyền Sản Xuất

Sự hiện diện của Coil Van 4V (XCPC) gần như bao phủ toàn bộ đời sống công nghiệp:

Hệ thống dập, cắt tự động: Điều khiển các xi lanh khí nén dập khuôn kim loại hoặc cắt giấy. Coil Van 4V (XCPC) chịu được tần suất đóng mở liên tục hàng nghìn lần mỗi giờ của các dòng máy này.
Máy đóng gói thực phẩm: Được sử dụng trong các khâu hút chân không, hàn miệng túi hoặc thổi phồng bao bì. Tính năng chống ẩm giúp coil hoạt động bền bỉ trong các khu vực lạnh của kho thực phẩm.
Sản xuất linh kiện điện tử: Điều khiển các cánh tay robot kẹp và di chuyển linh kiện trên bo mạch. Đòi hỏi Coil Van 4V (XCPC) phải có độ nhạy cực cao và sai số thời gian phản hồi thấp nhất có thể.
Hệ thống xử lý nước thải: Điều khiển các van bướm, van bi khí nén để đóng mở các đường ống dẫn bùn, dẫn hóa chất. Lớp vỏ bảo vệ Epoxy của Coil Van 4V (XCPC) giúp kháng lại hơi hóa chất ăn mòn trong không khí.
Thiết bị nâng hạ gara ô tô: Điều khiển luồng khí nén cho cầu nâng hoặc máy tháo vỏ xe, mang lại sự tin cậy tuyệt đối cho người thợ sửa chữa.

Câu hỏi thường gặp về Coil Van 4V (XCPC)

1. Tại sao Coil Van 4V (XCPC) của tôi hay bị nóng khi chạy?
Bản chất của coil điện là tỏa nhiệt khi có dòng điện chạy qua. Nhiệt độ ấm cỡ 50-60 độ C là hoàn toàn bình thường. Tuy nhiên, nếu Coil Van 4V (XCPC) nóng đến mức có mùi khét, hãy kiểm tra xem trục van bên trong có bị kẹt không hoặc điện áp nguồn có bị quá áp (ví dụ điện chập chờn tăng lên 250V) hay không.

2. Tôi có thể đổi từ Coil 220V sang 24V trên cùng một thân van không?
Hoàn toàn được. Các thân van 4V của XCPC có trục van giống nhau. Bạn chỉ cần mua đúng mã Coil Van 4V (XCPC) điện áp 24V để thay thế vào. Lưu ý rằng khi đó bạn phải nối lại dây nguồn từ tủ điện sang bộ chuyển nguồn 24V để tương thích với coil mới.

3. Coil Van 4V (XCPC) có đi kèm theo giắc cắm điện không?
Thông thường, tại Dủ Khang, chúng tôi cung cấp Coil Van 4V (XCPC) đi kèm sẵn cả đầu giắc cắm trong suốt có đèn báo. Tuy nhiên, một số dòng coil dây đúc sẵn sẽ không dùng giắc. Quý khách vui lòng xác nhận kiểu kết nối khi đặt hàng nhé.

4. Dấu hiệu nào cho thấy tôi cần phải thay Coil Van 4V (XCPC) mới?
Khi cấp điện mà van không nhảy (không nghe tiếng tạch), hoặc đèn báo trên giắc vẫn sáng nhưng van im lìm, rất có thê cuộn dây bên trong Coil Van 4V (XCPC) đã bị đứt hoặc trục từ bị yếu. Bạn hãy dùng đồng hồ ôm (Ohm) đo hai chân coil, nếu kim không nhảy nghĩa là coil đã bị hỏng cuộn đồng.

5. Mua Coil Van 4V (XCPC) tại Dủ Khang có được bảo hành không?
Theo quy định chung của ngành điện khí nén, phần coil điện thường không được bảo hành lỗi cháy nổ do dùng sai điện từ phía nhà sản xuất. Tuy nhiên, Dủ Khang cam kết hàng mới 100% chuẩn hãng XCPC, được kiểm tra lực hút từ trường kỹ lưỡng trước khi giao đến tay anh chị, đảm bảo không có lỗi kỹ thuật từ nhà máy.
