Xi Lanh Có Từ và Không Từ 2025: Khác Biệt Nằm Ở Đâu và Khi Nào Bạn Thực Sự Cần Dùng Cảm Biến?

Bạn đang xem catalogue xi lanh khí nén, chuẩn bị đặt hàng cho dự án của mình. Bạn lướt qua hàng loạt thông số: đường kính, hành trình, kiểu dáng… và rồi dừng lại ở một tùy chọn tưởng chừng đơn giản: “loại có từ” và “loại không từ”. Giá chênh lệch không nhiều, nhưng một lựa chọn sai lầm có thể khiến bạn lãng phí tiền bạc hoặc tệ hơn là giới hạn khả năng tự động hóa của cả một hệ thống. 🤔

Sự nhầm lẫn giữa hai loại xi lanh này là vô cùng phổ biến. Nhiều kỹ thuật viên đã mua phải xi lanh có từ nhưng không bao giờ dùng đến cảm biến, gây ra một sự lãng phí không cần thiết. Ngược lại, không ít trường hợp cần giám sát hành trình nhưng lại chọn loại không từ, dẫn đến việc phải “độ chế” phức tạp hoặc thậm chí là phải thay mới toàn bộ.

Vậy, sự khác biệt cốt lõi nằm ở đâu? Khi nào thì một chiếc xi lanh không từ là đủ, và khi nào bạn bắt buộc phải đầu tư cho loại có từ và cảm biến đi kèm?

Trong bài viết chuyên sâu này, Dukhang sẽ cùng bạn “mổ xẻ” tất tần tật, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế. Đọc xong bài viết này, bạn sẽ hoàn toàn tự tin để lựa chọn chính xác loại xi lanh mình cần, đảm bảo hệ thống vận hành hiệu quả với chi phí tối ưu nhất!

1. Nền Tảng Vững Chắc – Sơ Lược Về Xi Lanh Khí Nén

Trước khi đi vào chi tiết, hãy cùng điểm lại những kiến thức cơ bản nhất.

Xi lanh khí nén là gì? Vai trò “cơ bắp” trong công nghiệp

Nói một cách đơn giản, xi lanh khí nén (Pneumatic Cylinder) là một thiết bị cơ cấu chấp hành. Nhiệm vụ của nó là biến năng lượng của khí nén (potential energy) thành động năng (kinetic energy), tạo ra chuyển động tịnh tiến (đẩy ra/kéo về) hoặc chuyển động quay.

Chúng chính là những “cơ bắp” không mệt mỏi trong các nhà máy, thực hiện hàng triệu chu trình mỗi ngày cho các công việc như:

• Đẩy sản phẩm trên băng chuyền.
• Kẹp và giữ phôi trong gia công.
• Nâng hạ các chi tiết máy.
• Đóng mở cửa, van công nghiệp.
• Dập, ép, nén sản phẩm.

Cấu tạo và nguyên lý hoạt động cơ bản nhất

Dù có hàng trăm loại khác nhau, hầu hết xi lanh khí nén đều có các bộ phận cốt lõi sau:

• Thân xi lanh (Barrel): Vỏ ngoài chứa các bộ phận bên trong.
• Piston: Bộ phận chịu tác động trực tiếp của áp suất khí nén để di chuyển.
• Trục piston (Piston Rod): Thanh kim loại nối với piston, truyền chuyển động ra bên ngoài.
• Các cổng cấp/thoát khí (Ports): Nơi khí nén đi vào và đi ra.

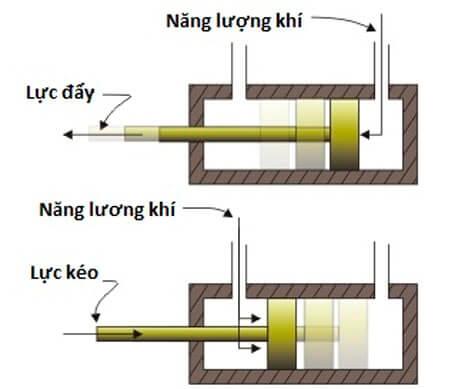

Nguyên lý rất đơn giản: Khi khí nén được cấp vào một bên của piston, áp suất chênh lệch sẽ tạo ra một lực đẩy, làm piston và trục piston di chuyển theo một hướng. Khi cấp khí vào cổng còn lại, quá trình sẽ đảo ngược.

2. Xi Lanh Không Từ – Sự Lựa Chọn Kinh Tế & Đơn Giản

“Không từ” thực chất nghĩa là gì?

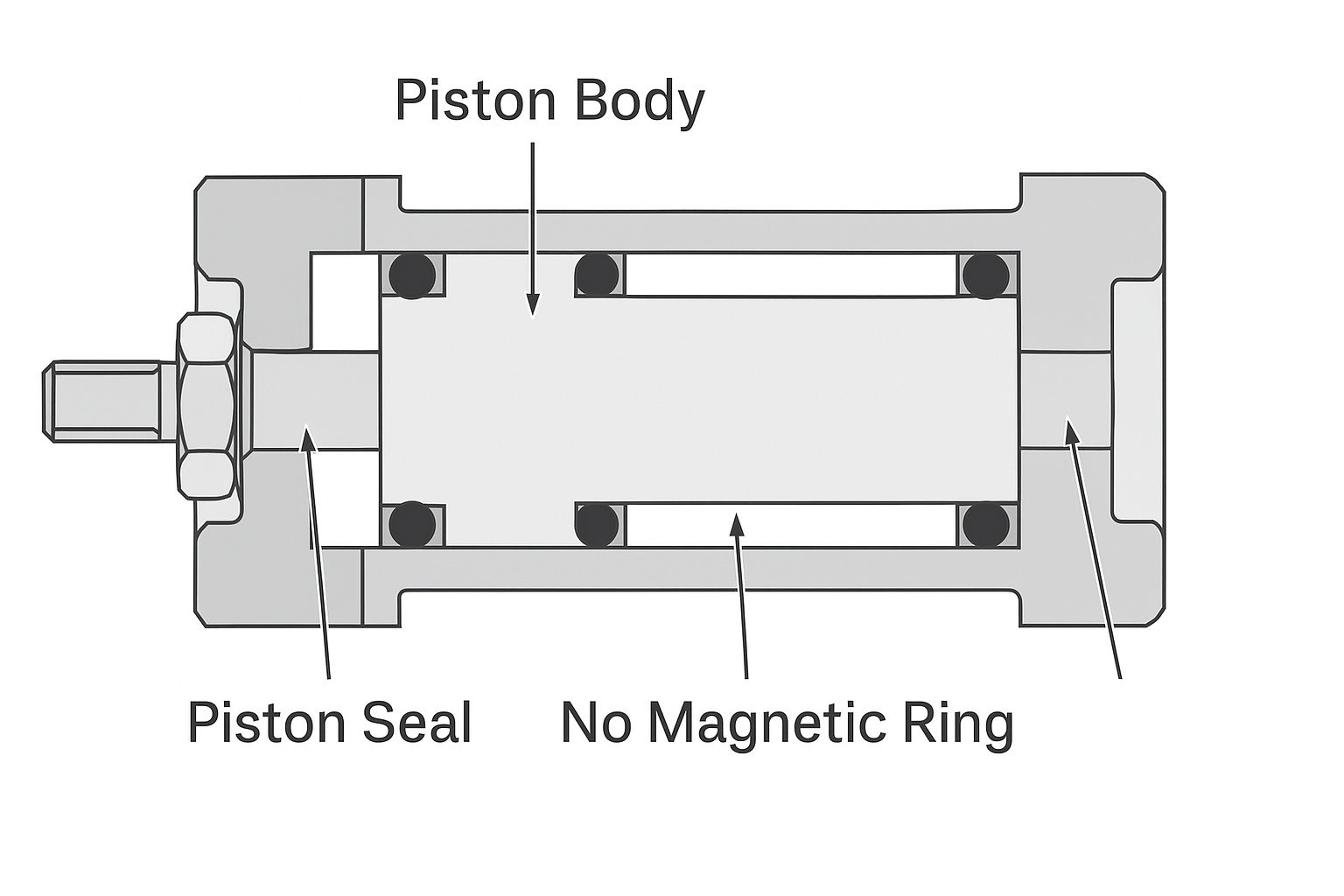

Điểm khác biệt duy nhất và cốt lõi nhất nằm ở cấu tạo của piston. Với xi lanh không từ, piston bên trong hoàn toàn không được gắn vòng nam châm vĩnh cửu. Nó chỉ đơn thuần là một khối kim loại với các rãnh để lắp phớt làm kín.

Ưu điểm vượt trội 👍

• Giá thành rẻ hơn: Đây là lợi thế lớn nhất. Đối với các ứng dụng không yêu cầu giám sát, việc chọn xi lanh không từ giúp tối ưu chi phí đầu tư ban đầu một cách đáng kể.
• Cấu tạo đơn giản: Ít thành phần hơn đồng nghĩa với việc bảo trì, đặc biệt là thay thế bộ phớt (seal kit), sẽ dễ dàng và nhanh chóng hơn.

Nhược điểm và giới hạn 👎

• Không thể giám sát vị trí: Vì piston không tạo ra từ trường, bạn hoàn toàn không thể sử dụng các loại cảm biến từ (loại cảm biến phổ biến và tiện lợi nhất) để xác định vị trí của nó. Bạn không biết được xi lanh đã đi hết hành trình, về hết hành trình hay đang ở một vị trí nào đó ở giữa.

Các ứng dụng điển hình

Xi lanh không từ là lựa chọn hoàn hảo cho các cơ cấu cơ khí đơn thuần, chỉ cần thực hiện một tác vụ đẩy/kéo và không cần bất kỳ tín hiệu phản hồi (feedback) nào cho hệ thống điều khiển. Ví dụ:

• Cơ cấu đẩy các hộp carton nhẹ ra khỏi băng tải.
• Cơ cấu gạt sản phẩm lỗi đơn giản.
• Cơ cấu ép nắp hộp không yêu cầu độ chính xác về lực và vị trí.

3. Xi Lanh Có Từ – “Trái Tim” Của Hệ Thống Tự Động Hóa

Đây là lúc mọi thứ trở nên thú vị hơn, mở ra cánh cửa cho các hệ thống thông minh và tự động.

“Có từ” là gì? Bí mật nằm ở chiếc vòng nam châm 🧲

Với xi lanh có từ, bên trong piston được nhà sản xuất tích hợp sẵn một vòng nam châm vĩnh cửu (magnetic ring). Chiếc vòng này tạo ra một từ trường ổn định và đủ mạnh để có thể phát hiện được từ bên ngoài thân xi lanh.

Nguyên lý hoạt động – Từ trường di chuyển như thế nào?

1. Khi piston di chuyển bên trong thân xi lanh, vòng nam châm cũng di chuyển theo.
2. Thân xi lanh thường được làm bằng các vật liệu phi từ tính như nhôm hoặc thép không gỉ. Nhờ vậy, từ trường của nam châm có thể “xuyên” qua lớp vỏ này.
3. Một cảm biến từ (sẽ nói kỹ ở phần sau) được gá vào các rãnh trên thân xi lanh. Khi piston mang vòng từ đi ngang qua, từ trường sẽ kích hoạt cảm biến, tạo ra một tín hiệu điện.

Ưu điểm “đáng tiền” 🏆

• Cho phép giám sát vị trí: Đây là ưu điểm cốt lõi. Bạn có thể biết chính xác khi nào xi lanh đi hết hoặc về hết hành trình, hoặc bất kỳ vị trí nào bạn đặt cảm biến.
• Tăng độ tin cậy và an toàn: Việc xác nhận xi lanh đã hoàn thành nhiệm vụ (ví dụ: đã kẹp chặt phôi) trước khi bắt đầu bước tiếp theo là cực kỳ quan trọng để đảm bảo an toàn và chất lượng sản phẩm.
• Tích hợp dễ dàng với PLC: Tín hiệu ON/OFF từ cảm biến là ngôn ngữ mà mọi bộ điều khiển lập trình (PLC) đều hiểu. Điều này cho phép xây dựng các chu trình tự động hóa phức tạp.

Ví dụ thực tế từ Dukhang.com

Hầu hết các dòng xi lanh hiện đại ngày nay đều được sản xuất mặc định là loại có từ để tăng tính linh hoạt. Ví dụ, khi bạn xem các dòng xi lanh vuông phổ biến như SC, SU Airtac tại Dukhang, bạn sẽ thấy chúng đều có sẵn vòng từ. Đây là một tiêu chuẩn của ngành để sẵn sàng cho việc tự động hóa.

4. Cảm Biến Xi Lanh – “Đôi Mắt” Của Hệ Thống

Có xi lanh từ mà không có cảm biến thì cũng như không. Cảm biến chính là “đôi mắt” giúp hệ thống điều khiển “nhìn” thấy vị trí của piston.

Phân loại các cảm biến xi lanh phổ biến có tại Dukhang

Tại Dukhang.com, chúng tôi cung cấp đầy đủ các loại cảm biến phổ biến, trong đó có hai loại chính bạn cần biết:

• Nguyên lý: Cực kỳ đơn giản. Bên trong cảm biến là hai lá kim loại mỏng đặt trong một ống thủy tinh chân không. Khi có từ trường của nam châm đi qua, hai lá kim loại này sẽ bị hút chập vào nhau, tạo thành một mạch kín (giống như một công tắc cơ khí).
• Ứng dụng: Phù hợp cho các ứng dụng có tần suất hoạt động thấp đến trung bình, không yêu cầu tốc độ đáp ứng siêu nhanh.
• Ưu điểm: Giá thành rất cạnh tranh, dễ dàng thay thế.

• Nguyên lý: Sử dụng các linh kiện bán dẫn (hiệu ứng Hall hoặc cảm biến từ trở), hoàn toàn không có bộ phận chuyển động cơ khí. Khi từ trường tác động, mạch điện tử bên trong sẽ thay đổi trạng thái và xuất tín hiệu.
• Ứng dụng: Bắt buộc dùng cho các hệ thống hoạt động với tần suất cao, yêu cầu độ chính xác và tốc độ cao (ví dụ: dây chuyền đóng gói tốc độ cao, các cơ cấu servo-pneumatic).
• Ưu điểm: Độ bền cực cao, tuổi thọ gần như không giới hạn, tốc độ đáp ứng nhanh, chống rung tốt.

Bảng so sánh nhanh: Khi nào nên chọn CS1-F và khi nào nên đầu tư cho CS1-U?

Tiêu chí	Cảm biến Reed Switch (CS1-F)	Cảm biến Solid-State (CS1-U)
Tần suất hoạt động	Thấp đến Trung bình	Cao đến Rất cao
Tốc độ đáp ứng	Chậm	Nhanh
Tuổi thọ	Có giới hạn (do cơ khí)	Rất cao (do điện tử)
Chống rung/sốc	Kém	Tốt
Giá thành	Rẻ	Cao hơn
Kết nối PLC	Cả hai đều tương thích tốt	Cả hai đều tương thích tốt (chú ý NPN/PNP)
Gợi ý	Dùng cho máy móc đơn giản	Dùng cho dây chuyền tự động tốc độ cao

5. Câu Trả Lời Quan Trọng Nhất: KHI NÀO BẠN THỰC SỰ CẦN XI LANH CÓ TỪ?

Đây là phần quan trọng nhất, giúp bạn đưa ra quyết định cuối cùng.

Checklist vàng giúp bạn ra quyết định 📝

Hãy tự trả lời những câu hỏi sau về ứng dụng của bạn:

• Mô tả: Một xi lanh như Xi lanh compact SDA chỉ dùng để đẩy một hộp carton ra khỏi vị trí. Việc nó đẩy nhanh hay chậm, đã đến nơi hay chưa không ảnh hưởng đến các công đoạn sau.

➡️ Lựa chọn: Xi lanh SDA loại KHÔNG TỪ. Đây là cách tối ưu chi phí nhất.

• Mô tả: Một tay kẹp 3 chấu MHS3 cần kẹp chặt một chi tiết kim loại trước khi cánh tay robot bắt đầu di chuyển để gia công. Nếu chưa kẹp chặt mà robot đã chạy, thảm họa sẽ xảy ra.

➡️ Lựa chọn: BẮT BUỘC dùng Xi lanh CÓ TỪ + 2 cảm biến (ví dụ CS1-U cho độ tin cậy cao) ở vị trí mở và đóng hoàn toàn để gửi tín hiệu “Đã kẹp” về PLC.

• Mô tả: Trong một dây chuyền, xi lanh SC (xi lanh vuông) đẩy một chai nhựa vào vị trí chiết rót. Chỉ khi chai đã vào ĐÚNG vị trí (xi lanh SC đi hết hành trình và kích hoạt cảm biến), vòi chiết rót mới được phép hoạt động.

➡️ Lựa chọn: BẮT BUỘC dùng Xi lanh SC CÓ TỪ + một cảm biến (có thể là CS1-F nếu tần suất không quá cao) đặt ở cuối hành trình.

• Mô tả: Một hệ thống phân loại sản phẩm theo chiều cao. Xi lanh sẽ đẩy sản phẩm đi. Nếu sản phẩm thấp, nó sẽ đi qua cảm biến thứ nhất. Nếu sản phẩm cao, nó sẽ chạm vào cảm biến thứ nhất.

➡️ Lựa chọn: BẮT BUỘC dùng Xi lanh CÓ TỪ + các cảm biến được đặt ở những vị trí cần kiểm tra dọc theo thân xi lanh.

6. Những Câu Hỏi Thường Gặp (FAQ)

• Câu 1: Tôi mua xi lanh có từ nhưng không lắp cảm biến được không?
  • Trả lời: Hoàn toàn được. Xi lanh có từ vẫn hoạt động như một xi lanh bình thường. Bạn chỉ đang trả thêm một chút chi phí cho vòng từ mà không dùng đến.
• Câu 2: Thân xi lanh bằng nhôm/thép, làm sao từ trường đi qua được?
  • Trả lời: Từ trường chỉ bị chặn bởi các vật liệu từ tính (sắt, thép cacbon). Thân xi lanh thường làm bằng nhôm, thép không gỉ là những vật liệu phi từ tính hoặc có từ tính rất yếu, cho phép từ trường đi qua dễ dàng.
• Câu 3: Làm sao để lắp cảm biến lên xi lanh tròn như MAL Airtac vốn không có rãnh?
  • Trả lời: Rất đơn giản. Chúng ta sẽ sử dụng một phụ kiện gọi là đai kẹp cảm biến (ví dụ mã BM, B-3). Phụ kiện này sẽ ôm quanh thân xi lanh tròn và tạo ra vị trí để gá cảm biến.

• Câu 4: Cảm biến của Airtac có lắp cho xi lanh hãng khác được không?
  • Trả lời: Có thể, nhưng cần kiểm tra sự tương thích về kích thước rãnh gá và cực từ của xi lanh. Để đảm bảo sự ổn định và chính xác nhất, Dukhang luôn khuyến nghị sử dụng đồng bộ xi lanh và cảm biến từ cùng một nhà sản xuất.

Kết Luận

Qua bài phân tích chi tiết trên, chúng ta có thể rút ra kết luận ngắn gọn:

• Xi lanh không từ: Lựa chọn kinh tế, thông minh cho các tác vụ cơ bản, độc lập và không cần giám sát.
• Xi lanh có từ: Là nền tảng không thể thiếu cho tự động hóa, các hệ thống yêu cầu sự an toàn, chính xác và hoạt động tuần tự.

Việc lựa chọn đúng giữa xi lanh có từ và không từ không chỉ là một câu chuyện về kỹ thuật. Đó còn là một bài toán tối ưu về hiệu suất, độ tin cậy và chi phí cho toàn bộ dây chuyền, nhà xưởng của bạn. Một quyết định nhỏ có thể tạo ra sự khác biệt lớn.

Bạn đã xác định được loại xi lanh mình cần chưa? Hay vẫn còn thắc mắc cho ứng dụng đặc thù của mình?
