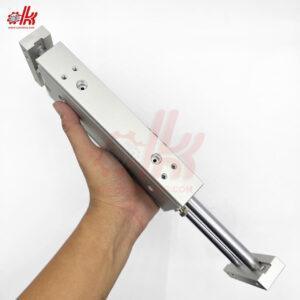

Xi Lanh 2 Ty 2 Đầu STNC CXSW

Giới Thiệu Về Xi Lanh 2 Ty 2 Đầu STNC CXSW

Xi lanh 2 ty 2 đầu STNC CXSW là một loại xi lanh khí nén đặc biệt có hai ty xi lanh song song và chuyển động đồng bộ, thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao, chống xoay trục và tải trọng lớn. Dòng xi lanh này hoạt động nhờ khí nén, với thiết kế 2 ty giúp tăng cường độ ổn định và độ cứng vững cho chuyển động tuyến tính. STNC là thương hiệu uy tín đến từ Trung Quốc, được đánh giá cao nhờ giá thành hợp lý, chất lượng ổn định và chủng loại đa dạng.

Đặc Điểm Nổi Bật Của Xi Lanh 2 Ty 2 Đầu STNC CXSW

• ✅ Thiết kế hai ty song song, giúp chống xoay hiệu quả.
• ✅ Có dẫn hướng tuyến tính bằng bạc trượt hoặc bạc đạn tùy phiên bản.
• ✅ Cho phép gắn kết trực tiếp với thiết bị chuyển động mà không cần bộ chống xoay rời.
• ✅ Chịu tải tốt theo cả phương ngang và phương dọc.
• ✅ Có nhiều hành trình lựa chọn, từ 10mm đến hơn 100mm.
• ✅ Áp suất làm việc: từ 0.15 đến 0.7 MPa, phù hợp với hầu hết hệ thống khí nén.

Tóm lại : Xi lanh 2 ty 2 đầu STNC CXSW là một dòng xi lanh khí nén đa năng, bền bỉ và chống xoay hiệu quả, lý tưởng cho các ứng dụng tự động hóa công nghiệp có tải trọng và yêu cầu độ chính xác cao. Với thiết kế tiêu chuẩn, hoạt động ổn định và giá thành hợp lý, đây là lựa chọn đáng tin cậy cho cả doanh nghiệp mới triển khai hệ thống khí nén lẫn các nhà máy sản xuất quy mô lớn đang cần tối ưu hóa chi phí.

Ưu Điểm Của Xi Lanh 2 Ty 2 Đầu STNC CXSW

Dưới đây là những ưu điểm nổi bật của xi lanh 2 ty 2 đầu STNC CXSW, giúp dòng sản phẩm này được sử dụng phổ biến trong nhiều hệ thống tự động hóa:

1. Chống xoay tốt – độ chính xác cao

• ✔ Nhờ thiết kế hai ty song song được dẫn hướng bằng bạc trượt hoặc bạc đạn, xi lanh CXSW có khả năng chống xoay tuyệt đối trong quá trình hoạt động.
• ✔ Phù hợp với các ứng dụng yêu cầu định hướng chính xác, như gắp sản phẩm theo chiều cố định, đẩy vật vào đúng vị trí…

2. Tăng khả năng chịu tải và lực tác động

• ✔ Hai ty giúp phân tán lực đều, tăng khả năng chịu lực dọc và lực ngang tốt hơn so với xi lanh 1 ty thông thường.
• ✔ Phù hợp với các ứng dụng có tải trọng nặng hoặc cần lực đẩy/ép ổn định.

3. Chuyển động mượt mà, ổn định

• ✔ Nhờ hệ thống dẫn hướng chính xác, piston và ty xi lanh di chuyển êm ái, ít rung lắc, tăng tuổi thọ của cả hệ thống.
• ✔ Hạn chế hiện tượng mài mòn lệch do sai hướng hoặc rung động.

4. Dễ lắp đặt và linh hoạt trong bố trí

• ✔ Thân xi lanh thiết kế có nhiều vị trí bắt ốc, lỗ ren, dễ dàng gắn lên mặt phẳng, đế máy hoặc kết hợp với cụm cơ khí.
• ✔ Đầu ty thường có ren hoặc mặt bích để liên kết với đầu gắp, đẩy, kẹp…

5. Đa dạng kích thước – hành trình

• ✔ Dòng CXSW có nhiều size (từ 10mm đến 32mm) và hành trình linh hoạt (10~150mm), phù hợp nhiều không gian và ứng dụng khác nhau.
• ✔ Giúp doanh nghiệp tối ưu chi phí và hiệu quả vận hành.

6. Giá thành hợp lý – dễ thay thế

• ✔ Là sản phẩm của hãng STNC – thương hiệu phổ biến, nên có mức giá cạnh tranh hơn nhiều so với các hãng Nhật hoặc Châu Âu.
• ✔ Dễ tìm mua phụ kiện thay thế, bảo trì đơn giản.

7. Hỗ trợ gắn cảm biến từ

• ✔ Dễ dàng tích hợp với sensor từ, phục vụ việc theo dõi vị trí hoạt động của piston trong hệ thống tự động hóa hoặc điều khiển bằng PLC.

Tóm lại : xi lanh 2 ty 2 đầu STNC CXSW là lựa chọn rất phù hợp cho các hệ thống cần độ chính xác cao, chịu tải tốt, chống xoay và vận hành ổn định với chi phí đầu tư tối ưu.

Thông Số Kỹ Thuật Của Xi Lanh 2 Ty 2 Đầu STNC CXSW

• Tên sản phẩm : Xi Lanh 2 Ty 2 Đầu STNC CXSW
• Đường kính piston : 10mm, 16mm, 20mm, 25mm, 32mm
• Hành trình : Từ 10mm – 150mm
• Áp suất hoạt động : Từ 0.15 ~ 0.7 MPa
• Nhiệt độ hoạt động : Từ -20°C – 70°C
• Tốc độ : Từ 50 ~ 500 mm/s
• Cổng kết nối : M5, G1/8, G1/4
• Hãng sản xuất : STNC
• Tình trạng : Mới 100%

Cấu Tạo Của Xi Lanh 2 Ty 2 Đầu STNC CXSW

Xi lanh 2 ty 2 đầu dòng CXSW của STNC là một dạng xi lanh khí nén đặc biệt, được thiết kế với độ chính xác cao, khả năng dẫn hướng tốt và chịu tải lớn. Dưới đây là chi tiết về cấu tạo của dòng xi lanh này:

1. Thân xi lanh

• ● Là phần bao quanh và bảo vệ toàn bộ cơ cấu bên trong.
• ● Làm bằng nhôm hợp kim cao cấp, được anod hóa để tăng độ bền, chống mài mòn và oxi hóa.
• ● Bề mặt thân được gia công chính xác, đảm bảo sự vận hành trơn tru của ty và pít-tông.

2. Hai ty dẫn hướng song song

• ● Đây là điểm nổi bật nhất của dòng CXSW: có hai ty chạy song song, giúp tăng cứng vững, giảm rung lắc khi làm việc.
• ● Ty thường được làm từ thép không gỉ, được mài và xi mạ crom, giúp tăng tuổi thọ và khả năng chịu tải.
• ● Ty này không chỉ truyền lực mà còn đóng vai trò dẫn hướng chính xác, rất phù hợp cho các ứng dụng yêu cầu độ định vị cao.

3. Pít-tông và phốt

• ● Mỗi ty dẫn động có một pít-tông riêng bên trong thân xi lanh.
• ● Phốt pít-tông được làm từ cao su chịu dầu, chịu mài mòn tốt, đảm bảo kín khí tuyệt đối.
• ● Các pít-tông hoạt động đồng bộ thông qua kết cấu liên kết giữa hai đầu ty.

4. Mặt bích và nắp chặn hai đầu

• ● Là phần nắp đầu xi lanh, thường làm bằng hợp kim nhôm hoặc thép, gia công CNC chính xác.
• ● Được bắt chặt vào thân bằng bulong, tạo kết cấu kín, giữ khí và định vị ty dẫn.

5. Cổng cấp khí

• ● Thường có 2 cổng cấp khí, ở đầu trước và sau của thân xi lanh, cho phép pít-tông di chuyển tiến hoặc lùi.
• ● Sử dụng loại ren tiêu chuẩn NPT

Tóm lại : Xi lanh 2 ty 2 đầu STNC CXSW được thiết kế với cấu tạo chắc chắn, tinh gọn và chính xác. Sự kết hợp giữa thân nhôm nhẹ, hai ty dẫn hướng cứng vững, hệ thống pít-tông kín khí và các chi tiết gia công đồng bộ giúp dòng xi lanh này hoạt động ổn định, chịu tải tốt và đảm bảo độ chính xác cao trong các ứng dụng tự động hóa.

Chức Năng Của Xi Lanh 2 Ty 2 Đầu STNC CXSW

Xi lanh 2 ty 2 đầu STNC CXSW là dòng xi lanh khí nén dẫn hướng song song, được thiết kế chuyên biệt để phục vụ cho các ứng dụng đòi hỏi độ chính xác cao, tải trọng lớn và chuyển động ổn định. Dưới đây là các chức năng nổi bật của dòng xi lanh này:

1. Tạo chuyển động tuyến tính chính xác

• ● Giống như các loại xi lanh khí nén khác, CXSW sử dụng áp suất khí nén để đẩy piston di chuyển tới/lùi trong thân xi lanh.
• ● Tuy nhiên, với cấu tạo 2 ty song song, chuyển động này mượt mà và ổn định hơn, rất phù hợp cho các cơ cấu gắp, đẩy, định vị hoặc căn chỉnh.

2. Dẫn hướng chống xoay tuyệt đối

• ● Nhờ thiết kế 2 ty song song, CXSW có chức năng chống xoay rất tốt trong quá trình hoạt động.
• ● Điều này cực kỳ quan trọng với các ứng dụng cần giữ đúng phương hướng của cơ cấu gá, kẹp, gắp hoặc chi tiết máy.

3. Tăng độ ổn định và khả năng chịu lực bên

• ● Hai ty dẫn hướng giúp phân tán lực đều, chịu được tải trọng theo cả phương dọc và phương ngang.
• ● CXSW có thể làm việc ổn định trong môi trường rung động nhẹ hoặc khi có lực tác động lệch tâm, điều mà xi lanh 1 ty thông thường khó đảm bảo.

4. Làm cơ cấu gắp, đẩy, kẹp chính xác

• ● CXSW thường được sử dụng như cơ cấu truyền động cho các tay gắp, kẹp sản phẩm, cơ cấu ép hoặc chuyển vị trí sản phẩm trên băng tải.
• ● Đảm bảo chuyển động trơn tru, chính xác và không bị lệch tâm.

5. Tích hợp dễ dàng trong các hệ thống tự động hóa

• ● Dòng xi lanh này có thể kết hợp với cảm biến từ, PLC, van điện từ… để thực hiện các thao tác tự động: Đẩy sản phẩm ra khỏi băng chuyền khi đủ số lượng. Gắp linh kiện đúng vị trí lắp ráp. Kẹp giữ chi tiết trong quá trình gia công, hàn, in, đóng gói…

6. Hỗ trợ thao tác lặp lại nhiều lần với độ chính xác cao

• ● Nhờ dẫn hướng cố định và chuyển động tuyến tính ổn định, CXSW đặc biệt phù hợp với ứng dụng lặp lại chu kỳ cao trong máy móc công nghiệp, robot công nghiệp, hệ thống pick & place.

Tóm lại : Xi lanh 2 ty 2 đầu STNC CXSW có chức năng chính là tạo chuyển động tịnh tiến tuyến tính với độ chính xác cao nhờ hệ thống dẫn hướng bằng hai ty song song. Thiết kế này giúp xi lanh chống xoay hiệu quả, đồng thời tăng khả năng chịu lực ngang và lực lệch tâm. Ngoài ra, xi lanh còn hỗ trợ gắn cảm biến từ để kiểm soát vị trí chuyển động, dễ dàng tích hợp trong các hệ thống tự động hóa hiện đại.

Ứng Dụng Của Xi Lanh 2 Ty 2 Đầu STNC CXSW

Nhờ vào thiết kế hai ty dẫn hướng song song, độ chính xác cao và khả năng chịu tải tốt, xi lanh 2 ty 2 đầu CXSW của STNC được ứng dụng rộng rãi trong các ngành công nghiệp tự động hóa. Dưới đây là các ứng dụng tiêu biểu:

1. Máy gắp – đặt linh kiện (Pick and Place)

• ✔ Được sử dụng để gắp và đặt linh kiện, chi tiết nhỏ trong các dây chuyền lắp ráp điện tử, cơ khí chính xác.
• ✔ Hai ty song song giúp giữ chắc thiết bị gắp, đảm bảo không rung lắc trong quá trình di chuyển.

2. Căn chỉnh và định vị chi tiết

• ✔ CXSW thường được dùng trong các hệ thống cần căn chỉnh vị trí sản phẩm trước khi gia công, đóng gói hoặc kiểm tra.
• ✔ Tính ổn định cao giúp thao tác định vị nhanh và chính xác, hạn chế sai lệch trong sản xuất hàng loạt.

3. Hệ thống ép – đẩy nhẹ

• ✔ Trong các hệ thống ép tạm thời, đẩy nhẹ sản phẩm ra khỏi vị trí gá hoặc băng chuyền, CXSW thực hiện tốt nhờ hành trình mượt và lực đẩy ổn định.

4. Hệ thống đóng gói tự động

• ✔ Thường được tích hợp trong máy đóng gói, máy xếp hộp, máy phân loại để đẩy hoặc giữ sản phẩm tại một vị trí nhất định trong chu trình đóng gói.

5. Ứng dụng trong robot công nghiệp

• ✔ Được lắp trên các cánh tay robot, đặc biệt là robot thao tác nhẹ, giúp điều khiển các chuyển động tuyến tính chính xác như gắp, đẩy, sắp xếp linh kiện.
• ✔ Kết hợp với cảm biến hành trình giúp robot làm việc thông minh và chính xác hơn.

6. Các thiết bị kiểm tra tự động

• ✔ CXSW còn được dùng để đẩy mẫu vào khu vực kiểm tra, sau đó rút ra, lặp lại tuần hoàn với độ chính xác cao, phù hợp cho các hệ thống test sản phẩm hàng loạt.

Tóm lại : Với khả năng chống rung, dẫn hướng ổn định và chịu tải tốt, xi lanh 2 ty 2 đầu STNC CXSW là lựa chọn lý tưởng cho nhiều ứng dụng tự động hóa yêu cầu độ chính xác cao, từ dây chuyền sản xuất đến hệ thống robot công nghiệp. Nhờ thiết kế linh hoạt và độ bền cao, sản phẩm này đang ngày càng được ưa chuộng trong các nhà máy hiện đại.

Những Lưu Ý Khi Sử Dụng Xi Lanh 2 Ty 2 Đầu STNC CXSW

Mặc dù xi lanh STNC CXSW có độ bền cao, dẫn hướng tốt và dễ lắp đặt, nhưng để thiết bị hoạt động tối ưu và hạn chế hỏng hóc, người sử dụng cần lưu ý các điểm quan trọng sau:

1. Lắp đặt đúng hướng, đúng tư thế

• ● Luôn lắp song song với mặt phẳng làm việc, tránh để xi lanh bị lệch hoặc nghiêng, gây hao mòn không đều.
• ● Chọn vị trí lắp đặt sao cho hành trình ty không bị cản trở, đặc biệt khi hoạt động liên tục.

2. Chọn tải phù hợp với thông số kỹ thuật

• ● Không nên lắp vật quá nặng hoặc không cân đối lên bề mặt ty, vì sẽ gây lệch hướng dẫn, làm mòn ty và giảm tuổi thọ.
• ● Tham khảo kỹ bảng tải trọng và áp suất làm việc của hãng STNC trước khi lắp vào hệ thống.

3. Áp suất khí phải ổn định và đúng mức

• ● Áp suất khí cung cấp nên nằm trong khoảng khuyến nghị (thường 0.15 – 0.7 MPa).
• ● Tránh dùng áp lực quá cao gây vỡ phốt, hoặc quá thấp khiến xi lanh không đủ lực hoạt động.

4. Bảo dưỡng định kỳ:

• ● Bôi trơn định kỳ bằng dầu bôi trơn khí nén chuyên dụng để đảm bảo chuyển động trơn tru, tránh khô ty.
• ● Kiểm tra phốt, ty, và ren cấp khí để phát hiện sớm các vết nứt, rò rỉ hay hư hỏng.

5. Sử dụng lọc khí và bộ xử lý khí nén

• ● Lắp bộ lọc – điều áp – bôi trơn (FRL) để loại bỏ tạp chất và hơi nước, giúp bảo vệ phốt và cơ cấu bên trong xi lanh.
• ● Điều này cũng giúp tăng hiệu suất làm việc và giảm nguy cơ kẹt pít-tông.

6. Không xoay vặn hoặc tác động lực ngang lên ty dẫn

• ● Hai ty dẫn hướng không được thiết kế để chịu lực xoắn hoặc lực ngang quá mức.
• ● Tránh tác động mạnh trong quá trình lắp ráp thiết bị vào đầu ty.

Tóm lại : Xi lanh 2 ty 2 đầu STNC CXSW là thiết bị mạnh mẽ, chính xác và bền bỉ, nhưng chỉ phát huy hết hiệu quả khi được lắp đặt đúng kỹ thuật, vận hành đúng thông số và bảo trì đúng cách. Việc tuân thủ các lưu ý trên sẽ giúp bạn tối ưu hóa chi phí sử dụng, tăng hiệu quả làm việc và kéo dài tuổi thọ cho hệ thống tự động hóa.
