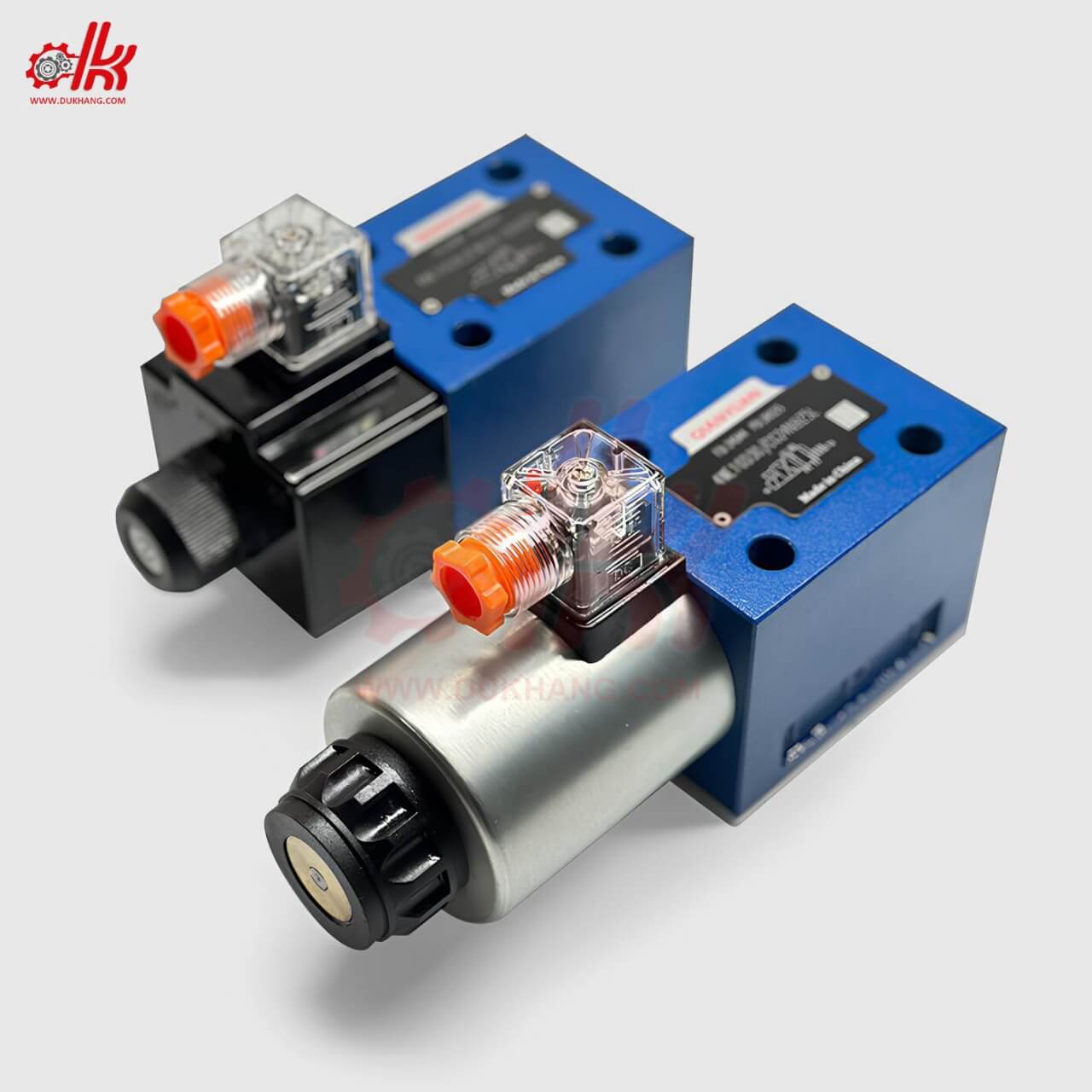

Van Điện Từ Thuỷ Lực HVN 4WE

Giới Thiệu Về Van Điện Từ Thuỷ Lực HVN 4WE

Van điện từ thủy lực HVN 4WE là một trong những thiết bị điều khiển quan trọng trong hệ thống thủy lực công nghiệp. Với khả năng chuyển đổi tín hiệu điện thành hành động cơ học một cách nhanh chóng, chính xác, van HVN 4WE đảm bảo dòng chất lỏng được điều hướng đúng cách theo yêu cầu vận hành. Dòng van này thường được sử dụng trong các máy ép thủy lực, hệ thống điều khiển cơ cấu, dây chuyền sản xuất và tự động hóa công nghiệp.

Đặc Điểm Nổi Bật Của Van Điện Từ Thuỷ Lực HVN 4WE

• ✅ Cấu trúc nhỏ gọn, dễ lắp đặt: Thiết kế dạng hộp vuông đơn giản, giúp dễ dàng tích hợp vào hệ thống thủy lực có không gian hẹp.
• ✅ Chất liệu cao cấp: Thân van được làm từ hợp kim bền chắc, chịu được áp lực cao, tuổi thọ sử dụng dài.
• ✅ Cuộn coil từ chất lượng cao: Cuộn coil có khả năng chịu nhiệt và hoạt động ổn định, giúp chuyển đổi tín hiệu điện nhanh và chính xác.
• ✅ Dễ dàng bảo trì và thay thế: Cấu tạo dạng module cho phép tháo rời và thay thế từng bộ phận khi cần mà không ảnh hưởng đến toàn bộ hệ thống.
• ✅ Nhiều kiểu điều khiển và cổng kết nối: Van HVN 4WE hỗ trợ các dạng cổng như 4/2, 4/3 với các kiểu điều khiển khác nhau như lò xo hồi vị, giữ vị trí bằng điện…

Tóm lại : Van điện từ thủy lực HVN 4WE là giải pháp điều khiển hướng dòng dầu thông minh, linh hoạt, chính xác và an toàn cho các hệ thống thủy lực công nghiệp. Với thiết kế chuẩn công nghiệp, dễ thay thế và hoạt động bền bỉ, van HVN 4WE là lựa chọn không thể thiếu trong mọi dây chuyền sản xuất hiện đại.

Ưu Điểm Của Van Điện Từ Thuỷ Lực HVN 4WE

Van điện từ thủy lực HVN 4WE là dòng van điều khiển hướng có khả năng làm việc ổn định, độ tin cậy cao và tích hợp linh hoạt vào các hệ thống thủy lực hiện đại. Dưới đây là những ưu điểm nổi bật giúp dòng van này được sử dụng rộng rãi trong công nghiệp:

1. Điều Khiển Dòng Dầu Chính Xác – Phản Hồi Nhanh

• ✔ Van HVN 4WE sử dụng tín hiệu điện để điều khiển lõi van, cho phép đóng – mở dòng dầu nhanh chóng, chính xác theo yêu cầu vận hành.
• ✔ Giúp cải thiện tốc độ đáp ứng của hệ thống, nâng cao hiệu suất làm việc và tiết kiệm năng lượng.

2. Cấu Tạo Vững Chắc – Độ Bền Cao

• ✔ Thân van làm từ gang hoặc thép hợp kim cao cấp, chịu áp lực cao, chống ăn mòn và biến dạng.
• ✔ Cuộn coil điện từ có thể hoạt động liên tục trong môi trường khắc nghiệt mà không bị quá nhiệt.
• ✔ Lõi van (spool) được gia công chính xác, chuyển động mượt mà, giảm nguy cơ rò rỉ và kẹt van.

3. Thiết Kế Modul – Dễ Bảo Trì, Thay Thế

• ✔ Cuộn coil và đầu kết nối điện dạng rời, dễ dàng tháo lắp khi cần sửa chữa hoặc thay thế.
• ✔ Van có thể gắn vào các đế tiêu chuẩn NG06, NG10… thuận tiện khi thay đổi hoặc mở rộng hệ thống.
• ✔ Tiết kiệm thời gian bảo trì, giảm chi phí dừng máy trong dây chuyền sản xuất.

4. Đa Dạng Chủng Loại – Dễ Tích Hợp

• ✔ Có nhiều lựa chọn loại van: 4/2, 4/3, trung tính dạng hở hoặc kín, phù hợp với các yêu cầu điều khiển khác nhau.
• ✔ Hỗ trợ nhiều điện áp điều khiển: 12VDC, 24VDC, 110VAC, 220VAC – phù hợp với hệ thống điều khiển tự động hoặc bán tự động.
• ✔ Có thể tích hợp với PLC, cảm biến hoặc hệ thống điều khiển bằng tay.

5. Ứng Dụng Rộng Rãi Trong Công Nghiệp

• ✔ Sử dụng trong máy ép, máy dập, cần nâng – hạ, robot tự động, hệ thống lái thủy lực…
• ✔ Là thiết bị quan trọng trong các ngành: cơ khí chế tạo, thực phẩm, dược phẩm, đóng gói, xây dựng, và sản xuất tự động hóa.

Tóm lại: Với khả năng điều khiển chính xác, độ bền cao và tính linh hoạt khi lắp đặt, van điện từ thủy lực HVN 4WE là giải pháp điều khiển dòng dầu tối ưu cho mọi hệ thống thủy lực công nghiệp. Đây là thiết bị giúp nâng cao hiệu quả sản xuất, giảm thiểu lỗi vận hành và tối ưu chi phí bảo trì dài hạn.

Thông Số Kỹ Thuật Của Van Điện Từ Thuỷ Lực HVN 4WE

• Tên sản phẩm : Van Điện Từ Thuỷ Lực HVN 4WE
• Kiểu van : Van 4 cửa 2 hoặc 3 vị trí
• Áp suất hoạt động : Từ 0 – 31.5 MPa
• Nhiệt độ hoạt động : Từ -20 ~ 80 độ C
• Lưu lượng tối đa : 60 lít/phút
• Điện áp họat động : 12VDC, 24VDC, 220VAC
• Sử dụng cho : Thuỷ lực
• Hãng sản xuất : HVN
• Tình trạng : Mới 100%

Cấu Tạo Của Van Điện Từ Thuỷ Lực HVN 4WE

Van điện từ thủy lực HVN 4WE là thiết bị điều khiển hướng dòng dầu thủy lực thông qua tín hiệu điện, có cấu tạo chắc chắn và khả năng làm việc bền bỉ trong môi trường công nghiệp. Mỗi chi tiết trong van đều được thiết kế tối ưu để đảm bảo hoạt động chính xác, tuổi thọ cao và dễ bảo trì. Dưới đây là các bộ phận chính cấu tạo nên van điện từ HVN 4WE:

1. Thân Van (Valve Body)

• ✔ Là phần chính của van, được làm từ gang cầu hoặc thép hợp kim có độ cứng cao.
• ✔ Bên trong thân van có các khoang dầu và rãnh dẫn hướng lõi trượt (spool), được gia công chính xác để đảm bảo dòng chảy mượt và không rò rỉ.
• ✔ Bề mặt bên ngoài được phủ sơn tĩnh điện hoặc chống ăn mòn nhằm bảo vệ van khỏi môi trường ẩm ướt, dầu mỡ.

2. Lõi Van (Spool)

• ✔ Là bộ phận chuyển động bên trong thân van, có nhiệm vụ điều hướng dòng dầu theo các vị trí P → A, P → B, A → T, B → T…
• ✔ Được chế tạo từ thép tôi cứng, mạ niken hoặc crom để chống mài mòn và chống kẹt khi vận hành liên tục.
• ✔ Các rãnh và bậc trên lõi van được thiết kế theo tiêu chuẩn giúp đóng mở các cửa dầu một cách chính xác.

3. Cuộn Điện Từ (Solenoid Coil)

• ✔ Cuộn coil là nơi tạo ra từ trường khi được cấp điện, từ đó hút lõi trượt để chuyển đổi trạng thái van.
• ✔ Cuộn dây được bọc cách điện hoàn toàn, chống nước và chống bụi, đảm bảo an toàn trong môi trường công nghiệp.
• ✔ Có thể tháo rời dễ dàng, thuận tiện khi thay thế hoặc kiểm tra sự cố.

4. Lò Xo Hồi Vị (Return Spring)

• ✔ Được lắp đặt trong các buồng hồi của van 4/3 hoặc van có trạng thái trung tính.
• ✔ Có tác dụng đưa lõi trượt trở về vị trí ban đầu khi ngắt điện, đảm bảo an toàn khi mất tín hiệu điều khiển.

5. Đầu Kết Nối Điện (Connector DIN)

• ✔ Dạng đầu cắm chuẩn DIN 43650, dễ lắp đặt với hệ thống điện điều khiển.
• ✔ Có khả năng chống nước, bụi, và được đánh dấu điện áp rõ ràng, thuận tiện trong lắp ráp và bảo trì.

6. Cửa Dầu (Ports)

• ✔ Bao gồm: cửa cấp dầu (P), cửa ra (A, B), cửa hồi dầu (T).
• ✔ Kích thước và số lượng cửa tùy theo mã van (thường là chuẩn NG06, NG10… với ren từ G1/4” đến G1/2”).
• ✔ Các cửa được bố trí khoa học giúp lắp ống dễ dàng và giảm thiểu áp suất tổn thất.

Tóm lại: Cấu tạo của van điện từ thủy lực HVN 4WE được thiết kế để tối ưu hiệu suất điều khiển dòng chảy dầu thủy lực, đồng thời đảm bảo độ bền cơ học và dễ dàng lắp đặt, bảo trì. Đây là một trong những thiết bị quan trọng không thể thiếu trong các hệ thống truyền động thủy lực hiện đại.

Chức Năng Của Van Điện Từ Thuỷ Lực HVN 4WE

Van điện từ thủy lực HVN 4WE đóng vai trò như một thiết bị điều khiển hướng dòng dầu trong hệ thống thủy lực, có khả năng chuyển đổi tín hiệu điện thành chuyển động cơ học để điều khiển cơ cấu chấp hành như xi lanh hay motor. Nhờ đó, van giúp hệ thống thủy lực vận hành linh hoạt, chính xác và an toàn. Dưới đây là các chức năng chính của van HVN 4WE:

1. Điều Khiển Hướng Dòng Dầu Trong Hệ Thống Thủy Lực

• ✔ Van HVN 4WE cho phép thay đổi hướng dòng dầu từ nguồn cấp (P) đến các cửa làm việc (A và B), đồng thời đưa dầu về bồn chứa (T) khi không sử dụng.
• ✔ Giúp điều khiển hướng chuyển động của xi lanh thủy lực (đẩy – kéo) hoặc motor thủy lực (quay thuận – quay nghịch).
• ✔ Làm việc theo nguyên lý đóng/mở cửa dầu bằng lõi trượt (spool) dưới tác động của cuộn điện từ.

2. Tự Động Hóa Quá Trình Điều Khiển

• ✔ Van được điều khiển hoàn toàn bằng tín hiệu điện từ PLC, rơ le hoặc công tắc, không cần thao tác bằng tay.
• ✔ Có thể lập trình đóng – mở chính xác theo chu kỳ hoặc điều kiện đặt trước, phù hợp cho các hệ thống sản xuất tự động.
• ✔ Giúp giảm nhân công, tăng độ chính xác và đồng bộ trong vận hành dây chuyền.

3. Đảm Bảo An Toàn Cho Hệ Thống

• ✔ Trong trường hợp mất điện, lò xo hồi vị sẽ đưa van về vị trí trung tâm (với loại 4/3), đảm bảo dầu không bị rò rỉ hoặc áp suất không vượt mức cho phép.
• ✔ Hạn chế sự cố va chạm cơ khí khi cơ cấu chấp hành không kiểm soát được chuyển động.
• ✔ Có thể kết hợp với cảm biến, công tắc áp suất để tạo điều kiện làm việc an toàn tuyệt đối.

4. Phân Phối Dầu Chính Xác – Tối Ưu Hiệu Suất

• ✔ Tùy theo cấu trúc lõi van (spool type), dòng dầu sẽ được dẫn đi chính xác theo yêu cầu vận hành.
• ✔ Giúp tối ưu tốc độ, áp suất và lực tác động của cơ cấu chấp hành.
• ✔ Đảm bảo chu kỳ làm việc lặp lại đều, ổn định, không gây sốc áp hoặc rung động bất thường.

5. Hỗ Trợ Điều Khiển Linh Hoạt Trong Nhiều Tình Huống

• ✔ Với van 4/2: điều khiển hai vị trí cơ bản (mở – đóng, tiến – lùi, quay trái – quay phải…).
• ✔ Với van 4/3: có thêm vị trí trung gian giúp dừng thiết bị ở trạng thái nghỉ hoặc hồi dầu.
• ✔ Dễ dàng thay đổi trạng thái van bằng tín hiệu điện điều khiển phù hợp.

Tóm lại: Van điện từ thủy lực HVN 4WE là “trái tim” trong hệ thống điều khiển hướng dòng dầu thủy lực. Nó cho phép vận hành tự động, chính xác, bảo vệ hệ thống và tối ưu hóa hiệu suất làm việc. Nhờ đó, van HVN 4WE được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp đòi hỏi sự linh hoạt và độ tin cậy cao.

Ứng Dụng Của Van Điện Từ Thuỷ Lực HVN 4WE

Van điện từ thủy lực HVN 4WElà thiết bị điều khiển hướng dòng dầu phổ biến trong các hệ thống truyền động thủy lực công nghiệp. Nhờ tính năng điều khiển chính xác, hoạt động ổn định và dễ tích hợp, van HVN 4WE được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất, chế tạo và tự động hóa. Dưới đây là các ứng dụng tiêu biểu:

1. Hệ Thống Máy Ép – Máy Dập Thủy Lực

• ✔ Điều khiển xi lanh ép đóng – mở theo chu kỳ, đảm bảo lực ép mạnh, chính xác và an toàn.
• ✔ Giúp nâng cao hiệu quả vận hành trong các máy ép kim loại, máy ép nhựa, máy ép phế liệu…

2. Máy Nâng – Hạ, Thiết Bị Nâng Hàng

• ✔ Điều khiển cần nâng, hạ ben thủy lực trong xe nâng, thang máy công nghiệp, bệ nâng hàng.
• ✔ Tích hợp vào các hệ thống sàn nâng – bệ đỡ trong kho vận, logistic.

3. Dây Chuyền Lắp Ráp – Sản Xuất Tự Động

• ✔ Kết hợp với PLC và cảm biến để điều khiển cơ cấu xi lanh di chuyển chi tiết, lắp ráp linh kiện tự động.
• ✔ Ứng dụng trong ngành điện tử, cơ khí, chế tạo ô tô – xe máy.

4. Máy Xây Dựng – Cơ Giới

• ✔ Điều khiển hệ thống lái, chốt an toàn, càng nâng, gầu xúc trong xe xúc lật, xe ủi, xe cẩu, xe đào…
• ✔ Giúp thiết bị làm việc ổn định trong môi trường áp lực cao và thay đổi liên tục.

5. Ngành Bao Bì – Đóng Gói – Thực Phẩm

• ✔ Điều khiển kẹp giữ, ép túi, đẩy sản phẩm trên dây chuyền đóng gói tự động.
• ✔ Đảm bảo quy trình đóng gói nhanh, chính xác và đồng bộ với các thiết bị khác.

6. Ngành Dược Phẩm – Hóa Chất

• ✔ Van giúp điều khiển đóng – mở thiết bị chiết rót, bơm dầu, phối trộn nguyên liệu theo lập trình.
• ✔ Đảm bảo độ chính xác cao trong từng thao tác, phù hợp môi trường yêu cầu sạch và an toàn.

7. Hệ Thống Robot Thủy Lực – Tự Động Hóa

• ✔ Tích hợp vào các tay gắp robot tuyến tính, robot pallet hóa, robot dán nhãn…
• ✔ Điều khiển chuyển động nhanh, dứt khoát, giảm độ trễ và tăng năng suất sản xuất.

Tóm lại: Với khả năng điều khiển dòng dầu chính xác, van điện từ thủy lực HVN 4WE được xem là thiết bị điều khiển hướng lý tưởng cho mọi hệ thống thủy lực trong công nghiệp. Từ máy ép, máy cơ giới đến dây chuyền sản xuất tự động, van HVN 4WE đều phát huy hiệu quả vận hành cao, góp phần nâng tầm công nghệ sản xuất hiện đại.

Những Lưu Ý Khi Sử Dụng Van Điện Từ Thuỷ Lực HVN 4WE

Để đảm bảo van điện từ thủy lực HVN 4WE hoạt động ổn định, bền bỉ và an toàn trong suốt quá trình vận hành, người sử dụng cần tuân thủ một số nguyên tắc kỹ thuật và điều kiện vận hành nhất định. Dưới đây là những lưu ý quan trọng khi lắp đặt và sử dụng van HVN 4WE trong hệ thống thủy lực:

1. Lựa Chọn Loại Van Phù Hợp Với Yêu Cầu Ứng Dụng

• ✔ Xác định rõ nhu cầu điều khiển: van 4/2 (2 vị trí), van 4/3 (3 vị trí, trung gian hở/kín) để lựa chọn cấu hình phù hợp.
• ✔ Cần xem xét các yếu tố như lưu lượng, áp suất làm việc, kiểu kết nối, điện áp cuộn coil… để chọn đúng loại van tương thích với hệ thống.

2. Sử Dụng Đúng Điện Áp Cho Cuộn Coil

• ✔ Điện áp điều khiển cần đúng với thông số nhà sản xuất (thường là 12VDC, 24VDC, 110VAC, 220VAC).
• ✔ Việc sử dụng sai điện áp có thể làm cháy coil, gây chập mạch, ảnh hưởng toàn hệ thống.
• ✔ Nên sử dụng rơ le, aptomat và cầu chì bảo vệ cho mạch điện cấp vào van.

3. Đảm Bảo Nguồn Dầu Sạch – Không Tạp Chất

• ✔ Dầu thủy lực cần đạt độ sạch theo cấp độ ISO 4406 khuyến nghị (ví dụ: 18/14/11).
• ✔ Cần lắp bộ lọc dầu ở đầu vào hệ thống và bảo trì định kỳ để tránh bụi bẩn làm kẹt lõi van.
• ✔ Dầu thủy lực nên được thay thế định kỳ, tránh sử dụng dầu đã bị oxy hóa hoặc nhiễm nước.

4. Lắp Đặt Đúng Kỹ Thuật – Đảm Bảo Độ Kín

• ✔ Van cần được lắp trên bề mặt đế phẳng, đúng tiêu chuẩn (DIN NG06, NG10…) để tránh rò rỉ dầu tại các cửa.
• ✔ Siết chặt bu lông đúng lực, tránh cong vênh hoặc nứt thân van.
• ✔ Đảm bảo gioăng làm kín và bề mặt tiếp xúc sạch sẽ khi lắp van vào đế.

5. Kiểm Tra Định Kỳ – Bảo Dưỡng Hợp Lý

• ✔ Kiểm tra thường xuyên tình trạng hoạt động của cuộn coil: có bị nóng, cháy, hở mạch không.
• ✔ Theo dõi tiếng ồn, độ rung khi van làm việc – có thể là dấu hiệu van kẹt, dầu bẩn hoặc lõi trượt bị mài mòn.
• ✔ Vệ sinh phần tiếp điện, đầu DIN connector để tránh oxi hóa tiếp điểm làm giảm tín hiệu điều khiển.

6. Dừng Máy Khi Bảo Trì – Đảm Bảo An Toàn

• ✔ Trước khi tháo van, cần ngắt toàn bộ nguồn điện và xả áp suất dầu để tránh tai nạn.
• ✔ Khi thay thế cuộn coil, cần đúng mã và thông số kỹ thuật, không dùng hàng không rõ nguồn gốc.
• ✔ Sau bảo trì, cần kiểm tra lại toàn bộ kết nối điện – dầu trước khi khởi động hệ thống.

Tóm lại: Việc sử dụng đúng cách và bảo trì định kỳ không chỉ giúp kéo dài tuổi thọ cho van điện từ thủy lực HVN 4WE mà còn đảm bảo toàn hệ thống thủy lực hoạt động trơn tru, an toàn và hiệu quả. Đây là yếu tố then chốt trong việc duy trì hiệu suất sản xuất và giảm thiểu chi phí vận hành lâu dài.
