Khám Phá Công Tắc Áp Suất AIRTAC PK510: Nguyên Lý Hoạt Động, Cấu Tạo và Ứng Dụng Thực Tế

Trong thế giới công nghiệp hiện đại, việc kiểm soát và giám sát áp suất là yếu tố then chốt để đảm bảo hiệu suất hoạt động ổn định và an toàn cho hệ thống. Công tắc áp suất đóng vai trò quan trọng trong việc này, và hôm nay, chúng ta sẽ cùng đi sâu vào một sản phẩm nổi bật: Công tắc áp suất AIRTAC PK510. Bài viết này, dựa trên những thông tin chi tiết từ video của Dủ Khang Tech, sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, cách điều chỉnh cũng như các ứng dụng thực tế của Công Tắc Áp Suất AIRTAC PK510, giúp bạn hiểu rõ hơn về thiết bị quan trọng này trong lĩnh vực khí nén và thủy lực.

Giới Thiệu Chung Về Công Tắc Áp Suất AIRTAC PK510

Công tắc áp suất là một thiết bị cơ điện tử được sử dụng để điều khiển hoặc giám sát áp suất trong một hệ thống. Khi áp suất đạt đến một ngưỡng cài đặt nhất định, công tắc sẽ kích hoạt hoặc ngắt một mạch điện, từ đó điều khiển các thiết bị khác như máy bơm, van, hoặc hệ thống cảnh báo.

AIRTAC là một thương hiệu uy tín trong lĩnh vực khí nén, được nhiều nhà máy tin dùng nhờ vào chất lượng sản phẩm và độ tin cậy cao trong môi trường công nghiệp khắc nghiệt. Sản phẩm Công tắc áp suất AIRTAC PK510 mà chúng ta sẽ tìm hiểu hôm nay là một ví dụ điển hình cho sự hoàn thiện đó.

Công tắc áp suất Model PK510 có dải áp suất làm việc khá rộng, và nó cũng là một phần của dòng sản phẩm bao gồm các model khác như PK503, PK506, cung cấp sự linh hoạt cho người dùng với các dải áp suất khác nhau, đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp.

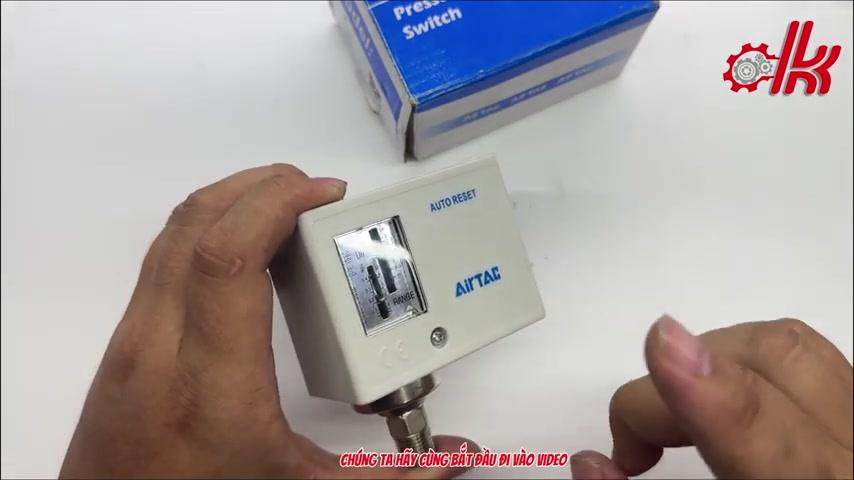

Giới thiệu chung về công tắc áp suất AIRTAC PK510 và các dòng sản phẩm liên quan.

Cấu Tạo, Thông Số Kỹ Thuật và Nguyên Lý Hoạt Động Của Công Tắc Áp Suất AIRTAC PK510

Cấu Tạo Bên Trong :

Công tắc áp suất AIRTAC PK510 có cấu tạo khá đặc trưng với:

• Các chân đấu nối: Bao gồm các chân tiếp điểm được đánh số 1, 2, 3, 5. Trong đó, chân 1-5 thường đóng (NO – Normally Closed) và chân 1-3 thường mở (NC – Normally Open) khi ở trạng thái áp suất thấp.
• Mặt đồng hồ điều chỉnh: Đây là bộ phận quan trọng cho phép người dùng cài đặt hai thông số chính:
• RUN (Giá trị cài đặt): Ngưỡng áp suất mà tại đó công tắc sẽ thay đổi trạng thái.
• DIS (Độ chênh lệch – Differential): Khoảng chênh lệch áp suất cần thiết để công tắc quay trở lại trạng thái ban đầu sau khi đã thay đổi.
• Lò xo chịu tải: Một lò xo lớn, có khả năng chịu tải lên đến 10 kg, đóng vai trò quan trọng trong việc đảm bảo dải điều chỉnh áp suất hoạt động ổn định và chính xác.

Khi có khí nén (hoặc chất lỏng) tác động vào bộ phận cảm biến, nó sẽ tạo ra lực ép lên lò xo và màng ngăn, dẫn đến sự thay đổi trạng thái của các tiếp điểm điện.

Thông Số Kỹ Thuật Cơ Bản:

• Dải áp suất làm việc: 0.1 ~ 10 kg/cm² (Đây là dải áp suất thông dụng, tương đương khoảng 1 ~ 10 bar).
• Độ chênh áp điều chỉnh (Differential): 0.1 ~ 0.3 MPa (Tương đương khoảng 1 ~ 3 bar).
• Áp suất tối đa chịu được: 1.65 MPa (khoảng 16 kg/cm²).
• Nhiệt độ môi trường làm việc: Từ 10°C đến 100°C.
• Điện áp sử dụng: Rất linh hoạt, từ 24V đến 250V AC.

Nguyên Lý Hoạt Động Đơn Giản:

Nguyên lý hoạt động của Công tắc áp suất AIRTAC PK510 dựa trên sự thay đổi trạng thái của các tiếp điểm điện khi áp suất thay đổi:

• Chân 1 – 5: Thường đóng (Normally Closed – NC). Nghĩa là khi áp suất ở mức thấp hoặc bằng 0, chân 1 và 5 được nối với nhau.
• Chân 1 – 3: Thường mở (Normally Open – NO). Nghĩa là khi áp suất ở mức thấp hoặc bằng 0, chân 1 và 3 không thông với nhau.

Khi áp suất trong hệ thống tăng lên và đạt đến ngưỡng RUN đã cài đặt, các tiếp điểm sẽ thay đổi trạng thái: chân 1 ngắt kết nối với 5 và bắt đầu thông với chân 3. Điều này có nghĩa là, công tắc hoạt động như một “công tắc áp suất”: khi áp suất vượt ngưỡng, nó sẽ ngắt một mạch (mạch điều khiển tiếp điểm 1-5) và đóng một mạch khác (mạch điều khiển tiếp điểm 1-3).

Độ chênh lệch DIS sẽ xác định mức áp suất mà công tắc phải giảm xuống thì các tiếp điểm mới quay trở lại trạng thái ban đầu. Ví dụ, nếu cài đặt RUN là 4kg và DIS là 2kg, thì công tắc sẽ ngắt mạch ở 4kg và chỉ đóng lại khi áp suất giảm xuống dưới 2kg.

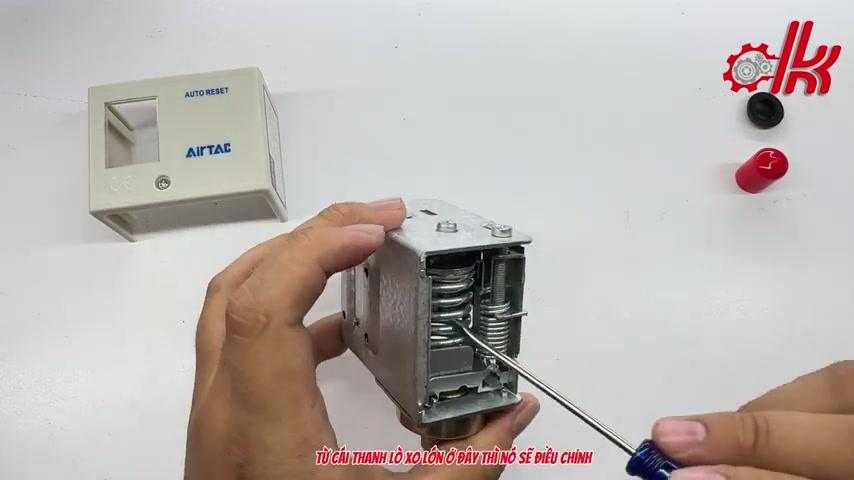

Cấu tạo bên trong, thông số kỹ thuật và nguyên lý hoạt động chi tiết của AIRTAC PK510.

Thử Nghiệm Thực Tế, Ứng Dụng và Ưu Điểm Nổi Bật Công Tắc Áp Suất

Thử Nghiệm Thực Tế:

Để minh họa rõ hơn nguyên lý hoạt động, chúng ta có thể xem xét một ví dụ thử nghiệm thực tế:

• Cài đặt: Áp suất RUN được đặt ở mức 4 kg/cm², và độ chênh lệch DIS là 2 kg/cm².
• Diễn biến:
• Khi áp suất trong hệ thống tăng lên và vượt quá 4 kg/cm², công tắc sẽ kích hoạt: tiếp điểm 1-5 ngắt ra, và tiếp điểm 1-3 sẽ nối thông với nhau. Điều này có thể dùng để tắt máy bơm hoặc kích hoạt một thiết bị khác.
• Khi áp suất giảm xuống dưới ngưỡng an toàn (trong ví dụ này là 4 kg/cm² – 2 kg/cm² = 2 kg/cm²), công tắc sẽ tự động quay trở lại trạng thái ban đầu: tiếp điểm 1-5 đóng lại, và 1-3 ngắt ra.

Ứng Dụng Thực Tế:

Với nguyên lý hoạt động và các thông số kỹ thuật ấn tượng, công tắc áp suất AIRTAC PK510 có thể được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Điều khiển máy bơm: Tự động bật hoặc tắt máy bơm nước, máy nén khí khi áp suất đạt hoặc giảm xuống dưới mức cài đặt, giúp tiết kiệm năng lượng và bảo vệ thiết bị.
• Giám sát áp suất hệ thống khí nén: Theo dõi áp suất hoạt động của các hệ thống khí nén công nghiệp, cảnh báo khi áp suất vượt ngưỡng hoặc quá thấp.
• Giám sát áp suất hệ thống thủy lực: Tương tự như hệ thống khí nén, BK510 giúp đảm bảo áp suất làm việc trong các hệ thống thủy lực được duy trì ổn định.
• Ứng dụng trong máy móc tự động hóa: Tích hợp vào các dây chuyền sản xuất, robot công nghiệp để kiểm soát các bộ phận hoạt động dựa trên áp suất.

Ưu Điểm Nổi Bật:

• Thiết kế bền bỉ: Sản phẩm của AIRTAC nổi tiếng với độ bền cao, chịu được điều kiện làm việc khắc nghiệt trong môi trường công nghiệp.
• Thông số ổn định: Đảm bảo độ chính xác và tin cậy trong việc giám sát và điều khiển áp suất.
• Dễ dàng cài đặt và điều chỉnh: Giao diện điều chỉnh (RUN, DIS) trực quan, giúp người dùng dễ dàng thiết lập theo yêu cầu.
• Đa dạng dải áp suất: Cung cấp nhiều model với dải áp suất khác nhau, phù hợp cho nhiều ứng dụng cụ thể.
• Điện áp sử dụng linh hoạt: Hỗ trợ dải điện áp rộng, dễ dàng tích hợp vào các hệ thống điện hiện có.

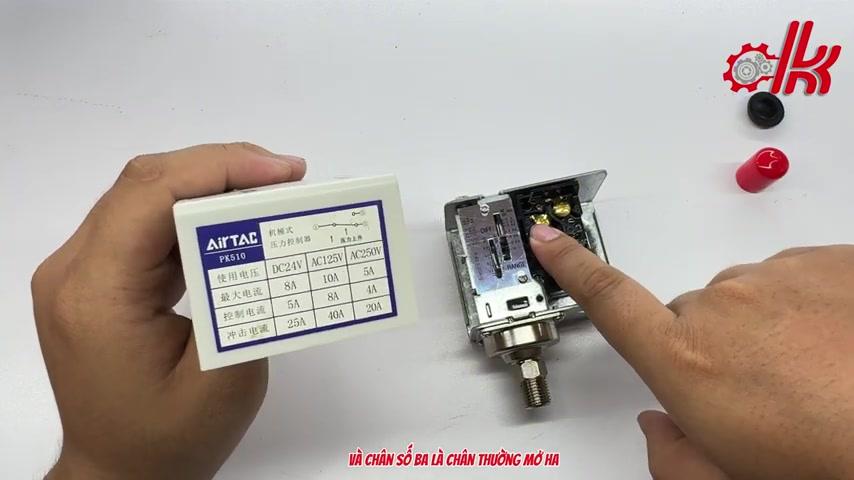

Thử nghiệm thực tế, các ứng dụng đa dạng và ưu điểm nổi bật của công tắc AIRTAC PK510.

Lưu Ý Khi Chọn Mua Công Tắc Áp Suất và Lựa Chọn Nhà Cung Cấp Uy Tín

Khi lựa chọn công tắc áp suất cho hệ thống của mình, có một vài yếu tố quan trọng bạn cần cân nhắc để đảm bảo thiết bị phù hợp và hoạt động hiệu quả:

1. Xác định dải áp suất làm việc: Đây là yếu tố quan trọng nhất. Bạn cần biết rõ áp suất hoạt động tối thiểu và tối đa của hệ thống để chọn model có dải áp suất phù hợp. Tránh chọn thiết bị có dải quá hẹp hoặc quá rộng so với nhu cầu.
2. Xác định độ chênh áp (Differential): Tùy thuộc vào ứng dụng, bạn cần xem xét độ chênh lệch áp suất mong muốn để công tắc quay trở lại trạng thái ban đầu. Điều này ảnh hưởng đến tần suất bật/tắt của thiết bị được điều khiển.
3. Kiểm tra môi trường làm việc: Nhiệt độ, độ ẩm, và các yếu tố môi trường khác có thể ảnh hưởng đến tuổi thọ của công tắc. Chọn sản phẩm có khả năng chịu đựng tốt các điều kiện này.
4. Điện áp và dòng điện: Đảm bảo công tắc có thể chịu được điện áp và dòng điện của mạch điều khiển mà bạn dự định kết nối.
5. Chất liệu và độ bền: Đối với môi trường công nghiệp, ưu tiên các sản phẩm có chất liệu cao cấp, độ bền cơ học tốt.

Lựa chọn nhà cung cấp uy tín:

Việc chọn mua thiết bị tại các nhà cung cấp đáng tin cậy sẽ giúp bạn:

• Đảm bảo chất lượng: Mua được hàng chính hãng, có nguồn gốc rõ ràng.
• Nhận tư vấn kỹ thuật: Được đội ngũ chuyên gia hỗ trợ lựa chọn sản phẩm phù hợp nhất.
• Chính sách bảo hành: Yên tâm sử dụng với các chính sách bảo hành, đổi trả rõ ràng.
• Giá cả cạnh tranh: Tìm được mức giá tốt nhất trên thị trường.

Theo thông tin từ video, Dủ Khang Tech là một địa chỉ uy tín chuyên cung cấp các thiết bị công nghiệp, trong đó có các dòng công tắc áp suất của AIRTAC. Với đội ngũ kỹ thuật giàu kinh nghiệm và cam kết về chất lượng sản phẩm, họ là một lựa chọn đáng tin cậy cho nhu cầu của bạn. Đừng ngần ngại liên hệ qua Hotline: 079.4409.790 hoặc truy cập website https://dukhang.com để được tư vấn chi tiết và hỗ trợ tốt nhất.

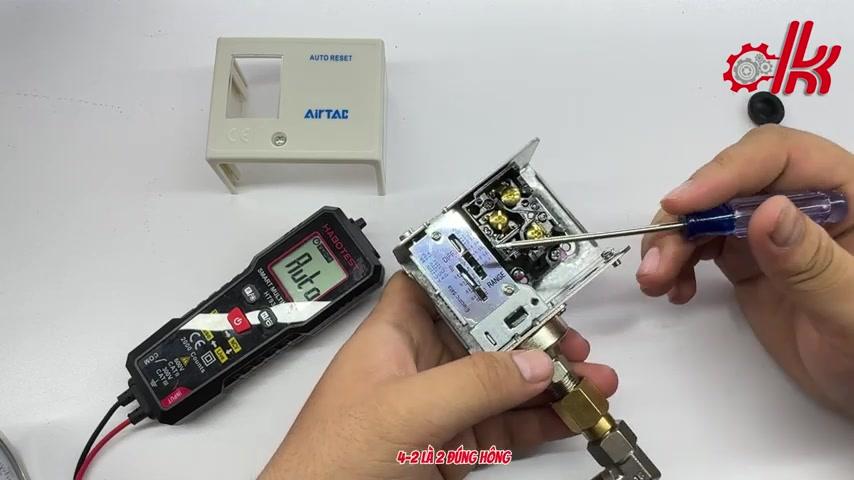

Lưu ý quan trọng khi chọn mua và địa chỉ nhà cung cấp công tắc áp suất AIRTAC PK510 uy tín.

Kết luận

Tóm lại, công tắc áp suất AIRTAC PK510 là một thiết bị không thể thiếu trong nhiều hệ thống công nghiệp, đặc biệt là trong lĩnh vực khí nén và thủy lực. Với cấu tạo bền bỉ, thông số kỹ thuật ổn định, cùng khả năng điều chỉnh linh hoạt, nó mang lại giải pháp hiệu quả cho việc giám sát và điều khiển áp suất, góp phần nâng cao hiệu suất và đảm bảo an toàn cho máy móc, dây chuyền sản xuất.

Nếu bạn đang tìm kiếm một giải pháp đáng tin cậy cho hệ thống của mình, đừng bỏ qua các sản phẩm của AIRTAC. Hãy liên hệ ngay với đội ngũ tư vấn kỹ thuật của Dủ Khang Tech qua Hotline 079.4409.790 hoặc truy cập website https://dukhang.com để nhận được sự hỗ trợ chuyên nghiệp và tìm được sản phẩm phù hợp nhất với nhu cầu của bạn. Đừng quên theo dõi kênh để cập nhật thêm nhiều kiến thức bổ ích khác!

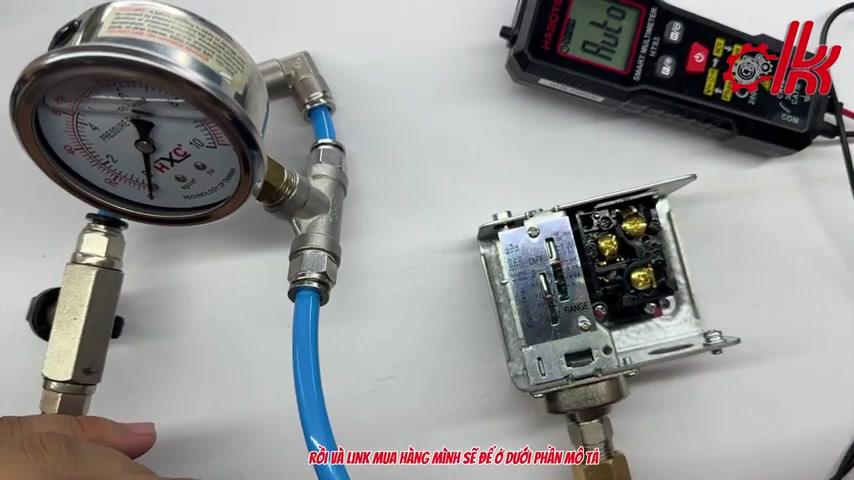

Tổng kết về Công tắc áp suất AIRTAC PK510, lợi ích mang lại và thông tin liên hệ hỗ trợ chuyên nghiệp.

Câu hỏi thường gặp (FAQ)

Công tắc áp suất AIRTAC PK510 có thể điều chỉnh dải áp suất bao nhiêu?

Công tắc áp suất AIRTAC PK510 có dải áp suất làm việc từ 0.1 đến 10 kg/cm² (hoặc 1 đến 10 bar).

Độ chênh áp (Differential) là gì và tại sao nó quan trọng?

Độ chênh áp là khoảng chênh lệch áp suất cần thiết để công tắc quay trở lại trạng thái ban đầu sau khi đã kích hoạt. Nó quan trọng để tránh tình trạng “nhấp nháy” (chạy – dừng liên tục) của thiết bị được điều khiển, giúp hệ thống hoạt động ổn định hơn.

Làm thế nào để cài đặt áp suất RUN và DIS trên AIRTAC PK510?

Bạn có thể điều chỉnh áp suất RUN và DIS thông qua mặt đồng hồ điều chỉnh trên thân công tắc. Vặn núm điều chỉnh để cài đặt giá trị áp suất mong muốn cho RUN và khoảng chênh lệch cho DIS.

Ứng dụng phổ biến nhất của công tắc áp suất là gì?

Ứng dụng phổ biến nhất là điều khiển bật/tắt máy bơm (máy nén khí, bơm nước) theo áp suất, giám sát áp suất trong các hệ thống khí nén, thủy lực, và tích hợp vào các hệ thống tự động hóa công nghiệp.
