Giới Thiệu Chung Về Van Khí Nén và Vai Trò Trong Hệ Thống

Van khí nén đóng vai trò trung tâm trong mọi hệ thống khí nén công nghiệp. Chúng hoạt động như những người điều phối, quyết định hướng đi và sự luân chuyển của dòng khí, từ đó điều khiển các thiết bị chấp hành như xi lanh, động cơ khí nén. Hiểu rõ về van khí nén không chỉ giúp bạn vận hành hệ thống trơn tru mà còn là bước đầu tiên để xây dựng một hệ thống khí nén hiệu quả và an toàn.

Trong video, chúng ta sẽ tập trung vào các loại Van Khí Nén phổ biến như van 5/2, 3/2, 4/2, 2/2 và hiểu rõ sự khác biệt giữa chúng. Mỗi loại van có cấu tạo và ứng dụng riêng biệt, phù hợp với từng yêu cầu cụ thể của dây chuyền sản xuất.

Ứng Dụng Thực Tế: Máy Dập Khí Nén

Một ví dụ điển hình được đưa ra là hệ thống máy dập khí nén. Để máy hoạt động hiệu quả, cần sử dụng xi lanh tác động kép – loại xi lanh có khả năng đẩy ra và kéo về nhờ lực khí nén. Việc điều khiển chính xác xi lanh tác động kép này đòi hỏi một loại Van Khí Nén đặc biệt: van 5/2. Van Khí Nén này giúp chúng ta kiểm soát hai trạng thái hoạt động của xi lanh, đảm bảo quá trình dập diễn ra đúng theo thiết kế.

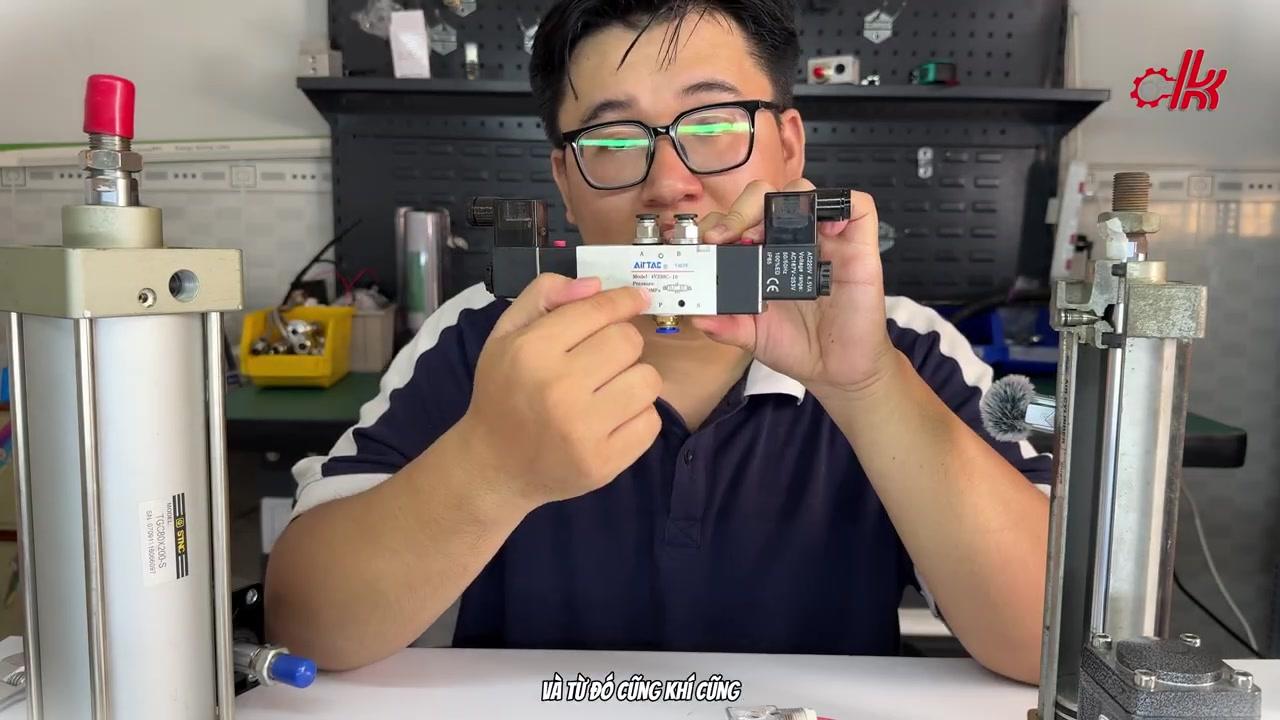

Vai trò trung tâm của van khí nén trong hệ thống công nghiệp, minh họa qua ví dụ máy dập khí nén sử dụng van 5/2.

Cấu Tạo, Nguyên Lý Hoạt Động và Các Loại Van Khí Nén Phổ Biến

Van khí nén, dù đa dạng về chủng loại, đều có chung nguyên lý hoạt động dựa trên việc điều khiển dòng khí đi qua các cổng. Hiểu rõ cấu tạo và nguyên lý sẽ giúp bạn lựa chọn đúng loại van cho từng ứng dụng.

Van 5/2: Điều Khiển Cơ Bản Cho Xi Lanh Tác Động Kép

• Định nghĩa: Van 5/2 có 5 cổng và 2 trạng thái hoạt động.
• Nguyên lý:
• Trạng thái thường: Cổng cấp khí (P) được nối thông với cổng A, cho phép khí đi vào một phía của xi lanh.
• Khi kích hoạt (tác động): Cổng P chuyển sang nối thông với cổng B, đưa khí vào phía còn lại của xi lanh và đẩy piston di chuyển theo hướng ngược lại.
• Xả khí: Khí thừa hoặc khí đã hoàn thành nhiệm vụ sẽ thoát ra ngoài qua các cổng xả R và S.
• Phương thức điều khiển: Van 5/2 có thể được điều khiển linh hoạt bằng nhiều phương pháp:
• Điện từ (cuộn coil): Phổ biến nhất, cho phép điều khiển tự động bằng tín hiệu điện.
• Tay gạt, nút nhấn cơ khí: Thích hợp cho các ứng dụng đơn giản, vận hành thủ công.
• Tín hiệu khí nén: Sử dụng áp suất khí nén để chuyển trạng thái van.
• Ví dụ: Van điện từ 4V330C của EX, một loại van 5/3 (sẽ đề cập sau) nhưng có thể điều khiển bằng hai cuộn coil, cho thấy sự đa dạng trong thiết kế.

Van Khí Nén 5/3: Linh Hoạt Với 3 Trạng Thái

• Khác biệt so với 5/2: Van 5/3 cũng có 5 cổng nhưng sở hữu 3 trạng thái hoạt động.
• Trạng thái giữa (Center Normally Close): Đây là loại phổ biến, khi không có tín hiệu kích hoạt (cả hai cuộn coil đều không hoạt động), van sẽ ở trạng thái đóng hoàn toàn ở cổng trung tâm. Điều này giúp giữ xi lanh đứng yên tại vị trí bất kỳ, rất hữu ích khi bạn muốn dừng xi lanh ở giữa hành trình mà không cần xả hết khí.
• Ứng dụng: Sử dụng khi cần dừng xi lanh ở vị trí trung gian hoặc khi muốn kiểm soát chuyển động của xi lanh một cách chính xác hơn.
• Lưu ý về an toàn: Nếu yêu cầu dừng xi lanh ở một vị trí chính xác tuyệt đối, đặc biệt trong các ứng dụng đòi hỏi an toàn cao, bạn nên cân nhắc kết hợp thêm van chống rơi (ASB – Anti-Slide Block).

Van Khí Nén Cơ Khí: Đơn Giản và Trực Quan

Bên cạnh van điều khiển bằng điện từ, các loại van cơ khí mang đến sự đơn giản và dễ sử dụng:

• Van tay gạt: Điều khiển bằng cách gạt cần.
• Nút nhấn (ví dụ: MOV321): Kích hoạt bằng cách nhấn nút.
• Công tắc hành trình (ví dụ: JM07): Tác động khi có vật cản hoặc bộ phận máy chạm vào.

Các loại van cơ khí này lý tưởng cho các quy trình không yêu cầu tự động hóa phức tạp, nơi người vận hành có thể tương tác trực tiếp với hệ thống.

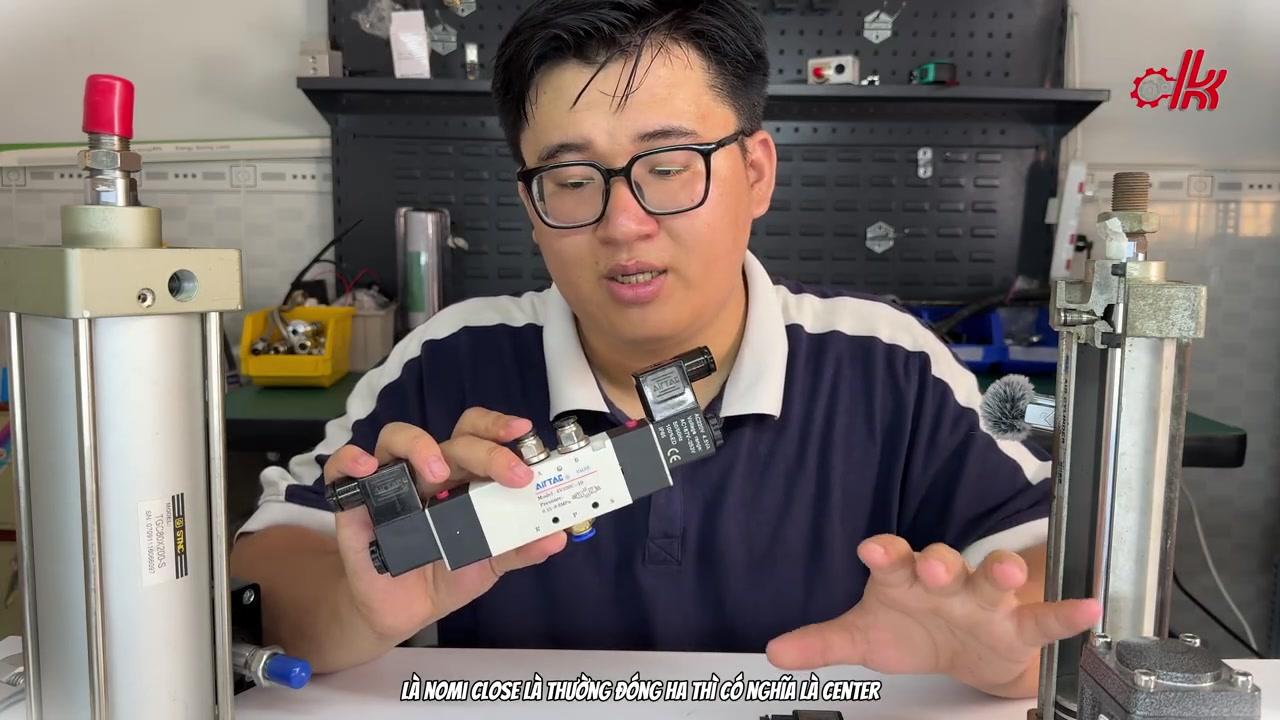

Tìm hiểu cấu tạo, nguyên lý hoạt động của các loại van phổ biến như van 5/2, van 5/3 và các loại van cơ khí.

Ứng Dụng Van Khí Nén Trong Lập Trình Tự Động Hóa và Tính Toán Thiết Kế

Van khí nén không chỉ là các thiết bị cơ khí đơn thuần mà còn là những thành phần cốt lõi trong các hệ thống tự động hóa hiện đại. Việc kết hợp van với các thiết bị điều khiển lập trình giúp tạo ra các quy trình sản xuất thông minh và hiệu quả.

Tích Hợp Van Khí Nén Điện Từ Vào Hệ Thống Tự Động Hóa

Van điện từ là lựa chọn hàng đầu khi xây dựng các hệ thống tự động hóa phức tạp. Chúng thường được kết hợp với:

• Relay: Sử dụng để điều khiển các mạch điện công suất lớn hoặc để tạo các logic điều khiển đơn giản.
• Công tắc hành trình: Đóng vai trò là cảm biến, phát hiện vị trí hoặc sự có mặt của vật thể, từ đó gửi tín hiệu về để kích hoạt hoặc thay đổi trạng thái của van.
• PLC (Programmable Logic Controller): Bộ não của hệ thống tự động hóa, PLC nhận tín hiệu từ các cảm biến (như công tắc hành trình), xử lý logic theo chương trình đã cài đặt và đưa ra tín hiệu điều khiển tới các van điện từ để thực hiện các hành động mong muốn. Sự kết hợp này cho phép tạo ra các chuỗi hành động phức tạp, lặp lại chính xác và có khả năng tùy chỉnh cao.

Mục đích của việc tích hợp này là để hệ thống hoạt động theo một trình tự tự động đã được lập trình sẵn, giảm thiểu sai sót do con người và tăng năng suất.

Hỗ Trợ Tính Toán & Thiết Kế Sơ Đồ Hệ Thống Khí Nén

Để đảm bảo hệ thống khí nén hoạt động đúng công suất và an toàn, việc tính toán kỹ lưỡng là vô cùng quan trọng. Video giới thiệu hai công cụ hữu ích trên website vukhang.com:

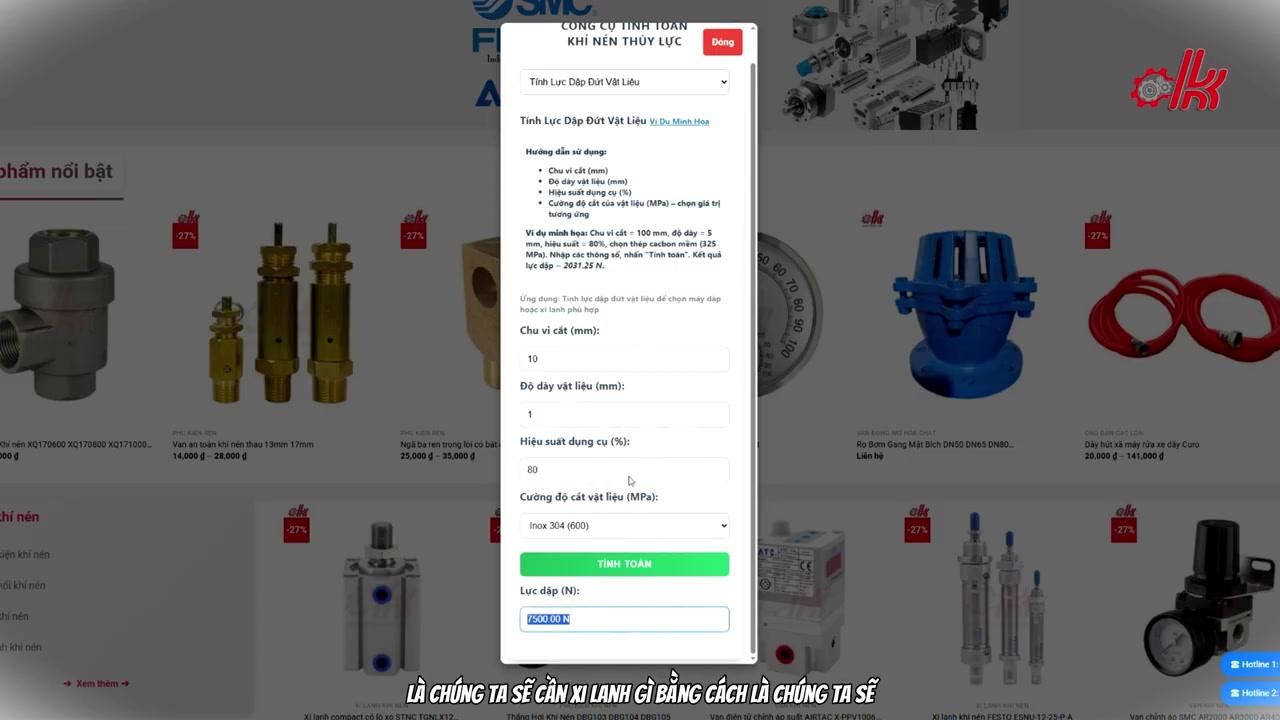

1. Công cụ “Tính lực dập đứt vật liệu”:

• Cách sử dụng: Người dùng cần nhập các thông số như chu vi cắt của vật liệu, độ dày vật liệu cần dập và hiệu suất của dao cụ.
• Kết quả: Công cụ sẽ tính toán và đưa ra lực dập cần thiết để thực hiện công việc. Thông số này là cơ sở để lựa chọn xi lanh khí nén có lực đẩy phù hợp.

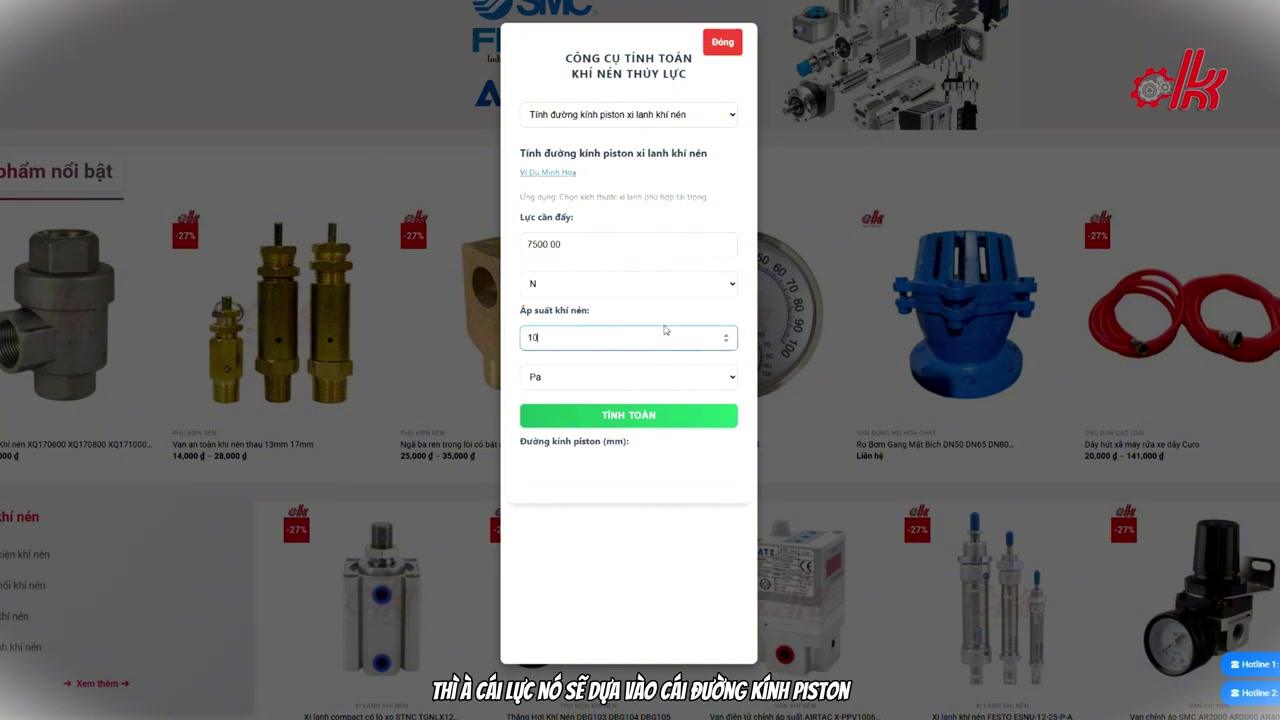

1. Công cụ “Tính đường kính piston xi lanh”:

• Cách sử dụng: Dựa trên lực cần thiết đã tính toán ở bước trước và áp suất làm việc của hệ thống, công cụ này sẽ giúp bạn xác định đường kính piston phù hợp cho xi lanh khí nén.
• Mục đích: Chọn đúng kích thước xi lanh đảm bảo xi lanh có đủ lực để thực hiện chức năng mà không bị quá tải hoặc hoạt động yếu.

Vẽ Sơ Đồ Khí Nén Với Phần Mềm Chuyên Dụng

Sau khi đã có các thông số tính toán, việc vẽ sơ đồ nguyên lý hệ thống sẽ trở nên dễ dàng hơn với sự hỗ trợ của phần mềm mô phỏng. Video nhấn mạnh việc sử dụng phần mềm Sheme Editor 6 (link tải được cung cấp trong mô tả video) để:

• Kéo và thả các thành phần: Dễ dàng đưa các biểu tượng của xi lanh tác động kép, van tiết lưu (dùng để điều chỉnh tốc độ của xi lanh bằng cách giới hạn lưu lượng khí), và các loại van khác (như van 5/3 thường đóng) vào bản vẽ.
• Kết nối mạch khí: Thiết lập các đường ống dẫn khí, van điều khiển, tạo thành một sơ đồ mạch khí nén hoàn chỉnh.

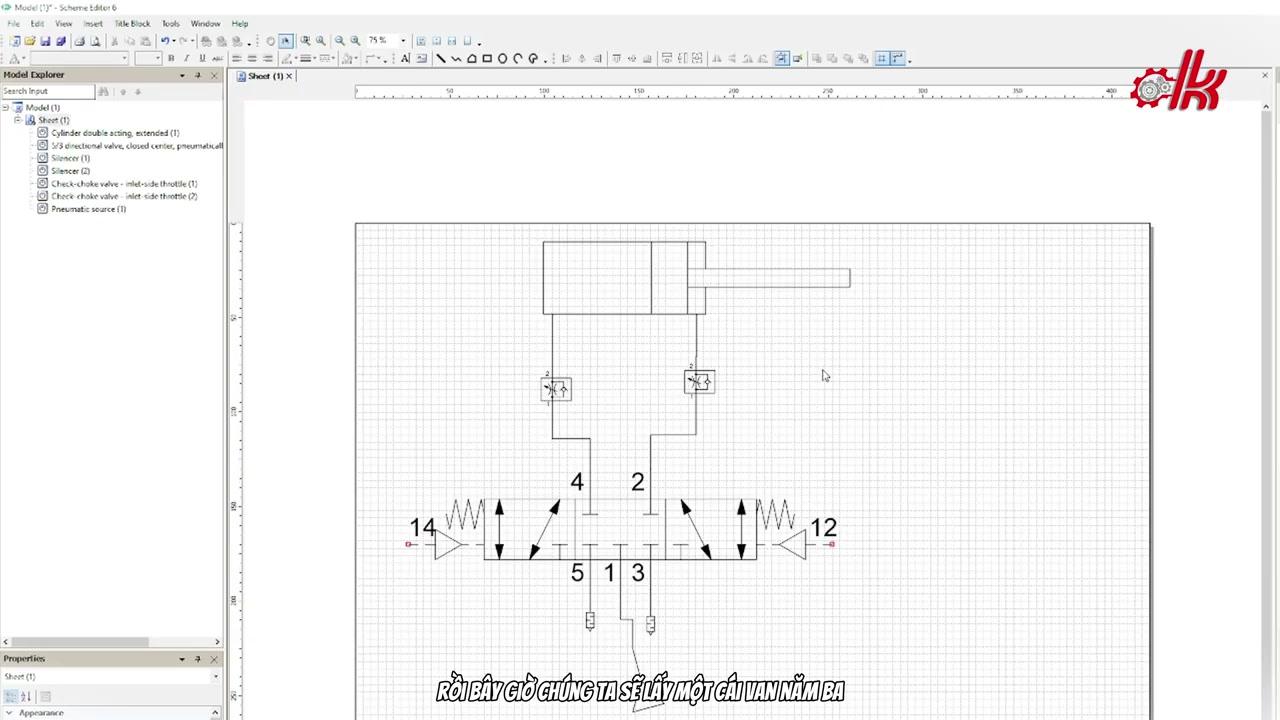

Ví dụ minh họa cách vẽ một sơ đồ máy dập khí nén cơ bản bằng cách kết hợp xi lanh tác động kép, van tiết lưu và van 5/3 thường đóng cho thấy tính trực quan và hiệu quả của phần mềm.

Ứng dụng van điện từ trong lập trình tự động hóa (PLC) và thiết kế sơ đồ mạch khí nén bằng phần mềm Sheme Editor 6.

Lưu Ý Quan Trọng Khi Lựa Chọn Van Khí Nén và Địa Chỉ Uy Tín

Việc lựa chọn đúng loại van khí nén quyết định sự thành công và hiệu quả của toàn bộ hệ thống. Dưới đây là những lưu ý quan trọng để bạn đưa ra quyết định sáng suốt:

Tiêu Chí Lựa Chọn Van Khí Nén:

1. Xác định loại xi lanh cần điều khiển:

• Xi lanh tác động đơn: Thường chỉ cần van 2/2 hoặc 3/2 (tùy thuộc vào cách hồi). Van 3/2 có thể điều khiển xi lanh đi ra và hồi về bằng khí.
• Xi lanh tác động kép: Bắt buộc phải dùng van 5/2 để điều khiển độc lập hai khoang xi lanh, cho phép đẩy ra và kéo về.

1. Phương thức điều khiển mong muốn:

• Tự động hóa cao: Ưu tiên van điện từ (solenoid valve) kết hợp với PLC, relay, hoặc các bộ điều khiển khác.
• Thao tác thủ công: Van tay gạt, nút nhấn cơ khí là lựa chọn phù hợp.
• Hệ thống có tín hiệu khí nén: Cân nhắc van điều khiển bằng khí nén.

1. Số lượng trạng thái cần thiết:

• Chỉ cần hai trạng thái (đẩy/kéo hoặc đóng/mở): Van 5/2 hoặc 2/2 là đủ.
• Cần khả năng dừng xi lanh ở giữa hành trình: Van 5/3 (với trạng thái giữa phù hợp) là lựa chọn cần thiết.

1. Môi trường hoạt động và yêu cầu an toàn:

• Xem xét nhiệt độ, độ ẩm, hóa chất trong môi trường làm việc để chọn vật liệu van phù hợp.
• Đối với các ứng dụng an toàn, cần có các tính năng bổ sung như van chống rơi (ASB) hoặc các cơ chế khóa an toàn.

1. Lưu lượng và áp suất: Đảm bảo van có khả năng đáp ứng lưu lượng khí cần thiết và chịu được áp suất làm việc của hệ thống.

Lời Khuyên Khi Mua Hàng:

• Tìm hiểu kỹ thông số: Luôn đọc kỹ datasheet của nhà sản xuất trước khi mua.
• So sánh các nhà cung cấp: Không nên chỉ chọn một nhà cung cấp duy nhất, hãy tham khảo giá và chất lượng từ nhiều nguồn.
• Đừng ham rẻ: Các sản phẩm giá quá rẻ có thể đi kèm với chất lượng kém, tuổi thọ thấp và rủi ro hỏng hóc cao, gây tốn kém chi phí sửa chữa và ảnh hưởng đến dây chuyền sản xuất.

Gợi Ý Địa Chỉ Uy Tín: Dủ Khang

Khi nhắc đến vật tư công nghiệp, thiết bị khí nén, thủy lực, hơi nóng, hóa chất và điện, Dủ Khang là một cái tên đáng tin cậy. Với kinh nghiệm lâu năm trong ngành, Dủ Khang cung cấp đa dạng các loại van khí nén chính hãng, đảm bảo chất lượng và hiệu suất.

• Sản phẩm chính hãng: Đảm bảo nguồn gốc xuất xứ rõ ràng.
• Đa dạng mẫu mã: Phù hợp với mọi nhu cầu ứng dụng.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ bạn lựa chọn sản phẩm tối ưu.
• Giá cả cạnh tranh: Mang lại giá trị tốt nhất cho khách hàng.

Nếu bạn đang tìm kiếm van khí nén hoặc các thiết bị công nghiệp khác, đừng ngần ngại liên hệ với Dủ Khang theo số điện thoại Zalo: 079.4409.790 hoặc 079.208.2988 để nhận được sự tư vấn tận tình và báo giá chi tiết.

Các lưu ý quan trọng khi lựa chọn van khí nén phù hợp và gợi ý địa chỉ cung cấp uy tín như Dủ Khang.

Kết luận

Tóm lại, việc lựa chọn van khí nén phù hợp là bước đi then chốt để xây dựng một hệ thống khí nén hoạt động hiệu quả, an toàn và tối ưu chi phí. Chúng ta đã cùng nhau tìm hiểu về các loại van phổ biến như van 5/2 cho điều khiển cơ bản xi lanh tác động kép, van 5/3 với khả năng dừng xi lanh ở giữa hành trình, và vai trò của van cơ khí trong các ứng dụng đơn giản. Bên cạnh đó, việc tích hợp van điện từ vào hệ thống tự động hóa với PLC và các thiết bị điều khiển khác mở ra tiềm năng ứng dụng vô hạn.

Đừng quên tận dụng các công cụ tính toán lực dập, đường kính piston và phần mềm mô phỏng Sheme Editor 6 để thiết kế sơ đồ mạch khí nén một cách chuyên nghiệp và chính xác. Nếu bạn cần hỗ trợ thêm về kỹ thuật, muốn tải phần mềm hoặc tìm hiểu sâu hơn về các giải pháp khí nén, hãy truy cập vào các đường link được chia sẻ trong phần mô tả video.

Để không bỏ lỡ những kiến thức và mẹo hay về khí nén, thủy lực và tự động hóa, hãy LIKE, COMMENT và SUBSCRIBE kênh của chúng tôi. Nếu bạn đã sẵn sàng nâng cấp hệ thống của mình hoặc cần tư vấn chi tiết về sản phẩm van khí nén chất lượng cao, HÃY LIÊN HỆ NGAY VỚI Dủ Khang qua Zalo 079.4409.790 hoặc 079.208.2988 để được tư vấn miễn phí và nhận báo giá tốt nhất!

Tóm tắt các kiến thức then chốt về van khí nén, các công cụ hỗ trợ thiết kế và lời khuyên liên hệ chuyên gia.
