Van Điện Từ Solenoid Là Gì ? Phân Loại Chi Tiết Các Dòng Van Phổ Biến 2025

Trong các hệ thống điều khiển tự động hóa, van điện từ Solenoid đóng vai trò thiết yếu trong việc đóng, mở, và phân phối lưu chất. Thiết bị này biến đổi tín hiệu điện thành hành động cơ học để kiểm soát dòng chảy của chất lỏng hoặc khí nén. Hiểu rõ cấu tạo và phân loại van điện từ là kiến thức nền tảng giúp kỹ sư và người vận hành lựa chọn thiết bị phù hợp, đảm bảo hiệu suất và độ tin cậy của toàn bộ hệ thống.

Bài viết này sẽ đi sâu vào định nghĩa, nguyên lý hoạt động và các loại van điện từ Solenoid phổ biến nhất trên thị trường, cung cấp cái nhìn tổng quan và chuẩn xác về công nghệ van tự động này.

1. Van Điện Từ Solenoid Là Gì?

Van điện từ (Solenoid Valve) là thiết bị cơ điện được sử dụng để kiểm soát lưu lượng chất lỏng hoặc khí trong hệ thống. Tên gọi Solenoid xuất phát từ bộ phận chính là cuộn hút điện từ (Solenoid Coil), chịu trách nhiệm kích hoạt và điều khiển hoạt động của van.

Cấu Tạo Chi Tiết Của Van Điện Từ Solenoid

Van điện từ là một thiết bị có cấu tạo gồm nhiều bộ phận cơ khí và điện tử phối hợp hoạt động để kiểm soát dòng chảy lưu chất. Các thành phần chính bao gồm:

• Cuộn Coil Điện Từ (Solenoid Coil): Là bộ phận điện tử, có chức năng tạo ra từ trường khi được cấp điện. Cuộn coil xác định điện áp định mức (ví dụ: DC12V, AC220V) của van.

• Thân Van (Valve Body): Là phần vỏ ngoài, có các cổng kết nối và chứa đựng lưu chất. Vật liệu thân van (Đồng, Inox, Nhựa) phải tương thích với tính chất ăn mòn và áp suất của lưu chất.

• Piston/Lõi Van (Plunger): Bộ phận kim loại di chuyển vào ra bên trong thân van dưới tác động của từ trường. Piston trực tiếp thực hiện chức năng đóng hoặc mở van.

• Gioăng Làm Kín (Seals/Diaphragm): Được lắp đặt ở các vị trí tiếp xúc để ngăn chặn rò rỉ lưu chất. Lựa chọn vật liệu gioăng (NBR, EPDM, Viton) cực kỳ quan trọng đối với khả năng chịu nhiệt và hóa chất.

• Lò Xo Hồi Vị (Spring): Giúp Piston trở về trạng thái ban đầu (thường đóng hoặc thường mở) khi cuộn coil ngừng cấp điện.

Nguyên Lý Hoạt Động Cơ Bản

Khi cuộn coil được cấp điện, từ trường sinh ra sẽ tác động lực lên piston hoặc lõi van, làm cho bộ phận này di chuyển. Tùy thuộc vào thiết kế, sự di chuyển này sẽ thực hiện chức năng Đóng hoặc Mở đường dẫn lưu chất. Khi ngừng cấp điện, piston sẽ trở về vị trí ban đầu (thường là nhờ lực lò xo).

Đặc điểm nổi bật:

• Cơ chế đóng mở nhanh chóng và chính xác.

• Hoạt động ổn định, độ bền cao.

• Dễ dàng tích hợp vào các hệ thống điều khiển tự động.

2. Phân Loại Van Điện Từ Solenoid Phổ Biến

Van điện từ được phân loại dựa trên số lượng cổng (Port) và số lượng vị trí (Position) hoạt động mà van có thể điều chỉnh.

2.1. Van Điện Từ 2/2 (2 Cổng – 2 Vị Trí)

Đây là loại van cơ bản nhất, chỉ có hai cổng (một cổng vào và một cổng ra) và hai trạng thái hoạt động (Đóng hoặc Mở). Loại van này thường được gọi là Van điện từ nước hoặc Van đóng mở chất lỏng/khí vì ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xăng, dầu, hoặc khí áp suất thấp.

Phân loại theo trạng thái ban đầu:

• Van Thường Đóng (Normal Close – NC):

  • Trạng thái chưa cấp điện: Van Đóng (Ngăn lưu chất đi qua).

  • Trạng thái cấp điện: Van Mở (Cho lưu chất đi qua).

  • Loại NC chiếm phần lớn trên thị trường và được ứng dụng phổ biến.

• Van Thường Mở (Normal Open – NO):

  • Trạng thái chưa cấp điện: Van Mở (Cho lưu chất đi qua).

  • Trạng thái cấp điện: Van Đóng (Ngăn lưu chất đi qua).

Thông số kỹ thuật phổ biến:

• Điện áp sử dụng: DC12V, DC24V, AC110V, AC220V.

• Áp suất hoạt động: Thường từ 0 ~ 8 kg/cm² (có loại chịu áp cao lên đến 40 kg/cm²).

• Kích thước: Đa dạng từ ren nhỏ (phi 13mm) đến ren lớn (phi 90mm).

Ứng dụng: Tưới tiêu tự động, hệ thống cấp thoát nước, điều khiển dòng hóa chất.

2.2. Van Điện Từ Khí Nén 3/2 (3 Cổng – 2 Vị Trí)

Van 3/2 thường được dùng trong các hệ thống khí nén để điều khiển các thiết bị truyền động (như xi lanh tác động đơn) hoặc làm van dẫn hướng.

Cấu tạo cổng:

1. Cổng P (Port 1): Cổng cấp áp suất (khí nén vào).

2. Cổng A (Port 2): Cổng áp suất đi ra (cấp khí cho thiết bị).

3. Cổng R/E (Port 3): Cổng xả khí (Thoát khí từ thiết bị ra ngoài).

Nguyên lý hoạt động (Ví dụ Van 3/2 Thường Đóng NC):

• Trạng thái chưa cấp điện: Cổng P và A không thông, cổng A thông với cổng R (xả).

• Trạng thái cấp điện: Van đảo chiều, cổng P thông với cổng A, cổng A và R không thông.

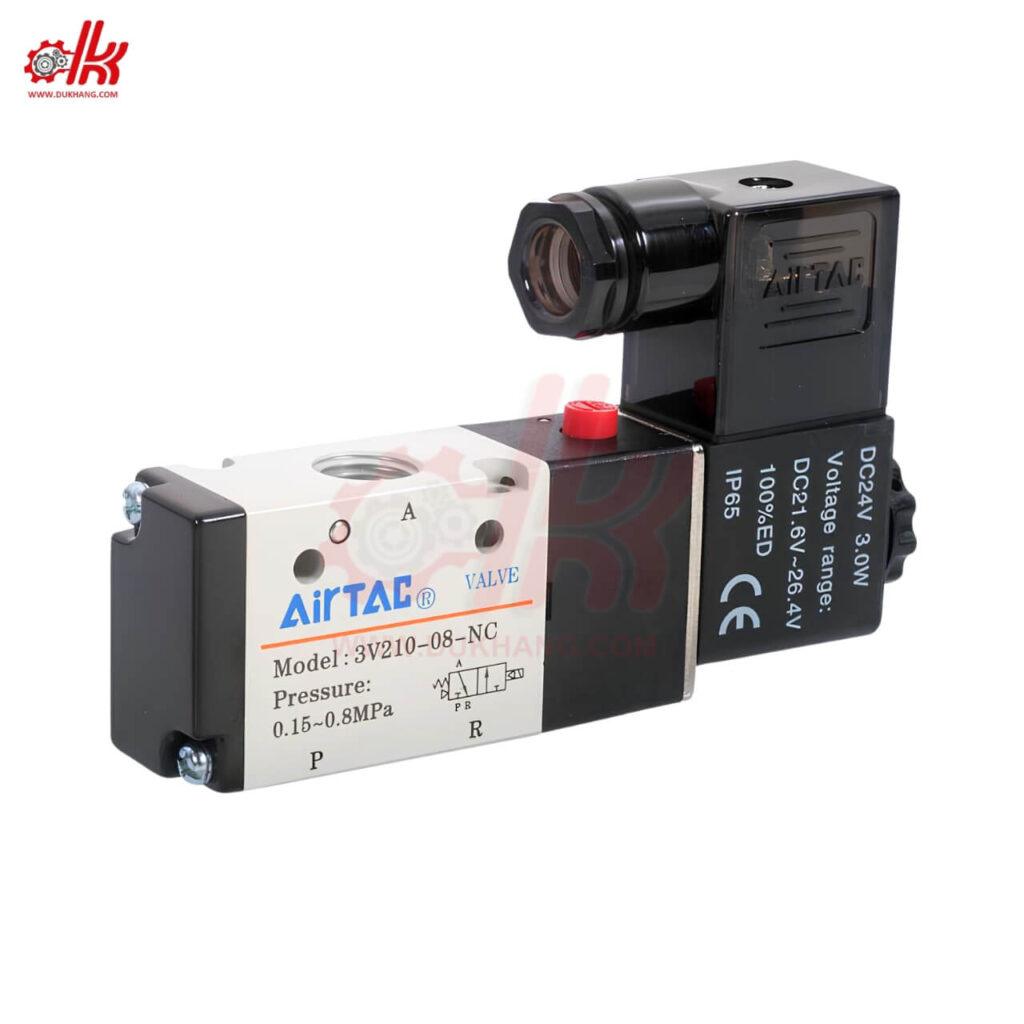

Xem thêm về Van Điện Từ Khí Nén AIRTAC 3V210 tại đây

2.3. Van Điện Từ Khí Nén 5/2 (5 Cổng – 2 Vị Trí)

2.4. Van Điện Từ Khí Nén 5/3 (5 Cổng – 3 Vị Trí)

Van 5/3 cũng dùng để điều khiển xi lanh tác động kép, nhưng có thêm vị trí thứ ba (vị trí trung gian).

Vị trí trung gian (Center Position) phổ biến:

• Center Closed (Giữa Đóng): Tất cả các cổng đều bị chặn. Khi ở vị trí này, xi lanh sẽ giữ nguyên vị trí hiện tại.

• Center Open (Giữa Mở): Cổng P bị chặn, nhưng cổng A và B thông với cổng xả. Khí trong xi lanh có thể thoát ra, cho phép xi lanh bị tác động lực ngoài để di chuyển.

• Center Exhaust (Giữa Xả): Cổng P bị chặn, và A, B thông với R, S.

Ứng dụng: Van 5/3 cho phép người dùng dừng xi lanh tại bất kỳ vị trí nào trong hành trình (đối với loại Center Closed), cung cấp khả năng kiểm soát linh hoạt hơn trong các hệ thống tự động hóa phức tạp.

Xem thêm sản phẩm Van Điện Từ Khí Nén STNC FY FYM FYML 5/2 5/3 tại đây

3. Hướng Dẫn Lựa Chọn Vật Liệu

Việc chọn vật liệu thân van và gioăng làm kín phải dựa trên tính chất của lưu chất và nhiệt độ vận hành, nhằm đảm bảo tuổi thọ và độ an toàn của hệ thống.

Bộ phận	Vật liệu phổ biến	Ứng dụng/Tính năng
Thân Van	Đồng (Brass)	Phù hợp cho nước sạch, khí nén, dầu mỏ (áp suất thấp/trung bình). Chi phí thấp.
Thân Van	Inox (Stainless Steel)	Phù hợp cho hơi nóng, hóa chất ăn mòn, thực phẩm. Chịu nhiệt độ và áp suất cao hơn.
Gioăng Kín	NBR (Nitrile Rubber)	Tốt cho dầu, xăng, khí nén thông thường, nước lạnh.
Gioăng Kín	EPDM (Ethylene Propylene)	Tốt cho nước nóng, hơi nước, rượu, dung dịch không chứa dầu mỏ.
Gioăng Kín	Viton/FKM	Khả năng chịu hóa chất, axit, kiềm và nhiệt độ cao vượt trội.

4. Lỗi Thường Gặp và Khắc Phục

Việc theo dõi và khắc phục kịp thời các sự cố giúp duy trì hiệu suất hoạt động của van điện từ.

Vấn đề	Nguyên nhân thường gặp	Cách khắc phục
Van không hoạt động	Cấp sai điện áp, Cuộn coil bị cháy.	Kiểm tra lại điện áp đầu vào. Thay thế cuộn coil mới.
Rò rỉ lưu chất	Gioăng làm kín bị mòn hoặc hư hỏng.	Thay thế gioăng mới có vật liệu phù hợp. Kiểm tra độ siết của ren.
Van đóng/mở chậm	Áp suất vận hành thấp hơn mức tối thiểu (đối với van dẫn hướng).	Nâng cao áp suất hoặc chuyển sang dùng loại van tác động trực tiếp.
Cuộn coil quá nóng	Điện áp vượt mức cho phép, Van hoạt động liên tục quá lâu.	Đảm bảo nguồn điện ổn định. Sử dụng van có cấp cách điện (Insulation Class) cao hơn.

5. Tổng Kết và Lưu Ý Khi Lựa Chọn

Van điện từ Solenoid là thành phần không thể thiếu trong nhiều ngành công nghiệp, từ xử lý nước đến tự động hóa khí nén. Việc nắm vững các loại van 2/2, 3/2, 5/2, và 5/3 cùng với nguyên lý hoạt động của chúng giúp tối ưu hóa thiết kế hệ thống và nâng cao hiệu quả vận hành.

Khi lựa chọn van, cần xem xét kỹ lưỡng các yếu tố như:

• Loại lưu chất (Khí, nước, dầu, hóa chất)

• Áp suất và nhiệt độ làm việc

• Điện áp điều khiển (DC/AC và giá trị V)

• Yêu cầu về trạng thái ban đầu (NC/NO)

Đảm bảo các thông số này phù hợp sẽ giúp van hoạt động chính xác và bền bỉ trong môi trường ứng dụng cụ thể.

6. Hỏi & Đáp Thường Gặp (Q&A)

Q1: Làm thế nào để phân biệt van Thường Đóng (NC) và Thường Mở (NO)?

A: Van Thường Đóng (NC) là loại van đóng (ngăn lưu chất) khi chưa cấp điện vào cuộn coil và chỉ mở khi cuộn coil được kích hoạt điện. Ngược lại, Van Thường Mở (NO) là loại van mở khi chưa cấp điện và sẽ đóng lại khi được cấp điện. Người dùng cần kiểm tra ký hiệu trên thân van hoặc thông số kỹ thuật từ nhà sản xuất để xác định trạng thái ban đầu.

Q2: Van điện từ có thể dùng cho những loại lưu chất nào?

A: Van điện từ được thiết kế cho nhiều loại lưu chất khác nhau, bao gồm khí nén, nước sạch, nước thải, dầu, xăng, và hóa chất. Yếu tố quan trọng nhất khi lựa chọn là phải chọn vật liệu thân van và gioăng làm kín (seal) phù hợp với tính chất hóa học, nhiệt độ và độ nhớt của lưu chất để tránh ăn mòn hoặc hư hỏng.

Q3: Điện áp cuộn coil ảnh hưởng như thế nào đến van?

A: Điện áp cuộn coil (ví dụ: DC12V, AC220V) là nguồn cấp năng lượng để kích hoạt van. Việc cấp sai điện áp có thể dẫn đến các vấn đề nghiêm trọng: cấp điện áp thấp sẽ làm van không đủ lực mở/đóng (gây rung hoặc kẹt), trong khi cấp điện áp cao có thể làm cháy cuộn coil vĩnh viễn. Người dùng phải luôn đảm bảo nguồn điện cấp vào trùng khớp với thông số điện áp định mức của cuộn coil.
