So Sánh Bộ Nguồn Thủy Lực Điều Khiển 1 Xi Lanh và 2 Xi Lanh – Những Khác Biệt Thực Tế

Trong ngành công nghiệp hiện đại, hệ thống thủy lực đóng vai trò then chốt trong vận hành máy móc và thiết bị tự động hóa. Việc lựa chọn bộ nguồn thủy lực phù hợp là yếu tố quyết định đến hiệu suất, độ bền và chi phí vận hành của toàn bộ hệ thống. Mới đây, một video trên YouTube với tiêu đề “So sánh bộ nguồn thủy lực điều khiển 1 xi lanh và 2 xi lanh | Khác biệt rõ ràng trong thực tế!” đã mang đến cái nhìn sâu sắc và thực tế về hai cấu hình bộ nguồn phổ biến này. Bài viết này sẽ đi sâu phân tích, đánh giá và tổng hợp những điểm nổi bật từ video, giúp anh em cơ khí, kỹ thuật viên thủy lực – khí nén và dân tự động hóa có cái nhìn toàn diện hơn về sự khác biệt giữa hai hệ thống.

Mục Đích và Đối Tượng Của Video

Video được tạo ra với mục đích rõ ràng là so sánh chi tiết hai bộ nguồn thủy lực: một bộ điều khiển một xi lanh và một bộ điều khiển hai xi lanh. Nội dung tập trung vào cấu tạo, sơ đồ mạch thủy lực, nguyên lý hoạt động, ưu – nhược điểm, và ứng dụng thực tế trong sản xuất công nghiệp. Điều này làm cho video trở thành một tài liệu cực kỳ hữu ích cho những ai muốn nắm vững nền tảng kỹ thuật về thủy lực, đặc biệt là trong bối cảnh ứng dụng thực tiễn tại các nhà máy hoặc xưởng sản xuất.

Video hướng đến một đối tượng khán giả chuyên biệt bao gồm:

* Anh em cơ khí: Những người trực tiếp thiết kế, lắp đặt và bảo trì máy móc.

* Kỹ thuật viên thủy lực – khí nén: Chuyên gia về các hệ thống truyền động bằng chất lỏng và khí.

* Dân tự động hóa: Những người tích hợp các hệ thống này vào quy trình tự động hóa.

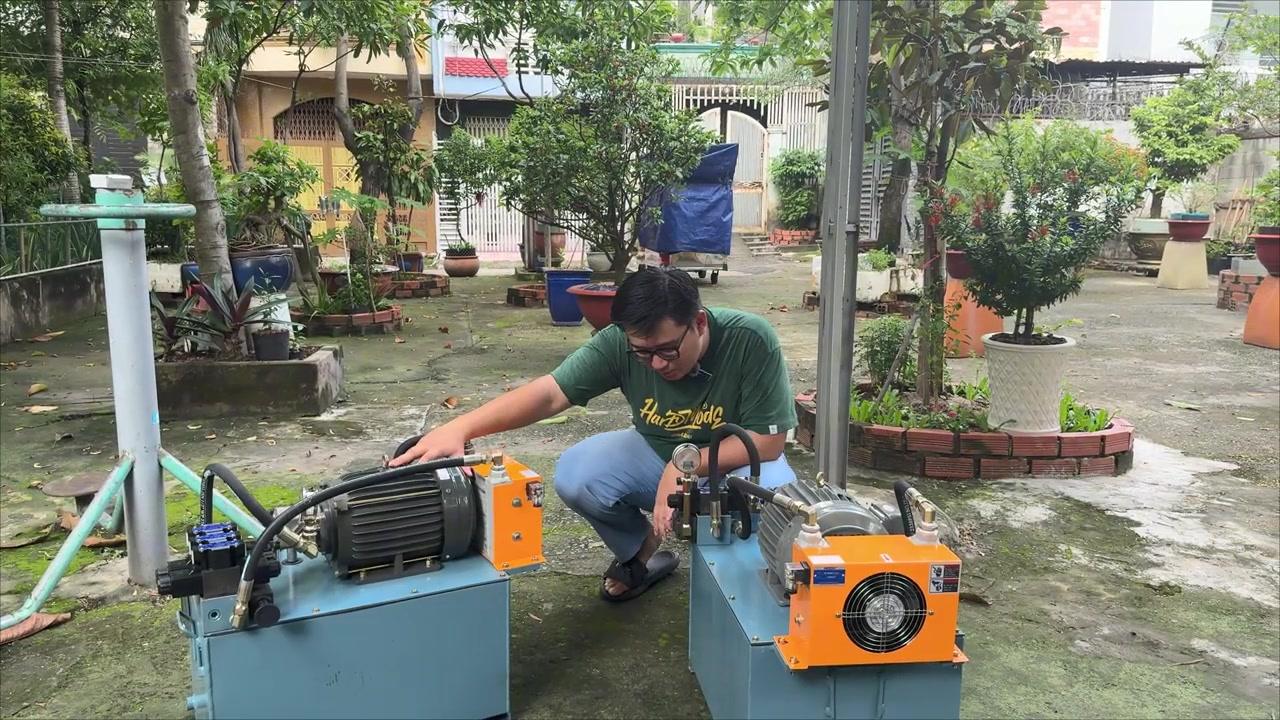

Người trình bày đã rất khéo léo giới thiệu hai bộ nguồn được khách hàng ở Sài Gòn đặt hàng, tạo cảm giác gần gũi và thực tế cho người xem. Điều này nhấn mạnh rằng đây không chỉ là lý thuyết suông mà là những sản phẩm cụ thể, được thiết kế để đáp ứng nhu cầu thực tế của khách hàng.

Xem thêm về sản phẩm Thuỷ Lực tại đây

Những Điểm Tương Đồng Giữa Hai Bộ Nguồn Thủy Lực

Trước khi đi vào những điểm khác biệt, video đã chỉ ra những điểm tương đồng cơ bản giữa hai bộ nguồn, giúp người xem có cái nhìn tổng quan về cấu trúc chung của một hệ thống thủy lực đơn giản. Theo người giới thiệu, cả hai bộ nguồn này đều thuộc loại đơn giản, không quá phức tạp, nhưng vẫn đảm bảo chức năng cốt lõi.

Các thành phần giống nhau bao gồm:

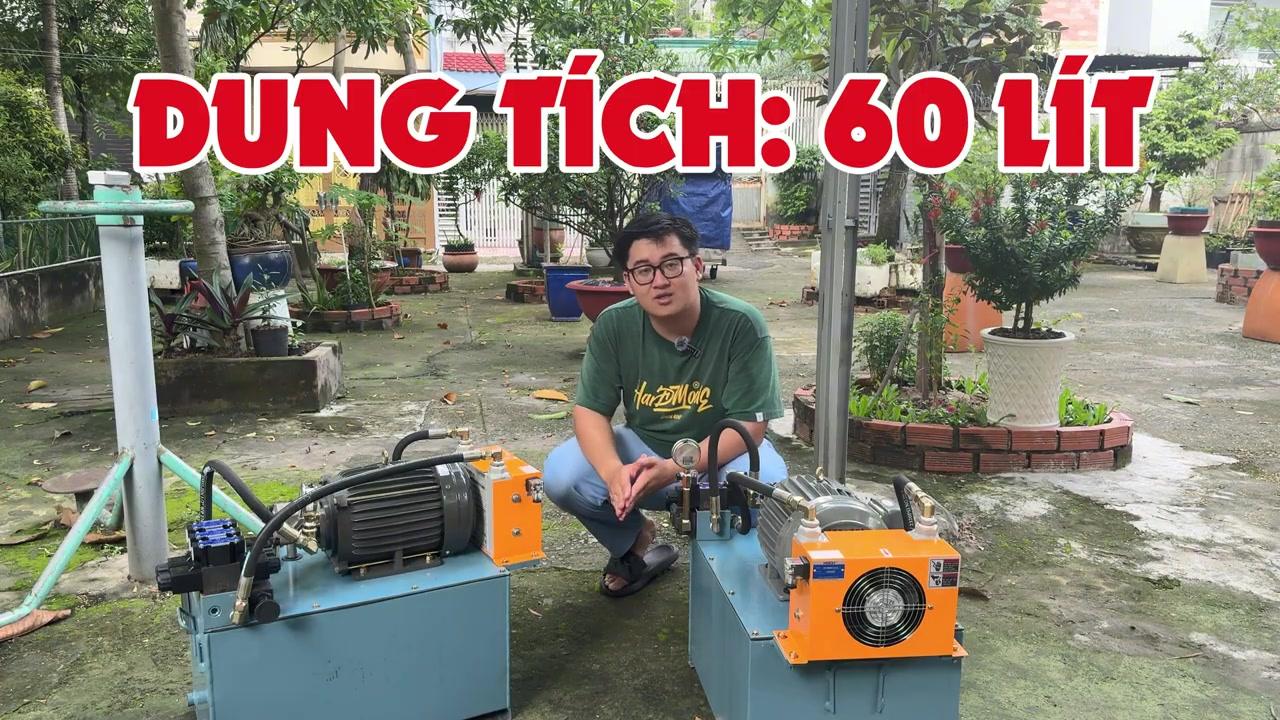

* Thùng dầu 60 lít: Đảm bảo dung tích chứa dầu thủy lực đủ cho các ứng dụng cơ bản.

* Động cơ công suất và vòng quay giống nhau: Cung cấp năng lượng cho bơm hoạt động ổn định.

* Bơm giống nhau (F9, 9cc/tr): Đảm bảo lưu lượng dầu nhất quán cho cả hai hệ thống.

* Cụm van điều khiển: Mặc dù số lượng van điều khiển khác nhau, nhưng cụm van là thành phần chung.

* Một đồng hồ áp suất: Để theo dõi áp suất hoạt động của hệ thống.

* Hai mắt thở dầu: Giúp cân bằng áp suất bên trong thùng dầu và lọc không khí.

* Van điều áp: Đảm bảo áp suất trong hệ thống không vượt quá giới hạn an toàn.

Những điểm tương đồng này cho thấy rằng về cơ bản, cả hai hệ thống đều chia sẻ một nền tảng vận hành chung, với các linh kiện cốt lõi giống nhau về mặt chức năng và thông số kỹ thuật. Sự khác biệt chính sẽ nằm ở cách chúng được cấu hình để điều khiển số lượng xi lanh khác nhau.

Khác Biệt Rõ Ràng Trong Cấu Hình và Nguyên Lý Hoạt Động Bộ Nguồn Thủy Lực

Đây là phần trọng tâm của video, nơi người trình bày đi sâu vào những điểm khác biệt then chốt giữa bộ nguồn điều khiển một xi lanh và hai xi lanh. Sự khác biệt này chủ yếu nằm ở số lượng và loại van điều khiển, cũng như cách bố trí các thành phần phụ trợ.

Bộ Nguồn Thủy Lực Điều Khiển Một Xi Lanh

Đối với bộ nguồn điều khiển một xi lanh, sự đơn giản là ưu tiên hàng đầu. Hệ thống này được thiết kế để chỉ vận hành một xi lanh thủy lực duy nhất, do đó, số lượng van điều khiển cũng được tối giản hóa.

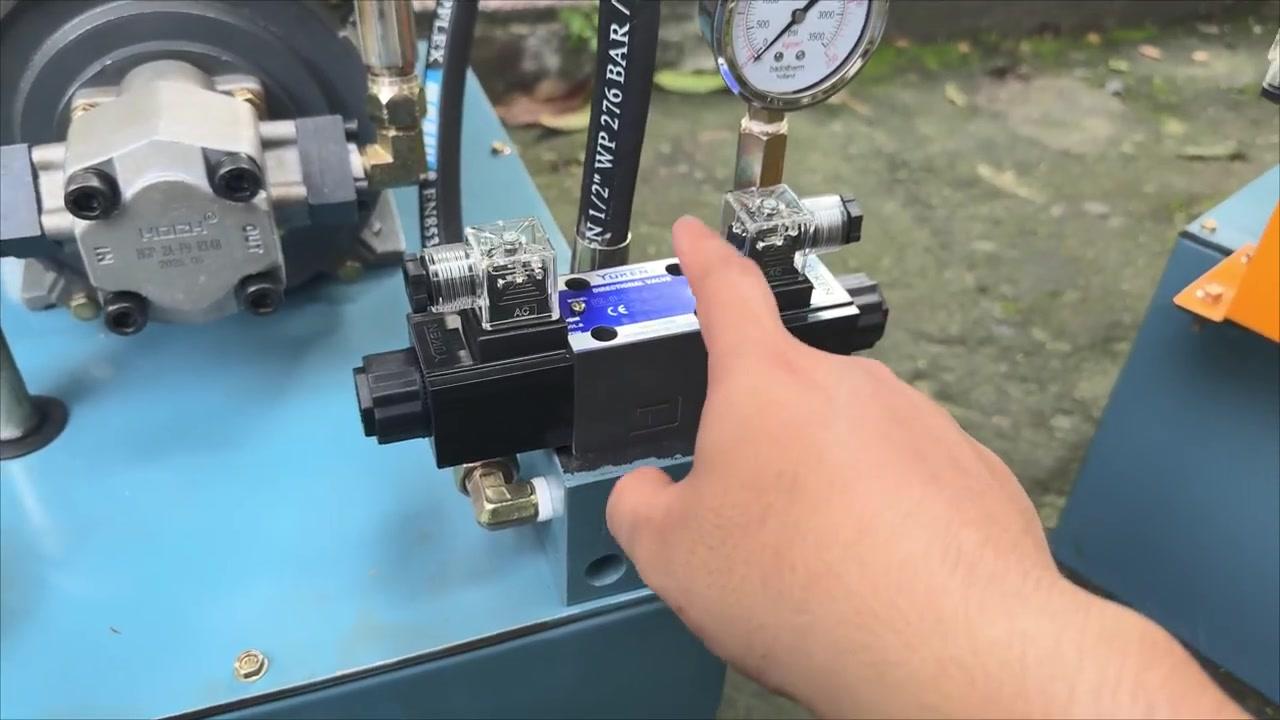

* Van điều khiển: Chỉ sử dụng một van điều khiển duy nhất, cụ thể là van DSG-3C6. Người trình bày nhấn mạnh rằng “chỉ cần điều khiển một xi lanh thôi, cho nên cũng không cần quá nhiều van”.

* Chức năng của van DSG-3C6: Đây là loại van 3 vị trí, 6 cửa (theo cách hiểu thông thường là 3 vị trí, 4 cửa nhưng có thêm các cổng điều khiển). Ở trạng thái trung gian (bình thường), các cổng A và B đều đóng, trong khi cổng P (áp suất) sẽ xả dầu về T (thùng dầu). Điều này có nghĩa là khi xi lanh không hoạt động, bơm vẫn đẩy dầu về thùng, giảm tải cho hệ thống và tránh tăng nhiệt độ dầu không cần thiết.

* Đế van: Hệ thống có một đế van và một van điều khiển tương ứng.

* Bơm điện: Giống như bộ hai xi lanh, bơm điện có dung tích F9 (9cc/tr) và vòng quay 1450 vòng/phút.

Bộ nguồn này phù hợp cho các ứng dụng đơn giản, nơi chỉ cần điều khiển một xi lanh hoạt động độc lập, ví dụ như nâng hạ một vật thể, ép một chiều, hoặc các cơ cấu chấp hành không đòi hỏi sự phức tạp trong điều khiển.

Bộ Nguồn Thủy Lực Điều Khiển Hai Xi Lanh

Ngược lại, bộ nguồn điều khiển hai xi lanh được thiết kế để mang lại khả năng kiểm soát linh hoạt hơn, cho phép vận hành đồng thời hoặc độc lập hai xi lanh thủy lực. Điều này đòi hỏi một cấu hình van phức tạp hơn.

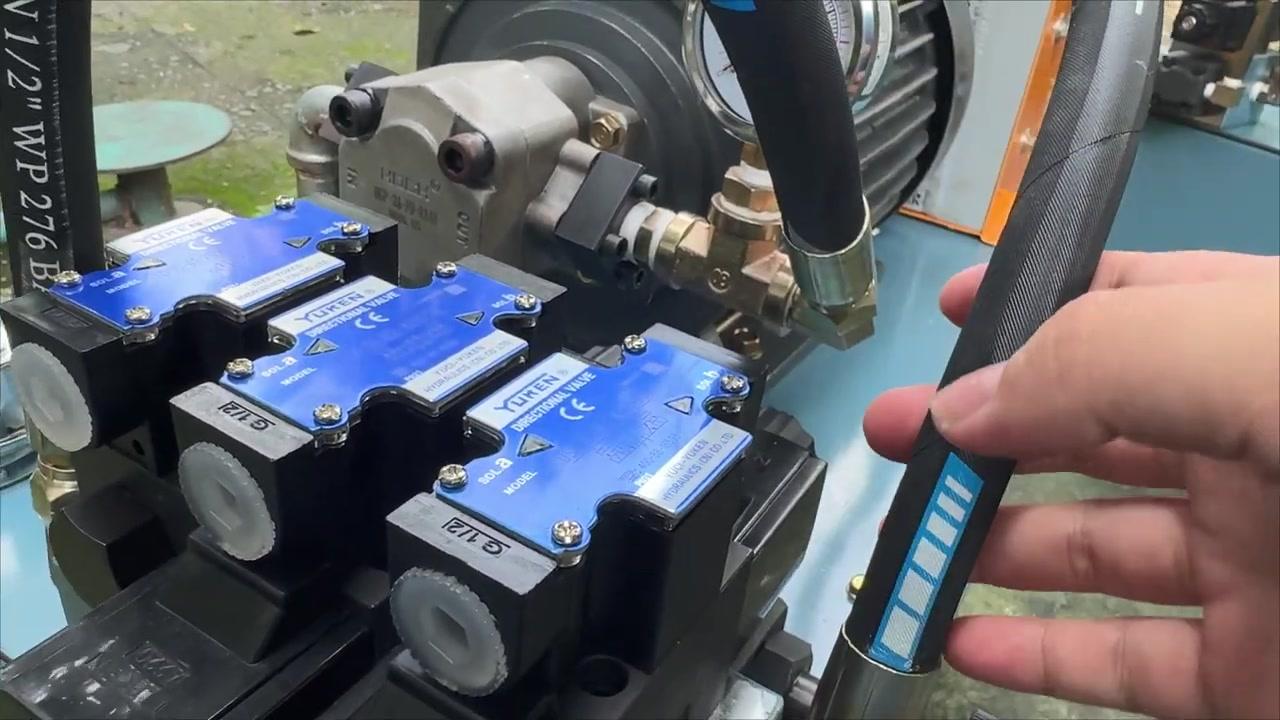

* Van điều khiển: Hệ thống này có hai van điều khiển chính, cho phép điều khiển hai xi lanh riêng biệt. Ngoài ra, còn có thêm một van phụ trách việc đóng áp dầu.

* Van chính: Sử dụng van DSG-3C2. Khác với 3C6, van 3C2 có nghĩa là ở trạng thái bình thường (trung gian), tất cả bốn cổng đều bịt kín. Điều này giúp giữ áp suất trong hệ thống khi các xi lanh không hoạt động, phù hợp cho các ứng dụng cần giữ vị trí xi lanh hoặc tải trọng.

* Van 2B2: Đây là một điểm khác biệt quan trọng. Bộ hai xi lanh còn có một van 2B2 với nhiệm vụ đóng – ngắt nguồn dầu vào hai bộ van điều khiển chính. Van này hoạt động như một công tắc an toàn hoặc một cơ chế khởi động/dừng cho toàn bộ hệ thống điều khiển hai xi lanh.

* Đồng hồ áp suất: Trong cấu hình hai xi lanh, đồng hồ áp suất được lắp ngay ở đầu ra, cho phép người vận hành theo dõi áp suất tức thì tại điểm sử dụng.

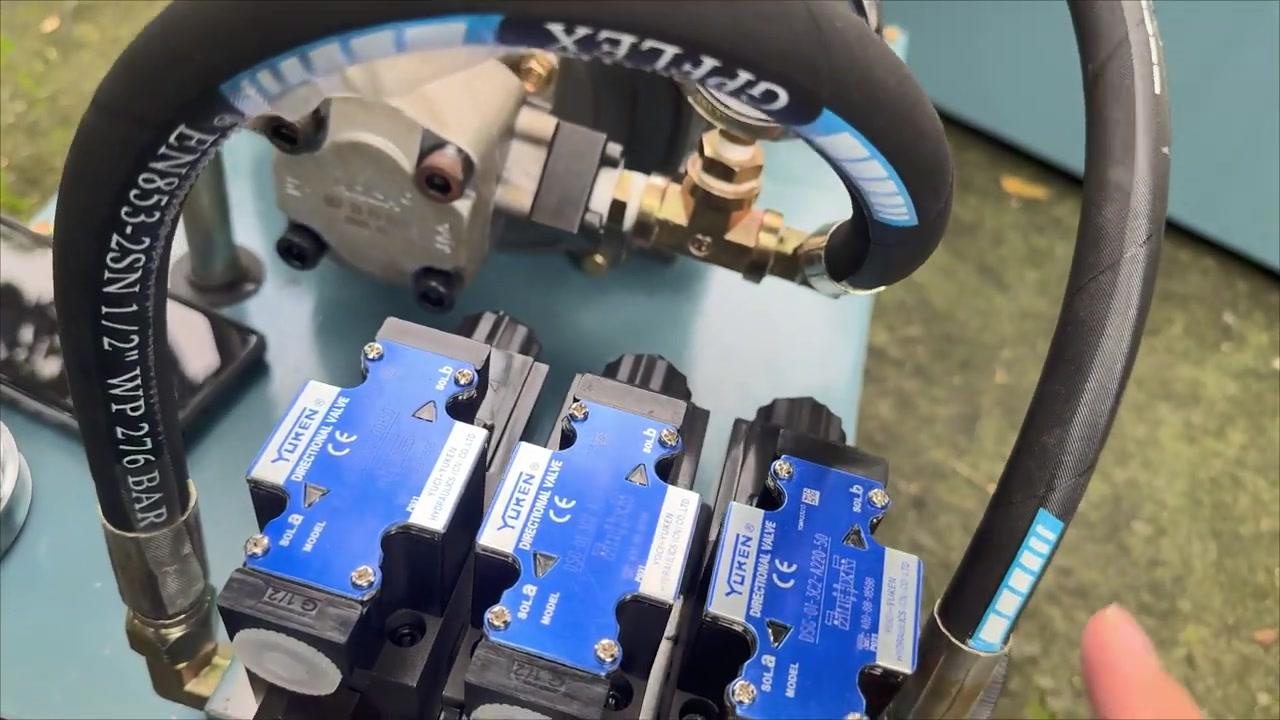

* Đế van: Hệ thống sử dụng một đế đặc biệt cho ba van (hai van điều khiển chính và một van 2B2) và cung cấp bốn đầu ra cho xi lanh. Người trình bày nhấn mạnh tầm quan trọng của việc chọn đúng loại đế, vì không phải loại đế nào cũng tương thích.

So Sánh Chi Tiết Về Các Loại Đầu Nối Van Điện Từ

Một điểm thú vị khác mà video đề cập là sự khác biệt về loại đầu nối của van điện từ, cụ thể là giữa van DSG-3C2-A220. Mặc dù mã van giống nhau, nhưng có sự khác biệt về kiểu đầu nối:

* Đầu nối dạng hộp cầu đấu: Loại này có hộp cầu đấu tích hợp, giúp việc đấu dây tiện lợi hơn vì tất cả các dây đều được luồn vào một chỗ. Tuy nhiên, nhược điểm là khi hư hỏng, cần phải thay thế toàn bộ cầu đấu.

* Đầu nối dạng rời: Loại này có đầu nối nằm bên ngoài, dễ dàng thay thế hơn khi có sự cố. Tuy nhiên, việc đấu dây có thể kém gọn gàng hơn.

Người trình bày đã hứa hẹn một video tiếp theo để giải thích các nguyên nhân gây hư hỏng van điện từ, điều này cho thấy sự chuyên sâu và cam kết cung cấp kiến thức thực tế cho người xem.

Ứng Dụng Thực Tế và Lời Khuyên Chọn Lựa

Việc lựa chọn giữa bộ nguồn điều khiển một hay hai xi lanh phụ thuộc rất nhiều vào yêu cầu cụ thể của ứng dụng. Video đã gián tiếp chỉ ra rằng:

* Bộ nguồn 1 xi lanh: Phù hợp cho các hệ thống đơn giản, các tác vụ cần một xi lanh hoạt động độc lập, hoặc những nơi yêu cầu chi phí đầu tư thấp hơn và bảo trì dễ dàng hơn.

* Bộ nguồn 2 xi lanh: Thích hợp cho các hệ thống phức tạp hơn, cần điều khiển nhiều xi lanh đồng thời hoặc theo trình tự, hoặc các ứng dụng đòi hỏi sự linh hoạt cao trong vận hành. Sự hiện diện của van 2B2 cũng cho phép kiểm soát tốt hơn nguồn dầu, tăng tính an toàn và hiệu quả.

Người trình bày cũng nhấn mạnh rằng việc lựa chọn và lắp đặt cần sự hỗ trợ chuyên môn, và khuyến khích người xem để lại bình luận nếu có nhu cầu tư vấn hoặc hỗ trợ từ khâu lắp đặt đến vận hành.

Câu Hỏi Thường Gặp (FAQs)

1. Sự khác biệt chính giữa bộ nguồn điều khiển 1 xi lanh và 2 xi lanh là gì?

Sự khác biệt chính nằm ở số lượng và loại van điều khiển. Bộ 1 xi lanh sử dụng một van DSG-3C6, trong khi bộ 2 xi lanh sử dụng hai van điều khiển chính (thường là DSG-3C2) và thêm một van 2B2 để đóng ngắt nguồn dầu.

2. Khi nào nên chọn bộ nguồn điều khiển 1 xi lanh?

Bạn nên chọn bộ nguồn điều khiển 1 xi lanh cho các ứng dụng đơn giản, chỉ cần vận hành một xi lanh thủy lực độc lập, hoặc khi ưu tiên sự gọn nhẹ và chi phí tối ưu.

3. Ưu điểm của van DSG-3C6 so với DSG-3C2 là gì?

Van DSG-3C6 (trạng thái trung gian P về T, A/B đóng) giúp giảm tải cho bơm và tránh tăng nhiệt độ dầu khi xi lanh không hoạt động. Van DSG-3C2 (trạng thái trung gian tất cả cổng bịt kín) giữ áp suất trong hệ thống, phù hợp cho việc giữ vị trí xi lanh hoặc tải trọng.

4. Van 2B2 trong bộ nguồn 2 xi lanh có chức năng gì?

Van 2B2 có nhiệm vụ đóng – ngắt nguồn dầu vào hai bộ van điều khiển chính, hoạt động như một công tắc an toàn hoặc cơ chế khởi động/dừng cho hệ thống điều khiển hai xi lanh.

5. Tại sao việc chọn đế van lại quan trọng?

Việc chọn đúng đế van là rất quan trọng vì không phải loại đế nào cũng tương thích với số lượng và loại van được sử dụng. Một đế không phù hợp có thể dẫn đến rò rỉ, lắp đặt sai hoặc hoạt động không hiệu quả của hệ thống.

Kết Luận và Lời Kêu Gọi Hành Động

Video “So sánh bộ nguồn thủy lực điều khiển 1 xi lanh và 2 xi lanh | Khác biệt rõ ràng trong thực tế!” là một tài liệu thực tế và giá trị, giúp người xem hiểu rõ hơn về cách thức hoạt động và những khác biệt cơ bản giữa hai loại bộ nguồn thủy lực phổ biến. Từ những điểm tương đồng về cấu trúc cơ bản đến những khác biệt then chốt về van điều khiển và cách bố trí, video đã cung cấp một cái nhìn toàn diện, hỗ trợ đắc lực cho việc lựa chọn và ứng dụng hệ thống thủy lực trong công nghiệp.

Key Takeaways:

* Cả hai bộ nguồn đều có các thành phần cốt lõi như thùng dầu, động cơ, bơm, van điều áp giống nhau.

* Bộ 1 xi lanh dùng van DSG-3C6 (P về T ở giữa), đơn giản, hiệu quả cho ứng dụng độc lập.

* Bộ 2 xi lanh dùng van DSG-3C2 (tất cả cổng bịt kín ở giữa) và van 2B2 để đóng ngắt nguồn, linh hoạt hơn cho nhiều xi lanh.

* Kiểu đầu nối van điện từ có thể ảnh hưởng đến việc lắp đặt và bảo trì.

* Lựa chọn hệ thống phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng và số lượng xi lanh cần điều khiển.

Nếu bạn là một kỹ sư cơ khí, kỹ thuật viên thủy lực hay chuyên gia tự động hóa, việc nắm vững những kiến thức này sẽ giúp bạn đưa ra những quyết định sáng suốt hơn trong công việc. Đừng ngần ngại xem video gốc để có cái nhìn trực quan và chi tiết hơn, và hãy đăng ký kênh để không bỏ lỡ những nội dung hữu ích khác về thủy lực, khí nén và tự động hóa công nghiệp.
