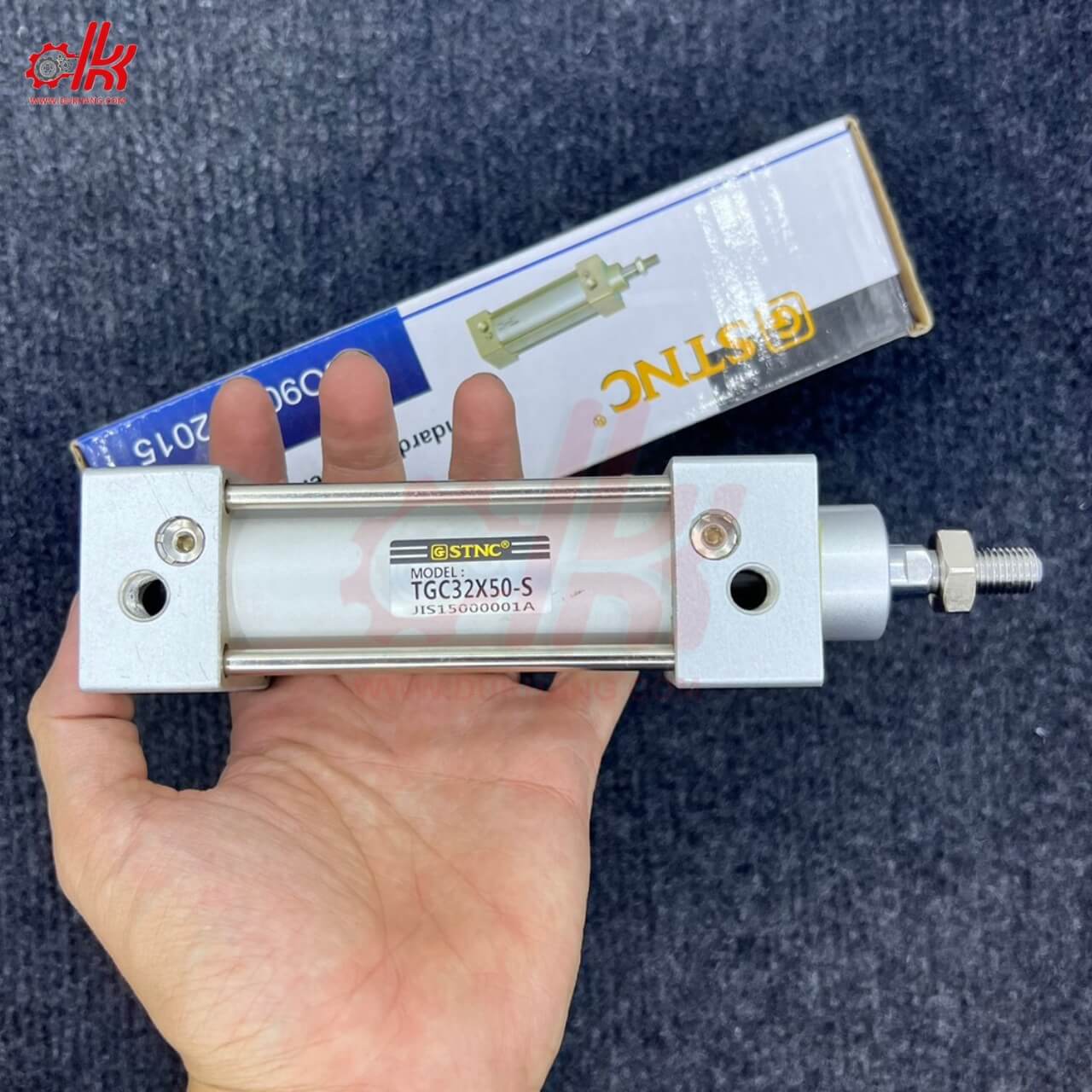

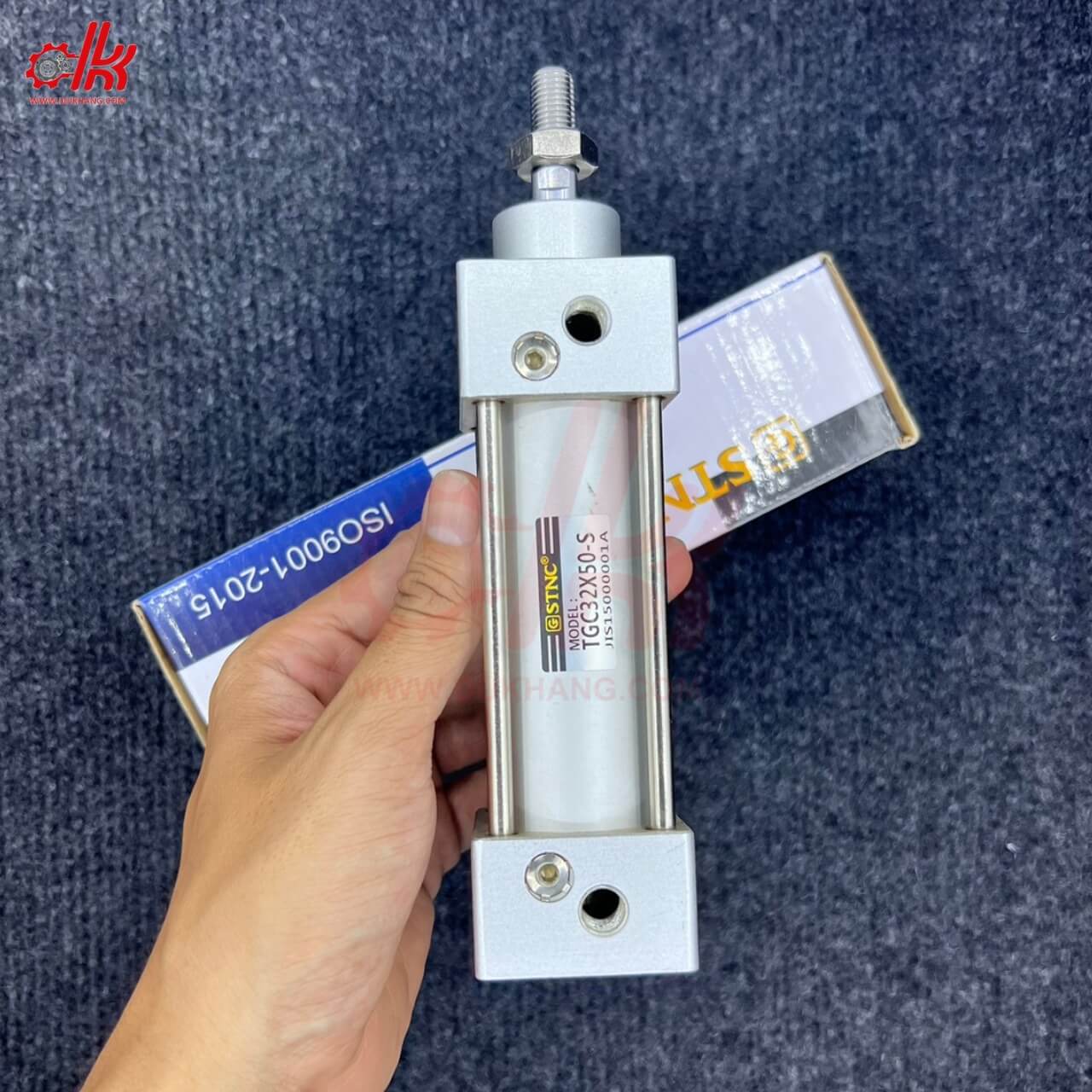

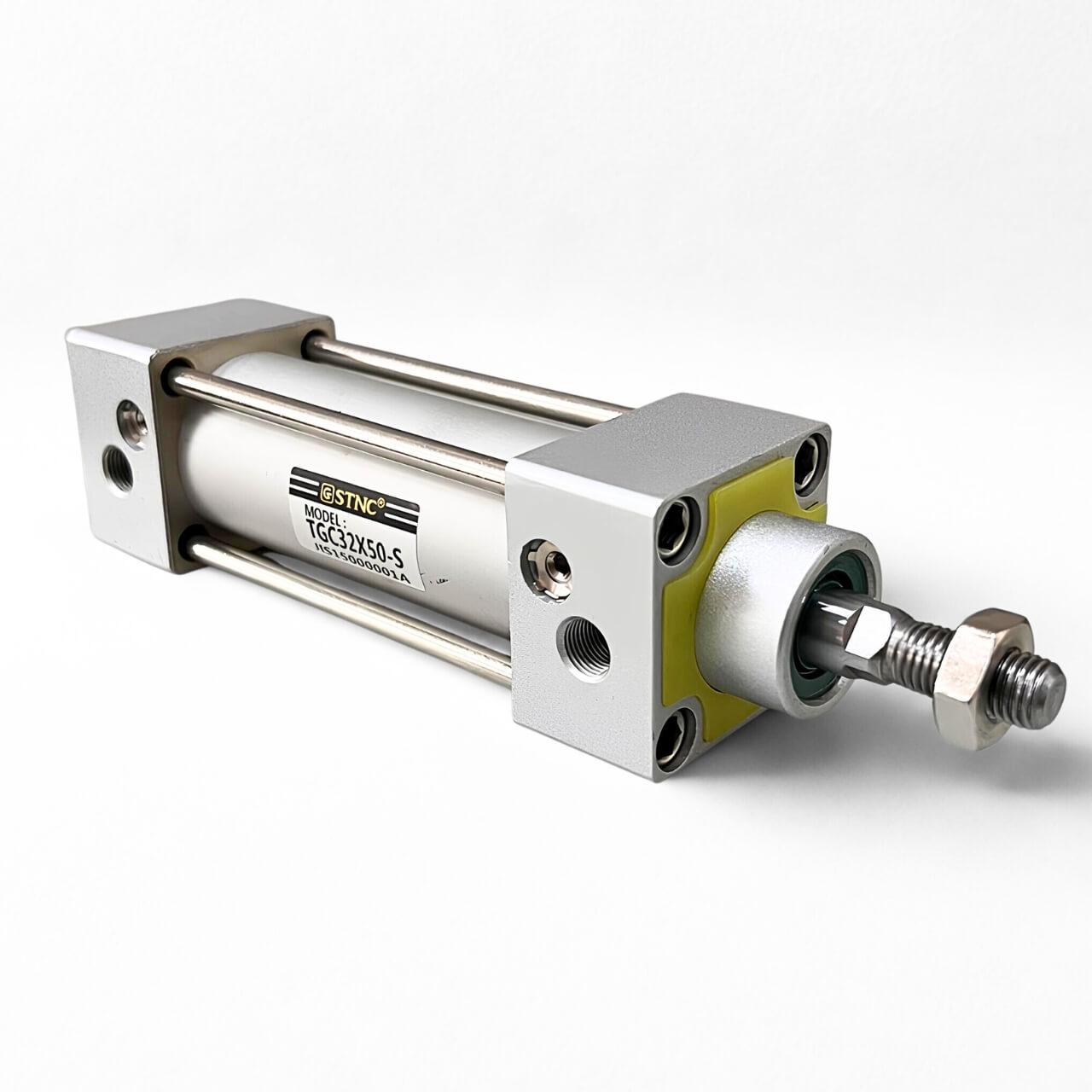

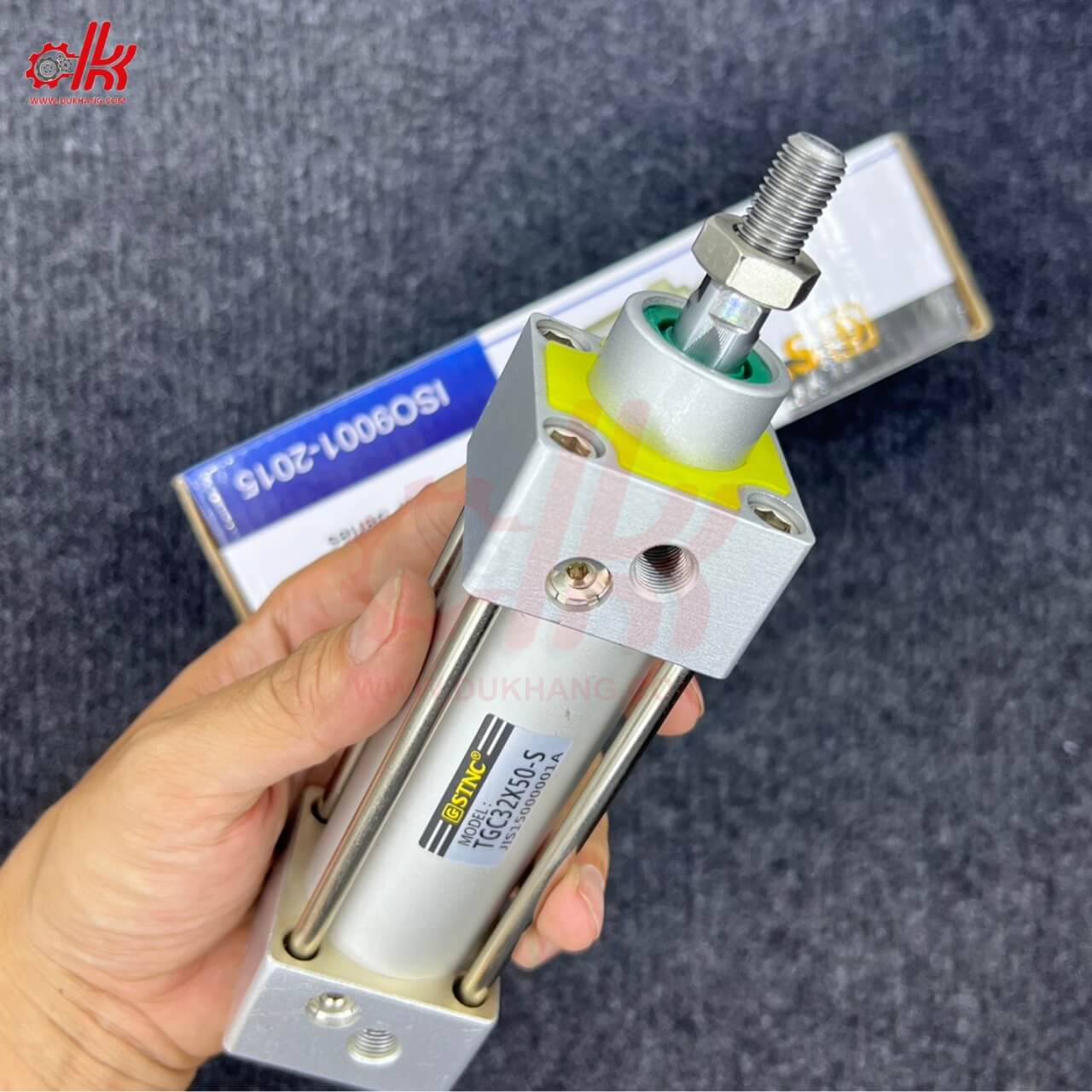

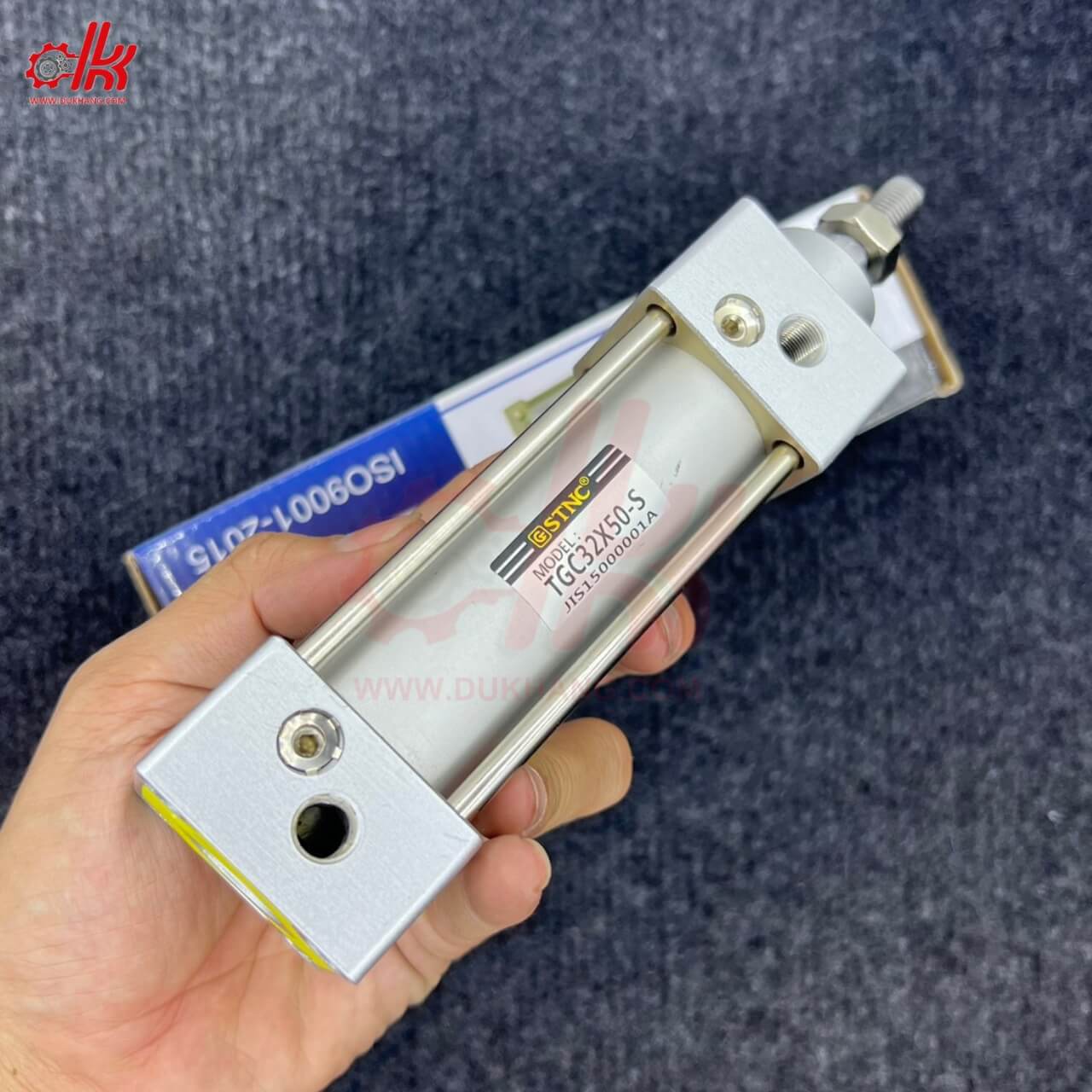

Xi Lanh Vuông STNC TGC

Giới Thiệu Về Xi Lanh Vuông STNC TGC

Xi lanh vuông STNC TGC là dòng xi lanh khí nén tác động kép được thiết kế với thân hình vuông chắc chắn, cấu tạo từ hợp kim nhôm và inox cao cấp, giúp chịu áp lực cao và hoạt động bền bỉ trong các hệ thống tự động hóa công nghiệp. Sản phẩm thuộc thương hiệu STNC – nhà sản xuất thiết bị khí nén uy tín đến từ Trung Quốc, nổi tiếng với chất lượng ổn định và giá thành cạnh tranh.

Đặc Điểm Nổi Bật Của Xi Lanh Vuông STNC TGC

• ✅ Thiết kế thân vuông cứng cáp, dễ lắp đặt cố định
• ✅ Cấu tạo chắc chắn từ hợp kim nhôm và ty inox, chịu tải tốt
• ✅ Tác động kép – khí nén cấp hai đầu giúp piston di chuyển hai chiều ổn định
• ✅ Có vòng từ tích hợp – hỗ trợ lắp cảm biến hành trình
• ✅ Nhiều kích thước phổ biến: từ Ø16 đến Ø100, hành trình linh hoạt

Tóm lại : Xi lanh vuông STNC TGC là dòng xi lanh khí nén hiệu quả cao, thiết kế chắc chắn, hoạt động ổn định và dễ dàng tích hợp vào các hệ thống tự động hóa. Sản phẩm phù hợp với nhiều ứng dụng công nghiệp như đóng gói, lắp ráp, điều khiển cơ cấu… với chi phí đầu tư hợp lý và khả năng thay thế nhanh chóng.

Thông Số Kỹ Thuật Của Xi Lanh Vuông STNC TGC

• Tên sản phẩm : Xi Lanh Vuông STNC TGC
• Đường kính piston: Từ Φ32mm – Φ200mm
• Hành trình: Từ 25mm – 1000mm
• Áp suất hoạt động: Từ 0.1 – 1.0 MPa
• Áp suất tối đa: Lên đến 1.35 Mpa
• Nhiệt độ hoạt động: Từ -10 ~ 60 độ C
• Tốc độ: Từ 50 – 800 mm/s
• Hãng sản xuất : STNC
• Tình trạng : Mới 100%

Ưu Điểm Của Xi Lanh Vuông STNC TGC

Xi lanh vuông STNC TGC là lựa chọn phổ biến trong các hệ thống khí nén nhờ thiết kế mạnh mẽ, chất liệu cao cấp và khả năng vận hành ổn định.

1. Thiết Kế Thân Vuông Chắc Chắn – Dễ Lắp Đặt

• ✔ Hình dạng vuông vức giúp xi lanh cố định chắc chắn vào các khung máy, thiết bị công nghiệp.
• ✔ Có rãnh dọc thân để lắp cảm biến từ hoặc gá kẹp phụ kiện dễ dàng.
• ✔ Phù hợp với nhiều kiểu gá tiêu chuẩn như FA, LB, CA, TC… hỗ trợ tối đa tính linh hoạt khi lắp đặt.

2. Cấu Tạo Bền Bỉ – Vật Liệu Cao Cấp

• ✔ Thân xi lanh làm bằng hợp kim nhôm anod hóa, chống oxy hóa, nhẹ mà cứng vững.
• ✔ Ty piston bằng inox hoặc thép mạ cứng, chịu lực tốt, chống cong vênh khi vận hành liên tục.
• ✔ Tất cả các chi tiết bên trong được gia công chính xác, tăng độ kín khí và tuổi thọ.

3. Tác Động Kép – Hoạt Động Ổn Định

• ✔ Thiết kế dạng tác động kép (double acting) cho phép khí nén cấp vào hai đầu xi lanh, giúp piston đẩy ra và kéo về mượt mà.
• ✔ Lực đẩy – kéo cân bằng, đáp ứng tốt các thao tác yêu cầu độ chính xác cao hoặc chuyển động lặp đi lặp lại liên tục.
• ✔ Phớt làm kín chất lượng cao giúp giảm rò rỉ khí, giữ áp suất ổn định.

4. Tích Hợp Vòng Từ – Hỗ Trợ Cảm Biến

• ✔ Một số model TGC có sẵn vòng từ bên trong piston, giúp dễ dàng gắn cảm biến hành trình bên ngoài thân.
• ✔ Cho phép kết nối với PLC, HMI để điều khiển chuyển động thông minh, nâng cao mức độ tự động hóa.
• ✔ Cảm biến từ đảm bảo giám sát chính xác vị trí piston trong quá trình làm việc.

5. Giá Tốt – Dễ Mua Thay Thế

• ✔ STNC là thương hiệu phổ biến tại Việt Nam, sản phẩm có sẵn nhiều kích thước và phụ kiện.
• ✔ Giá thành hợp lý so với hiệu năng và độ bền mà sản phẩm mang lại.
• ✔ Dễ dàng thay thế, sửa chữa khi cần – tiết kiệm thời gian bảo trì cho doanh nghiệp.

Tóm lại : Xi lanh vuông STNC TGC sở hữu thiết kế cứng cáp, hoạt động ổn định, vật liệu bền bỉ và dễ tích hợp cảm biến. Đây là giải pháp hiệu quả cho các hệ thống khí nén cần độ tin cậy cao, với chi phí đầu tư hợp lý và khả năng vận hành lâu dài trong môi trường công nghiệp.

Cấu Tạo Của Xi Lanh Vuông STNC TGC

Xi lanh vuông STNC TGC được thiết kế với kết cấu vững chắc, gồm nhiều bộ phận cơ khí chính xác giúp đảm bảo hiệu suất vận hành ổn định và tuổi thọ cao. Mỗi chi tiết đều được gia công và lựa chọn vật liệu kỹ lưỡng nhằm tối ưu khả năng làm việc trong môi trường công nghiệp.

1. Thân Xi Lanh (Cylinder Body)

• ● Được chế tạo từ hợp kim nhôm cao cấp, xử lý anod hóa bề mặt giúp chống oxy hóa, tăng độ cứng và thẩm mỹ.
• ● Thiết kế dạng vuông vức, tích hợp sẵn các rãnh để lắp cảm biến từ hoặc phụ kiện gá lắp nhanh chóng.
• ● Giúp xi lanh cố định vững chắc, giảm rung động khi hoạt động liên tục.

2. Piston (Pít Tông)

• ● Là bộ phận chuyển động chính bên trong thân xi lanh.
• ● Tích hợp vòng từ (tùy model) cho phép kết nối cảm biến hành trình từ bên ngoài.
• ● Gắn liền với ty piston và được bao quanh bởi các phớt làm kín để đảm bảo khí nén không bị rò rỉ.
• ● Gia công chính xác để giảm ma sát, tăng độ mượt khi di chuyển.

3. Ty Piston (Piston Rod)

• ● Làm từ thép không gỉ hoặc thép mạ cứng, có độ cứng và độ chính xác cao.
• ● Đầu ty có ren ngoài, dễ liên kết với cơ cấu đẩy, ép, kẹp hoặc đế gắn.
• ● Thiết kế chống cong vênh, chịu lực tốt trong quá trình làm việc với tải trọng vừa và nặng.

4. Nắp Đầu và Nắp Đuôi (End Caps)

• ● Đúc nguyên khối từ hợp kim nhôm chắc chắn, bền cơ học.
• ● Tích hợp lỗ cấp khí và thoát khí tiêu chuẩn (thường là PT1/8”, PT1/4”, tùy kích thước xi lanh).
• ● Giúp định vị các chi tiết bên trong và bảo vệ piston khỏi tác động bên ngoài.

5. Phớt Làm Kín (Seals)

• ● Bao gồm phớt ty, phớt piston, phớt chắn bụi – làm từ cao su NBR, PU hoặc Viton tùy theo môi trường làm việc.
• ● Đảm bảo hiệu suất kín khí cao, ngăn rò rỉ khí và bụi bẩn xâm nhập, kéo dài tuổi thọ thiết bị.
• ● Có khả năng chịu mài mòn và áp suất cao trong thời gian dài.

6. Thanh Dẫn Hướng (Tie Rods)

• ● Là các thanh kim loại chạy dọc 4 góc xi lanh, có nhiệm vụ cố định nắp đầu – nắp đuôi với thân xi lanh.
• ● Giúp tăng độ bền kết cấu, tránh biến dạng khi làm việc trong môi trường rung hoặc tải trọng lớn.

Tóm lại : Cấu tạo của xi lanh vuông STNC TGC được tối ưu để đáp ứng yêu cầu khắt khe của các hệ thống khí nén hiện đại. Từ vật liệu, cơ khí chính xác đến thiết kế dễ lắp đặt – bảo trì, tất cả đều góp phần tạo nên một thiết bị bền bỉ, ổn định và đáng tin cậy trong mọi ứng dụng công nghiệp.

Chức Năng Của Xi Lanh Vuông STNC TGC

Xi lanh vuông STNC TGC là thiết bị chấp hành trong hệ thống khí nén, có nhiệm vụ chuyển đổi năng lượng khí nén thành chuyển động cơ học tuyến tính. Với thiết kế vuông chắc chắn và cơ cấu tác động kép, sản phẩm đáp ứng được nhiều thao tác trong các dây chuyền sản xuất hiện đại.

1. Tạo Chuyển Động Tuyến Tính Hai Chiều (Tác Động Kép)

• ✔ Xi lanh STNC TGC hoạt động theo nguyên lý tác động kép, tức là khí nén được cấp luân phiên vào hai đầu xi lanh để đẩy piston ra hoặc thu về.
• ✔ Giúp thiết bị vận hành ổn định và chính xác theo cả hai chiều, đáp ứng tốt các yêu cầu về đẩy – kéo – ép – gạt trong sản xuất.
• ✔ Phù hợp với các ứng dụng đòi hỏi chu kỳ chuyển động liên tục và đồng đều.

2. Truyền Lực Cơ Học Cho Cơ Cấu Chuyển Động

• ✔ Piston và ty chuyển động sẽ truyền lực trực tiếp tới các cơ cấu như tay gắp, thanh trượt, bàn ép hoặc chốt an toàn.
• ✔ Lực sinh ra phụ thuộc vào đường kính piston và áp suất khí nén, có thể từ vài chục đến hàng trăm Newton.
• ✔ Đáp ứng các yêu cầu nâng hạ, kẹp giữ hoặc di chuyển chi tiết trong hệ thống tự động.

3. Tích Hợp Dễ Dàng Vào Hệ Thống Điều Khiển Tự Động

• ✔ Nhiều model STNC TGC có tích hợp vòng từ cho phép gắn cảm biến hành trình (như CS1-U, CS1-F…) để giám sát vị trí piston.
• ✔ Có thể kết nối cảm biến với bộ điều khiển PLC hoặc HMI, tạo ra chuỗi thao tác hoàn toàn tự động theo lập trình.
• ✔ Giúp đồng bộ hóa các giai đoạn trong dây chuyền, tăng tốc độ và độ chính xác của toàn hệ thống.

4. Thực Hiện Các Tác Vụ Khác Nhau Trong Dây Chuyền Công Nghiệp

• ✔ Đẩy linh kiện vào vị trí lắp ráp, đóng mở khuôn, ép nắp bao bì, kẹp giữ vật thể, gạt sản phẩm lỗi ra khỏi băng chuyền…
• ✔ Hỗ trợ thao tác lặp đi lặp lại chính xác, giúp tối ưu hóa năng suất làm việc.
• ✔ Phù hợp với các ngành cơ khí, điện tử, đóng gói, thực phẩm, dược phẩm…

Tóm lại : Xi lanh vuông STNC TGC đóng vai trò như một “cánh tay khí nén” thông minh và mạnh mẽ trong dây chuyền sản xuất. Với khả năng chuyển đổi khí nén thành lực cơ tuyến tính hai chiều, hỗ trợ cảm biến và dễ tích hợp tự động hóa, sản phẩm này là giải pháp lý tưởng cho các hệ thống cần sự ổn định, chính xác và hiệu suất cao.

Ứng Dụng Của Xi Lanh Vuông STNC TGC

Với thiết kế thân vuông chắc chắn, khả năng hoạt động ổn định và dễ tích hợp vào hệ thống tự động, xi lanh vuông STNC TGC được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện nay. Dưới đây là các ứng dụng tiêu biểu:

1. Ngành Cơ Khí – Tự Động Hóa

• ✔ Được sử dụng để đẩy linh kiện, ép chi tiết, mở – đóng khuôn, hoặc giữ cố định sản phẩm trong quá trình gia công.
• ✔ Dễ dàng tích hợp vào các trạm thao tác tự động, máy ép, máy dập hoặc băng tải chuyển hàng.
• ✔ Với thiết kế vuông, xi lanh lắp đặt chắc chắn và hoạt động ổn định ngay cả trong môi trường rung động.

2. Dây Chuyền Sản Xuất – Lắp Ráp Điện Tử

• ✔ Tham gia vào các công đoạn như gắp – đặt linh kiện, kẹp giữ mạch điện, đóng nắp vỏ sản phẩm.
• ✔ Kết hợp với cảm biến hành trình để điều khiển chuyển động chính xác, phù hợp với tốc độ cao và yêu cầu lặp lại nhiều lần.
• ✔ Góp phần tăng năng suất và giảm sai sót trong sản xuất hàng loạt.

3. Ngành Bao Bì – Đóng Gói Tự Động

• ✔ Sử dụng để đóng – mở hộp, ép mép bao, đẩy sản phẩm vào túi, gạt sản phẩm ra băng tải.
• ✔ Có thể tích hợp vào các máy đóng gói tự động hoặc bán tự động với độ chính xác cao.
• ✔ Phù hợp với sản phẩm nhẹ như bánh kẹo, mỹ phẩm, linh kiện nhỏ…

4. Ngành Thực Phẩm – Dược Phẩm

• ✔ Với khả năng chống ăn mòn (model có ty inox), xi lanh phù hợp để gắn vào các thiết bị làm việc trong môi trường ẩm ướt, cần vệ sinh thường xuyên.
• ✔ Thực hiện các thao tác như đẩy chai, đóng nắp, kéo khay, gạt sản phẩm hoàn tất…
• ✔ Có thể hoạt động liên tục mà vẫn đảm bảo độ ổn định và an toàn vệ sinh.

5. Ứng Dụng Trong Hệ Thống Kiểm Tra – Phân Loại

• ✔ Kết hợp với cảm biến phát hiện sản phẩm lỗi để đẩy ra khỏi băng chuyền.
• ✔ Điều khiển cơ cấu đóng/mở tùy theo điều kiện kiểm tra trong dây chuyền.
• ✔ Tăng tính linh hoạt và độ chính xác cho hệ thống kiểm tra chất lượng tự động.

Tóm lại : Nhờ thiết kế cứng cáp, vận hành chính xác và khả năng tích hợp cao, xi lanh vuông STNC TGC là lựa chọn lý tưởng cho mọi hệ thống tự động hóa hiện đại. Sản phẩm không chỉ giúp nâng cao hiệu quả làm việc mà còn phù hợp với đa dạng ngành nghề từ cơ khí, đóng gói, điện tử đến thực phẩm và dược phẩm.

Những Lưu Ý Khi Sử Dụng Xi Lanh Vuông STNC TGC

Để xi lanh vuông STNC TGC hoạt động ổn định, bền bỉ và đảm bảo hiệu suất lâu dài trong hệ thống khí nén, người sử dụng cần lưu ý một số điểm quan trọng trong quá trình lắp đặt, vận hành và bảo trì như sau:

1. Chọn Đúng Kích Thước Và Hành Trình Phù Hợp

• ● Cần tính toán lực tác động và chiều dài chuyển động để lựa chọn đường kính piston và hành trình phù hợp.
• ● Hành trình nên có độ dư an toàn từ 5–10mm để tránh va đập cuối hành trình gây hỏng ty hoặc phớt.
• ● Tránh chọn hành trình quá dài so với nhu cầu thực tế, làm tăng độ rung và giảm tuổi thọ thiết bị.

2. Sử Dụng Khí Nén Sạch, Ổn Định

• ● Chỉ sử dụng khí nén đã qua bộ lọc, tách ẩm và có bôi trơn nhẹ (FRL) để tăng tuổi thọ xi lanh.
• ● Khí bẩn, chứa nước hoặc dầu sẽ làm mòn phớt, rỉ ty piston và giảm hiệu suất vận hành.
• ● Thường xuyên kiểm tra và vệ sinh bộ lọc khí đầu nguồn để đảm bảo khí luôn sạch và khô.

3. Áp Suất Làm Việc Trong Giới Hạn Cho Phép

• ● Áp suất làm việc khuyến nghị: từ 0.1 – 0.9 MPa tùy model.
• ● Không nên sử dụng ở mức áp suất tối đa trong thời gian dài vì dễ làm mòn phớt, cong ty hoặc xì khí.
• ● Luôn trang bị đồng hồ áp suất để kiểm soát áp lực khí nén cấp vào xi lanh.

4. Lắp Đặt Đúng Kỹ Thuật – Căn Thẳng Ty Piston

• ● Xi lanh phải được lắp chắc chắn, cố định vào khung máy bằng các phụ kiện đúng tiêu chuẩn.
• ● Ty piston cần căn thẳng trục với cơ cấu chuyển động để tránh bị lệch tâm gây mòn bạc dẫn hướng hoặc cong ty.
• ● Siết bu lông đúng lực, không quá chặt để tránh làm biến dạng thân xi lanh.

5. Sử Dụng Cảm Biến Đúng Loại Và Đúng Vị Trí

• ● Nếu dùng model có vòng từ, nên chọn cảm biến tương thích như CS1-U, CS1-F…
• ● Lắp cảm biến đúng rãnh dọc thân xi lanh, không đặt gần nguồn từ trường mạnh hoặc môi trường rung mạnh.
• ● Đảm bảo cảm biến nhận tín hiệu chính xác, tránh báo sai vị trí piston.

6. Bảo Dưỡng Định Kỳ – Vệ Sinh Thường Xuyên

• ● Kiểm tra định kỳ các vị trí kết nối, đầu cấp khí, phớt và ty piston để phát hiện rò rỉ sớm.
• ● Làm sạch bề mặt xi lanh, đặc biệt trong môi trường có bụi bẩn, dầu mỡ hoặc hóa chất.
• ● Khi phát hiện phớt mòn, xì khí hoặc piston chạy yếu, cần thay thế kịp thời để tránh hỏng lan rộng.

Tóm lại : Việc tuân thủ đầy đủ các lưu ý trên sẽ giúp xi lanh STNC TGC hoạt động hiệu quả, hạn chế sự cố, giảm thời gian dừng máy và kéo dài tuổi thọ sử dụng. Đây là yếu tố then chốt để đảm bảo hệ thống khí nén luôn vận hành ổn định, tiết kiệm chi phí bảo trì và nâng cao năng suất sản xuất.
