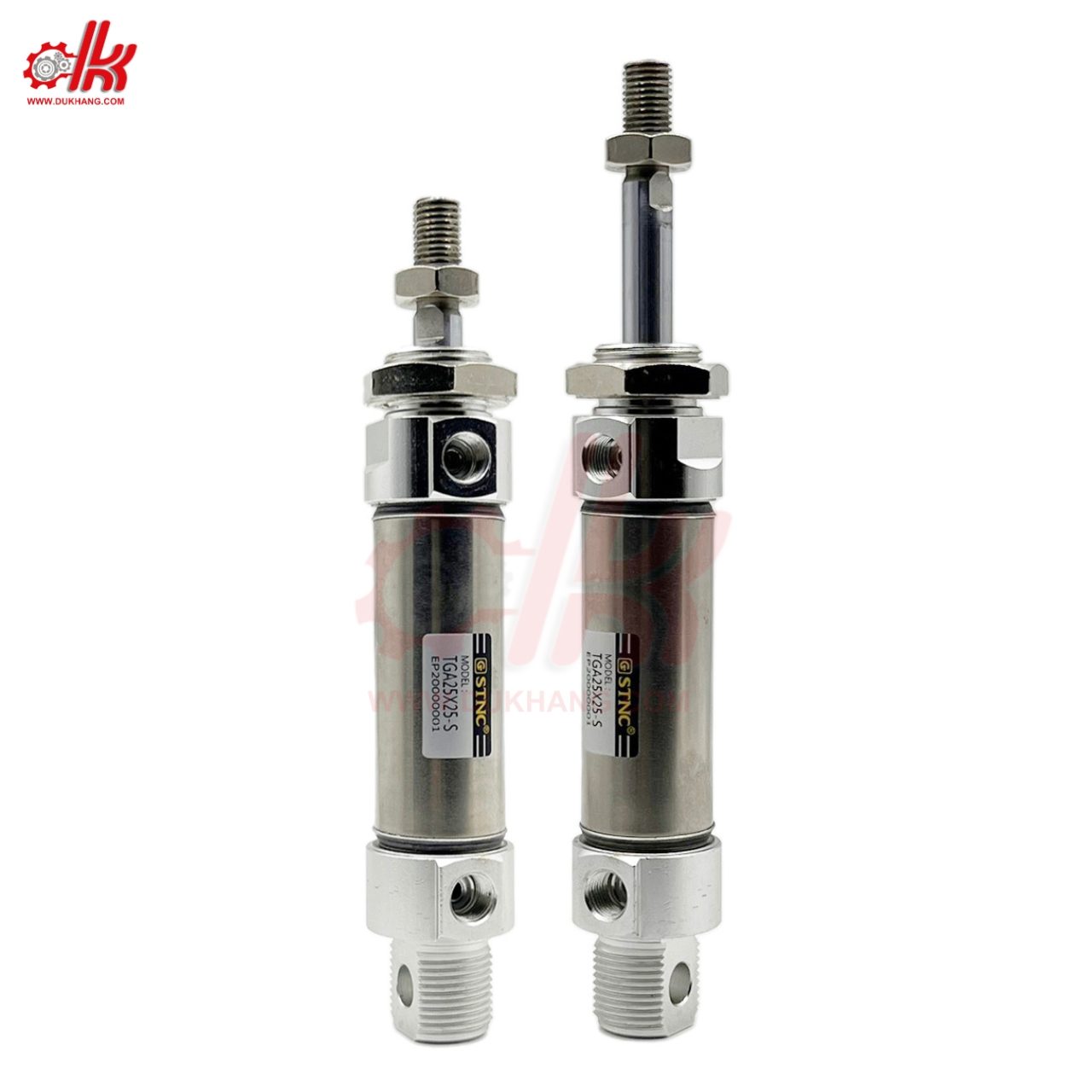

Xi Lanh Tròn Inox STNC TGA

Giới Thiệu Về Xi Lanh Tròn Inox STNC TGA

Xi lanh tròn inox STNC TGA là dòng sản phẩm xi lanh khí nén được thiết kế nhỏ gọn, thân inox sáng bóng, chuyên dùng trong các môi trường yêu cầu độ bền cao và khả năng chống ăn mòn tốt. Sản phẩm thuộc thương hiệu STNC – một trong những nhà sản xuất thiết bị khí nén uy tín tại Trung Quốc, với giá thành hợp lý, chất lượng ổn định và dễ dàng thay thế linh kiện.

Đặc Điểm Nổi Bật Của Xi Lanh Tròn Inox STNC TGA

• ✅ Thiết kế thân tròn nhỏ gọn: Dễ dàng lắp đặt trong các hệ thống có không gian hạn chế.
• ✅ Vỏ inox chống rỉ sét: Phù hợp trong môi trường ẩm ướt hoặc có hóa chất nhẹ.
• ✅ Tác động kép (double acting): Cho phép piston hoạt động hai chiều ổn định, chính xác.
• ✅ Đầu ty ren ngoài – dễ liên kết: Ty piston bằng thép cứng mạ crom, có ren sẵn để bắt nối cơ cấu truyền động.
• ✅ Tùy chọn nhiều kích thước: Đường kính từ Ø16mm – Ø40mm, hành trình linh hoạt từ 25mm – 300mm tùy model.

Tóm lại : Xi lanh tròn inox STNC TGA là lựa chọn lý tưởng cho các hệ thống khí nén yêu cầu gọn nhẹ, bền bỉ và giá thành hợp lý. Với thiết kế tinh gọn, khả năng hoạt động ổn định trong nhiều môi trường khác nhau, sản phẩm phù hợp cho cả ứng dụng dân dụng và công nghiệp. Nếu bạn đang cần một giải pháp cơ bản nhưng hiệu quả, STNC TGA là lựa chọn rất đáng cân nhắc.

Thông Số Kỹ Thuật Của Xi Lanh Tròn Inox STNC TGA

• Tên sản phẩm : Xi Lanh Tròn Inox STNC TGA
• Đường kính piston: Từ Φ16mm – Φ40mm
• Hành trình: Từ 25mm – 500mm
• Áp suất hoạt động: Từ 0.1 – 1.0 Mpa
• Áp suất tối đa: 1.5 Mpa
• Nhiệt độ hoạt động: Từ -10 ~ 60 độ C
• Tốc độ: Từ 50 – 800 mm/s
• Sử dụng cho: Khí nén
• Chất liệu: Inox 304
• Tình trạng : Mới 100%

Ưu Điểm Của Xi Lanh Tròn Inox STNC TGA

Xi lanh tròn inox STNC TGA nổi bật với thiết kế nhỏ gọn, chất liệu bền bỉ và khả năng vận hành ổn định trong nhiều môi trường khác nhau. Dưới đây là các ưu điểm nổi bật giúp dòng xi lanh này được tin dùng trong nhiều ứng dụng khí nén:

1. Thiết Kế Thân Tròn Gọn Nhẹ – Dễ Lắp Đặt

• ✔ Cấu trúc thân tròn giúp giảm trọng lượng tổng thể, phù hợp với các hệ thống nhỏ gọn hoặc không gian hạn chế.
• ✔ Có thể lắp đặt linh hoạt theo nhiều hướng khác nhau: ngang, dọc, treo đứng, nghiêng…
• ✔ Hỗ trợ nhiều kiểu gá lắp như: giá đỡ đuôi, tai chữ U, kẹp trung tâm, thuận tiện khi thay thế và bảo trì.

2. Chất Liệu Inox Chống Rỉ – Độ Bền Vượt Trội

• ✔ Thân xi lanh làm bằng inox không gỉ (thường là SUS304), chịu được môi trường ẩm ướt, nhiều bụi hoặc hóa chất nhẹ.
• ✔ Đầu piston và ty mạ cứng, hạn chế mài mòn, kéo dài tuổi thọ khi vận hành liên tục.
• ✔ Bề mặt nhẵn, dễ vệ sinh, không bám dầu mỡ – phù hợp với ngành thực phẩm, dược phẩm.

3. Hoạt Động Ổn Định – Tác Động Kép Chính Xác

• ✔ Thiết kế tác động kép (double acting) giúp piston hoạt động ổn định theo cả hai chiều – nâng cao hiệu quả công việc.
• ✔ Piston được dẫn hướng tốt, hạn chế lệch tâm hoặc rung lắc trong quá trình chuyển động.
• ✔ Đảm bảo tốc độ và lực đẩy đều, thích hợp với các thao tác có tần suất lặp lại cao.

4. Tích Hợp Vòng Từ – Hỗ Trợ Cảm Biến Hành Trình

• ✔ Một số model có tích hợp vòng từ bên trong piston, cho phép kết nối cảm biến hành trình như CS1-U, CS1-F…
• ✔ Dễ dàng đồng bộ hóa với hệ thống điều khiển PLC – HMI, tăng độ chính xác và tính tự động.
• ✔ Giúp giám sát chuyển động piston theo thời gian thực, nâng cao hiệu quả điều khiển.

5. Giá Thành Hợp Lý – Dễ Dàng Thay Thế

• ✔ Là lựa chọn tối ưu về chi phí cho các hệ thống khí nén cơ bản đến trung bình.
• ✔ Linh kiện dễ tìm, dễ thay thế khi cần bảo trì hoặc sửa chữa.
• ✔ Đáp ứng tốt các yêu cầu kỹ thuật mà vẫn tiết kiệm chi phí đầu tư ban đầu.

Tóm lại : Xi lanh tròn inox STNC TGA kết hợp giữa độ bền cao, khả năng chống rỉ sét và thiết kế thân thiện với môi trường công nghiệp hiện đại. Đây là lựa chọn lý tưởng cho các doanh nghiệp cần thiết bị khí nén ổn định, linh hoạt và tiết kiệm.

Cấu Tạo Của Xi Lanh Tròn Inox STNC TGA

Xi lanh tròn inox STNC TGA có thiết kế đơn giản nhưng tối ưu cho hiệu quả làm việc và tuổi thọ cao. Mỗi chi tiết đều được gia công chính xác, sử dụng vật liệu chất lượng, đảm bảo khả năng hoạt động ổn định trong môi trường công nghiệp.

1. Thân Xi Lanh (Cylinder Body)

• ● Làm bằng inox không gỉ, thường là SUS304, giúp chống oxy hóa, chống ăn mòn tốt.
• ● Dạng trụ tròn, bề mặt nhẵn bóng, hạn chế bám bụi và dễ vệ sinh.
• ● Chịu được áp suất làm việc cao và thay đổi nhiệt độ trong nhiều điều kiện.

2. Piston (Pít Tông)

• ● Là bộ phận di chuyển chính bên trong xi lanh.
• ● Có tích hợp vòng từ (ở một số model) giúp kết nối với cảm biến hành trình.
• ● Gắn liền với ty piston, di chuyển nhờ lực khí nén cấp vào hai đầu xi lanh.
• ● Được trang bị phớt làm kín để ngăn khí rò rỉ và tăng độ kín khí.

3. Ty Piston (Piston Rod)

• ● Làm từ thép mạ cứng hoặc inox, có độ cứng cao, chống cong vênh và mài mòn.
• ● Đầu ty thường có ren ngoài, thuận tiện cho việc liên kết với cơ cấu truyền động như tay gắp, đế gắn.
• ● Một đầu nối với piston, đầu còn lại gắn với thiết bị vận hành bên ngoài.

4. Nắp Đầu và Nắp Đuôi (End Caps)

• ● Làm từ hợp kim nhôm hoặc inox, có độ bền cơ học cao.
• ● Tích hợp lỗ cấp khí tiêu chuẩn như PT1/8″, PT1/4″…
• ● Giữ cố định thân xi lanh và định hướng chuyển động của piston.

5. Phớt Làm Kín (Seals)

• ● Gồm phớt piston, phớt ty và phớt chắn bụi.
• ● Chất liệu thường là cao su NBR, PU hoặc Viton, có khả năng chịu mài mòn và nhiệt độ cao.
• ● Giúp đảm bảo hiệu suất làm kín, ngăn rò rỉ khí nén ra ngoài.

6. Lỗ Cấp Khí – Thoát Khí (Air Ports)

• ● Thường được bố trí trên nắp đầu và đuôi của xi lanh.
• ● Là nơi kết nối ống dẫn khí để đưa khí nén vào và thoát ra khỏi buồng xi lanh.
• ● Kích thước ren thường gặp: PT1/8″, PT1/4″ tùy theo kích thước xi lanh.

Tóm lại : Cấu tạo xi lanh tròn inox STNC TGA đơn giản nhưng tối ưu, dễ lắp đặt, dễ bảo trì. Nhờ sử dụng vật liệu chất lượng như inox và thép mạ cứng, kết hợp thiết kế kín khí, sản phẩm mang lại độ bền cao, hoạt động ổn định trong nhiều môi trường khác nhau.

Chức Năng Của Xi Lanh Tròn Inox STNC TGA

Xi lanh tròn inox STNC TGA là thiết bị chấp hành tuyến tính, có vai trò chuyển đổi năng lượng khí nén thành chuyển động cơ học. Với thiết kế nhỏ gọn và vật liệu chống ăn mòn, sản phẩm này phù hợp cho nhiều ứng dụng yêu cầu độ chính xác và độ bền cao.

1. Tạo Chuyển Động Tuyến Tính Hai Chiều (Tác Động Kép)

• ● Xi lanh STNC TGA hoạt động theo nguyên lý tác động kép, tức là khí nén được cấp vào luân phiên hai đầu để đẩy piston di chuyển ra – vào.
• ● Giúp thiết bị thực hiện các thao tác chính xác và ổn định theo cả hai hướng, nâng cao hiệu suất làm việc.

2. Cung Cấp Lực Đẩy/Kéo Cơ Học Cho Hệ Thống Tự Động

• ● Khi có khí nén, xi lanh sẽ tạo ra lực đẩy hoặc kéo, tùy thuộc vào vị trí cấp khí.
• ● Có thể dùng để đẩy sản phẩm, ép nhẹ, mở nắp, kéo thanh trượt, nhấn linh kiện hoặc gạt sản phẩm trên băng chuyền.
• ● Tùy vào đường kính piston và áp suất làm việc, lực sinh ra có thể từ vài chục đến vài trăm Newton.

3. Tích Hợp Vào Hệ Thống Điều Khiển Tự Động PLC – HMI

• ● Với phiên bản có vòng từ tích hợp, xi lanh STNC TGA cho phép gắn cảm biến để giám sát vị trí piston.
• ● Từ đó có thể truyền tín hiệu về bộ điều khiển trung tâm như PLC để thực hiện thao tác tiếp theo.
• ● Hệ thống có thể lập trình các chu kỳ đóng/mở, đẩy/kéo theo trình tự hoàn toàn tự động.

4. Hỗ Trợ Các Tác Vụ Trong Dây Chuyền Sản Xuất Công Nghiệp

• ● Ứng dụng linh hoạt trong đóng gói, gắp – đặt linh kiện, kiểm tra – phân loại sản phẩm, đóng/mở cửa an toàn máy móc.
• ● Với tốc độ di chuyển ổn định và độ chính xác cao, xi lanh đáp ứng tốt các thao tác lặp đi lặp lại trong thời gian dài.
• ● Đặc biệt hiệu quả trong các ngành như: thực phẩm, dược phẩm, bao bì, điện tử, cơ khí chính xác…

Tóm lại : Xi lanh tròn inox STNC TGA đóng vai trò như một “cánh tay cơ học” đơn giản nhưng linh hoạt trong hệ thống khí nén tự động. Nhờ khả năng tạo lực tuyến tính ổn định, hỗ trợ cảm biến và vận hành hai chiều chính xác, sản phẩm này là lựa chọn đáng tin cậy cho mọi dây chuyền sản xuất hiện đại.

Ứng Dụng Của Xi Lanh Tròn Inox STNC TGA

Nhờ thiết kế nhỏ gọn, vật liệu inox chống ăn mòn và khả năng vận hành ổn định, xi lanh tròn inox STNC TGA được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện nay. Dưới đây là các ứng dụng tiêu biểu:

1. Ngành Thực Phẩm – Dược Phẩm

• ✔ Môi trường sản xuất thực phẩm và thuốc yêu cầu thiết bị có khả năng chống rỉ, dễ vệ sinh – STNC TGA đáp ứng tốt nhờ thân inox.
• ✔ Thường dùng để đẩy khay, kẹp nắp chai, đóng gói tự động, gạt sản phẩm ra băng chuyền.
• ✔ Hoạt động êm ái, chính xác, không ảnh hưởng đến chất lượng sản phẩm.

2. Ngành Bao Bì – Đóng Gói

• ✔ Xi lanh được tích hợp vào các máy đóng gói túi, máy dán mép, máy gạt sản phẩm…
• ✔ Giúp đẩy sản phẩm vào bao, ép mép bao, gạt sản phẩm hoàn tất sang giai đoạn kế tiếp.
• ✔ Hành trình và lực đẩy linh hoạt, phù hợp với nhiều loại bao bì khác nhau.

3. Dây Chuyền Tự Động Hóa Công Nghiệp

• ✔ STNC TGA thường được sử dụng làm cơ cấu chấp hành trong các dây chuyền tự động, bán tự động.
• ✔ Thực hiện các thao tác cơ bản như nhấn, ép, đẩy, kéo, đóng/mở chốt, điều hướng linh kiện.
• ✔ Có thể kết hợp với cảm biến và PLC để lập trình chu kỳ hoạt động chính xác.

4. Máy Gắp – Đặt, Băng Tải, Robot Công Nghiệp

• ✔ Làm tay gắp di chuyển tuyến tính, nâng hạ sản phẩm theo trục dọc/ngang.
• ✔ Tích hợp vào module robot để gắp linh kiện, kéo chốt an toàn, căn chỉnh chi tiết sản phẩm.
• ✔ Đáp ứng tốt với các yêu cầu tốc độ cao và chuyển động lặp lại liên tục.

5. Thiết Bị Cơ Khí Chính Xác – Thiết Bị Mini

• ✔ Sử dụng trong các máy cơ khí quy mô nhỏ như máy khoan tự động, máy ép chi tiết, máy gắp đơn giản.
• ✔ Đặc biệt phù hợp với các hệ thống cần xi lanh có kích thước nhỏ nhưng độ chính xác cao.
• ✔ Vận hành mượt, ít rung, dễ đồng bộ với thiết bị khác trong cùng hệ thống.

Tóm lại : Với khả năng làm việc linh hoạt, chịu môi trường khắc nghiệt và dễ dàng tích hợp vào hệ thống điều khiển, xi lanh inox STNC TGA là giải pháp tối ưu cho nhiều ngành công nghiệp từ thực phẩm, dược phẩm đến cơ khí và tự động hóa. Đây là dòng sản phẩm mang lại giá trị sử dụng cao với chi phí hợp lý.

Những Lưu Ý Khi Sử Dụng Xi Lanh Tròn Inox STNC TGA

Để đảm bảo xi lanh tròn inox STNC TGA hoạt động hiệu quả, ổn định và có tuổi thọ lâu dài, người sử dụng cần chú ý đến một số yếu tố kỹ thuật và điều kiện vận hành như sau:

1. Lựa Chọn Kích Thước Phù Hợp Với Ứng Dụng

• ● Cần xác định lực tác động cần thiết để chọn đúng đường kính piston (Ø16 – Ø40mm) và hành trình phù hợp (25 – 300mm).
• ● Hành trình nên tính dư 5 – 10mm so với thực tế để tránh va đập cuối hành trình gây hỏng xi lanh.
• ● Tránh chọn hành trình quá dài nếu không cần thiết vì dễ gây rung và giảm độ ổn định khi làm việc.

2. Duy Trì Áp Suất Làm Việc Trong Giới Hạn Cho Phép

• ● Áp suất làm việc của STNC TGA nằm trong khoảng 0.1 – 0.9 MPa.
• ● Không nên để áp suất vượt giới hạn tối đa để tránh làm mòn phớt và hư hỏng chi tiết bên trong.
• ● Nên trang bị bộ lọc – điều áp – tra dầu (FRL) để kiểm soát áp suất khí nén đầu vào ổn định.

3. Sử Dụng Khí Nén Sạch, Khô

• ● Luôn sử dụng khí nén đã được lọc bụi, tách ẩm và có dầu bôi trơn nhẹ.
• ● Trong môi trường độ ẩm cao hoặc có nhiều bụi, cần lắp bộ lọc khí và tách nước để tránh oxi hóa ty xi lanh.
• ● Khí bẩn hoặc có dầu cặn sẽ gây mòn nhanh phớt và ảnh hưởng độ kín khí.

4. Lắp Đặt Đúng Kỹ Thuật – Cố Định Chắc Chắn

• ● Xi lanh phải được cố định chắc chắn bằng giá đỡ hoặc gá chuyên dụng, tránh rung lắc khi làm việc.
• ● Gắn ty piston thẳng hàng với cơ cấu truyền động, tránh lệch tâm gây mòn ty và bạc dẫn hướng.
• ● Dùng bu lông đúng kích thước và lực siết tiêu chuẩn, không vặn quá chặt gây biến dạng thân xi lanh.

5. Sử Dụng Cảm Biến Đúng Cách (Với Model Có Vòng Từ)

• ● Nếu xi lanh có tích hợp vòng từ, cần chọn cảm biến hành trình phù hợp (như CS1-U, CS1-F…).
• ● Gắn cảm biến đúng rãnh và vị trí, tránh để gần từ trường mạnh gây nhiễu tín hiệu.
• ● Kiểm tra định kỳ độ chính xác và phản hồi của cảm biến để đảm bảo hệ thống điều khiển hoạt động ổn định.

6. Bảo Trì Định Kỳ – Vệ Sinh Môi Trường Làm Việc

• ● Kiểm tra định kỳ các vị trí kết nối khí, phớt và ty xi lanh để phát hiện rò rỉ sớm.
• ● Làm sạch ty và thân xi lanh thường xuyên, đặc biệt trong môi trường nhiều bụi hoặc dầu mỡ.
• ● Thay thế phớt và phụ kiện đúng chủng loại khi có dấu hiệu hư hỏng, tránh để lâu gây mài mòn lan rộng.

Tóm lại : Việc sử dụng xi lanh inox STNC TGA đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn kéo dài tuổi thọ, giảm chi phí sửa chữa và đảm bảo an toàn cho toàn bộ hệ thống khí nén. Tuân thủ các lưu ý trên là điều kiện tiên quyết để tối ưu hiệu quả đầu tư của doanh nghiệp.
