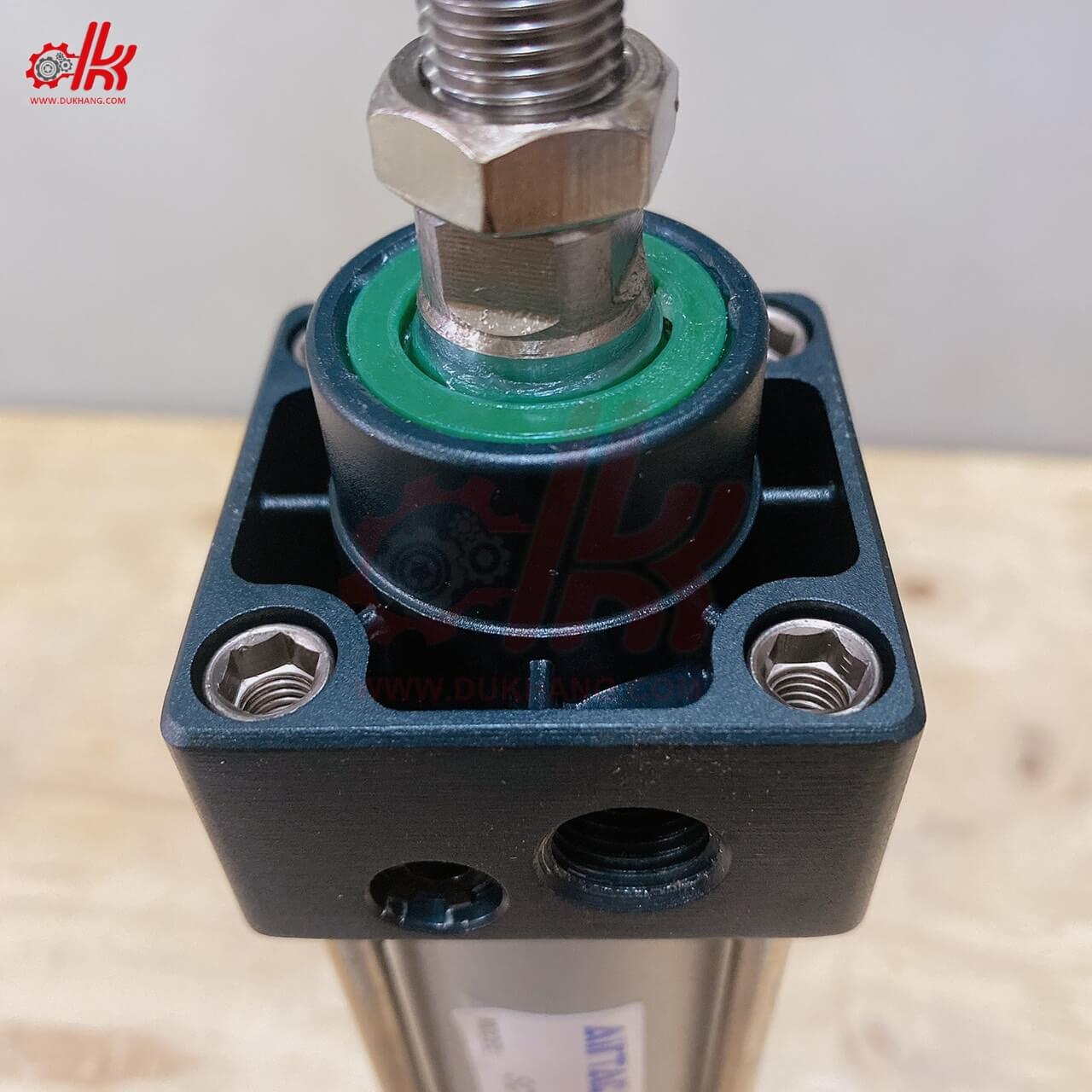

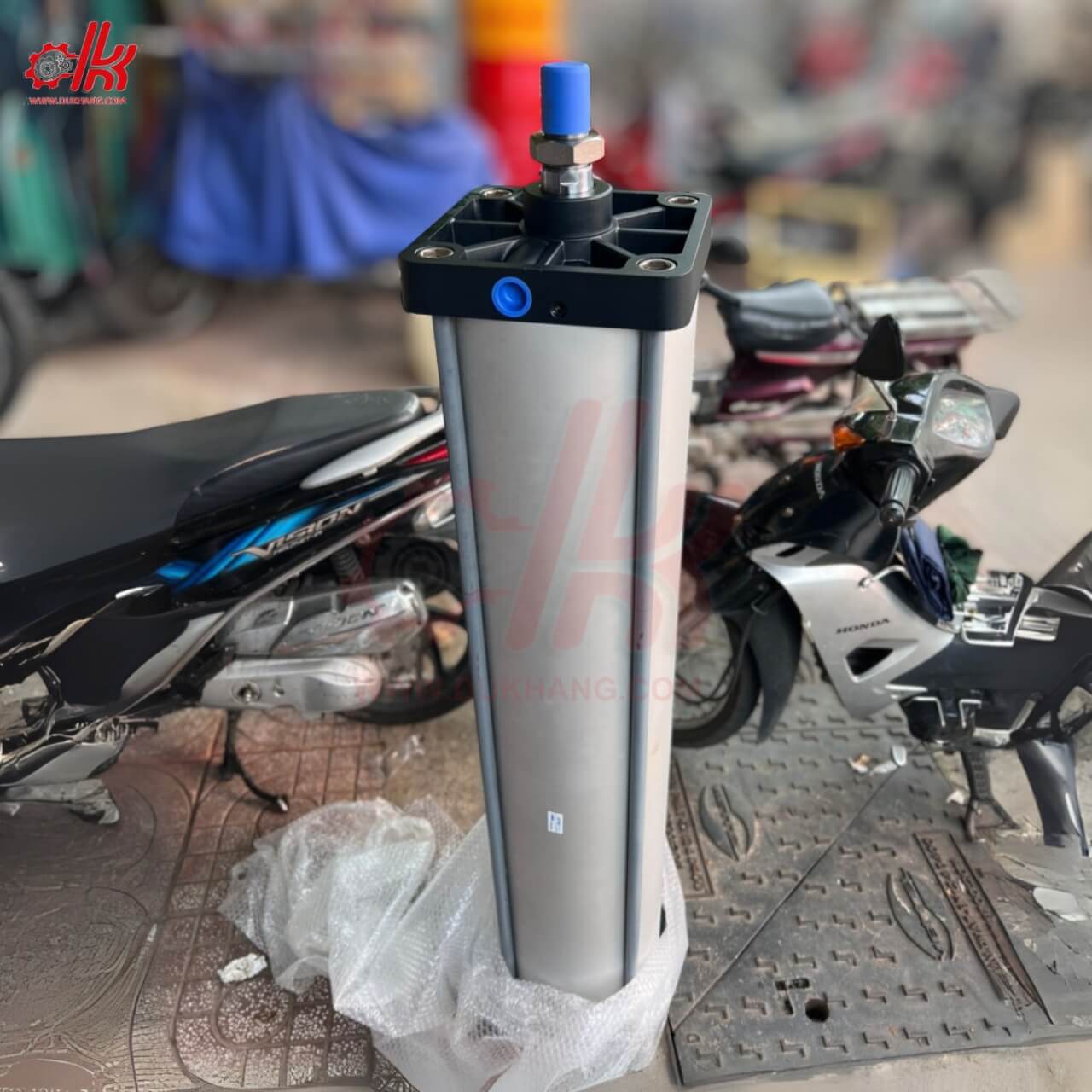

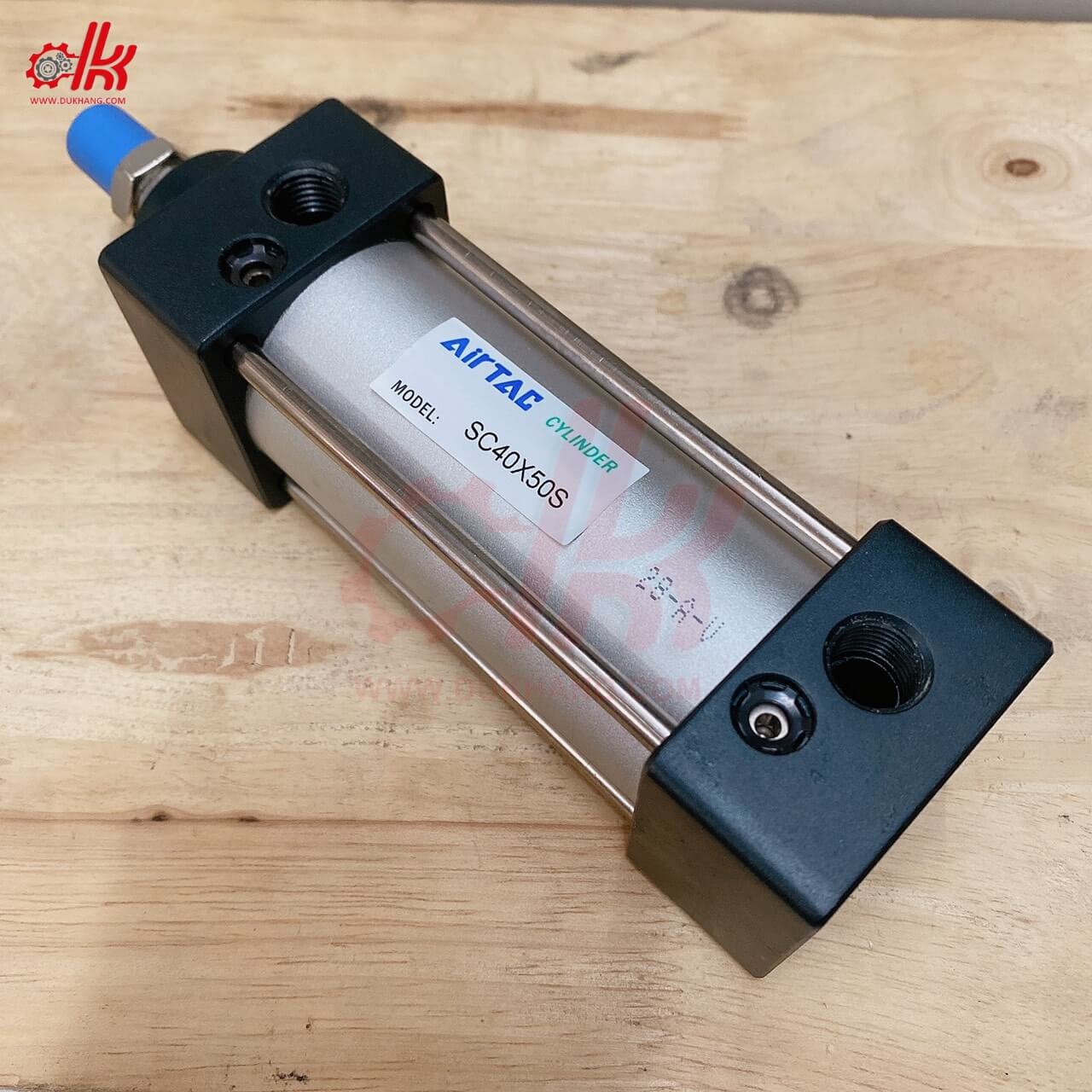

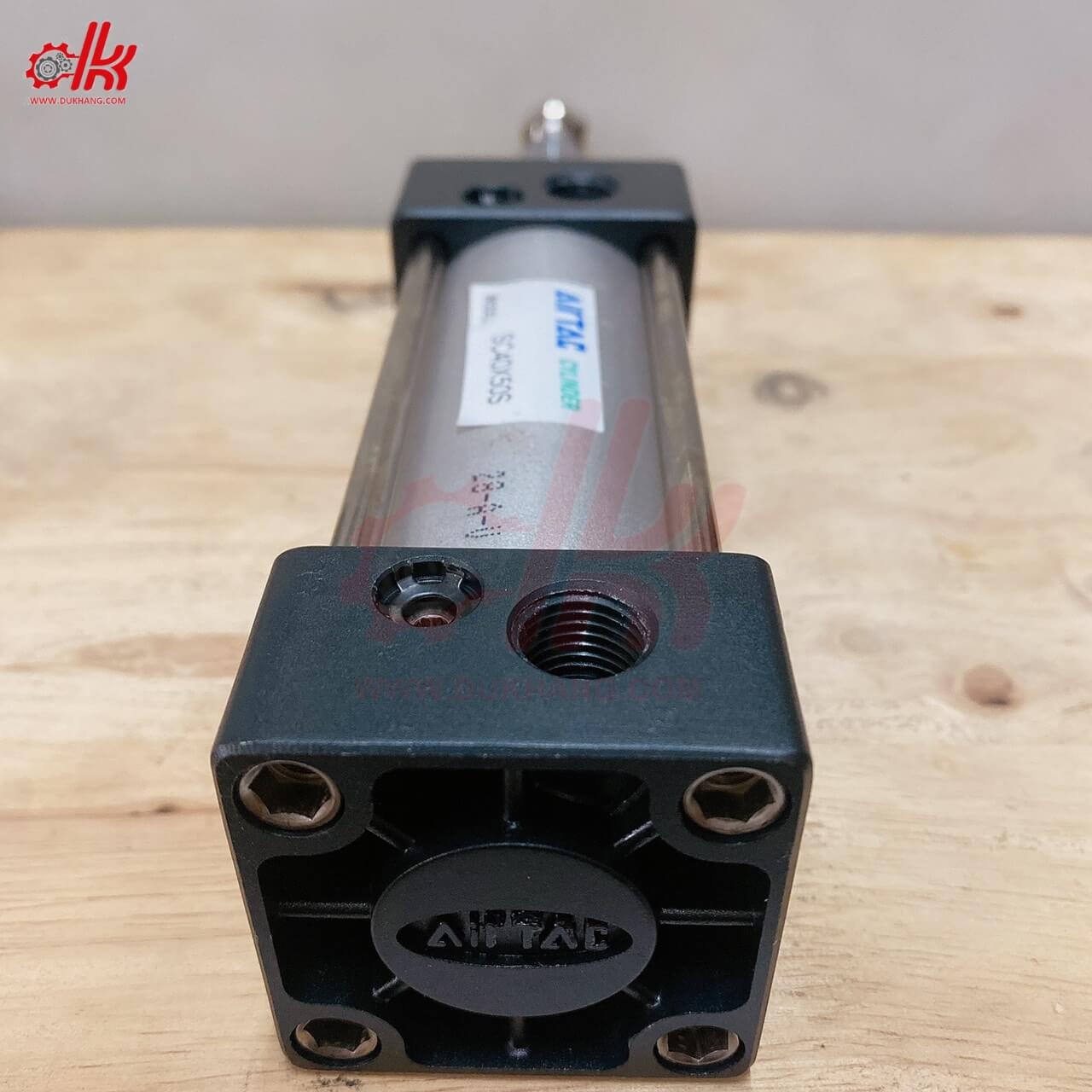

Xi Lanh Khí Nén Vuông AIRTAC SC

Giới Thiệu Về Xi Lanh Khí Nén Vuông AIRTAC SC

Xi lanh khí nén AIRTAC SC là dòng xi lanh tác động kép (double acting), thiết kế thân vuông tiêu chuẩn ISO 15552, được sản xuất bởi thương hiệu AIRTAC – một trong những hãng thiết bị khí nén hàng đầu đến từ Đài Loan. Với cấu tạo chắc chắn, khả năng vận hành bền bỉ và tính ứng dụng cao trong hệ thống tự động hóa, xi lanh SC là lựa chọn phổ biến cho nhiều ngành công nghiệp hiện nay.

Đặc Điểm Nổi Bật Của Xi Lanh Khí Nén Vuông AIRTAC SC

• ✅ Thiết kế vuông tiêu chuẩn ISO: Dễ dàng lắp đặt và thay thế trong các hệ thống máy móc khí nén.
• ✅ Thân xi lanh bằng hợp kim nhôm chất lượng cao: Có độ bền cao, khả năng chống ăn mòn tốt, trọng lượng nhẹ.
• ✅ Piston tác động kép – ổn định, mạnh mẽ: Cho phép xi lanh hoạt động linh hoạt ở cả hai chiều, phù hợp với nhiều loại chuyển động.
• ✅ Tích hợp rãnh gắn cảm biến: Hỗ trợ gắn cảm biến từ giám sát vị trí piston chính xác, dễ dàng kết nối với hệ thống điều khiển tự động.
• ✅ Đa dạng kích thước và hành trình: Từ Ø32mm đến Ø100mm, hành trình từ 25mm đến 500mm hoặc tùy chỉnh theo yêu cầu.

Tóm lại : Xi lanh khí nén vuông AIRTAC SC là giải pháp truyền động đáng tin cậy trong các hệ thống tự động hóa hiện đại. Với thiết kế chuẩn hóa, độ bền cao và khả năng tích hợp linh hoạt, dòng xi lanh này đáp ứng tốt các yêu cầu khắt khe trong sản xuất công nghiệp, đồng thời dễ dàng bảo trì và thay thế khi cần thiết.

Thông Số Kỹ Thuật Của Xi Lanh Khí Nén Vuông AIRTAC SC

• Tên sản phẩm : Xi Lanh Khí Nén Vuông AIRTAC SC
• Đường kính piston: Từ Φ32mm – Φ250mm
• Hành trình: Hành trình: 25 – 1000 mm
• Áp suất hoạt động: Từ 0.1 – 1.0 MPa
• Áp suất tối đa: 1.5 Mpa
• Nhiệt độ hoạt động: Từ -20 ~ 70 độ C
• Tốc độ: Từ 30 – 800 mm/s
• Sử dụng cho: Khí nén
• Kiểu tác động: Tác động kép
• Xuất xứ: Trung quốc

Ưu Điểm Của Xi Lanh Khí Nén Vuông AIRTAC SC

Xi lanh khí nén vuông AIRTAC SC không chỉ nổi bật với thiết kế chắc chắn và vận hành ổn định, mà còn sở hữu hàng loạt ưu điểm vượt trội, giúp nó trở thành lựa chọn hàng đầu cho các hệ thống tự động hóa trong công nghiệp:

1. Thiết Kế Chuẩn ISO – Dễ Lắp Đặt và Thay Thế

• ✔ Xi lanh AIRTAC SC tuân theo tiêu chuẩn ISO 15552 (tiền thân là ISO 6431), đảm bảo khả năng tương thích cao với các loại phụ kiện khí nén như FA, LB, CA, CB…
• ✔ Thiết kế thân vuông chắc chắn, dễ dàng cố định và lắp vào khung máy hoặc cơ cấu chuyển động.

2. Vận Hành Ổn Định, Tác Động Kép Mạnh Mẽ

• ✔ Hoạt động theo nguyên lý tác động kép – khí nén cấp vào cả hai đầu giúp piston đẩy và kéo ổn định, cân bằng lực.
• ✔ Đáp ứng tốt các ứng dụng cần lực lớn, chuyển động liên tục hoặc yêu cầu độ chính xác cao.

3. Vật Liệu Cao Cấp – Độ Bền Vượt Trội

• ✔ Thân xi lanh bằng nhôm hợp kim anod hóa chống ăn mòn, chịu được môi trường làm việc khắc nghiệt.
• ✔ Ty xi lanh làm bằng thép mạ cứng hoặc inox không gỉ, chống mài mòn và cong vênh hiệu quả.
• ✔ Các phớt làm kín được làm từ vật liệu NBR, PU hoặc Viton có tuổi thọ cao, giảm thiểu rò rỉ khí.

4. Hỗ Trợ Cảm Biến – Dễ Dàng Tích Hợp Tự Động Hóa

• ✔ Tích hợp sẵn rãnh gắn cảm biến hành trình (như CS1-F, CS1-J), giúp theo dõi chính xác vị trí piston.
• ✔ Dễ kết nối với PLC, HMI và các hệ thống điều khiển hiện đại để tự động hóa toàn bộ quy trình.

5. Đa Dạng Kích Thước – Linh Hoạt Ứng Dụng

• ✔ Cung cấp nhiều lựa chọn đường kính (Ø32 – Ø100mm) và hành trình (25 – 500mm).
• ✔ Có thể đặt hàng theo yêu cầu riêng: hành trình phi chuẩn, ty ren đặc biệt, ty rỗng, ty đôi…

6. Giá Cả Hợp Lý – Dễ Dàng Thay Thế

• ✔ Là dòng xi lanh phổ biến, có sẵn trên thị trường nên dễ tìm mua, dễ thay thế phụ tùng khi cần.
• ✔ Giá thành cạnh tranh so với các sản phẩm cùng loại từ châu Âu hoặc Nhật Bản, nhưng vẫn đảm bảo chất lượng tốt.

Tóm lại : Với thiết kế tiêu chuẩn, độ bền cao, khả năng tích hợp cảm biến và đa dạng cấu hình, xi lanh khí nén vuông AIRTAC SC là giải pháp hiệu quả và tiết kiệm cho các hệ thống truyền động tuyến tính trong dây chuyền tự động công nghiệp hiện đại.

Cấu Tạo Của Xi Lanh Khí Nén Vuông AIRTAC SC

Xi lanh khí nén vuông AIRTAC SC là dòng xi lanh tác động kép, thân vuông tiêu chuẩn ISO, có cấu tạo chắc chắn và độ chính xác cơ khí cao. Mỗi chi tiết trong xi lanh được thiết kế tỉ mỉ nhằm đảm bảo hiệu suất hoạt động tối ưu, độ bền dài lâu và dễ dàng tích hợp vào hệ thống tự động hóa.

1. Thân Xi Lanh (Cylinder Barrel)

• ● Làm bằng nhôm hợp kim được anod hóa giúp tăng độ cứng bề mặt, chống mài mòn và chống oxy hóa hiệu quả.
• ● Bên trong được gia công nhẵn mịn, đảm bảo piston di chuyển mượt mà, ít ma sát và ổn định áp suất.

2. Piston

• ● Là bộ phận chuyển động chính trong xi lanh, di chuyển qua lại nhờ áp suất khí nén từ hai phía.
• ● Tích hợp nam châm vĩnh cửu cho phép sử dụng cảm biến từ để xác định vị trí piston trong hành trình.
• ● Gắn các vòng đệm (phớt) chuyên dụng giúp làm kín khí và giảm mài mòn khi hoạt động.

3. Thanh Ty (Piston Rod)

• ● Làm bằng thép mạ cứng hoặc thép không gỉ, có độ cứng cao, chống cong vênh và chịu mài mòn tốt.
• ● Một đầu gắn với piston, đầu còn lại kết nối với cơ cấu truyền động ngoài như tay gắp, thanh trượt, bàn kẹp…

4. Nắp Đầu và Nắp Đuôi (End Caps)

• ● Đúc từ hợp kim nhôm hoặc thép chắc chắn, có nhiệm vụ cố định thân xi lanh và định vị các bộ phận bên trong.
• ● Tích hợp ren cấp khí tiêu chuẩn (PT 1/8″, PT 1/4″, PT 3/8″… tùy kích thước xi lanh) để kết nối đường dẫn khí.

5. Phớt Làm Kín (Seals)

• ● Gồm phớt piston, phớt thanh ty và phớt chắn bụi, thường làm từ vật liệu chịu mài mòn cao như PU, NBR hoặc Viton.
• ● Đảm bảo khả năng làm kín khí hiệu quả, giảm thất thoát áp suất và tăng độ bền của toàn bộ hệ thống.

6. Rãnh Gắn Cảm Biến (Sensor Slot)

• ● Dọc thân xi lanh có tích hợp rãnh để gắn cảm biến từ như CS1-F, CS1-J…
• ● Hỗ trợ giám sát hành trình piston và kết nối dễ dàng với hệ thống điều khiển tự động.

7. Lỗ Cấp Khí và Thoát Khí (Air Ports)

• ● Có hai cổng cấp/thoát khí được bố trí ở nắp đầu và đuôi xi lanh.
• ● Kích thước ren cấp khí phù hợp theo từng model, đảm bảo kết nối chắc chắn và lưu lượng khí ổn định.

8. Bạc Dẫn Hướng và Vòng Chặn (Bushings & Retainers)

• ● Giúp giữ ổn định ty khi chuyển động, chống rung lắc và đảm bảo độ đồng tâm trong quá trình làm việc.
• ● Làm từ vật liệu có độ cứng cao, chống mài mòn.

Tóm lại : Xi lanh khí nén vuông AIRTAC SC có cấu tạo hoàn chỉnh, chắc chắn và đạt chuẩn quốc tế. Từng chi tiết được thiết kế tối ưu để đảm bảo hoạt động bền bỉ, ít bảo trì và dễ dàng tích hợp vào hệ thống tự động. Nhờ vào cấu tạo thông minh này, SC luôn là sự lựa chọn lý tưởng cho các hệ thống truyền động tuyến tính trong công nghiệp hiện đại.

Chức Năng Của Xi Lanh Khí Nén Vuông AIRTAC SC

Xi lanh khí nén vuông AIRTAC SC là thiết bị truyền động tuyến tính phổ biến trong các hệ thống tự động hóa công nghiệp. Với cơ chế tác động kép và thiết kế tiêu chuẩn, dòng SC giúp chuyển đổi năng lượng khí nén thành chuyển động cơ học để thực hiện nhiều thao tác khác nhau như đẩy – kéo – ép – kẹp – gạt – dịch chuyển… một cách linh hoạt và chính xác.

1. Tạo Chuyển Động Tuyến Tính Hai Chiều (Tác Động Kép)

• ● Xi lanh SC sử dụng khí nén cấp vào cả hai đầu piston, tạo ra chuyển động qua lại ổn định và liên tục.
• ● Giúp thiết bị hoạt động chính xác ở cả hai hướng, đặc biệt hiệu quả với những ứng dụng yêu cầu đóng – mở, kéo – đẩy liên tục.

2. Thực Hiện Các Thao Tác Cơ Khí Trong Dây Chuyền Sản Xuất

• ● Tùy theo kích thước xi lanh và áp suất khí nén, SC có thể tạo ra lực từ vài chục đến hàng trăm Newton.
• ● Thích hợp cho các thao tác như:
  – Đẩy vật liệu vào vị trí
  – Kẹp giữ sản phẩm
  – Ép chi tiết vào khung máy
  – Gạt vật phẩm ra khỏi băng chuyền
  – Nâng/hạ linh kiện trong dây chuyền lắp ráp

3. Tích Hợp Trong Hệ Thống Tự Động Hóa Thông Minh

• ● Xi lanh AIRTAC SC có thể gắn cảm biến từ để xác định vị trí piston, giúp kết nối với PLC, HMI.
• ● Hỗ trợ điều khiển thông minh, theo dõi chuyển động theo thời gian thực và đồng bộ hóa với các thiết bị khác.

4. Hỗ Trợ Các Quy Trình Đóng Gói – Phân Loại – Kiểm Tra

• ● Trong ngành đóng gói và phân loại sản phẩm, SC có thể:
  – Đẩy sản phẩm hoàn thiện ra khỏi băng tải
  – Kích hoạt cơ cấu đóng/mở nắp, túi, hộp
  – Phân loại sản phẩm lỗi qua hệ thống cảm biến & khí nén

5. Làm Cơ Cấu Truyền Động Cho Các Thiết Bị Cơ Khí Tự Động

• ● Đóng vai trò như một “cánh tay robot” tuyến tính thực hiện chuyển động đẩy, kéo, gạt, lùa, khóa chốt…
• ● Phù hợp cho module cơ khí tùy chỉnh trong dây chuyền bán tự động hoặc tự động hóa toàn phần.

Tóm lại : Xi lanh khí nén vuông AIRTAC SC có vai trò vô cùng quan trọng trong các ứng dụng truyền động tuyến tính của hệ thống tự động hóa. Với khả năng tạo lực ổn định, hoạt động linh hoạt và dễ tích hợp cảm biến điều khiển, SC là giải pháp lý tưởng để thực hiện các thao tác công nghiệp một cách chính xác – nhanh chóng – tiết kiệm chi phí.

Ứng Dụng Của Xi Lanh Khí Nén Vuông AIRTAC SC

Xi lanh khí nén vuông AIRTAC SC là dòng sản phẩm có tính linh hoạt cao, được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ thiết kế tiêu chuẩn, độ bền cơ khí tốt và khả năng hoạt động ổn định.

1. Ngành Cơ Khí Chế Tạo – Lắp Ráp Tự Động

• ✔ Thực hiện thao tác đẩy chi tiết, ép nắp, lắp linh kiện trong dây chuyền sản xuất.
• ✔ Ứng dụng trong các module lắp ráp tự động hoặc bán tự động, giúp tăng năng suất và độ chính xác.

2. Ngành Bao Bì – Đóng Gói

• ✔ Gạt sản phẩm sang băng tải, đóng/mở túi bao, ép mép bao bì, đẩy sản phẩm vào khuôn/hộp.
• ✔ Tích hợp trong các hệ thống máy đóng gói tự động của thực phẩm, mỹ phẩm, thiết bị y tế…

3. Ngành Điện – Điện Tử

• ✔ Lắp ráp bảng mạch, nhấn vít, đẩy linh kiện từ trạm này sang trạm khác.
• ✔ Sử dụng làm cơ cấu truyền động cho các trạm kiểm tra, phân loại sản phẩm điện tử.

4. Ngành Thực Phẩm – Dược Phẩm

• ✔ Đóng nắp chai lọ, kéo khay, đẩy khay sản phẩm, đóng gói định lượng…
• ✔ Tương thích tốt với các dây chuyền sạch, yêu cầu chuyển động chính xác và nhẹ nhàng.

5. Ứng Dụng Trong Hệ Thống Robot – Tự Động Hóa

• ✔ Làm “tay đẩy” tuyến tính cho cánh tay robot, gạt vật thể, khóa/mở chốt an toàn, đẩy pallet.
• ✔ Tích hợp vào các module truyền động trong máy bán hàng, máy lắp ráp thông minh.

6. Hệ Thống Phân Loại – Kiểm Tra Sản Phẩm

• ✔ Kết hợp với cảm biến để đẩy sản phẩm lỗi ra khỏi dây chuyền, chuyển hướng dòng sản phẩm.
• ✔ Điều khiển đóng/mở băng tải, kích hoạt cơ cấu nhấn theo điều kiện kiểm tra.

Tóm lại : Với độ chính xác cao, khả năng làm việc ổn định và hỗ trợ cảm biến tốt, xi lanh khí nén vuông AIRTAC SC là lựa chọn tối ưu cho các hệ thống truyền động tuyến tính trong mọi ngành công nghiệp hiện đại. Sản phẩm không chỉ giúp nâng cao hiệu suất, mà còn góp phần giảm chi phí vận hành, tăng tính tự động hóa trong sản xuất.

Những Lưu Ý Khi Sử Dụng Xi Lanh Khí Nén Vuông AIRTAC SC

Để đảm bảo xi lanh khí nén AIRTAC SC hoạt động ổn định, bền bỉ và đạt hiệu suất cao trong thời gian dài, người dùng cần tuân thủ một số nguyên tắc kỹ thuật quan trọng trong quá trình lựa chọn, lắp đặt và vận hành.

1. Chọn Đúng Kích Thước và Hành Trình Cần Thiết

• ✔ Xác định rõ lực tác động yêu cầu để chọn đường kính piston phù hợp (thường từ Ø32 – Ø100mm).
• ✔ Hành trình nên được tính toán dư khoảng 5–10mm để tránh chạm hành trình gây va đập cơ khí.
• ✔ Tránh chọn hành trình quá dài nếu không cần thiết, vì sẽ làm giảm độ cứng và độ ổn định của xi lanh.

2. Duy Trì Áp Suất Làm Việc Ổn Định, Trong Giới Hạn Cho Phép

• ✔ Áp suất làm việc đề xuất cho dòng SC: 0.1 – 1.0 MPa.
• ✔ Không nên sử dụng ở áp suất tối đa trong thời gian dài vì sẽ gây mòn phớt và rò rỉ khí.
• ✔ Sử dụng bộ lọc điều áp (FRL) để ổn định áp suất và loại bỏ tạp chất trong khí nén.

3. Chỉ Sử Dụng Khí Nén Sạch, Khô

• ✔ Khí nén nên được lọc bụi, tách ẩm và loại bỏ dầu để bảo vệ phớt và ty xi lanh.
• ✔ Với hệ thống khí nén có độ ẩm cao, nên lắp bộ lọc khí, tách nước, tra dầu tự động.

4. Lắp Đặt Đúng Kỹ Thuật, Đúng Hướng

• ✔ Xi lanh cần được lắp chắc chắn, đúng chiều, dùng bu lông siết lực vừa đủ để tránh biến dạng thân.
• ✔ Tránh lắp lệch tâm hoặc để rung lắc khi hoạt động, vì dễ làm mòn bạc dẫn hướng và phớt.
• ✔ Đảm bảo ty piston thẳng hàng với cơ cấu truyền động ngoài để tăng tuổi thọ xi lanh.

5. Sử Dụng Cảm Biến Đúng Loại và Gắn Đúng Vị Trí (nếu có)

• ✔ Nếu xi lanh có tích hợp nam châm, cần chọn loại cảm biến từ phù hợp như CS1-F, CS1-J…
• ✔ Cảm biến nên gắn đúng rãnh trên thân xi lanh, tránh xa nguồn từ trường mạnh và rung động.

6. Bảo Trì Định Kỳ – Kéo Dài Tuổi Thọ Thiết Bị

• ✔ Dù xi lanh có bạc tự bôi trơn, vẫn nên kiểm tra định kỳ các điểm sau:
• ✔ Rò rỉ khí tại cổng cấp khí, phớt và đầu nối
• ✔ Mức độ mài mòn của ty piston và bạc dẫn hướng
• ✔ Tình trạng hoạt động của cảm biến từ (nếu có)
• ✔ Làm sạch bụi bẩn, dầu mỡ bám trên xi lanh để tránh mài mòn và trục trặc khi vận hành.

Tóm lại : Việc sử dụng đúng cách và đúng kỹ thuật sẽ giúp xi lanh khí nén vuông AIRTAC SC hoạt động bền bỉ, hạn chế hư hỏng, tiết kiệm chi phí bảo trì và đảm bảo hiệu suất cao cho toàn bộ hệ thống khí nén. Hãy luôn tuân thủ các lưu ý trên để phát huy tối đa giá trị sử dụng của sản phẩm.
