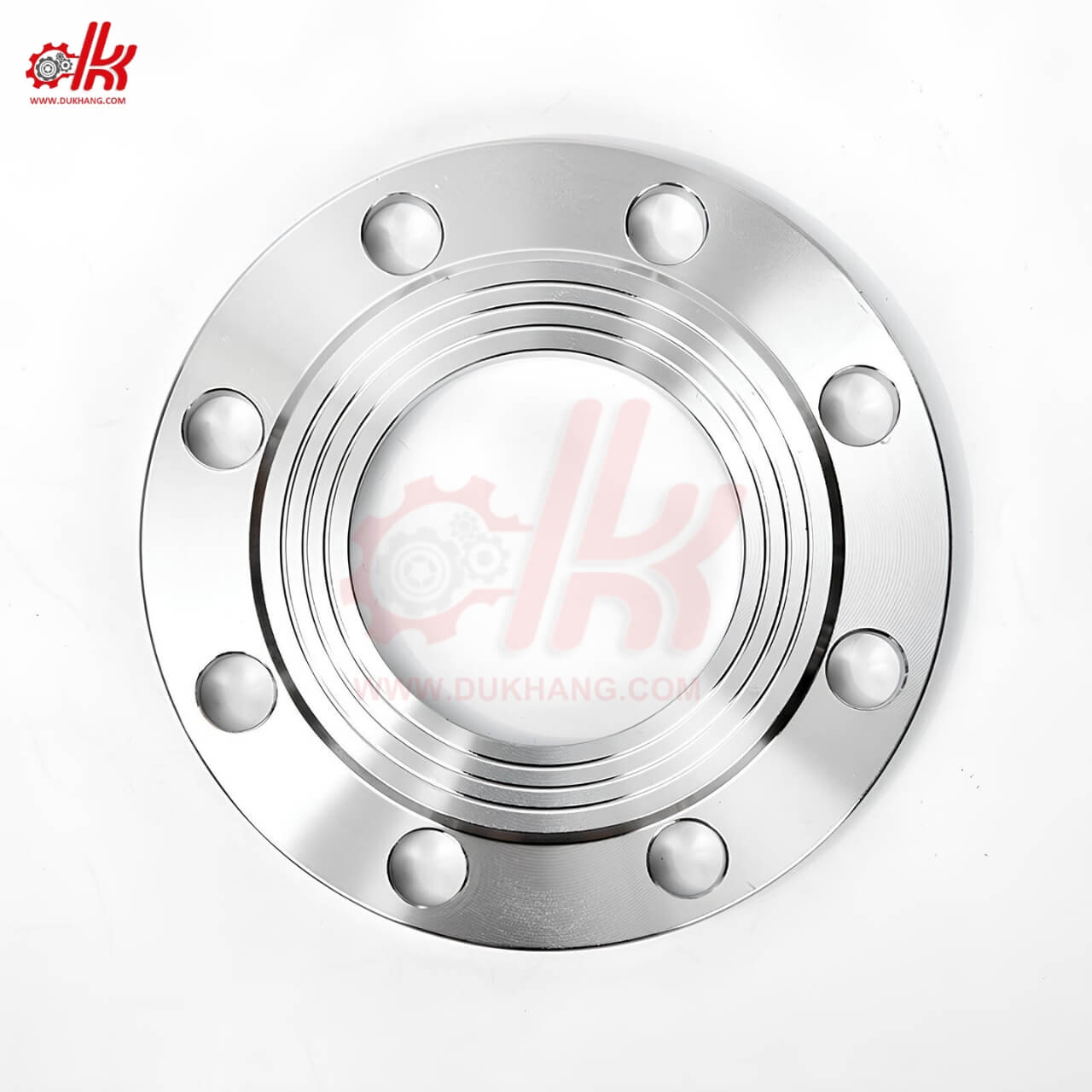

Mặt Bích Rỗng Inox ANSI CL150

Giới Thiệu Về Mặt Bích Rỗng Inox ANSI CL150

Mặt bích rỗng inox ANSI CL150 là loại phụ kiện không thể thiếu trong hệ thống đường ống công nghiệp, đặc biệt trong các môi trường đòi hỏi độ bền cao, chống ăn mòn và áp suất trung bình. Được sản xuất từ inox chất lượng cao theo tiêu chuẩn ANSI Class 150, sản phẩm này đáp ứng tốt các yêu cầu kỹ thuật trong ngành dầu khí, hóa chất, thực phẩm, xử lý nước và nhiều lĩnh vực khác.

Đặc Điểm Nổi Bật Của Mặt Bích Rỗng Inox ANSI CL150

• ✅ Chất liệu inox 304 cao cấp: Khả năng chống gỉ sét, chống ăn mòn vượt trội – phù hợp môi trường hóa chất, ẩm ướt.
• ✅ Thiết kế rỗng (Slip On/Socket Weld): Dễ lắp đặt với các loại ống, đảm bảo kết nối chắc chắn và linh hoạt.
• ✅ Tiêu chuẩn ANSI/ASME B16.5: Đảm bảo độ chính xác về kích thước, phù hợp với các thiết bị theo chuẩn quốc tế.
• ✅ Gia công tinh xảo, bề mặt sáng bóng: Tăng tính thẩm mỹ và giúp kiểm tra, vệ sinh dễ dàng.
• ✅ Khả năng chịu áp suất đến 150 PSI: Đảm bảo an toàn cho các hệ thống hoạt động liên tục và có dòng lưu chất mạnh.

Tóm lại : Mặt bích rỗng inox ANSI CL150 là lựa chọn lý tưởng cho các hệ thống đường ống yêu cầu độ bền cao, kết nối linh hoạt và độ kín khít tốt. Sản phẩm không chỉ dễ lắp đặt mà còn bền bỉ với thời gian, xứng đáng là giải pháp kỹ thuật ưu việt trong ngành công nghiệp hiện đại.

Thông Số Kỹ Thuật Của Mặt Bích Rỗng Inox ANSI CL150

• Tên sản phẩm : Mặt Bích Rỗng Inox ANSI CL150
• Kích thước mặt bích : DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
• Tiêu chuẩn mặt bích : ANSI
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 180 độ C
• Chất liệu : Inox 304
• Số lỗ bulon : 4 Lỗ, 8 Lỗ, 12 Lỗ
• Chất liệu : Inox 304
• Tình trạng : Mới 100%

Ưu Điểm Của Mặt Bích Rỗng Inox ANSI CL150

Mặt bích rỗng inox ANSI CL150 là loại phụ kiện kết nối ống được ưa chuộng nhờ sở hữu hàng loạt ưu điểm nổi bật, đáp ứng được các yêu cầu kỹ thuật khắt khe trong công nghiệp hiện đại:

1. Chất Liệu Inox Cao Cấp – Chống Ăn Mòn Tuyệt Vời

• ✔ Được sản xuất từ inox 304 hoặc inox 316, mặt bích có khả năng chống gỉ sét, ăn mòn hóa học và oxy hóa cực tốt, kể cả trong môi trường có độ ẩm cao, tiếp xúc với axit, kiềm hoặc nước biển.
• ✔ Inox 316 đặc biệt phù hợp cho ngành công nghiệp thực phẩm, dược phẩm và xử lý nước thải.

2. Thiết Kế Rỗng – Dễ Dàng Lắp Đặt Và Bảo Trì

• ✔ Kiểu mặt bích rỗng (Slip On) cho phép trượt ống xuyên qua và hàn ở vị trí chính xác, giúp thao tác lắp đặt đơn giản và nhanh chóng.
• ✔ Khi cần bảo trì, việc tháo lắp hoặc thay thế mặt bích cũng rất thuận tiện, không làm gián đoạn toàn hệ thống.

3. Tiêu Chuẩn ANSI CL150 – Độ Tương Thích Cao

• ✔ Đáp ứng tiêu chuẩn ANSI/ASME B16.5 – phổ biến và tương thích với hầu hết các loại ống, van, thiết bị công nghiệp đang sử dụng trên thị trường.
• ✔ Giúp dễ dàng kết nối đồng bộ với các linh kiện khác mà không cần gia công lại.

4. Chịu Áp Suất Tốt – An Toàn Vận Hành

• ✔ Mặt bích được thiết kế để chịu được áp suất làm việc lên đến 150 PSI (≈10 bar), phù hợp với các hệ thống trung áp, đảm bảo vận hành ổn định và an toàn.
• ✔ Bề mặt tiếp xúc dạng Raised Face (RF) giúp tăng độ kín khi siết chặt, hạn chế tối đa tình trạng rò rỉ lưu chất.

5. Gia Công Chính Xác – Tăng Độ Kín Và Thẩm Mỹ

• ✔ Mỗi mặt bích đều được gia công cơ khí tinh xảo, độ dày đồng đều, lỗ bu lông cân đối và bề mặt trơn nhẵn, đảm bảo hiệu suất làm kín cũng như tăng tính thẩm mỹ cho toàn bộ hệ thống.
• ✔ Dễ dàng kết hợp với gioăng làm kín (gasket) để tạo liên kết khít giữa các đầu nối.

6. Tuổi Thọ Cao – Tiết Kiệm Chi Phí Dài Hạn

• ✔ Nhờ khả năng chống mài mòn và chịu nhiệt tốt, mặt bích inox ANSI CL150 ít bị hư hỏng, không cần thay thế thường xuyên, giúp tiết kiệm đáng kể chi phí bảo trì và vận hành lâu dài.

Tóm lại : Với khả năng chống ăn mòn vượt trội, độ bền cơ học cao, dễ lắp đặt và đạt chuẩn quốc tế, mặt bích rỗng inox ANSI CL150 là lựa chọn lý tưởng cho mọi công trình công nghiệp đòi hỏi độ tin cậy và hiệu quả kinh tế.

Cấu Tạo Của Mặt Bích Rỗng Inox ANSI CL150

Mặt bích rỗng inox ANSI CL150 có cấu tạo đơn giản nhưng cực kỳ chắc chắn, được thiết kế tối ưu để kết nối các đoạn ống lại với nhau một cách an toàn và bền vững trong môi trường công nghiệp. Mỗi chi tiết trong mặt bích đều đóng vai trò quan trọng giúp đảm bảo hiệu suất làm việc và độ kín tuyệt đối của hệ thống đường ống.

1. Thân Mặt Bích (Flange Body)

• ● Là bộ phận chính, có hình tròn với lỗ trung tâm rỗng để luồn ống qua (kiểu Slip On hoặc Socket Weld).
• ● Được chế tạo từ inox 304 hoặc inox 316, có độ cứng cao, chịu lực tốt và chống ăn mòn vượt trội.
• ● Bề mặt được gia công nhẵn, đạt độ phẳng tiêu chuẩn giúp tăng khả năng ép kín.

2. Lỗ Trung Tâm (Bore Hole)

• ● Là phần rỗng chính giữa mặt bích, được thiết kế vừa khít với đường kính ống cần kết nối.
• ● Với kiểu Slip On: ống sẽ trượt xuyên qua và hàn ở mặt ngoài.
• ● Với kiểu Socket Weld: ống sẽ chèn vào rãnh trong và hàn ở gờ miệng – giúp tăng độ bền mối nối.

3. Lỗ Bu Lông (Bolt Holes)

• ● Được bố trí đều xung quanh thân mặt bích theo tiêu chuẩn ANSI B16.5.
• ● Số lượng và kích thước lỗ bu lông thay đổi tùy theo đường kính danh nghĩa (DN) – giúp liên kết chắc chắn với mặt bích đối diện hoặc các thiết bị kết nối.
• ● Khoảng cách giữa các lỗ được tính toán chính xác để đảm bảo siết đều lực, tránh rò rỉ.

4. Bề Mặt Ép Kín (Gasket Surface / Raised Face)

• ● Là mặt tiếp xúc giữa hai mặt bích – thường được thiết kế dạng raised face (gờ nổi) để tạo áp lực ép kín tốt hơn khi sử dụng với gioăng.
• ● Một số loại bề mặt có dạng phay xoắn (serrated finish) – giúp tăng ma sát và độ kín của miếng đệm khi siết bu lông.

5. Gờ Dẫn Hướng / Gờ Hàn (Welding Neck hoặc Socket Shoulder)

• ● Với mặt bích Socket Weld, có gờ dẫn hướng giúp định vị đường ống chính xác khi hàn.
• ● Tạo độ chắc chắn cho mối hàn và giảm nguy cơ rò rỉ tại điểm kết nối.

Tóm lại : Cấu tạo mặt bích rỗng inox ANSI CL150 đơn giản nhưng tinh tế, được tiêu chuẩn hóa toàn bộ về kích thước, bố trí lỗ bu lông và bề mặt tiếp xúc, giúp dễ dàng lắp đặt, kết nối kín khít và vận hành an toàn trong mọi hệ thống ống công nghiệp.

Chức Năng Của Mặt Bích Rỗng Inox ANSI CL150

Mặt bích rỗng inox ANSI CL150 là phụ kiện cơ bản nhưng đóng vai trò rất quan trọng trong hệ thống đường ống công nghiệp. Với thiết kế tiêu chuẩn và khả năng chịu áp suất tốt, sản phẩm này đảm nhận nhiều chức năng then chốt, đảm bảo kết nối bền vững và an toàn cho toàn hệ thống dẫn lưu chất.

1. Kết Nối Ống Với Ống Một Cách Chắc Chắn

• ✔ Mặt bích giúp nối hai đoạn ống lại với nhau thông qua mối hàn và bu lông siết chặt, tạo thành một liên kết cơ khí ổn định và đồng bộ.
• ✔ Loại bỏ nguy cơ rò rỉ tại các điểm nối, đặc biệt trong các hệ thống có áp suất và nhiệt độ cao.

2. Kết Nối Ống Với Van, Thiết Bị Công Nghiệp

• ✔ Mặt bích rỗng được dùng để kết nối đường ống với van bi, van cổng, bơm, đồng hồ đo lưu lượng, bộ lọc… mà không cần hàn trực tiếp lên thiết bị.
• ✔ Giúp dễ dàng tháo lắp khi cần bảo trì hoặc thay thế thiết bị.

3. Tạo Điểm Lắp Gioăng Làm Kín (Gasket)

• ✔ Bề mặt mặt bích (raised face) là nơi đặt gioăng làm kín, giúp đảm bảo kết nối khít và ngăn chặn hoàn toàn việc rò rỉ lưu chất.
• ✔ Đây là yếu tố quan trọng giúp mặt bích phát huy hiệu quả trong môi trường có áp lực và nhiệt độ biến đổi liên tục.

4. Tăng Tính Linh Hoạt Cho Hệ Thống Đường Ống

• ✔ Khi cần thay đổi vị trí, bảo trì hoặc điều chỉnh hệ thống, mặt bích cho phép tháo rời từng đoạn ống một cách nhanh chóng mà không làm ảnh hưởng đến toàn bộ kết cấu.
• ✔ Giúp tiết kiệm thời gian và chi phí vận hành, đặc biệt trong các dây chuyền sản xuất liên tục.

5. Đảm Bảo Tính Chuẩn Hóa Và Tương Thích Quốc Tế

• ✔ Với tiêu chuẩn ANSI CL150, mặt bích rỗng tương thích hoàn toàn với các loại ống, van và thiết bị theo tiêu chuẩn ANSI/ASME B16.5.
• ✔ Đảm bảo kết nối chính xác, dễ dàng thay thế, mở rộng hoặc nâng cấp hệ thống đường ống mà không cần gia công thêm.

Tóm lại : Mặt bích rỗng inox ANSI CL150 đóng vai trò then chốt trong việc kết nối – làm kín – điều phối – bảo trì hệ thống ống công nghiệp. Sản phẩm không chỉ đảm bảo hiệu suất vận hành ổn định mà còn mang lại sự linh hoạt, an toàn và tiết kiệm lâu dài cho doanh nghiệp.

Ứng Dụng Của Mặt Bích Rỗng Inox ANSI CL150

Mặt bích rỗng inox ANSI CL150 là phụ kiện quan trọng, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối linh hoạt, chống ăn mòn tốt và chịu được áp suất ở mức trung bình. Dưới đây là các ứng dụng tiêu biểu của sản phẩm này:

1. Ngành Dầu Khí – Hóa Chất

• ✔ Kết nối đường ống dẫn khí, dầu, hóa chất có tính ăn mòn cao.
• ✔ Sử dụng trong các hệ thống bơm, bình phản ứng, bồn chứa cần độ kín và an toàn cao.
• ✔ Vật liệu inox 316 rất phù hợp trong môi trường axit, kiềm, muối hoặc dung môi hữu cơ.

2. Ngành Xử Lý Nước – Cấp Thoát Nước

• ✔ Sử dụng trong hệ thống dẫn nước sạch, nước thải, hệ thống lọc RO, hồ chứa, trạm bơm…
• ✔ Chịu được môi trường ẩm ướt, ngập nước lâu ngày mà không bị gỉ sét hay mục nát như kim loại thường.
• ✔ Dễ bảo trì, thay thế nhanh trong các khu vực yêu cầu xử lý kỹ thuật khẩn cấp.

3. Ngành Thực Phẩm – Dược Phẩm

• ✔ Đáp ứng các tiêu chuẩn an toàn vệ sinh nhờ vật liệu inox không độc hại, không phản ứng hóa học với thực phẩm hay dược chất.
• ✔ Được dùng để kết nối ống dẫn chất lỏng, nguyên liệu, hơi nước hoặc dung dịch làm sạch.
• ✔ Phù hợp với dây chuyền đóng chai, pha chế, chiết rót, vệ sinh CIP.

4. Ngành Cơ Khí – Chế Tạo Máy

• ✔ Dùng để liên kết các đoạn ống trong máy móc công nghiệp, thiết bị áp lực, bồn chứa…
• ✔ Hỗ trợ kết nối nhanh khi lắp ráp hoặc bảo trì hệ thống ống dẫn trong nhà máy.
• ✔ Đảm bảo tính đồng bộ và dễ thay thế giữa các module hoặc bộ phận cơ khí khác nhau.

5. Ngành Năng Lượng – Nhiệt Điện – Hơi Nước

• ✔ Kết nối các ống dẫn hơi, nước nóng, dầu truyền nhiệt… trong hệ thống lò hơi, tua-bin, bơm nhiệt.
• ✔ Hoạt động ổn định trong môi trường có nhiệt độ và áp suất biến đổi liên tục.
• ✔ Giúp hệ thống vận hành liên tục mà vẫn đảm bảo khả năng tháo lắp khi cần sửa chữa.

6. Ngành Đóng Tàu – Hàng Hải

• ✔ Mặt bích inox được ứng dụng để kết nối ống dẫn nước biển, dầu diesel, khí nén hoặc hóa chất trên tàu.
• ✔ Chịu được điều kiện khắc nghiệt: gió biển, độ mặn cao, rung động khi tàu hoạt động.
• ✔ Tuổi thọ cao, bền vững trong môi trường ăn mòn mạnh và rung lắc liên tục.

Tóm lại : Mặt bích rỗng inox ANSI CL150 là giải pháp kết nối ống hiệu quả, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính linh hoạt, độ bền cao và khả năng làm việc ổn định trong môi trường khắc nghiệt.

Những Lưu Ý Khi Sử Dụng Mặt Bích Rỗng Inox ANSI CL150

Để đảm bảo hiệu suất làm việc ổn định, độ kín tuyệt đối và tuổi thọ lâu dài của mặt bích rỗng inox ANSI CL150 trong hệ thống đường ống công nghiệp, người dùng cần nắm rõ và tuân thủ một số lưu ý quan trọng sau:

1. Lựa Chọn Kích Thước Phù Hợp Với Hệ Thống

• ● Chọn đúng đường kính danh nghĩa (DN) và tiêu chuẩn mặt bích (ANSI CL150) tương thích với ống và thiết bị kết nối.
• ● Kiểm tra số lượng lỗ bu lông, khoảng cách tâm lỗ (PCD) và loại bề mặt (raised face) để đảm bảo khớp hoàn toàn.
• ● Tránh dùng nhầm mặt bích tiêu chuẩn khác như JIS, DIN… gây lệch ren hoặc rò rỉ kết nối.

2. Lưu Ý Đến Chất Liệu Inox

• ● Dùng inox 304 cho môi trường bình thường như nước sạch, khí nén…
• ● Dùng inox 316 cho môi trường ăn mòn cao như hóa chất, nước biển, axit, kiềm…
• ● Kiểm tra chứng chỉ vật liệu (CO-CQ) nếu ứng dụng yêu cầu nghiêm ngặt về vệ sinh hoặc tiêu chuẩn quốc tế.

3. Kết Hợp Đúng Loại Gioăng Làm Kín

• ● Sử dụng đúng loại gasket (gioăng) phù hợp với lưu chất: cao su NBR, EPDM, PTFE, kim loại tổng hợp…
• ● Đảm bảo bề mặt tiếp xúc sạch, không có gờ sắc hoặc dị vật làm giảm độ kín.
• ● Siết bu lông đều lực để tránh vênh mặt bích gây rò rỉ tại vị trí gioăng.

4. Hàn Đúng Kỹ Thuật (Đối Với Slip-On hoặc Socket Weld)

• ● Với kiểu Slip-On: cần hàn vòng trong và ngoài để đảm bảo chắc chắn và tránh rò rỉ.
• ● Với kiểu Socket Weld: nên để khe hở giãn nở nhiệt ~1.5mm giữa ống và vai chặn trước khi hàn.
• ● Dùng vật liệu hàn tương thích với inox để tránh nứt mối hàn hoặc điện hóa.

5. Không Vượt Quá Áp Suất Làm Việc

• ● ANSI CL150 có áp suất làm việc danh định là 150 PSI (~10 bar) – chỉ sử dụng trong hệ thống trung áp.
• ● Nếu hệ thống có áp suất cao hơn, cần chuyển sang mặt bích CL300 hoặc CL600 để đảm bảo an toàn.
• ● Tránh tác động va đập mạnh, rung lắc liên tục gây ảnh hưởng đến độ bền cơ học của kết nối.

6. Bảo Trì Và Kiểm Tra Định Kỳ

• ● Kiểm tra định kỳ vị trí bu lông, mối hàn, tình trạng gioăng – đặc biệt trong các môi trường rung động hoặc nhiệt độ cao.
• ● Vệ sinh bề mặt bích và thay thế gioăng sau một chu kỳ hoạt động dài.
• ● Siết lại bu lông đều lực sau lần đầu vận hành để ổn định kết nối.

Tóm lại : Việc sử dụng đúng cách mặt bích rỗng inox ANSI CL150 sẽ giúp hệ thống đường ống vận hành ổn định, chống rò rỉ, tăng tuổi thọ thiết bị và đảm bảo an toàn kỹ thuật trong suốt quá trình sử dụng.
