Đầu Nối Siết Cam Ren Ngoài

Giới Thiệu Về Đầu Nối Siết Cam Ren Ngoài

Trong các hệ thống khí nén công nghiệp, việc đảm bảo kết nối chắc chắn và không rò rỉ là yếu tố then chốt để duy trì hiệu suất và an toàn vận hành. Đầu Nối Siết Cam Ren Ngoài là một trong những phụ kiện quan trọng, được thiết kế chuyên biệt để đáp ứng yêu cầu này. Sản phẩm này có chức năng chính là kết nối các ống dẫn khí nén với các thiết bị hoặc các đoạn ống khác một cách nhanh chóng, an toàn và đáng tin cậy.

Để tìm hiểu thêm về các giải pháp kết nối khí nén, bạn có thể tham khảo thêm tại danh mục phụ kiện khí nén của chúng tôi.

Thông Số Kỹ Thuật Của Đầu Nối Siết Cam Ren Ngoài

Việc nắm rõ các thông số kỹ thuật là điều quan trọng khi lựa chọn bất kỳ phụ kiện công nghiệp nào, và Đầu Nối Siết Cam Ren Ngoài cũng không ngoại lệ.

• Tên sản phẩm: Đầu Nối Siết Cam Ren Ngoài
• Chất liệu: Thường là đồng thau mạ niken hoặc thép không gỉ. Một số bộ phận có thể làm từ nhựa kỹ thuật (POM) hoặc cao su (NBR) cho gioăng làm kín.
• Loại kết nối: Ren ngoài (thường là ren hệ mét hoặc ren côn NPT/BSPT tùy tiêu chuẩn).
• Đường kính ống tương thích: Ø3mm, Ø4mm, Ø6mm.
• Mức ren: M3, M4, M5, M6.
• Áp suất làm việc: Dao động từ 0 đến 1.0 MPa (tương đương 10 bar hoặc 145 psi).
• Nhiệt độ hoạt động: Khoảng từ -5°C đến 60°C
• Môi trường làm việc: Khí nén, chân không
• Tình trạng: Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Siết Cam Ren Ngoài

Sản phẩm kết nối này được ưa chuộng rộng rãi trong các hệ thống khí nén nhờ vào nhiều ưu điểm vượt trội. Những đặc tính này không chỉ giúp tăng cường hiệu quả vận hành mà còn mang lại sự tiện lợi và độ bền cao cho người sử dụng. Dưới đây là các ưu điểm nổi bật của dòng sản phẩm này:

✅ Kết nối nhanh chóng và dễ dàng: Thiết bị này có cơ chế siết cam giúp việc lắp đặt và tháo rời ống khí nén trở nên cực kỳ đơn giản. Người dùng chỉ cần đẩy ống vào khớp nối cho đến khi nghe tiếng “click” là ống đã được cố định chắc chắn, không cần dùng dụng cụ. Điều này giúp tiết kiệm đáng kể thời gian lắp ráp và bảo trì.

✅ Độ kín khít cao, chống rò rỉ hiệu quả: Bên trong đầu nối có gioăng cao su (O-ring) và vòng kẹp (collet) được thiết kế để ôm chặt ống, tạo ra một kết nối kín khít. Điều này ngăn chặn tối đa tình trạng rò rỉ khí nén, giúp duy trì áp suất ổn định trong hệ thống và giảm lãng phí năng lượng.

✅ Chất liệu bền bỉ, chống ăn mòn: Hầu hết các model được làm từ đồng thau mạ niken hoặc thép không gỉ, mang lại khả năng chống ăn mòn, chống gỉ sét và chịu được môi trường làm việc khắc nghiệt. Điều này kéo dài tuổi thọ của sản phẩm và giảm chi phí thay thế.

✅ Khả năng chịu áp suất và rung động tốt: Với cấu tạo chắc chắn, phụ kiện này có thể hoạt động ổn định dưới áp suất cao và trong môi trường có rung động liên tục. Cơ chế siết cam giữ ống vững chắc, không bị tuột ngay cả khi có lực kéo hoặc áp suất thay đổi đột ngột.

✅ Tương thích rộng rãi: Phần ren ngoài của sản phẩm được sản xuất theo các tiêu chuẩn phổ biến (hệ mét, NPT, BSPT), giúp nó dễ dàng kết nối với nhiều loại van, xi lanh, bộ lọc, bộ điều áp và các thiết bị khí nén khác trên thị trường. Sự đa dạng về đường kính ống và mức ren cũng mở rộng phạm vi ứng dụng của nó.

✅ Thiết kế nhỏ gọn, tối ưu không gian: Kích thước nhỏ gọn của các chi tiết này giúp tối ưu hóa không gian lắp đặt, đặc biệt quan trọng trong các hệ thống có mật độ thiết bị cao hoặc không gian hạn chế. Điều này cũng giúp việc bố trí đường ống trở nên gọn gàng và thẩm mỹ hơn.

✅ Dễ dàng bảo trì và thay thế: Nhờ cơ chế tháo lắp đơn giản, việc kiểm tra, bảo trì hoặc thay thế ống dẫn khí nén trở nên nhanh chóng và ít tốn công sức. Điều này giúp giảm thời gian ngừng máy và tăng năng suất hoạt động.

Những ưu điểm này làm cho đầu nối siết cam ren ngoài trở thành lựa chọn hàng đầu cho nhiều kỹ sư và nhà sản xuất khi xây dựng hoặc nâng cấp hệ thống khí nén công nghiệp.

Cấu Tạo Chi Tiết Của Đầu Nối Siết Cam Ren Ngoài

Để hiểu rõ hơn về cách thức hoạt động và những ưu điểm của sản phẩm, việc tìm hiểu cấu tạo chi tiết của nó là điều cần thiết. Một đầu nối siết cam ren ngoài thường có cấu trúc gồm nhiều bộ phận nhỏ, mỗi bộ phận đảm nhận một chức năng riêng biệt để tạo nên một kết nối hoàn chỉnh và đáng tin cậy.

Các thành phần chính của một đầu nối siết cam ren ngoài bao gồm:

• Thân đầu nối (Body): Đây là phần chính của thiết bị, thường được làm từ đồng thau mạ niken hoặc thép không gỉ. Thân đầu nối có nhiệm vụ chứa các bộ phận khác và cung cấp điểm kết nối ren ngoài để gắn vào thiết bị hoặc cổng ren. Phần thân này được gia công chính xác để đảm bảo độ bền và khả năng chịu áp lực.

• Vòng kẹp (Collet/Siết cam): Đây là bộ phận quan trọng nhất của cơ chế siết cam. Vòng kẹp thường làm từ nhựa kỹ thuật (POM) hoặc kim loại, có các răng cưa nhỏ bên trong. Khi ống được đẩy vào, các răng cưa này sẽ ôm chặt lấy bề mặt ngoài của ống, giữ ống cố định chắc chắn và ngăn không cho ống bị tuột ra dưới tác động của áp suất hoặc lực kéo.

• Gioăng làm kín (O-ring/Seal): Nằm bên trong thân đầu nối, phía sau vòng kẹp. Gioăng làm kín thường được làm từ cao su Nitrile Butadiene Rubber (NBR) hoặc FKM (Viton), có nhiệm vụ tạo ra một lớp đệm kín khít giữa ống và thân đầu nối. Điều này đảm bảo không có khí nén rò rỉ ra ngoài, duy trì hiệu suất của hệ thống.

• Vòng đệm (Washer): Một số model có thể có thêm vòng đệm nhỏ nằm giữa vòng kẹp và gioăng làm kín, giúp phân bổ lực đều hơn và tăng cường độ bền cho gioăng.

• Ren ngoài (Male Thread): Đây là phần cuối cùng của đầu nối, được tiện ren theo các tiêu chuẩn quốc tế như M (hệ mét), R (BSPT), NPT. Phần ren này cho phép sản phẩm được vặn chặt vào các cổng ren cái trên van, xi lanh, bộ điều áp hoặc các phụ kiện khác, tạo thành một kết nối cơ học vững chắc.

Sự kết hợp hài hòa giữa các bộ phận này tạo nên một đầu nối siết cam ren ngoài hoạt động hiệu quả, đảm bảo kết nối ống khí nén nhanh chóng, an toàn và chống rò rỉ. Mỗi chi tiết đều được thiết kế để tối ưu hóa chức năng, từ khả năng giữ ống chắc chắn của vòng kẹp đến độ kín khít của gioăng làm kín, tất cả đều góp phần vào độ tin cậy của toàn bộ hệ thống khí nén.

Bảng Tra Cứu Quy Cách Sản Phẩm

Để giúp quý khách hàng dễ dàng lựa chọn loại đầu nối siết cam ren ngoài phù hợp với nhu cầu, dưới đây là bảng tra cứu các quy cách sản phẩm phổ biến dựa trên loại, đường kính ống và mức ren.

Loại Đầu Nối	Đường Kính Ống (Ø)	Mức Ren Ngoài	Ký Hiệu (Tham Khảo)

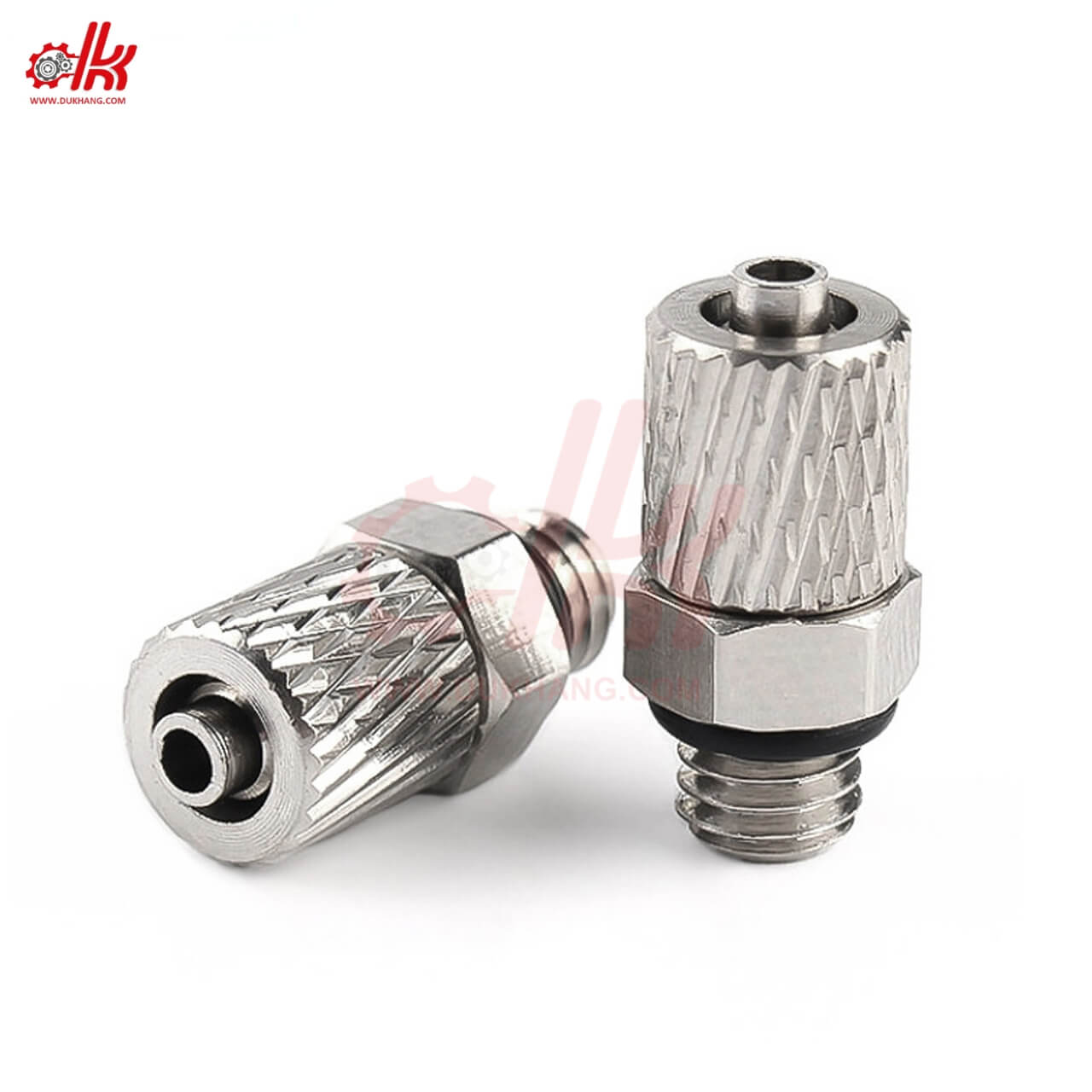

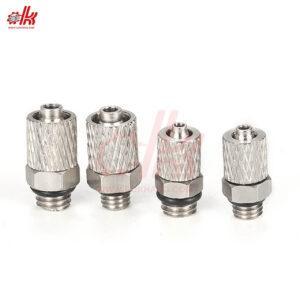

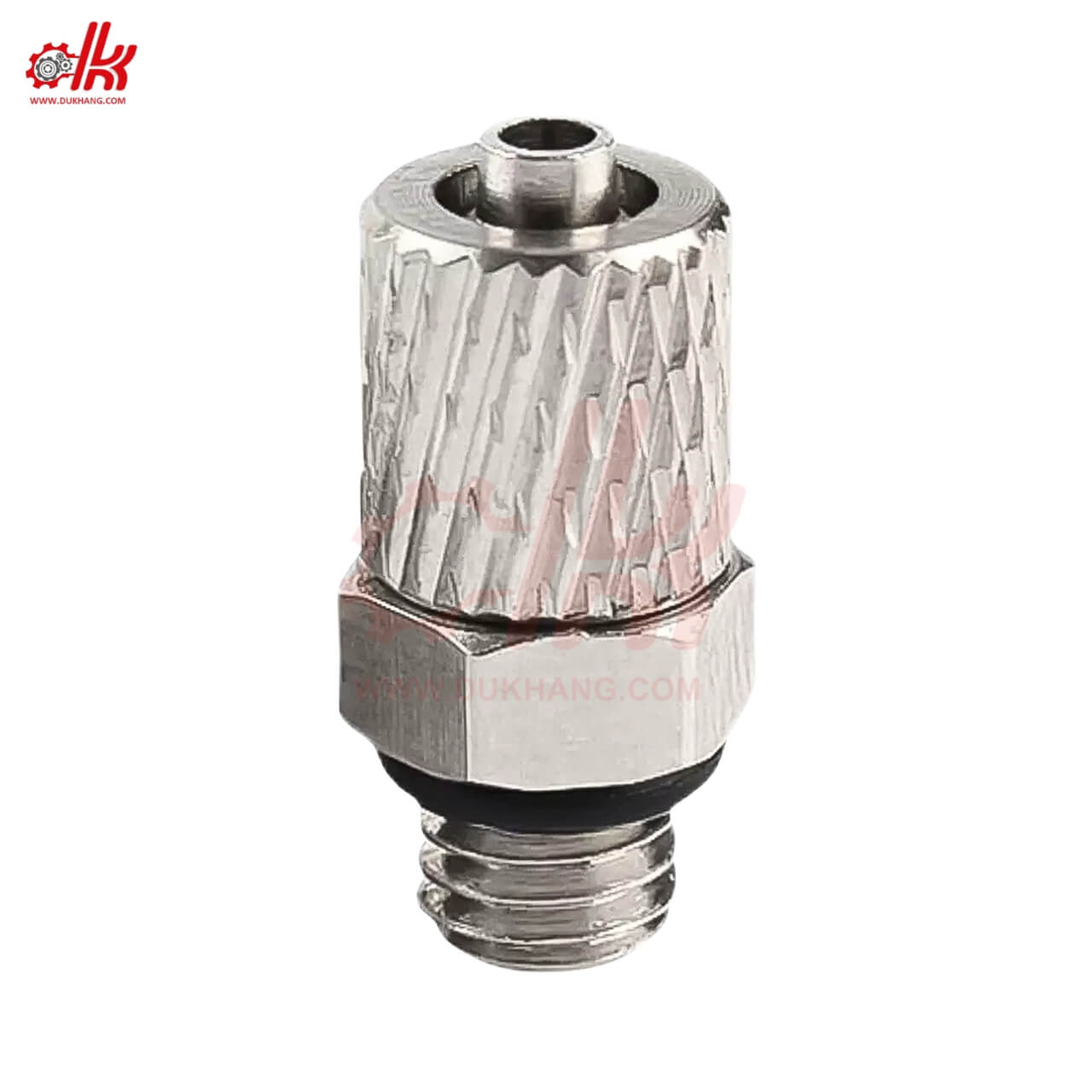

Siết cam ren ngoài (Thẳng)	Ø3mm	M3	PC3-M3
Siết cam ren ngoài (Thẳng)	Ø4mm	M4	PC4-M4
Siết cam ren ngoài (Thẳng)	Ø6mm	M5	PC6-M5
Siết cam ren ngoài (Thẳng)	Ø6mm	M6	PC6-M6

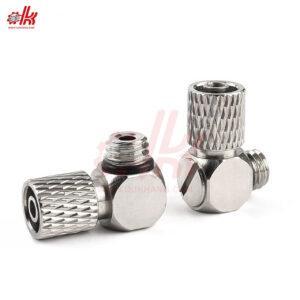

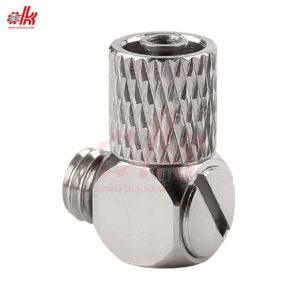

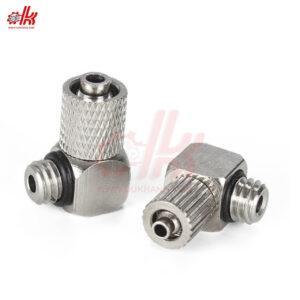

Co siết cam ren ngoài (Góc L)	Ø3mm	M3	PL3-M3
Co siết cam ren ngoài (Góc L)	Ø4mm	M4	PL4-M4
Co siết cam ren ngoài (Góc L)	Ø6mm	M5	PL6-M5
Co siết cam ren ngoài (Góc L)	Ø6mm	M6	PL6-M6

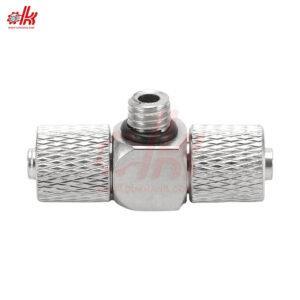

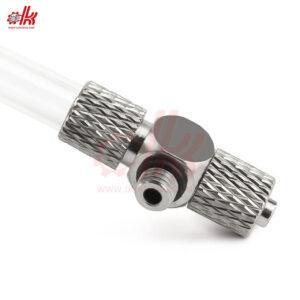

Ngã ba Siết cam giữa ren ngoài	Ø3mm	M3	PX3-M3
Ngã ba Siết cam giữa ren ngoài	Ø4mm	M4	PX4-M4
Ngã ba Siết cam giữa ren ngoài	Ø6mm	M5	PX6-M5
Ngã ba Siết cam giữa ren ngoài	Ø6mm	M6	PX6-M6

Hướng Dẫn Lựa Chọn & Ứng Dụng Đầu Nối Siết Cam Ren Ngoài

Việc lựa chọn và ứng dụng đúng loại đầu nối siết cam ren ngoài không chỉ đảm bảo hiệu suất tối ưu mà còn kéo dài tuổi thọ của hệ thống khí nén. Dưới đây là hướng dẫn chi tiết giúp bạn đưa ra quyết định chính xác và khai thác tối đa công năng của sản phẩm này.

Hướng dẫn lựa chọn đầu nối siết cam ren ngoài

Để chọn được loại đầu nối phù hợp, bạn cần xem xét các yếu tố sau:

• Xác định đường kính ống: Đây là yếu tố cơ bản nhất. Bạn cần biết chính xác đường kính ngoài của ống khí nén mà bạn muốn kết nối. Các kích thước phổ biến là Ø3mm, Ø4mm, Ø6mm. Đầu nối phải có đường kính tương thích để đảm bảo ống được giữ chặt và kín khít.

• Xác định mức ren ngoài: Phần ren ngoài của đầu nối phải khớp với ren trong của cổng kết nối trên thiết bị (van, xi lanh, bộ lọc, v.v.). Các mức ren thông dụng là M3, M4, M5, M6. Việc chọn sai mức ren có thể dẫn đến rò rỉ hoặc không thể lắp đặt.

• Chọn loại đầu nối phù hợp với bố cục:

  • Loại thẳng (Siết cam ren ngoài): Dùng để nối ống thẳng hàng với cổng thiết bị.
  • Loại co góc L (Co siết cam ren ngoài): Dùng khi cần đổi hướng ống 90 độ, giúp tiết kiệm không gian và tạo đường ống gọn gàng.
  • Loại ngã ba (Ngã ba Siết cam giữa ren ngoài): Dùng để chia một đường khí nén thành hai nhánh hoặc kết nối ba đường ống tại một điểm.

• Xem xét vật liệu: Trong môi trường làm việc thông thường, đồng thau mạ niken là đủ. Tuy nhiên, nếu hệ thống tiếp xúc với hóa chất, độ ẩm cao hoặc nhiệt độ khắc nghiệt, thép không gỉ sẽ là lựa chọn bền bỉ hơn.

• Kiểm tra áp suất và nhiệt độ làm việc: Đảm bảo rằng thông số áp suất và nhiệt độ tối đa của đầu nối phù hợp hoặc cao hơn yêu cầu của hệ thống để tránh hỏng hóc và đảm bảo an toàn.

Để có thêm thông tin chi tiết về các loại đầu nối khí nén, bạn có thể truy cập danh mục đầu nối khí nén của Dủ Khang.

Ứng dụng phổ biến của đầu nối siết cam ren ngoài

Thiết bị này có mặt trong hầu hết các hệ thống sử dụng khí nén nhờ tính linh hoạt và hiệu quả của nó:

• Hệ thống tự động hóa công nghiệp: Kết nối các xi lanh khí nén, van điều khiển, bộ gắp robot và các cảm biến trong dây chuyền sản xuất tự động.

• Máy móc sản xuất và lắp ráp: Sử dụng trong các máy đóng gói, máy in, máy dệt, máy gia công kim loại để cung cấp khí nén cho các bộ phận chuyển động.

• Thiết bị y tế và phòng thí nghiệm: Trong các thiết bị cần độ chính xác cao và không rò rỉ khí, như máy phân tích, thiết bị điều khiển khí y tế.

• Công cụ khí nén cầm tay: Kết nối ống khí từ máy nén đến các công cụ như súng phun sơn, máy mài, máy khoan khí nén.

• Hệ thống điều khiển và đo lường: Trong các bảng điều khiển, tủ điện khí nén, nơi cần kết nối nhiều đường ống nhỏ gọn.

Mẹo từ Dủ Khang: Luôn đảm bảo cắt ống khí nén vuông góc và sạch sẽ trước khi lắp vào đầu nối siết cam ren ngoài để đạt được độ kín khít tối đa và tránh làm hỏng gioăng bên trong. Khi tháo ống, hãy nhấn giữ vòng kẹp (siết cam) và kéo ống ra nhẹ nhàng để bảo vệ cả ống và đầu nối.

Câu hỏi thường gặp

1. Đầu nối siết cam ren ngoài có thể tái sử dụng không?
Có, hầu hết các loại đầu nối này đều có thể tái sử dụng nhiều lần. Cơ chế siết cam cho phép tháo lắp ống dễ dàng mà không làm hỏng đầu nối. Tuy nhiên, cần kiểm tra gioăng làm kín và vòng kẹp sau mỗi lần tháo lắp để đảm bảo chúng vẫn còn nguyên vẹn và hoạt động hiệu quả, tránh rò rỉ khí.

2. Làm thế nào để biết kích thước ống và ren cần dùng?
Bạn cần đo đường kính ngoài của ống khí nén hiện có và kiểm tra thông số ren của cổng kết nối trên thiết bị. Kích thước ống thường được ghi rõ trên thân ống (ví dụ: PU-6mm, PA-4mm). Đối với ren, bạn có thể dùng thước cặp hoặc so sánh với bảng tiêu chuẩn ren để xác định mức ren chính xác (ví dụ: M3, M4, M5, M6).

3. Đầu nối siết cam ren ngoài có dùng được cho chất lỏng không?
Mặc dù sản phẩm này được thiết kế chủ yếu cho khí nén và chân không, một số model có thể dùng cho chất lỏng không ăn mòn ở áp suất thấp. Tuy nhiên, để đảm bảo an toàn và độ bền, bạn nên kiểm tra thông số kỹ thuật của nhà sản xuất hoặc tham khảo ý kiến chuyên gia nếu có ý định sử dụng cho chất lỏng.

4. Tại sao ống khí nén bị tuột ra khỏi đầu nối?
Ống bị tuột có thể do một số nguyên nhân: ống không được cắt vuông góc hoặc có vết xước, ống không được đẩy sâu hết cỡ vào đầu nối, vòng kẹp (siết cam) bị mòn hoặc hỏng, hoặc áp suất hệ thống vượt quá giới hạn chịu đựng của đầu nối. Hãy kiểm tra và khắc phục các vấn đề này.

5. Có cần dùng keo dán ren khi lắp đặt đầu nối ren ngoài không?
Đối với các kết nối ren côn (như R hoặc NPT), việc sử dụng băng tan (PTFE tape) hoặc keo dán ren chuyên dụng là cần thiết để đảm bảo độ kín khít. Với ren hệ mét (M), nếu có gioăng cao su đi kèm, có thể không cần băng tan. Tuy nhiên, việc sử dụng băng tan vẫn được khuyến nghị để tăng cường khả năng chống rò rỉ.

6. Làm thế nào để bảo quản đầu nối này?
Để bảo quản sản phẩm, hãy giữ chúng ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và hóa chất ăn mòn. Khi không sử dụng, nên đậy kín hoặc cất trong hộp để tránh bụi bẩn và hư hại cơ học. Kiểm tra định kỳ các gioăng và vòng kẹp để đảm bảo chúng không bị chai cứng hoặc mòn.
