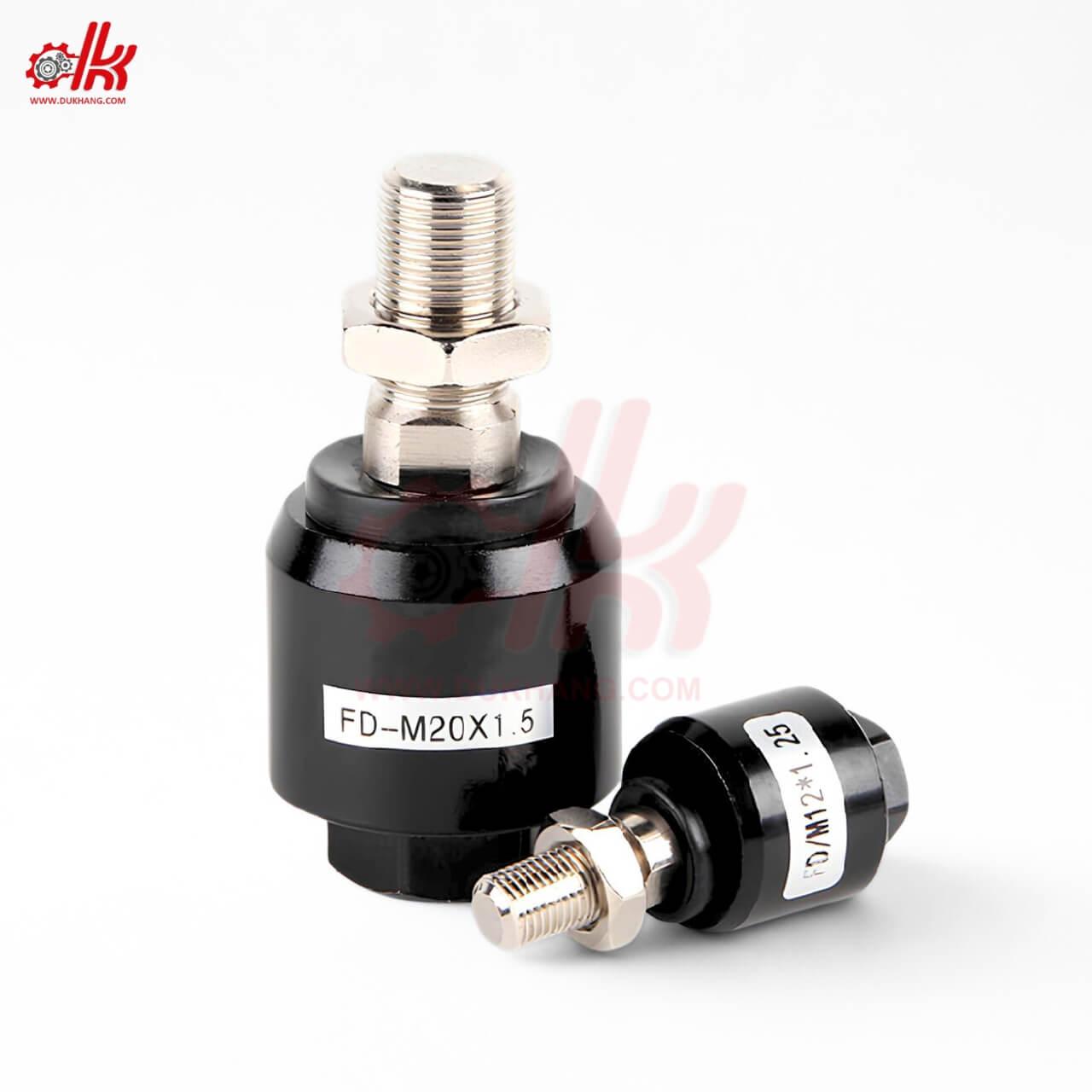

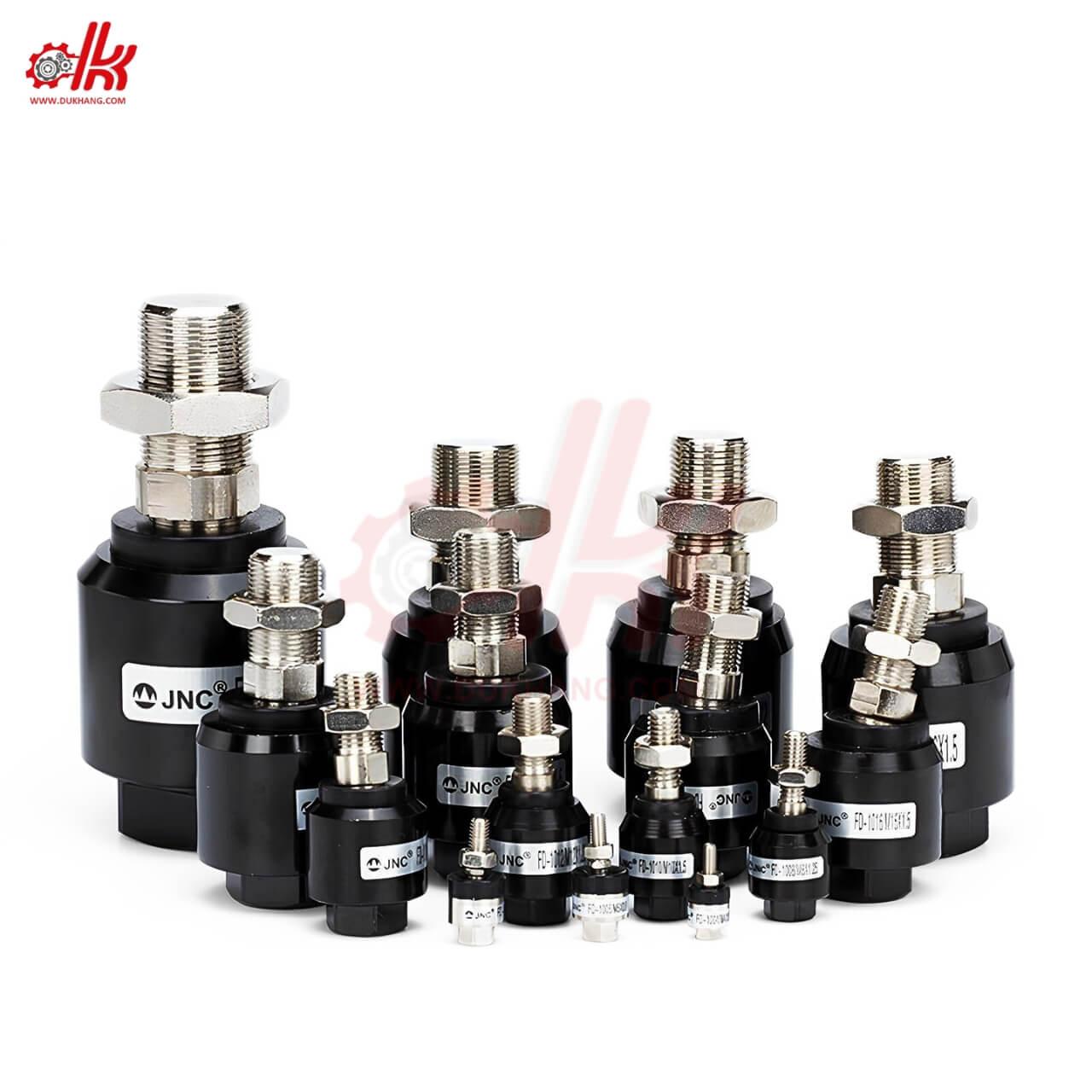

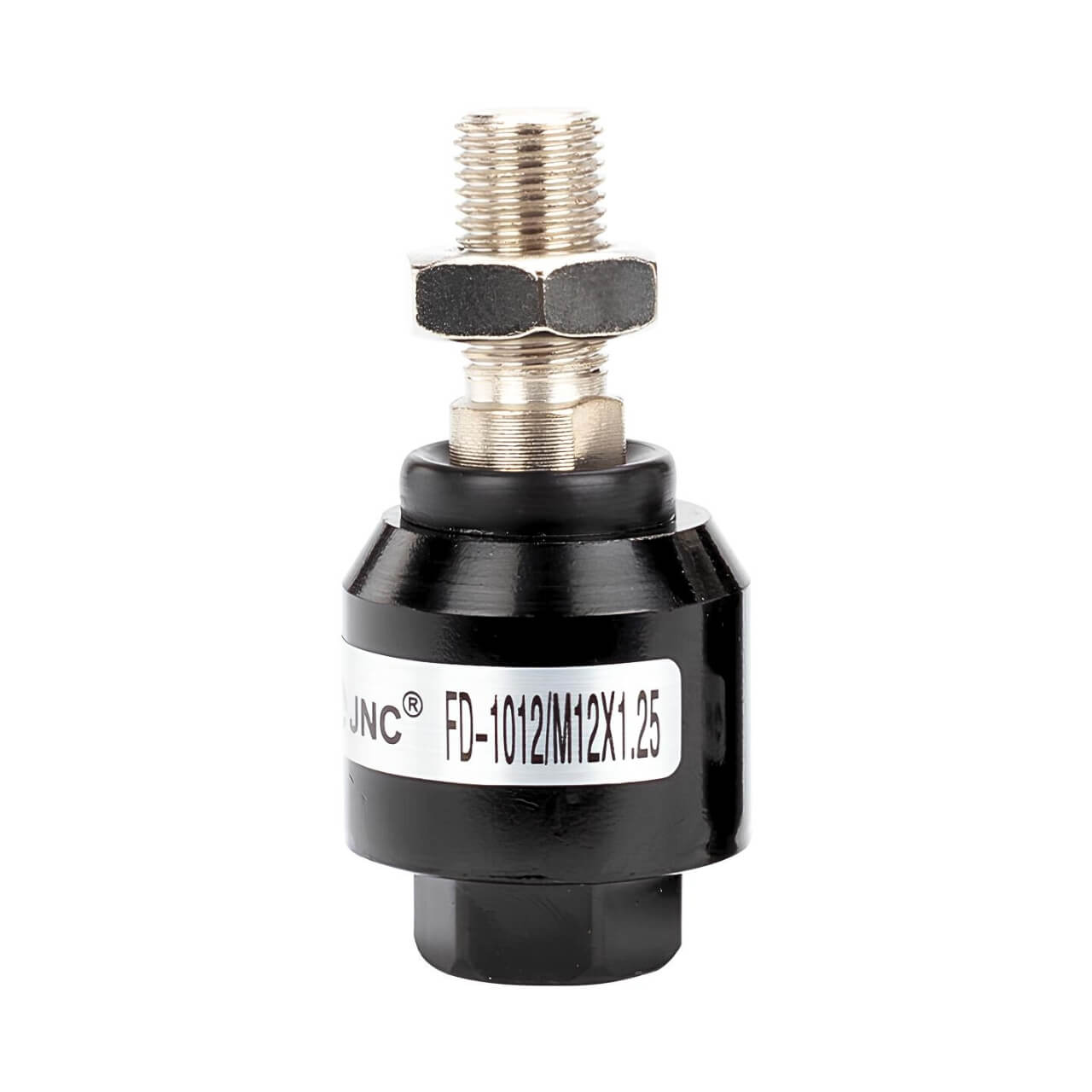

Đầu Lắc Xi Lanh Khí Nén

Giới Thiệu Về Đầu Lắc Xi Lanh Khí Nén

Đầu lắc xi lanh khí nén (còn gọi là khớp nối bi, đầu rotule, đầu khớp cầu) là phụ kiện cơ khí quan trọng được sử dụng để kết nối đầu thanh piston của xi lanh với cơ cấu chuyển động bên ngoài. Với thiết kế có khả năng xoay và dao động linh hoạt, đầu lắc giúp giảm ứng suất, hạn chế mòn lệch tâm và đảm bảo chuyển động mượt mà trong các hệ thống khí nén tự động.

Đặc Điểm Nổi Bật Của Đầu Lắc Xi Lanh Khí Nén

• ✅ Thiết kế khớp cầu linh hoạt: Cho phép dao động nhẹ theo nhiều hướng để bù trừ lệch tâm giữa xi lanh và cơ cấu chuyển động.
• ✅ Chất liệu bền bỉ: Thân làm bằng thép cứng, mạ đen hoặc inox, đầu ren mạ kẽm chống gỉ, hoạt động tốt trong môi trường ẩm, bụi.
• ✅ Dễ dàng lắp đặt: Có thể vặn trực tiếp vào đầu ty piston của xi lanh (thường chuẩn ren M8, M10, M12…).
• ✅ Tích hợp đai ốc khóa: Giúp cố định chắc chắn vị trí, chống lỏng ren trong quá trình làm việc.
• ✅ Phù hợp nhiều dòng xi lanh: Tương thích với xi lanh MAL, SC, SDA, TN, MGPM… của nhiều hãng như Airtac, JNC, STNC, Mindman…

Tóm lại : Đầu lắc xi lanh khí nén là giải pháp hiệu quả giúp đảm bảo kết nối linh hoạt, giảm mòn lệch tâm và tăng độ bền cho hệ thống truyền động bằng xi lanh. Đây là phụ kiện nhỏ nhưng rất cần thiết trong các ứng dụng khí nén hiện đại.

Thông Số Kỹ Thuật Của Đầu Lắc Xi Lanh Khí Nén

• Tên sản phẩm : Đầu Lắc Xi Lanh Khí Nén
• Ren kết nối : M8 – M36
• Loại kết nối : Ren ngoài, có đai ốc khóa
• Góc dao động tối đa : ±10° ~ ±15° (tùy theo thiết kế từng loại đầu lắc)
• Chất liệu thân : Thép hợp kim, khớp bi mạ đen, inox
• Sử dụng cho : Gắn ty xi lanh khí nén công nghiệp
• Tình trạng : Mới 100%

Ưu Điểm Của Đầu Lắc Xi Lanh Khí Nén

Đầu lắc xi lanh là phụ kiện quan trọng giúp tối ưu khả năng truyền động và tăng độ bền cho xi lanh trong hệ thống khí nén. Với thiết kế linh hoạt và vật liệu bền chắc, đầu lắc mang đến nhiều ưu điểm vượt trội mà các kiểu kết nối cứng không thể thay thế:

1. Giảm Lệch Tâm – Hạn Chế Mài Mòn

• ✔ Thiết kế khớp cầu cho phép đầu lắc xoay nhẹ nhiều hướng, giúp bù trừ sai lệch giữa xi lanh và cơ cấu chuyển động.
• ✔ Tránh hiện tượng cong ty, mòn bạc dẫn hướng hoặc gãy ren kết nối do lắp lệch.
• ✔ Đặc biệt hiệu quả trong các hệ thống có sai số lắp đặt hoặc chuyển động không đồng trục.

2. Tăng Độ Linh Hoạt Cho Chuyển Động Tuyến Tính

• ✔ Đầu lắc có khả năng xoay và nghiêng nhẹ, cho phép piston truyền lực một cách mượt mà ngay cả khi cơ cấu gắn ngoài di chuyển theo góc nghiêng.
• ✔ Giúp hệ thống vận hành êm ái, không bị giật hoặc rung trong quá trình làm việc liên tục.

3. Lắp Đặt Dễ Dàng – Tương Thích Cao

• ✔ Sử dụng ren tiêu chuẩn hệ mét (M6, M8, M10, M12, M14, M16…), dễ dàng vặn vào ty xi lanh khí nén.
• ✔ Tích hợp sẵn đai ốc khóa, không cần dụng cụ đặc biệt, tiện lợi cho việc điều chỉnh, bảo trì hoặc thay thế.
• ✔ Phù hợp với nhiều dòng xi lanh như: SC, MAL, SDA, TN, MGPM, CU…

4. Chất Liệu Bền Bỉ – Hoạt Động Ổn Định

• ✔ Thân bằng thép mạ đen hoặc inox, có khả năng chống mài mòn, chống oxy hóa, làm việc ổn định trong môi trường ẩm, bụi hoặc rung động.
• ✔ Khớp bi được gia công chính xác, giúp đầu lắc hoạt động bền bỉ, không rơ sau thời gian dài sử dụng.

5. Giá Thành Hợp Lý – Hiệu Quả Cao

• ✔ Là phụ kiện nhỏ gọn, chi phí thấp nhưng mang lại hiệu quả lớn trong việc tăng tuổi thọ cho xi lanh và cơ cấu truyền động.
• ✔ Dễ dàng thay thế riêng lẻ khi cần mà không ảnh hưởng đến toàn bộ hệ thống.

Tóm lại : Với thiết kế linh hoạt, vật liệu bền chắc và khả năng làm việc hiệu quả trong điều kiện công nghiệp, đầu lắc xi lanh khí nén là lựa chọn tối ưu cho các ứng dụng yêu cầu truyền động tuyến tính chính xác và ổn định.

Cấu Tạo Của Đầu Lắc Xi Lanh Khí Nén

Đầu lắc xi lanh khí nén (ball joint) có cấu tạo đơn giản nhưng mang lại hiệu quả cao trong việc kết nối thanh piston với cơ cấu chuyển động. Mỗi chi tiết đều được thiết kế chính xác, giúp đảm bảo khả năng truyền động linh hoạt, ổn định và độ bền lâu dài trong môi trường công nghiệp.

1. Thân Ngoài (Housing)

• ✔ Là bộ phận chính bao bọc khớp cầu bên trong.
• ✔ Làm từ thép mạ đen, inox hoặc hợp kim cứng, chịu lực tốt và chống oxy hóa.
• ✔ Gia công chuẩn ren trong hoặc ren ngoài (tuỳ model), giúp kết nối trực tiếp với xi lanh hoặc gối đỡ.

2. Khớp Cầu (Ball Joint / Spherical Head)

• ✔ Là phần quan trọng nhất của đầu lắc – cho phép xoay, nghiêng và dao động nhẹ đa hướng.
• ✔ Giúp giảm lệch tâm giữa xi lanh và cơ cấu nhận lực.
• ✔ Làm từ thép tôi cứng, bề mặt được đánh bóng để giảm ma sát và tăng tuổi thọ.

3. Trục Ren Kết Nối (Threaded Rod)

• ✔ Có thể là ren ngoài (male thread) với kích cỡ tiêu chuẩn như M6, M8, M10, M12, M14…
• ✔ Dùng để vặn trực tiếp vào ty xi lanh khí nén.
• ✔ Được gia công chính xác, chịu lực kéo/đẩy lớn mà không bị trượt hoặc mòn ren.

4. Đai Ốc Khóa (Lock Nut)

• ✔ Được lắp kèm theo để siết chặt đầu lắc vào vị trí mong muốn.
• ✔ Giúp cố định phần ren kết nối, tránh bị lỏng do rung động trong quá trình vận hành.
• ✔ Thường làm bằng thép mạ kẽm hoặc inox.

5. Vòng Đệm Chống Mài Mòn (Nếu Có)

• ✔ Một số mẫu cao cấp có thêm vòng đệm giữa khớp bi và vỏ để giảm ma sát.
• ✔ Giúp chuyển động êm hơn và tăng tuổi thọ cho đầu lắc.

Tóm lại : Cấu tạo của đầu lắc xi lanh khí nén tuy nhỏ gọn nhưng rất tối ưu, cho phép hoạt động linh hoạt và ổn định trong các điều kiện làm việc khác nhau. Với sự kết hợp giữa khớp cầu – thân cứng – ren tiêu chuẩn – đai ốc khóa, đây là phụ kiện kết nối không thể thiếu cho các hệ thống truyền động bằng xi lanh khí nén.

Chức Năng Của Đầu Lắc Xi Lanh Khí Nén

Đầu lắc xi lanh khí nén là phụ kiện cơ khí có vai trò quan trọng trong việc kết nối đầu thanh piston của xi lanh với các cơ cấu truyền động bên ngoài. Không chỉ đơn thuần là chi tiết nối ren, đầu lắc còn có nhiều chức năng kỹ thuật hỗ trợ tối ưu cho hệ thống tự động hóa sử dụng xi lanh khí nén.

1. Kết Nối Xi Lanh Với Cơ Cấu Truyền Động

• ● Đầu lắc là điểm trung gian giữa thanh ty piston và cơ cấu nhận lực như tay đòn, bàn trượt, cần gạt…
• ● Giúp truyền lực đẩy hoặc kéo từ xi lanh đến thiết bị chấp hành một cách chính xác và ổn định.

2. Bù Trừ Lệch Tâm Khi Lắp Đặt

• ● Trong thực tế, rất khó để lắp xi lanh và cơ cấu chuyển động hoàn toàn đồng trục.
• ● Đầu lắc có khả năng xoay và nghiêng nhẹ, giúp bù sai số lắp đặt và lệch tâm, giảm mài mòn cho piston và bạc dẫn hướng.
• ● Đặc biệt hữu ích khi xi lanh hoạt động liên tục với tốc độ cao hoặc tải nặng.

3. Hạn Chế Ma Sát Và Mài Mòn

• ● Khi xi lanh bị lệch tâm mà dùng khớp nối cứng, ty piston dễ bị mòn, cong hoặc gãy.
• ● Đầu lắc giúp piston chuyển động êm, tự do trong phạm vi cho phép, giảm lực căng ngang, tránh hỏng hóc sớm.

4. Hỗ Trợ Chuyển Động Linh Hoạt Theo Nhiều Hướng

• ● Phù hợp với các ứng dụng mà cơ cấu chuyển động có góc nghiêng hoặc không cố định, như trong robot, tay gắp, cánh tay cơ khí.
• ● Đầu lắc cho phép kết nối xoay nhẹ hoặc lệch góc nhỏ, giúp hệ thống hoạt động trơn tru, không bị giật.

5. Cố Định Chắc Chắn Và Dễ Dàng Thay Thế

• ● Nhờ thiết kế ren tiêu chuẩn và có đai ốc khóa, đầu lắc dễ dàng vặn vào hoặc tháo ra khỏi ty xi lanh khi cần.
• ● Giúp quá trình bảo trì, thay thế hoặc điều chỉnh vị trí làm việc của xi lanh diễn ra nhanh chóng.

Tóm lại : Đầu lắc xi lanh khí nén không chỉ giúp truyền lực hiệu quả mà còn đóng vai trò then chốt trong việc giảm mài mòn, bù sai số lắp đặt và hỗ trợ chuyển động linh hoạt. Đây là phụ kiện không thể thiếu trong các hệ thống truyền động đòi hỏi độ chính xác, độ bền và tính linh hoạt cao.

Ứng Dụng Của Đầu Lắc Xi Lanh Khí Nén

Đầu lắc xi lanh khí nén là một trong những phụ kiện quan trọng và không thể thiếu trong các hệ thống sử dụng xi lanh khí nén để truyền động. Với khả năng kết nối linh hoạt và hỗ trợ giảm lệch tâm, đầu lắc được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, từ đơn giản đến phức tạp.

1. Dây Chuyền Tự Động Hóa Trong Sản Xuất Công Nghiệp

• ✔ Gắn vào xi lanh trong các hệ thống gắp – đặt – đóng gói – phân loại sản phẩm.
• ✔ Đầu lắc giúp xi lanh truyền lực đến cơ cấu chuyển động mà không yêu cầu lắp đặt hoàn toàn đồng trục.
• ✔ Ứng dụng phổ biến trong ngành điện tử, thực phẩm, bao bì, cơ khí lắp ráp.

2. Máy Ép, Máy Dập, Máy Đóng Gói Khí Nén

• ✔ Kết nối piston xi lanh với bàn ép, cần dập hoặc tay gạt… trong các thiết bị tạo lực tuyến tính.
• ✔ Đầu lắc cho phép chuyển động chính xác, ổn định ngay cả khi bàn máy hoặc cơ cấu ép hơi lệch nhẹ.

3. Robot Công Nghiệp Và Cánh Tay Cơ Khí

• ✔ Sử dụng trong các robot có cánh tay sử dụng xi lanh khí nén làm cơ cấu chấp hành.
• ✔ Đầu lắc giúp gắn xi lanh vào các khớp di động với khả năng điều chỉnh linh hoạt theo nhiều hướng.
• ✔ Hỗ trợ chuyển động mềm mại, không bị kẹt hoặc giật khi thay đổi góc.

4. Hệ Thống Truyền Động Trên Các Module Tùy Chỉnh

• ✔ Đầu lắc thường được sử dụng trong các bàn trượt, tay kẹp, mô-đun điều khiển tuyến tính… có yêu cầu bù góc và chuyển động dao động nhỏ.
• ✔ Phù hợp với các cơ cấu làm việc liên tục, tốc độ cao và yêu cầu độ chính xác lặp lại.

5. Ngành Cơ Khí Chế Tạo Máy Và Tự Động Hóa

• ✔ Đầu lắc được dùng trong các máy thiết kế riêng, máy tự động hóa theo yêu cầu như máy kiểm tra linh kiện, máy cấp liệu, hệ thống đóng/mở van tự động…
• ✔ Giúp các kỹ sư cơ khí tối ưu thiết kế và giảm rủi ro mài mòn do sai số lắp đặt.

6. Thiết Bị Chuyển Động Có Kết Cấu Không Cố Định

• ✔ Sử dụng trong các trường hợp cần di chuyển theo phương nghiêng hoặc có độ rung, nơi mà khớp cố định không còn phù hợp.
• ✔ Đầu lắc giúp tăng độ bền và giảm lực xoắn, lực uốn không mong muốn lên thanh piston.

Tóm lại : Với tính ứng dụng linh hoạt, khả năng truyền lực hiệu quả và hỗ trợ giảm mòn, đầu lắc xi lanh khí nén là giải pháp không thể thiếu trong nhiều ngành công nghiệp hiện đại. Dù ở bất kỳ hệ thống tự động nào – từ đơn giản đến phức tạp – đầu lắc luôn giúp tối ưu hiệu suất và tuổi thọ cho xi lanh khí nén.

Những Lưu Ý Khi Sử Dụng Đầu Lắc Xi Lanh Khí Nén

Mặc dù đầu lắc xi lanh khí nén là một phụ kiện đơn giản và dễ lắp đặt, nhưng để đảm bảo hoạt động ổn định, an toàn và kéo dài tuổi thọ cho cả xi lanh và hệ thống cơ cấu, người sử dụng cần lưu ý một số điểm quan trọng dưới đây:

1. Chọn Đúng Kích Cỡ Ren Phù Hợp Với Xi Lanh

• ✔ Mỗi xi lanh sẽ có một chuẩn ren ty piston khác nhau (M6, M8, M10, M12, M14…).
• ✔ Lựa chọn sai ren sẽ gây tuôn ren, lỏng lẻo hoặc không lắp được đầu lắc vào piston.
• ✔ Nên kiểm tra kỹ thông số kỹ thuật trước khi đặt hàng hoặc thay thế.

2. Siết Đúng Lực – Không Quá Lỏng Hoặc Quá Cứng

• ✔ Siết quá lỏng → đầu lắc dễ tuột, rung lắc khi vận hành.
• ✔ Siết quá cứng → có thể làm gãy ren hoặc biến dạng khớp cầu.
• ✔ Sử dụng đai ốc khóa đi kèm để cố định vị trí đầu lắc sau khi lắp.

3. Tránh Lệch Tâm Quá Mức

• ✔ Đầu lắc có khả năng bù trừ góc lệch nhẹ, nhưng nếu lệch quá nhiều, sẽ tạo áp lực không đều lên ty piston.
• ✔ Điều này dễ dẫn đến mài mòn bạc dẫn hướng, gãy ty, hoặc hỏng piston về lâu dài.

4. Không Dùng Trong Ứng Dụng Tải Nặng Vượt Giới Hạn

• ✔ Mỗi đầu lắc có giới hạn chịu tải và lực tác động nhất định.
• ✔ Nếu dùng trong hệ thống ép, dập hoặc tải trọng lớn, nên kiểm tra khả năng chịu lực theo thông số nhà sản xuất.
• ✔ Tránh để đầu lắc trở thành “điểm yếu” trong hệ truyền động.

5. Bôi Trơn Đúng Cách Nếu Cần Thiết

• ✔ Một số loại đầu lắc có thể cần bôi trơn định kỳ tại khớp cầu để tránh khô, kẹt.
• ✔ Tuy nhiên, không nên bôi trơn quá nhiều, tránh dầu bám bụi gây mài mòn nhanh.

6. Kiểm Tra Và Bảo Trì Định Kỳ

• ✔ Sau thời gian sử dụng, nên kiểm tra độ rơ của khớp cầu. Nếu có tiếng kêu, rung lắc hoặc kẹt, nên thay thế.
• ✔ Lau sạch bụi bẩn, dầu mỡ bám quanh đầu lắc để đảm bảo chuyển động mượt mà và ổn định.

Tóm lại : Việc sử dụng đúng kỹ thuật và bảo trì định kỳ sẽ giúp đầu lắc xi lanh khí nén phát huy tối đa hiệu quả, tăng tuổi thọ cho xi lanh và đảm bảo độ an toàn cho toàn bộ hệ thống truyền động. Đây là chi tiết nhỏ nhưng giữ vai trò then chốt trong độ bền và hiệu suất làm việc của thiết bị khí nén.
