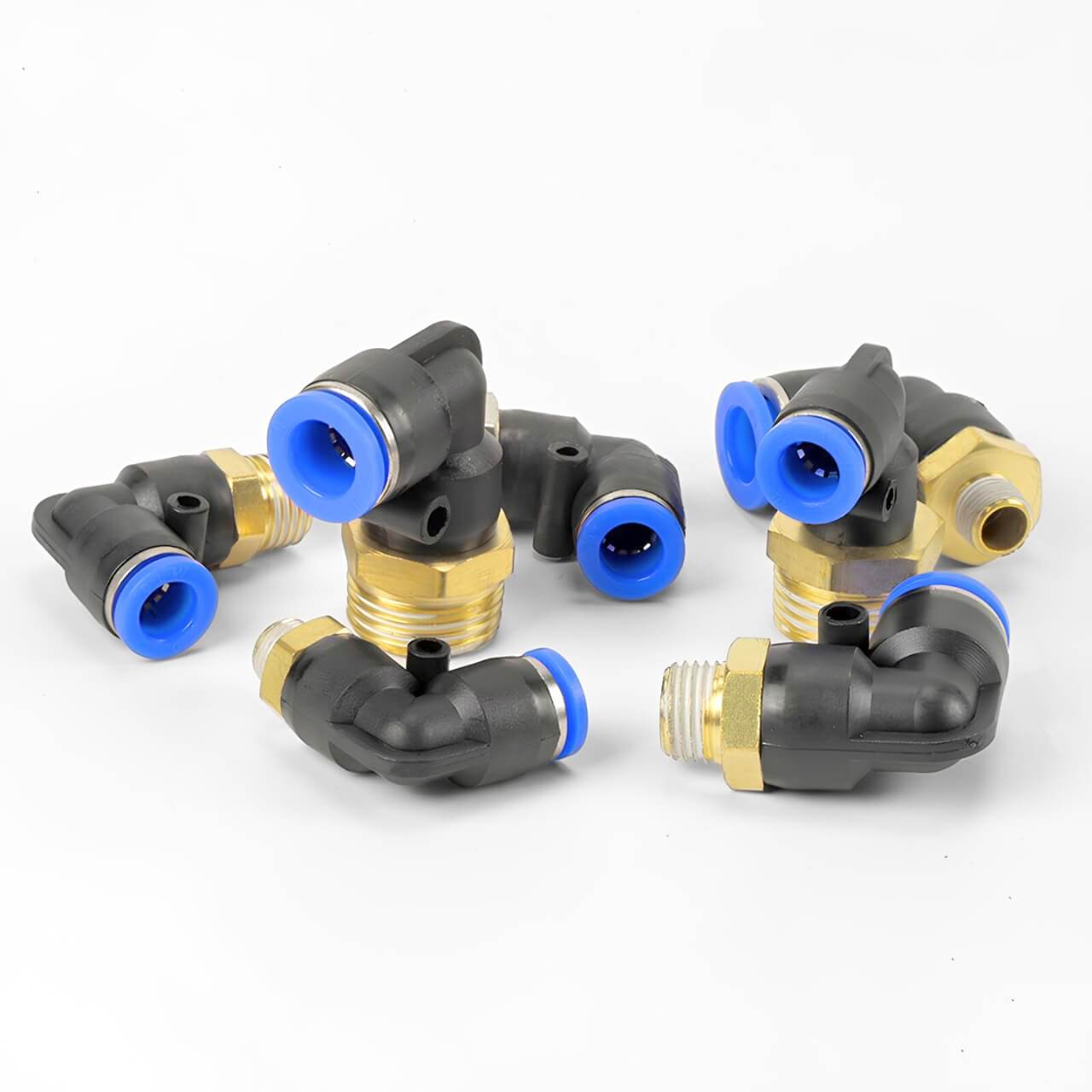

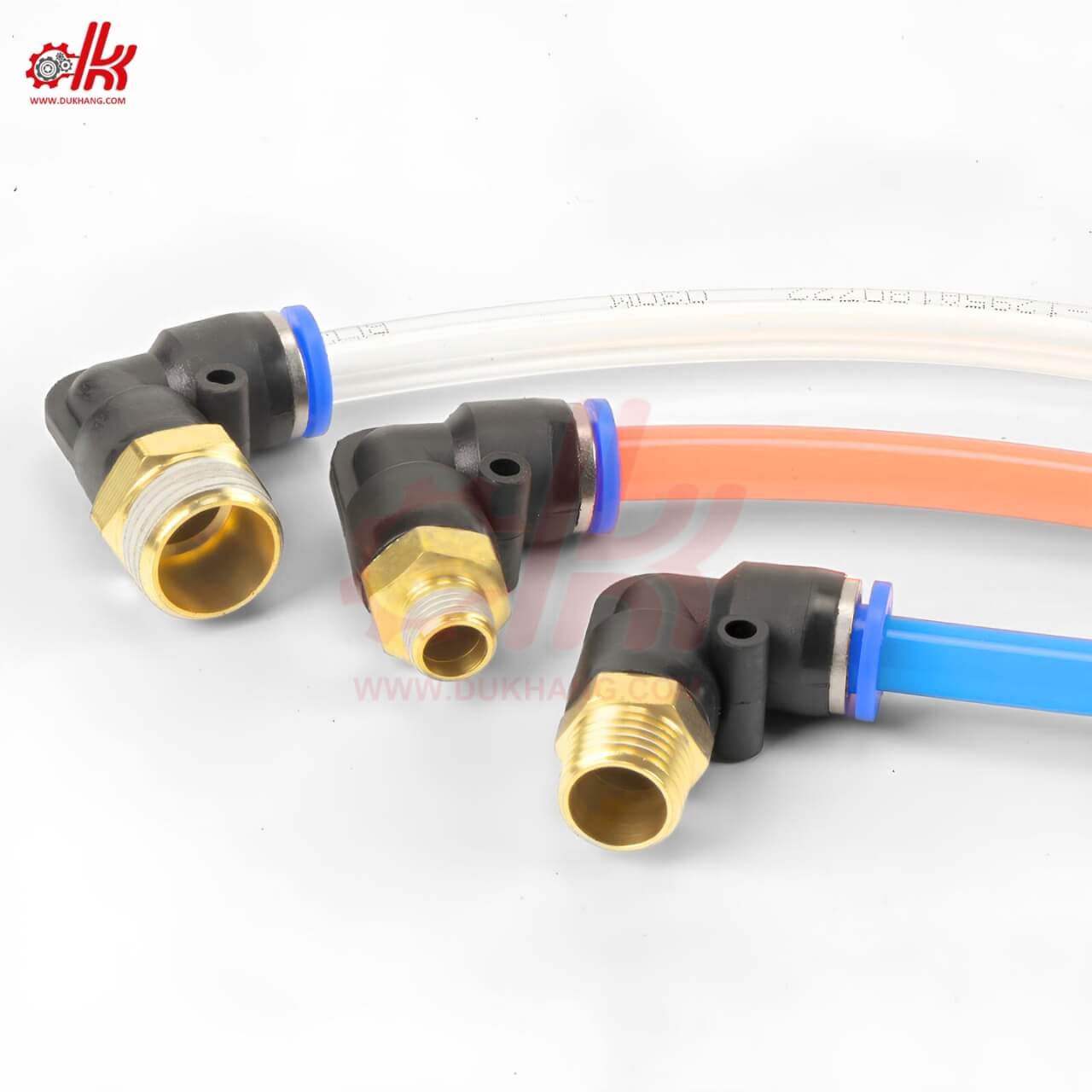

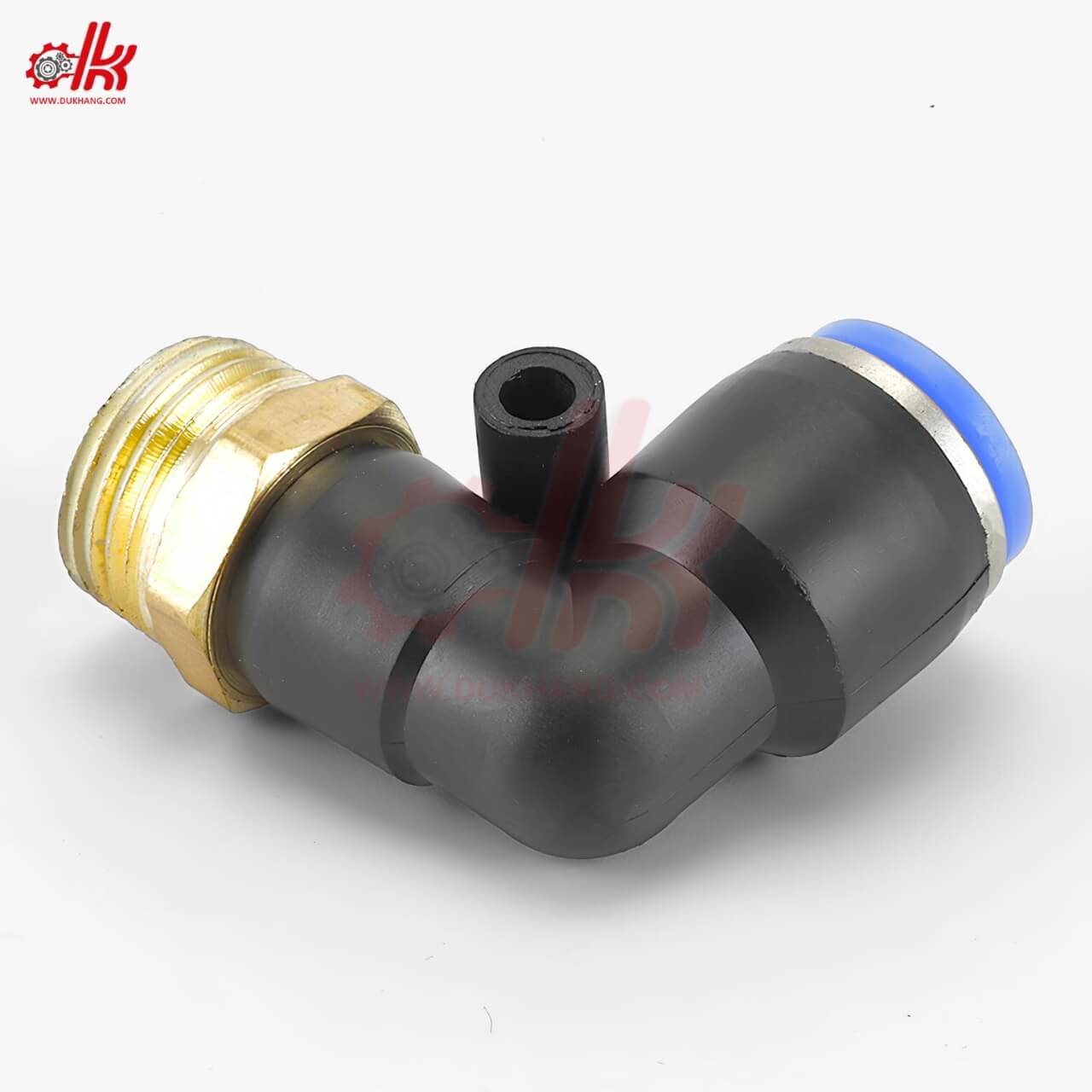

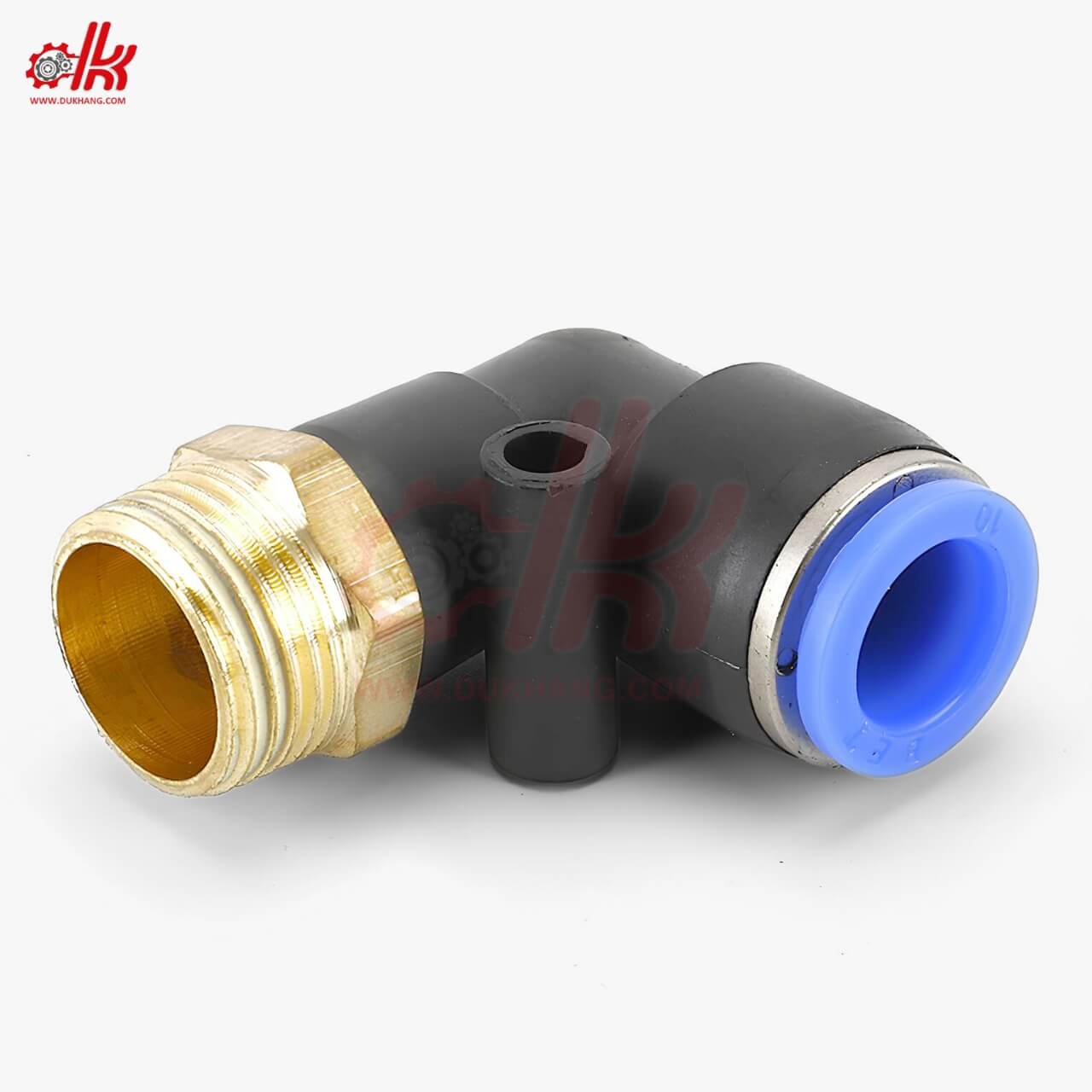

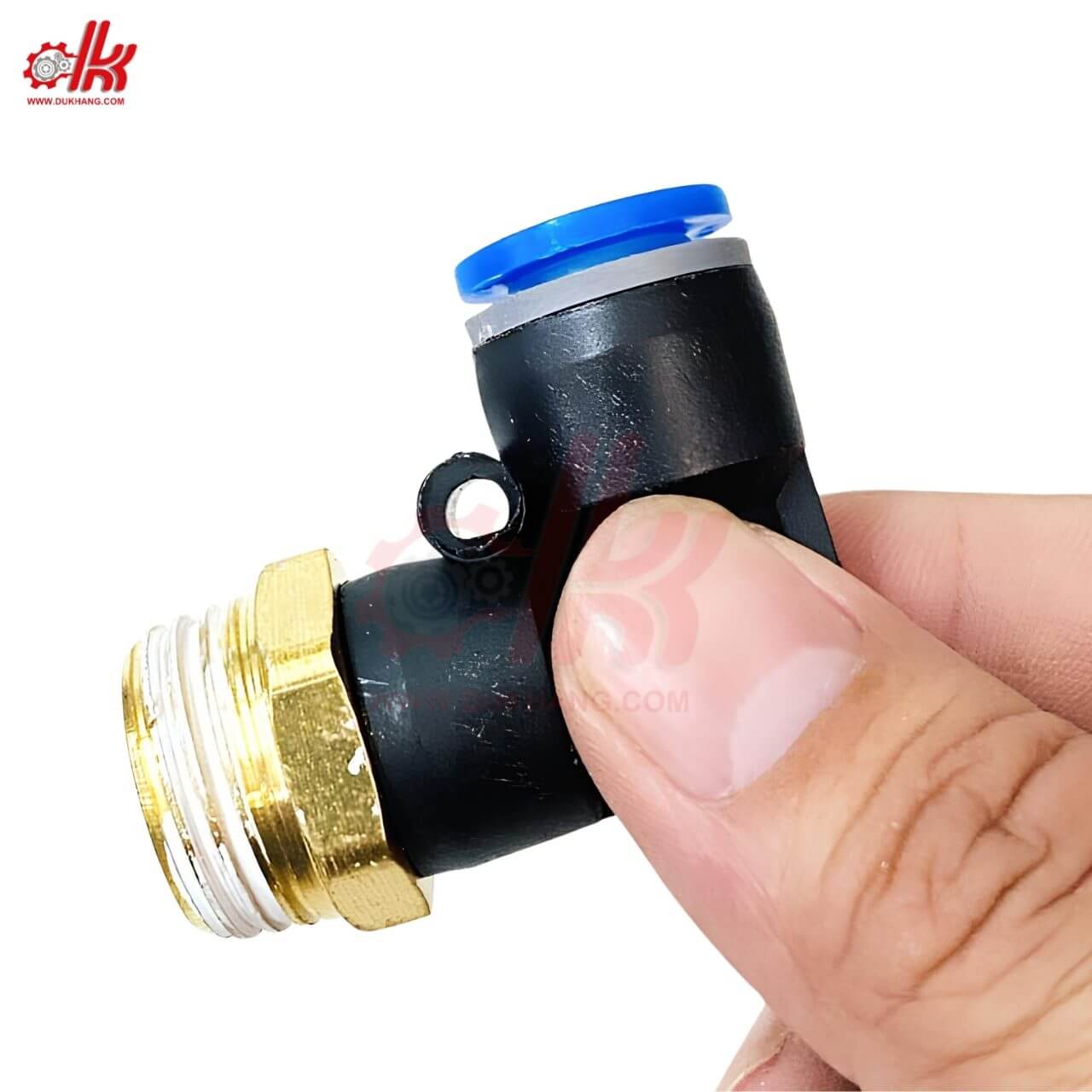

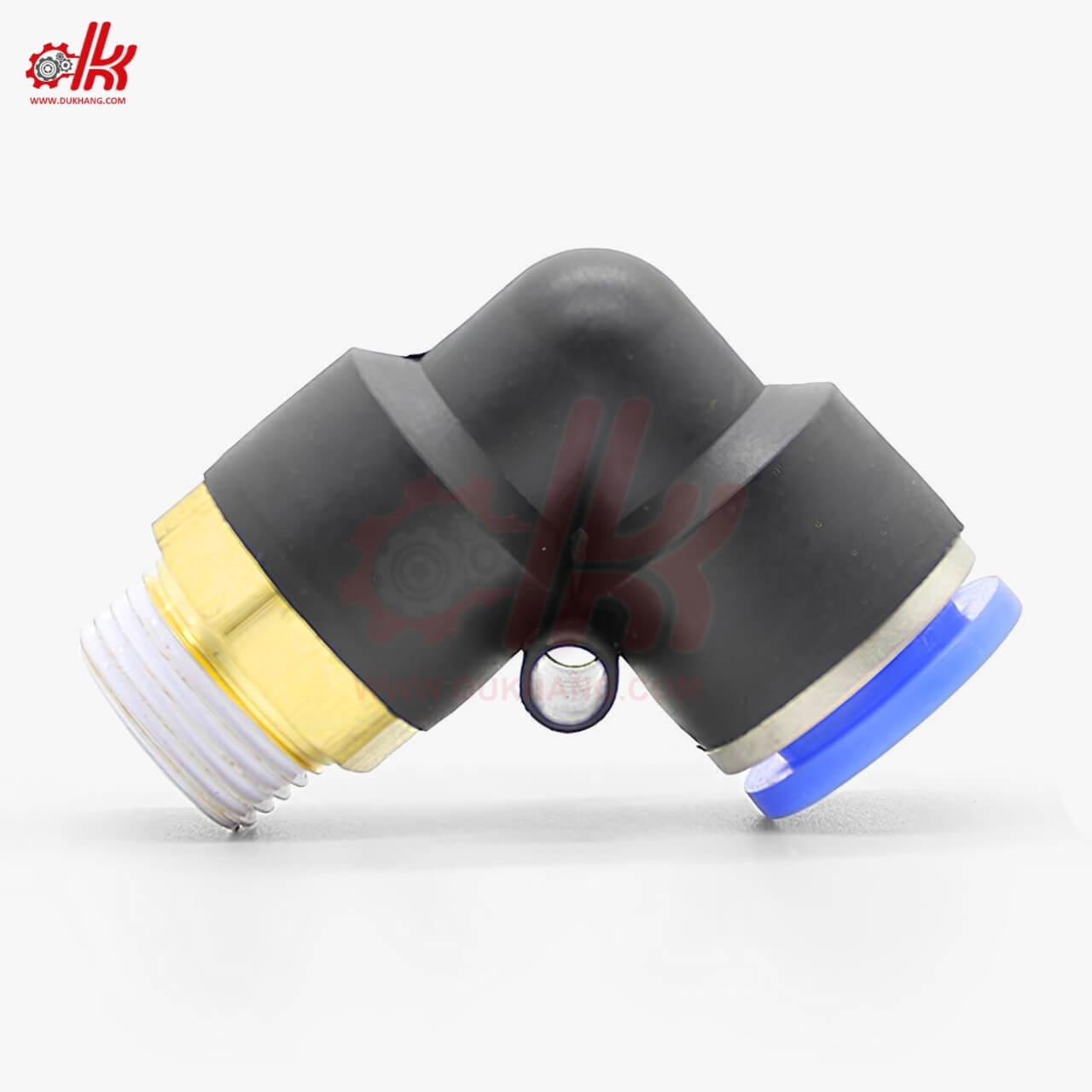

Co Nối Khí Nén Ren Ngoài PL

Giới Thiệu Về Co Nối Khí Nén Ren Ngoài PL

Co nối khí nén ren ngoài PL là phụ kiện chuyên dụng dùng trong hệ thống khí nén để kết nối giữa ống hơi và thiết bị khí có đầu ren ngoài, với thiết kế góc vuông 90° dạng chữ L. Đây là một trong những loại co nối phổ biến nhất nhờ tính nhỏ gọn, dễ lắp đặt và linh hoạt trong không gian hẹp. Sản phẩm phù hợp cho các ứng dụng khí nén công nghiệp như máy ép khí, máy đóng gói, máy tự động hóa, hệ thống xi lanh khí nén, tủ điện khí, v.v.

Đặc Điểm Nổi Bật Của Co Nối Khí Nén Ren Ngoài PL

• ✅ Thiết kế dạng góc chữ L (90°) giúp tiết kiệm không gian, phù hợp vị trí góc, hẹp.
• ✅ Một đầu ren ngoài – một đầu ống đẩy nhanh, thuận tiện kết nối mà không cần dụng cụ đặc biệt.
• ✅ Cấu tạo chắc chắn, chịu áp tốt, dễ tháo lắp, chống rò rỉ.
• ✅ Chất liệu nhựa kỹ thuật kết hợp đồng thau mạ, bền bỉ, không gỉ sét, chịu được môi trường ẩm và rung động.
• ✅ Nhiều kích cỡ phổ biến: Φ6, Φ8, Φ10, Φ12 kết hợp với ren PT1/8″, PT1/4″, PT3/8″, PT1/2″…

Tóm lại : Co nối khí nén ren ngoài PL là phụ kiện không thể thiếu trong hệ thống khí nén công nghiệp nhờ vào thiết kế góc 90° thông minh, dễ kết nối, kín khí tốt và độ bền cao. Sản phẩm phù hợp cho nhiều ngành nghề sử dụng khí nén như cơ khí, điện tử, đóng gói, thực phẩm, tự động hóa, giúp giảm chi phí – tăng hiệu quả – tối ưu không gian.

Thông Số Kỹ Thuật Của Co Nối Khí Nén Ren Ngoài PL

• Tên sản phẩm : Co Nối Khí Nén Ren Ngoài PL
• Kích thước ren : M5, 1/8″, 1/4″, 3/8″, 1/2″
• Kích thước lỗ : Φ4mm, Φ6mm, Φ8mm, Φ10mm, Φ12mm, Φ14mm, Φ16mm
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 80 độ C
• Chất liệu thân : Nhựa cứng
• Sử dụng cho : Khí nén
• Hãng sản xuất : Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Co Nối Khí Nén Ren Ngoài PL

Co nối khí nén ren ngoài PL là phụ kiện kết nối dạng góc 90°, kết hợp giữa một đầu ren ngoài và một đầu ống khí. Sản phẩm được ưa chuộng trong hầu hết các hệ thống khí nén nhờ thiết kế gọn gàng, dễ lắp ráp và độ kín khí cao.

1. Thiết Kế Góc Vuông 90° – Tối Ưu Không Gian

• ✔ Dạng chữ L giúp kết nối ống khí theo phương vuông góc, phù hợp với vị trí lắp đặt hẹp, góc cạnh hoặc gần vách.
• ✔ Giúp giảm độ cong của ống, tránh gãy gập khi lắp đặt ở các góc xoay hoặc bo hẹp.

2. Kết Nối Nhanh – Không Cần Dụng Cụ Phức Tạp

• ✔ Một đầu sử dụng ống hơi gài nhanh (push-in), chỉ cần ấn vào là khớp, không cần quấn keo hoặc siết bulông.
• ✔ Dễ tháo ra bằng tay, giúp tiết kiệm thời gian lắp ráp, bảo trì hoặc thay thế.

3. Chất Liệu Bền Bỉ – Chống Ăn Mòn – Chịu Áp Tốt

• ✔ Thân nhựa PBT kỹ thuật chịu lực, chống va đập, chống nhiệt độ và độ ẩm cao.
• ✔ Phần ren làm từ đồng thau mạ niken chống gỉ sét – phù hợp môi trường nhà xưởng, tủ điều khiển, máy móc tự động.
• ✔ Chịu được áp suất lên đến 10 bar, dùng tốt trong đa số hệ thống khí nén tiêu chuẩn.

4. Độ Kín Khí Cao – Không Rò Rỉ

• ✔ Tích hợp ron cao su NBR hoặc Viton ngay trong đầu ren và ngàm ống, đảm bảo kín khí tuyệt đối khi vận hành.
• ✔ Hạn chế tiêu hao năng lượng, duy trì áp suất ổn định cho toàn hệ thống.

5. Đa Dạng Kích Cỡ – Dễ Tùy Chọn Theo Nhu Cầu

• ✔ Có sẵn các size phổ biến:
• ✔ Đầu ống hơi: Φ4, Φ6, Φ8, Φ10, Φ12
• ✔ Ren ngoài: PT1/8″, PT1/4″, PT3/8″, PT1/2″
• ✔ Phù hợp lắp với ống PU, PA, PE và các van, xi lanh khí nén chuẩn quốc tế.

6. Chi Phí Thấp – Hiệu Quả Cao

• ✔ Giá thành rẻ, dễ tìm mua, thay thế nhanh chóng → tiết kiệm chi phí đầu tư và bảo trì hệ thống.
• ✔ Là giải pháp tối ưu cho các nhà xưởng tự động hóa, máy đóng gói, lắp ráp, dán nhãn, chiết rót, v.v.

Tóm lại : Co nối khí nén ren ngoài PL là phụ kiện khí nén thông dụng với nhiều ưu điểm: thiết kế góc L thông minh, kết nối nhanh, vật liệu bền, chống rò rỉ và phù hợp nhiều kích cỡ. Đây là giải pháp hiệu quả, gọn gàng và tiết kiệm cho mọi hệ thống khí nén công nghiệp hiện đại.

Cấu Tạo Của Co Nối Khí Nén Ren Ngoài PL

Co nối khí nén ren ngoài PL là phụ kiện nối nhanh dạng góc 90°, được thiết kế để kết nối ống khí mềm với các thiết bị khí nén có đầu ren. Nhờ cấu trúc nhỏ gọn và khả năng kết nối nhanh, sản phẩm này được sử dụng rộng rãi trong hệ thống khí nén tự động hóa công nghiệp. Cấu tạo của co PL được tối ưu để đảm bảo kín khí, chống rung, chịu áp lực và dễ tháo lắp.

1. Thân Co Nối (Body)

• ● Được chế tạo từ nhựa kỹ thuật PBT (Polybutylene Terephthalate) – có độ cứng cao, chịu lực và chống ăn mòn tốt.
• ● Hình dáng chữ L (góc 90°), giúp dẫn hướng ống hơi theo phương vuông góc, thích hợp với không gian hẹp hoặc bố trí góc máy.

2. Đầu Ren Ngoài (Male Threaded End)

• ● Là đầu kết nối với van, xi lanh hoặc thiết bị có lỗ ren trong.
• ● Thường làm từ đồng thau mạ niken, giúp chống gỉ sét – dẫn khí tốt – tăng độ bền.
• ● Các chuẩn ren phổ biến: PT1/8″, PT1/4″, PT3/8″, PT1/2″ – theo tiêu chuẩn ren khí nén quốc tế BSPT.
• ● Đầu ren có tích hợp vòng gioăng cao su hoặc quấn sẵn keo chống rò khí.

3. Đầu Nối Ống Hơi (Push-in Fitting)

• ● Là đầu còn lại của co nối, dùng để gắn trực tiếp với ống hơi PU, PA, PE.
• ● Thiết kế dạng push-in: chỉ cần đẩy ống vào là khớp, không cần dụng cụ.
• ● Có chốt giữ bằng kim loại và vòng gài nhựa giúp cố định ống chắc chắn, không bung khi có áp suất.

4. Vòng Giữ Ống (Collet Clamp)

• ● Được đặt ở miệng đầu nối nhanh, làm từ nhựa hoặc inox.
• ● Khi đẩy ống vào, vòng giữ sẽ tự động kẹp chặt thành ống, chống tuột.
• ● Để tháo ống, chỉ cần nhấn nhẹ vòng collet là có thể rút ống ra dễ dàng.

5. Gioăng Làm Kín (O-Ring Seal)

• ● Bố trí bên trong đầu nối ống và đầu ren, thường làm từ cao su NBR hoặc silicone.
• ● Tác dụng: ngăn khí rò rỉ ra ngoài khi vận hành ở áp suất cao, đảm bảo an toàn cho toàn bộ hệ thống.

6. Vòng Đệm / Long Đen Chống Rung (Tùy Model)

• ● Một số phiên bản có thêm long đen cao su hoặc vòng kim loại tại điểm kết nối ren → giúp chống rung, siết chặt hơn và chống lỏng ren.

Tóm lại : Co nối khí nén ren ngoài PL có cấu tạo gồm 2 phần chính: đầu ren ngoài bằng đồng thau và đầu nối nhanh dạng push-in, kết hợp với các chi tiết như thân PBT, gioăng làm kín, collet giữ ống và vòng đệm, giúp sản phẩm hoạt động ổn định, kín khí, dễ lắp đặt và tháo rời.

Chức Năng Của Co Nối Khí Nén Ren Ngoài PL

Co nối khí nén ren ngoài PL là một loại phụ kiện chuyên dụng trong hệ thống khí nén, có thiết kế dạng góc vuông 90° với một đầu nối ren ngoài và một đầu ống đẩy nhanh. Sản phẩm được dùng để kết nối ống khí mềm với các thiết bị có ren trong như van điện từ, xi lanh, bộ lọc, đồng hồ đo áp… Chức năng chính của co nối PL là dẫn khí, chuyển hướng dòng khí và tạo kết nối chắc chắn, kín khí giữa ống và thiết bị.

1. Kết Nối Ống Khí Với Thiết Bị Có Ren Trong

• ✔ Đầu ren ngoài của co PL dùng để lắp vào các cổng ren trong của van điện từ, bộ lọc khí, xi lanh hoặc tủ khí.
• ✔ Đầu còn lại dạng push-in (gài nhanh) kết nối trực tiếp với ống khí PU, PE, PA mà không cần keo hoặc kẹp.

2. Chuyển Hướng Dòng Khí 90°

• ✔ Thiết kế dạng góc vuông giúp chuyển hướng dòng khí từ trục thẳng sang ngang (hoặc ngược lại).
• ✔ Tối ưu cho các vị trí góc hẹp, tránh việc bẻ cong ống làm giảm lưu lượng hoặc gây gãy ống.

3. Tiết Kiệm Không Gian Lắp Đặt

• ✔ Nhờ cấu trúc chữ L, co nối PL cho phép bố trí đường ống khoa học và gọn gàng hơn so với nối thẳng.
• ✔ Phù hợp trong tủ điện khí nén, cụm van trung tâm, hoặc vị trí gần tường, vách ngăn.

4. Dẫn Khí Ổn Định – Chống Rò Rỉ

• ✔ Kết cấu co nối với gioăng làm kín và khớp giữ chắc chắn, đảm bảo luồng khí liên tục, áp suất ổn định và không rò rỉ.
• ✔ Hỗ trợ duy trì hiệu suất cho toàn bộ hệ thống khí nén, giảm tiêu hao năng lượng.

5. Hỗ Trợ Tháo Lắp – Bảo Trì Dễ Dàng

• ✔ Nhờ thiết kế đầu nối nhanh, co PL cho phép tháo lắp ống hơi đơn giản, không cần dụng cụ.
• ✔ Rất thuận tiện khi bảo trì, thay thế hoặc di chuyển thiết bị, đặc biệt trong các dây chuyền sản xuất yêu cầu linh hoạt.

6. Chịu Áp Và Chống Rung Tốt

• ✔ Với vật liệu như nhựa PBT và đồng mạ niken, co nối PL chịu được áp suất làm việc từ 0–1.0 MPa, hoạt động ổn định trong môi trường rung động nhẹ.

Tóm lại : Chức năng chính của co nối khí nén ren ngoài PL là tạo kết nối góc 90° giữa ống khí và thiết bị ren trong, giúp chuyển hướng dòng khí, dẫn khí an toàn, chống rò rỉ và tối ưu không gian lắp đặt. Đây là phụ kiện không thể thiếu trong các hệ thống khí nén công nghiệp hiện đại, từ máy móc cơ khí đến dây chuyền tự động hóa.

Ứng Dụng Của Co Nối Khí Nén Ren Ngoài PL

Co nối khí nén ren ngoài PL là loại phụ kiện kết nối phổ biến trong hệ thống khí nén công nghiệp, chuyên dùng để nối ống hơi với các thiết bị có cổng ren trong như van điện từ, xi lanh khí, bộ lọc khí, cảm biến, v.v. Với thiết kế góc vuông 90° và khả năng kết nối nhanh, sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực đòi hỏi sự chính xác, linh hoạt và hiệu suất cao.

1. Hệ Thống Khí Nén Công Nghiệp

• ✔ Dùng để kết nối ống hơi PU/PE với các van điện từ, bộ lọc FR.L, xi lanh khí nén, cảm biến áp suất…
• ✔ Gắn vào tủ điện, tủ điều khiển khí nén hoặc cụm chia khí trung tâm để dẫn khí tới các thiết bị chấp hành.

2. Máy Đóng Gói – Chiết Rót – Dán Nhãn Tự Động

• ✔ Trong các dây chuyền đóng gói thực phẩm, dược phẩm, nước giải khát, co PL giúp kết nối nhanh ống dẫn khí đến đầu kẹp, đầu đẩy, đầu dán nhãn…
• ✔ Tối ưu cho không gian hẹp bên trong máy, giúp gọn gàng và dễ bố trí.

3. Máy Ép – Máy Dập – Máy Cắt CNC

• ✔ Kết nối khí nén đến các xi lanh kẹp, định vị hoặc nâng hạ trong máy ép nhựa, máy dập cơ khí, máy CNC…
• ✔ Cho phép thay thế, bảo trì hoặc chỉnh hướng dẫn khí nhanh chóng mà không cần cắt ống.

4. Robot Gắp – Cánh Tay Tự Động

• ✔ Co PL được lắp trên tay gắp khí nén hoặc cơ cấu chuyển động quay – gấp – nghiêng, nơi cần thay đổi hướng ống khí để tránh gãy gập.
• ✔ Giúp robot hoạt động mượt mà, không cản trở do ống bị uốn cong sai hướng.

5. Tủ Điện – Tủ Điều Khiển Tự Động

• ✔ Trong các tủ điều khiển khí nén, co PL dùng để gom ống theo bố trí 90°, đưa khí vào các cổng thiết bị gọn gàng – ngăn nắp.
• ✔ Giúp tăng tính chuyên nghiệp cho hệ thống, dễ kiểm tra và bảo trì.

6. Ngành Gỗ – Bao Bì – In Ấn – Thực Phẩm

• ✔ Được ứng dụng rộng rãi trong máy chà nhám, máy cắt gỗ CNC, máy in, máy hút chân không, hệ thống cấp khí cho thiết bị sấy, làm mát…
• ✔ Phù hợp môi trường có bụi, rung nhẹ, hoặc yêu cầu lắp đặt nhanh – gọn.

Tóm lại : Co nối khí nén ren ngoài PL có ứng dụng đa dạng trong các hệ thống khí nén công nghiệp như: máy móc tự động, dây chuyền sản xuất, tủ khí, robot công nghiệp, máy CNC và thiết bị hỗ trợ. Nhờ thiết kế góc 90° tiện lợi, khả năng kết nối nhanh – kín khí, sản phẩm giúp tối ưu không gian lắp đặt, tăng hiệu quả vận hành và giảm thời gian bảo trì.

Những Lưu Ý Khi Sử Dụng Co Nối Khí Nén Ren Ngoài PL

Co nối khí nén ren ngoài PL là phụ kiện kết nối ống hơi dạng góc 90°, có ưu điểm gọn, kín khí và dễ lắp. Tuy nhiên, để sử dụng hiệu quả và lâu dài, người dùng cần lưu ý một số điểm quan trọng về lựa chọn đúng loại, kỹ thuật lắp đặt và bảo trì định kỳ.

1. Chọn Đúng Loại Kích Cỡ Và Chuẩn Ren

• ● Cần xác định đường kính ống hơi (Φ4, Φ6, Φ8, Φ10, Φ12) và chuẩn ren tương ứng (PT1/8″, PT1/4″, PT3/8″, PT1/2″) trước khi chọn mua.
• ● Dùng sai ren hoặc size sẽ gây lỏng kết nối, xì khí hoặc không lắp được.

2. Không Ép Quá Mạnh Khi Cắm Ống Vào

• ● Khi đẩy ống vào đầu push-in, chỉ cần ấn thẳng – không vặn xoắn hoặc dùng lực quá mạnh để tránh làm hỏng ngàm giữ hoặc gioăng bên trong.
• ● Nên cắt đầu ống hơi thật thẳng và sạch bụi trước khi gắn để đảm bảo độ kín khí.

3. Siết Vừa Tay Đầu Ren – Không Dùng Lực Quá Mạnh

• ● Khi lắp đầu ren vào thiết bị, chỉ nên vặn vừa đủ chặt, tránh siết quá lực gây nứt ren, biến dạng hoặc gãy co nối.
• ● Nếu cần tăng kín khí, nên dùng băng keo non PTFE đúng kỹ thuật – không dùng keo dán.

4. Lắp Đặt Ở Vị Trí Ít Rung, Không Bị Căng Ống

• ● Tránh để ống hơi bị kéo căng hoặc đè gập ở đầu nối → dễ gây bung ống hoặc rò khí.
• ● Nên bố trí co PL theo đúng hướng dòng khí, giảm bẻ gập ống và tăng độ bền của ngàm giữ.

5. Kiểm Tra Định Kỳ Độ Kín Khí

• ● Sau khi lắp đặt, nên kiểm tra bằng bình xịt bọt khí hoặc máy dò khí để phát hiện rò rỉ sớm.
• ● Định kỳ tháo ống ra vệ sinh đầu nối nếu sử dụng trong môi trường bụi hoặc ẩm.

6. Không Tái Sử Dụng Co PL Đã Hỏng Gioăng Hoặc Ngàm

• ● Nếu đã tháo lắp nhiều lần, ngàm giữ hoặc gioăng bên trong có thể bị mòn → nên thay mới để đảm bảo kín khí.
• ● Không tái sử dụng nếu phát hiện co nối bị nứt, rơ lỏng hoặc lắp không khít.

7. Sử Dụng Trong Dải Áp Và Nhiệt Độ Cho Phép

• ● Kiểm tra thông số kỹ thuật của co nối PL:
• ● Áp suất làm việc: 0 – 1.0 MPa | Nhiệt độ môi trường: 0 – 60°C
• ● Tránh dùng ở nơi quá nóng, quá lạnh hoặc áp cao vượt ngưỡng.

Tóm lại : Khi sử dụng co nối khí nén ren ngoài PL, người dùng cần lưu ý đến kích thước – cách lắp – kiểm tra độ kín – giới hạn kỹ thuật để đảm bảo an toàn, hiệu suất và độ bền lâu dài cho toàn hệ thống khí nén. Việc sử dụng đúng cách không chỉ giúp tiết kiệm chi phí bảo trì mà còn duy trì áp suất ổn định và tối ưu năng lượng cho dây chuyền sản xuất.
