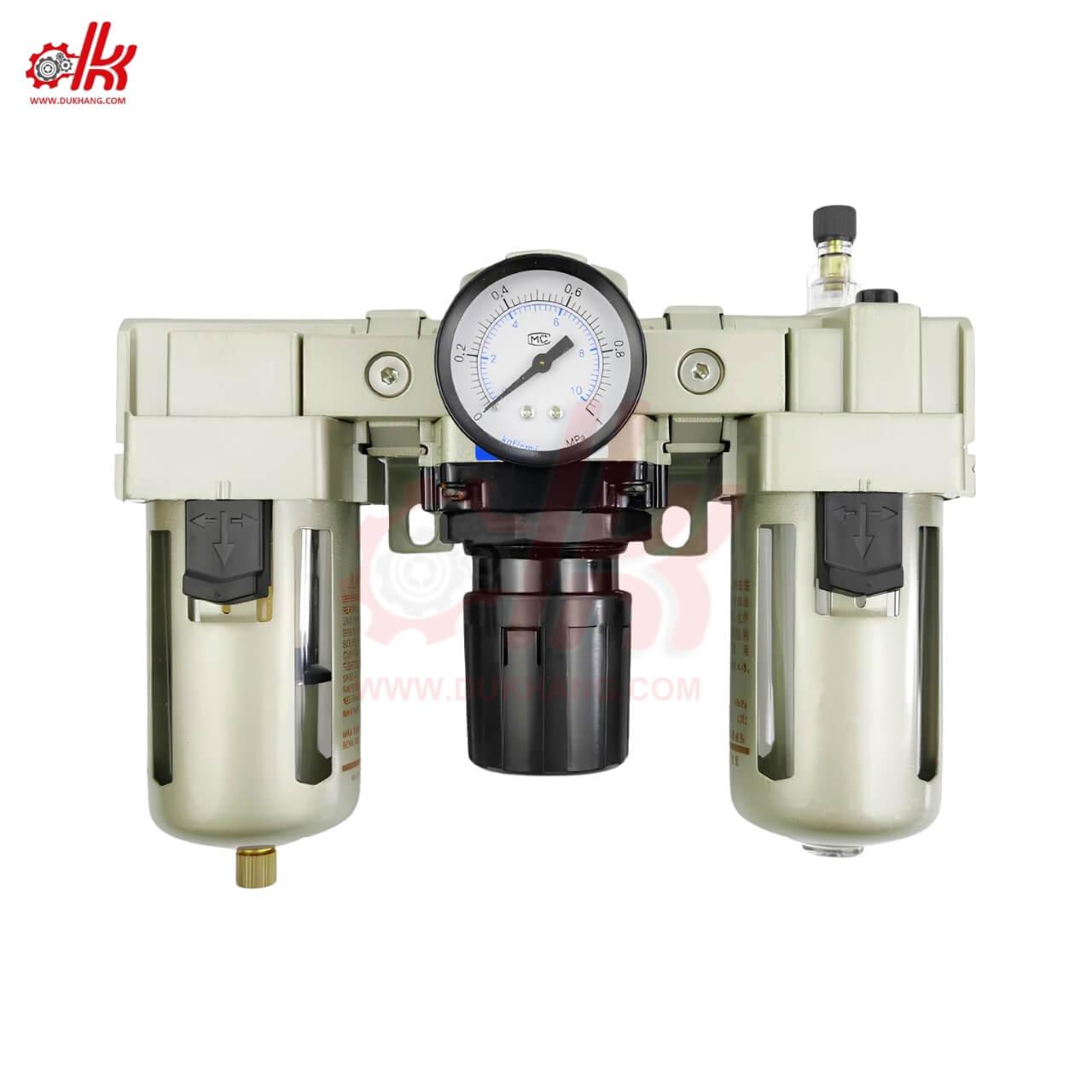

Bộ Lọc Ba Khí Nén AC

Giới Thiệu Về Bộ Lọc Ba Khí Nén AC

Bộ lọc ba khí nén AC (tên tiếng Anh: Air Combination Unit – viết tắt là AC) là một cụm thiết bị quan trọng trong hệ thống khí nén, có chức năng lọc – điều áp – bôi trơn khí nén trước khi cấp vào các thiết bị chấp hành như van điện từ, xi lanh, máy móc… Bộ lọc AC gồm 3 thành phần chính: AF (Air Filter) lọc bụi, nước, tạp chất khỏi khí nén – AR (Air Regulator) điều chỉnh áp suất ổn định – AL (Air Lubricator) – cung cấp dầu bôi trơn cho khí.

Đặc Điểm Nổi Bật Của Bộ Lọc Ba Khí Nén AC

• ✅ 3 chức năng tích hợp – tiết kiệm không gian, dễ lắp đặt
• ✅ Bảo vệ thiết bị khí nén khỏi bụi, nước, áp suất và ma sát
• ✅ Tăng tuổi thọ van điện từ, xi lanh, bộ chia khí
• ✅ Điều chỉnh áp suất chính xác, ổn định
• ✅ Bổ sung dầu bôi trơn giúp thiết bị vận hành mượt mà

Tóm lại : Bộ lọc ba khí nén AC là thiết bị không thể thiếu giúp hệ thống khí nén vận hành ổn định – sạch – hiệu quả – bền bỉ. Với chức năng lọc khí, điều áp và bôi trơn trong cùng một cụm, AC giúp bảo vệ toàn bộ thiết bị khí nén, từ đó nâng cao năng suất và giảm chi phí bảo trì cho doanh nghiệp.

Thông Số Kỹ Thuật Của Bộ Lọc Ba Khí Nén AC

• Tên sản phẩm : Bộ Lọc Ba Khí Nén AC
• Kích thước ren : 1/4″ (13mm), 3/8″ (17mm), 1/2″ (21mm)
• Áp suất hoạt động : Từ 0 – 1.0 MPa
• Nhiệt độ hoạt động : Từ 0 ~ 80 độ C
• Chất liệu thân : Nhựa, vỏ ly sắt
• Sử dụng cho : Khí nén
• Hãng sản xuất : Trung Quốc
• Tình trạng : Mới 100%

Ưu Điểm Của Bộ Lọc Ba Khí Nén AC

Bộ lọc ba khí nén AC (Air Combination) là giải pháp toàn diện giúp xử lý khí nén trước khi đưa vào các thiết bị như van điện từ, xi lanh, máy ép… Với thiết kế tích hợp 3 chức năng lọc – điều áp – bôi trơn, sản phẩm mang lại nhiều lợi ích vượt trội trong vận hành và bảo trì hệ thống khí nén.

1. Tích Hợp 3 Chức Năng – Tối Ưu Không Gian

• ✔ Bao gồm bộ lọc khí (AF), điều áp (AR) và bôi trơn khí (AL) trong một cụm duy nhất.
• ✔ Tiết kiệm diện tích lắp đặt, giảm chi phí phụ kiện, dây ống và nhân công lắp ráp.

2. Lọc Sạch Bụi Bẩn, Hơi Nước Và Tạp Chất

• ✔ Giúp loại bỏ hiệu quả bụi mịn, nước ngưng tụ và tạp chất có trong khí nén.
• ✔ Bảo vệ toàn bộ hệ thống phía sau như van điện từ, xi lanh, bộ chia khí… khỏi hiện tượng ăn mòn, kẹt chuyển động hoặc hỏng sớm.

3. Điều Áp Chính Xác – Ổn Định Luồng Khí

• ✔ Van điều áp giúp duy trì áp suất ra ổn định, tránh tình trạng áp lực quá cao hoặc dao động gây hư hại thiết bị.
• ✔ Núm chỉnh áp và đồng hồ hiển thị rõ ràng, dễ thao tác và giám sát.

4. Tăng Tuổi Thọ Thiết Bị Nhờ Bôi Trơn Tự Động

• ✔ Bộ tạo sương dầu (AL) phun dầu bôi trơn vào luồng khí, giúp các thiết bị như xi lanh và van hoạt động trơn tru, ít ma sát.
• ✔ Giảm hư hỏng, hạn chế thời gian bảo trì, tiết kiệm chi phí vận hành.

5. Dễ Dàng Lắp Đặt – Thay Thế – Bảo Trì

• ✔ Thiết kế dạng module, dễ tháo rời từng phần để vệ sinh hoặc thay thế khi cần.
• ✔ Có lỗ thoát nước tự động hoặc thủ công, giúp xả nước nhanh chóng, giữ môi trường khí luôn khô sạch.

6. Đa Dạng Kích Cỡ – Phù Hợp Mọi Hệ Thống

• ✔ Từ model AC2000 (1/4”) cho đến AC5000 (3/4”), đáp ứng từ máy nhỏ đến dây chuyền công nghiệp lớn.
• ✔ Tương thích với nhiều thương hiệu van khí, xi lanh và phụ kiện tiêu chuẩn.

Tóm lại : Bộ lọc ba khí nén AC là thiết bị không thể thiếu để đảm bảo khí nén sạch – ổn định – bôi trơn đầy đủ, từ đó bảo vệ toàn bộ hệ thống thiết bị khí nén và nâng cao hiệu quả sản xuất. Đây là giải pháp kinh tế – hiệu quả – bền bỉ cho mọi ngành công nghiệp sử dụng khí nén.

Cấu Tạo Của Bộ Lọc Ba Khí Nén AC

Bộ lọc ba khí nén AC (Air Combination) là thiết bị xử lý khí nén đa chức năng, được thiết kế gồm 3 bộ phận chính ghép lại thành một cụm duy nhất: lọc khí (AF), điều áp (AR) và bôi trơn khí (AL). Mỗi phần có vai trò riêng nhưng hoạt động phối hợp để đảm bảo khí nén đầu ra luôn sạch – ổn định – có dầu bôi trơn, giúp tăng tuổi thọ và hiệu suất của toàn bộ hệ thống khí nén.

1. Bộ Lọc Khí Nén – AF (Air Filter)

• 🔹 Chức năng: Loại bỏ bụi bẩn, hơi nước, tạp chất trong khí nén.
• 🔹 Cấu tạo chính:
• Cốc lọc trong suốt hoặc kim loại: Giúp quan sát mức nước dễ dàng.
• Lưới lọc và van xả nước: Giữ lại tạp chất và nước ngưng tụ.
• Cổng vào/ra khí: Kết nối trực tiếp với đường ống.

2. Bộ Điều Áp – AR (Air Regulator)

• 🔹 Chức năng: Điều chỉnh và duy trì áp suất khí ổn định theo nhu cầu thiết bị sử dụng.
• 🔹 Cấu tạo chính:
• Núm vặn điều chỉnh áp suất: Có thể khóa cố định sau khi cài đặt.
• Màng điều áp: Tự động cân bằng áp suất khí.
• Đồng hồ áp suất: Hiển thị chính xác áp suất đầu ra.

3. Bộ Bôi Trơn – AL (Air Lubricator)

• 🔹 Chức năng: Phun sương dầu bôi trơn vào khí nén, giúp giảm ma sát cho thiết bị như xi lanh, van, tay gắp…
• 🔹 Cấu tạo chính:
• Cốc chứa dầu: Có thể điều chỉnh lượng dầu bôi trơn.
• Van hút dầu tự động: Hút dầu lên theo lưu lượng khí đi qua.
• Nút đổ dầu: Thuận tiện trong việc châm dầu định kỳ.

4. Khung Gắn – Giá Đỡ Chung

• ✔ Các bộ phận AF – AR – AL được gắn kết chắc chắn bằng khung đỡ kim loại hoặc nhựa kỹ thuật, đảm bảo đồng bộ và dễ lắp đặt trên tường hoặc bảng điều khiển.

5. Cổng Kết Nối Khí (Ren Tiêu Chuẩn)

• ✔ Tùy theo model sẽ có các cỡ ren phổ biến như:
• PT 1/4” (AC2000)
• PT 3/8” (AC3000)
• PT 1/2” (AC4000)
• PT 3/4” (AC5000)
• ✔ Đảm bảo tương thích với mọi hệ thống khí nén tiêu chuẩn quốc tế.

Tóm lại : Cấu tạo bộ lọc ba khí nén AC là sự kết hợp hoàn chỉnh giữa 3 chức năng: lọc sạch khí – điều chỉnh áp suất – bôi trơn khí, giúp đảm bảo nguồn khí đầu ra đạt tiêu chuẩn kỹ thuật cao. Đây là thiết bị thiết yếu giúp bảo vệ hệ thống khí nén, tăng hiệu quả vận hành và giảm chi phí bảo trì lâu dài.

Chức Năng Của Bộ Lọc Ba Khí Nén AC

Bộ lọc ba khí nén AC là thiết bị xử lý khí đầu nguồn quan trọng trong hệ thống khí nén, thực hiện 3 chức năng chính: lọc – điều áp – bôi trơn, đảm bảo khí nén đầu ra luôn sạch, ổn định và hỗ trợ tốt cho các thiết bị khí phía sau như van điện từ, xi lanh, tay gắp, máy ép…

1. Lọc Bụi, Nước Và Tạp Chất (AF – Air Filter)

• ✔ Chức năng chính của bộ lọc là loại bỏ hơi nước ngưng tụ, bụi mịn, rỉ sét hoặc dầu bẩn có trong khí nén đầu vào.
• ✔ Bảo vệ thiết bị khí nén khỏi ăn mòn, nghẹt, kẹt trượt hoặc rò rỉ, giúp tăng độ bền và hiệu suất hoạt động.

2. Điều Chỉnh Áp Suất Ổn Định (AR – Air Regulator)

• ✔ Van điều áp giữ cho áp suất khí nén đầu ra luôn ổn định và phù hợp với yêu cầu của từng thiết bị sử dụng.
• ✔ Giúp tránh quá áp, bảo vệ van điện, xi lanh và các cụm máy hoạt động an toàn, hiệu quả.
• ✔ Tích hợp đồng hồ đo áp suất dễ theo dõi và điều chỉnh.

3. Bôi Trơn Thiết Bị Tự Động (AL – Air Lubricator)

• ✔ Bộ phận bôi trơn giúp tạo sương dầu bôi trơn hòa vào luồng khí nén trước khi đi vào thiết bị như xi lanh, van, cơ cấu trượt.
• ✔ Làm giảm ma sát, ngăn mài mòn, tăng tuổi thọ thiết bị khí.
• ✔ Hỗ trợ thiết bị hoạt động êm ái, liên tục và ổn định trong thời gian dài.

4. Bảo Vệ Toàn Bộ Hệ Thống Khí Nén

• ✔ Nhờ xử lý khí đầu vào hiệu quả, bộ lọc AC đóng vai trò như một “lá chắn” cho toàn bộ hệ thống khí nén.
• ✔ Giúp giảm thiểu rủi ro hư hỏng, tiết kiệm chi phí bảo trì và thay thế linh kiện.

Tóm lại : Chức năng của bộ lọc ba khí nén AC không chỉ đơn thuần là làm sạch khí nén, mà còn điều tiết áp lực và hỗ trợ bôi trơn thiết bị một cách tự động. Nhờ đó, hệ thống khí nén hoạt động trơn tru, an toàn, bền bỉ và đạt hiệu suất tối ưu.

Ứng Dụng Của Bộ Lọc Ba Khí Nén AC

Bộ lọc ba khí nén AC là thiết bị xử lý khí đầu vào cực kỳ quan trọng trong các hệ thống khí nén. Với khả năng lọc bụi – điều áp – bôi trơn khí, bộ lọc AC được ứng dụng rộng rãi trong đa dạng ngành nghề, từ nhà xưởng sản xuất nhỏ đến dây chuyền công nghiệp tự động quy mô lớn.

1. Bảo Vệ Van Điện Từ, Xi Lanh Khí Nén

• ✔ Giúp lọc sạch bụi, nước và duy trì áp suất ổn định trước khi khí đi vào van, xi lanh.
• ✔ Tăng độ bền, giảm kẹt van, rò khí hoặc ăn mòn chi tiết bên trong thiết bị.

2. Ứng Dụng Trong Dây Chuyền Tự Động Hóa

• ✔ Bộ lọc AC là thành phần không thể thiếu trong máy đóng gói, máy ép khí, máy phân loại, robot khí nén…
• ✔ Đảm bảo khí nén đầu ra luôn đạt chất lượng, giúp toàn hệ thống vận hành ổn định và chính xác.

3. Sử Dụng Trong Ngành Thực Phẩm – Dược Phẩm

• ✔ Với khả năng lọc nước và tạo khí sạch, bộ lọc AC thích hợp sử dụng trong các nhà máy yêu cầu cao về vệ sinh, như:
• ✔ Dây chuyền chiết rót
• ✔ Máy đóng nắp
• ✔ Hệ thống đóng gói tiệt trùng

4. Ngành Cơ Khí – Lắp Ráp – Ô Tô

• ✔ Dùng trong máy bắn vít khí nén, súng xiết bu lông, hệ thống kẹp giữ, băng tải khí nén…
• ✔ Bộ lọc AC đảm bảo luồng khí cấp luôn có dầu bôi trơn và áp suất chính xác – giúp thiết bị hoạt động nhẹ, nhanh và êm.

5. Trạm Nguồn Khí Trung Tâm

• ✔ Lắp tại đầu nguồn khí nén hoặc trong tủ điều khiển khí, nơi phân phối khí cho toàn bộ nhà xưởng.
• ✔ Góp phần ổn định áp suất – lọc sạch khí – kéo dài tuổi thọ hệ thống khí nén tổng thể.

6. Mô Hình Đào Tạo Kỹ Thuật Khí Nén

• ✔ Là thiết bị tiêu chuẩn trong các bộ mô hình thực hành khí nén tại trường nghề, trung tâm dạy nghề, giúp học viên làm quen với cách xử lý khí trước khi điều khiển xi lanh.

Tóm lại : Bộ lọc ba khí nén AC không chỉ là thiết bị xử lý khí đơn thuần mà còn là trung tâm bảo vệ và tối ưu hóa hiệu suất của toàn hệ thống khí nén. Với khả năng ứng dụng linh hoạt trong hầu hết các ngành công nghiệp, bộ lọc AC là lựa chọn không thể thiếu cho bất kỳ hệ thống khí nén chuyên nghiệp nào.

Những Lưu Ý Khi Sử Dụng Bộ Lọc Ba Khí Nén AC

Bộ lọc ba khí nén AC (gồm AF – AR – AL) là thiết bị quan trọng trong việc xử lý khí đầu vào cho hệ thống khí nén. Để đảm bảo hoạt động ổn định, kéo dài tuổi thọ và tránh sự cố ngoài ý muốn, người dùng cần lưu ý các điểm kỹ thuật sau:

1. Lắp Đặt Đúng Chiều Dòng Khí

• ● Trên thân bộ lọc có ký hiệu mũi tên chỉ chiều khí.
• ● Cần lắp đúng chiều từ IN → OUT, tuyệt đối không đảo ngược, tránh gây tắc lọc hoặc van điều áp hoạt động sai.

2. Chọn Cỡ Ren Phù Hợp Với Lưu Lượng Sử Dụng

• ● Dựa vào công suất máy và số lượng thiết bị khí để chọn đúng model:
• ● AC2000: PT 1/4”, AC3000: PT 3/8”, AC4000: PT 1/2”, AC5000: PT 3/4”.
• ● Lưu lượng quá lớn sẽ gây giảm áp hoặc quá tải bộ lọc nếu chọn sai cỡ.

3. Thường Xuyên Xả Nước Từ Cốc Lọc

• ● Trong quá trình sử dụng, hơi nước và bụi bẩn sẽ tích tụ ở cốc AF.
• ● Cần xả nước định kỳ (thủ công hoặc tự động) để tránh tràn cốc, gây ẩm khí và hư hỏng thiết bị phía sau.

4. Theo Dõi Và Điều Chỉnh Áp Suất Đầu Ra Hợp Lý

• ● Sử dụng núm vặn để điều chỉnh áp suất phù hợp với yêu cầu của van, xi lanh…
• ● Tránh để áp suất ra quá cao (gây vỡ thiết bị) hoặc quá thấp (thiết bị không hoạt động được).

5. Đổ Thêm Dầu Bôi Trơn Khi Cốc Dầu Gần Hết

• ● Cốc AL cần được kiểm tra thường xuyên, châm thêm dầu bôi trơn khi mức dầu thấp.
• ● Sử dụng đúng loại dầu chuyên dùng cho khí nén (thường là dầu máy nén khí hoặc dầu chuyên dụng ISO VG32).

6. Lắp Bộ Lọc Ở Vị Trí Dễ Quan Sát Và Bảo Trì

• ● Nên gắn bộ lọc trước van điện từ, cụm điều khiển trung tâm hoặc ngay sau máy nén.
• ● Ưu tiên vị trí dễ thao tác để thuận tiện cho việc xả nước, điều chỉnh áp và châm dầu.

7. Không Sử Dụng Trong Môi Trường Ăn Mòn, Dầu Đậm Đặc

• ● Tránh lắp đặt ở môi trường có hóa chất mạnh, dầu đậm đặc, nhiệt độ quá cao hoặc nhiều bụi mài.
• ● Có thể sử dụng thêm hộp bảo vệ nếu đặt gần máy gia công.

Tóm lại : Tuân thủ đúng kỹ thuật lắp đặt và sử dụng sẽ giúp bộ lọc ba khí nén AC hoạt động hiệu quả, bền bỉ và bảo vệ tốt các thiết bị trong hệ thống khí nén. Đây là bước quan trọng để đảm bảo hệ thống vận hành ổn định – tiết kiệm chi phí – an toàn sản xuất.

Thời Gian Giao Hàng Với Sản Phẩm Bộ Lọc Ba Khí Nén AC:

1. Với nhu cầu gửi hàng nhanh cửa hàng dủ khang chúng tôi:
   • Sẽ báo giá đóng gói , chụp hình xác nhân (zalo) theo yêu cầu của khách hàng.
   • Khách hàng chuyển khoản và được xác nhận đã nhận chuyển khoản từ cửa hàng.
   • Nhân viên bán hàng sẽ chụp phiếu xác nhận giao hàng của nhà vận chuyển.
2. Với nhu cầu gửi chành (nhà xe):
   • Khách hàng cung cấp địa chỉ nhà xe (trong phạm vi TPHCM), với đầy đủ thông tin tên người nhận số điện thoại.
   • Khách hàng chuyển khoản và được xác nhận đã nhận chuyển khoản từ cửa hàng.

Chính Sách Bảo Hành Đối Với Sản Phẩm Bộ Lọc Ba Khí Nén AC:

1. Tùy thuộc vào dòng sản phẩm nhà sản xuất quy định.
2. Vui lòng liên hệ trực tiếp nhân viên bán hàng để biết thêm chi tiết.
3. Các sản phẩm không đúng nhu cầu khác hàng:
   • Có thể đổi trả trong thời gian 1 – 2 ngày sau khi mua hàng.
   • Các sản phẩm phải còn đầy đủ hộp , hóa đơn mua hàng.
   • Sản phẩm không bị trầy xước hay đã sử dụng.

Chú Ý Khi Mua Sản Phẩm Bộ Lọc Ba Khí Nén AC:

1. Do việc cải tiến sản phẩm và mẫu mã , nên có thể nhà sản xuất cải tiến mẫu mã sẽ khác hình.
2. Quý khách nên quay video lại quá trình mở sản phẩm, nhằm đảm bảo quy trình bảo hành cho các sự cố liên quan đến hỏng hóc trong quá trình vận chuyển.
3. Trước khi mua sản phẩm quy khách có yêu cầu về hình ảnh sản phẩm có thể liên hệ nhân viên bán hàng để gửi hình ảnh sản phẩm phù hợp với nhu cầu của quáy khách.
4. Các dòng sản phẩm sử dụng điện như “VAN ĐIỆN TỪ” phần “Coil điện” không được bảo hành bởi nhà sản xuất.
5. Khi đặt hàng, các sản phẩm như ĐỒNG, INOX, SẮT, MÀNG NHỰA… cần xác nhận mẫu và yêu cầu số lượng khi sản xuất.

Mọi Thắc Mắc Quý Khách Vui Lòng Liên Hệ Hotline Để Được Tư Vấn Trực Tiếp Và Hỗ Trợ Kịp Thời.

Kênh Youtube : https://www.youtube.com/@dukhang

Kênh TikTok : https://www.tiktok.com/@dukhang392

Lưu ý : Khi Quý Khách Mua Hàng Tại Cửa Hàng Dủ Khang – 137 Tạ Uyên – Phường 4 – Quận 11 – TP.Hồ Chí Minh.

✔ Các Sản Phẩm Ren Nối Inox – Đồng (Thau) – Sắt Thép Có Nhận Gia Công (Cần Mẫu).

✔ Các Sản Phẩm Được Nhà Sản Xuất Thay Đổi Mẫu Mã Thường Xuyên.

✔ Nếu Có Nhu Cầu Hình Ảnh Liên Hệ Nhân Viên Bán Hàng.

✔ Một Số Sản Phẩm Đang Hoàng Thiện Video Sử Dụng. Khách Hàng Có Thể Yêu Cầu Video Để Sử Dụng.

✔ Các Sản Phẩm Gia Công Tùy Theo Số Lượng, Thời Gian: Từ 2 – 14 Ngày.

✔ Các Sản Phẩm Nhập Khẩu Thời Gian Từ: 7 Tới 30 Ngày.
