Biến Hệ Thống Bơm Nước Gia Đình Thành Tự Động: Hướng Dẫn Lắp Đặt Chi Tiết Với Phao Điện & Van Bi Điện

Bạn mệt mỏi vì phải túc trực bên máy bơm, lo lắng quên tắt nước gây lãng phí hoặc sợ máy bơm hoạt động khi cạn kiệt nguồn nước? Tạm biệt những phiền toái đó! Video này sẽ trang bị cho bạn kiến thức và kỹ năng để tự tay lắp đặt một hệ thống bơm nước tự động, chống tràn hiệu quả ngay tại nhà, ngay cả khi bạn không phải là dân kỹ thuật chuyên nghiệp. Hãy cùng khám phá cách biến ngôi nhà của bạn trở nên thông minh và tiện nghi hơn với phao điện inox, van bi điện và rơ-le chỉ trong vài bước đơn giản.

Khám Phá Các Thành Phần Cốt Lõi Của Hệ Thống Bơm Tự Động

Để xây dựng một hệ thống bơm nước tự động, chúng ta cần những “nhân vật” chính sau:

• Phao điện inox 304: Đây là bộ phận cảm biến mực nước tiên tiến, được chế tạo từ vật liệu inox 304 cao cấp. Chất liệu này không chỉ đảm bảo độ bền bỉ, chống ăn mòn mà còn an toàn tuyệt đối cho sức khỏe, đạt tiêu chuẩn vệ sinh an toàn thực phẩm, rất phù hợp cho các ứng dụng nước sinh hoạt.
• Rơ-le 14 chân: Thiết bị điều khiển trung tâm, nhận tín hiệu từ phao điện để kích hoạt hoặc ngắt van bi điện, từ đó điều khiển máy bơm hoạt động theo đúng yêu cầu.

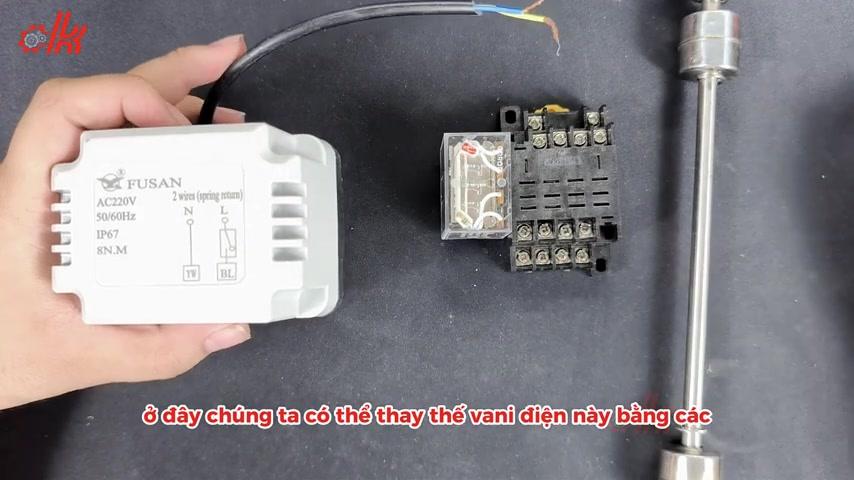

• Van bi điện: Hoạt động như một “công tắc” thông minh cho dòng chảy. Khi nhận tín hiệu từ rơ-le, van bi điện sẽ tự động đóng hoặc mở, cho phép hoặc ngăn chặn nước chảy, thay thế cho việc bật/tắt máy bơm thủ công. Ngoài ra, bạn hoàn toàn có thể tùy biến thay thế van bi điện bằng các thiết bị khác như máy bơm mô-tơ hoặc các thiết bị điều khiển khác tùy theo nhu cầu sử dụng cụ thể của mình.

Khám phá các thành phần cốt lõi của hệ thống bơm nước tự động: Phao điện inox 304, rơ-le điều khiển trung tâm và van bi điện thông minh.

Nguyên Lý Hoạt Động Và Hướng Dẫn Lắp Đặt Chi Tiết

Việc lắp đặt hệ thống bơm nước tự động trở nên dễ dàng hơn bao giờ hết với các bước hướng dẫn rõ ràng dưới đây:

Xác Định Tiếp Điểm Phao Điện:

Phao điện inox 304 có hai loại tiếp điểm: thường mở (NO) và thường đóng (NC).

• Thường mở (NO): Dấu chấm hướng lên trên thường biểu thị cho loại này. Khi mực nước hạ thấp, tiếp điểm sẽ đóng lại.
• Thường đóng (NC): Nếu muốn chuyển đổi, bạn chỉ cần tháo vòng giữ, dùng vít hoặc vật nhọn để mở chốt và lật ngược bộ phận tiếp điểm.

Phân Biệt Dây Phao Trên và Dây Phao Dưới:

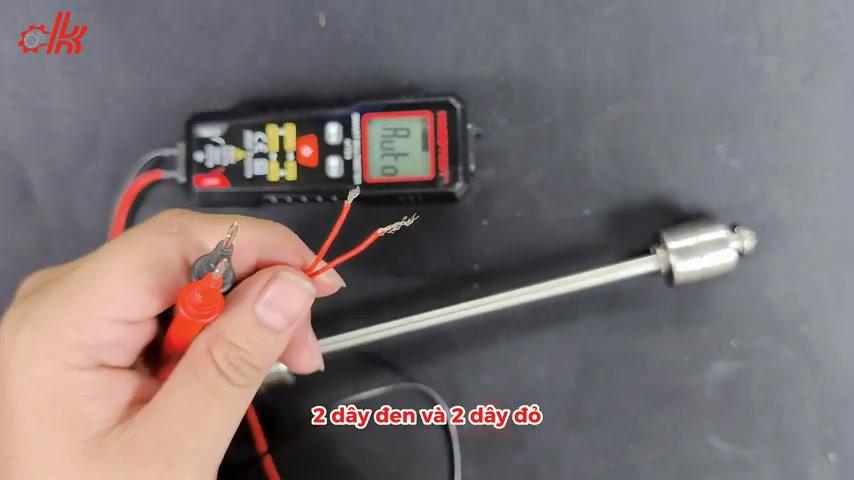

Phao điện thường có hai dây đen và hai dây đỏ, tương ứng với hai cấp độ phao (phao trên và phao dưới). Để xác định chính xác, bạn cần sử dụng đồng hồ đo thông mạch. Dựa vào kết quả đo, bạn sẽ biết được dây nào thuộc phao trên và dây nào thuộc phao dưới.

Sơ Đồ Nguyên Lý Hoạt Động:

1. Nguồn điện: Hệ thống được cấp nguồn 220V thông qua CP (Aptomat) để đảm bảo an toàn.
2. Kết nối rơ-le:

• Nối tắt chân số 13 với chân số 10 của rơ-le.
• Hai dây đen của phao điện đấu vào chân số 11.
• Một dây đen và một dây đỏ từ phao điện cũng đấu vào chân số 11.
• Nguồn điện từ CP được kéo xuống chân số 11.
• Chân số 14 và 12 của rơ-le nối với nhau.
• Chân số 8 của rơ-le kết nối với một dây đen của phao điện.
• Chân số 6 và 7 là nơi cấp nguồn ra 220V của rơ-le.

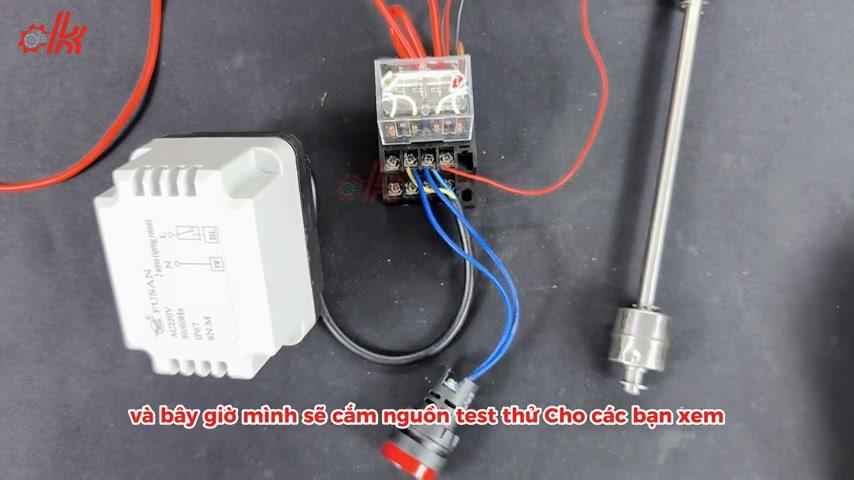

1. Kết nối thiết bị điều khiển: Nguồn ra 220V từ chân 6 và 7 của rơ-le sẽ được cấp cho van bi điện (hoặc máy bơm, động cơ tùy theo nhu cầu).

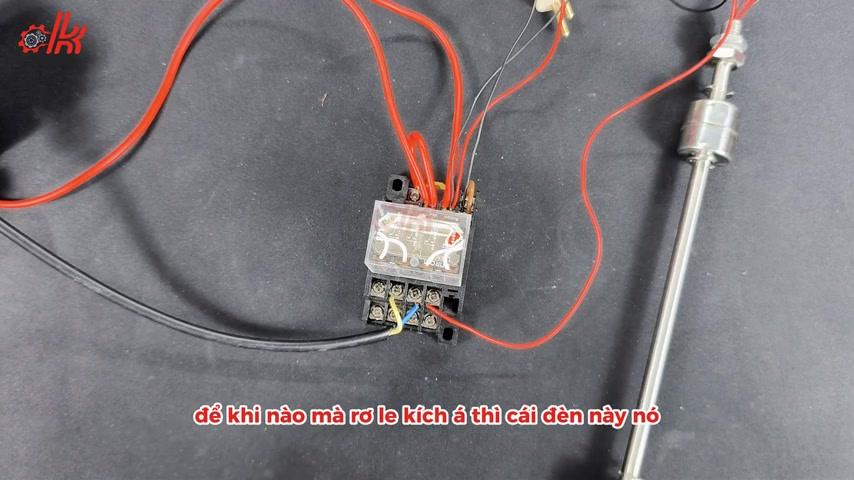

2. Đèn báo (Tùy chọn): Lắp thêm một đèn báo 220V sẽ giúp bạn nhận biết máy đang hoạt động khi rơ-le kích hoạt, đèn sẽ sáng.

Quy Trình Hoạt Động Tự Động:

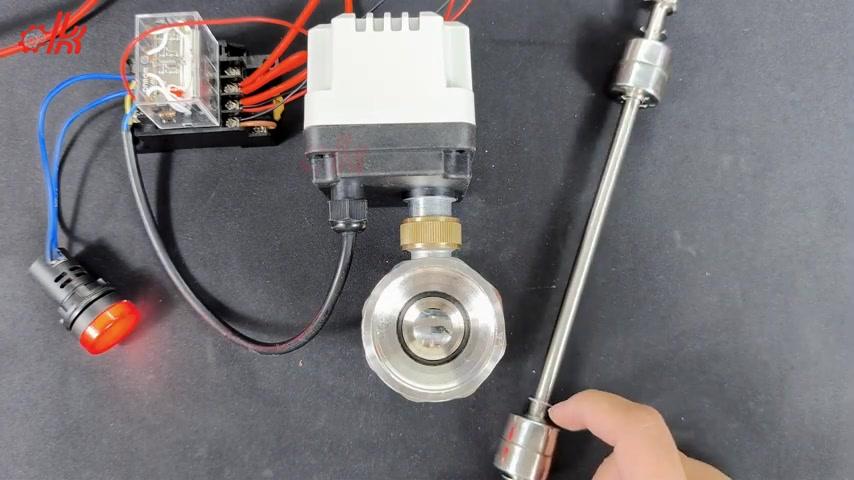

• Khi nước đầy: Phao điện ở vị trí cao, các tiếp điểm trên đóng lại. Rơ-le nhận tín hiệu và ngắt nguồn, van bi điện đóng lại, máy bơm ngừng hoạt động. Hệ thống chống tràn hiệu quả.
• Khi nước cạn: Phao điện hạ xuống. Rơ-le nhận tín hiệu và cấp nguồn, van bi điện mở ra, máy bơm bắt đầu hoạt động để bổ sung nước. Hệ thống chống cạn hiệu quả.
• Đèn báo sẽ sáng khi máy bơm đang hoạt động, giúp bạn dễ dàng quan sát.

Sơ đồ nguyên lý hoạt động và hướng dẫn đấu nối chi tiết các tiếp điểm phao điện, rơ-le 14 chân và van bi điện, giúp bạn lắp đặt hệ thống tự động một cách chính xác.

Ưu Điểm Vượt Trội Của Hệ Thống Bơm Nước Tự Động

Việc trang bị hệ thống bơm nước tự động với phao điện và van bi điện mang lại nhiều lợi ích thiết thực:

• Tiết kiệm nước và điện năng: Hệ thống tự động ngắt khi đầy và chỉ hoạt động khi cần thiết, loại bỏ tình trạng lãng phí nước và điện do quên tắt hoặc bơm không tải.
• Bảo vệ thiết bị: Ngăn ngừa tình trạng máy bơm hoạt động khi cạn nước, tránh hư hỏng do quá nhiệt hoặc chạy khô, kéo dài tuổi thọ cho máy bơm.
• An toàn và tiện lợi: Loại bỏ thao tác bật/tắt thủ công, giảm thiểu rủi ro do quên hoặc nhầm lẫn, mang lại sự tiện nghi tối đa cho người sử dụng.
• Dễ dàng lắp đặt và sử dụng: Như đã trình bày ở phần trên, quy trình lắp đặt khá đơn giản, phù hợp cho cả những người không chuyên.
• Độ bền cao: Sử dụng vật liệu inox 304 cho phao điện đảm bảo độ bền và an toàn trong môi trường nước sinh hoạt.

Tận hưởng những ưu điểm vượt trội của hệ thống bơm nước tự động: Tiết kiệm nước, điện năng, bảo vệ máy bơm và mang lại sự tiện nghi tối đa cho ngôi nhà bạn.

Lưu Ý Khi Lựa Chọn và Địa Chỉ Mua Hàng Uy Tín

Để đảm bảo hệ thống hoạt động ổn định và bền bỉ, bạn cần lưu ý một số điểm sau khi lựa chọn thiết bị:

• Chất liệu phao điện: Ưu tiên phao điện làm từ inox 304 hoặc các vật liệu nhựa cao cấp, có khả năng chống ăn mòn tốt, đảm bảo vệ sinh.
• Thông số kỹ thuật của rơ-le: Chọn rơ-le có số chân phù hợp (ví dụ 14 chân như trong video) và khả năng chịu tải tương ứng với thiết bị điều khiển (van bi, máy bơm).
• Loại van bi điện: Lựa chọn van bi điện có kích thước, điện áp và lưu lượng phù hợp với nhu cầu sử dụng của hệ thống.
• Nguồn gốc xuất xứ: Nên chọn mua sản phẩm từ các thương hiệu uy tín, có bảo hành rõ ràng để đảm bảo chất lượng và tránh hàng giả, hàng kém chất lượng.

Gợi ý từ Khải Lợi (Hoặc Đơn vị cung cấp):

Tại Khải Lợi (hoặc liên hệ đơn vị cung cấp), chúng tôi cung cấp đa dạng các loại phao điện inox 304, van bi điện, rơ-le và các thiết bị khí nén, thủy lực, hơi nóng, hóa chất, điện công nghiệp khác. Với kinh nghiệm nhiều năm trong ngành, chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm chính hãng, chất lượng cao với giá cả cạnh tranh cùng dịch vụ tư vấn kỹ thuật tận tâm.

• Website: dukhang.com
• Địa Chỉ Cửa Hàng: 137 Tạ Uyên, P4, Q11, TP. Hồ Chí Minh

Đừng ngần ngại liên hệ với chúng tôi để được tư vấn giải pháp tối ưu nhất cho hệ thống của bạn!

Hướng dẫn lựa chọn phao điện inox, rơ-le và van bi điện chất lượng, cùng gợi ý địa chỉ mua hàng uy tín để đảm bảo hệ thống hoạt động ổn định và bền bỉ.

Kết luận

Như vậy, việc lắp đặt một hệ thống bơm nước tự động chống tràn, chống cạn không còn là điều quá phức tạp. Chỉ với phao điện inox, van bi điện và rơ-le, bạn đã có thể tự động hóa quy trình cấp nước, tiết kiệm thời gian, công sức, bảo vệ thiết bị và tránh lãng phí tài nguyên. Hãy áp dụng ngay hướng dẫn chi tiết trong video để nâng cấp hệ thống bơm nước gia đình bạn trở nên thông minh và hiệu quả hơn.

Nếu bạn gặp bất kỳ khó khăn nào hoặc có nhu cầu tư vấn thêm về các giải pháp tự động hóa, đừng ngần ngại liên hệ với chúng tôi qua website dukhang.com hoặc ghé thăm cửa hàng tại 137 Tạ Uyên, P4, Q11, TP. Hồ Chí Minh. Chúng tôi luôn sẵn sàng hỗ trợ bạn!

Đừng quên like, share và subscribe kênh để không bỏ lỡ những video hữu ích khác nhé!

Hoàn thiện hệ thống bơm nước tự động cho gia đình: Tự động hóa quy trình cấp nước để tiết kiệm thời gian, công sức và bảo vệ tài nguyên một cách hiệu quả nhất.

Câu hỏi thường gặp (FAQ)

Phao điện inox 304 có an toàn cho nguồn nước sinh hoạt không?

Có, phao điện inox 304 được làm từ vật liệu cao cấp, đảm bảo vệ sinh an toàn thực phẩm, rất an toàn khi sử dụng trong các hệ thống cấp nước sinh hoạt.

Van bi điện có thể thay thế bằng loại nào khác?

Hoàn toàn có thể. Tùy theo nhu cầu và hệ thống cụ thể, bạn có thể thay thế van bi điện bằng máy bơm mô-tơ, van điện từ hoặc các thiết bị điều khiển dòng chảy khác.

Làm thế nào để biết dây nào là phao trên, dây nào là phao dưới?

Bạn cần sử dụng đồng hồ đo thông mạch để kiểm tra. Thông thường, hai dây đen có thể là một cấp hoặc hai cấp, hai dây đỏ cũng tương tự. Đồng hồ sẽ cho biết tiếp điểm nào đóng khi phao ở vị trí cao (phao trên) và vị trí thấp (phao dưới).

Hệ thống này có hoạt động được với nguồn điện 110V không?

Trong sơ đồ hướng dẫn là nguồn 220V. Nếu sử dụng nguồn 110V, bạn cần đảm bảo tất cả các thiết bị (rơ-le, van bi điện, đèn báo) đều tương thích với điện áp 110V hoặc sử dụng bộ chuyển đổi nguồn phù hợp.

Nếu tôi muốn điều khiển trực tiếp máy bơm thay vì van bi điện thì cần thay đổi gì trong sơ đồ?

Bạn sẽ đấu dây từ chân 6 và 7 của rơ-le vào nguồn cấp cho máy bơm thay vì vào van bi điện. Lưu ý kiểm tra điện áp và dòng điện định mức của máy bơm để chọn rơ-le có khả năng chịu tải phù hợp.
