Hệ Thống Khí Nén Công Nghiệp: Hướng Dẫn Toàn Diện Từ A-Z 2025

Bạn đang đau đầu với việc tối ưu hóa quy trình sản xuất, nơi mà năng lượng ổn định và an toàn là yếu tố quyết định sự thành bại? Hay bạn là một kỹ sư trẻ, mới bước chân vào thế giới công nghiệp, và tự hỏi tại sao “khí nén” lại được ví như “máu” chảy trong các nhà máy hiện đại? Đừng lo, bài viết này chính là “kim chỉ nam” dành cho bạn!

Hệ thống khí nén công nghiệp không chỉ là một bộ phận phụ trợ, mà là trái tim của hàng ngàn dây chuyền sản xuất trên toàn cầu. Từ việc vận hành các dụng cụ cầm tay đơn giản đến tự động hóa toàn bộ nhà xưởng, khí nén mang lại sức mạnh sạch sẽ, đáng tin cậy mà không gây ô nhiễm như dầu mỡ hay điện giật. Theo các chuyên gia, hơn 70% các nhà máy tại Việt Nam hiện nay đang sử dụng hệ thống này để tăng năng suất lên đến 30%. Và với sự phát triển của công nghiệp 4.0, nhu cầu về hệ thống khí nén thông minh đang bùng nổ.

Trong bài viết pillar page toàn diện này trên blog Dukhang.com, chúng tôi sẽ dẫn dắt bạn từ A đến Z: từ khái niệm cơ bản, cấu tạo chi tiết, nguyên lý hoạt động, đến ứng dụng thực tế, lợi ích, thách thức và cả hướng dẫn lắp đặt – bảo dưỡng. Đây không chỉ là lý thuyết suông, mà còn là những mẹo thực chiến từ kinh nghiệm của đội ngũ kỹ thuật viên tại Dukhang – nhà cung cấp thiết bị khí nén hàng đầu Việt Nam.

Tổng Quan Về Hệ Thống Khí Nén Công Nghiệp: Năng Lượng “Vô Hình” Nhưng Mạnh Mẽ

Hệ thống khí nén công nghiệp là gì? Nói đơn giản, đây là một mạng lưới các thiết bị kết nối chặt chẽ, nhằm tạo ra, lưu trữ, xử lý và phân phối khí nén – một dạng năng lượng được nén từ không khí thông thường thành áp suất cao, sẵn sàng sử dụng cho các công việc cơ khí. Khác với hệ thống điện hay thủy lực, khí nén nổi bật nhờ tính an toàn cao: không có tia lửa, không cháy nổ, và dễ dàng truyền tải qua ống dẫn mà không lo rò rỉ nguy hiểm.

Lịch sử của hệ thống khí nén bắt nguồn từ thế kỷ 19, khi các nhà máy Anh sử dụng máy nén khí đầu tiên để thay thế hơi nước trong khai thác mỏ. Đến nay, theo Hiệp hội Khí Nén Quốc tế (CAGI), hệ thống này chiếm hơn 40% nguồn năng lượng sử dụng trong ngành sản xuất toàn cầu. Tại Việt Nam, với sự bùng nổ của các khu công nghiệp như Bình Dương hay Đồng Nai, hệ thống khí nén đã trở thành “người hùng thầm lặng” giúp doanh nghiệp tiết kiệm chi phí vận hành lên đến 20-25% so với phương pháp truyền thống.

Tại sao nên đầu tư vào hệ thống khí nén? Đầu tiên, nó linh hoạt: có thể áp dụng từ quy mô nhỏ (xưởng gia công kim loại) đến lớn (nhà máy ô tô). Thứ hai, thân thiện với môi trường: khí nén là nguồn năng lượng sạch, không thải ra khí độc hại nếu được bảo dưỡng đúng cách. Và cuối cùng, chi phí sở hữu thấp: thiết bị bền bỉ, tuổi thọ trung bình 10-15 năm, với bảo trì đơn giản.

Nếu bạn đang lên kế hoạch xây dựng hệ thống mới, hãy nhớ rằng một thiết kế tốt phải đảm bảo áp suất ổn định (thường 6-8 bar), lưu lượng khí đủ (từ 0.5-10 m³/phút tùy quy mô), và tích hợp tự động hóa để giảm lãng phí. Trong phần tiếp theo, chúng ta sẽ đi sâu vào cấu tạo – “bộ khung xương” của hệ thống này. Để hiểu rõ hơn về máy nén khí – trái tim của hệ thống

Cấu Tạo Chi Tiết Của Hệ Thống Khí Nén: Từ Trái Tim Đến “Mạch Máu”

Cấu tạo hệ thống khí nén công nghiệp giống như một cơ thể sống: có trái tim bơm máu (máy nén khí), bình chứa (tim phổi), hệ thống lọc (hệ miễn dịch), và ống dẫn (mạch máu). Dưới đây là phân tích chi tiết từng bộ phận, giúp bạn hình dung rõ ràng hơn.

Cách chọn Hệ Thống Khí Nén, Thủy Lực Hay Van Hơi? Xem tại đây

1. Máy Nén Khí – “Trái Tim” Bơm Áp Lực

Đây là thiết bị cốt lõi, biến đổi năng lượng cơ học thành khí nén. Các loại phổ biến bao gồm:

• Máy nén khí piston: Phù hợp cho xưởng nhỏ, công suất 1-10 HP, giá rẻ nhưng tiếng ồn cao.
• Máy nén khí trục vít: Lý tưởng cho công nghiệp lớn, hiệu suất lên đến 90%, hoạt động êm ái.
• Máy nén khí ly tâm: Dùng cho lưu lượng lớn (trên 50 m³/phút), thường thấy ở nhà máy hóa chất.

Máy nén khí thường được trang bị động cơ điện 3 pha, bơm nén và hệ thống làm mát (nước hoặc gió). Theo tiêu chuẩn ISO 8573, khí đầu ra phải đạt độ sạch lớp 1-2 để tránh ô nhiễm.

2. Bình Chứa Khí Nén – “Kho Dự Trữ”

Bình áp lực (thường thép carbon, dung tích 100-500 lít) lưu trữ khí nén ở áp suất 10-12 bar, giúp ổn định dòng chảy và giảm tải cho máy nén. Thiết kế phải có van an toàn, đồng hồ đo áp suất, và lớp cách nhiệt để tránh ngưng tụ nước. Lưu ý: Bình phải được kiểm tra định kỳ theo TCVN 7472 để tránh nổ.

3. Hệ Thống Lọc Và Xử Lý Khí – “Lá Phổi Sạch”

Không khí đầu vào chứa bụi bẩn, độ ẩm và dầu – nếu không lọc, chúng sẽ làm hỏng dụng cụ. Cấu tạo bao gồm:

• Lọc thô (pre-filter): Loại bỏ hạt bụi >5 micron.
• Máy sấy khí (dryer): Giảm độ ẩm xuống dưới 3°C sương, sử dụng loại hấp thụ hoặc lạnh.
• Lọc tinh (oil-water separator): Tách dầu và nước, đảm bảo khí sạch 99.9%.

Hệ thống này thường được lắp song song để tránh gián đoạn.

4. Hệ Thống Ống Dẫn Và Phân Phối – “Mạng Lưới Mạch Máu”

Ống dẫn (thường PVC hoặc thép không gỉ, đường kính 1/2-2 inch) kết nối từ bình chứa đến điểm sử dụng. Bao gồm:

• Van điều khiển: Van một chiều, van bi, van điện từ để kiểm soát dòng chảy.
• Ống nối nhanh (quick coupler): Dễ dàng kết nối dụng cụ.
• Bộ điều áp (regulator): Giữ áp suất ổn định tại đầu ra.

Để tối ưu, hệ thống nên có thiết kế vòng lặp (loop) để phân phối đều, giảm áp suất rơi (pressure drop) dưới 0.5 bar/100m.

Top 5 lý do nên dùng ống khí nén PU trong sản xuất công nghiệp. Xem tại đây

5. Dụng Cụ Sử Dụng Khí Nén – “Tay Chân Linh Hoạt”

Từ súng bắn vít, máy mài, đến xi lanh khí nén trong tự động hóa. Chúng chuyển hóa khí nén thành lực cơ học, với lực đẩy lên đến 1000N tùy loại.

Tổng thể, một hệ thống hoàn chỉnh có thể chiếm diện tích 5-20m², tùy quy mô. Chi phí đầu tư ban đầu khoảng 200-500 triệu VND cho nhà xưởng trung bình.

Xi Lanh Khí Nén Là Gì? Xem thêm tại đây

Nguyên Lý Hoạt Động Của Hệ Thống Khí Nén: Từ Không Khí Đến Sức Mạnh Vô Hình

Nguyên lý hoạt động của hệ thống khí nén dựa trên định luật Boyle-Mariotte: thể tích khí giảm khi áp suất tăng, tạo ra năng lượng tiềm tàng. Hãy tưởng tượng: không khí tự do (1 bar) được “ép” vào không gian nhỏ hơn, tăng áp suất lên 7-10 bar, rồi giải phóng để tạo lực.

Quy Trình Hoạt Động Bước Một Lần

1. Hút Không Khí: Máy nén hút không khí từ môi trường qua van hút, lọc sơ bộ.
2. Nén Khí: Piston hoặc trục vít nén khí theo chu kỳ (hút-nén-xả), tăng nhiệt độ lên 100-200°C.
3. Làm Mát Và Lọc: Khí nóng đi qua bộ làm mát, sau đó lọc để loại bỏ tạp chất.
4. Lưu Trữ: Khí sạch vào bình chứa, duy trì áp suất ổn định.
5. Phân Phối: Qua van điều khiển, khí đến dụng cụ, nơi nó giãn nở đột ngột để tạo chuyển động (ví dụ: đẩy piston xi lanh).

Hệ thống hoạt động liên tục ở chế độ tự động: khi áp suất bình giảm dưới ngưỡng (ví dụ 6 bar), máy nén khởi động; đạt 8 bar thì tắt. Điều này tiết kiệm điện lên đến 30% so với chạy liên tục.

Trong thực tế, nguyên lý này giống như bơm xe đạp: bạn bơm không khí vào lốp để tăng áp suất, tạo độ đàn hồi. Nhưng ở quy mô công nghiệp, nó được kiểm soát bằng PLC (Programmable Logic Controller) để tích hợp IoT, theo dõi từ xa qua app di động.

Ví dụ minh họa: Trong dây chuyền lắp ráp ô tô, khí nén đẩy vít ốc với tốc độ 2000 vòng/phút, chính xác hơn tay người 50 lần.

Khí nén là gì? Tìm hiểu tại đây

Ứng Dụng Thực Tế Của Hệ Thống Khí Nén Trong Các Ngành Công Nghiệp

Hệ thống khí nén không kén chọn – nó “làm việc” ở mọi nơi, từ nhà máy thực phẩm đến khai thác mỏ. Dưới đây là các ứng dụng nổi bật, với ví dụ thực tế tại Việt Nam.

1. Ngành Sản Xuất Và Lắp Ráp

• Tự Động Hóa Dây Chuyền: Xi lanh khí nén đẩy pallet, kẹp linh kiện – như tại nhà máy Samsung Bắc Ninh, tăng tốc độ sản xuất 40%.
• Dụng Cụ Cầm Tay: Súng bắn đinh, máy khoan khí nén cho lắp ráp nội thất.

2. Ngành Thực Phẩm Và Dược Phẩm

• Đóng Gói: Khí nén thổi sạch bụi, niêm phong hộp – đảm bảo vệ sinh theo HACCP. Ví dụ: Nhà máy Vinamilk sử dụng để vận hành máy đóng chai tự động.
• Phun Sương: Làm mát không khí trong kho lạnh mà không dùng hóa chất.

3. Ngành Xây Dựng Và Khai Thác

• Búa Rung Và Khoan: Đào hầm, phá đá với lực mạnh mẽ, an toàn hơn máy điện ở môi trường ẩm ướt.
• Sơn Phun: Phủ sơn đều trên bề mặt kim loại, tiết kiệm 20% sơn so với thủ công.

4. Ngành Hóa Chất Và Năng Lượng

• Xử Lý Chất Lỏng: Van khí nén điều khiển bơm hóa chất ăn mòn, tránh rò rỉ.
• Năng Lượng Tái Tạo: Trong turbine gió, khí nén hỗ trợ bảo trì.

Theo báo cáo của Bộ Công Thương, ứng dụng khí nén giúp các doanh nghiệp Việt Nam giảm thời gian ngừng máy 25%, đặc biệt trong bối cảnh chuyển đổi số 2025.

Lợi Ích Và Thách Thức Của Hệ Thống Khí Nén: Đầu Tư Thông Minh Hay Rủi Ro?

Sử dụng hệ thống khí nén mang lại vô vàn lợi ích, nhưng cũng không thiếu thách thức. Hãy cân nhắc kỹ để tối ưu hóa.

Lợi Ích Nổi Bật

• An Toàn Cao: Không tia lửa, giảm tai nạn lao động 50% so với điện.
• Tiết Kiệm Năng Lượng: Hiệu suất 80-90%, dễ tích hợp biến tần để giảm điện 30%.
• Dễ Bảo Trì: Ít bộ phận chuyển động, chi phí sửa chữa thấp (khoảng 5% giá trị hệ thống/năm).
• Linh Hoạt: Dễ mở rộng, phù hợp SME Việt Nam.

Thách Thức Và Cách Khắc Phục

• Rò Rỉ Khí: Có thể lãng phí 20-30% năng lượng – giải pháp: Sử dụng cảm biến phát hiện và van tự động.
• Chi Phí Ban Đầu Cao: 100-300 triệu VND – bù đắp bằng ROI trong 2-3 năm.
• Tiếng Ồn Và Độ Ẩm: Chọn máy có giảm thanh và sấy khí để xử lý.

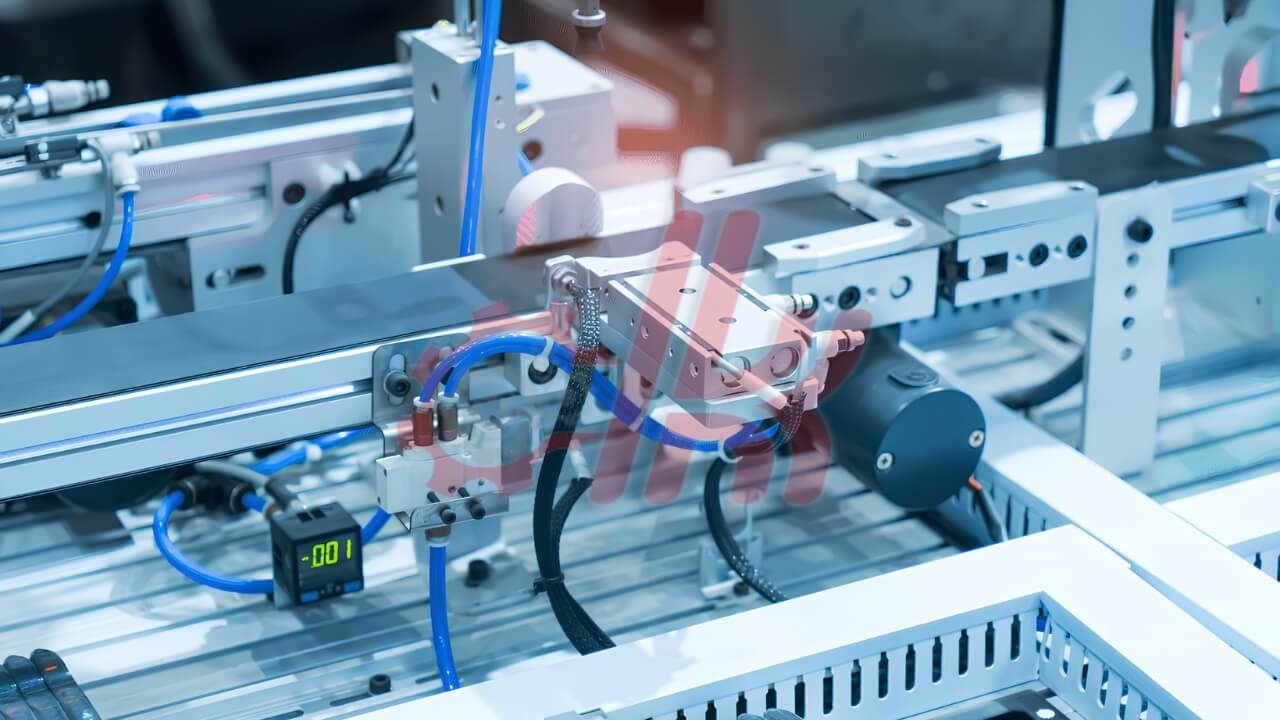

  Hệ Thống Khí Nén Công Nghiệp Hướng Dẫn Toàn Diện Từ A-Z

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Hệ Thống Khí Nén: Mẹo Từ Chuyên Gia Dukhang

Lắp đặt sai có thể dẫn đến hỏng hóc nhanh, vậy hãy làm theo 7 bước sau:

1. Khảo Sát Nhu Cầu: Tính toán lưu lượng (CFM) và áp suất dựa trên dụng cụ.
2. Chọn Vị Trí: Máy nén đặt nơi thoáng, cách tường 1m; tránh nắng trực tiếp.
3. Kết Nối Điện Và Ống: Sử dụng dây 3 pha 380V, ống ren chuẩn BSP.
4. Lắp Hệ Thống Lọc: Theo thứ tự: lọc thô – sấy – lọc tinh.
5. Kiểm Tra Ban Đầu: Chạy thử 24h, đo áp suất và rò rỉ.
6. Tích Hợp An Toàn: Lắp van xả khẩn cấp và cảm biến.

Bảo dưỡng định kỳ:

• Hàng ngày: Kiểm tra dầu, áp suất.
• Hàng tháng: Thay lọc, kiểm tra rò rỉ bằng xà phòng.
• Hàng năm: Kiểm tra bình chứa bởi đơn vị chứng nhận.

Kết Luận: Hệ Thống Khí Nén – Bước Tiến Cho Doanh Nghiệp Việt Nam 2025

Tóm lại, hệ thống khí nén công nghiệp là giải pháp toàn diện, từ cấu tạo vững chắc đến ứng dụng đa dạng, mang lại lợi ích vượt trội nếu vượt qua thách thức ban đầu. Với hướng dẫn từ A-Z này, bạn đã sẵn sàng nâng tầm sản xuất chưa?

Tại Dukhang.com, chúng tôi cam kết cung cấp thiết bị chất lượng cao, tư vấn miễn phí và lắp đặt trọn gói. Hãy liên hệ ngay hotline 079.4409.790 hoặc 079.8844.392 để nhận báo giá ưu đãi 2025. Đừng quên subscribe blog để cập nhật các bài viết mới!

Cảm ơn bạn đã đọc. Chia sẻ kinh nghiệm của bạn ở phần bình luận bên dưới nhé!

FAQ: Câu Hỏi Thường Gặp Về Hệ Thống Khí Nén

1. Hệ thống khí nén có phù hợp cho xưởng nhỏ không? Có, với máy nén piston mini (1HP), chi phí chỉ 20-50 triệu, đủ cho 5-10 công nhân.

2. Làm sao tính toán công suất máy nén khí? Công thức: Công suất (HP) = (Lưu lượng cần x Áp suất) / Hiệu suất. Ví dụ: 100 CFM ở 8 bar cần 15HP.

3. Bảo dưỡng hệ thống khí nén tốn bao nhiêu? Khoảng 2-5% giá trị hệ thống/năm, chủ yếu thay lọc (500k-2tr/lần).

4. Khí nén có an toàn cho thực phẩm không? Có, nếu dùng lọc tinh lớp 1 theo ISO 8573-1, loại bỏ 99.999% tạp chất.

5. Nên chọn loại máy nén khí nào cho nhà máy lớn? Trục vít không dầu, hiệu suất cao và sạch sẽ.
