Các Loại Xi Lanh Khí Nén Phổ Biến Hiện Nay: Hướng Dẫn Chi Tiết Từ A-Z 2026

Trong thế giới tự động hóa công nghiệp hiện đại, xi lanh khí nén đóng vai trò là một trong những bộ phận cốt lõi, không thể thiếu. Chúng là trái tim của nhiều hệ thống máy móc, biến năng lượng khí nén thành chuyển động cơ học, giúp thực hiện các tác vụ từ đơn giản đến phức tạp như đẩy, kéo, kẹp, nâng hạ hay định vị. Từ các nhà máy sản xuất linh kiện điện tử tinh vi đến những dây chuyền lắp ráp ô tô quy mô lớn, xi lanh khí nén có mặt ở khắp mọi nơi, mang lại hiệu suất, độ tin cậy và khả năng kiểm soát vượt trội.

Tuy nhiên, với sự đa dạng về chủng loại và ứng dụng, việc lựa chọn đúng loại xi lanh khí nén phù hợp có thể là một thách thức. Mỗi loại xi lanh đều có những đặc điểm, ưu nhược điểm và phạm vi ứng dụng riêng biệt. Bài viết này sẽ đi sâu vào khám phá các loại xi lanh khí nén phổ biến nhất hiện nay, giúp bạn có cái nhìn toàn diện và đưa ra quyết định tối ưu cho hệ thống của mình.

I. Xi Lanh Khí Nén Là Gì? Nguyên Lý Hoạt Động Cơ Bản

Xi lanh khí nén (pneumatic cylinder) là thiết bị cơ học sử dụng áp suất của khí nén để tạo ra lực và chuyển động thẳng. Về cơ bản, nó hoạt động như một động cơ tuyến tính, chuyển đổi năng lượng tiềm năng của khí nén thành động năng.

Cấu tạo chính của một xi lanh khí nén bao gồm:

* Thân xi lanh (Barrel): Vỏ ngoài hình trụ, chứa piston và là nơi khí nén tác động.

* Piston: Một đĩa hoặc khối hình trụ di chuyển bên trong thân xi lanh.

* Ty xi lanh (Piston Rod): Thanh kim loại gắn vào piston, truyền lực và chuyển động ra bên ngoài.

* Nắp trước và nắp sau (End Caps): Bịt kín hai đầu thân xi lanh, có các cổng cấp khí.

* Phớt làm kín (Seals): Ngăn chặn rò rỉ khí nén giữa piston và thân xi lanh, hoặc giữa ty xi lanh và nắp trước.

* Đệm khí (Cushioning – Tùy chọn): Giúp giảm chấn động khi piston đạt cuối hành trình, tăng tuổi thọ thiết bị.

Nguyên lý hoạt động: Khi khí nén được cấp vào một cổng, nó sẽ tạo áp lực lên bề mặt piston, đẩy piston và ty xi lanh di chuyển theo một hướng. Khi khí nén được cấp vào cổng còn lại (đối với xi lanh tác động kép) hoặc khi lực lò xo đẩy về (đối với xi lanh tác động đơn), piston sẽ di chuyển ngược lại. Quá trình này lặp đi lặp lại tạo ra chuyển động tịnh tiến.

Xem thêm sản phẩm Xi Lanh Khí Nén tại đây

II. Các Thông Số Kỹ Thuật Quan Trọng Của Xi Lanh Khí Nén

Để lựa chọn Xi lanh khí nén phù hợp, cần hiểu rõ các thông số kỹ thuật chính:

* Đường kính piston (Bore Size): Kích thước đường kính bên trong của thân xi lanh, ảnh hưởng trực tiếp đến lực đầu ra của xi lanh. Đường kính càng lớn, lực sinh ra càng mạnh.

* Hành trình (Stroke Length): Khoảng cách mà piston có thể di chuyển từ vị trí đầu đến vị trí cuối. Cần chọn hành trình phù hợp với ứng dụng cụ thể.

* Áp suất làm việc (Operating Pressure): Dải áp suất khí nén mà xi lanh có thể hoạt động an toàn và hiệu quả. Thường từ 0.1 đến 1.0 MPa (1-10 bar).

* Nhiệt độ làm việc (Operating Temperature): Dải nhiệt độ môi trường mà xi lanh có thể hoạt động mà không ảnh hưởng đến hiệu suất và tuổi thọ của phớt làm kín.

* Loại ren cổng khí (Port Thread Type): Loại ren kết nối với các đường ống khí nén (ví dụ: G, NPT, PT).

* Vật liệu chế tạo (Material): Thân xi lanh thường làm từ hợp kim nhôm, thép không gỉ; ty xi lanh làm từ thép mạ crom. Vật liệu cần phù hợp với môi trường làm việc (ví dụ: chống ăn mòn).

Tìm hiểu thêm về Đường Kính Xi Lanh tại đây

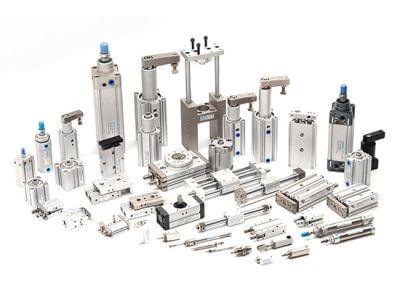

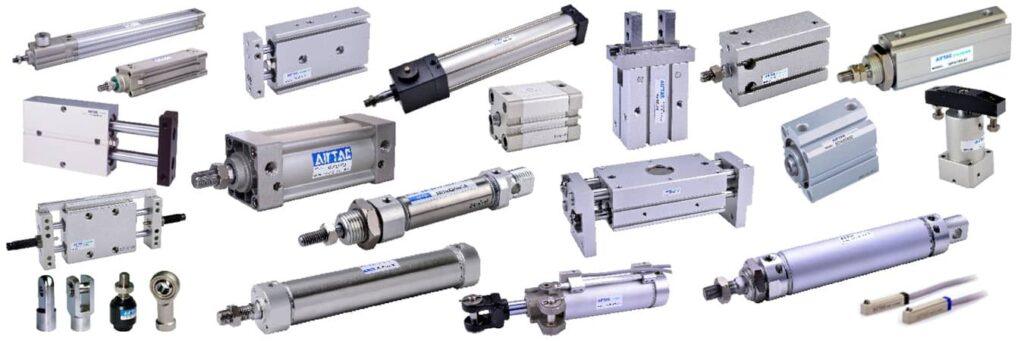

III. Phân Loại Xi Lanh Khí Nén Phổ Biến

Xi lanh khí nén được phân loại dựa trên nhiều tiêu chí, nhưng phổ biến nhất là theo nguyên lý tác động và cấu tạo. Dưới đây là các loại chính:

A. Xi Lanh Tác Động Đơn (Single-Acting Cylinder)

Xi lanh tác động đơn là loại Xi lanh khí nén chỉ sử dụng khí nén để tạo ra chuyển động theo một hướng (thường là đẩy ra). Để piston trở về vị trí ban đầu, nó dựa vào một lò xo tích hợp hoặc lực bên ngoài (như trọng lực của tải).

Đặc điểm:

* Chỉ có một cổng cấp khí.

* Tiết kiệm khí nén vì chỉ sử dụng khí cho một chiều hoạt động.

* Lực đẩy của lò xo có thể làm giảm lực đầu ra hiệu dụng của xi lanh.

* Hành trình thường ngắn hơn so với xi lanh tác động kép.

Ưu điểm:

* Đơn giản trong thiết kế và vận hành.

* Chi phí thấp hơn.

* Tiêu thụ khí nén ít hơn.

Nhược điểm:

* Lực đẩy về yếu hơn hoặc không có khả năng đẩy về nếu không có lò xo/lực ngoài.

* Hành trình bị giới hạn bởi lò xo.

Ứng dụng: Thích hợp cho các ứng dụng cần lực theo một chiều và hành trình ngắn, như kẹp, đẩy phôi, dập, hoặc các cơ cấu đóng/mở đơn giản.

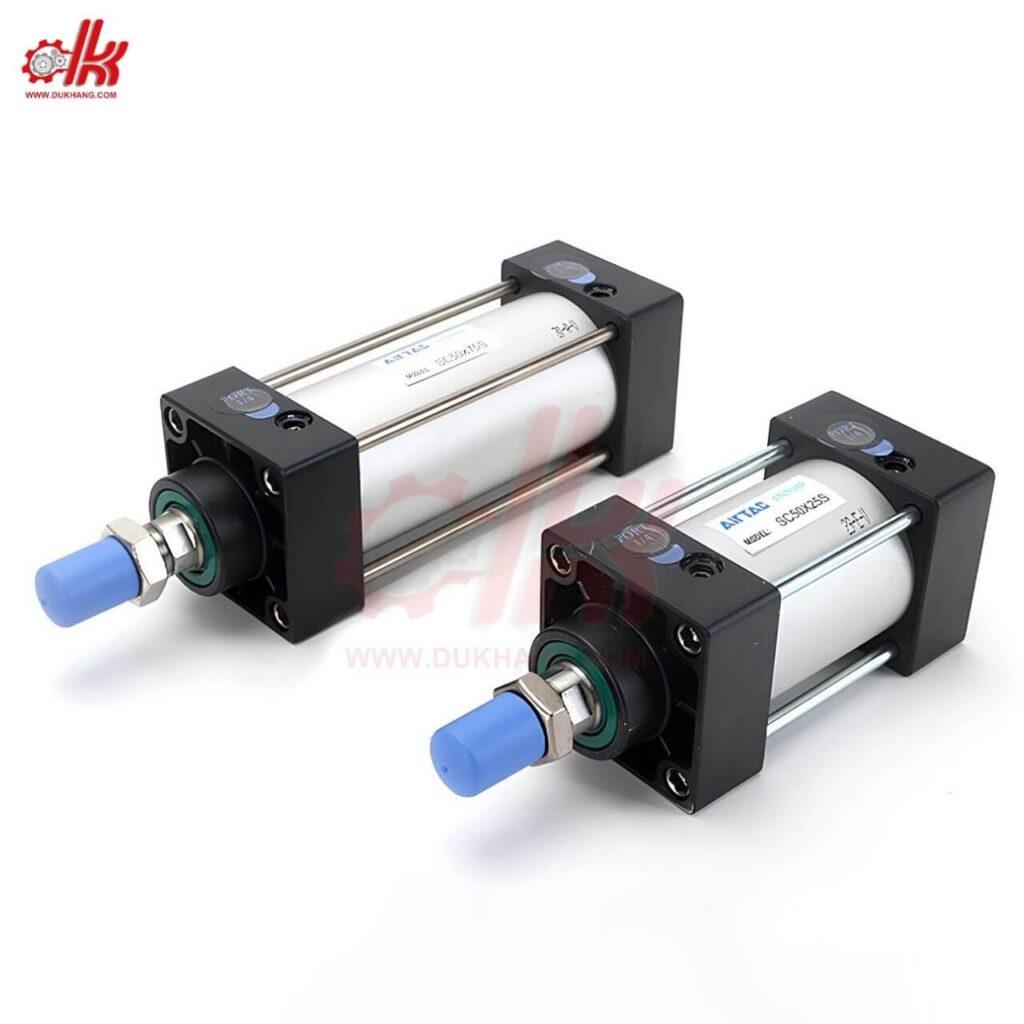

B. Xi Lanh Tác Động Kép (Double-Acting Cylinder)

Đây là loại Xi lanh khí nén phổ biến nhất, sử dụng khí nén để tạo ra chuyển động theo cả hai hướng (đẩy ra và kéo về). Nó có hai cổng cấp khí, một ở mỗi đầu của thân xi lanh.

Đặc điểm:

* Có hai cổng cấp khí, cho phép điều khiển chuyển động hai chiều.

* Lực tác động theo cả hai chiều thường bằng nhau (nếu đường kính ty xi lanh không đáng kể).

* Có thể đạt được hành trình dài hơn và tốc độ cao hơn so với xi lanh tác động đơn.

Ưu điểm:

* Linh hoạt trong điều khiển chuyển động.

* Cung cấp lực mạnh mẽ và ổn định ở cả hai chiều.

* Phù hợp với nhiều ứng dụng đa dạng.

Nhược điểm:

* Tiêu thụ khí nén nhiều hơn.

* Cần hệ thống van điều khiển phức tạp hơn.

Ứng dụng: Rất đa dạng, từ các hệ thống nâng hạ, kéo, đẩy vật liệu, định vị chi tiết trong máy công cụ, đến các robot công nghiệp và dây chuyền đóng gói. Đây là lựa chọn mặc định cho hầu hết các ứng dụng công nghiệp yêu cầu chuyển động hai chiều có kiểm soát.

C. Xi Lanh Nhỏ Gọn (Compact Cylinder)

Xi lanh khí nén nhỏ gọn được thiết kế đặc biệt để hoạt động trong không gian hạn chế. Chúng có kích thước tổng thể ngắn hơn đáng kể so với các loại xi lanh tiêu chuẩn có cùng đường kính piston và hành trình.

Đặc điểm:

* Kích thước trục ngắn, tối ưu hóa không gian lắp đặt.

* Thường là loại tác động kép, nhưng cũng có thể có tác động đơn.

* Thường không có ty xi lanh lộ ra quá dài, hoặc có thiết kế đặc biệt để giảm chiều dài.

Ưu điểm:

* Tiết kiệm không gian lắp đặt tối đa.

* Trọng lượng nhẹ.

* Phù hợp cho các ứng dụng có yêu cầu về kích thước nghiêm ngặt.

Nhược điểm:

* Hành trình thường ngắn hơn so với xi lanh tiêu chuẩn.

* Có thể có giá thành cao hơn một chút so với xi lanh tiêu chuẩn cùng đường kính.

Ứng dụng: Thường được tìm thấy trong các thiết bị y tế, máy móc đóng gói nhỏ gọn, thiết bị sản xuất bán dẫn, hoặc bất cứ nơi nào mà không gian là yếu tố cực kỳ quan trọng.

D. Xi Lanh Không Cần Ty (Rodless Cylinder)

Xi lanh khí nén không cần ty là một loại xi lanh đặc biệt mà không có ty xi lanh truyền thống nhô ra bên ngoài. Thay vào đó, piston bên trong thân xi lanh được gắn trực tiếp hoặc gián tiếp vào một bàn trượt (carriage) bên ngoài, di chuyển dọc theo thân xi lanh.

Đặc điểm:

* Không có ty xi lanh, tiết kiệm không gian theo chiều dọc.

* Bàn trượt di chuyển bên ngoài thân xi lanh.

* Thường có hành trình rất dài, lên đến vài mét.

* Có hai loại chính: khớp từ (magnetic coupling) và khớp cơ khí (mechanical coupling).

Ưu điểm:

* Tiết kiệm không gian lắp đặt đáng kể (chiều dài tổng thể chỉ bằng hành trình cộng với một phần nhỏ).

* Có khả năng chịu tải cao và moment xoắn lớn.

* Hành trình dài mà không cần hỗ trợ ty xi lanh.

Nhược điểm:

* Giá thành cao hơn so với các loại xi lanh có ty.

* Phức tạp hơn trong thiết kế và bảo trì.

Ứng dụng: Lý tưởng cho các ứng dụng cần di chuyển tải trọng lớn hoặc vật liệu qua một khoảng cách dài, như hệ thống băng tải, cửa tự động lớn, robot gantry, hoặc các ứng dụng lấy và đặt (pick-and-place) có hành trình dài.

E. Xi Lanh Quay (Rotary Cylinder) và Xi Lanh Kẹp (Pneumatic Grippers)

Ngoài các loại Xi lanh khí nén tạo chuyển động tịnh tiến, khí nén còn được dùng để tạo ra chuyển động quay hoặc kẹp.

* Xi Lanh Quay (Rotary Cylinder): Thay vì tạo ra chuyển động thẳng, xi lanh quay biến năng lượng khí nén thành chuyển động quay tròn hoặc xoay một góc nhất định. Chúng thường được sử dụng để xoay, lật hoặc định vị các chi tiết trong các hệ thống tự động hóa.

* Ứng dụng: Xoay van, lật sản phẩm trên băng tải, định vị góc cho các công cụ.

* Xi Lanh Kẹp (Pneumatic Grippers): Đây là các thiết bị chuyên dụng được thiết kế để kẹp và giữ các vật thể. Chúng thường có hai hoặc nhiều ngón kẹp (jaws) hoạt động đồng bộ nhờ lực khí nén. Có nhiều kiểu kẹp khác nhau như kẹp song song, kẹp góc, kẹp 3 ngón tùy thuộc vào hình dạng và kích thước của vật cần kẹp.

* Ứng dụng: Pick-and-place trong lắp ráp, đóng gói, phân loại sản phẩm.

F. Các Loại Xi Lanh Khí Nén Đặc Biệt Khác

Ngoài các loại chính trên, còn có một số Xi lanh khí nén chuyên dụng khác:

* Xi lanh có giảm chấn (Cushioned Cylinder): Tích hợp bộ phận giảm chấn ở cuối hành trình để giảm sốc và tiếng ồn, bảo vệ xi lanh và hệ thống.

* Xi lanh nhiều vị trí (Multi-position Cylinder): Có khả năng dừng ở nhiều vị trí trung gian ngoài hai vị trí cuối hành trình.

* Xi lanh song song (Twin-rod Cylinder): Sử dụng hai ty xi lanh để tăng cường khả năng chống xoắn và độ chính xác.

* Xi lanh tác động va đập (Impact Cylinder): Tạo ra lực tác động mạnh mẽ trong thời gian ngắn, dùng cho các ứng dụng dập, cắt.

IV. Yếu Tố Cần Cân Nhắc Khi Lựa Chọn Xi Lanh Khí Nén

Việc lựa chọn đúng Xi lanh khí nén không chỉ đảm bảo hiệu suất mà còn tối ưu hóa chi phí và tuổi thọ hệ thống. Hãy xem xét các yếu tố sau:

1. Tải trọng và Lực yêu cầu: Xác định chính xác lực cần thiết để di chuyển tải trọng. Điều này sẽ quyết định đường kính piston của xi lanh.

2. Hành trình: Khoảng cách di chuyển của piston cần phù hợp với yêu cầu ứng dụng.

3. Tốc độ: Tốc độ di chuyển của tải trọng có quan trọng không? Xi lanh tác động kép thường cho phép kiểm soát tốc độ tốt hơn.

4. Môi trường làm việc: Nhiệt độ, độ ẩm, hóa chất, bụi bẩn có thể ảnh hưởng đến vật liệu và loại phớt của xi lanh.

5. Không gian lắp đặt: Đây là yếu tố quyết định có nên chọn xi lanh nhỏ gọn hoặc xi lanh không cần ty hay không.

6. Chu kỳ hoạt động: Số lần xi lanh hoạt động trong một khoảng thời gian nhất định ảnh hưởng đến tuổi thọ và yêu cầu bảo trì.

7. Chi phí: Cân bằng giữa hiệu suất yêu cầu và ngân sách đầu tư.

8. Yêu cầu về độ chính xác: Một số ứng dụng cần độ chính xác cao trong định vị, có thể cần xi lanh có cảm biến vị trí hoặc loại đặc biệt.

V. Câu Hỏi Thường Gặp (FAQs)

1. Xi lanh khí nén có tuổi thọ bao lâu?

Tuổi thọ của xi lanh khí nén phụ thuộc vào nhiều yếu tố như chất lượng sản phẩm, điều kiện làm việc (áp suất, nhiệt độ, bụi bẩn), tần suất hoạt động và việc bảo dưỡng định kỳ. Trung bình, một xi lanh chất lượng tốt có thể hoạt động hiệu quả trong vài triệu chu kỳ.

2. Làm thế nào để bảo dưỡng xi lanh khí nén?

Bảo dưỡng bao gồm kiểm tra định kỳ các phớt làm kín, tra dầu bôi trơn (nếu cần, tùy loại xi lanh), kiểm tra các kết nối khí nén và đảm bảo khí nén sạch, khô. Thay thế các bộ phận hao mòn khi cần thiết.

3. Xi lanh khí nén và xi lanh thủy lực khác nhau thế nào?

Sự khác biệt chính là môi chất làm việc: khí nén cho xi lanh khí nén và dầu thủy lực cho xi lanh thủy lực. Xi lanh thủy lực có thể tạo ra lực lớn hơn nhiều và kiểm soát vị trí chính xác hơn, nhưng phức tạp và đắt tiền hơn. Xi lanh khí nén nhanh hơn, sạch hơn và đơn giản hơn.

4. Có thể điều chỉnh tốc độ xi lanh khí nén không?

Có, tốc độ của xi lanh khí nén có thể được điều chỉnh bằng cách sử dụng van tiết lưu (flow control valve) để kiểm soát lưu lượng khí nén đi vào hoặc ra khỏi xi lanh.

5. Xi lanh khí nén có an toàn không?

Xi lanh khí nén an toàn khi được lắp đặt, vận hành và bảo dưỡng đúng cách. Tuy nhiên, cần tuân thủ các quy tắc an toàn cơ bản như đảm bảo áp suất làm việc không vượt quá giới hạn, tránh tiếp xúc với các bộ phận chuyển động và sử dụng thiết bị bảo vệ cá nhân.

VI. Tóm Tắt Các Điểm Chính

* Xi lanh khí nén là thiết bị chuyển đổi năng lượng khí nén thành chuyển động thẳng hoặc quay.

* Các loại phổ biến bao gồm tác động đơn, tác động kép, nhỏ gọn, không cần ty, quay và kẹp.

* Xi lanh tác động đơn tiết kiệm khí, phù hợp hành trình ngắn, lực một chiều.

* Xi lanh tác động kép linh hoạt, lực mạnh hai chiều, ứng dụng rộng rãi.

* Xi lanh nhỏ gọn tối ưu không gian, xi lanh không cần ty cho hành trình dài và tải trọng lớn.

* Lựa chọn xi lanh cần dựa trên tải trọng, hành trình, tốc độ, môi trường và không gian lắp đặt.

Kết Luận

Việc hiểu rõ về các loại xi lanh khí nén và nguyên lý hoạt động của chúng là chìa khóa để thiết kế và vận hành hiệu quả các hệ thống tự động hóa. Mỗi loại xi lanh đều có những ưu thế riêng, phù hợp với các yêu cầu ứng dụng cụ thể. Bằng cách cân nhắc kỹ lưỡng các yếu tố kỹ thuật và môi trường làm việc, bạn có thể lựa chọn được loại xi lanh tối ưu, góp phần nâng cao năng suất, độ tin cậy và an toàn cho hệ thống của mình.

Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn chuyên sâu hơn về giải pháp khí nén, đừng ngần ngại liên hệ với các chuyên gia để được hỗ trợ tốt nhất.
